АВС-60-46Ж

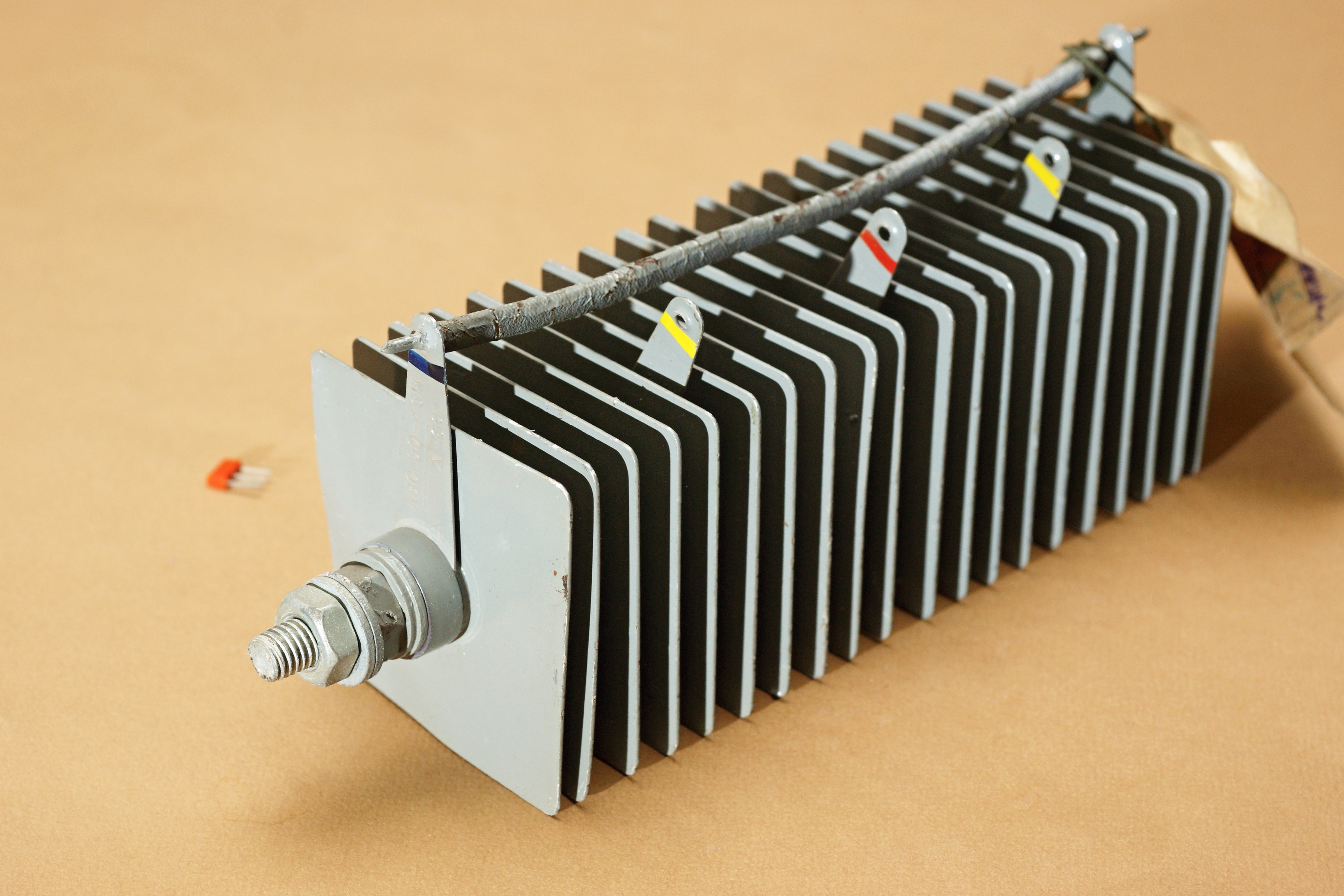

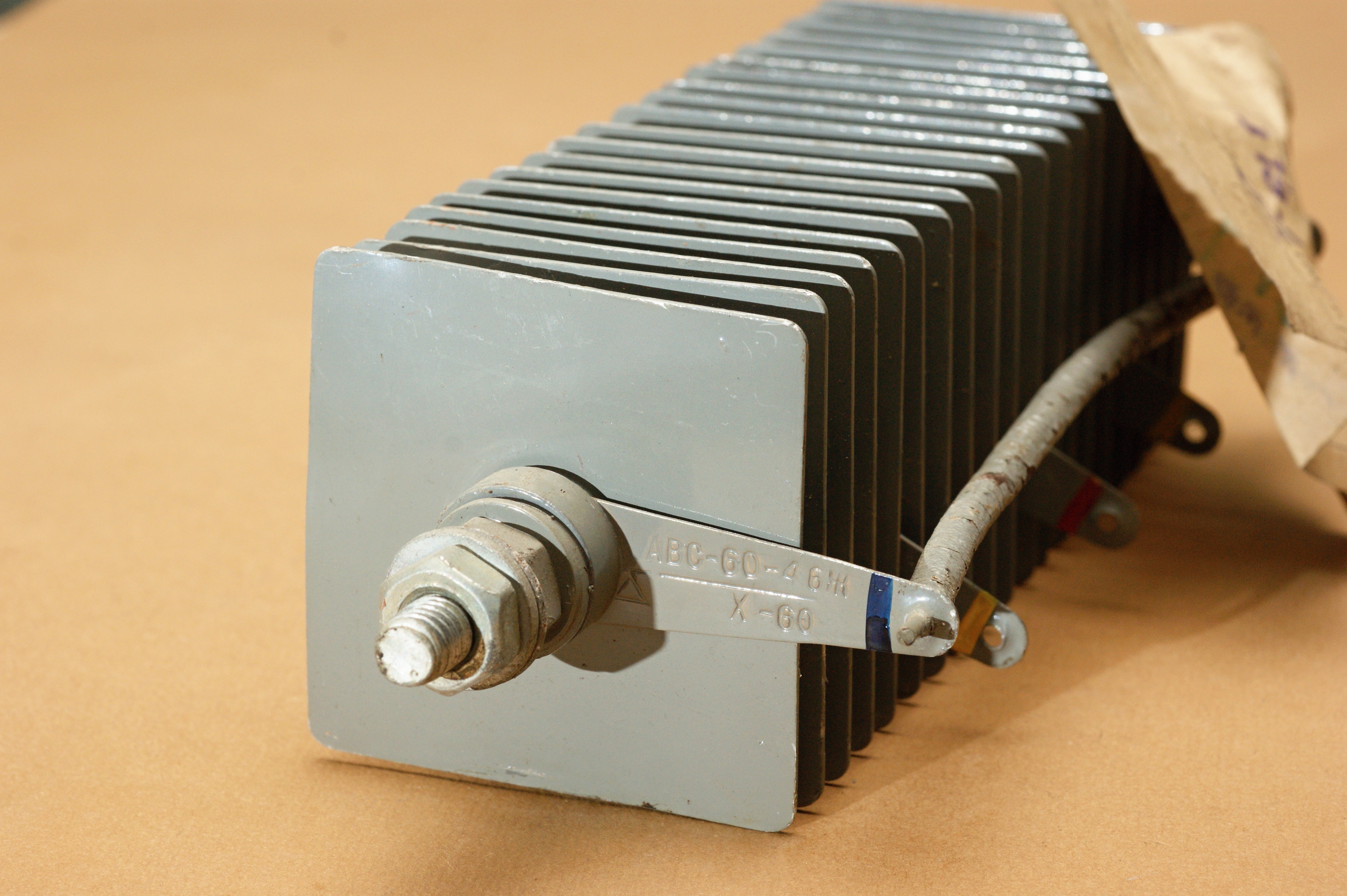

Алюминиевый селеновый выпрямитель старого типа, из элементов диаметром 60 мм, сорок шестой вариант. По схеме включения - выпрямительный мост; что за буква "Ж" в названии, неизвестно.

Производитель - московский завод "Старт".

Параметры - подводимое напряжение 108 В (эфф.), выпрямленное среднее напряжение 78 В, выпрямленный ток 1,2 А.

Общие данные на селеновые выпрямители - здесь.

Выпрямитель совершенно нетронутый, сохранилась даже заводская бирка, из которой мы можем узнать, что эти изделия выполнялись по 3ТУ-404-53 :

Источники:

1. Информация по радиоэлектронике № 14 (45). Селеновые выпрямители (основные технические данные). Москва, Центральное бюро научно-технической информации, 1958.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
