Пакетный алюминиевый селеновый выпрямитель. Подводимое напряжение 260 В, среднее выпрямленное напряжение не менее 285 В, выпрямленный ток 80 мА. Срок службы не менее 2000 ч.
Выпрямитель собран по однофазной двухтактной (мостовой) схеме.

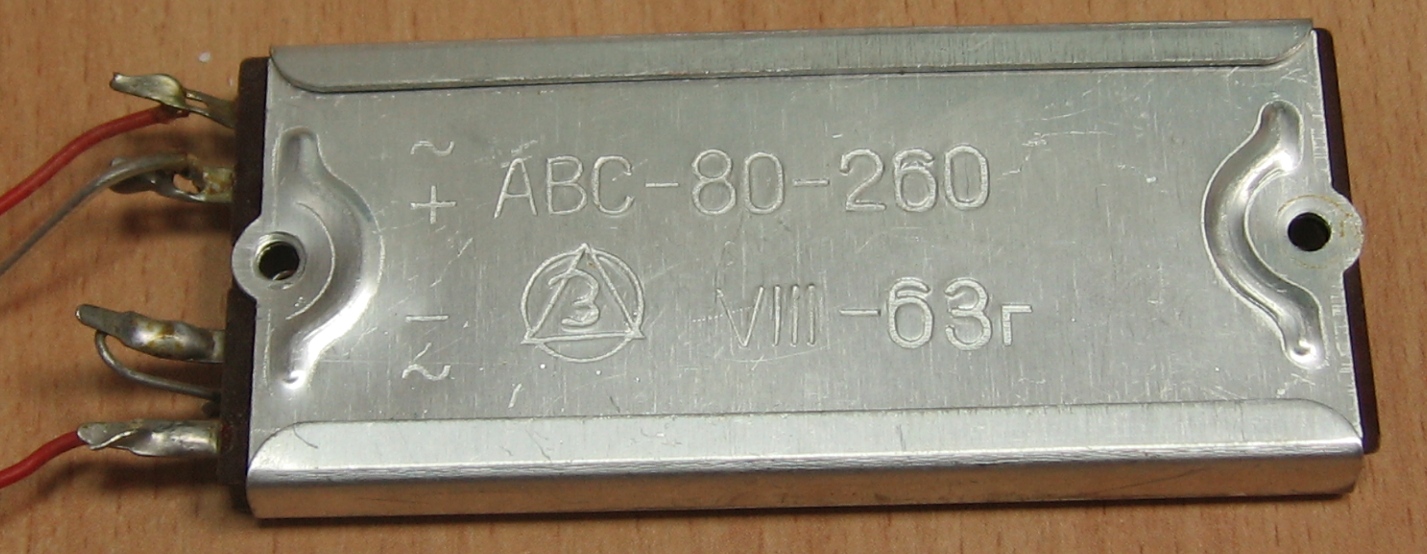

(фото Владимира, г.Пермь)
Выпрямитель заключен в пластмассовый опрессованный прямоугольный корпус с металлическим наружным теплоотводом. Тепло, выделяемое при работе выпрямителей, отводится специальным радиатором или металлическим шасси. В последнем случае выпрямитель должен плотно крепиться непосредственно к шасси. Рабочее положение должно благоприятствовать охлаждению.
Производитель - Марийский завод электроприборов (в дальнейшем ПО "Изотоп", ныне Йошкар-Олинский завод полупроводниковых приборов).
В 60-е годы прошлого века широко применялся в бытовой радиовещательной аппаратуре - приемники "Дзинтарс", "Маяк", "Муромец", "Октава", радиолы "Арфа", "Байкал" и другие.
Общие данные на селеновые выпрямители - здесь.

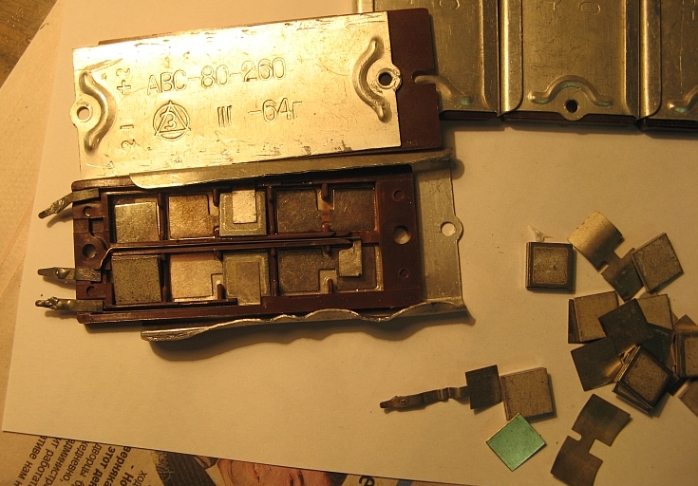

(фото Ивана Владимирова)
Источники:
1. В. Ю. Рогинский. Выпрямители. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 418).
2. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
4. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание
второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
5. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
6. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
