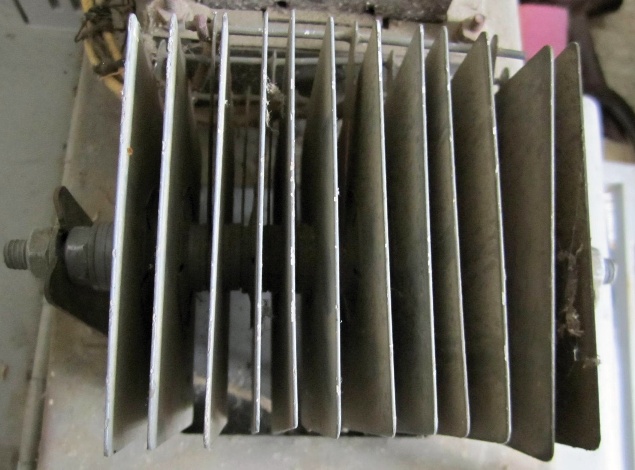

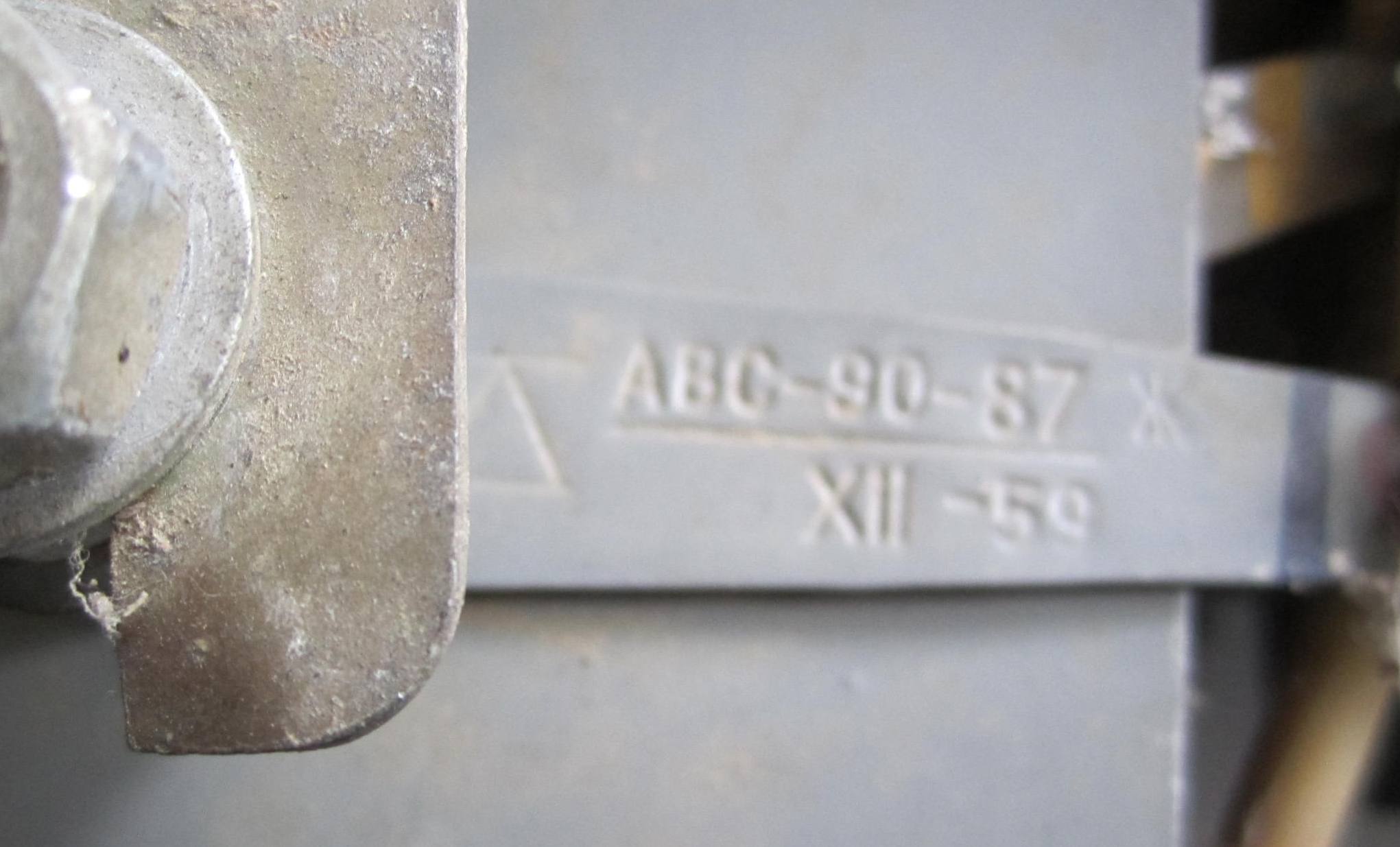

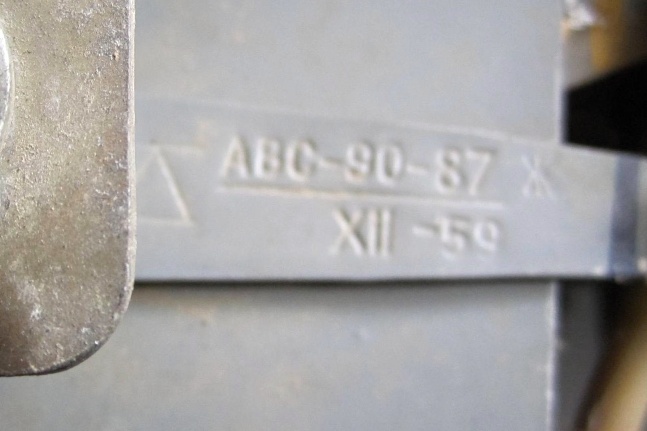

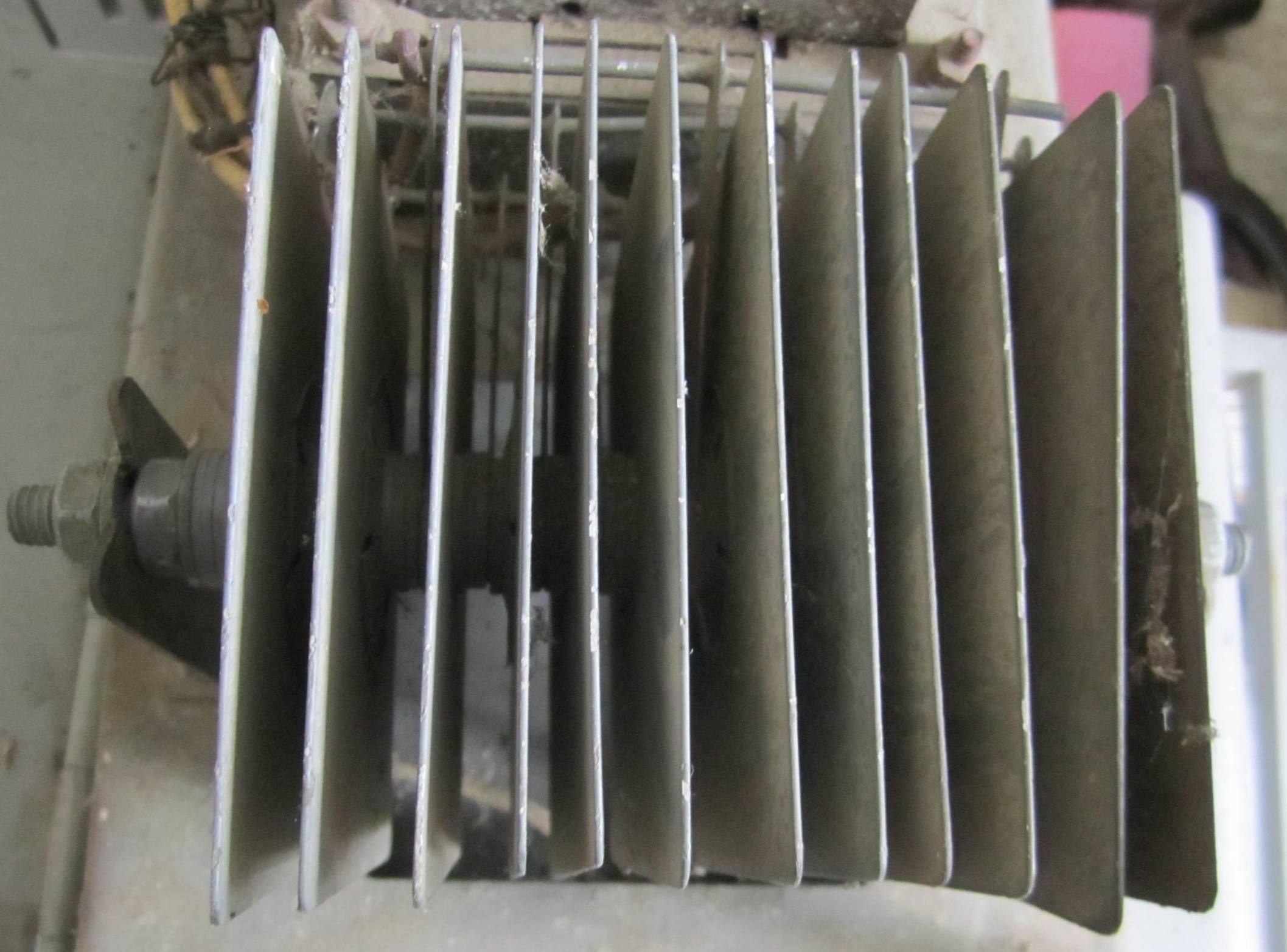

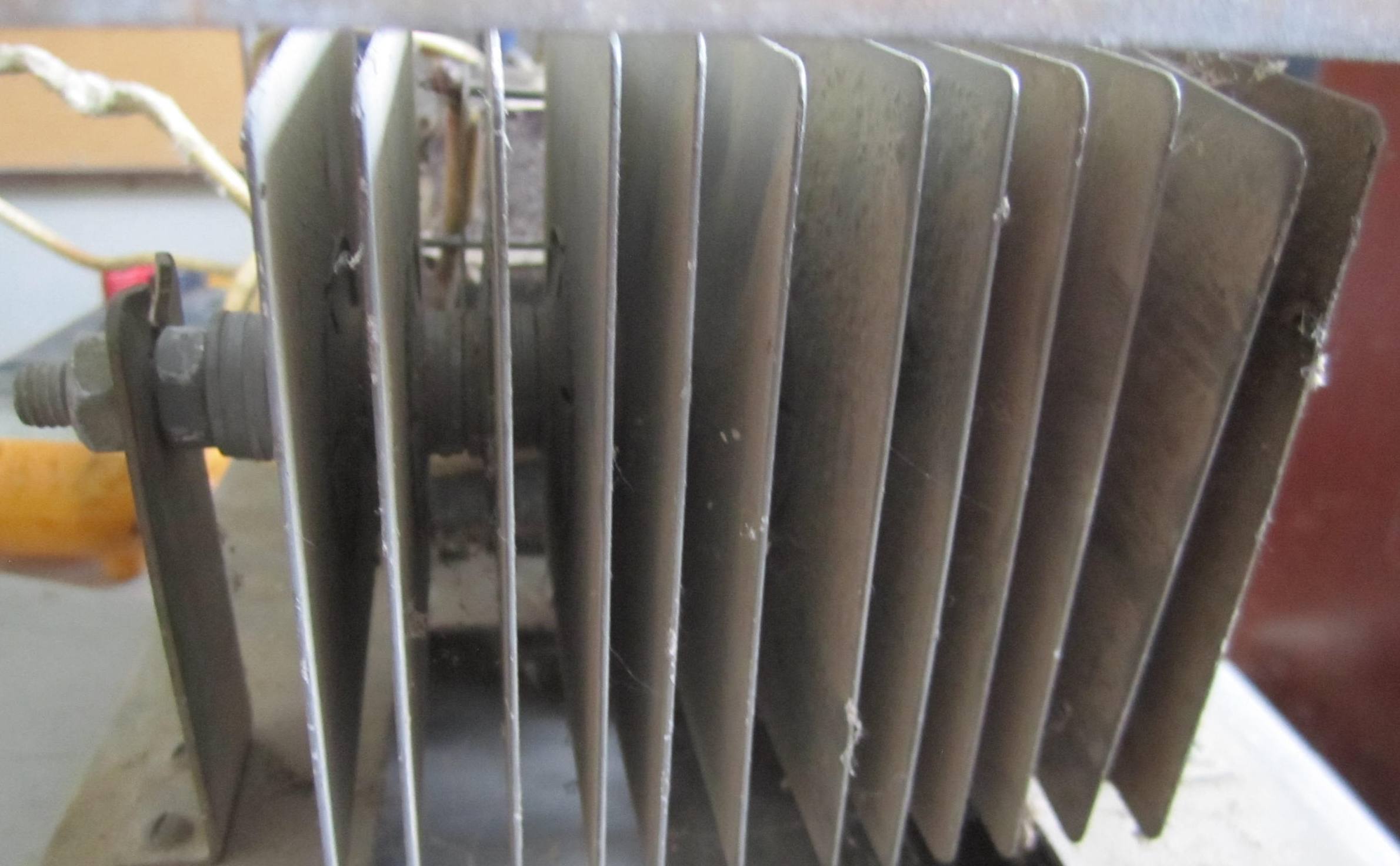

Алюминиевый селеновый выпрямитель мостовой схемы
старого типа, из элементов диаметром 90 мм,
восемьдесят седьмой вариант. Элементы в ветвях соединены параллельно по три,
для увеличения тока. Что за буква "Ж"
в названии - неизвестно.
Производитель - московский завод "Старт".
Параметры - подводимое напряжение 18 В (эфф.), выпрямленное среднее напряжение 13 В, выпрямленный ток 8 А.
Общие данные на селеновые выпрямители - здесь.
(фото с форума Портативное
ретрорадио)
(фото с форума Портативное
ретрорадио)
Источники:
1.
Информация по
радиоэлектронике № 14 (45). Селеновые
выпрямители (основные технические данные).
Москва, Центральное бюро научно-технической
информации, 1958.
2. ЦНИИТМАШ. Справочные данные по электрооборудованию. Книга 95. Машгиз. Москва, 1960.
