Б9-х-х

Блоки элементов группы Бхх-, как правило, представляли собой наборы пассивных элементов - резисторно-конденсаторные сборки или LC-фильтры; см. Б1-4 и др. Но, как видно, среди них были и активные схемы.

Серия Б9-х-х - набор активных функциональных модулей малой степени интеграции, для бытовой звуковоспроизводящей аппаратуры. Элементы в них размещены на керамической подложке, схема герметизирована в прямоугольном пластмассовом корпусе. Модуль иногда помещался ещё и в защитный металлический кожух.

Элементную базу составляют полупроводниковые приборы гражданского назначения (транзисторы КТ315, точечные диоды, стабилитроны Д814В), керамические и электролитические конденсаторы. В качестве сопротивлений используют нестандартные ниточные композиционные резисторы.

Производитель - Псковский завод радиодеталей (ныне "Плескава").

Б9-3-1 Б9-4-1 Б9-6-1 Б9-8-1 Б9-10-1 Б9-11-1

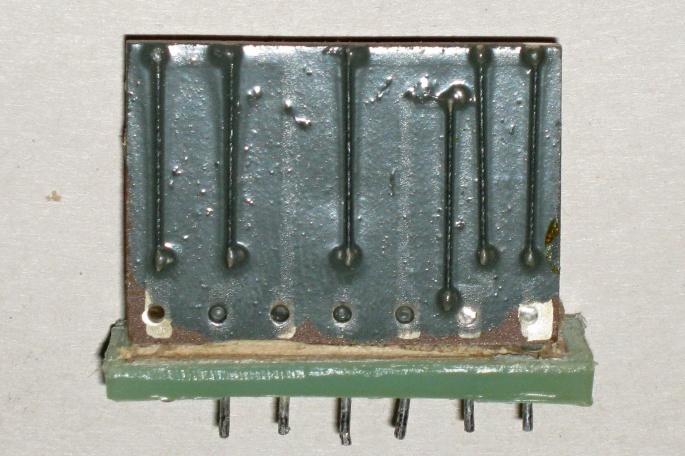

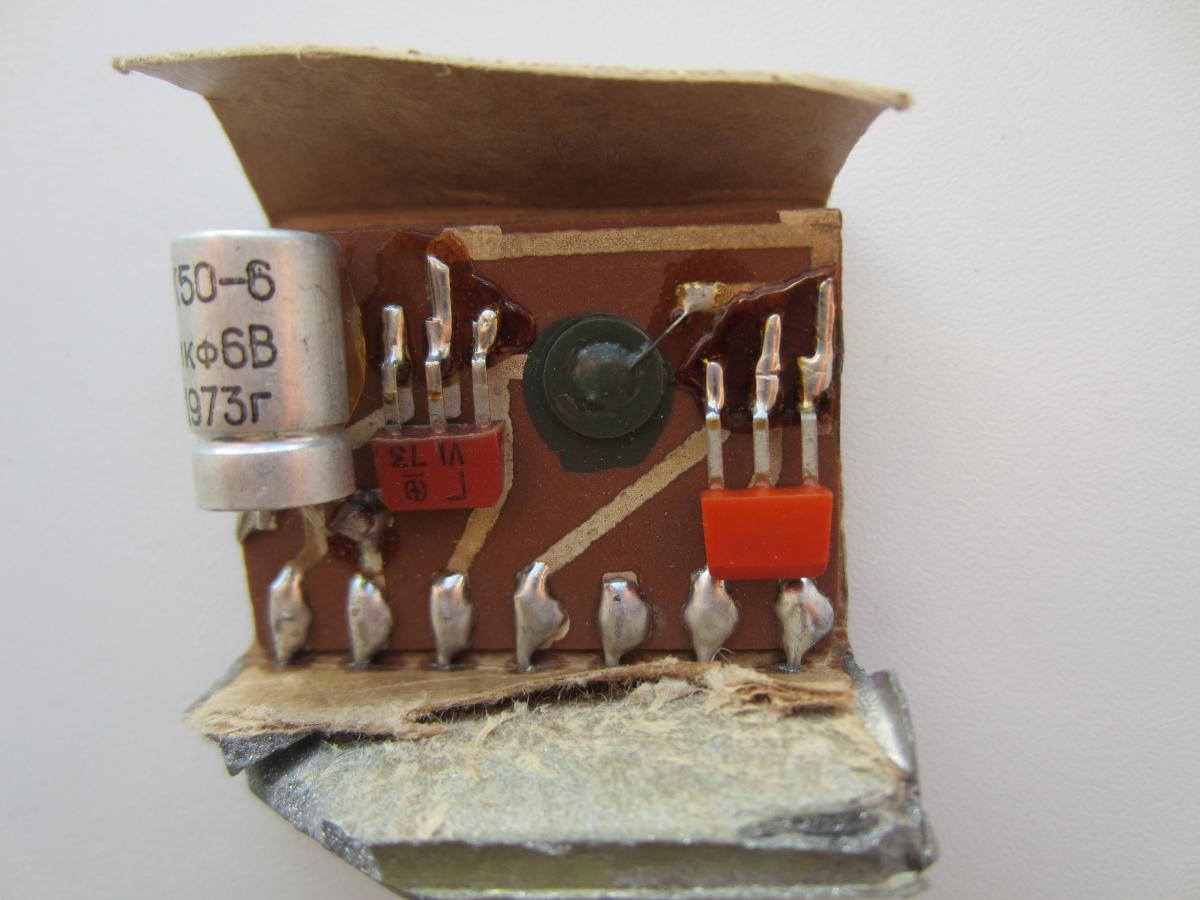

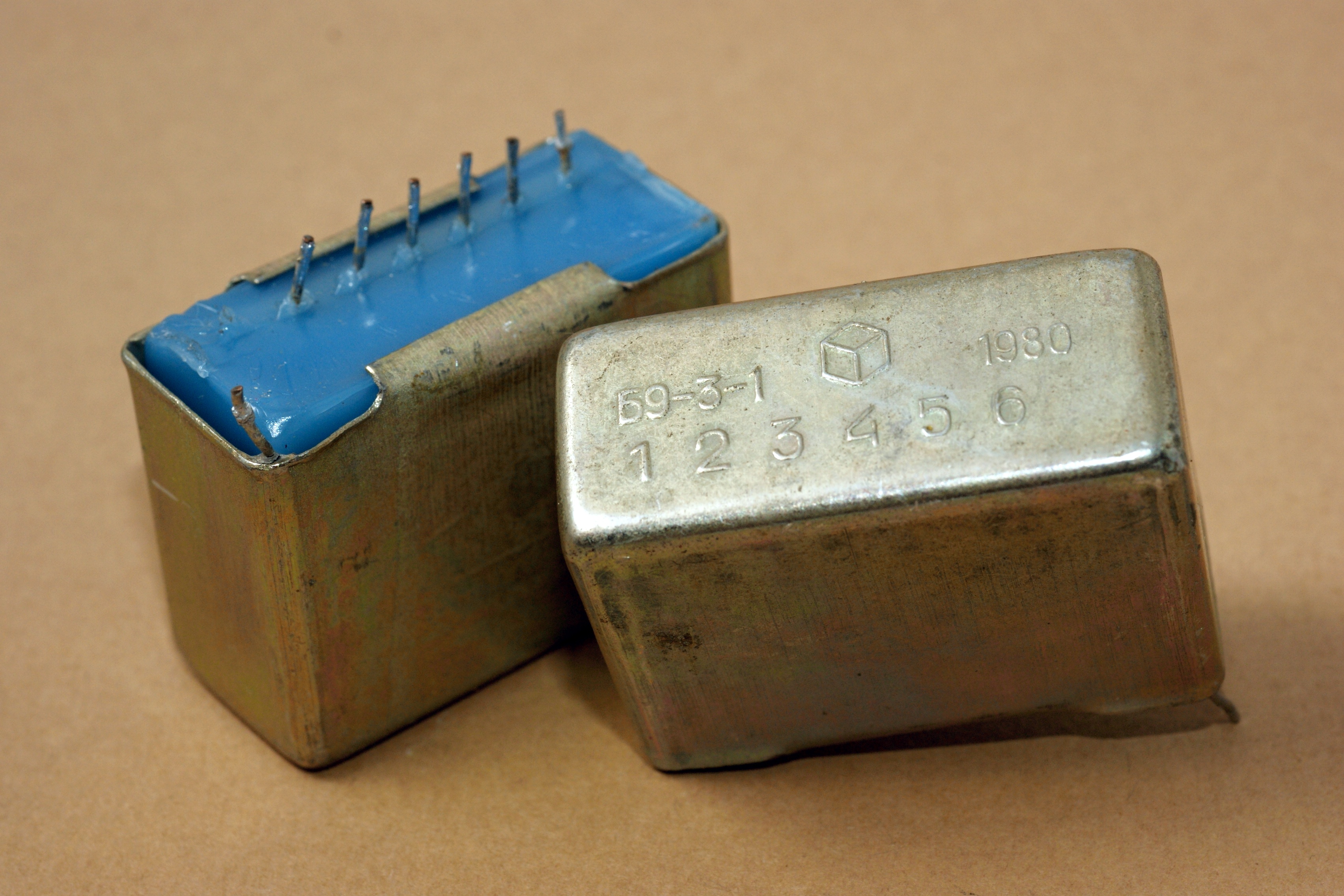

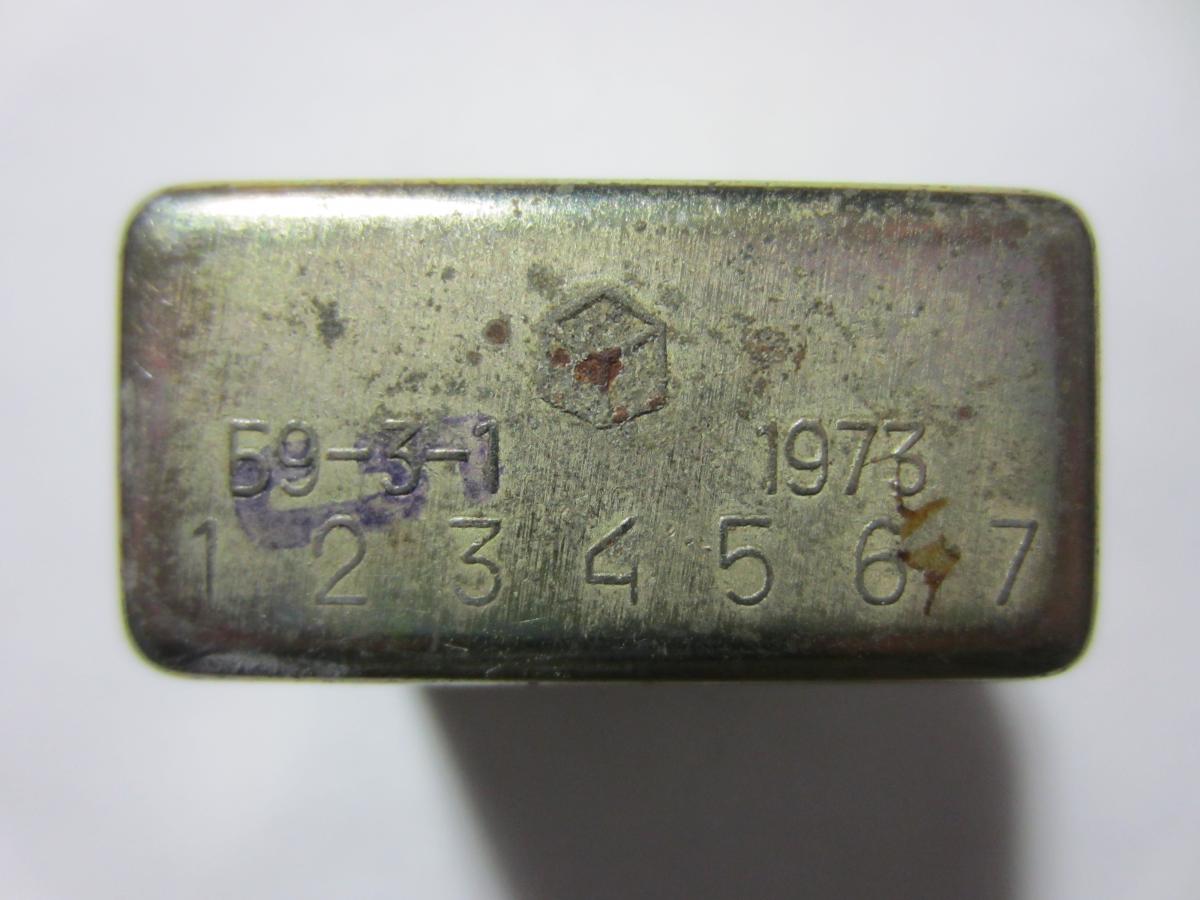

Б9-3-1

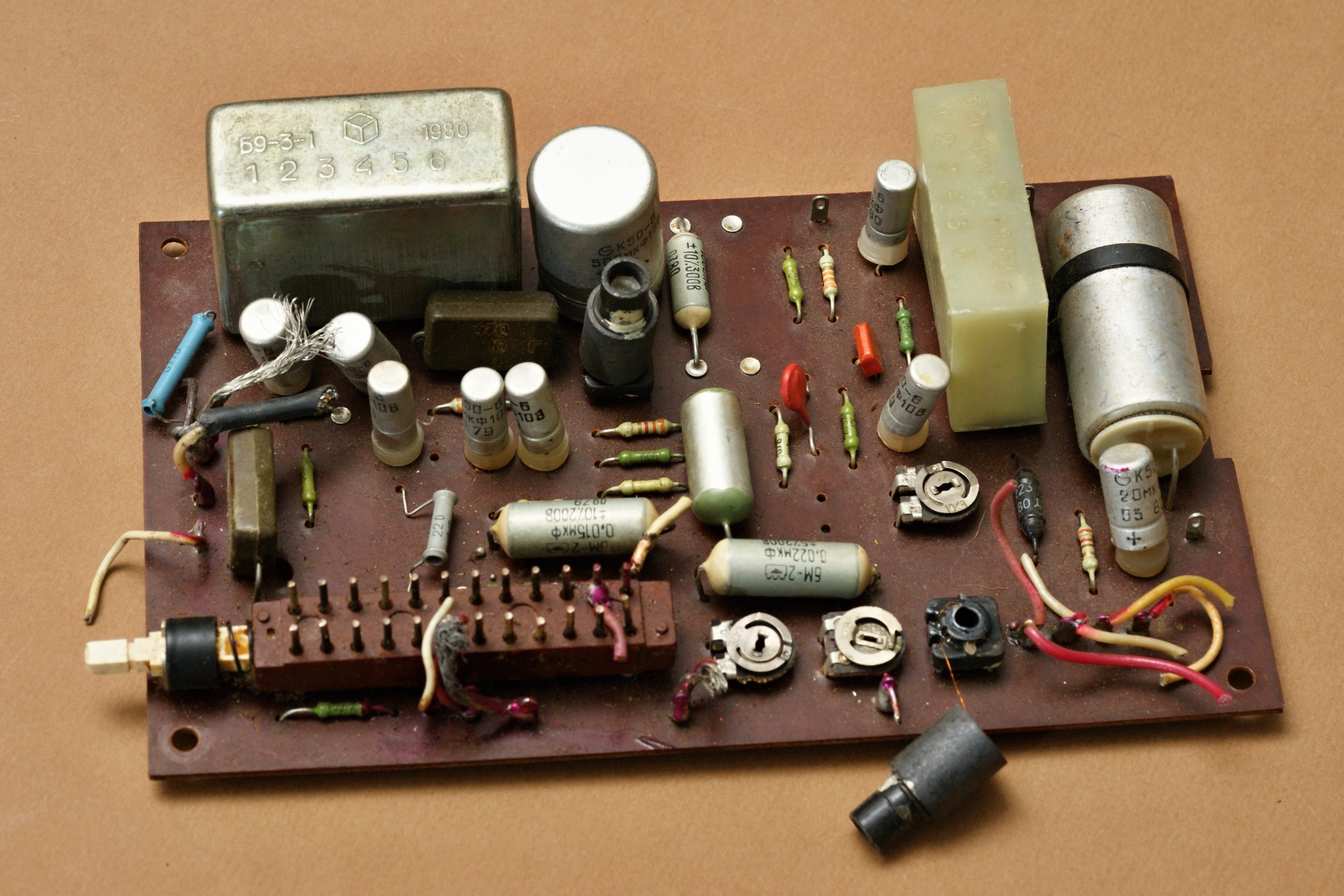

(фото Владимира, г.Пермь)

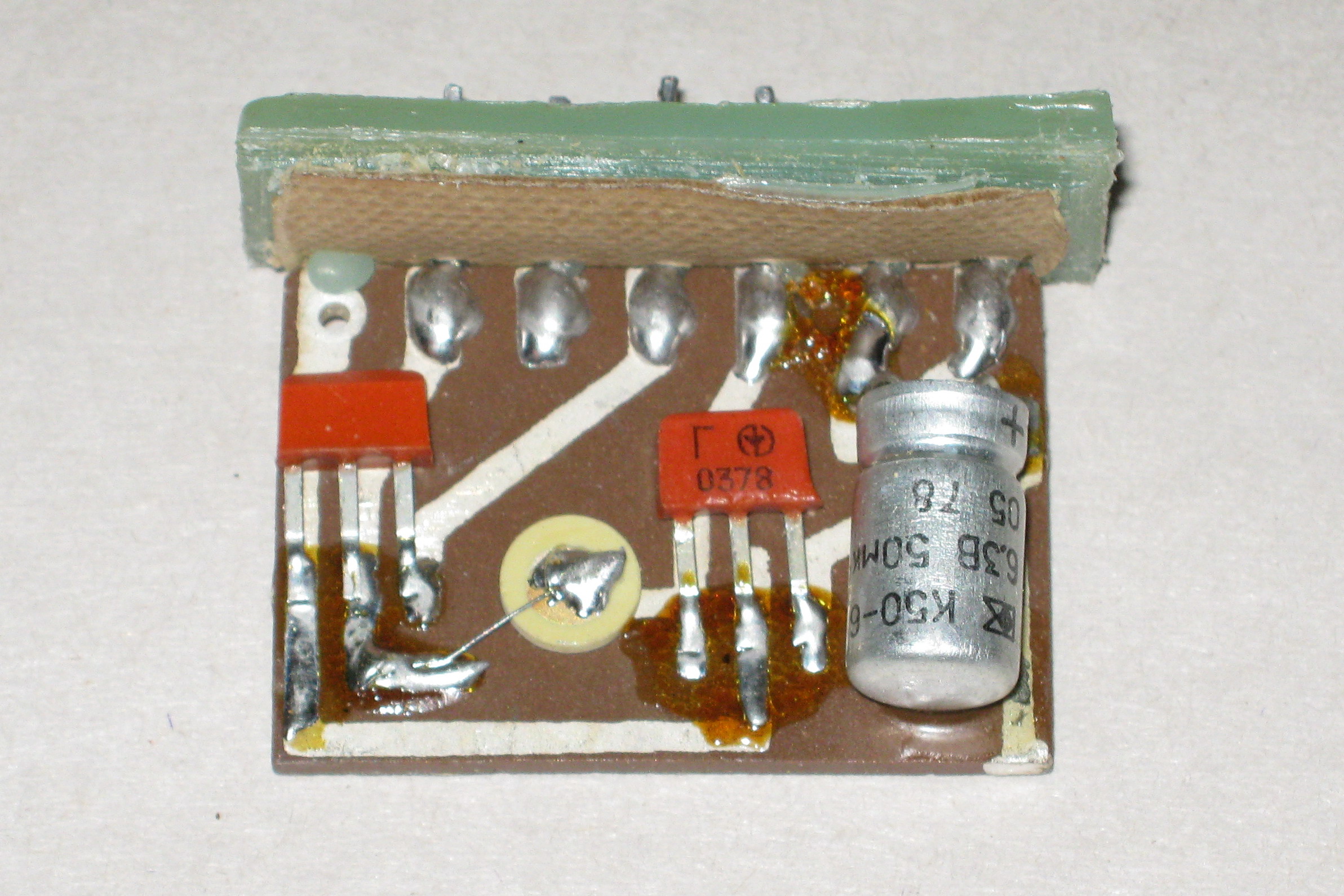

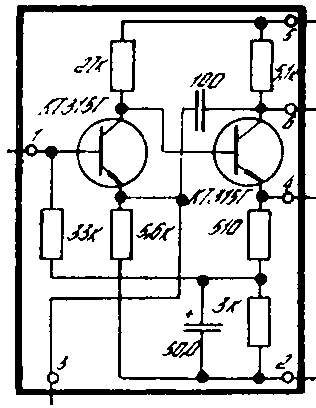

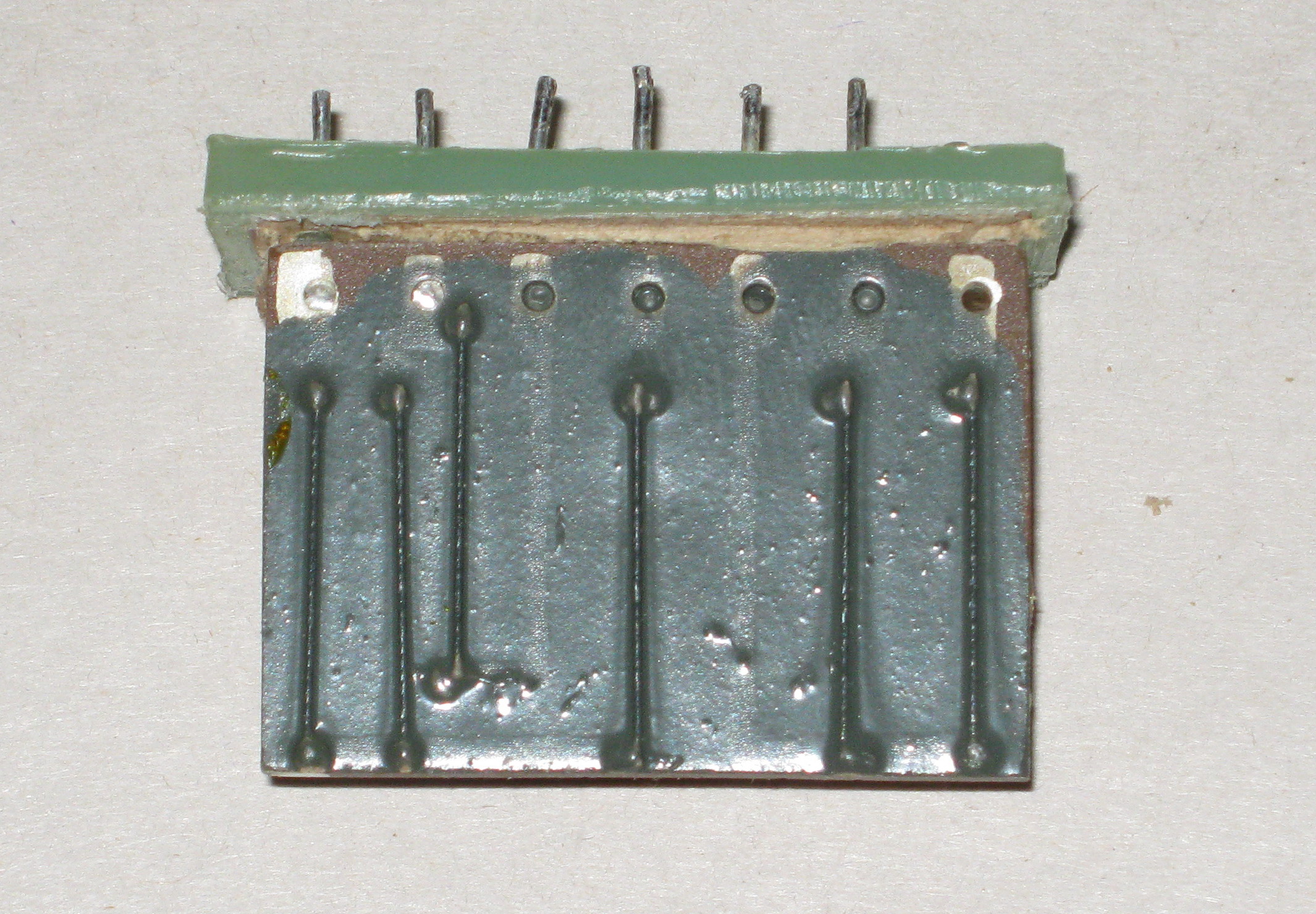

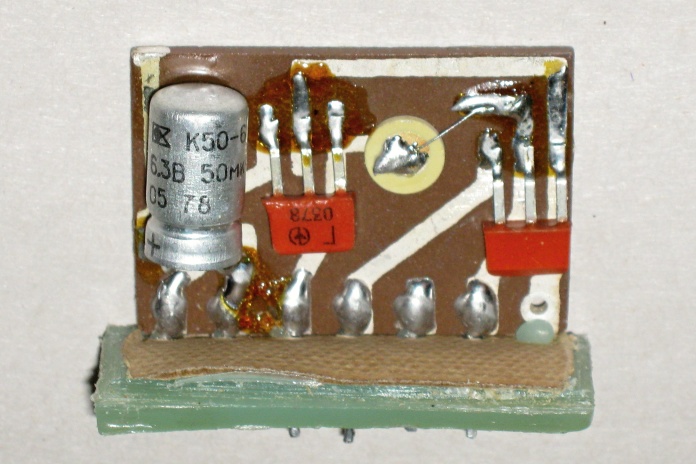

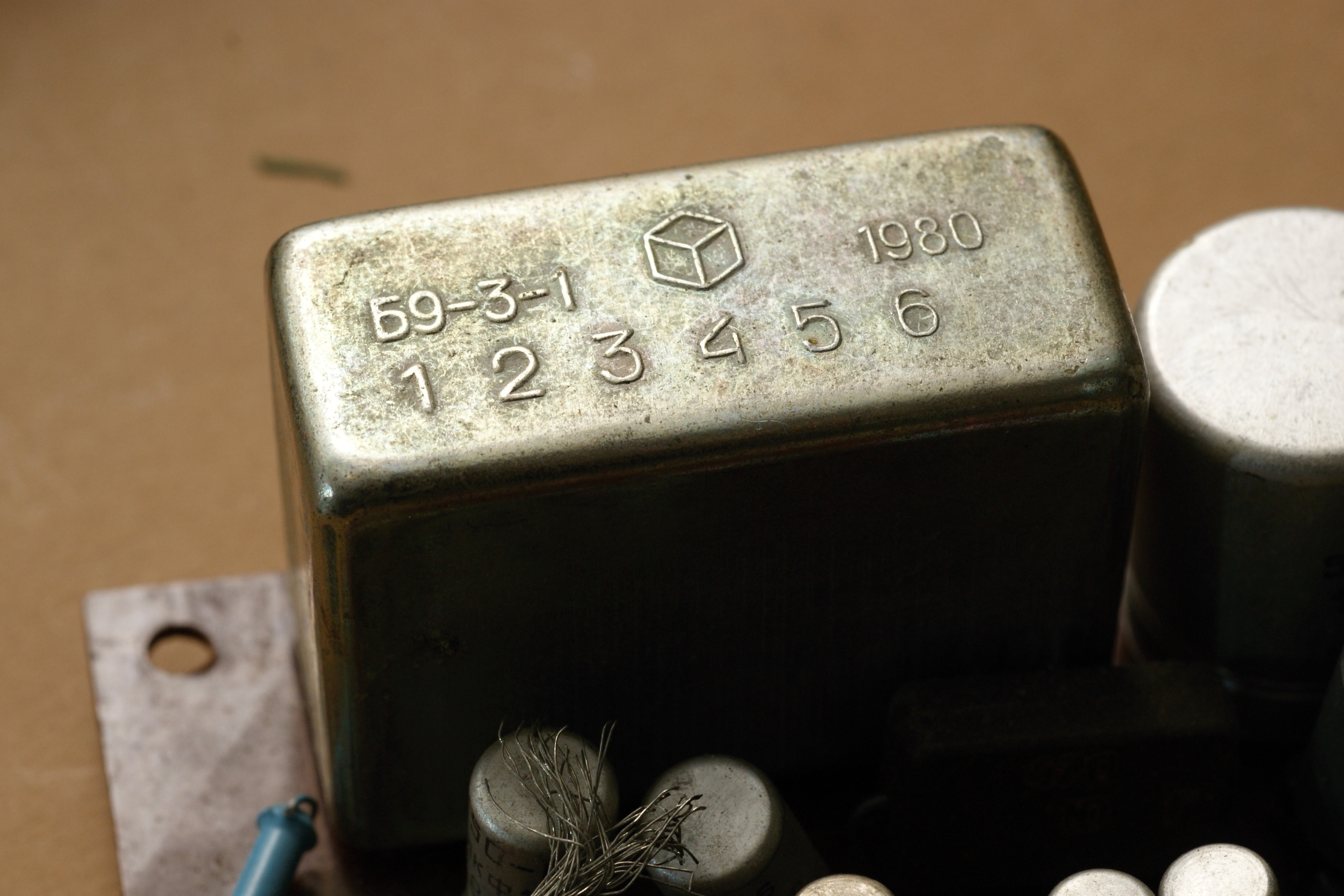

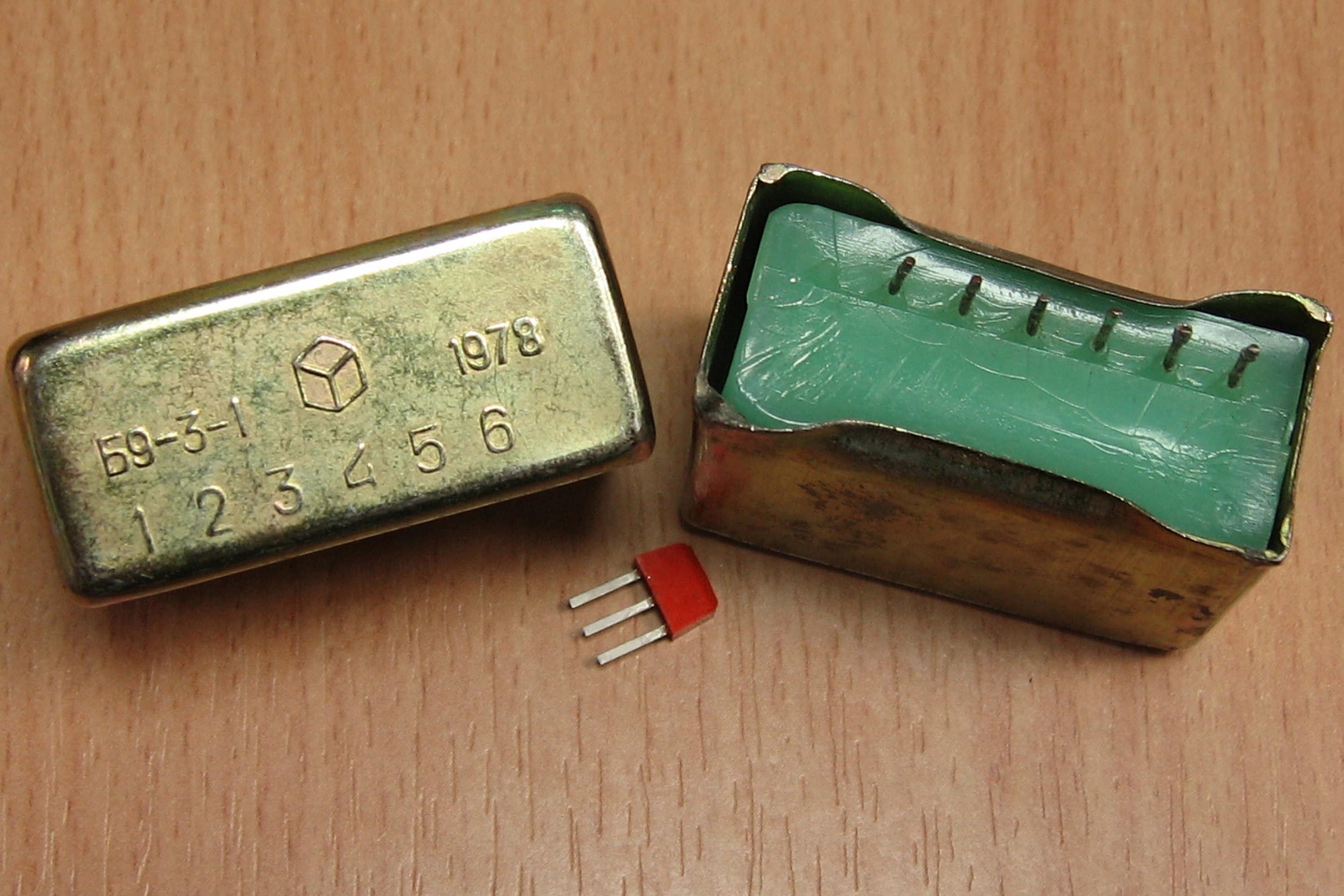

   Блок Б9-3-1 представляет собой двухкаскадный усилитель на транзисторах КТ315Г с заземленными эмиттерами и гальванической связью между каскадами; отрицательные обратные связи реализованы с помощью внешних элементов.

   Этот блок, совместно с Б9-4-1, применялся в транзисторном варианте катушечного магнитофона "Дайна" Э-29 и в магнитофоне "Эльфа-332-стерео".

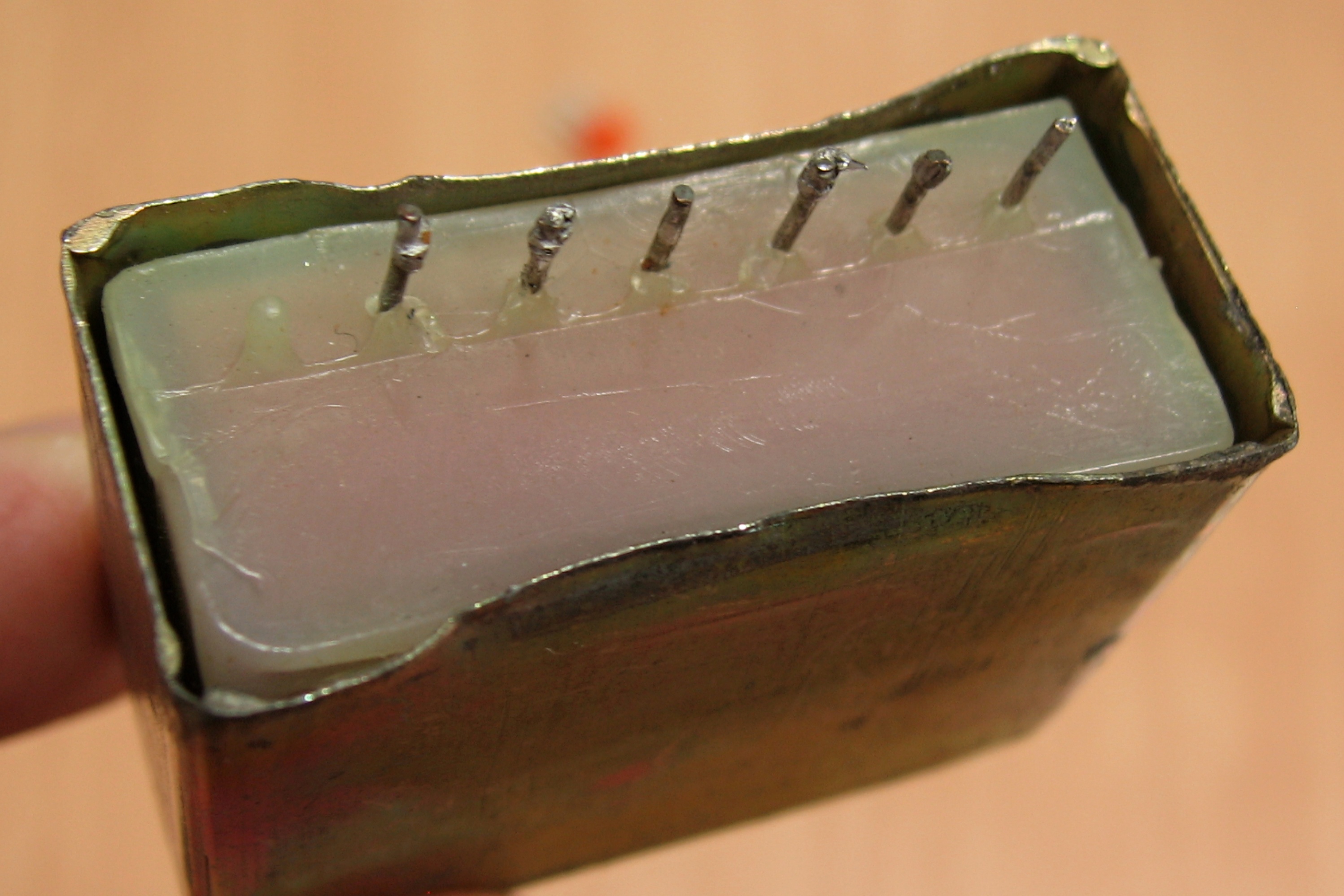

(фото Владимира, г.Пермь)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)


(фото с Форума радиодеталей)

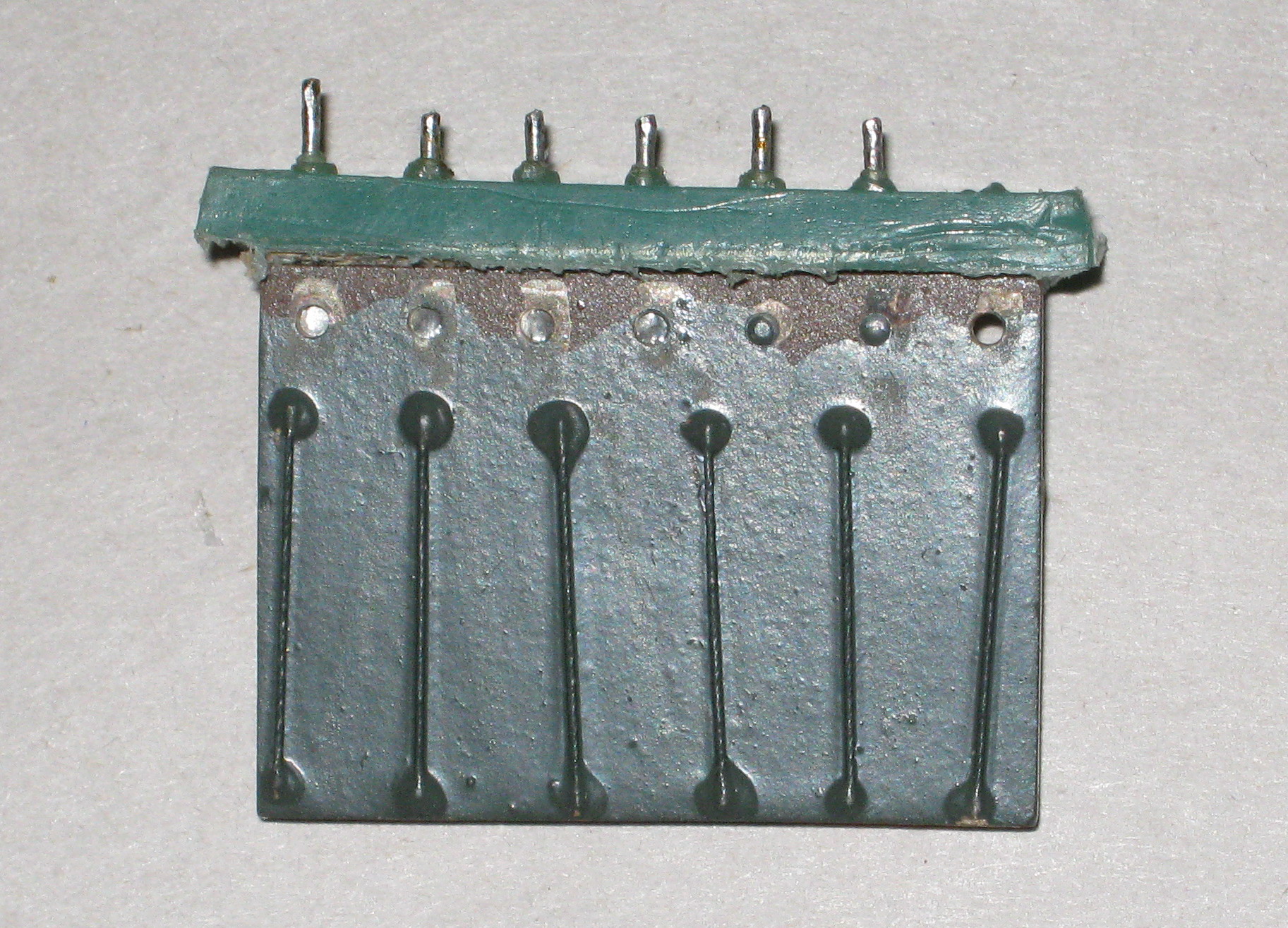

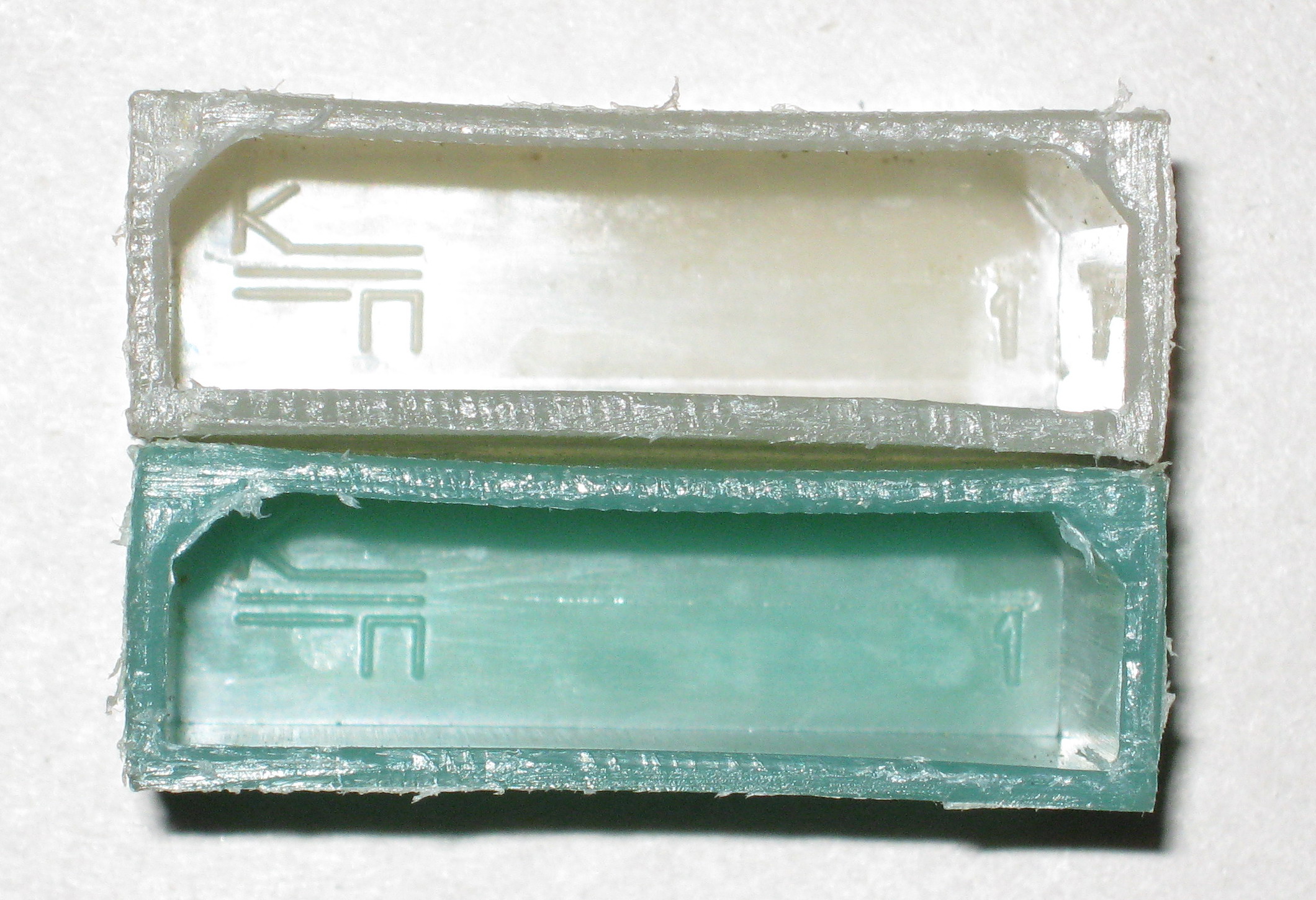

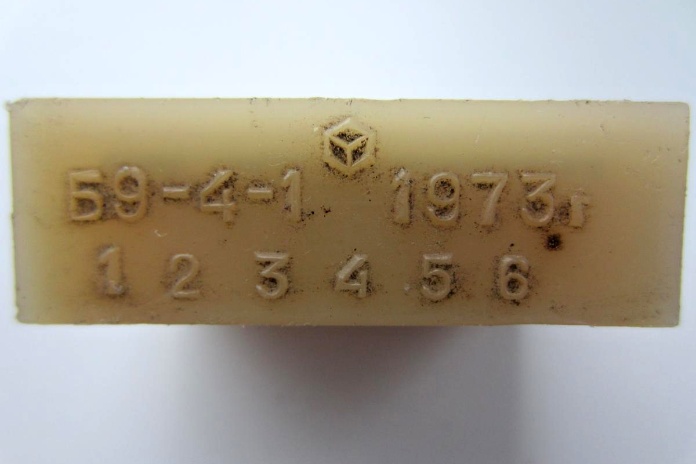

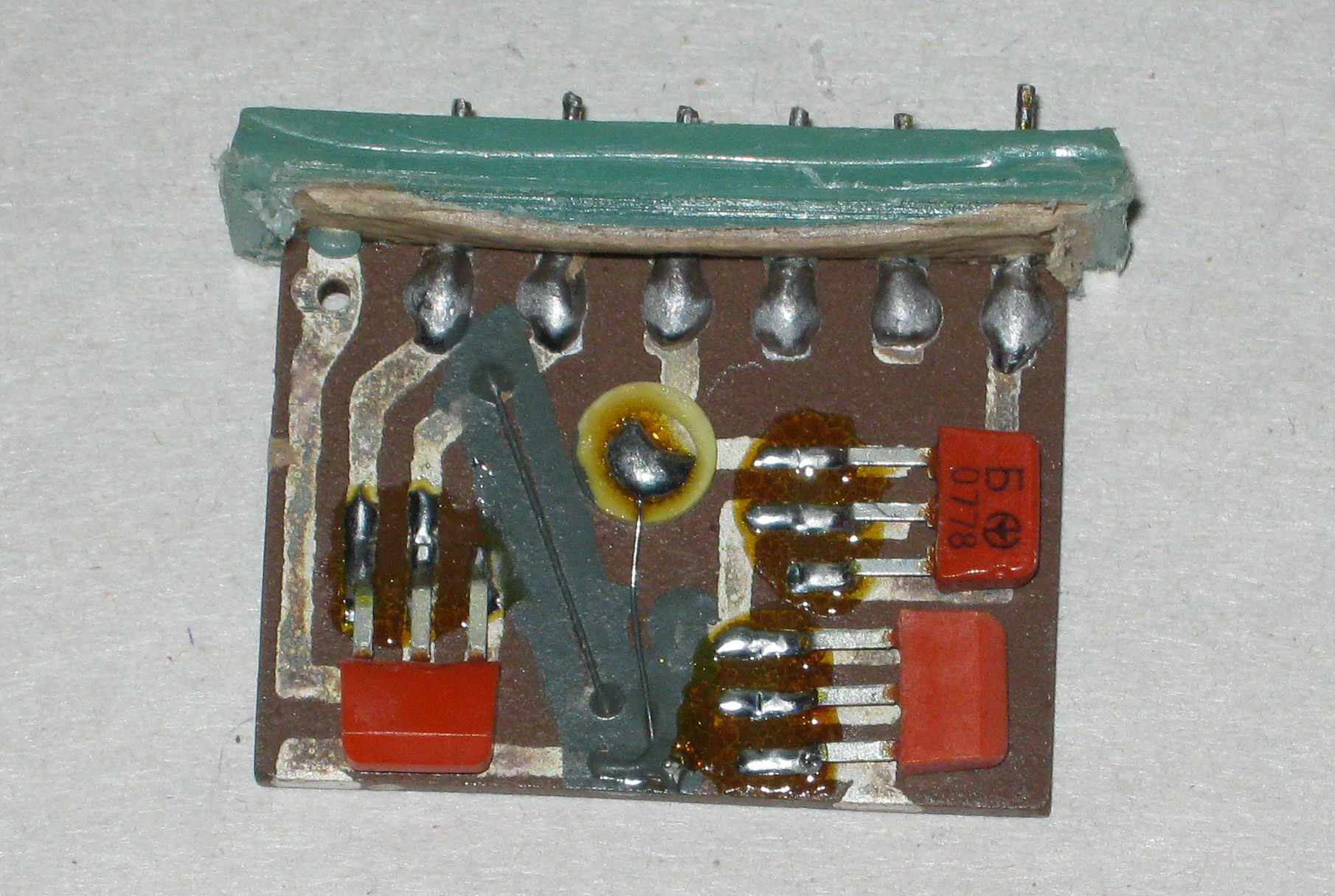

Б9-4-1


(фото с Форума радиодеталей)

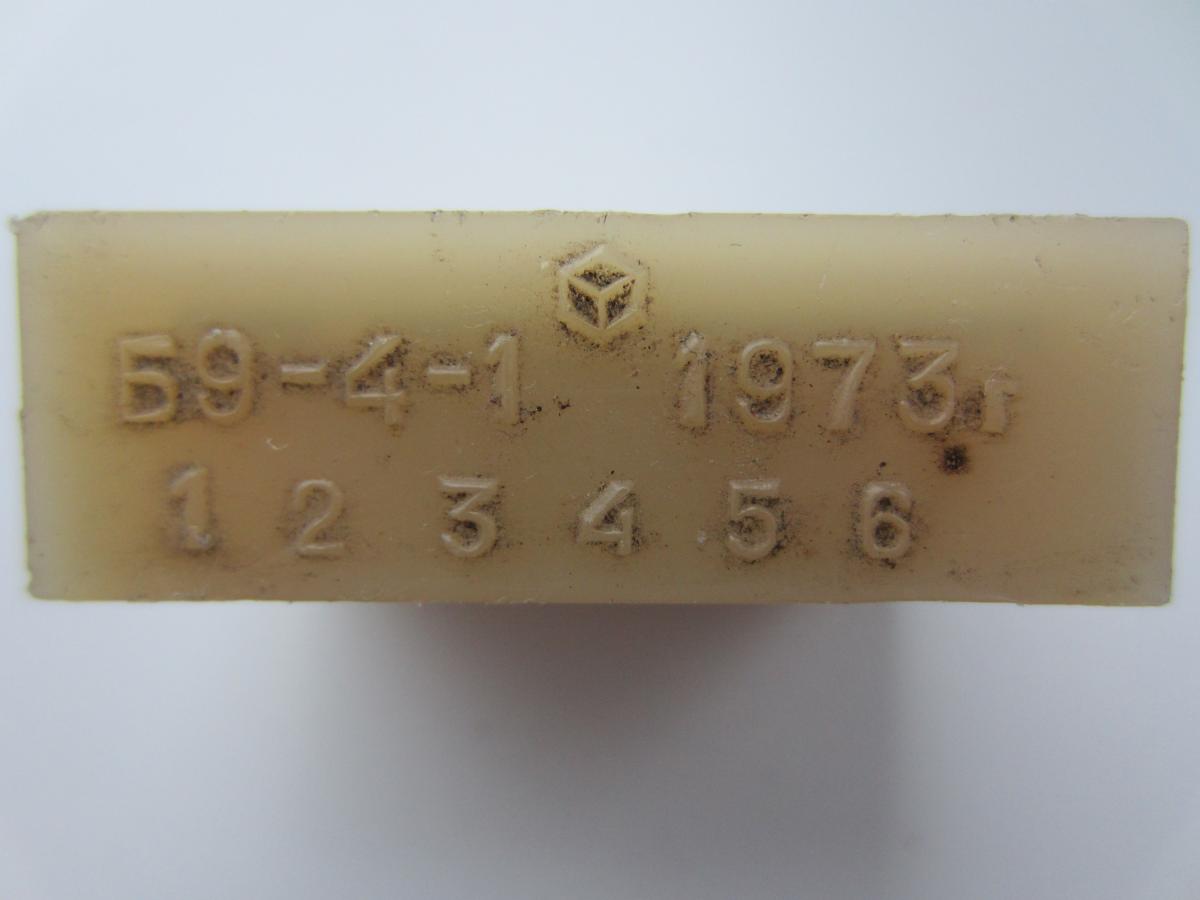

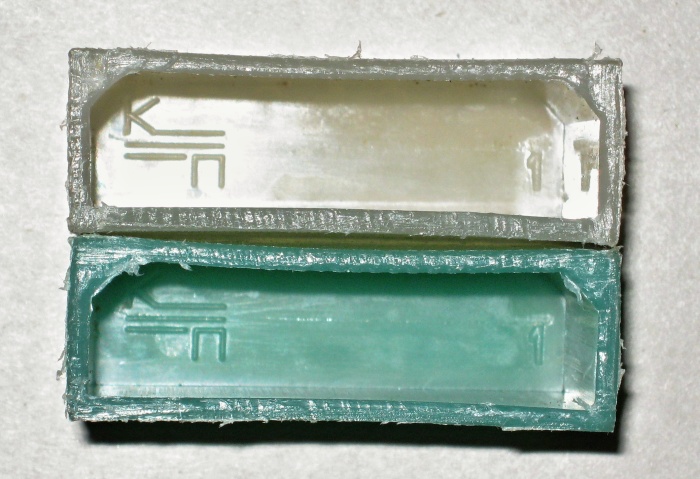

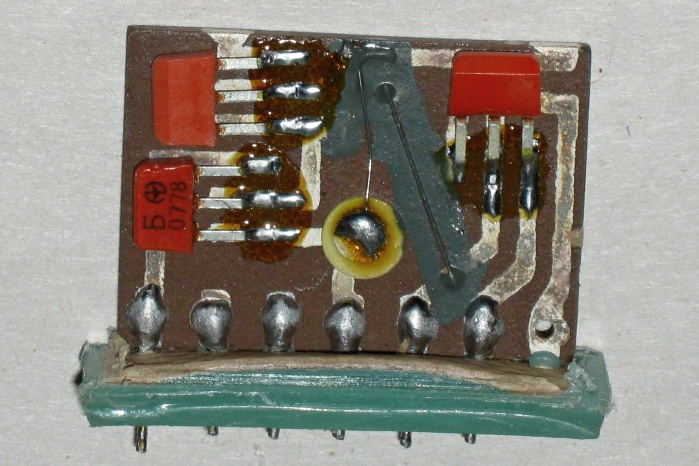

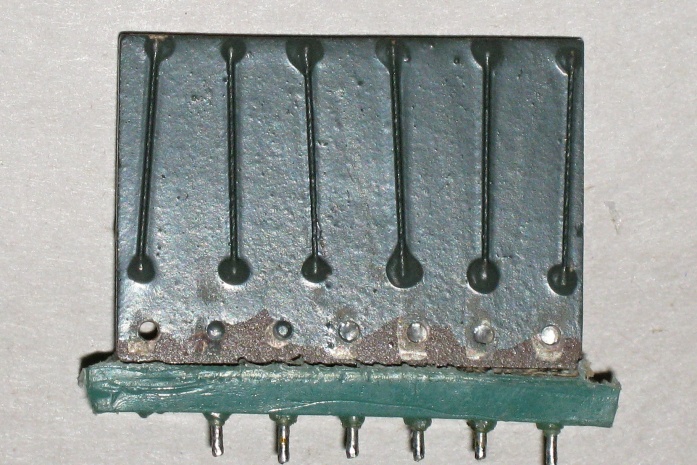

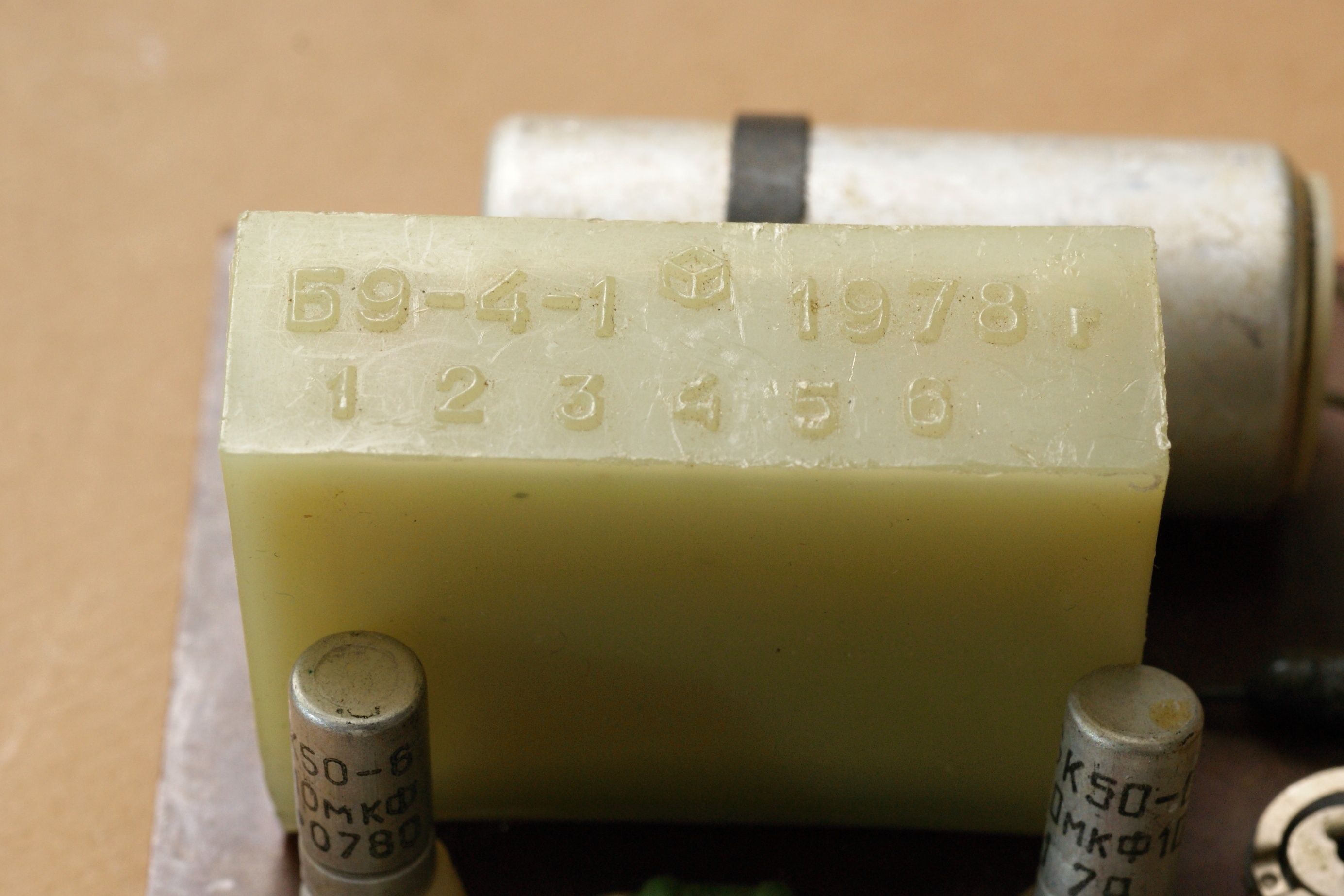

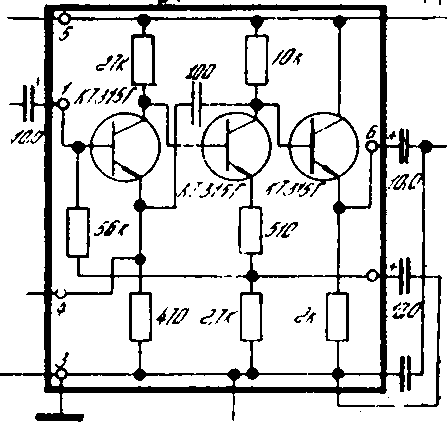

    Блок Б9-4-1 состоит из двух каскадов усилителя на транзисторах КТ315А с заземленными эмиттерами и каскада с заземленным коллектором (эмиттерный повторитель).

   Эмиттерный повторитель на выходе блока служит для согласования выходного сопротивления усилителя корректора с входным сопротивлением усилителя мощности и RLC цепочки записи с универсальной головкой.

   В блок для обеспечения необходимой частотной коррекции усилителя включена цепочка частотно-зависимой обратной связи.

   Этот блок, совместно с Б9-3-1, применялся в транзисторном варианте катушечного магнитофона "Дайна" Э-29 и в магнитофоне "Эльфа-332-стерео".

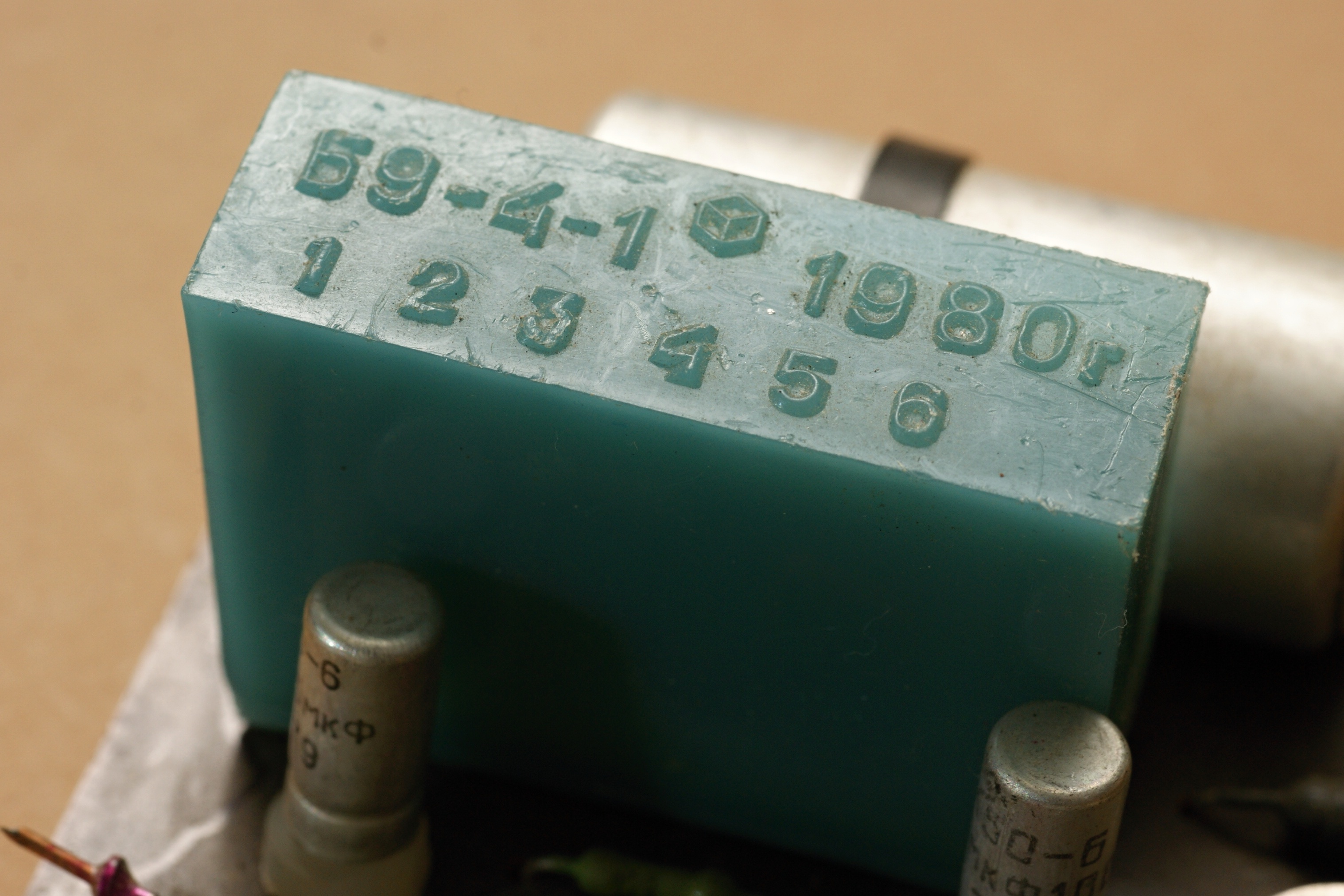

(фото Владимира, г.Пермь)


(фото Владимира, г.Пермь)


(фото с Форума радиодеталей)


(фото Владимира, г.Пермь)

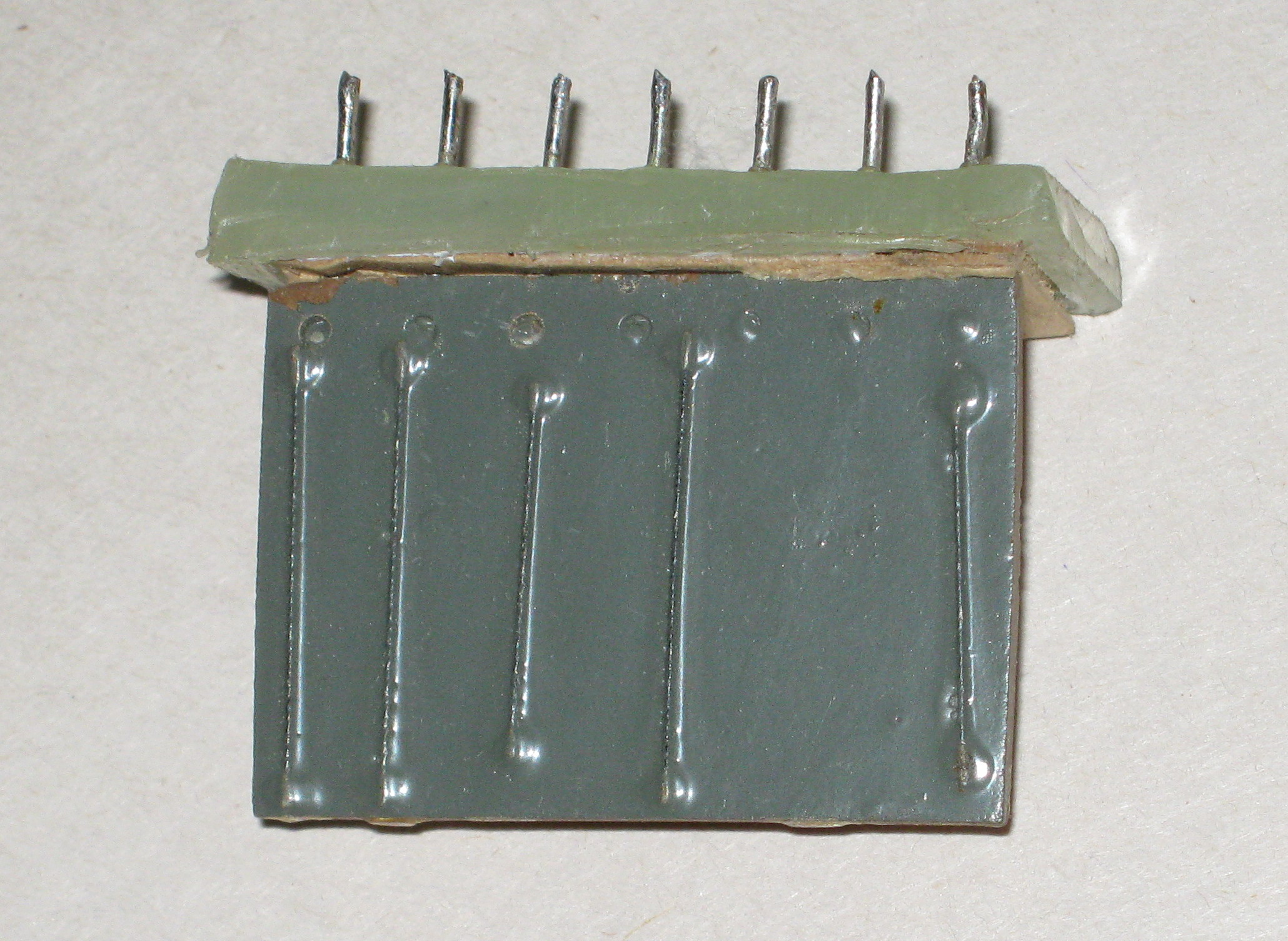

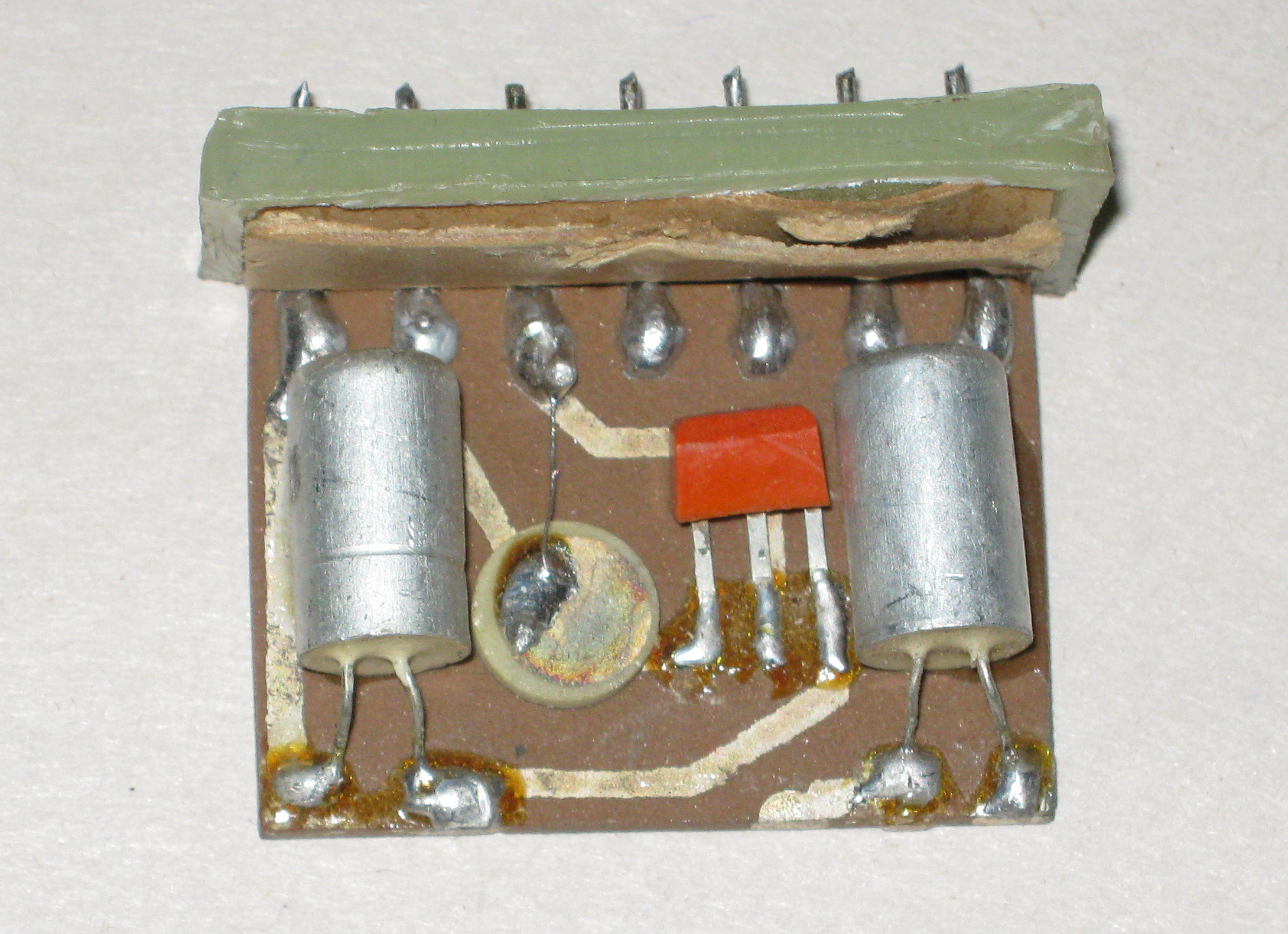

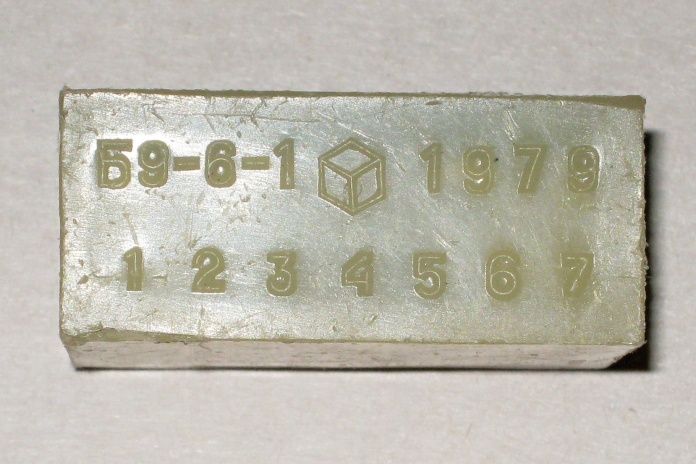

Б9-6-1


(фото с Форума радиодеталей)

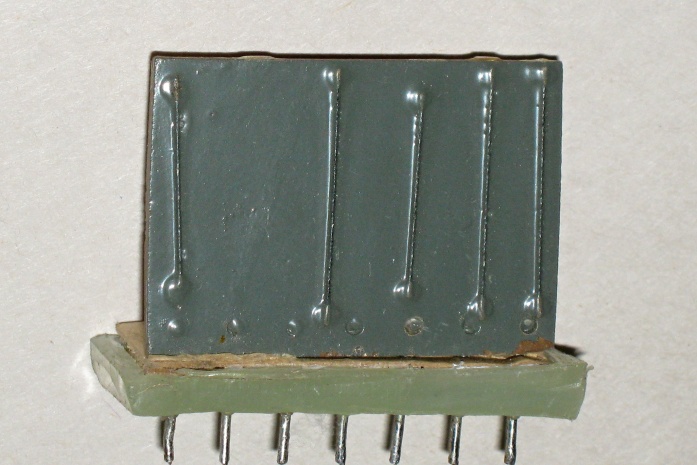

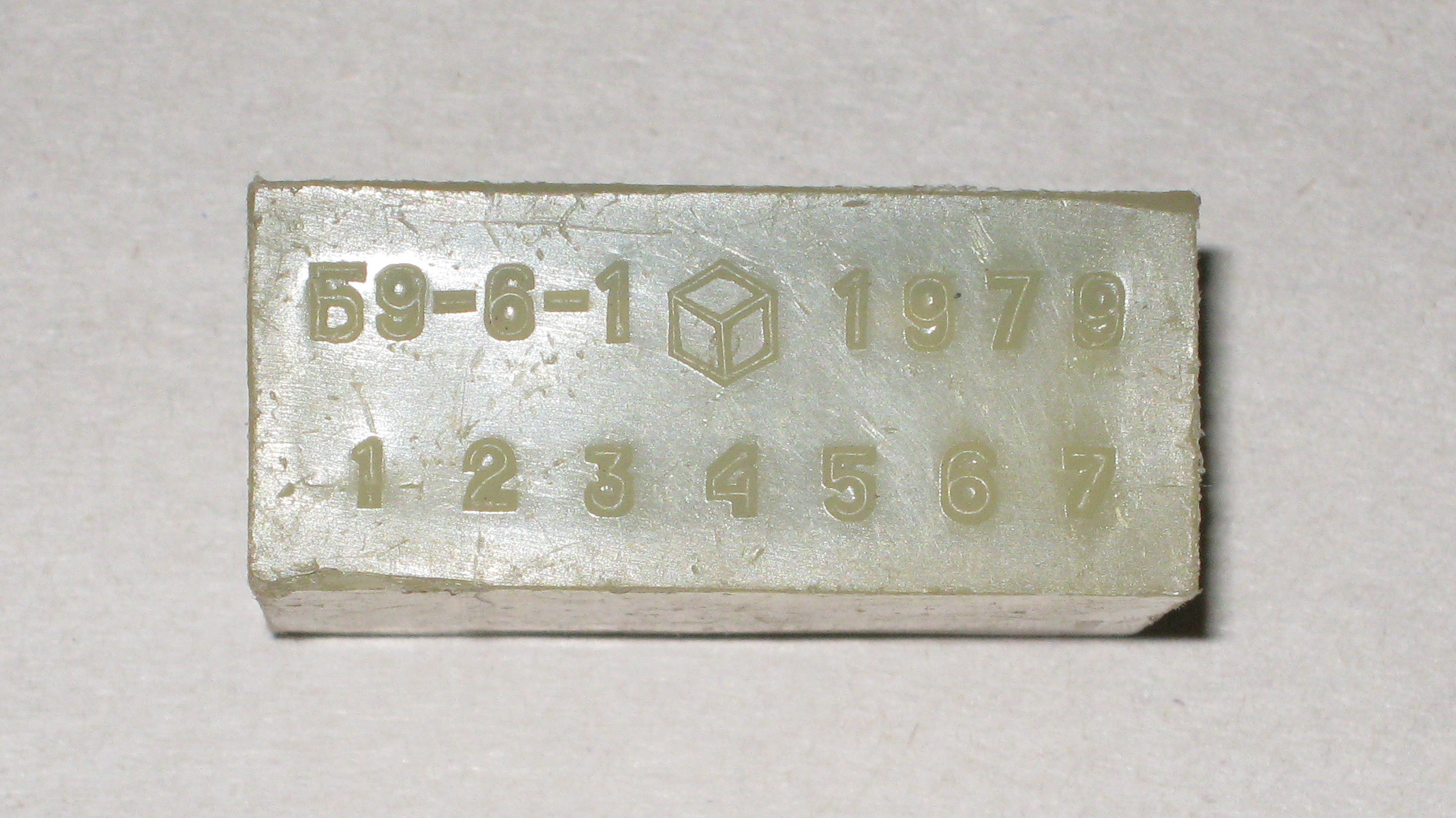

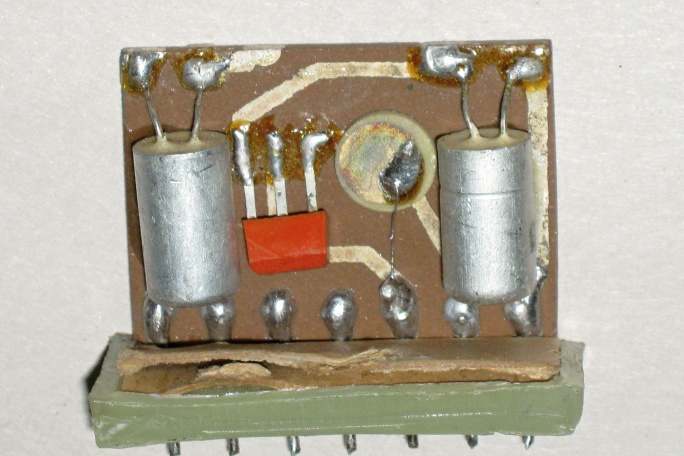

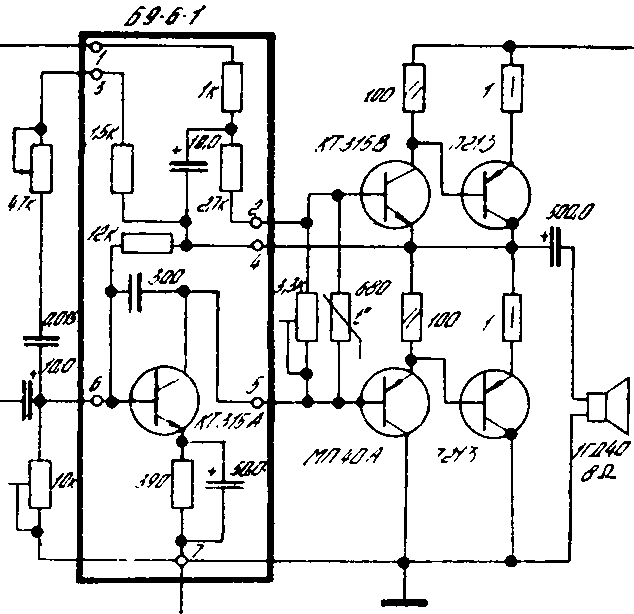

Блок Б9-6-1 в качестве предварительного каскада усиления напряжения входил в состав усилителя мощности звуковой частоты катушечного магнитофона "Дайна" Э-29.


(фото Сергея Крылова)

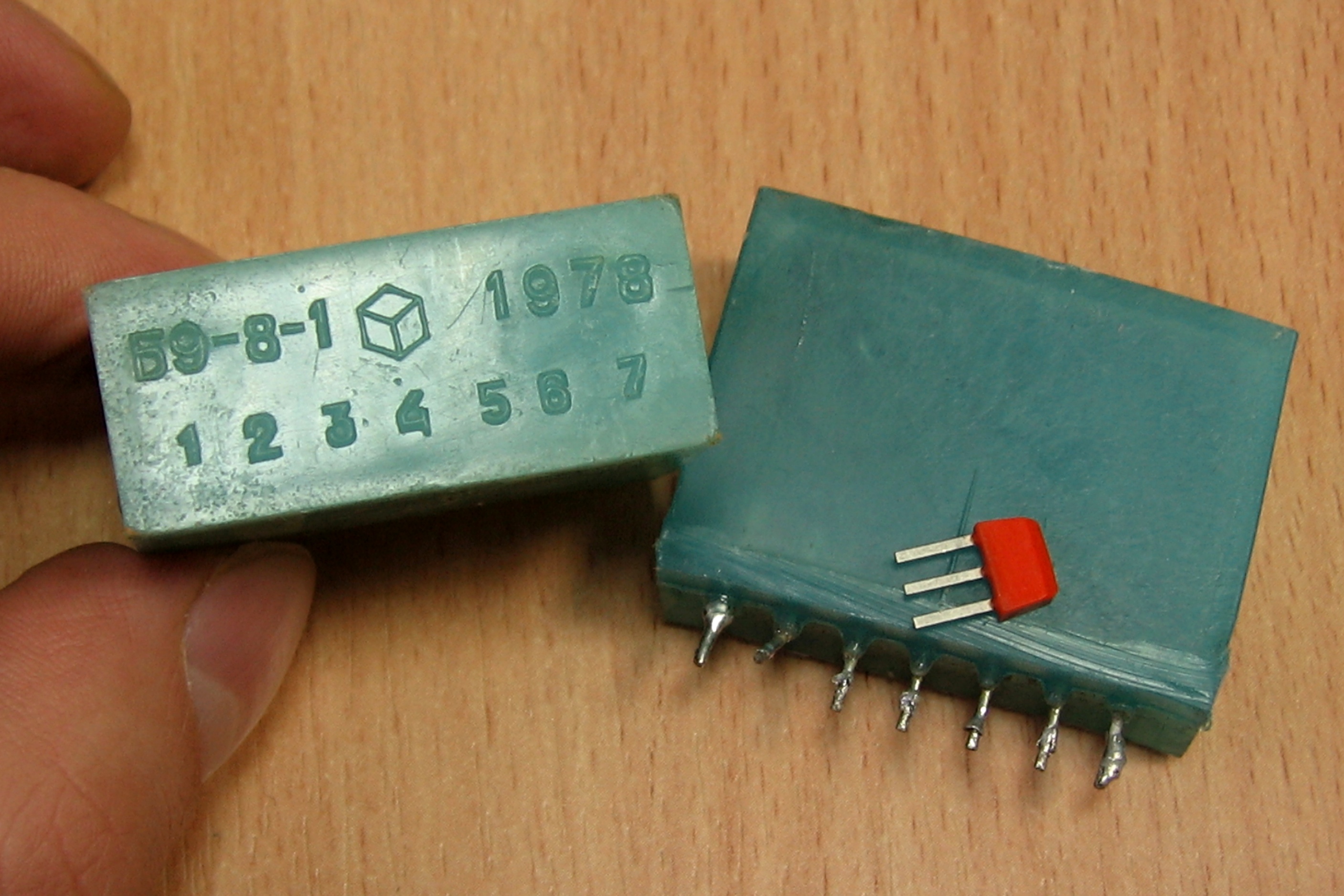

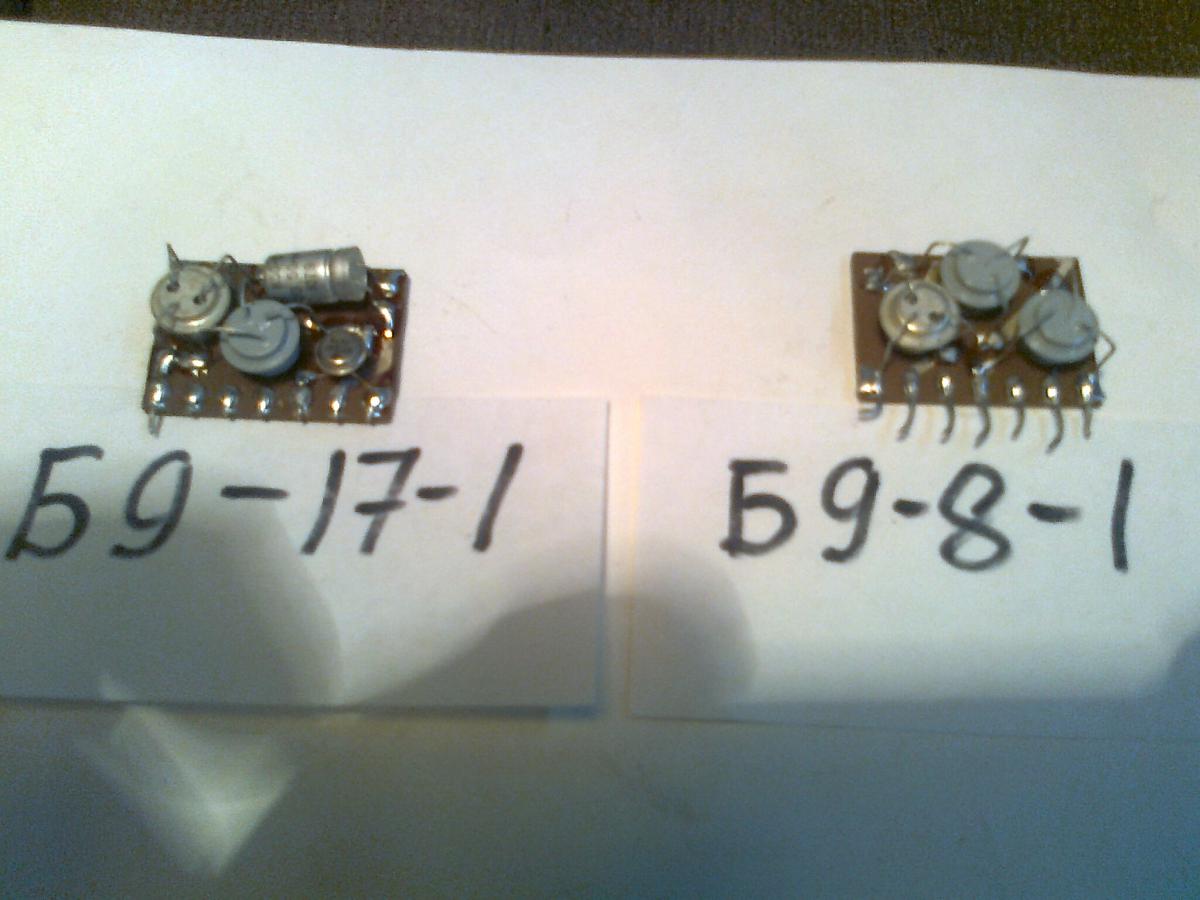

Б9-8-1

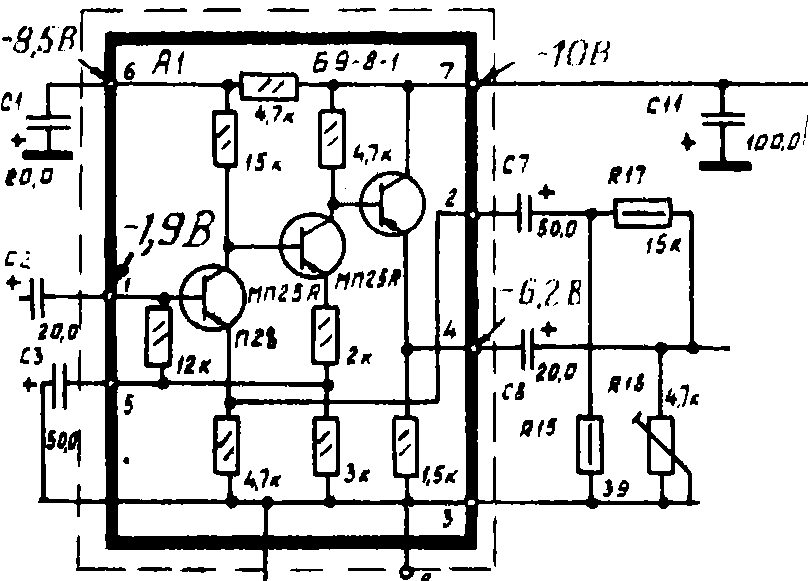

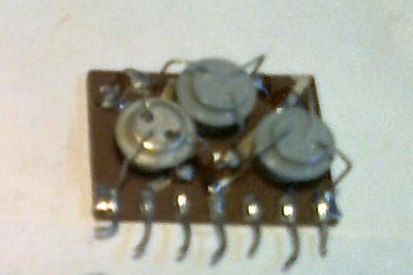

Б9-8-1 - входной каскад универсального усилителя магнитофона "Соната-308".

В состав блока входят транзистор П28, два транзистора МП25А и восемь ниточных резисторов.


(фото с Форума радиодеталей)

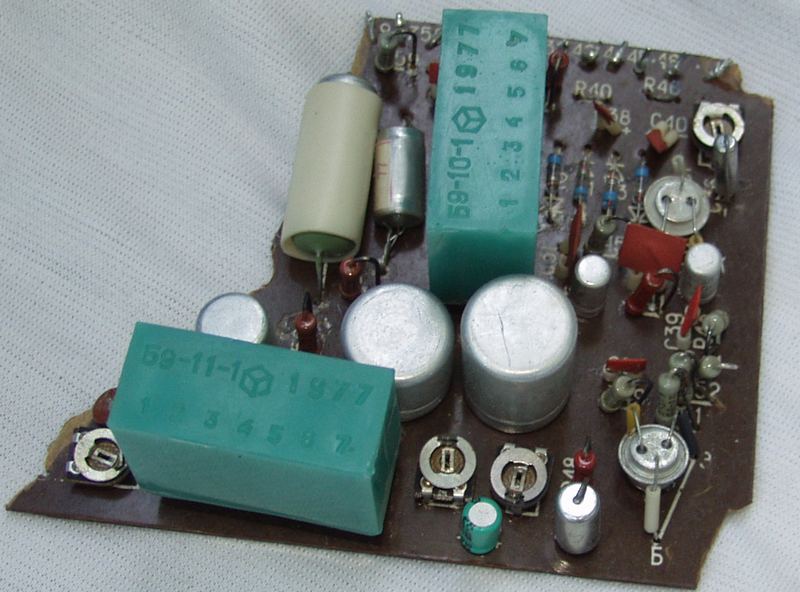

Б9-10-1, Б9-11-1


(фото с форума Портативное ретрорадио)

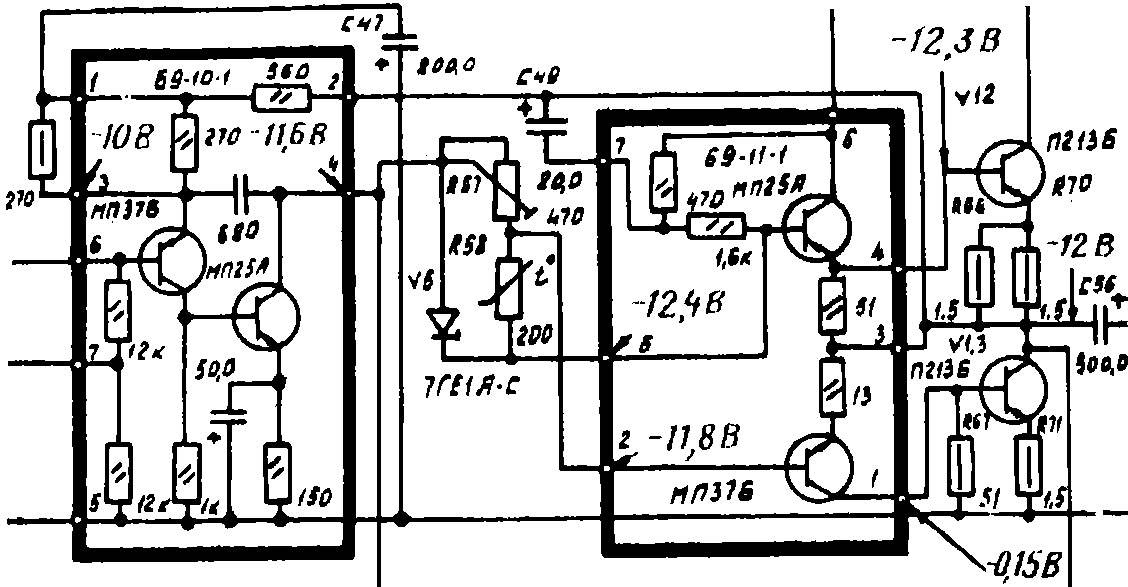

Эти модули применялись совместно в усилителе низкой частоты магнитофона "Соната-308". Б9-10-1 - предварительный каскад усиления, Б9-11-1 - фазоинверторный каскад.

Источники:

1. Яновский Е.Б. В помощь любителям магнитной записи звука. М., "Энергия", 1977 (Массовая радиобиблиотека. Вып. 937).
