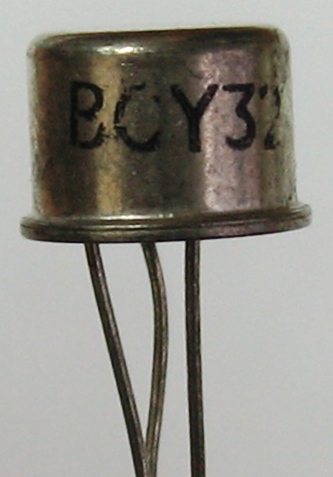

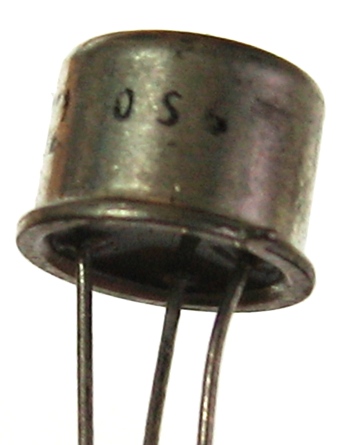

BCY32

Старый кремниевый низкочастотный p-n-p транзистор, 60-х годов. Производитель неизвестен...

Электрические параметры

Коэффициент усиления h21Э 20-70
Граничная частота усиления по току 250 кГц
Обратный ток коллектора не более 0,05 мкА
Максимальное напряжение коллектор-база 64 В
Максимальное напряжение коллектор-эмиттер 64 В
Максимальное напряжение эмиттер-база 32 В
Максимальный ток коллектора 50 мА (в некоторых источниках 100 мА)
Максимальный ток коллектора в импульсе 150 мА
Емкость коллектора не более 60 пФ
Сопротивление коллектор-эмиттер в насыщенном состоянии не более 27,5 Ом
Коэффициент шума не более 20 дБ
Максимальная рассеиваемая мощность 250 мВт
Максимально допустимая рабочая температура +150°С
Тепловое сопротивление переход-корпус 2 мВт/°С

Источники:

1. Transistor Vergleichsliste. Teil 2: Siliziumtransistoren. - RFT Radio-television. Militarverlag der Deutschen Demokratischen Republik (VEB) - Berlin, 1975.
2. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
3. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
4. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
5. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
6. Петухов. В.М. Зарубежные транзисторы и их аналоги. Справочник-каталог. В пяти томах. Т.1 - М.: ИП РадиоСофт, 1998.
