БИК

конденсатор БИК

Довоенный тип бумажных конденсаторов, БИК = безиндукционные. "в этих конденсаторах приняты меры к тому, чтобы свернутая рулоном лента не представляла собой самоиндукцию. Для этой цели полосы фольги, разделенные лентой изолятора, складываются так, чтобы одна полоса фольги выдавалась с одной стороны рулона, а вторая полоса — с другой стороны рулона. Такие конденсаторы рекомендуется применять в коротковолновых схемах".

Кроме того, конденсаторы БИК обладают высокой теплостойкостью (могут работать при температуре +50°С) и не подвержены влиянию сырости. Их верхняя (наружная) обкладка одновременно выполняет и роль экрана. На этикетке конденсатора около вывода, присоединенного к этой обкладке, имеется надпись «верхняя обкладка». При монтаже конденсатора этот вывод обязательно нужно припаивать к заземленному проводу или детали схемы приемника. В противном случае верхняя обкладка конденсатора не будет выполнять функции экрана.

Впрочем, вот что про них писали - "Но конденсаторы эти не отличаются высокими качествами. Они могут считаться безындукционными только в пределах обычного радиовещательного диапазона. На коротких волнах их самоиндукция уже начинает сказываться. В общем можно считать, что эти конденсаторы могут применяться без всякого опасения только на волнах длиннее 30 м. На более коротких волнах при применении конденсаторов типа БИК наблюдаются явления резонанса, обусловленные самоиндукцией этих конденсаторов."

Выпускались они на рабочее напряжение от 200 до 400 В, с диапазоном номиналов от 0,003 до 0,5 мкФ.

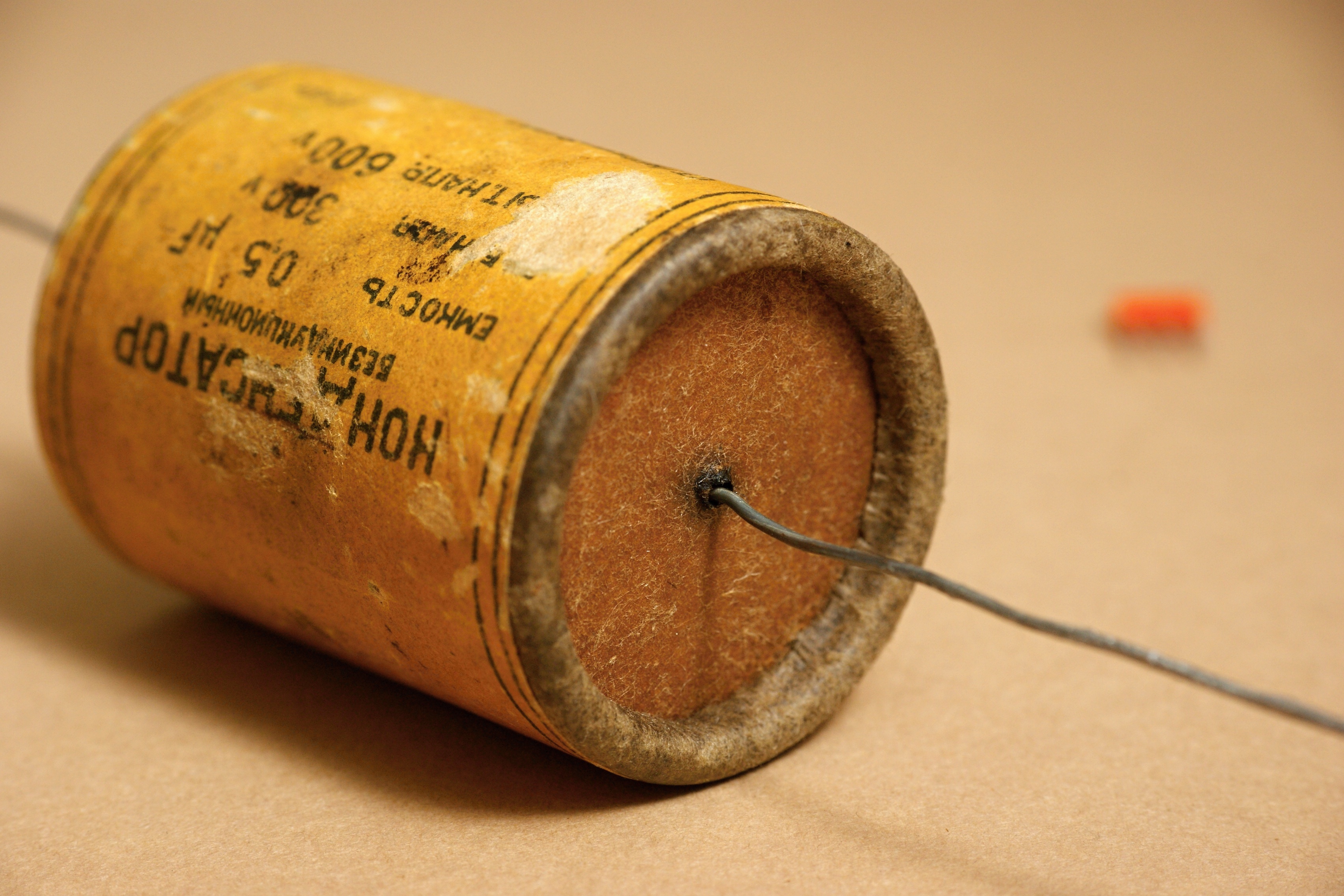

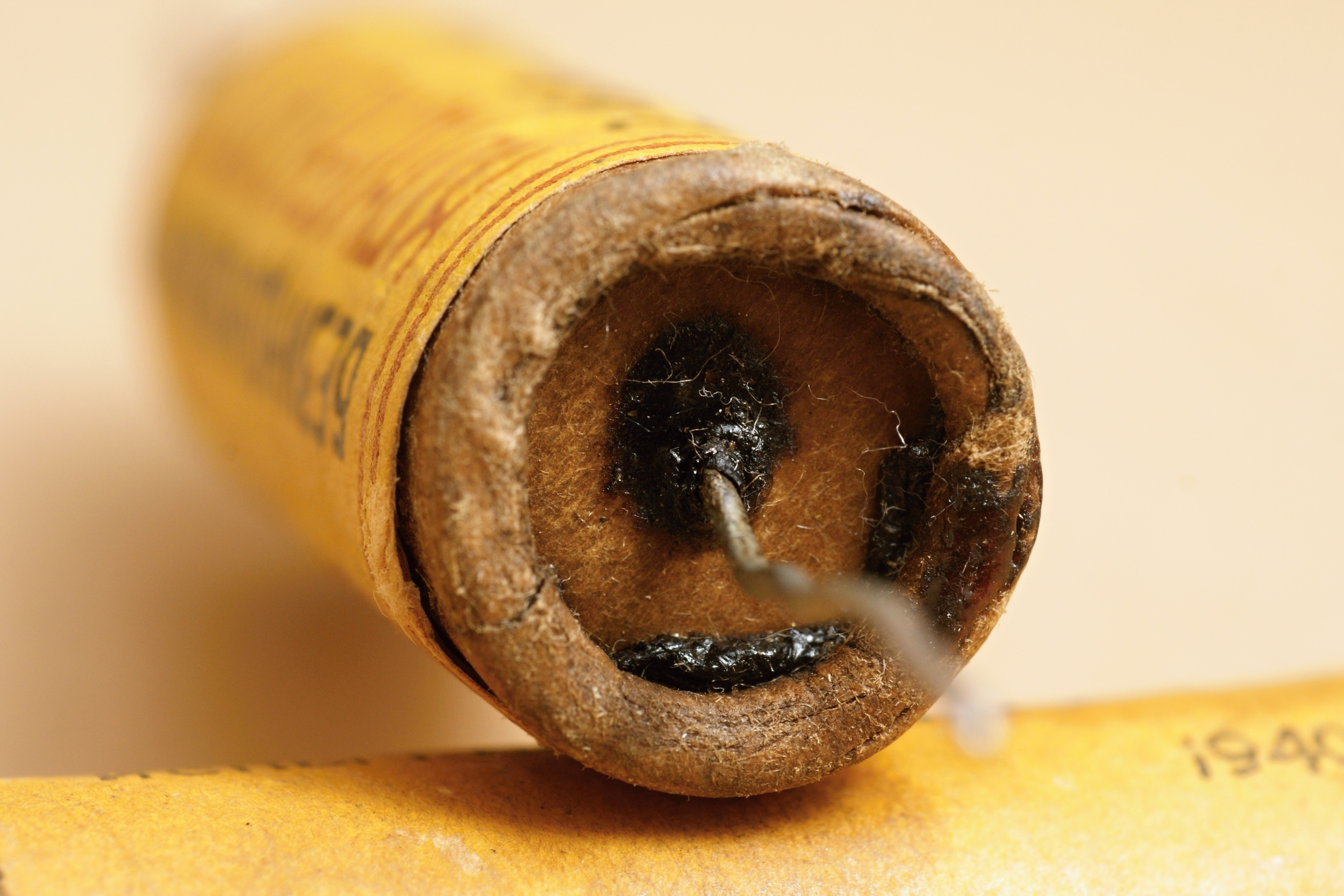

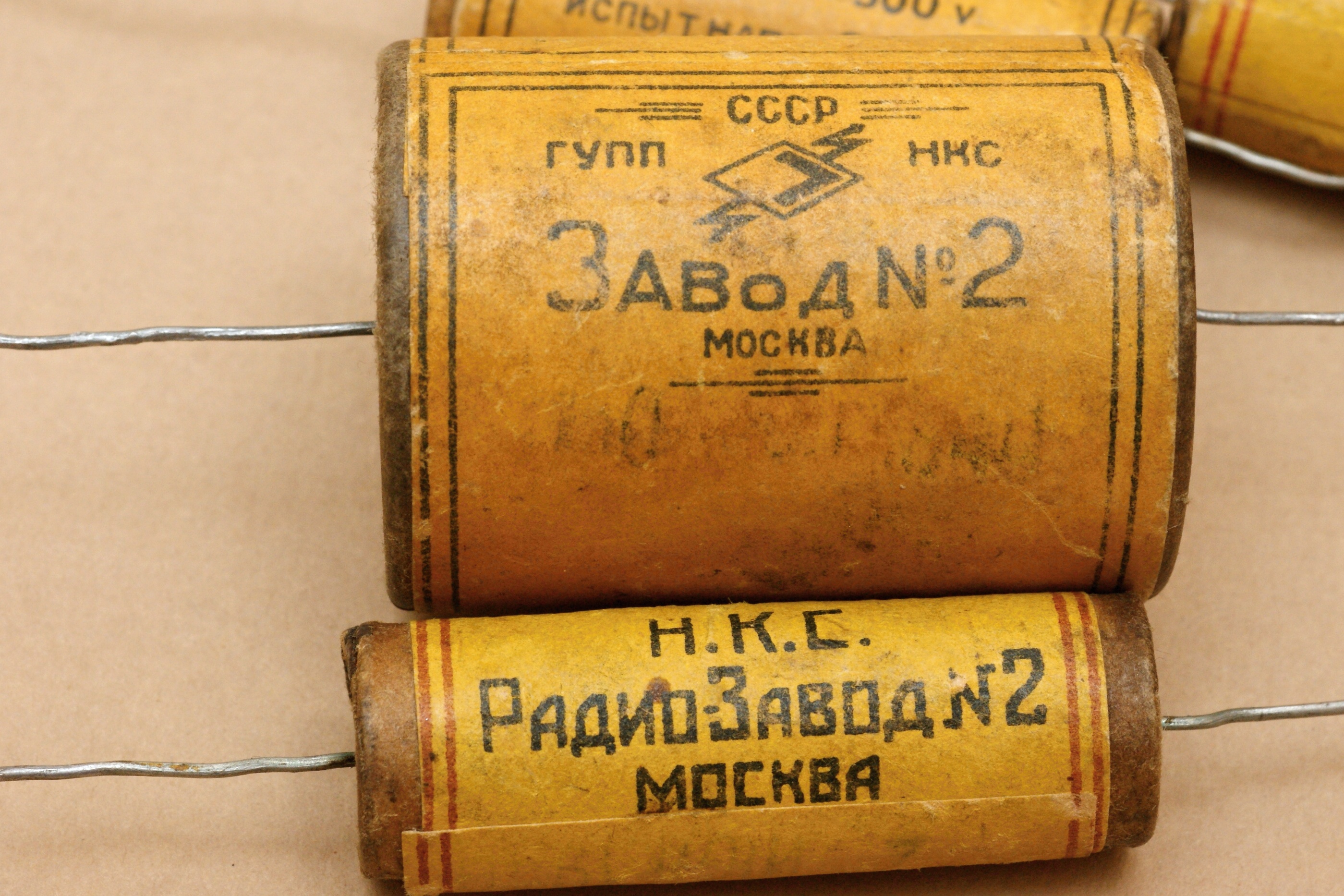

Производители - Московский электротехнический завод им. Орджоникидзе (ныне Московский радиозавод "Темп") или, к примеру, московский "Завод №2 ГУПП Наркомата связи" (завод "Профрадио", предок Московского НИИ радиосвязи) :

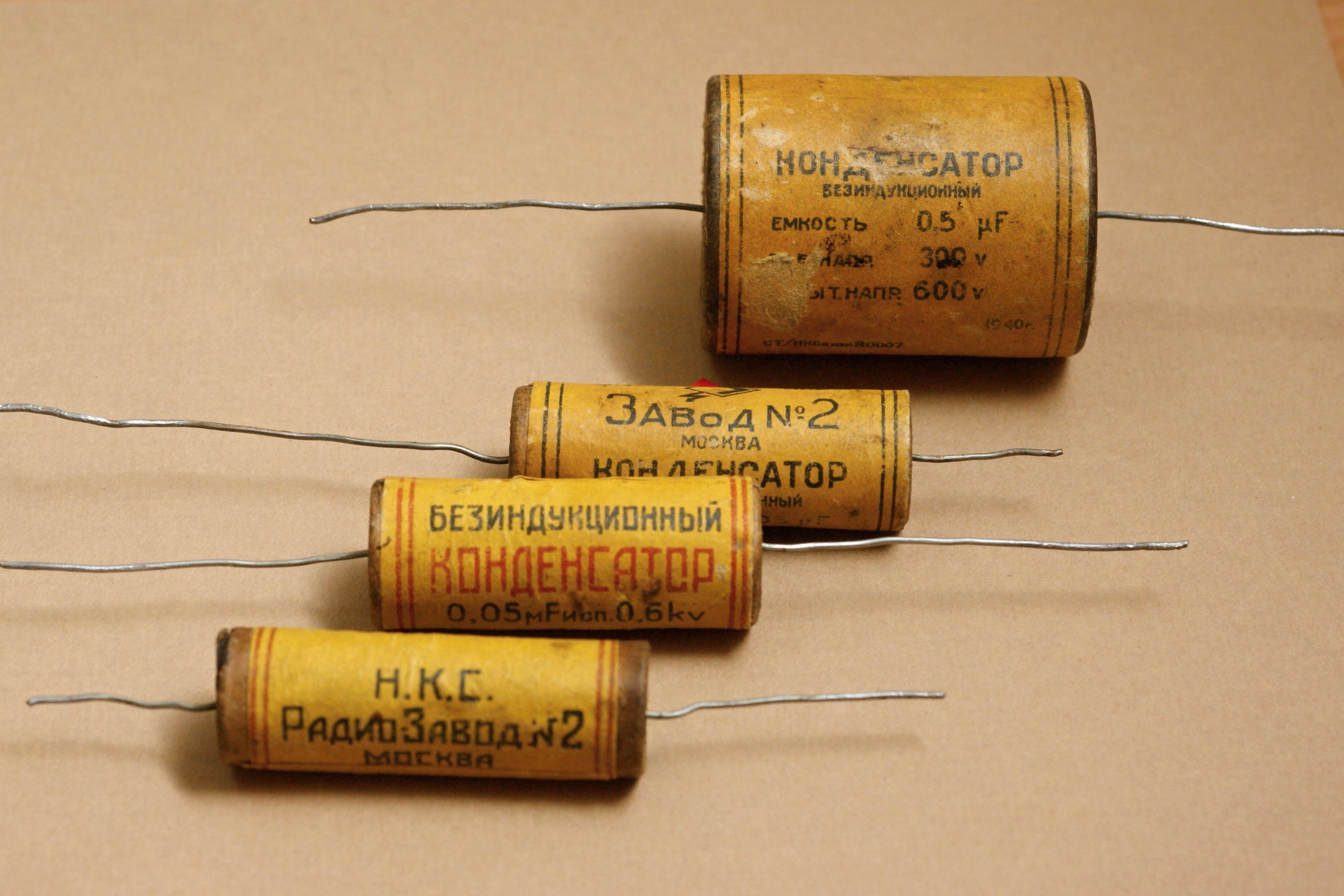

конденсатор БИК

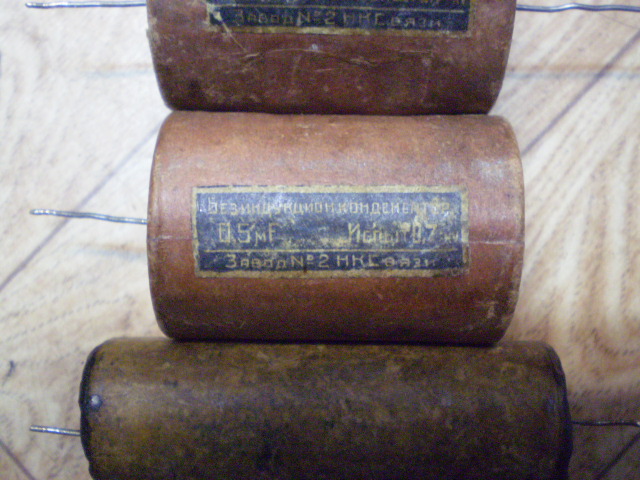

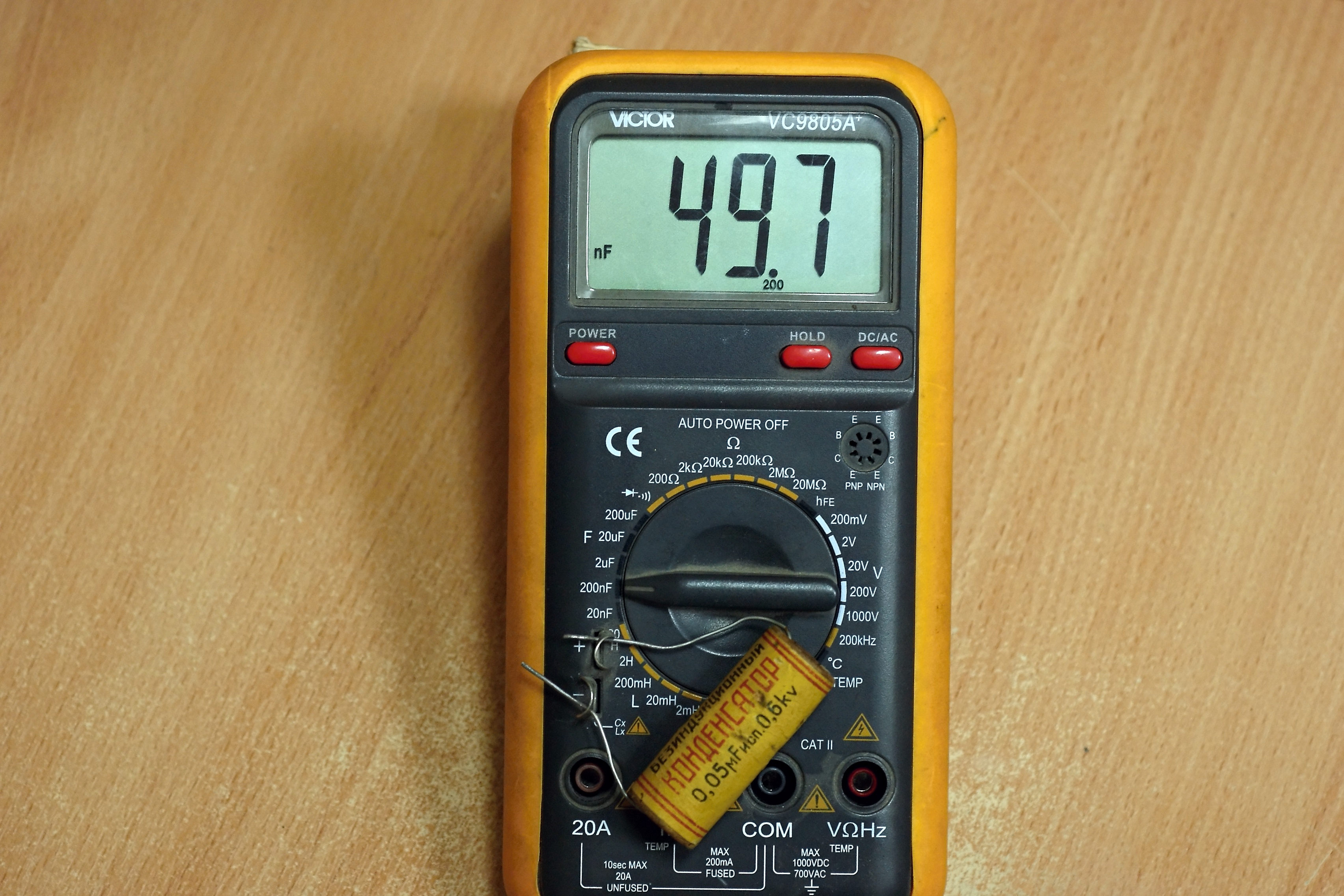

Несмотря на прошедшие 75 лет (!), емкость они держат железно:

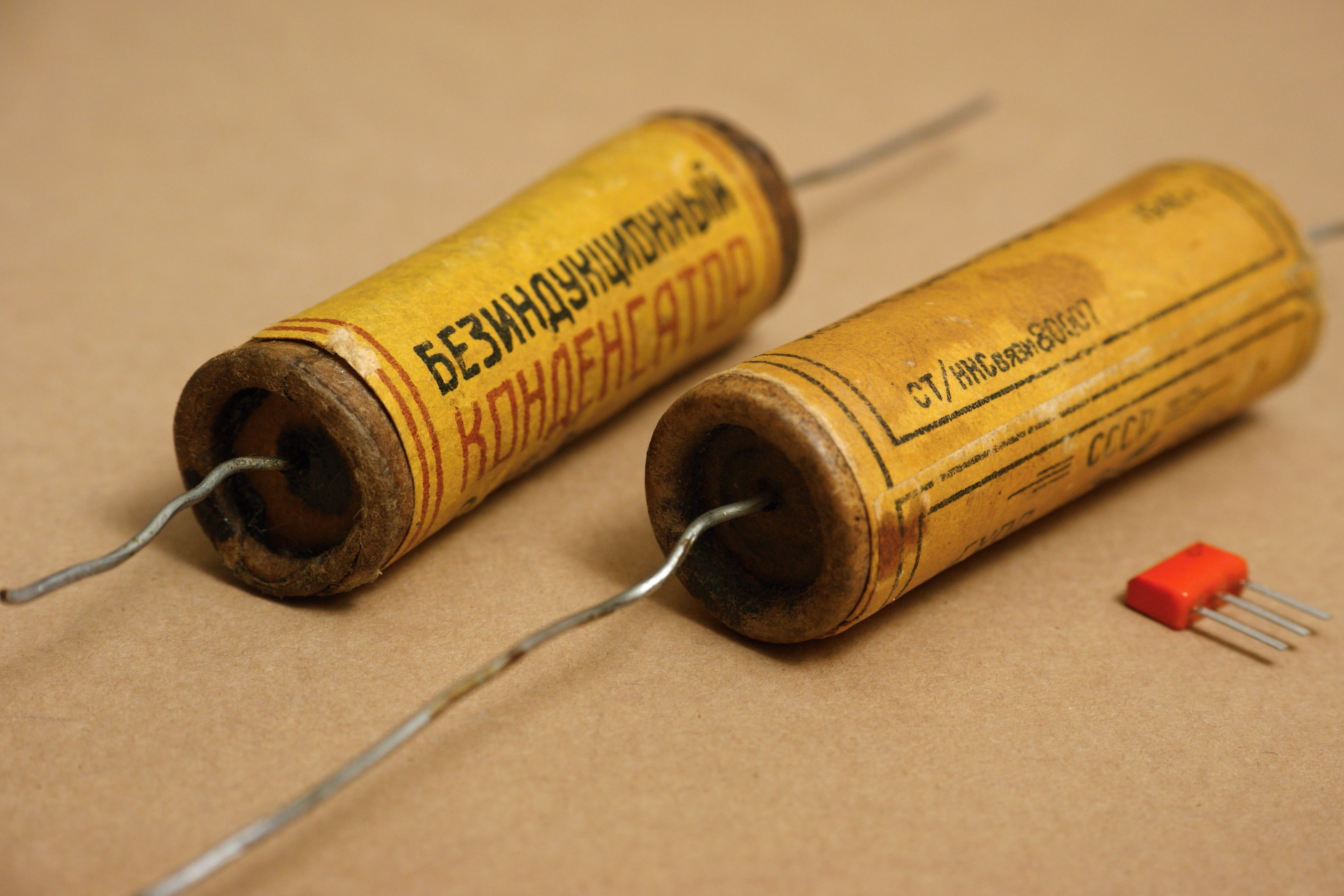

конденсатор БИК

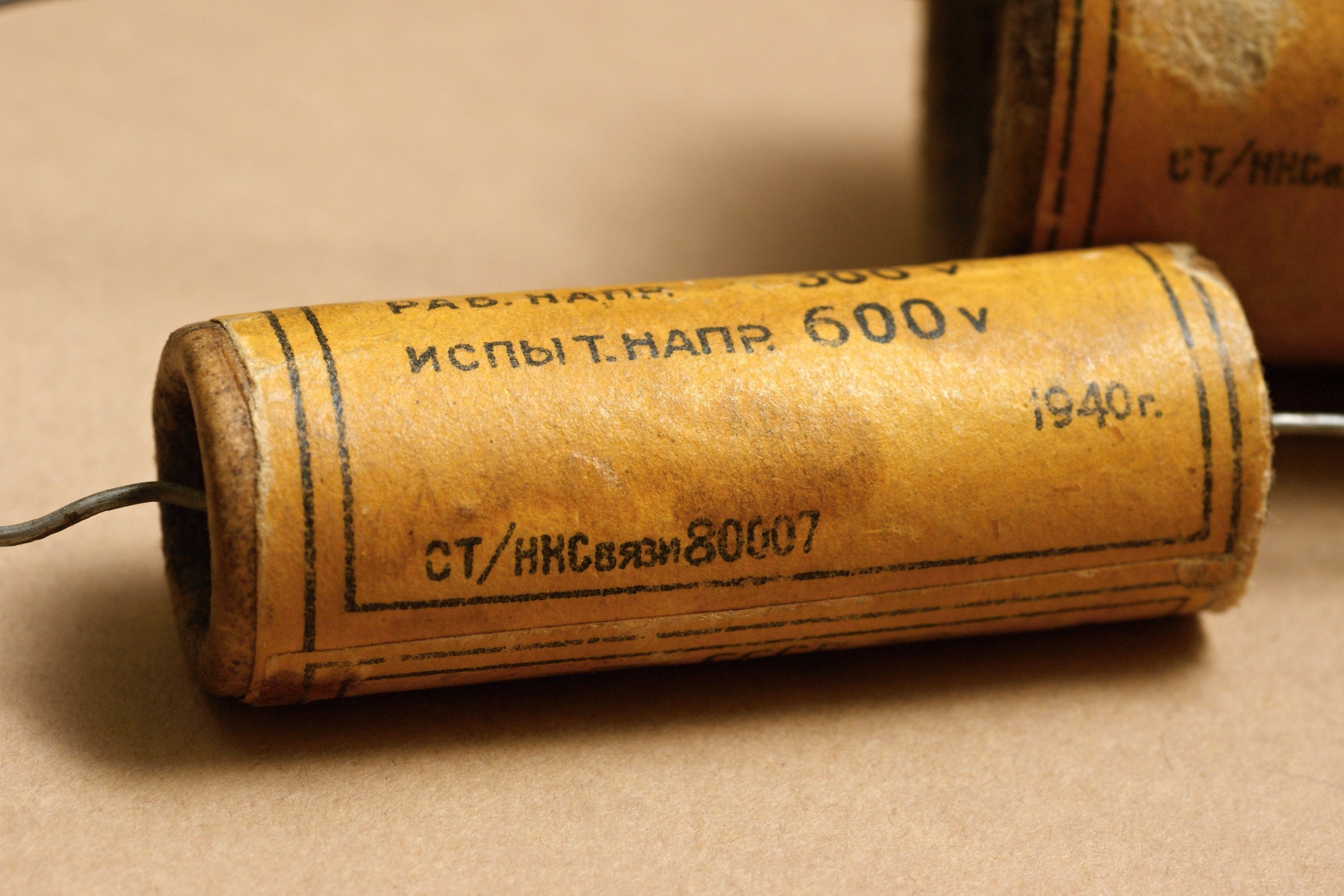

конденсатор БИК

конденсатор БИК

конденсатор БИК


(фото с форума Аудиопортал)

конденсатор БИК

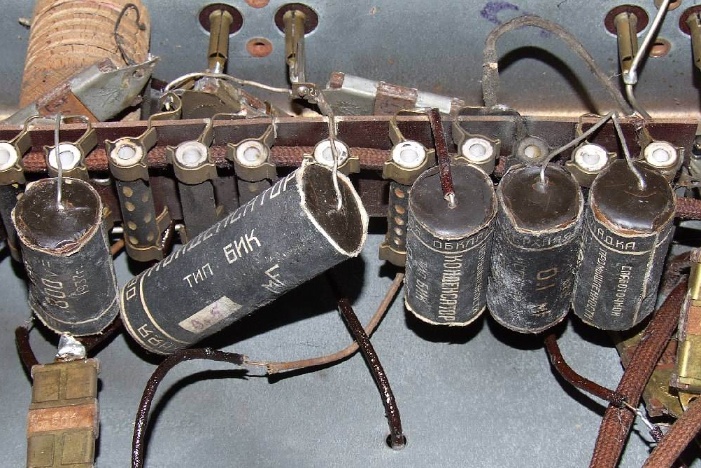

(шасси приемника РИС-35 1937 года; фото с сайта Военное радио СССР и бытовая радиотехника)
