БКУ-1

Реле. Точнее, это Бесконтактное Коммутирующее Устройство.

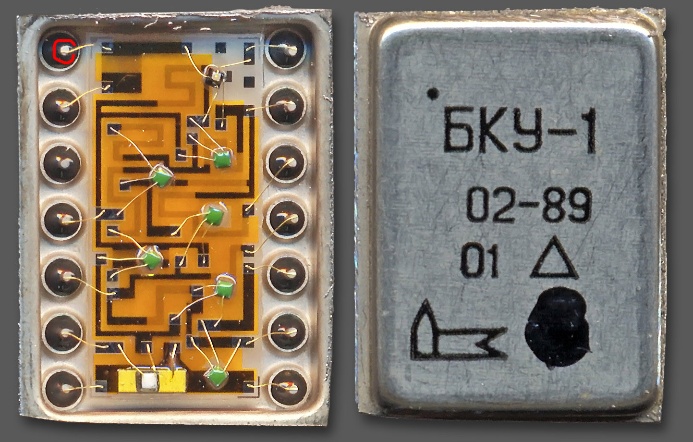

Но, как видно даже по внешнему виду, не обычное, не электромагнитное. А полупроводниковое; так что его следовало бы отнести к гибридным схемам. Но на сайте производителя - НПП "Старт", г.Новгород - оно размещено среди реле. Ну, и я не буду нарушать традицию...

Технические данные

Параметры выходной цепи:
Коммутируемый ток - 0,005...1,0 А
Коммутируемое напряжение - 5...32 В
Максимальное коммутируемое напряжение - 43 В
Максимальное импульсное коммутируемое напряжение (при Tи=10мс) - 50 В
Ток утечки закрытого устройства - не более 0,06 мА
Остаточное напряжение на открытом устройстве - не более 0,9 В
Параметры цепи управления:
Входное напряжение срабатывания/несрабатывания - 3,1/1,12 В
Входной ток срабатывания/отпускания - 3,4/1,12 мА
Время срабатывания/отпускания - 13 мкс
Сопротивление изоляции входа от выхода - 109 Ом
Собственный потребляемый ток (закр/откр.) - 2/5 мА
Условия эксплуатации:
Температура -60°...60°С
Влажность 98% при 35°С
Давление 670...30300 Па
Вибронагрузки (в диапазоне 1...3000 Гц) до 15 g
Ударопрочность 500 g

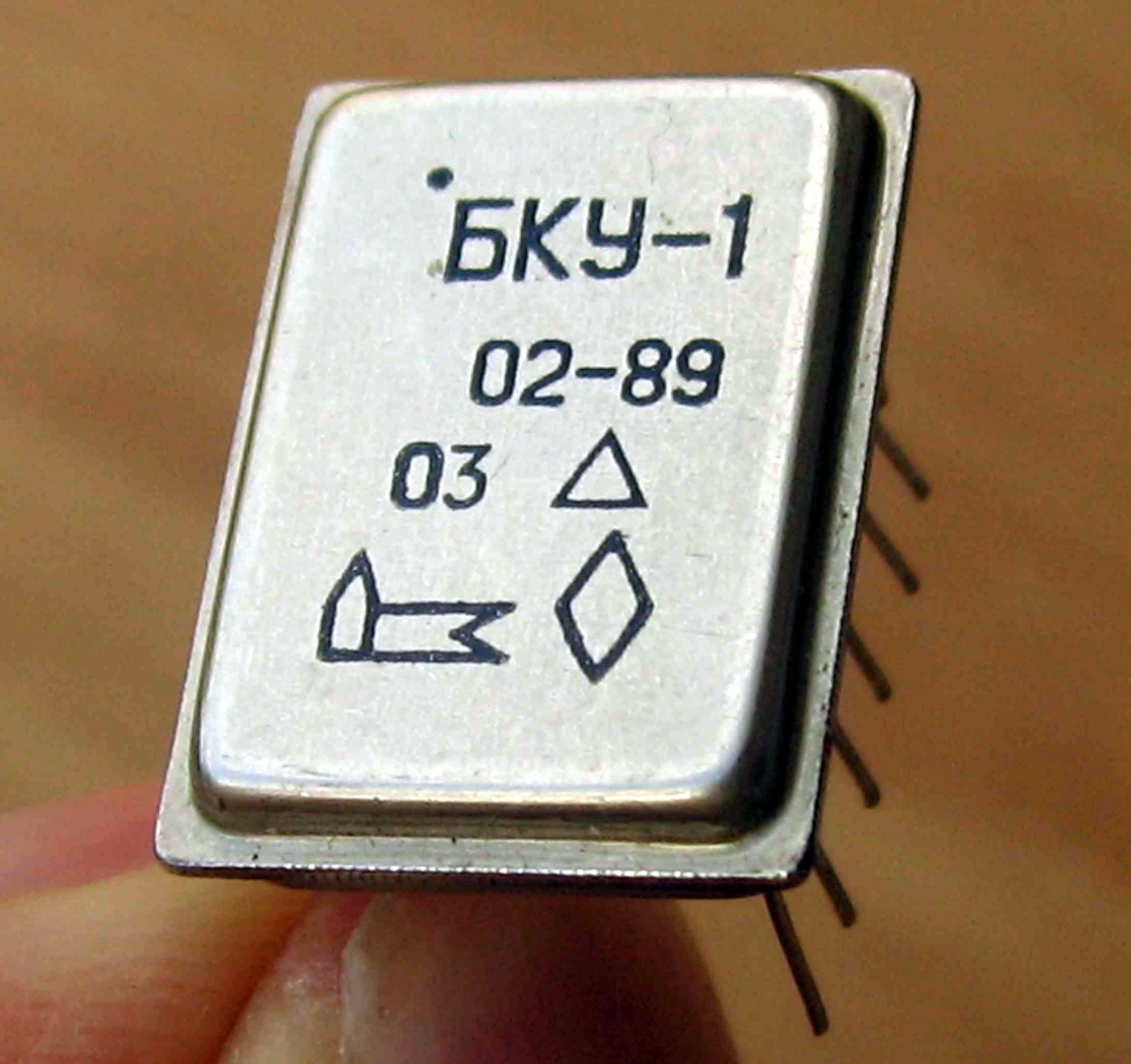

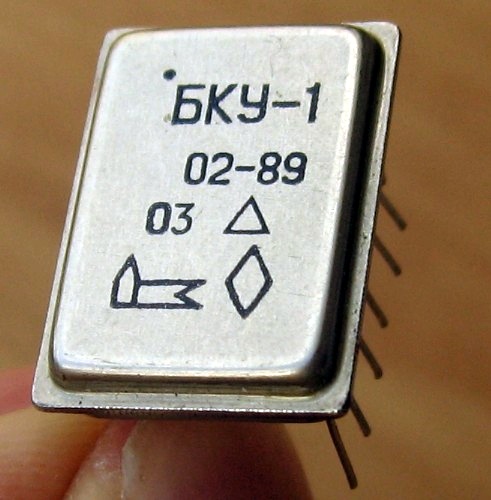

(фото Александра Назаренко)
