БП

Конденсаторы с Бумажным диэлектриком, Плоской конструкции. Также были известны под названием "тип Треву"; видимо были скопированы с соответствующих зарубежных образцов.

Весьма древний тип, выпускались еще до войны... Производитель у большинства не маркирован, а у некоторых довоенных экземпляров это ленинградский заводом "Радист" (с 1964г. в ПО "Красная заря", с 1974г. в ПО "Северная Заря"). Послевоенные образцы встречаются и от Одесского завода радиодеталей.

О них очень мало упоминаний в литературе.

Предназначались преимущественно для телефонной аппаратуры. Имели негерметичную конструкцию - в прямоугольном металлическом корпусе открытого типа с изоляционной крышкой; в результате плохо переносили повышенную влажность и были заменены на более устойчивые типы (МКВ).
Диэлектрик - бумага пропитанная парафином (для конденсаторов группы I, с температурным диапазоном -50...+45°С) или церезином либо галоваксом (хлорнафталином) (группа II, -50...+60°С). Металлический копус проваривался или пропаивался по швам и окрашивался краской для защиты от коррозии.

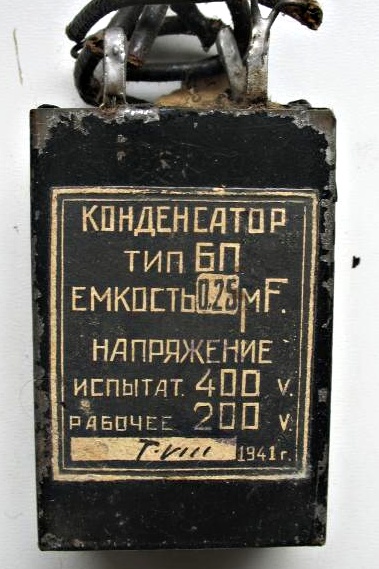

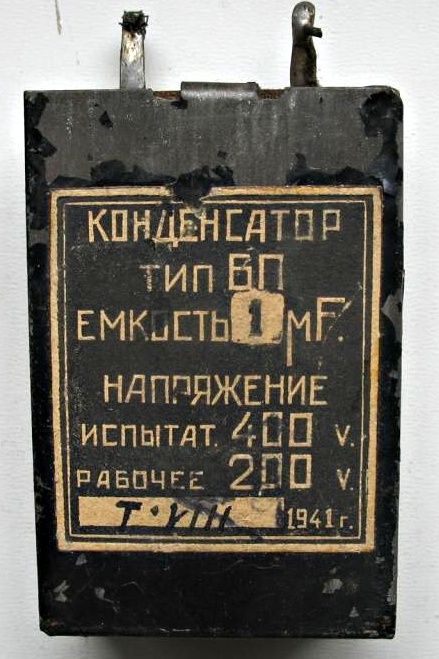

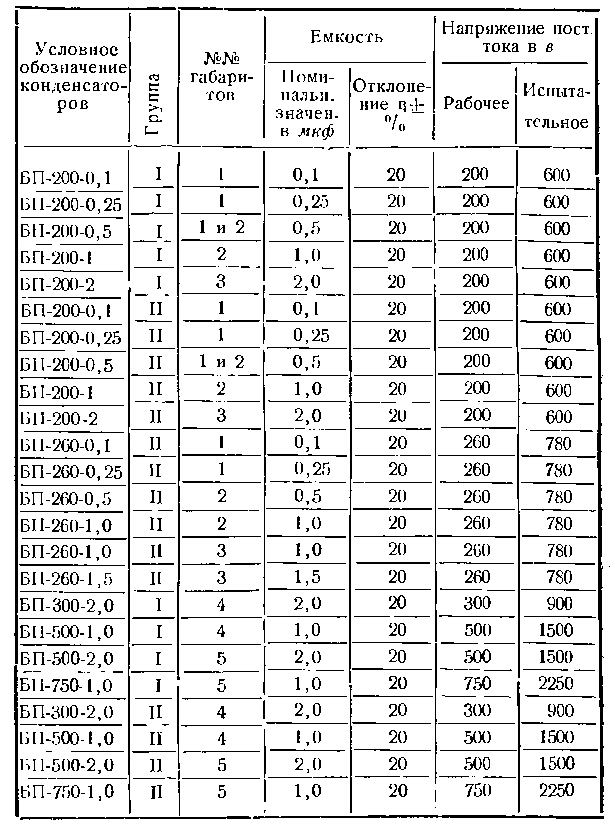

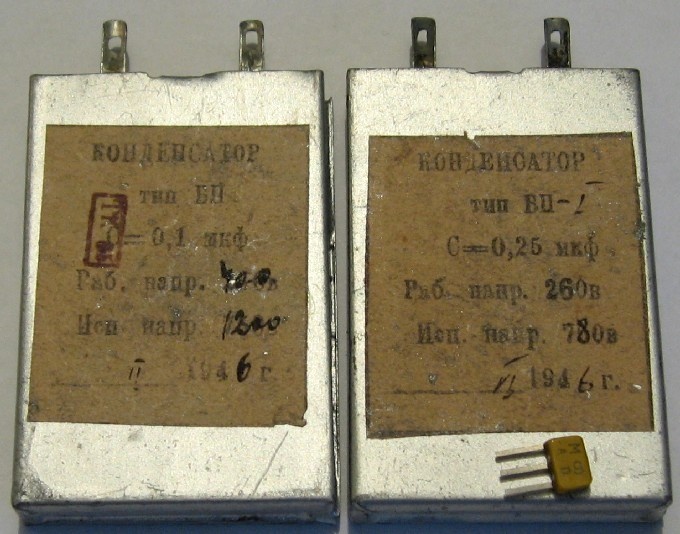

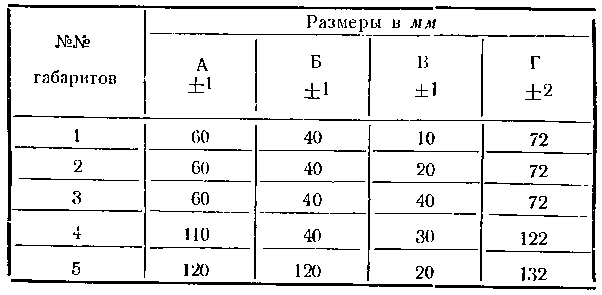

Выпускались емкостью от 0,1 до 2 мкФ (допуск +20%), на рабочее напряжение от 200 до 750 В; интересно отметить что первый конденсатор на фото рассчитан на нестандартные значения напряжения (рабочее 400 В, испытательное 1200 В).

ТКЕ не более 1,5x10-3 1°C.

Остаточное изменение емкости, измеренное через 24 часа после испытания при максимальной температуре, не превышает 6% от значения, измеренного при нормальной температуре.

Конденсатор в нормальных условиях, не пробиваясь, выдерживает в течение одной минуты испытательное напряжение постоянного тока, приложенное между выводами и между любым из выводов и корпусом.

Конденсатор выдерживает испытание в течение 4 часов двойным рабочим напряжением постоянного тока при максимальной рабочей температуре.

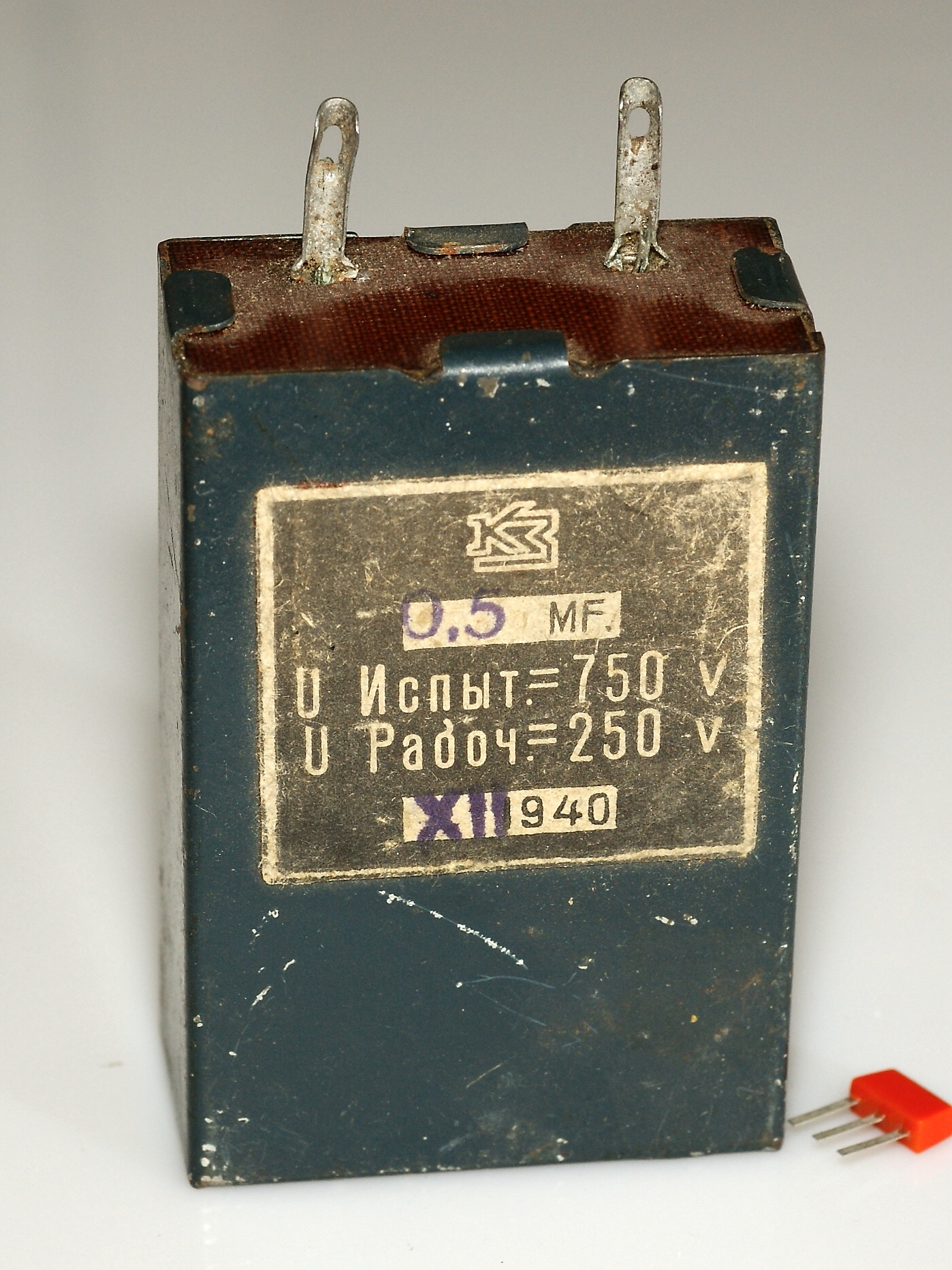

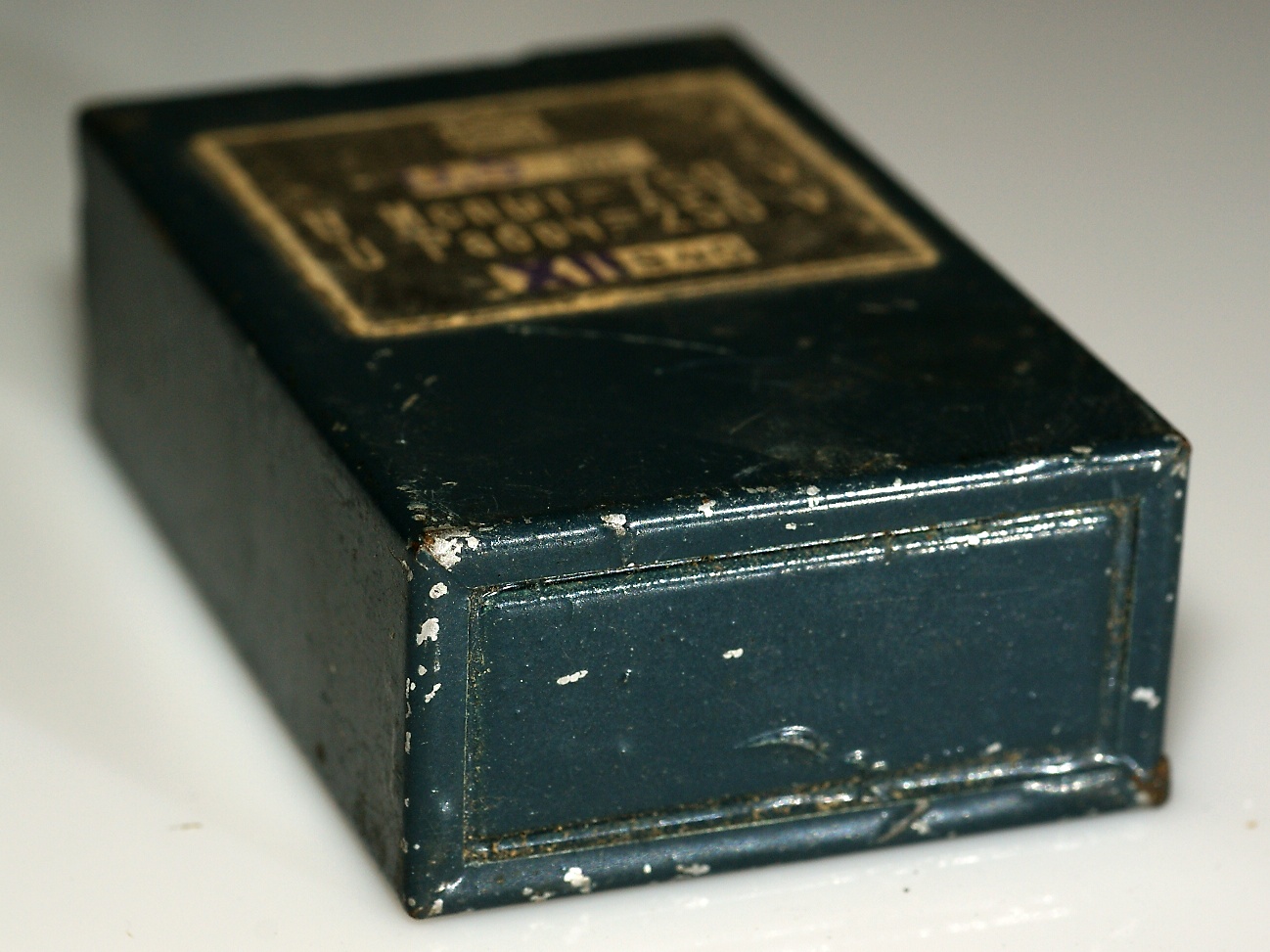

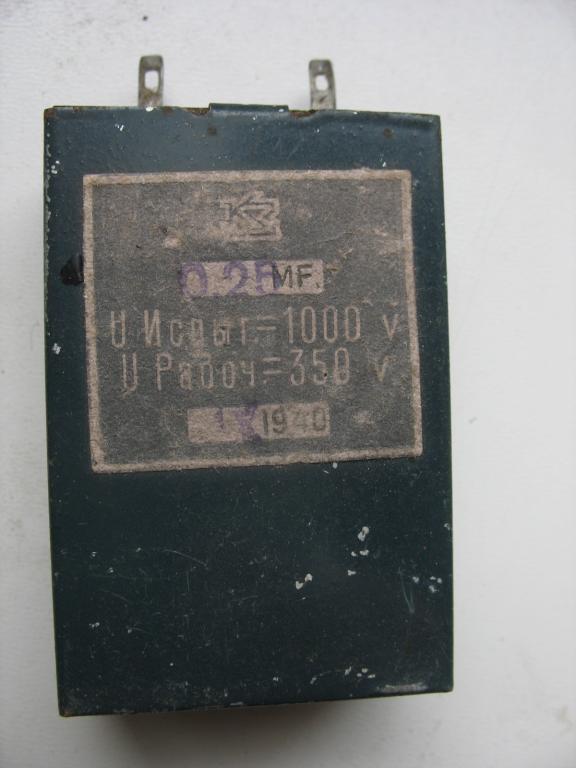

Конденсатор из приемника "Пионер", 1940 год:


(фото с сайта Отечественная Радиотехника 20 Века)

Сопротивление изоляции между выводами, а также между каждым выводом и корпусом, измеренное в нормальных условиях (в МОм):

Номинальное значение емкости (мкФ) 0,1 0,25 0,5 1,0 1,5 2,0
Сопротивление изоляции I и II групп 1000 800 400 200 150 100

Сопротивление изоляции конденсатора после 48-часового пребывания в камере с относительной влажностью воздуха 95% при температуре +20+5°С, измеренное не позже 40-минутного пребывания в нормальных условиях, не ниже 25% от величины, указанной в таблице.

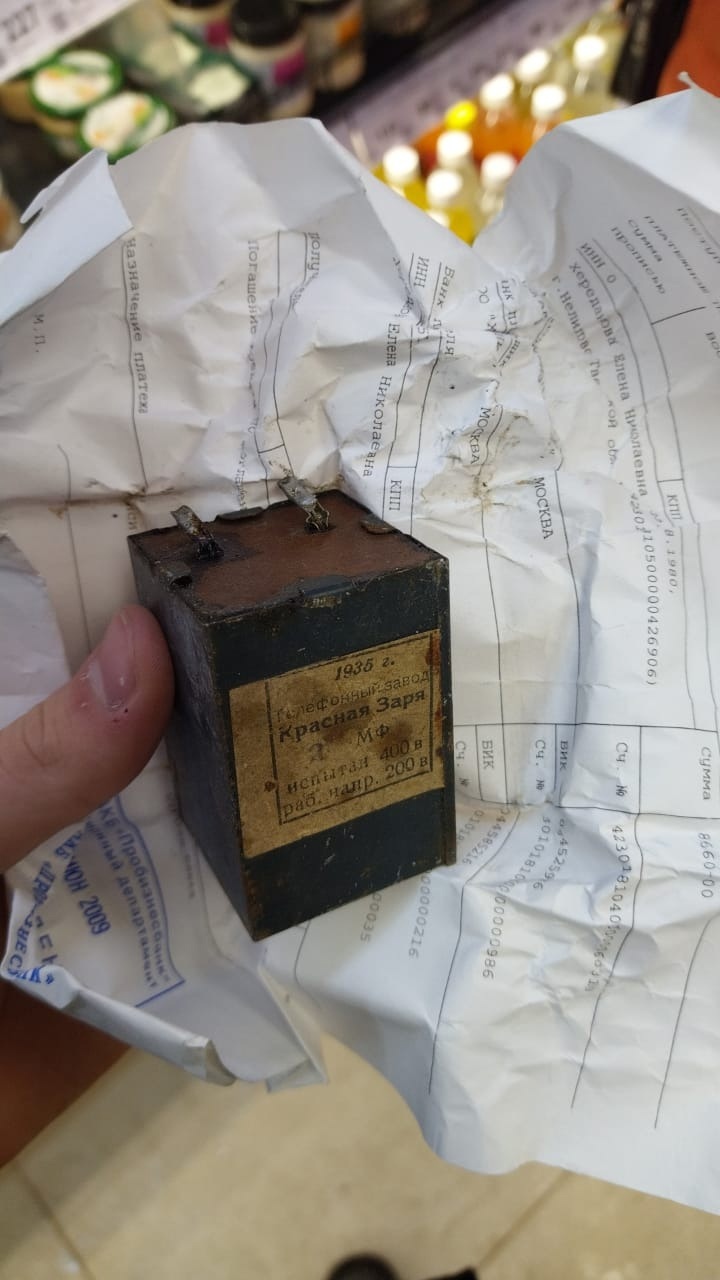

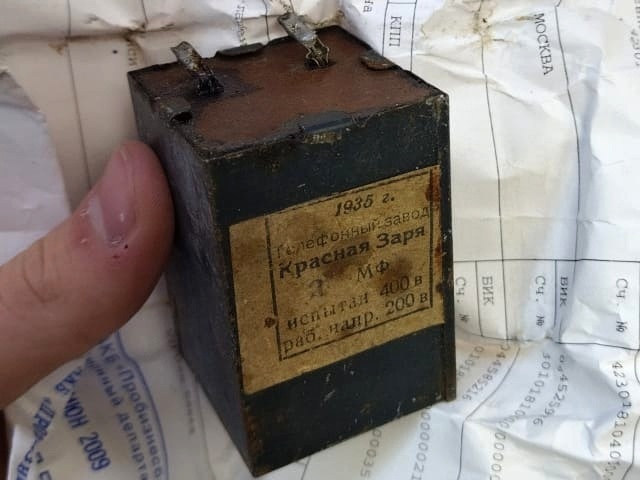

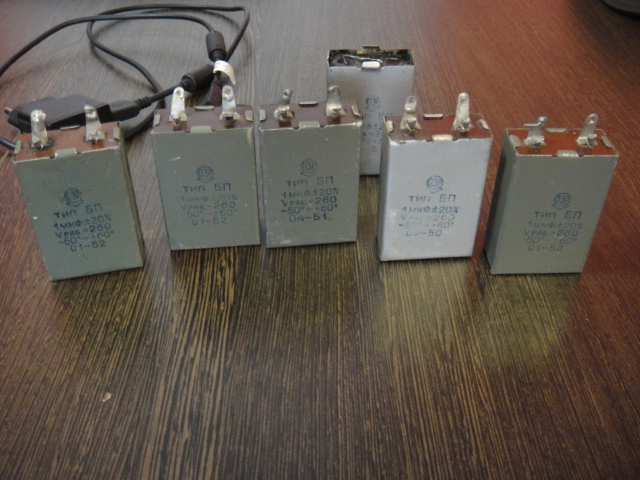

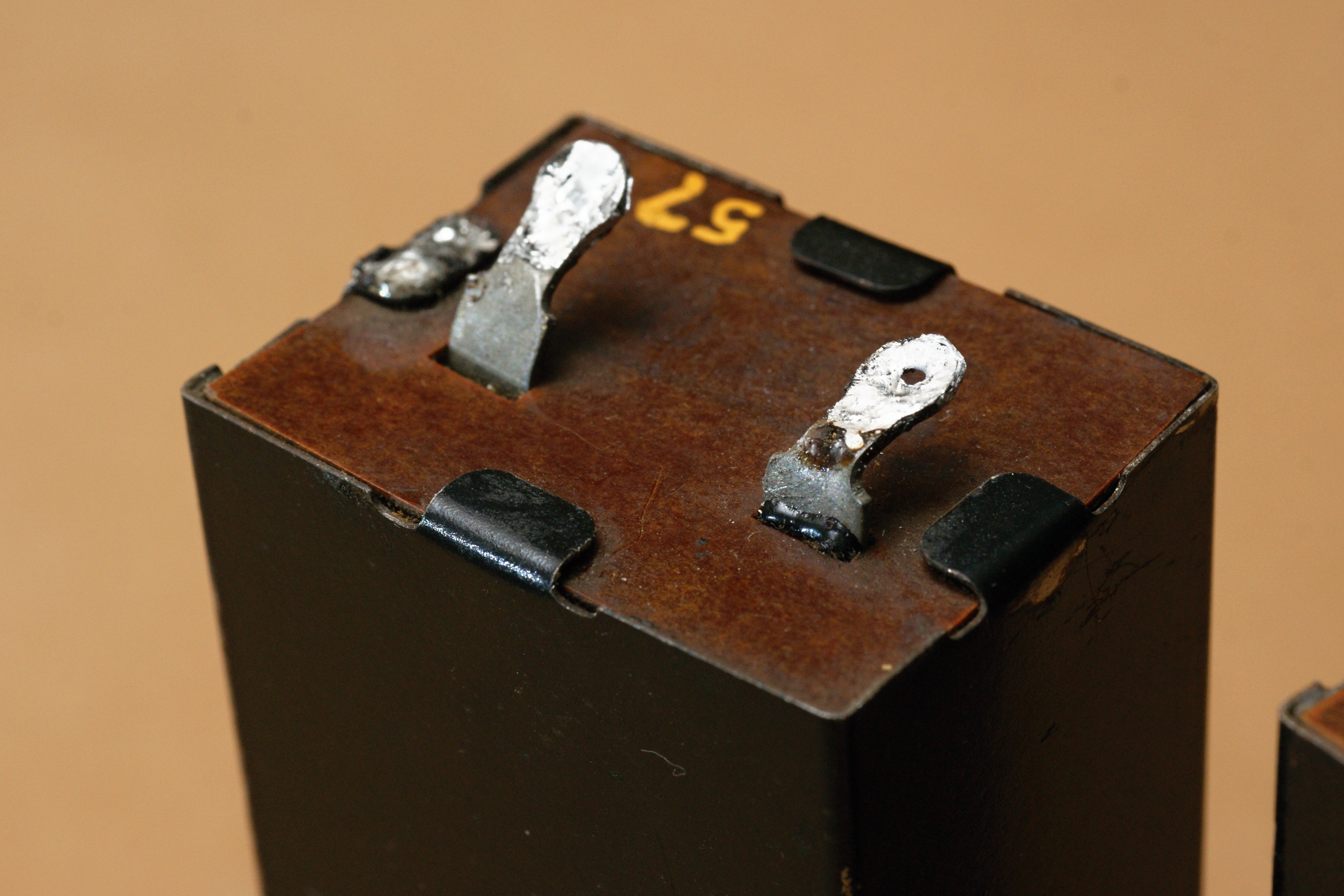

(фото с форума Flyback.org.ru)

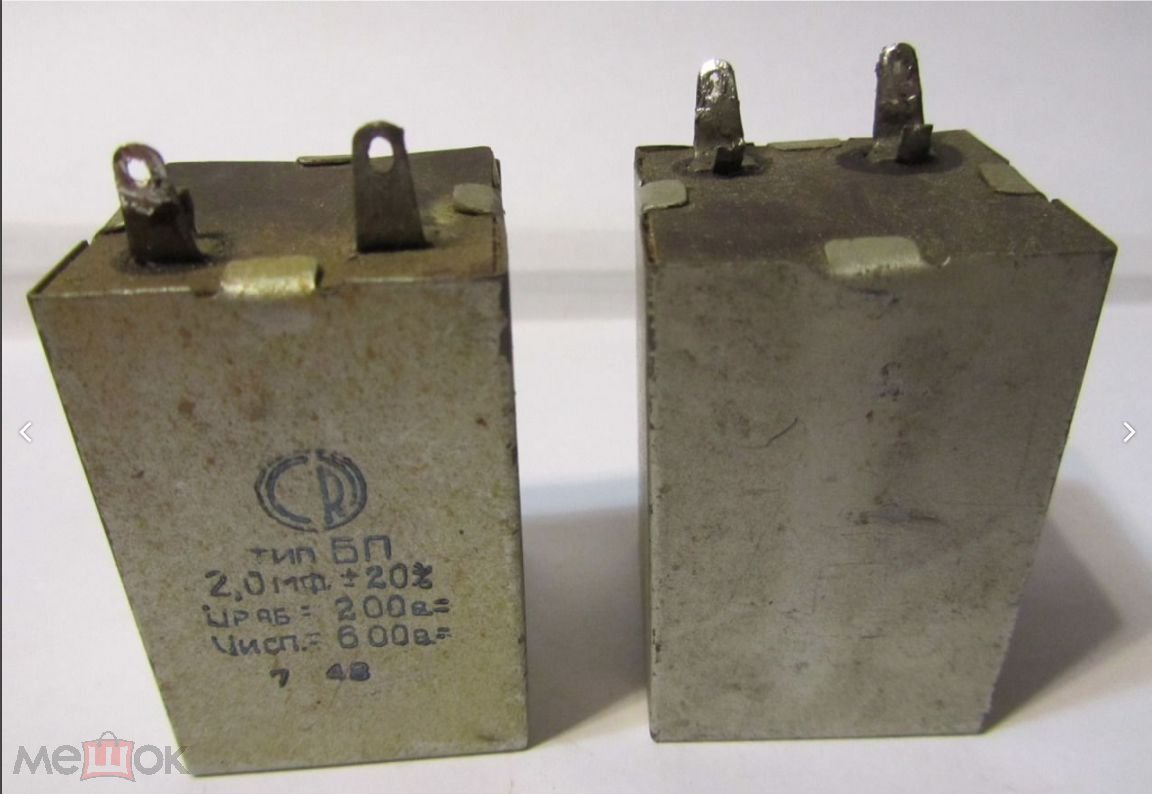

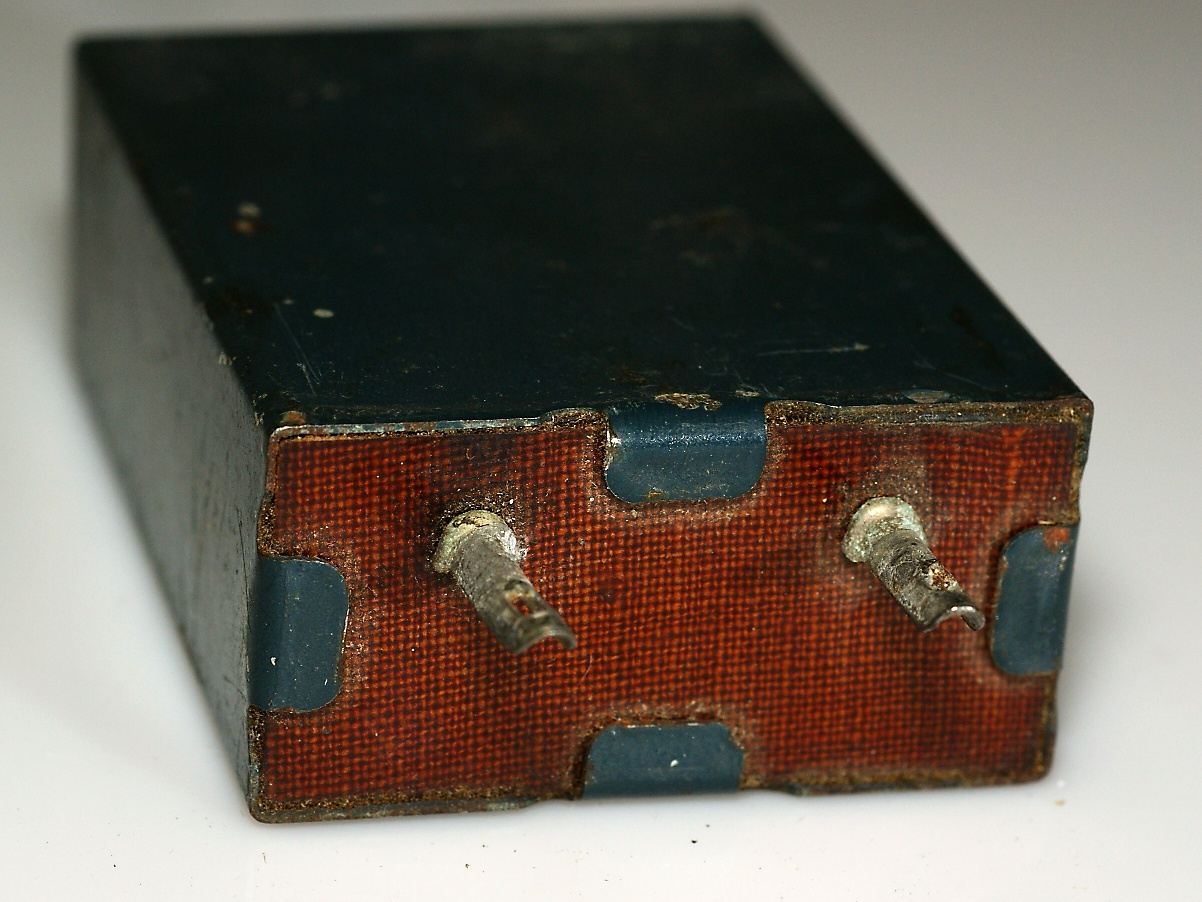

(фото с аукциона Molotok.ru)

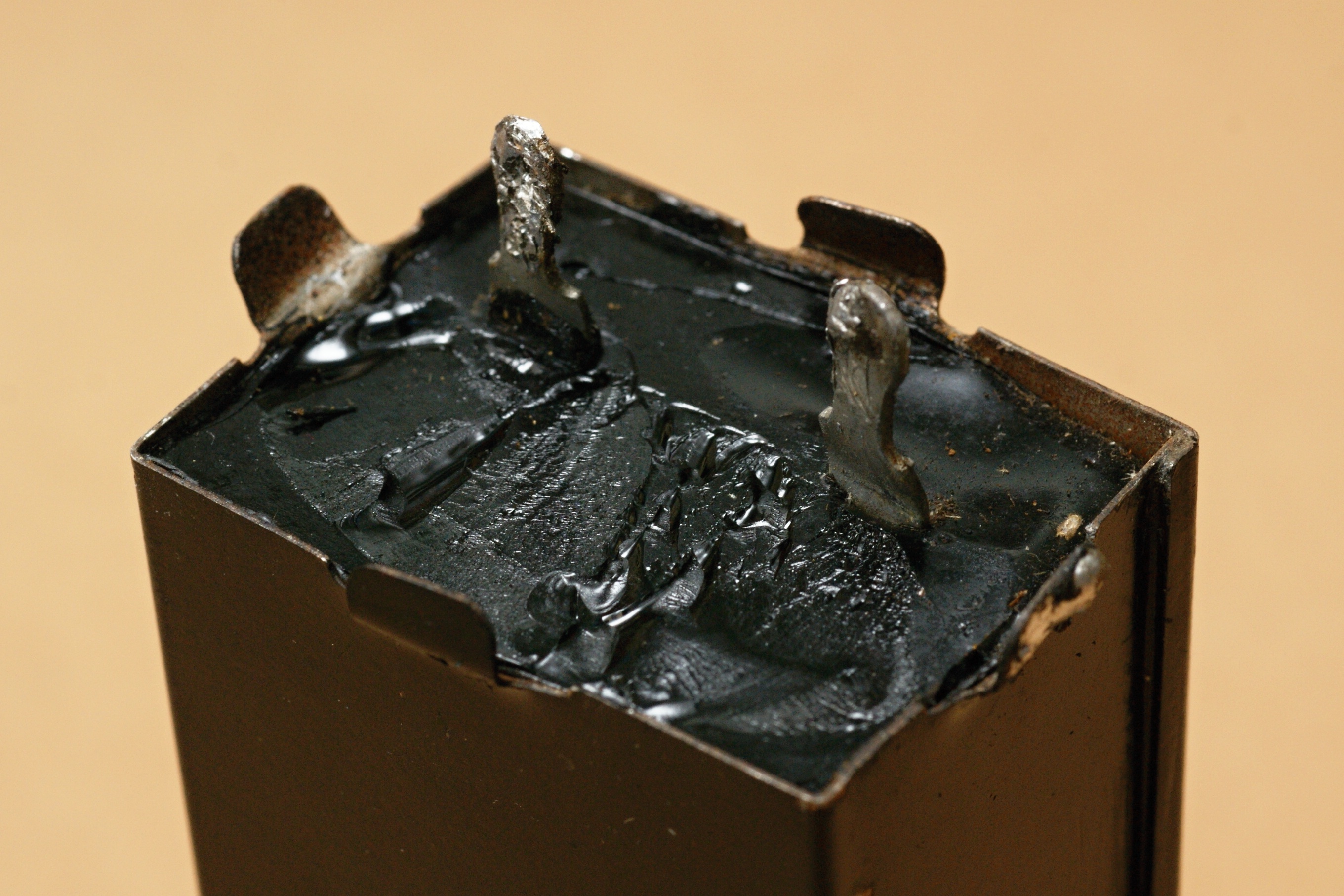

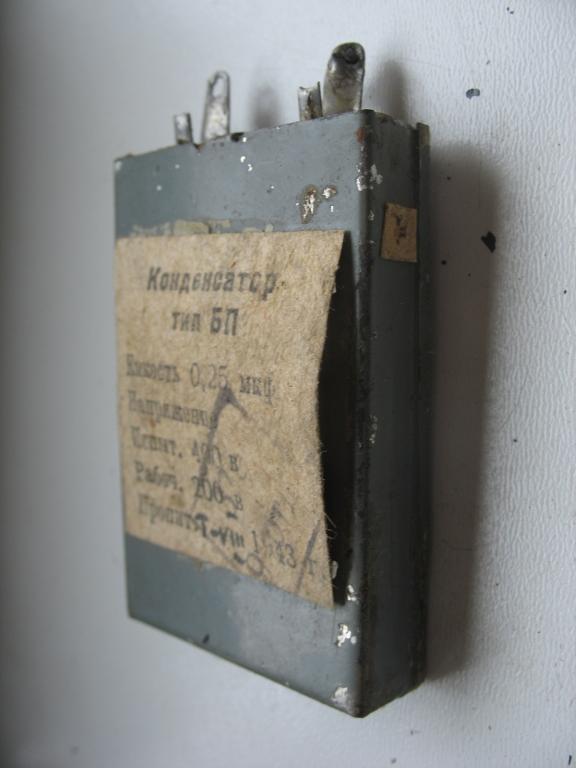

(фото с аукциона Molotok.ru)

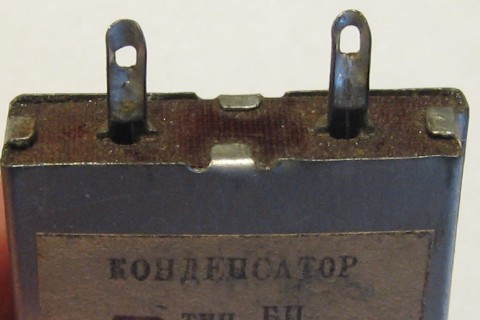

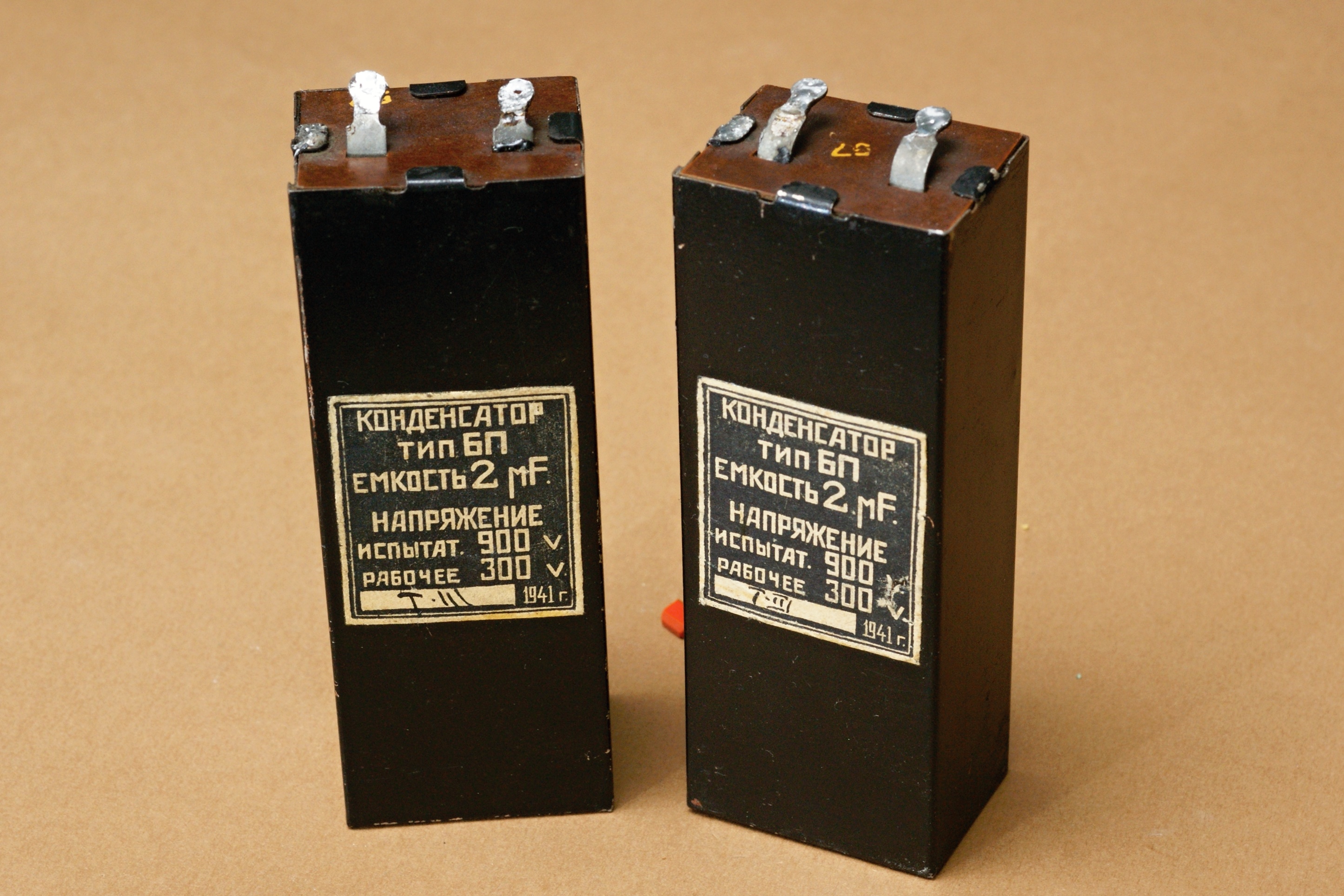

(фото с аукциона Molotok.ru)


(фото с форума Аудиопортал)


(фото с аукциона Molotok.ru)

(фото с аукциона Molotok.ru)


(фото с аукциона Molotok.ru)


(фото с  форума 4X)

(фото с форума Аудиопортал)

Источники:

1. Справочник по радиоаппаратуре для инженеров и техников связи Гражданского Воздушного Флота. Радионавигационное оборудование аэропортов. Редакционно-издательский отдел Аэрофлота. Москва - 1948.
2. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949.
3. Элементы и детали любительских радиоприемников (справочная книга). Под общей редакцией В.В. Енютина. М.-Л., Госэнергоиздат, 1950. (Массовая радиобиблиотека. Вып. 55).
4. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.
5. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. - Киев.: Государственное издательство технической литературы Украины, 1949.
6. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
7. Ренне В.Т. Электрические конденсаторы. - "Энергия", Ленинградское отделение, 1969.
