БП1-2

болометр БП1-2

Иммерсионный полупроводниковый (оксидный кобальто-марганцевый) болометр. Имеет 2 чувствительных элемента 1,54 мм2 и входную линзу из германия.

Применяется в качестве приемников инфракрасного излучения в аппаратуре автоконтроля ответственных узлов железнодорожного подвижного состава (колесных пар, подшипников и др.).

Производитель - питерский НИИ "Гириконд".

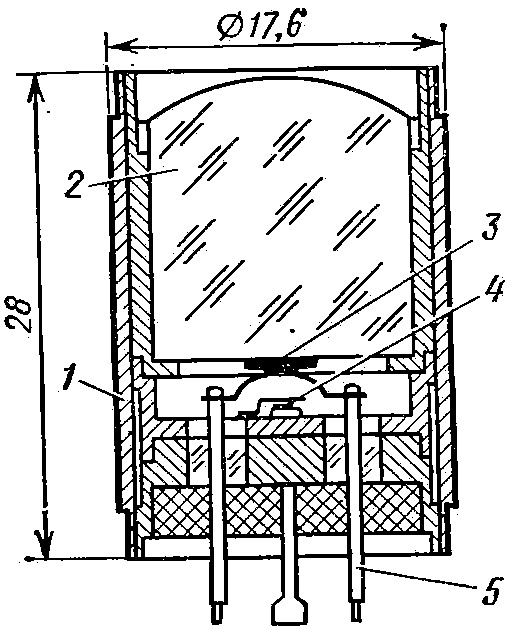

1 — корпус;
2 — линза;
3 и 4 — активный и компенсационный элементы;
5 - выводы

Основные данные

Область спектральной чувствительности - 1-20 мкм
Угол обзора - 5 град
Сопротивление чувствительного и компенсирующего элементов - 2,5 МОм
Интегральная вольтовая чувствительность - 80 В/Вт (по некоторым источникам 50 В/Вт)
Постоянная времени - 5 мс
Обнаружительная способность - 1х108 Вт-1*Гц-1/2 (20 Гц)
Диапазон рабочих температур +1...+50°С (по некоторым источникам -60...+60°С)

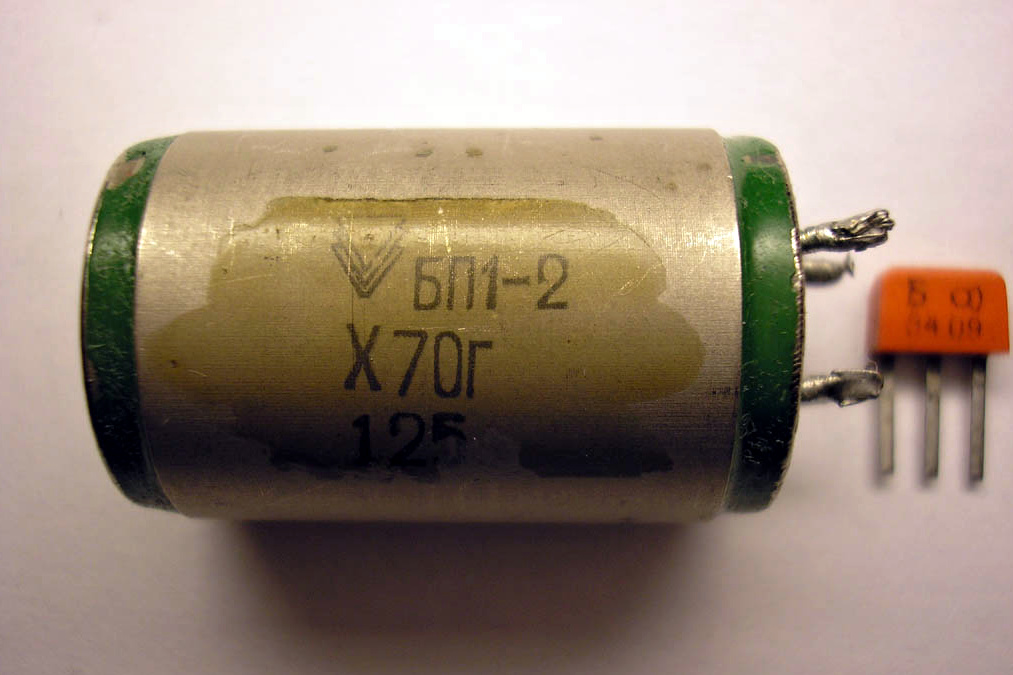

болометр БП1-2

болометр БП1-2

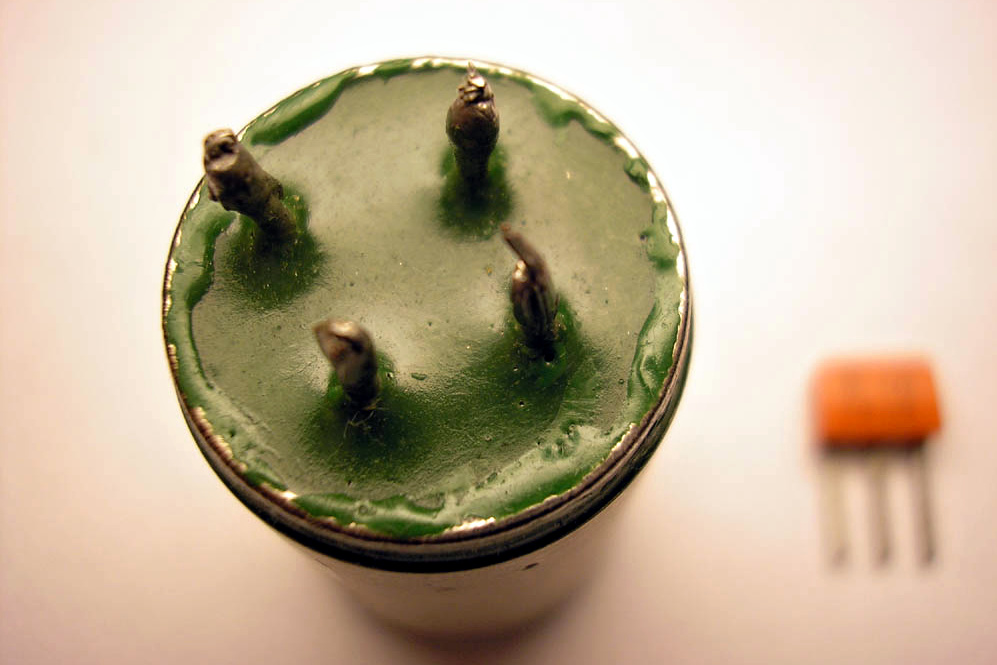

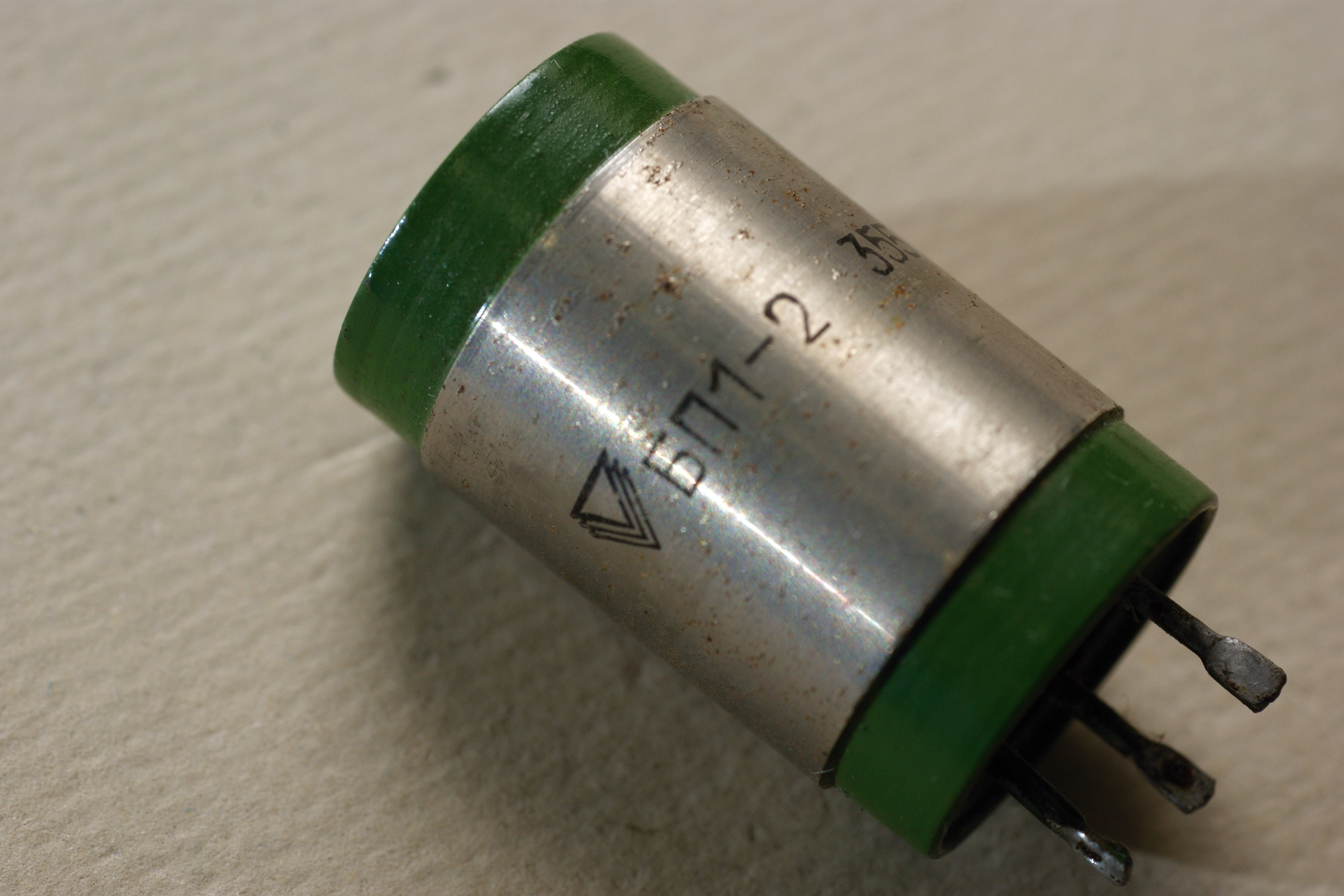

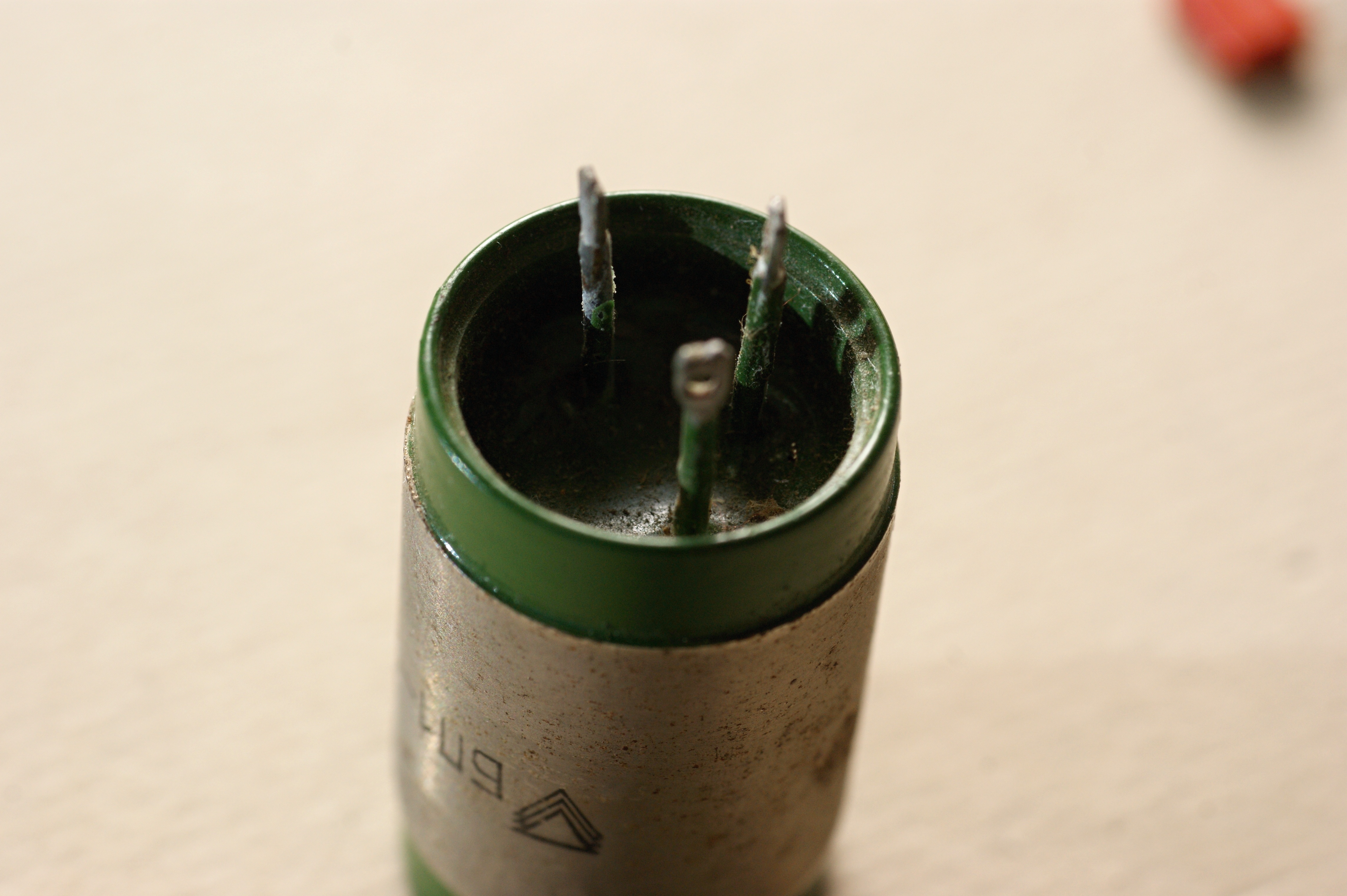

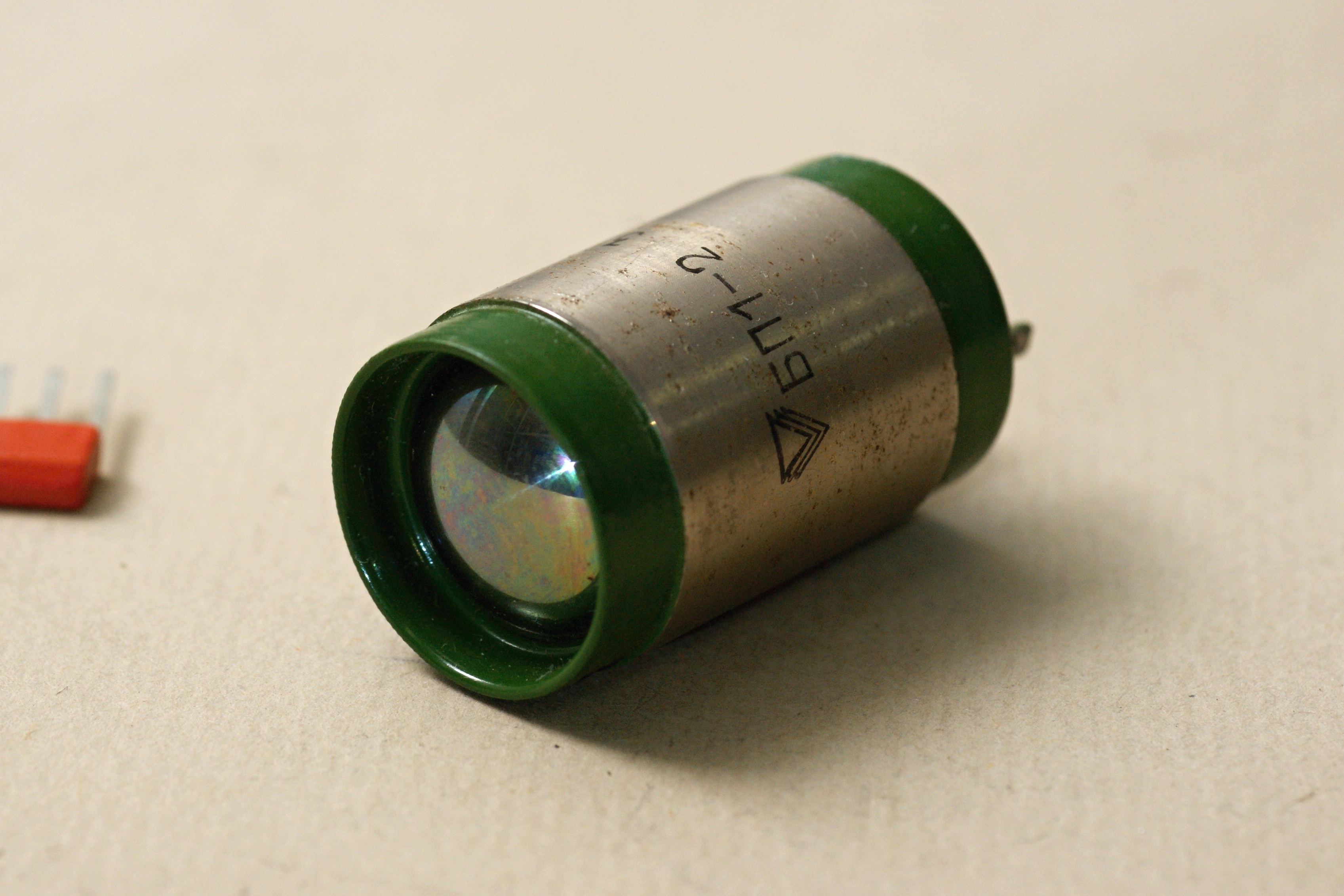

(фото Александра aka shyrik)


(фото Александра aka shyrik)

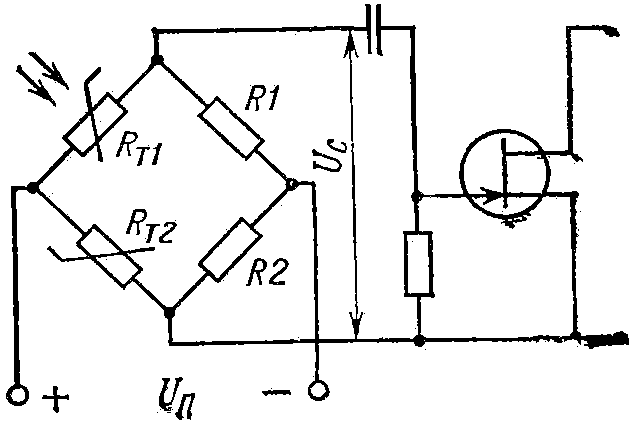

Схема включения:

Источники:

1. Бодиловский В.Г. Полупроводниковые и электровакуумные приборы в устройствах автоматики, телемеханики и связи: Учебник для техникумов ж.-д. трансп.- 5-е изд., перераб. и доп.- М.: Транспорт, 1986.
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
3. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
