БП-П

Старый, если не сказать - древний - тип бумажных конденсаторов. (Б)умажные в (П)лоском корпусе, (П) - ?

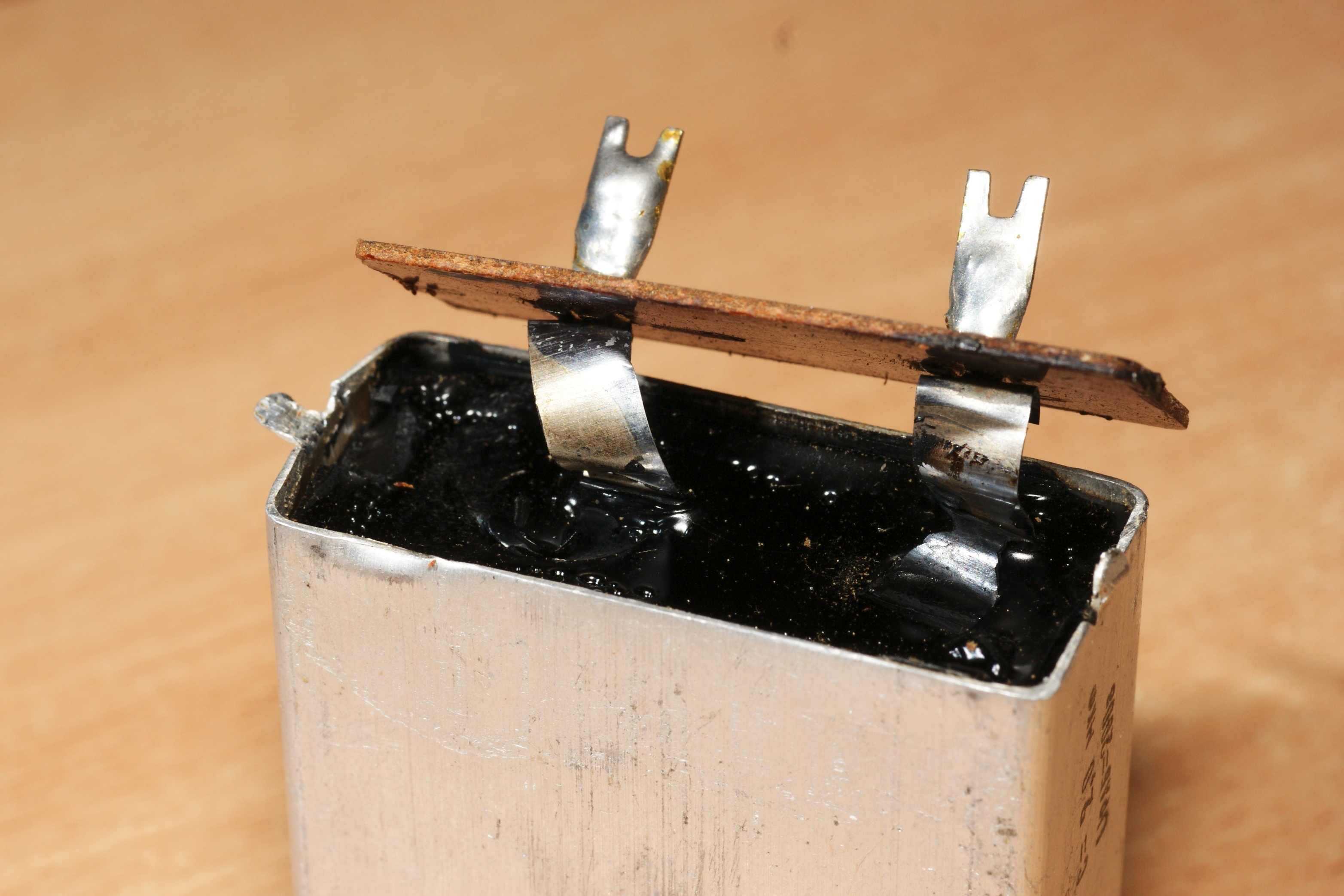

Это негерметизированные телефонные конденсаторы, рассчитанные на относительно мягкие условия работы (в закрытых помещениях). Поэтому они имели открытую конструкцию, защищенную от влаги заливкой битумом и пропиткой твердыми воскообразными массами, более дешевую по сравнению с герметизированными конденсаторами. Они применялись в телефонной аппаратуре в цепях постоянного и пульсирующего токов. Данных на них немного, диапазон ёмкостей - от 0,25 до 2 (либо 2х1) мкФ; номинальное напряжение 200 В... что любопытно, для этого типа конденсаторов не установлены гарантийные сроки службы и хранения :)))

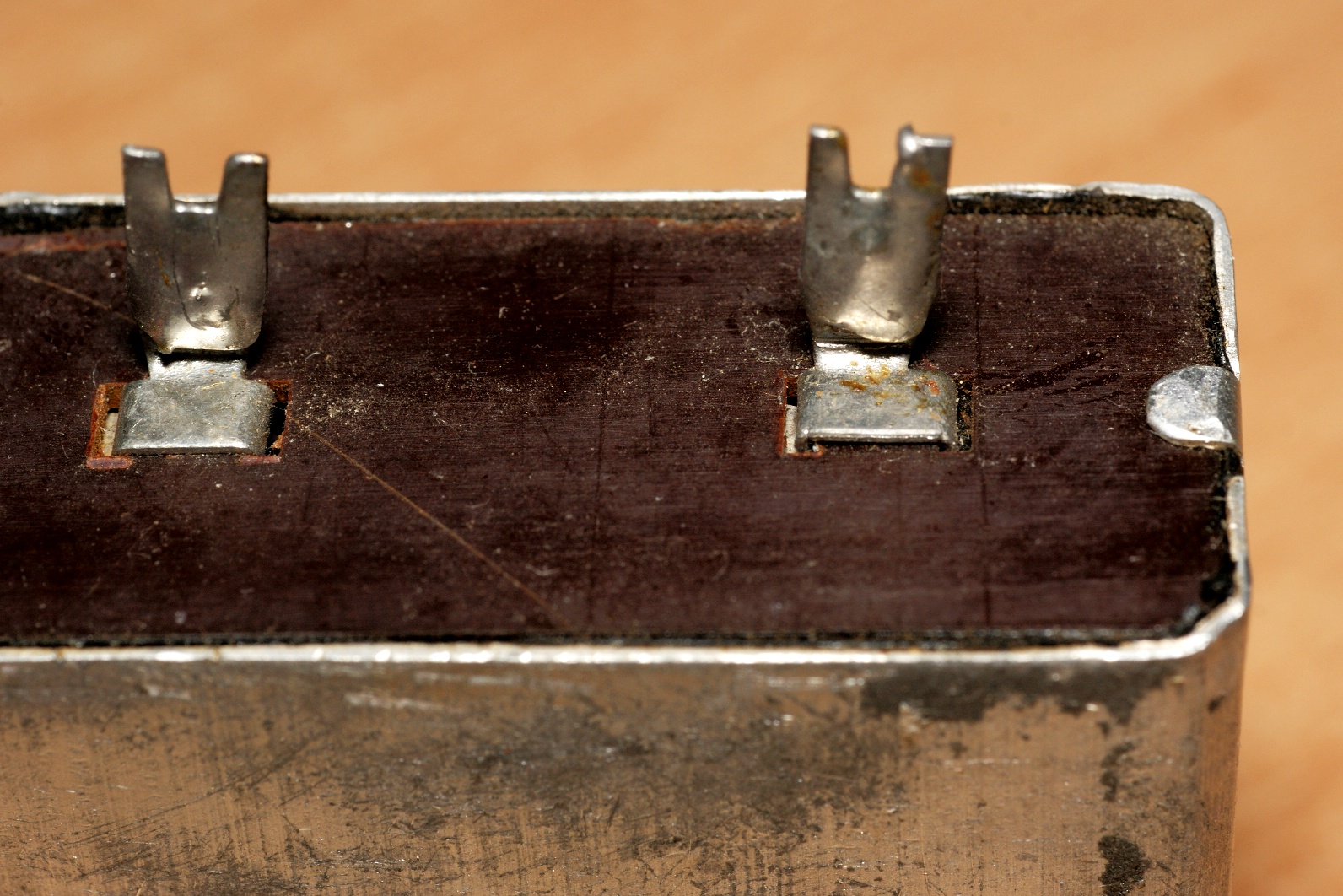

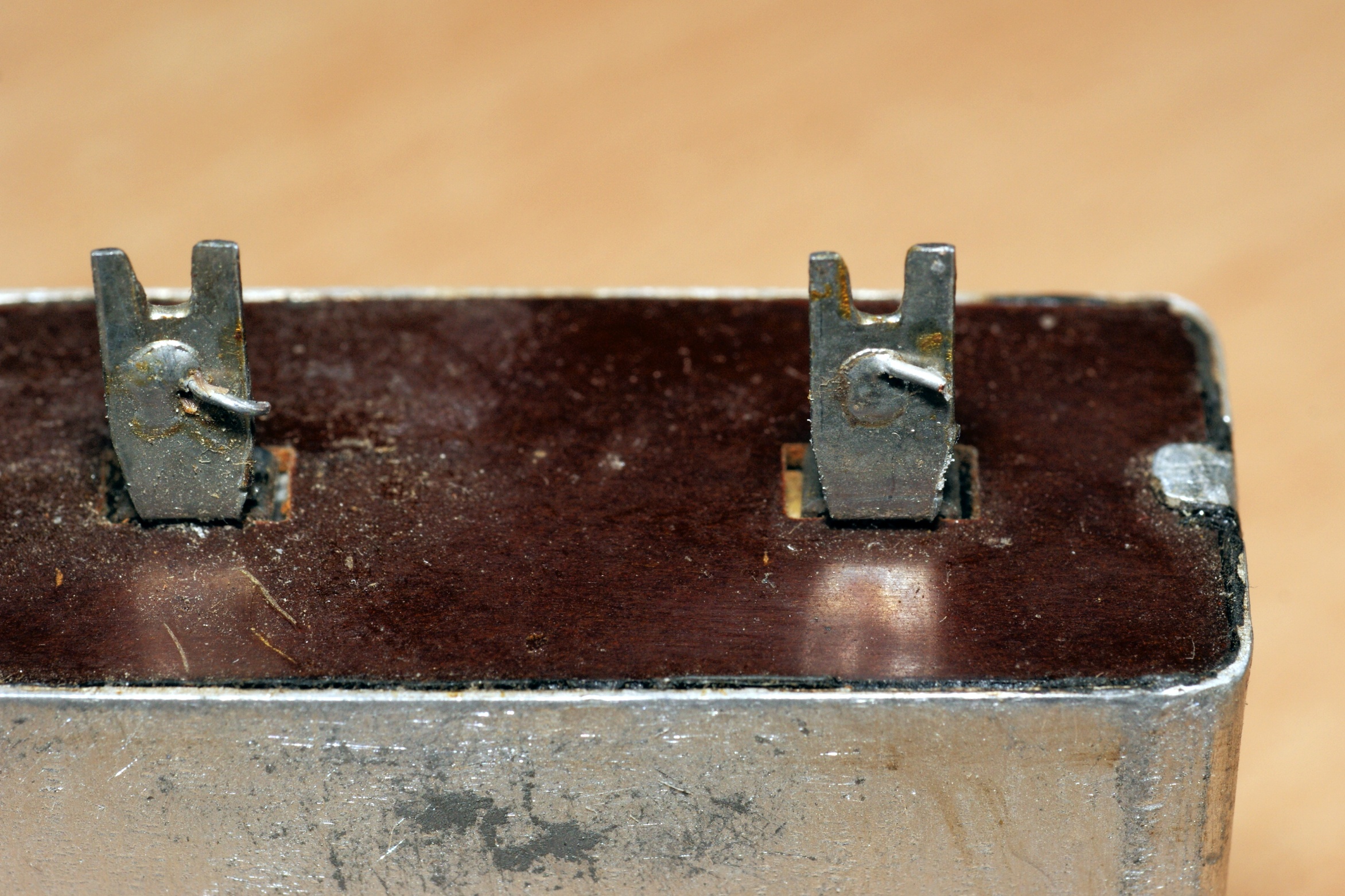

Крепление конденсаторов производится скобами. Выводы облужены и имеют отверстия для присоединения внешних проводников под пайку; выводы выдерживают растягивающее усилие в 2 кг.

Некоторые подробности можно посмотреть в справке из каталога радиодеталей Харьковского совнархоза 1964 года, а также в рекламном листке с Всесоюзной промышленной выставки 1956 года.

В дальнейшем они были модернизированы в К40-11.

Производители - завод "Мезон" (г.Санкт-Петербург), харьковский завод "Радиодеталь" (в дальнейшем "Элитан") и Новгородский завод конденсаторов, ныне ОАО "Заряд".


(фото с форума "Портативное ретрорадио")

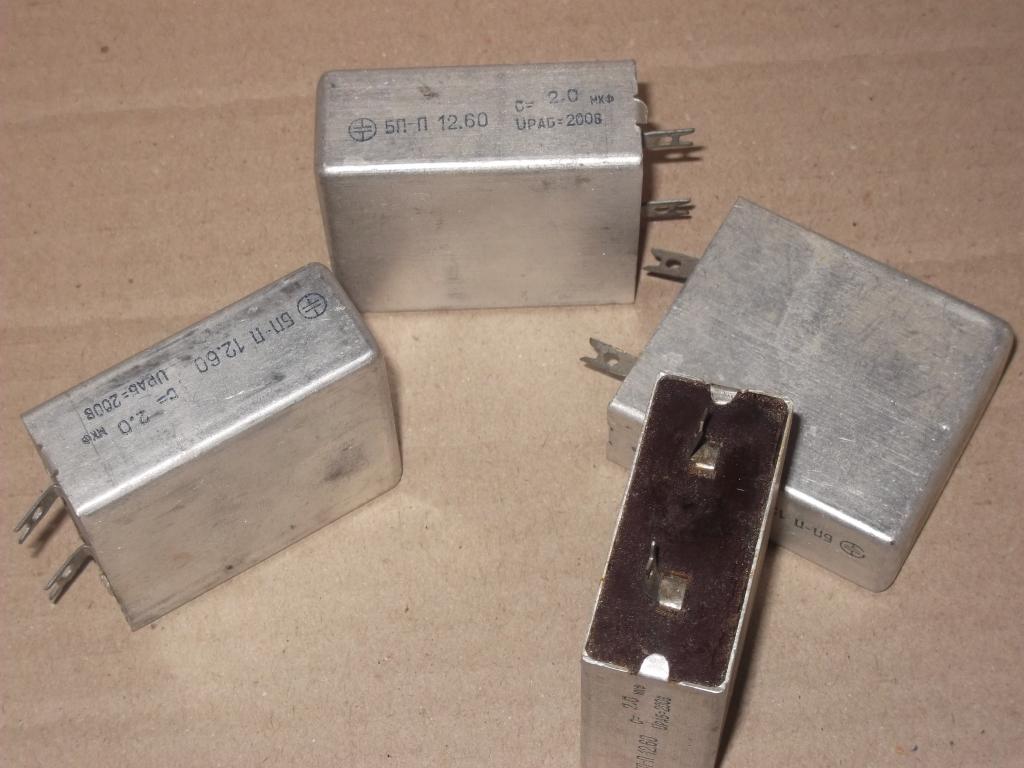

(фото с аукциона Aukro)

Источники:

1. Каталог радиодеталей. - Издательство "ПРАПОР", Харьков, 1964.
2. Лернер М.М. Выбор конденсаторов для электронных устройств, М., "Энергия", 1970 (Б-ка по радиоэлектронике. Вып. 24).
14. Меркулов В.И. Основы конденсаторостроения: Учебное пособие. - Томск: Изд. ТПУ, 2001.
