БГ4.685.224, БТ4.685.005 ... БТ4.685.073, НЗА4.685.003

Проволочные переменные резисторы средней мощности (4 Вт), на текстолитовых каркасах в пластмассовых корпусах.

Разработчик - предположительно Московский научно-исследовательский электромеханический институт (НИЭМИ). С 1942 года, тогда ещё как радиозавод № 465 с КБ, этот институт занимался разработкой и выпуском средств управления огнём зенитной артиллерии - СОН и ПУАЗО - а также электро- и радиокомпонентов для них.

Серийное производство первоначально было налажено на заводах, входящих в кооперацию с НИЭМИ - Кунцевском радиолокационном заводе (ныне Московский радиотехнический завод), Тульском заводе электроэлементов (ныне завод "Арсенал") и Марийском машиностроительном заводе, а с 1964 года, после создания специализированного резисторного Марийского завода радиодеталей (ныне завод "Контакт"), их выпуск был целиком перенесен в Йошкар-Олу.

БГ4.685.206 БТ4.685.005 БТ4.685.022 БТ4.685.050 БТ4.685.069 БТ4.685.073 НЗА4.685.003
БГ4.685.224 БТ4.685.015 БТ4.685.027
БТ4.685.031

Из особенностей - нестандартные по нынешним временам номиналы (к примеру, 25 или 5000 Ом).

Любопытно, что каждый конструктивный вариант и каждый номинал имели свой собственный номер ТУ, в результате число этих ТУ приближалось к сотне. Более того, все они вместе с резисторами других типов были сведены в групповые технические условия ОЖ0.468.517, что, на мой взгляд, создавало некоторую неразбериху.

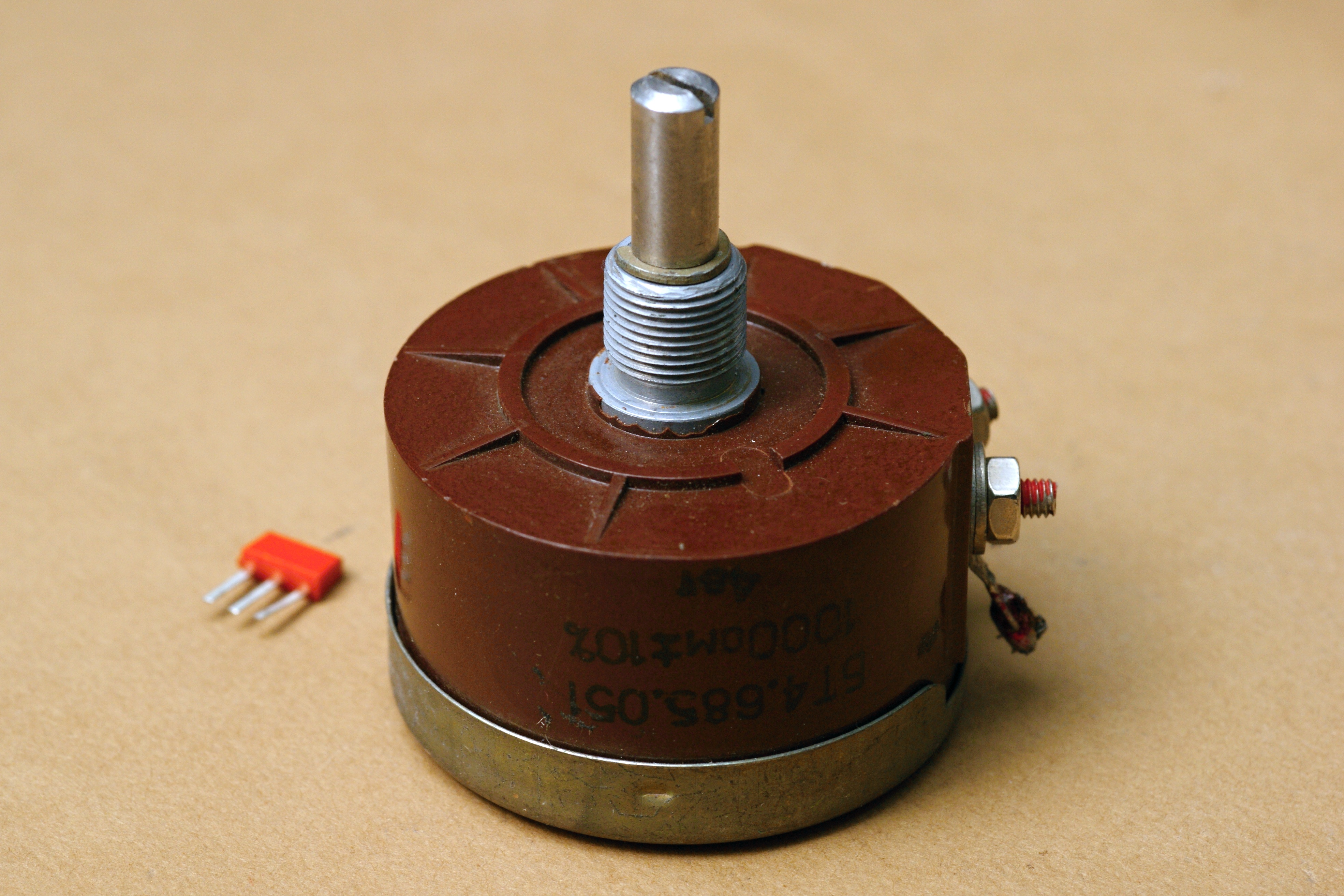

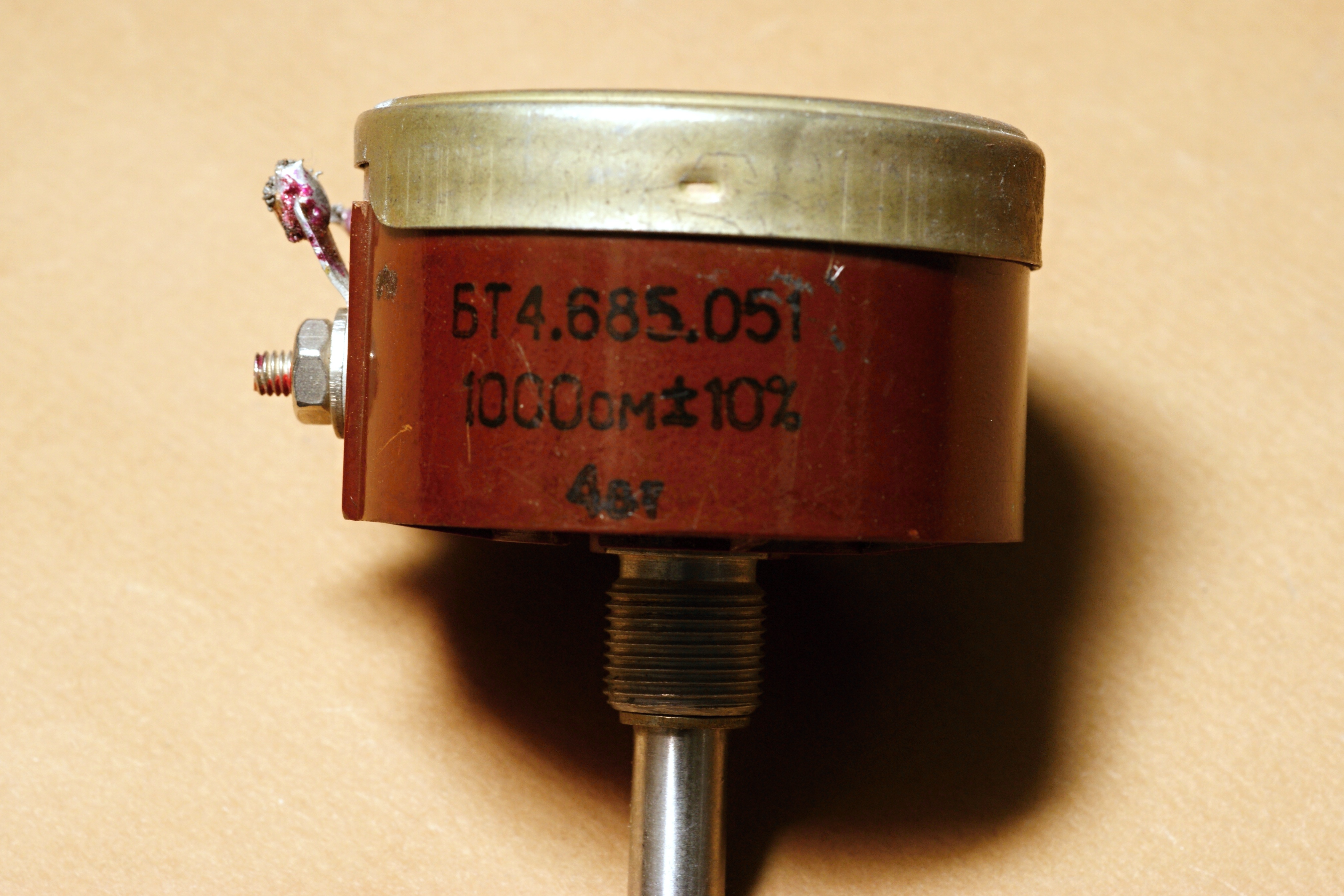

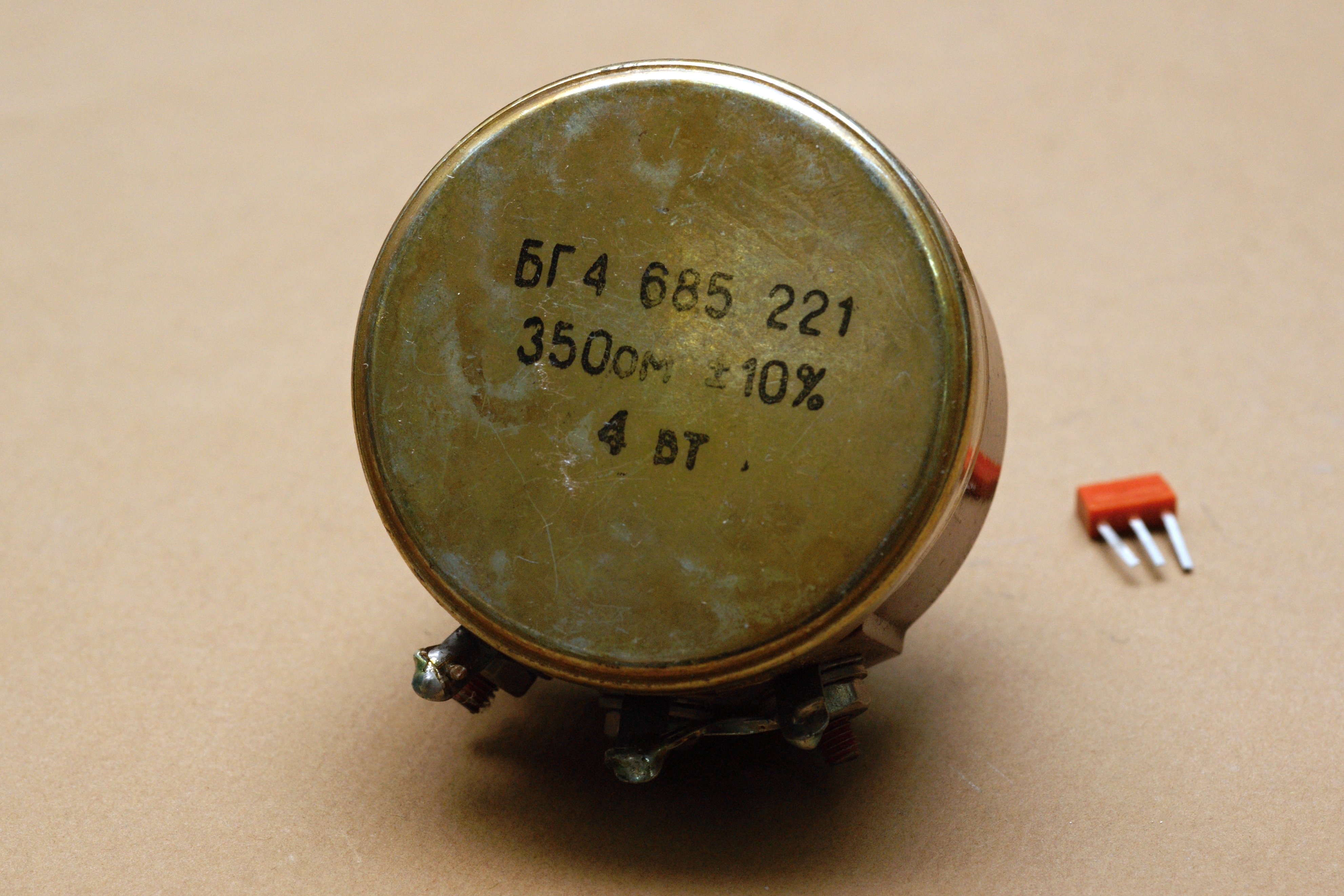

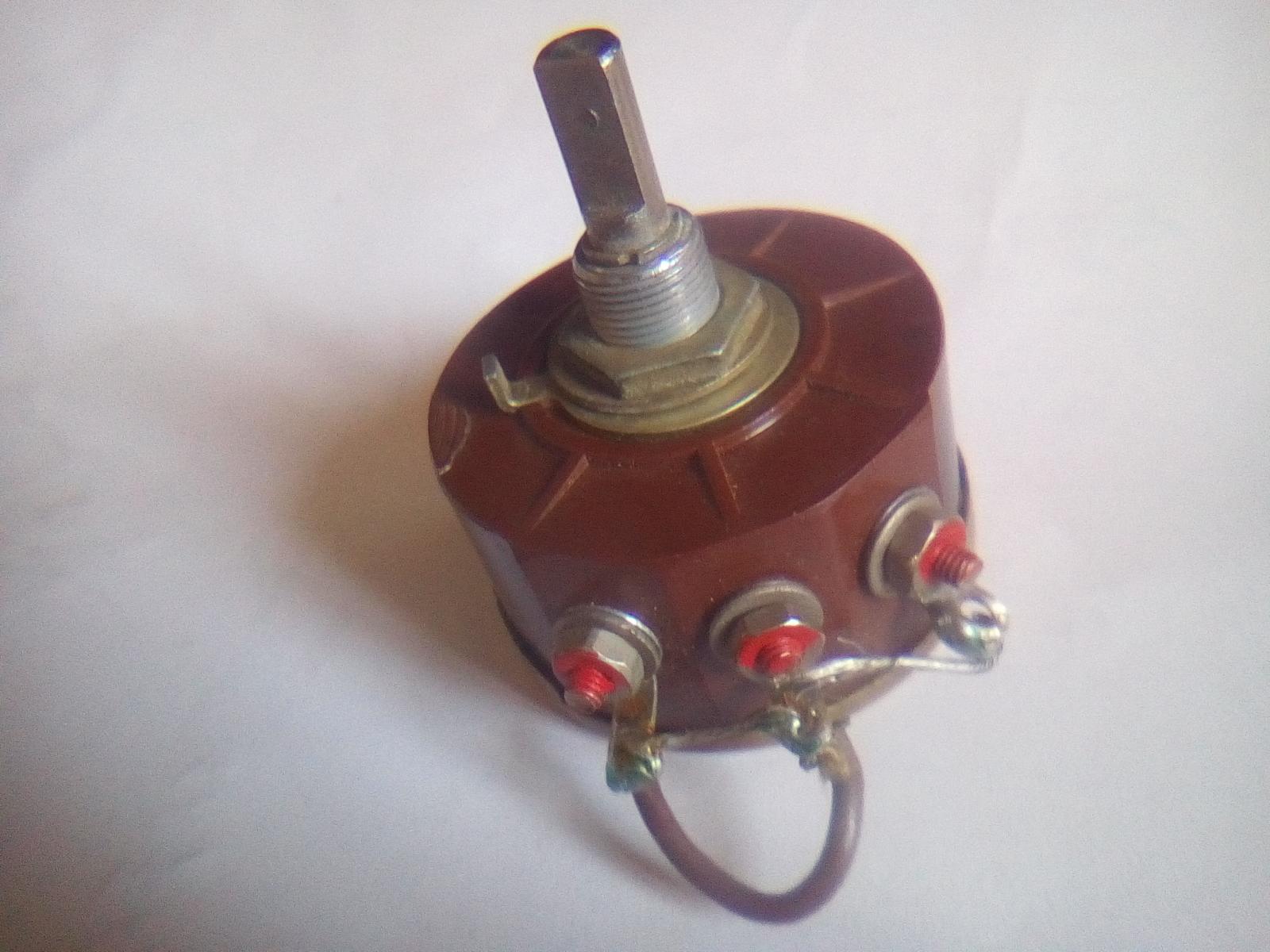

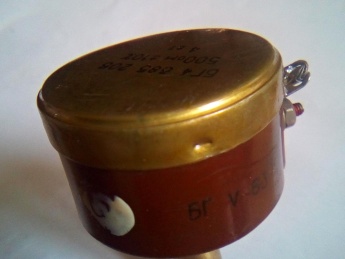

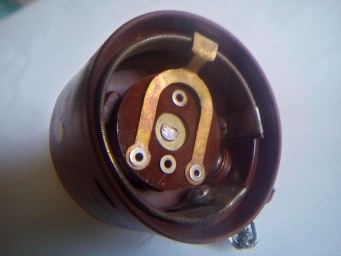

БГ4.685.206


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

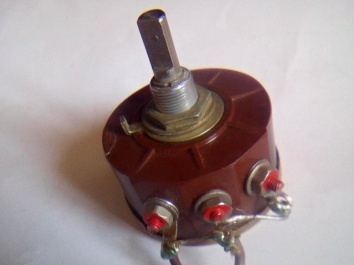

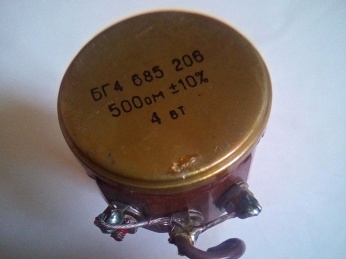

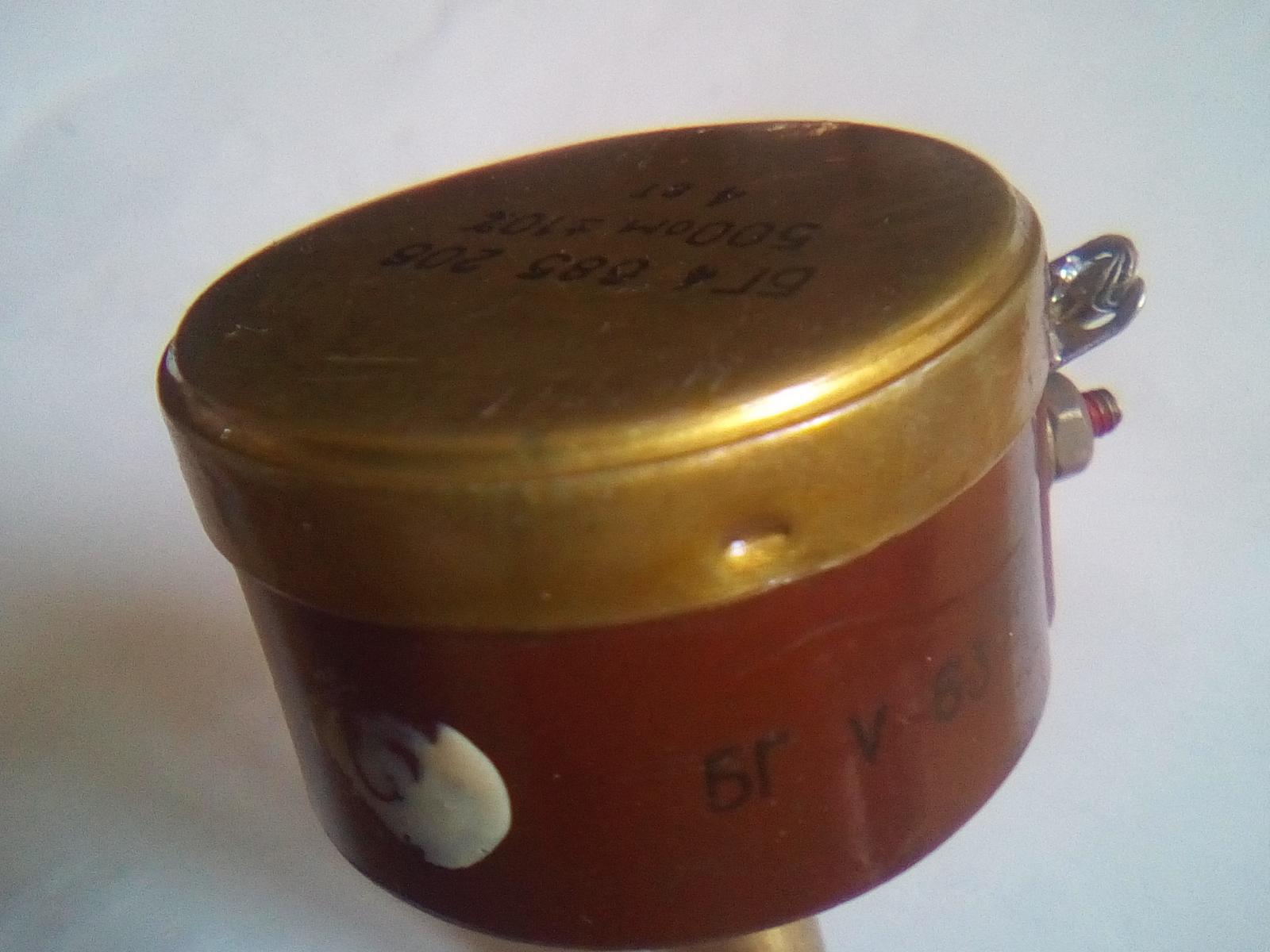

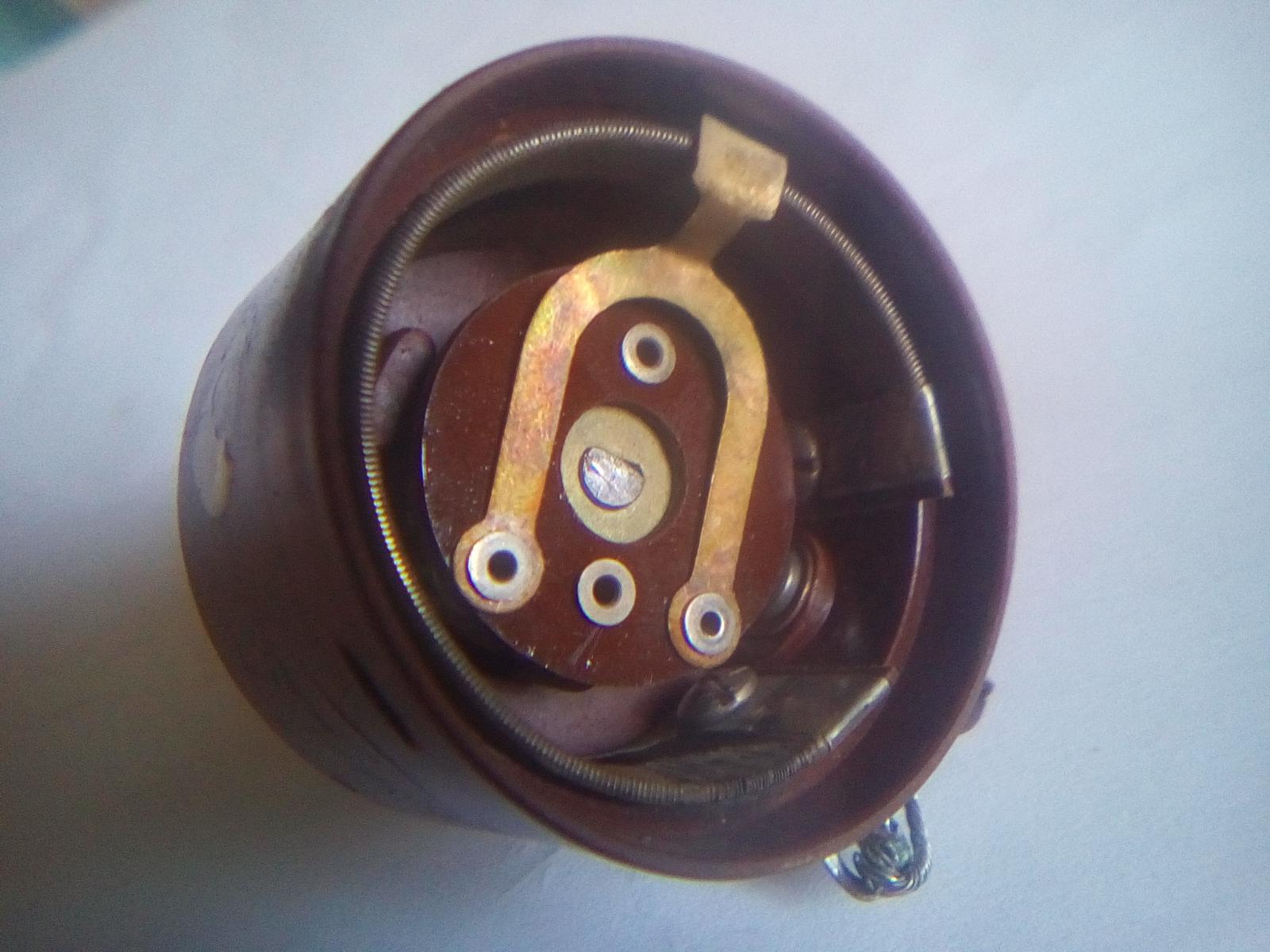

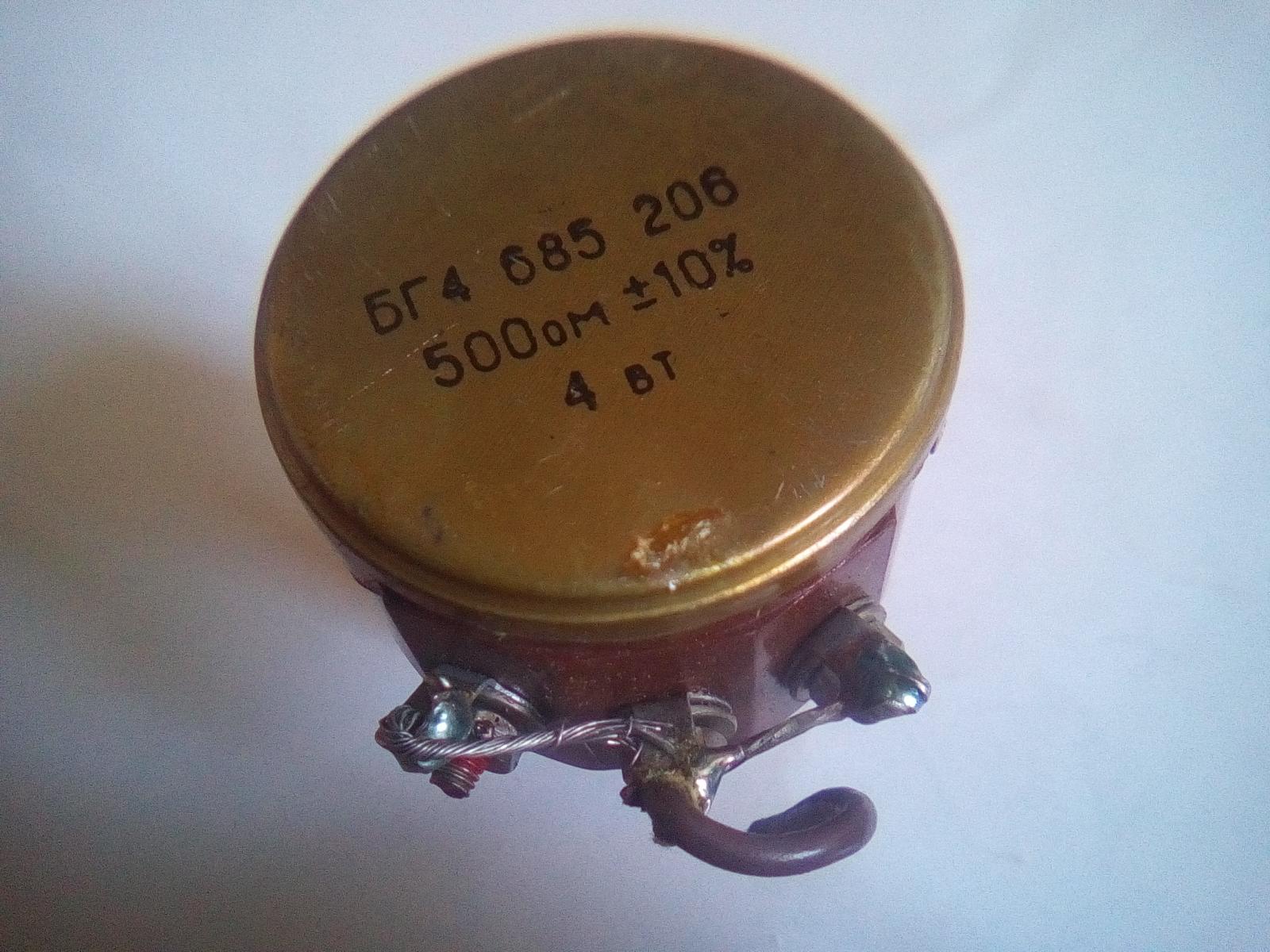

Резистор на 500 Ом, вполне обычный для этого семейства. Но для полноты картины...


(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

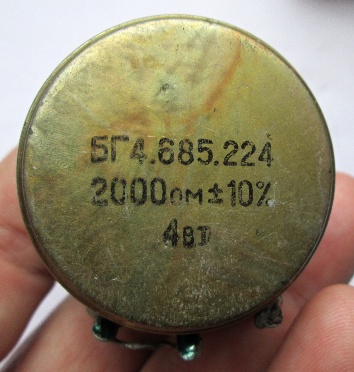

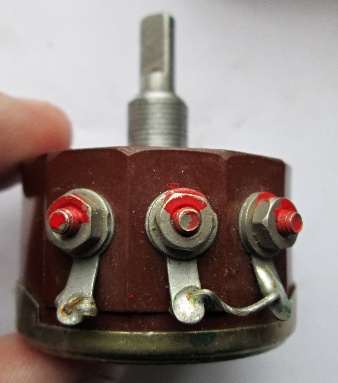

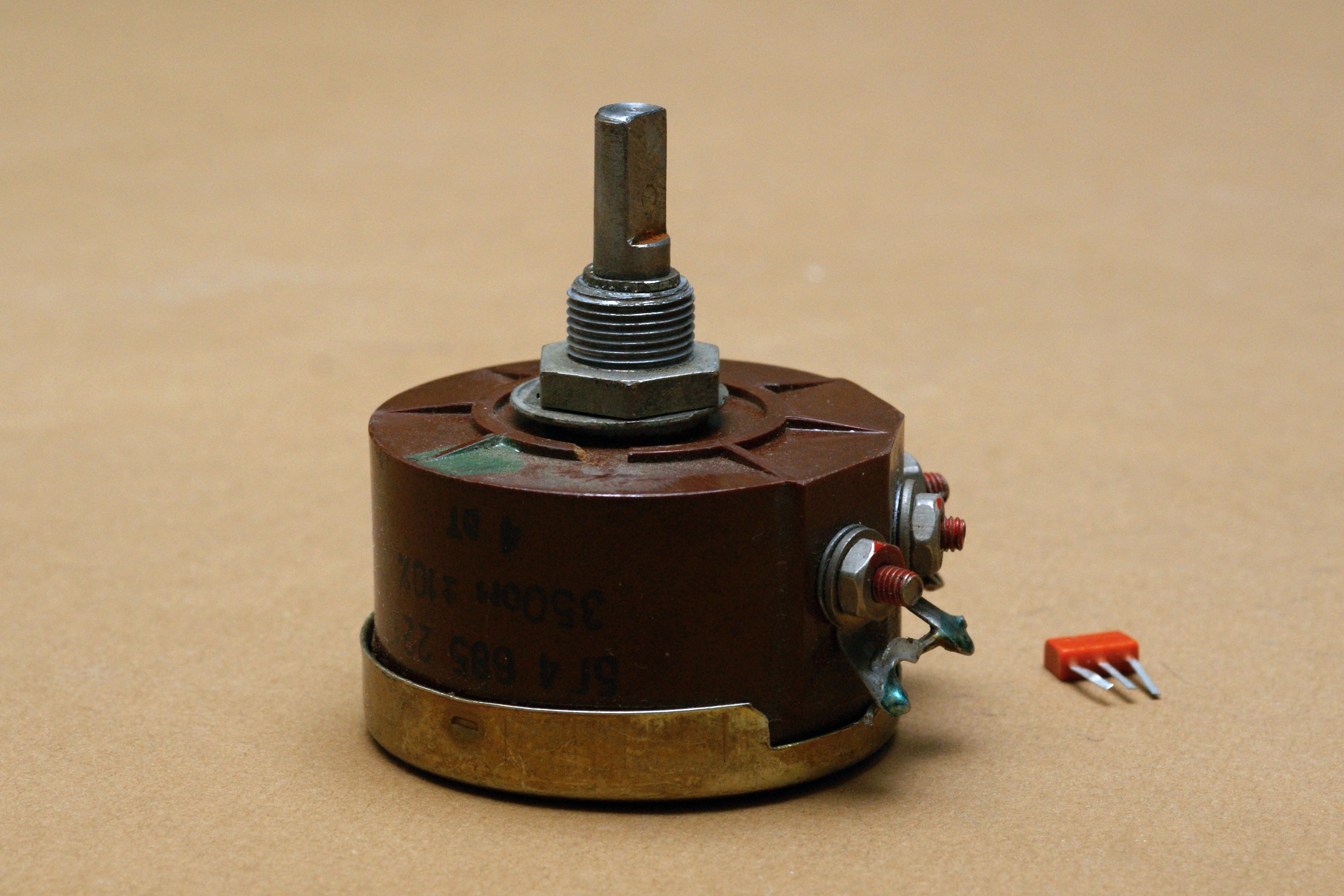

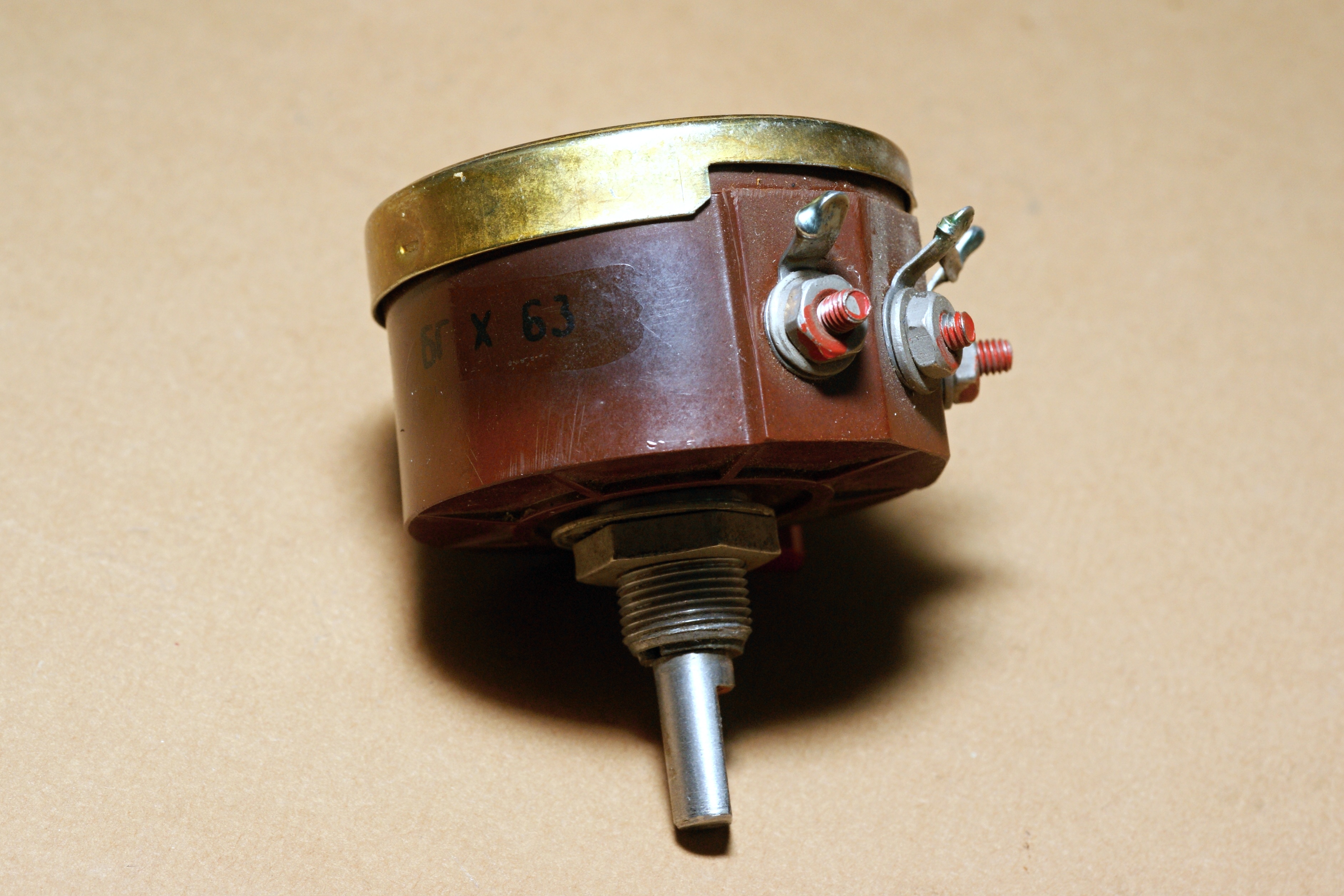

БГ4.685.224


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

Любопытно, что этот вариант резисторов был, видимо, малосерийным - "поставка их производится по договоренности между потребителем и изготовителем".

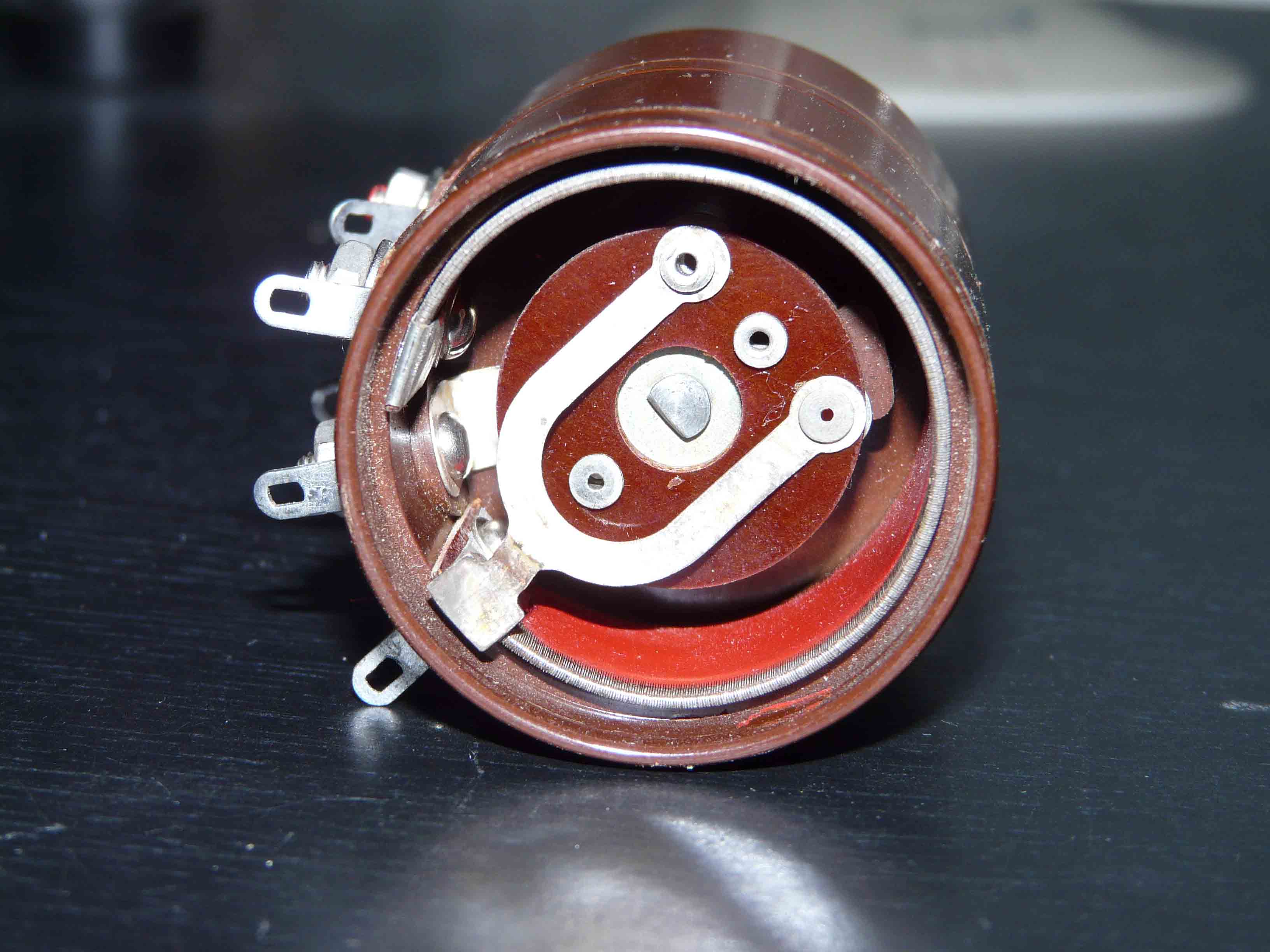

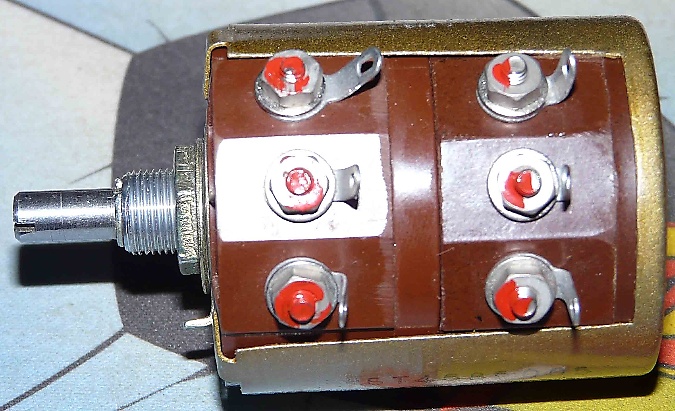

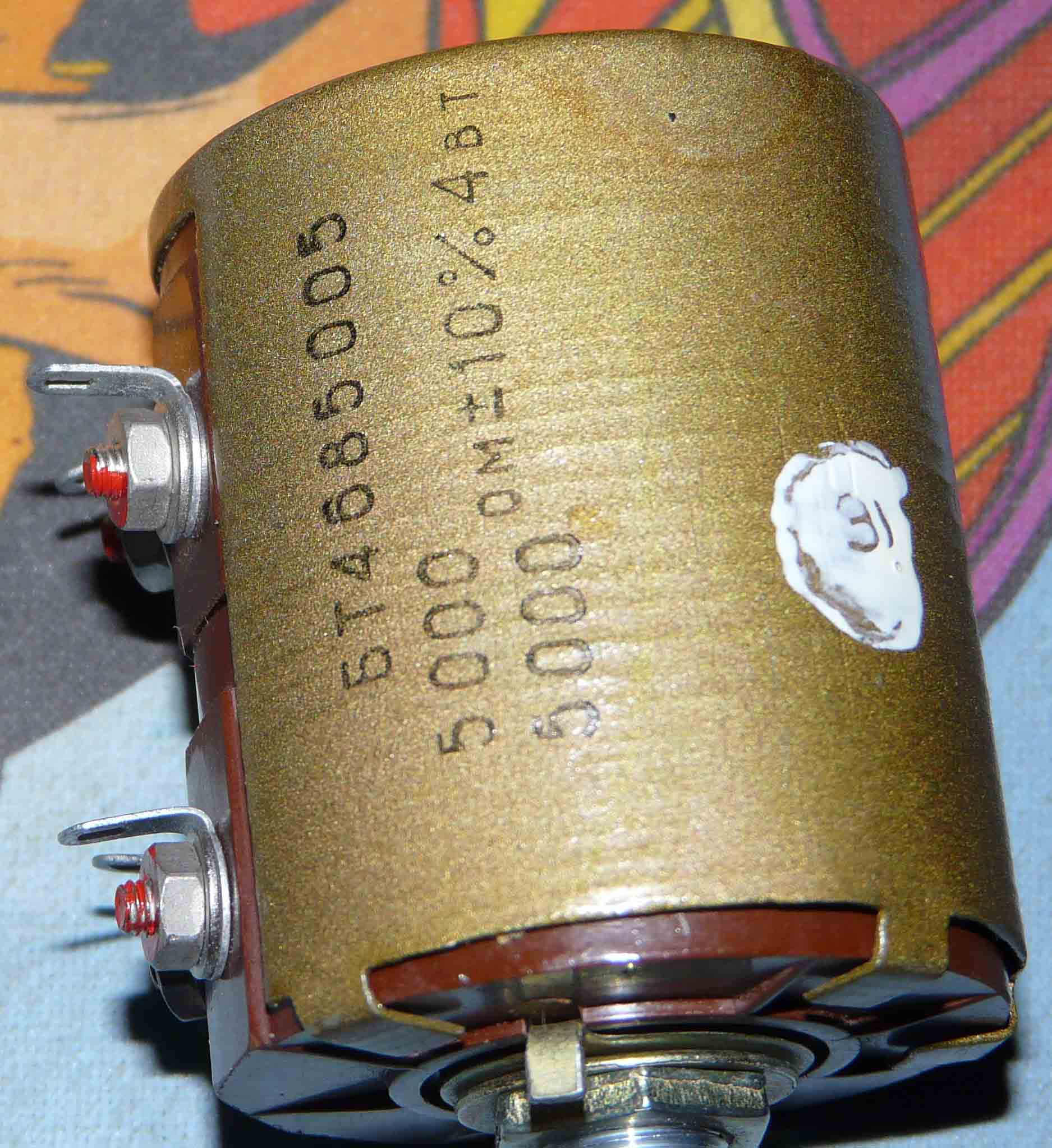

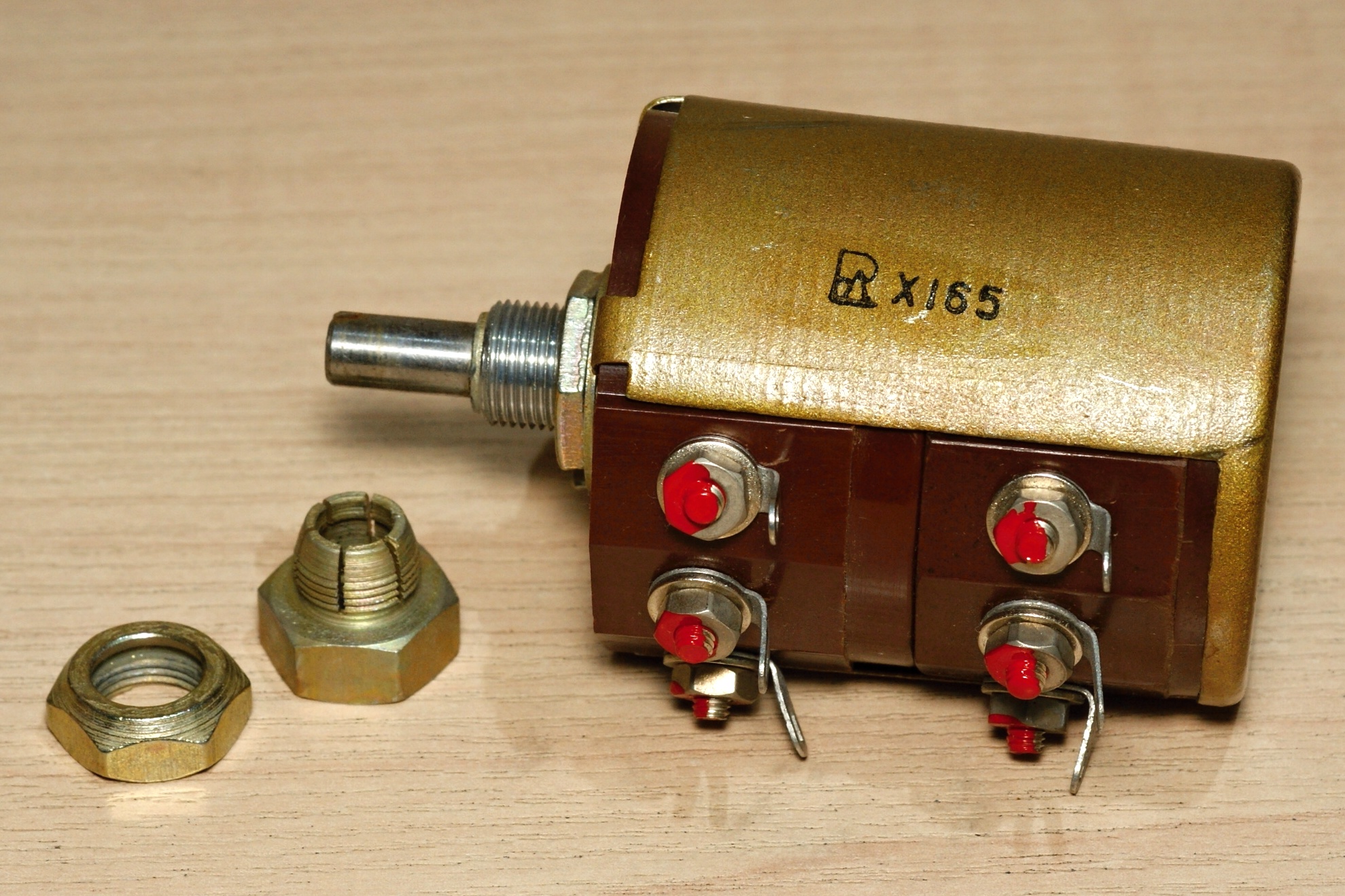

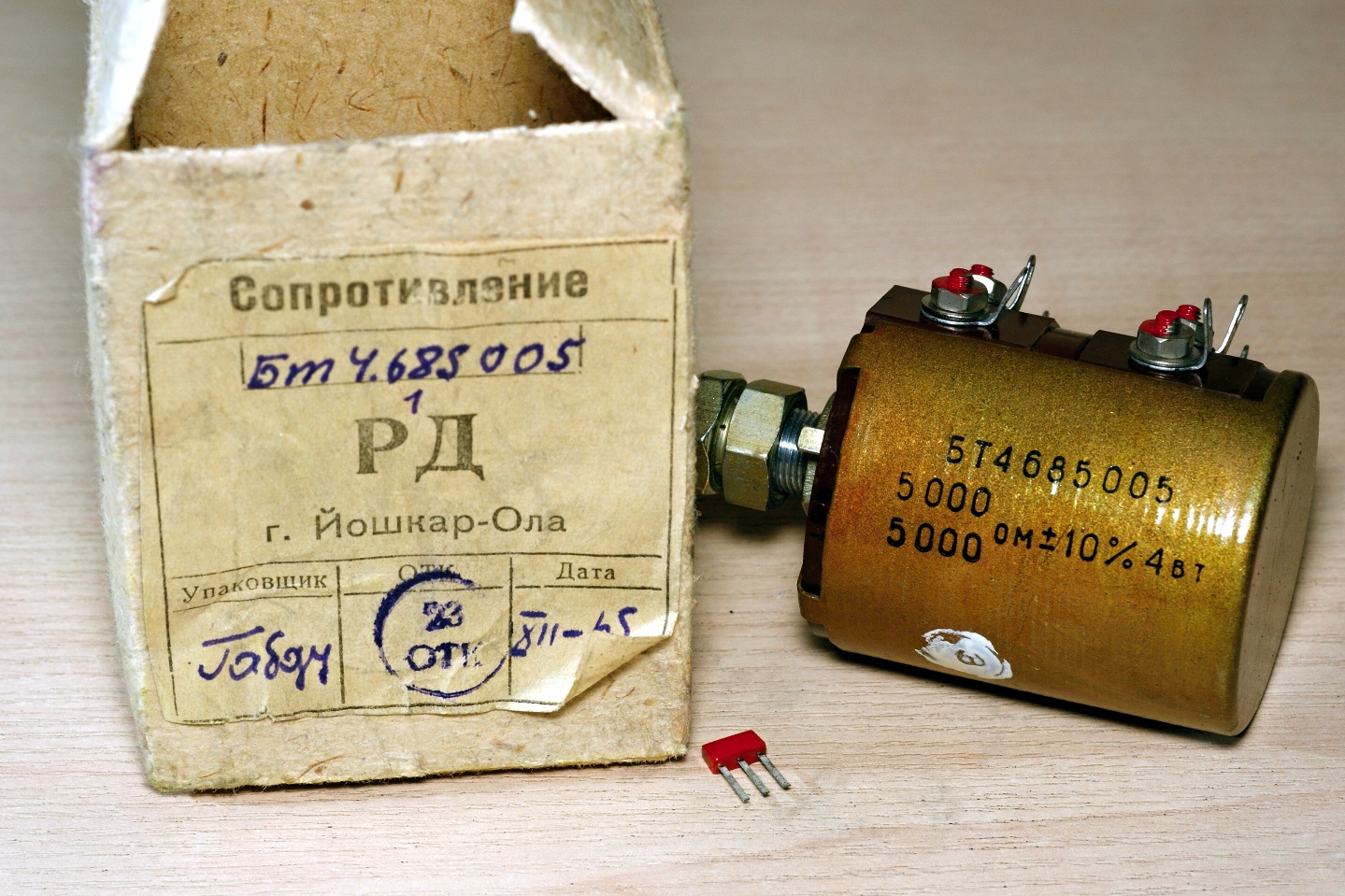

БТ4.685.005

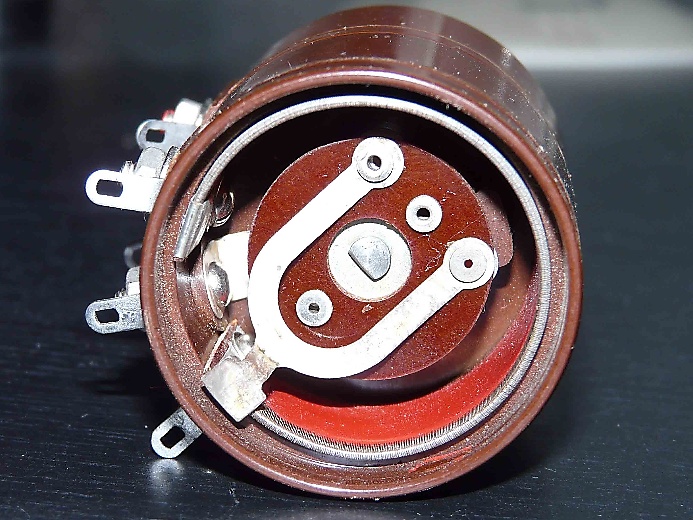

Мощный сдвоенный переменник.

Производитель - Марийский завод радиодеталей (ныне йошкар-олинский завод "Контакт").

Завод создан в 1964 году, так что этот резистор - из ранней его продукции...


(фото с форума Аудиопортал)


(фото с форума Аудиопортал)


(фото с форума Аудиопортал)

БТ4.685.015

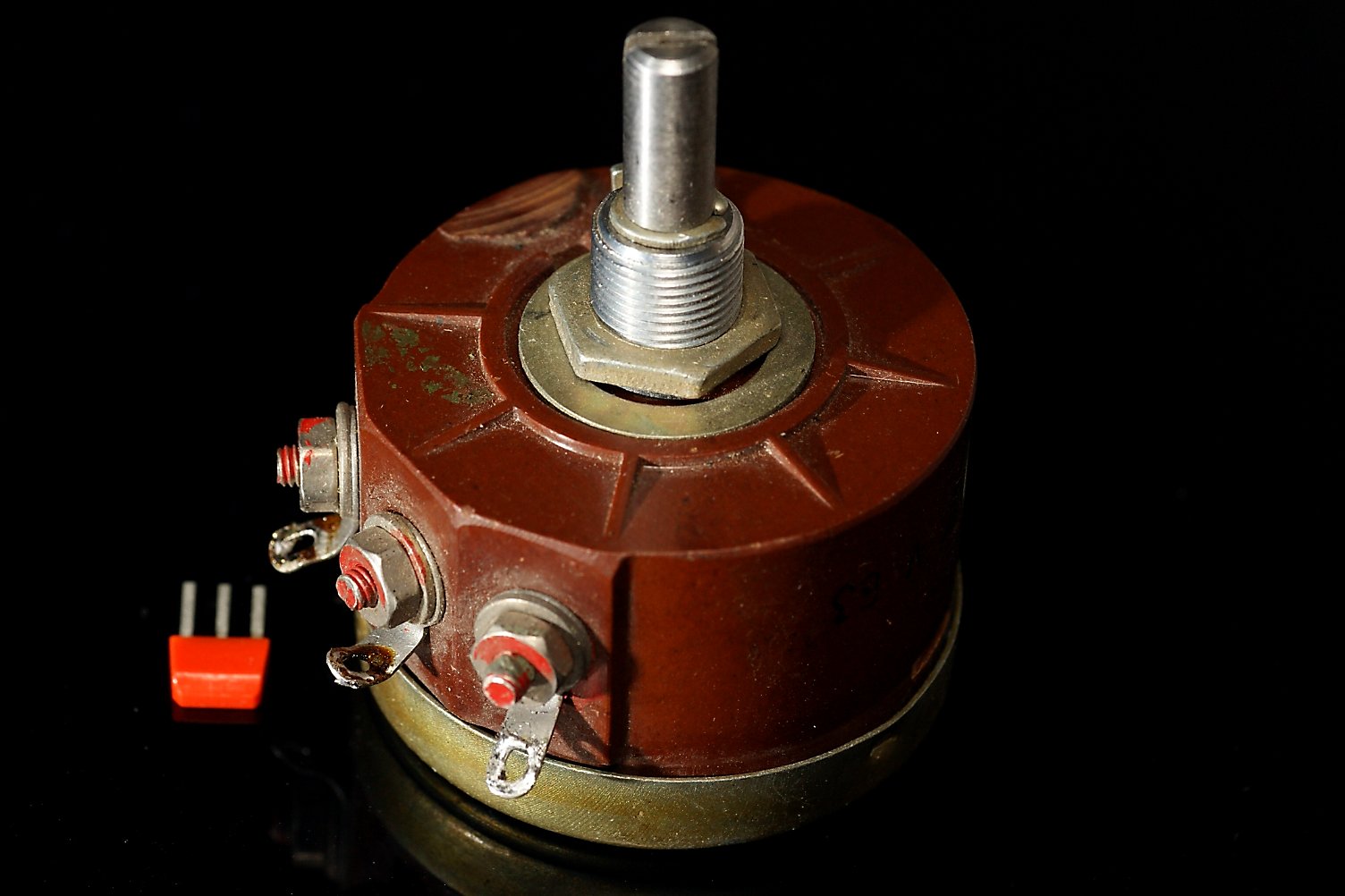

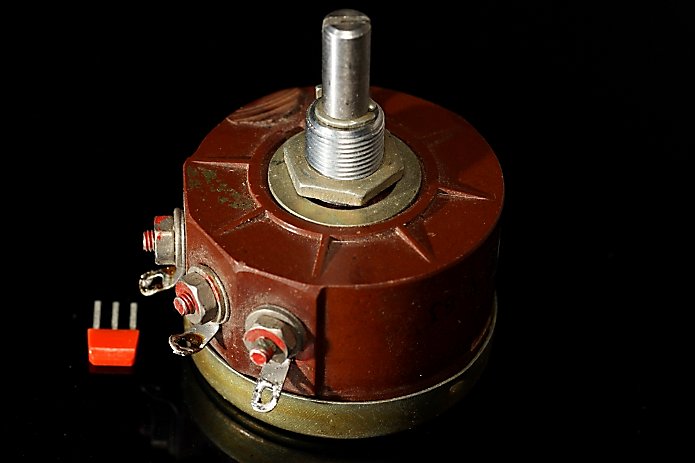

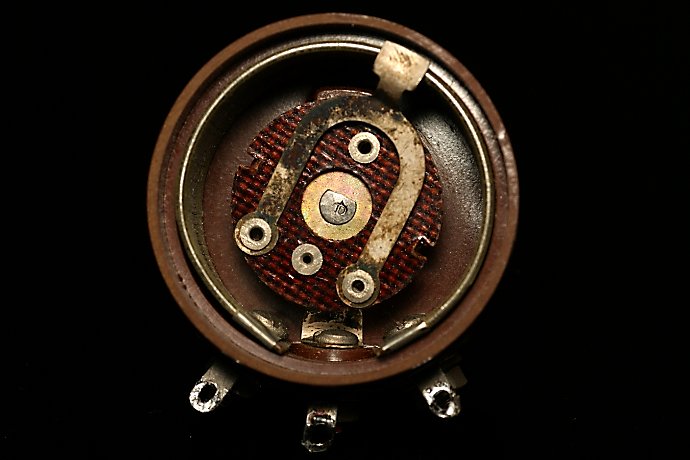

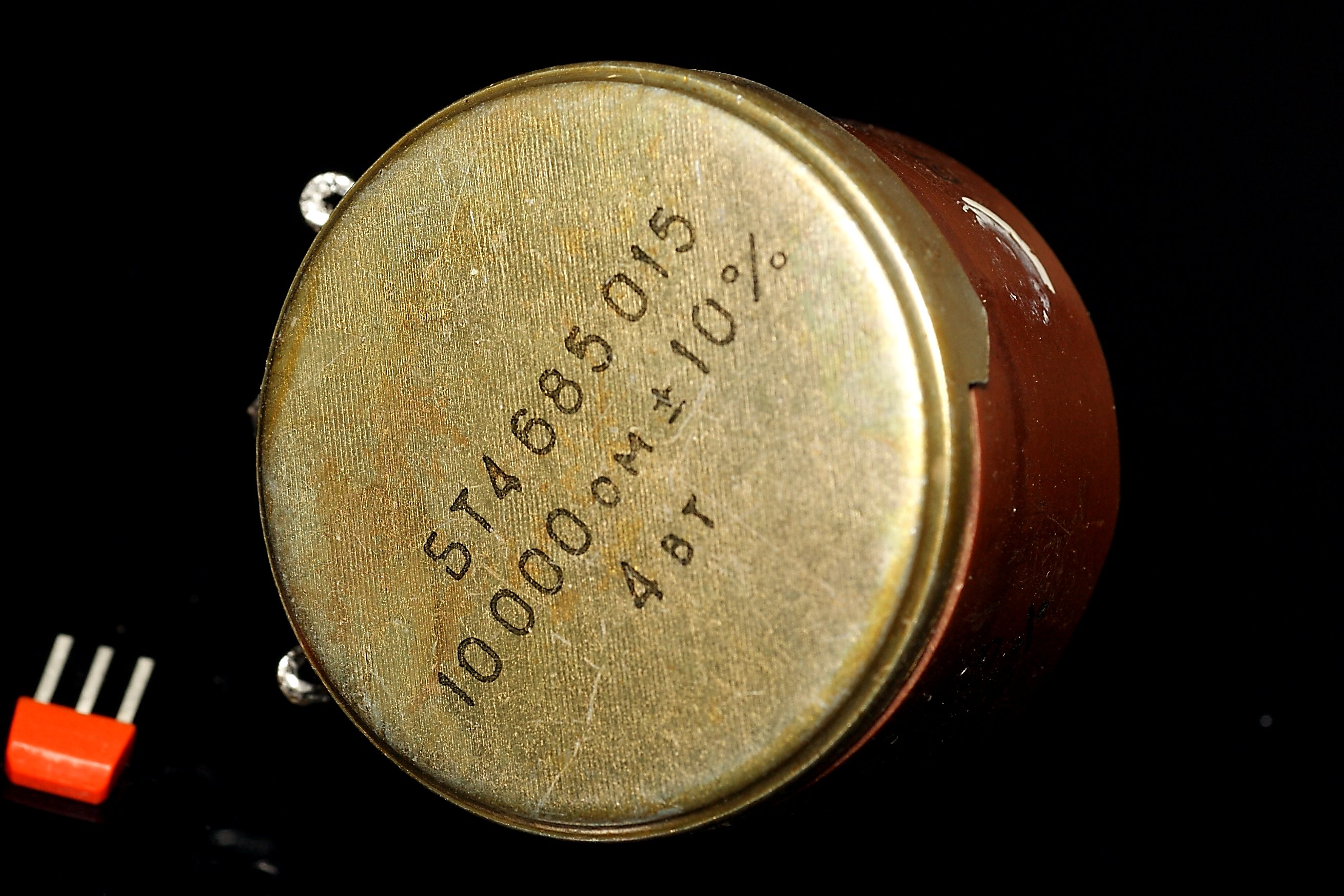

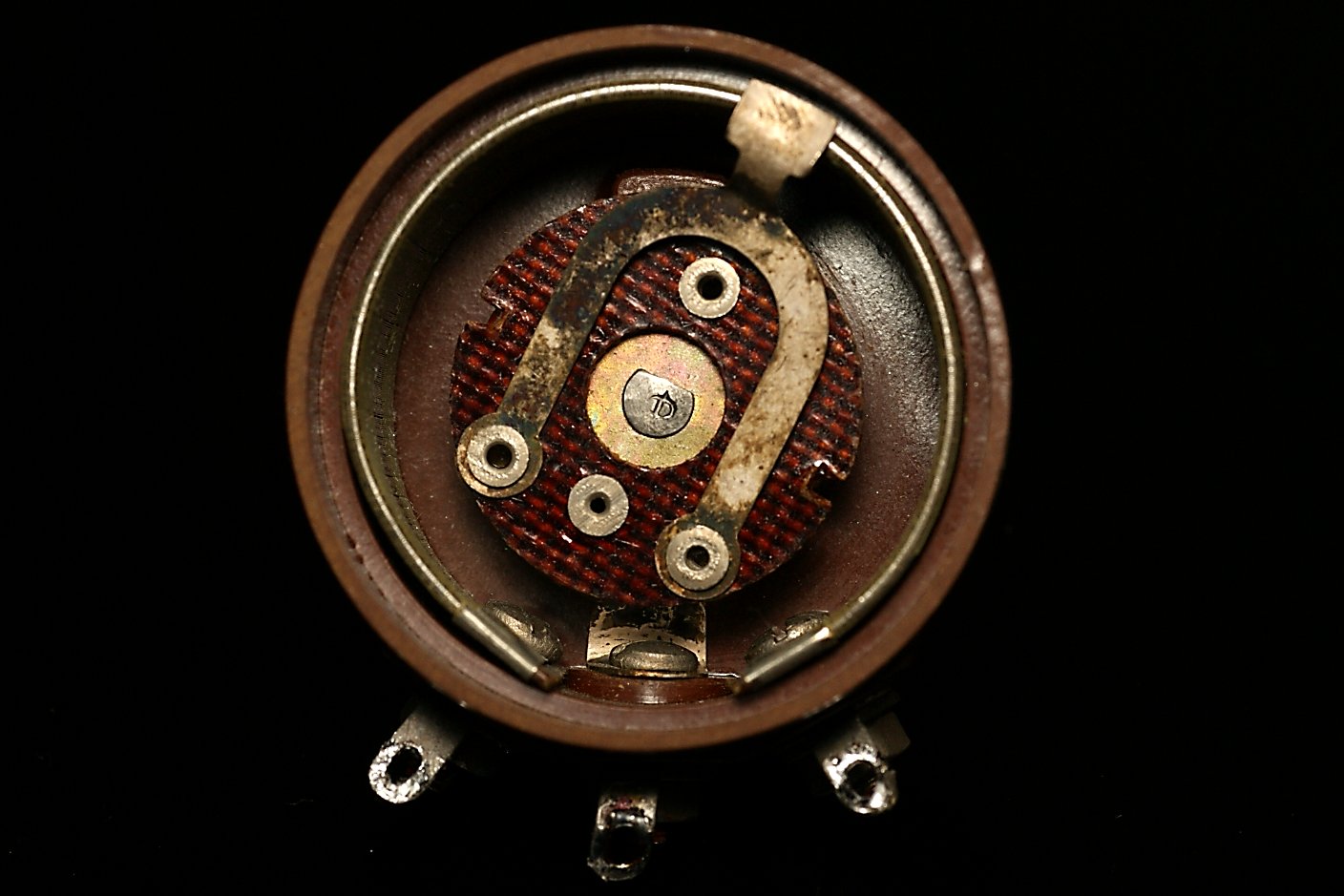

Переменник в карболитовом корпусе, один из представителей второго "семейства" переменных резисторов из серии БТ4.685.ххх. Похож на БТ4.685.050, но, в отличие от того, он без стопорения.

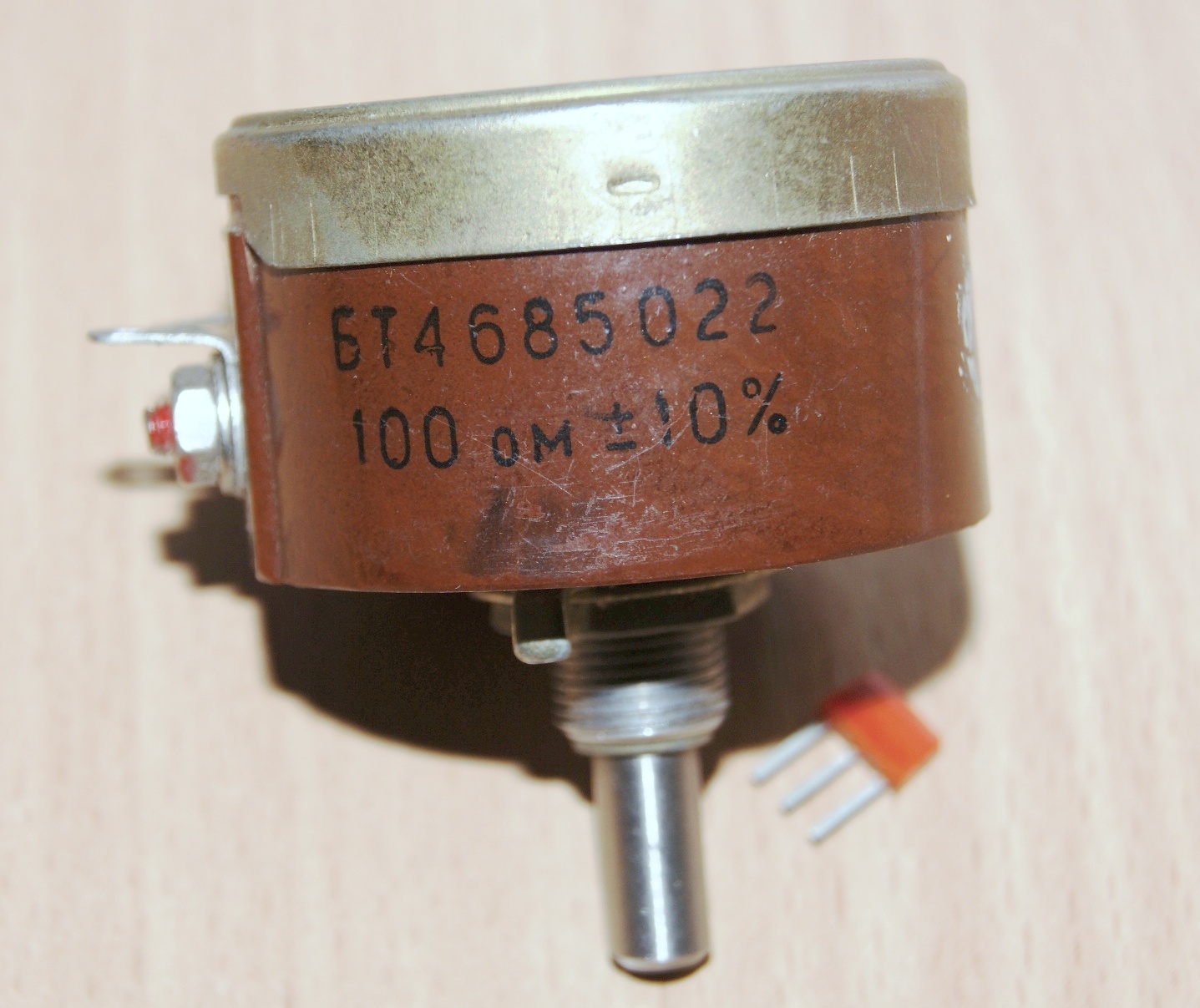

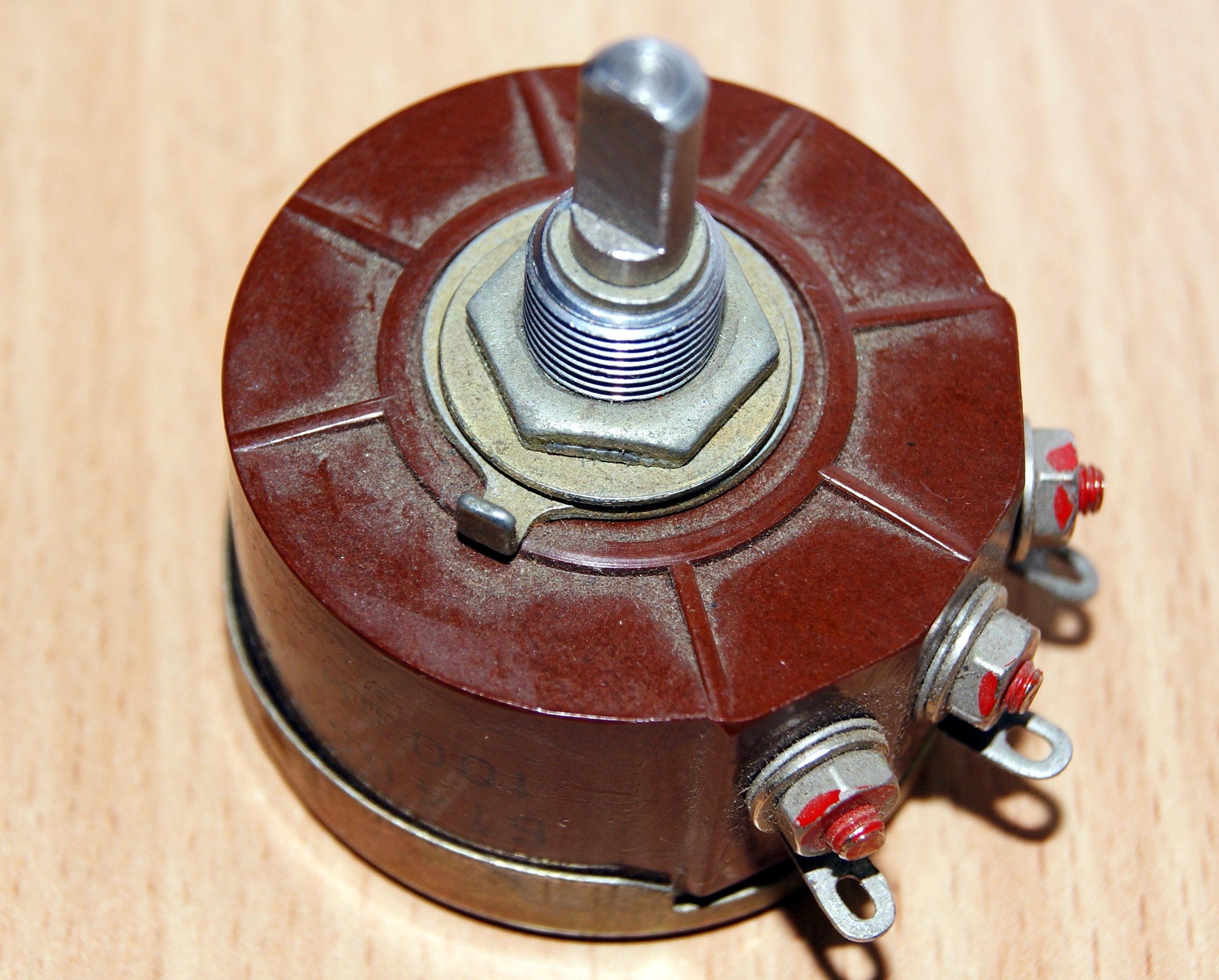

БТ4.685.022

Переменник в карболитовом корпусе. Похож на БТ4.685.015, но, в отличие от того, вал не со шлицем, а с лыской.

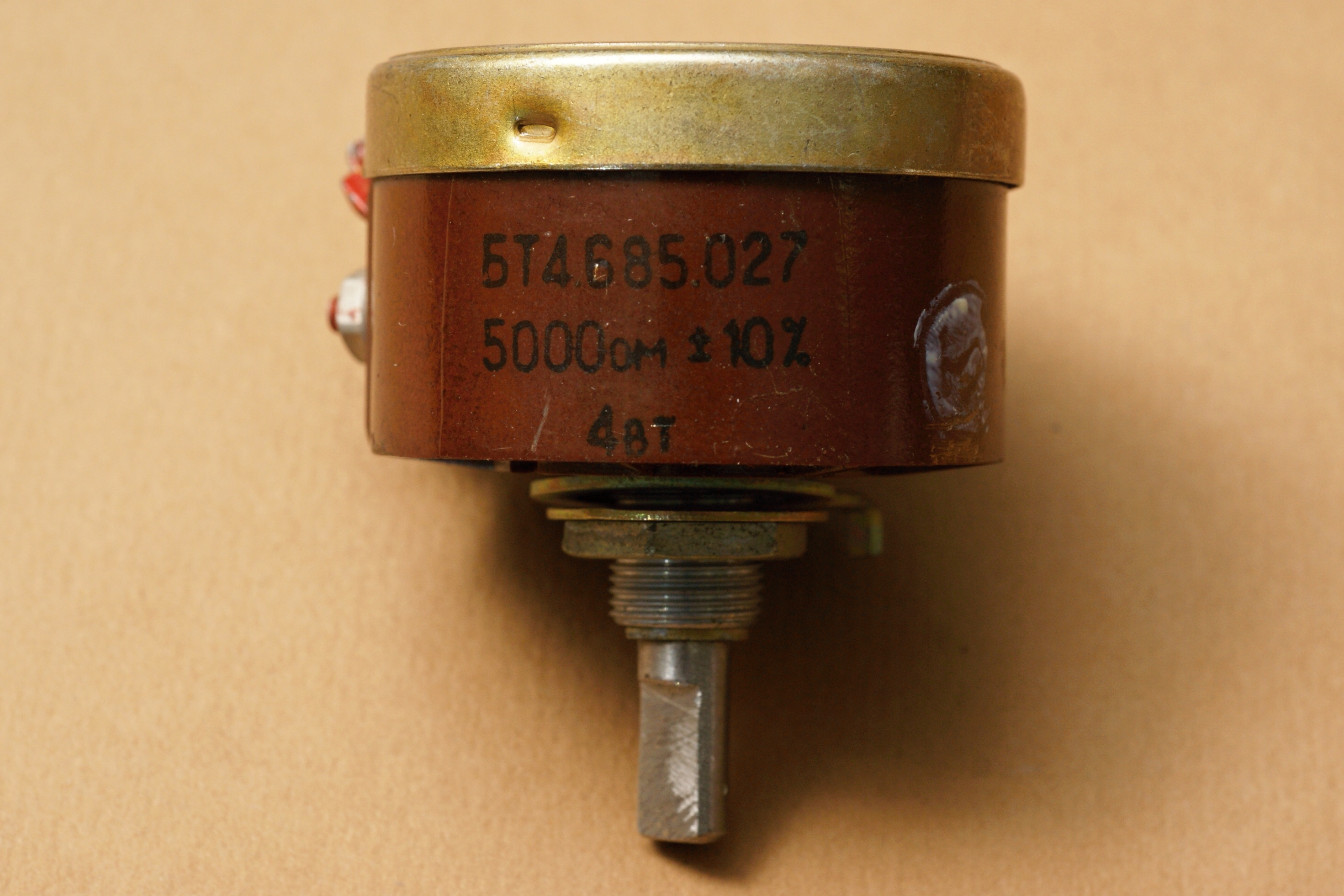

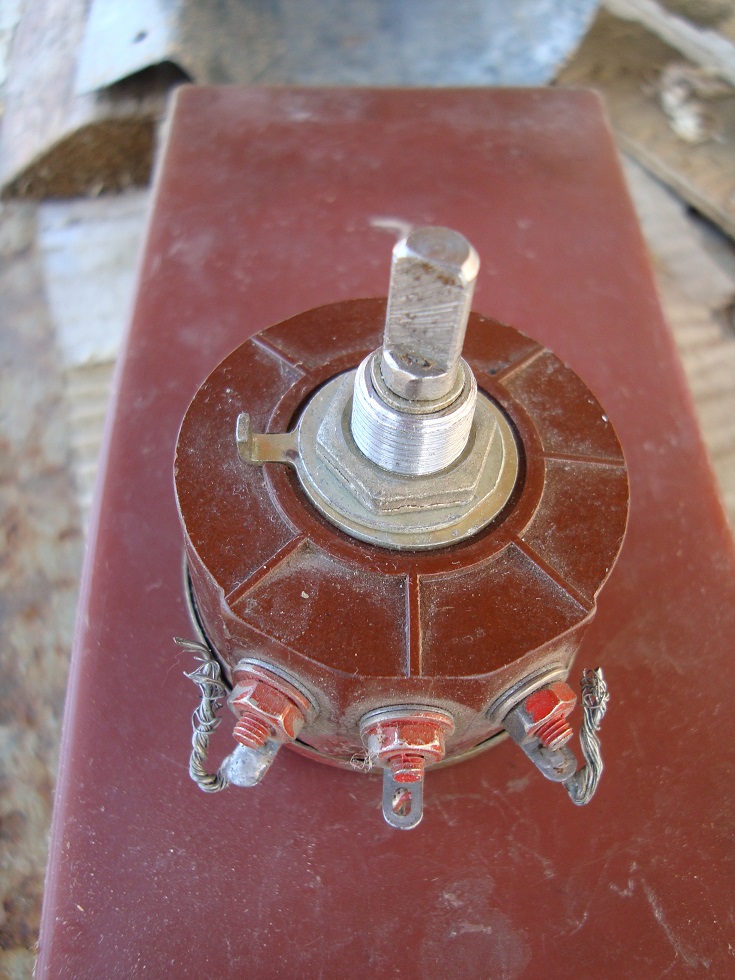

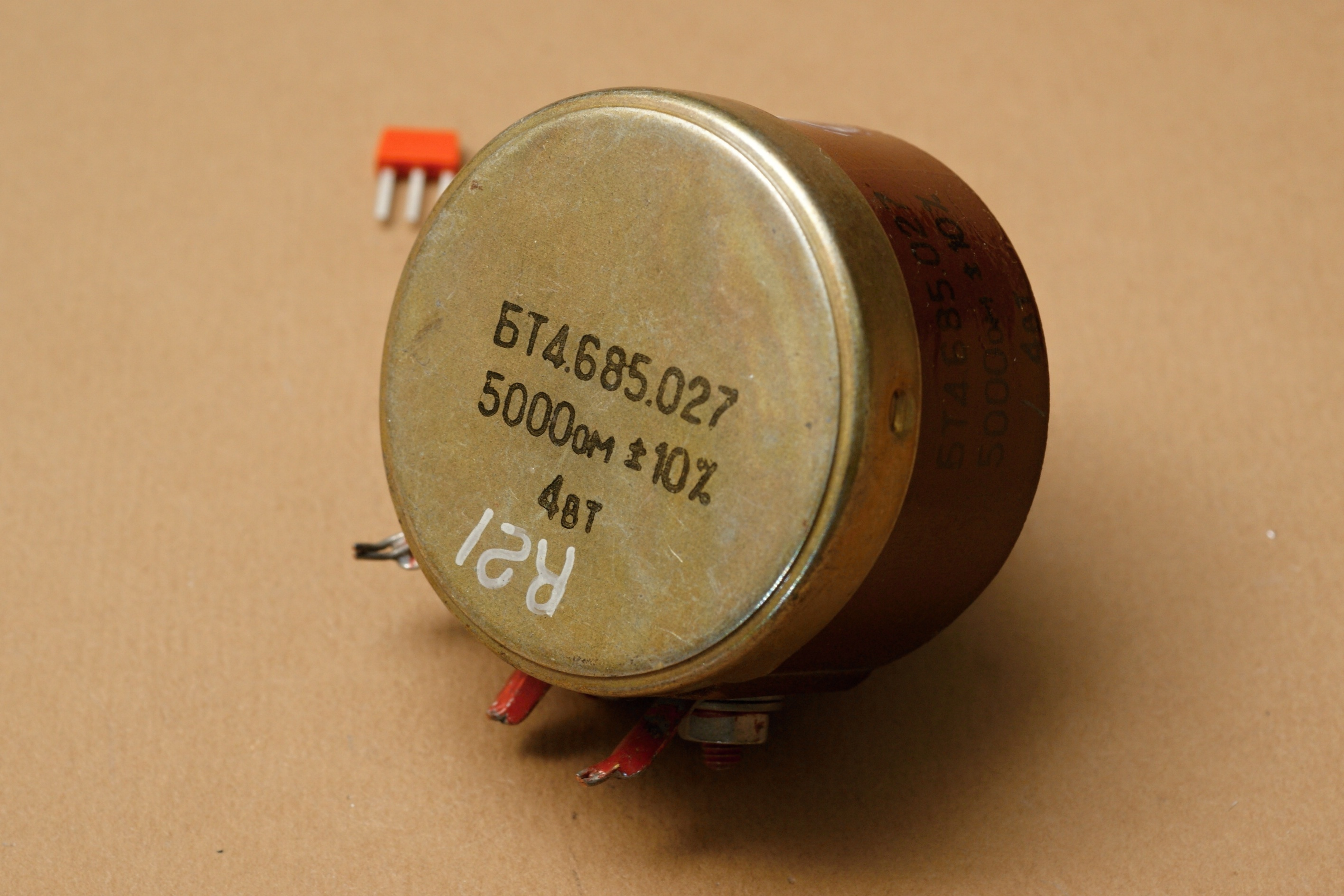

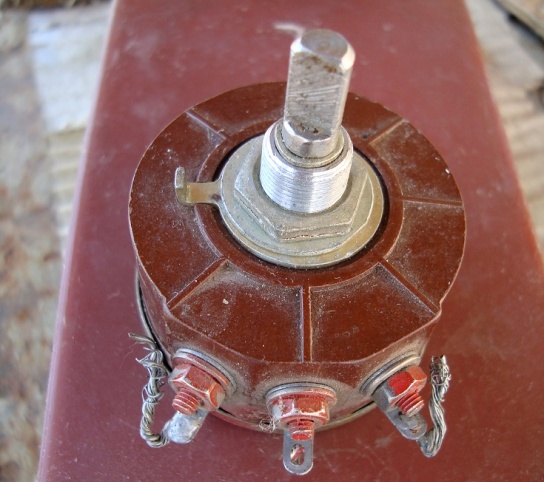

БТ4.685.027

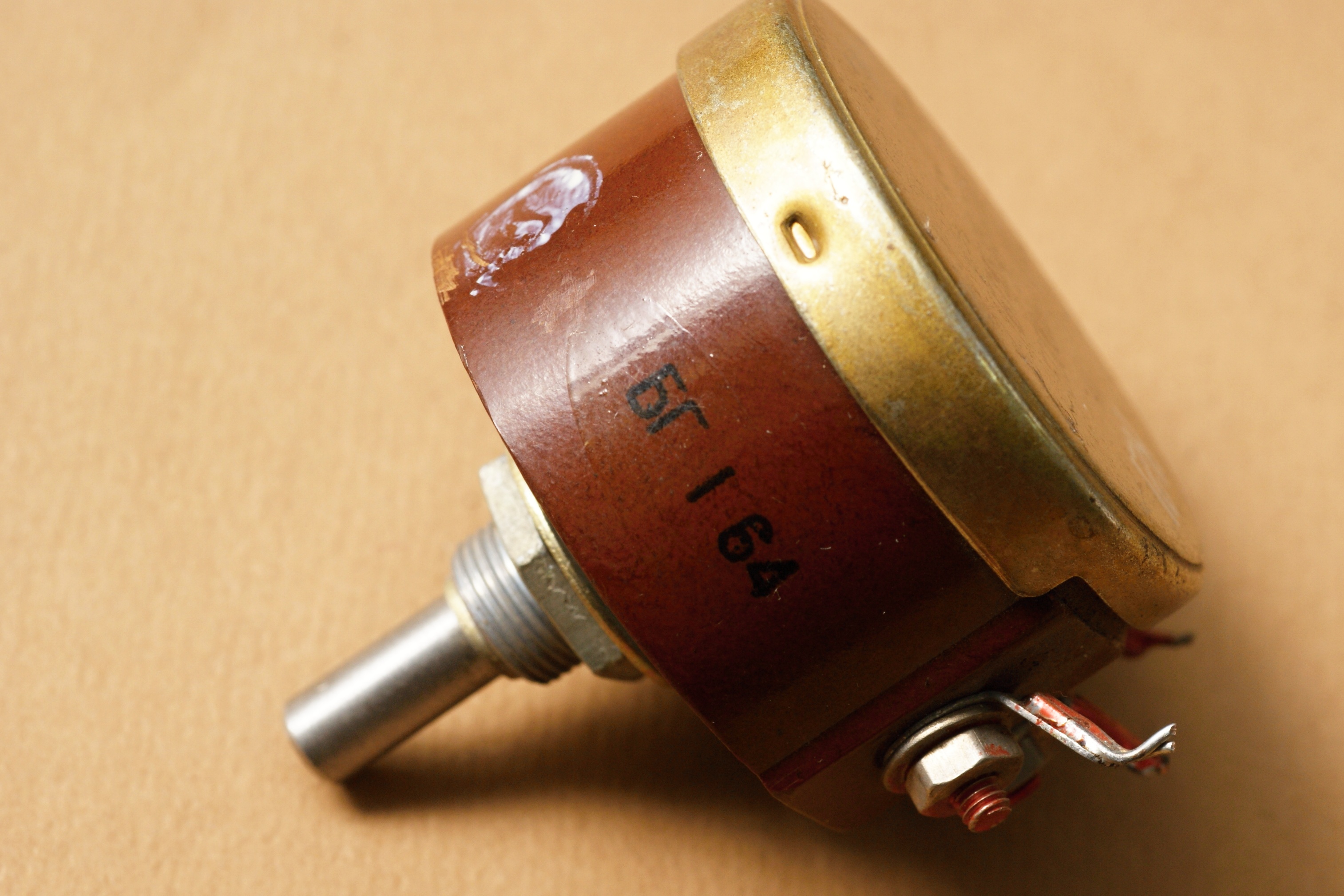

Очередной 4-ваттный резистор этого семейства, на 5 кОм. Выпущен на Марийском машиностроительном заводе.


(фото с Форума радиодеталей)

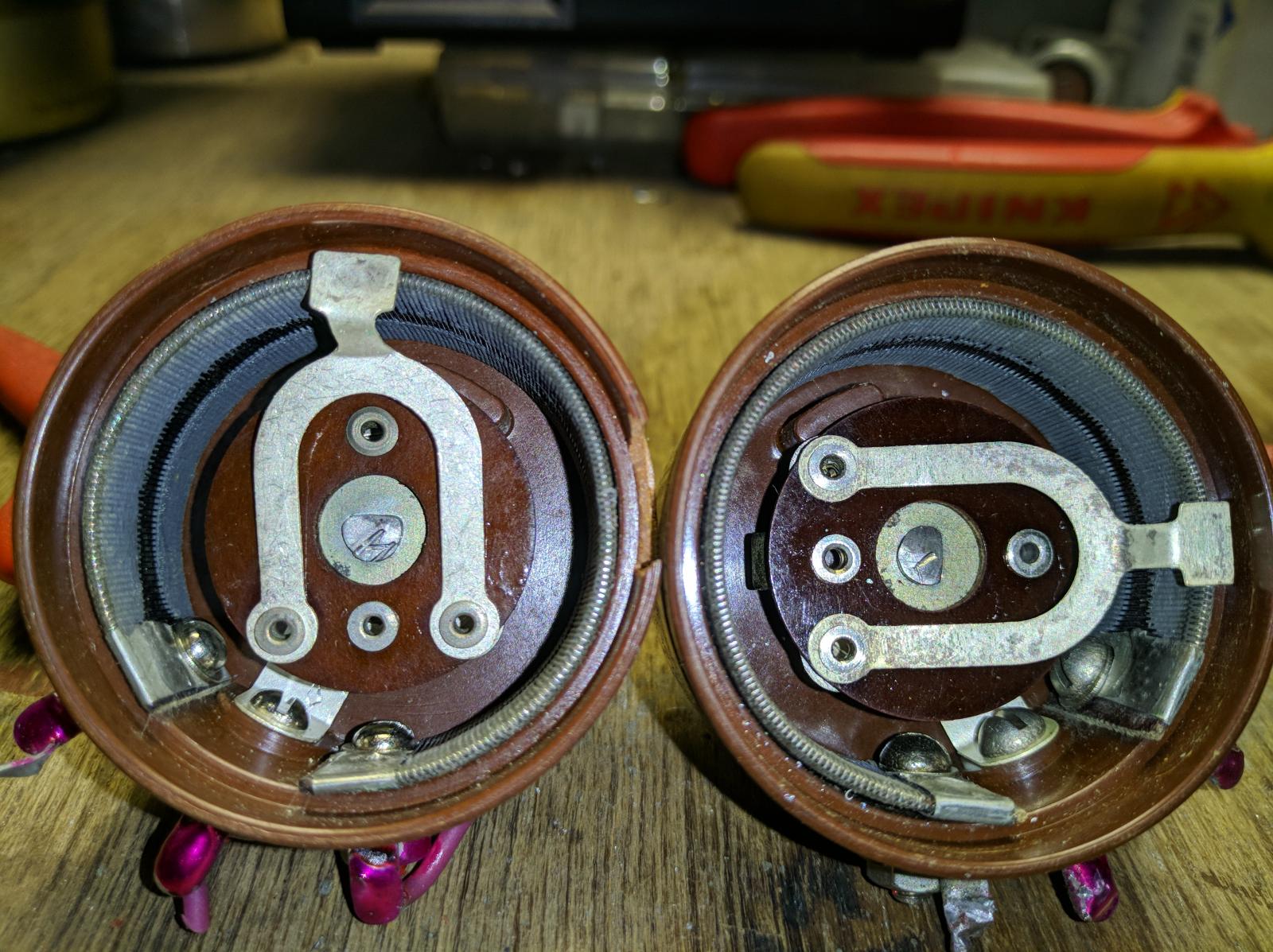

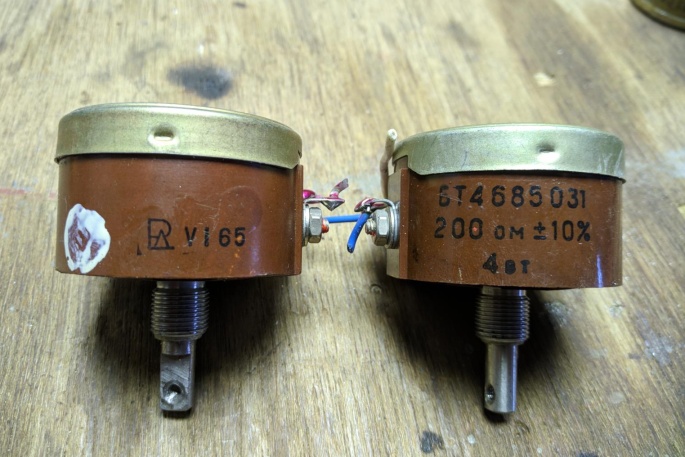

БТ4.685.031

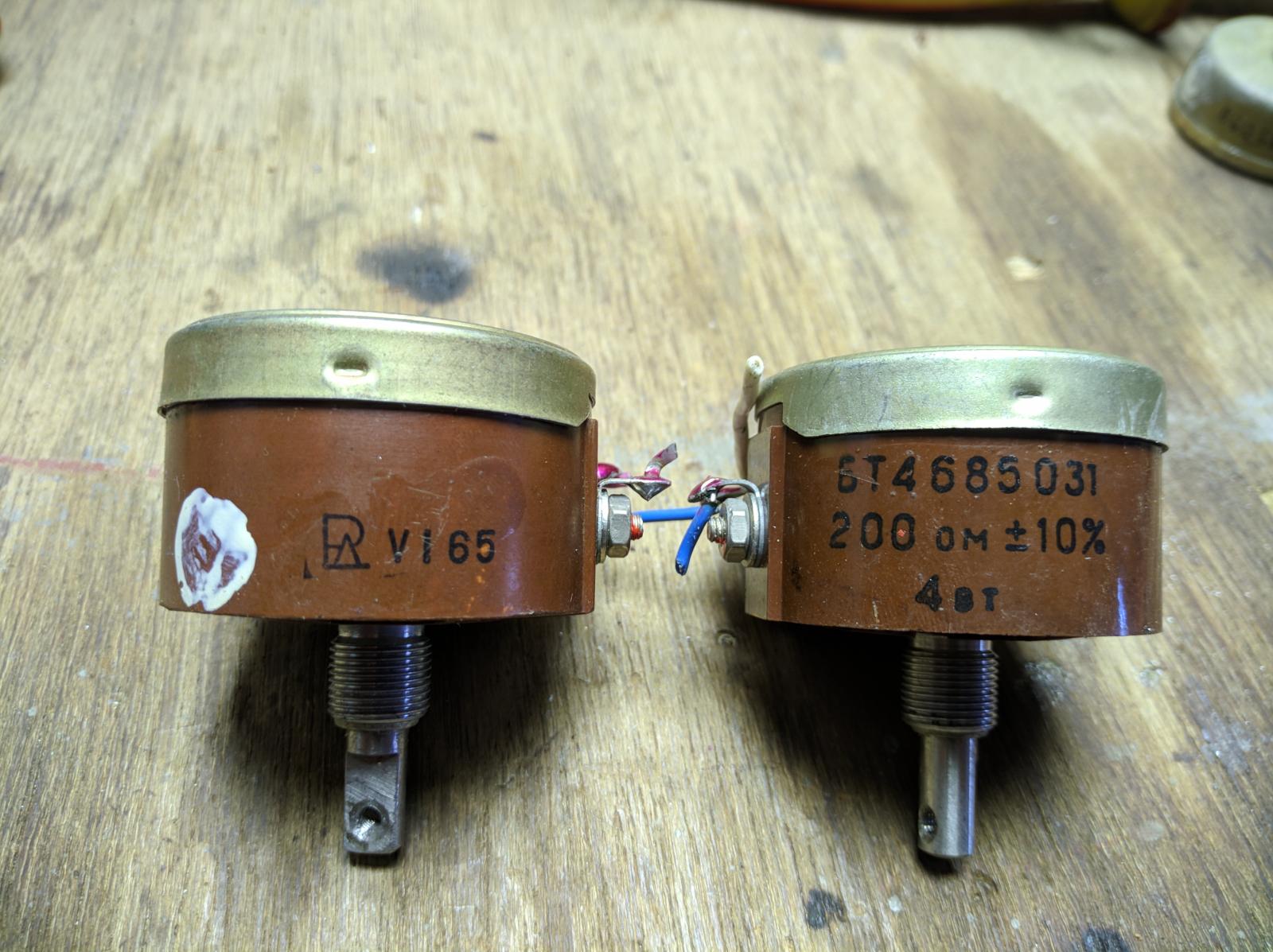

резистор БТ4.685.031
(фото с Форума радиодеталей)

Низкоомный (для этой группы) вариант. Производитель - Марийский завод радиодеталей (ныне йошкар-олинский завод "Контакт").

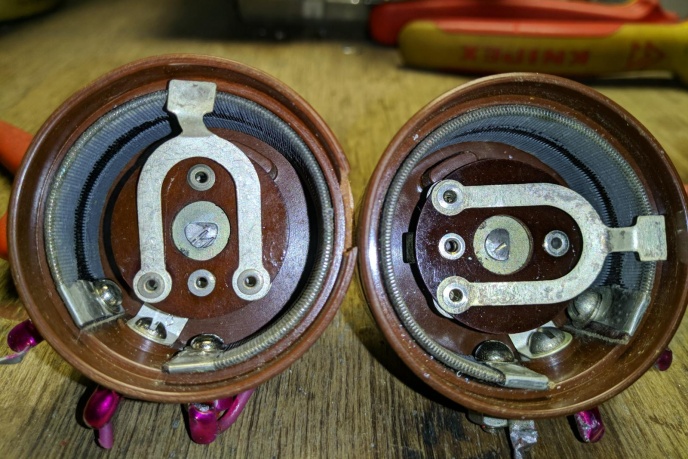

резистор БТ4.685.031
(фото с Форума радиодеталей)

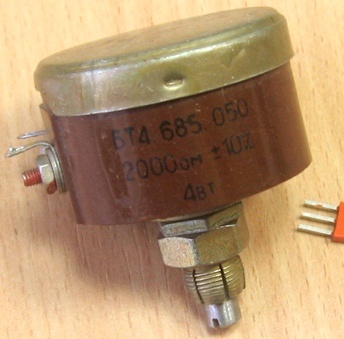

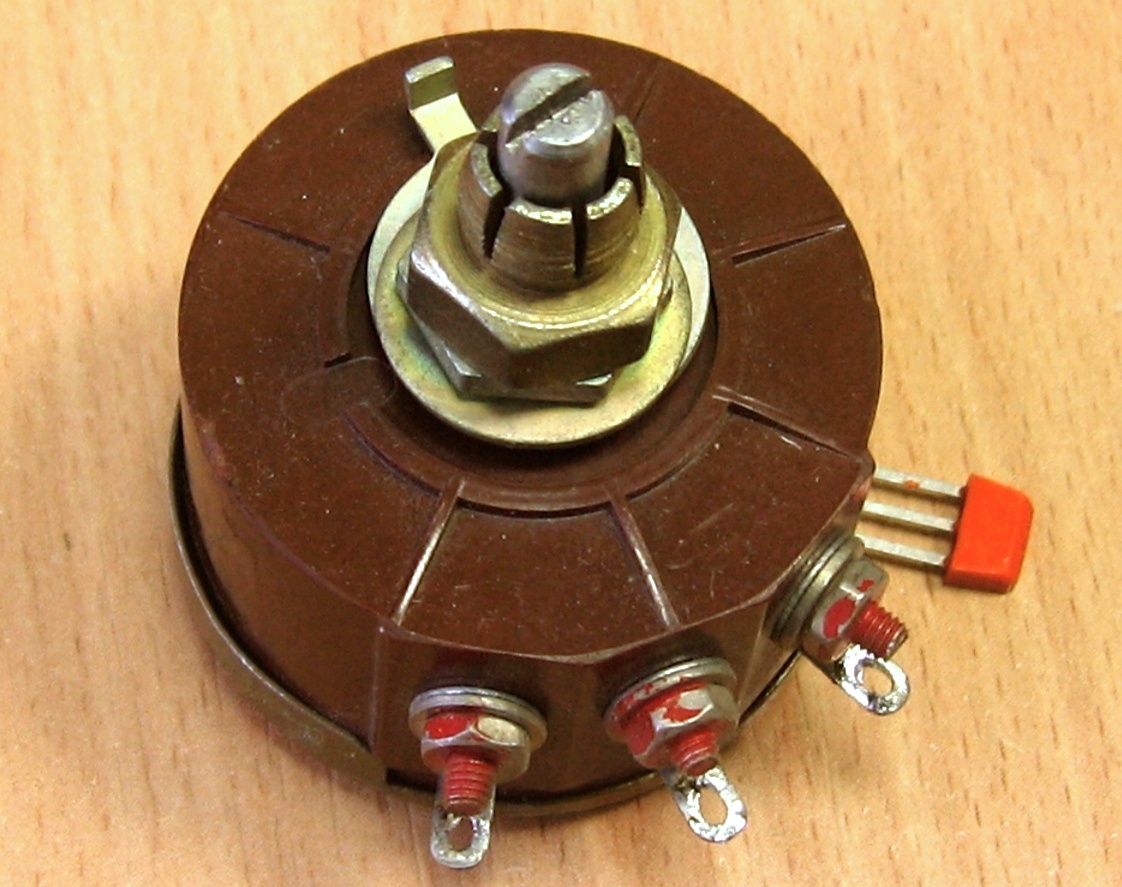

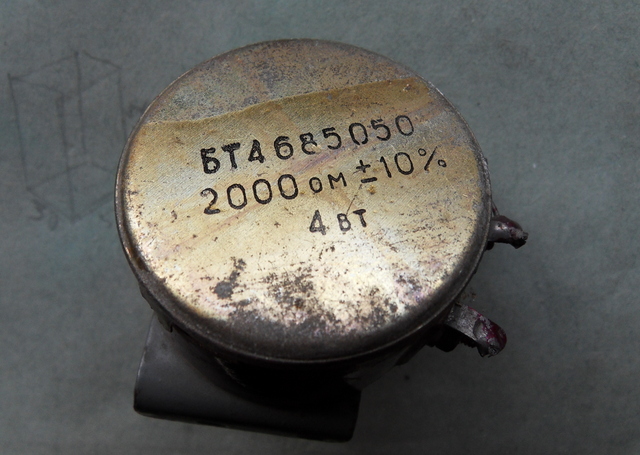

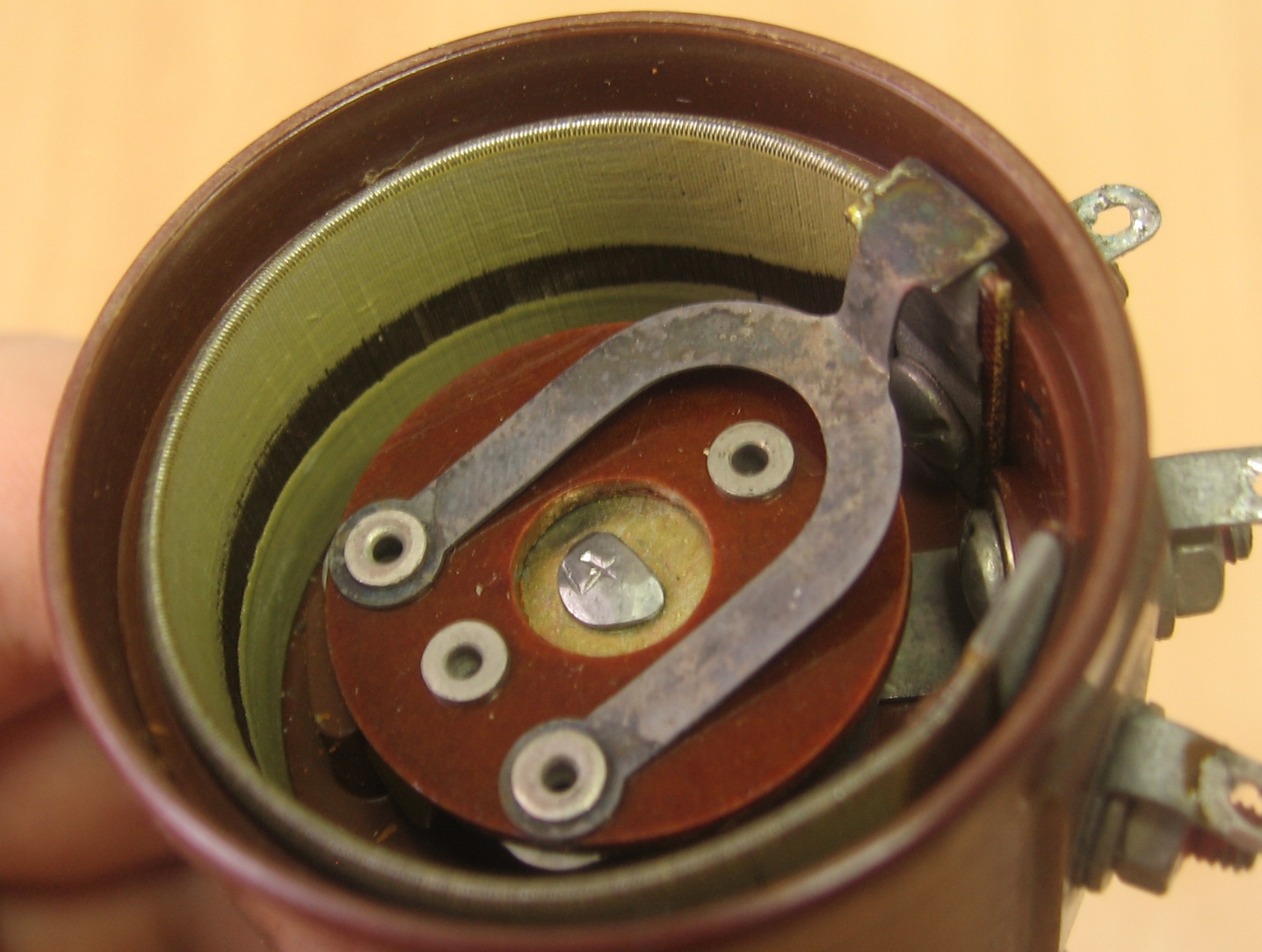

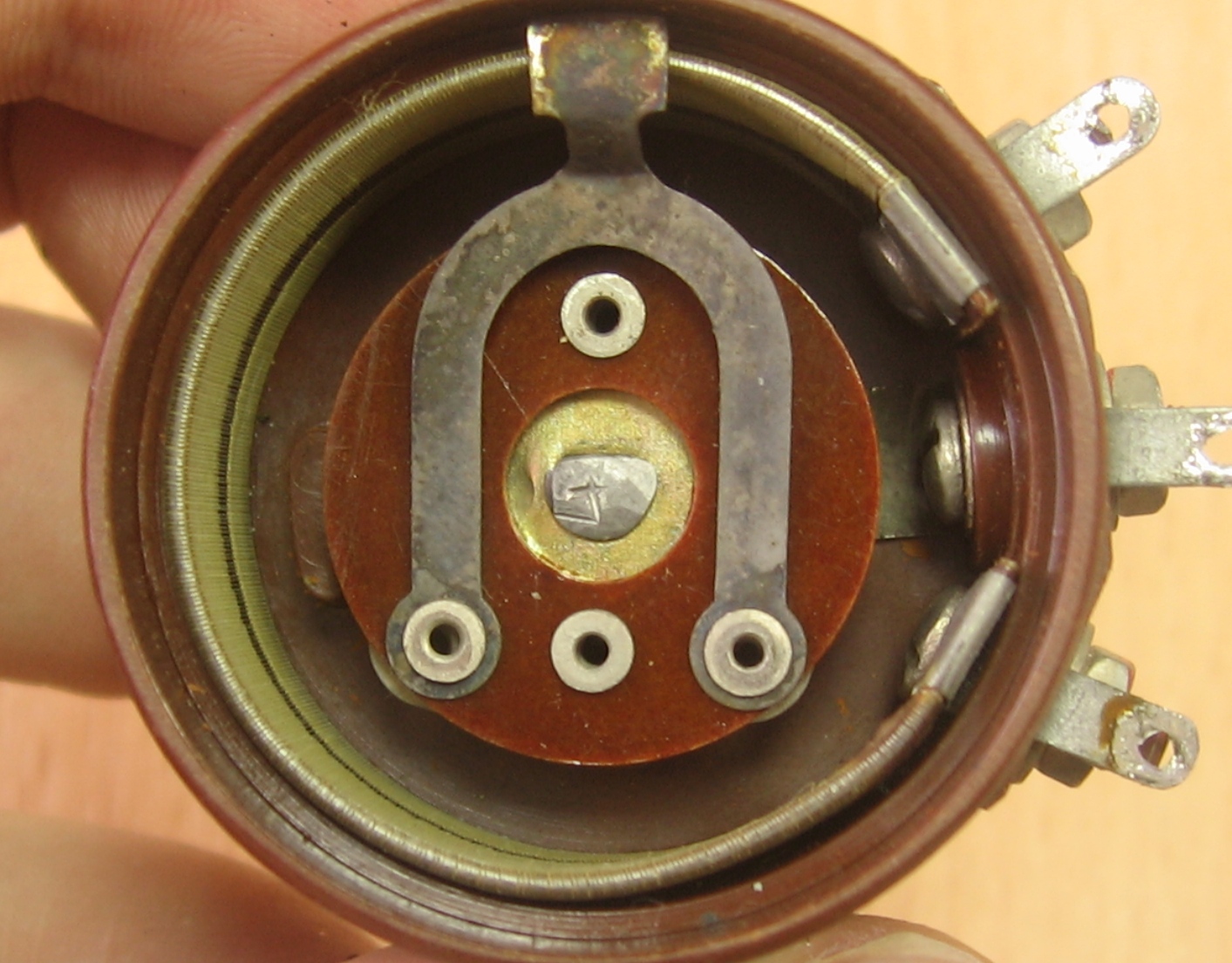

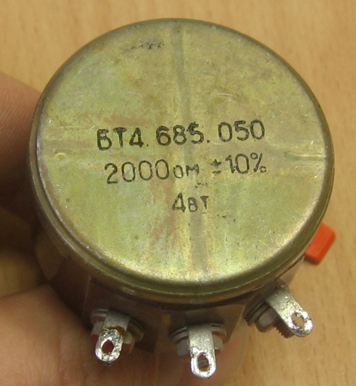

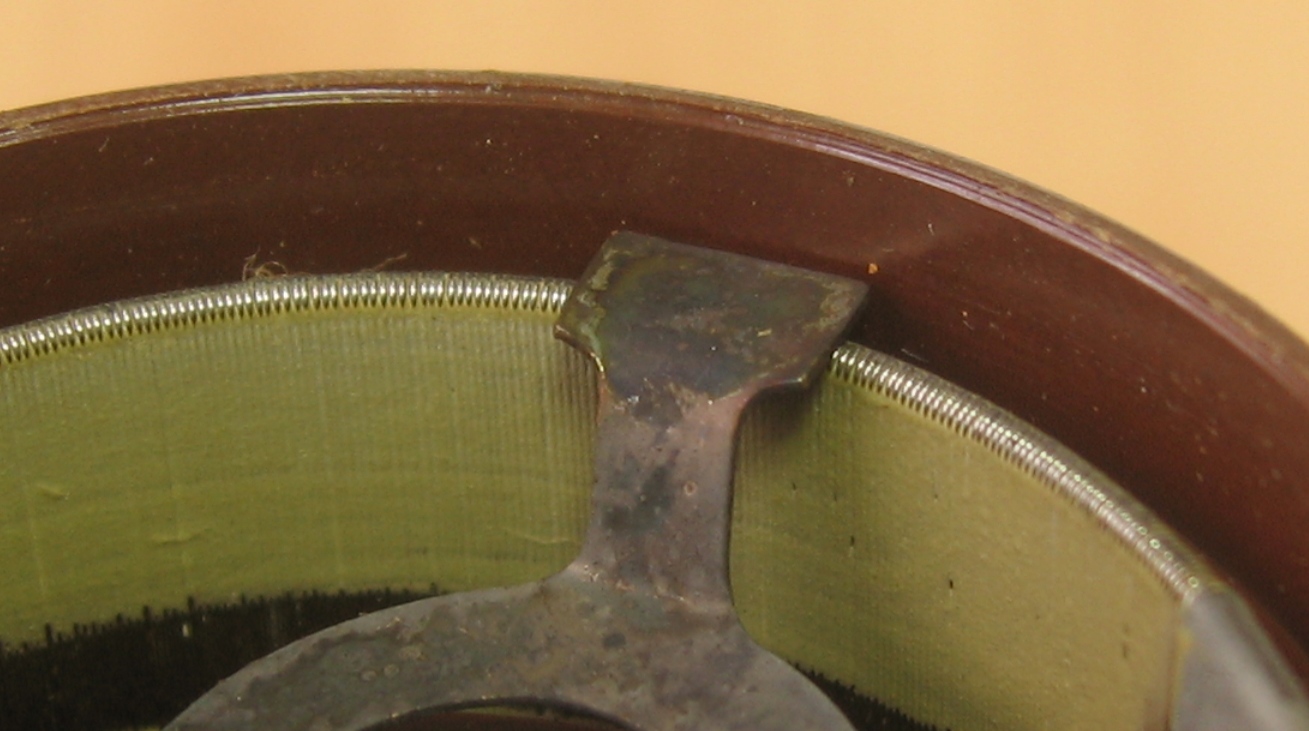

БТ4.685.050

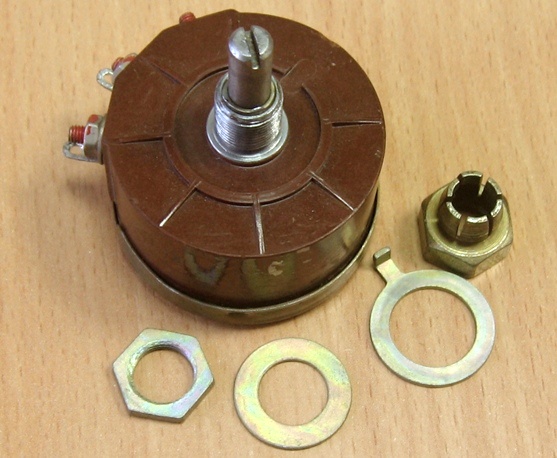

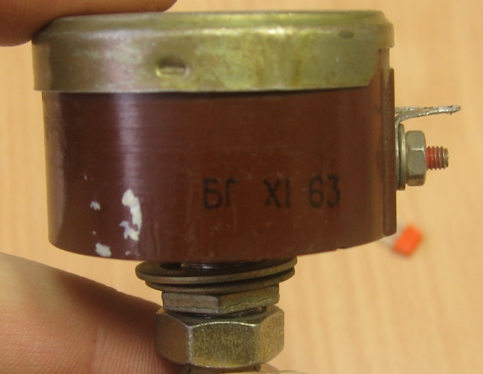

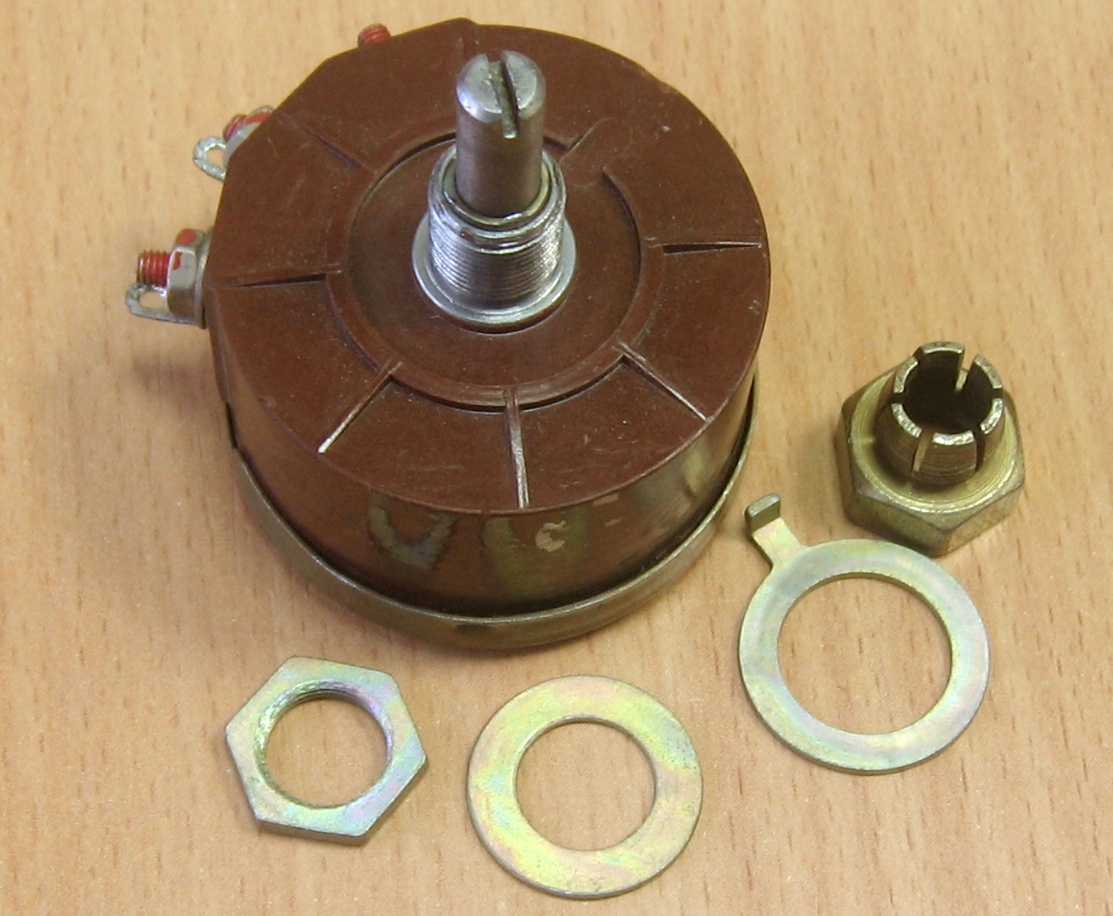

Стопорящая гайка довольно сложной конструкции, более не встречал такую:


(фото с форума "Портативного ретрорадио")

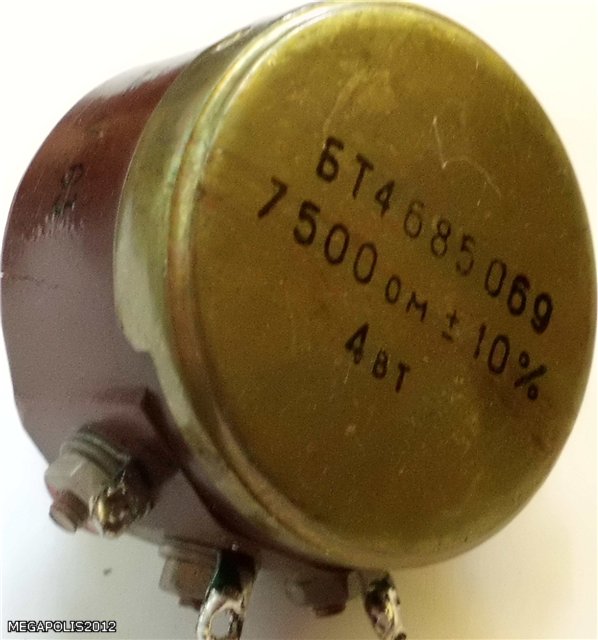

БТ4.685.069


(фото с форума "Портативного ретрорадио")

Ещё один представитель "карболитовой" группы 4-ваттных переменников этого семейства. К сожалению, не знаю чем он отличается от остальных...

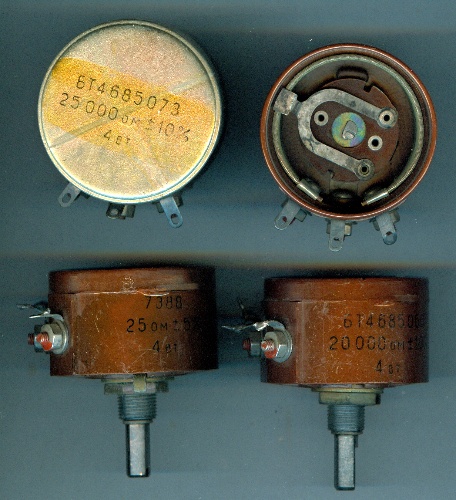

БТ4.685.073


(фото с форума "Портативного ретрорадио")

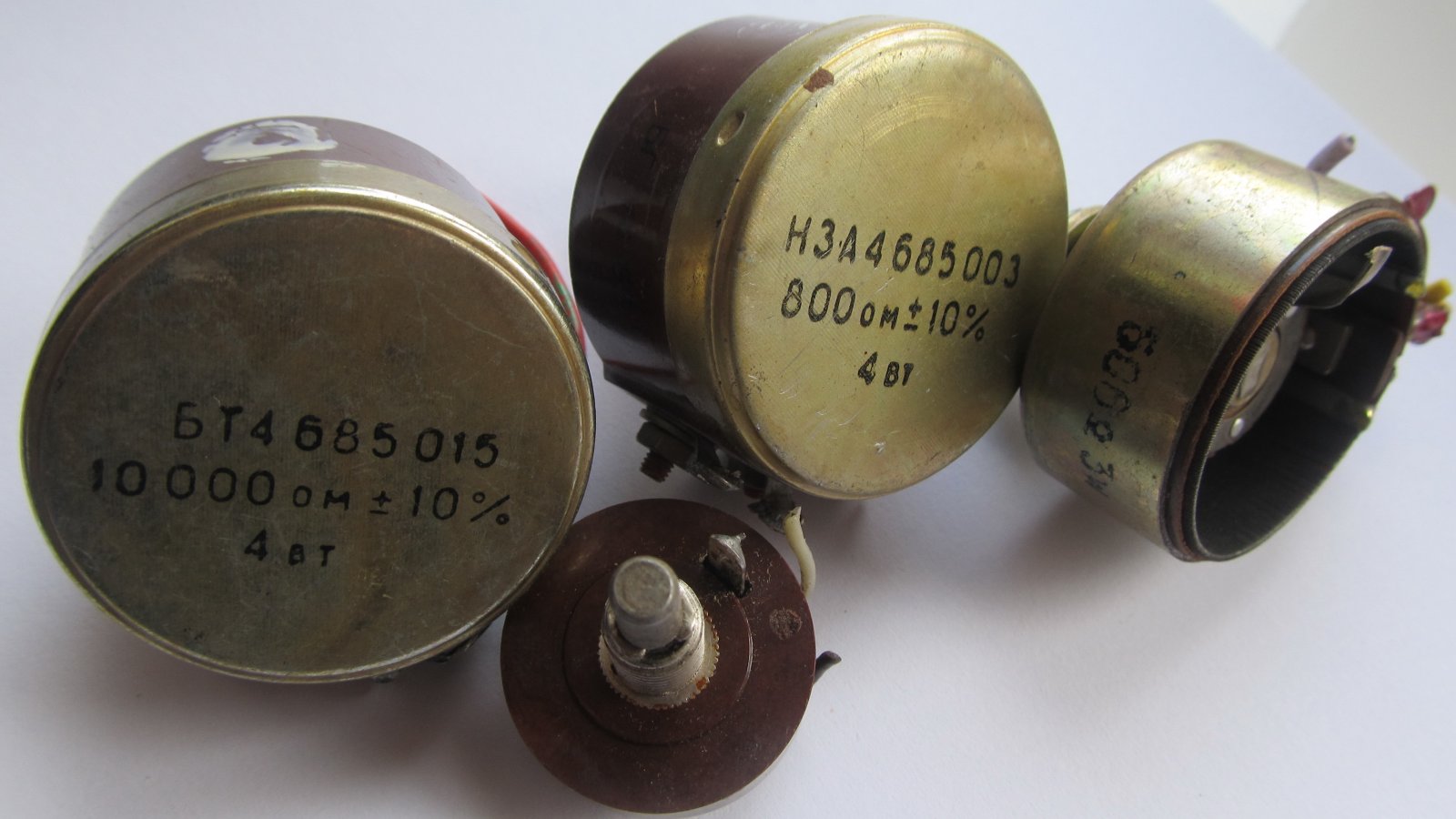

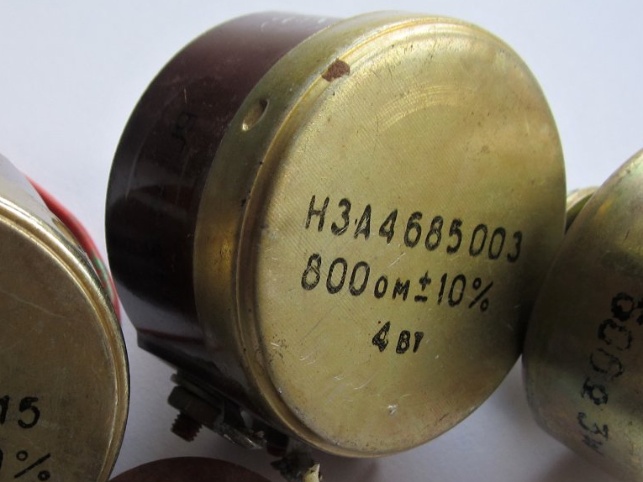

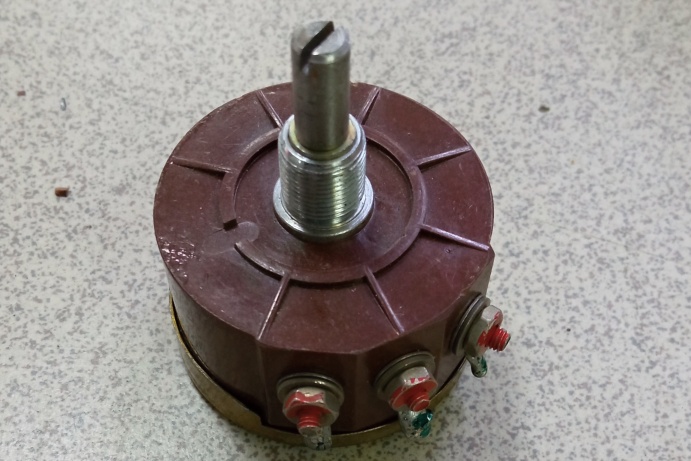

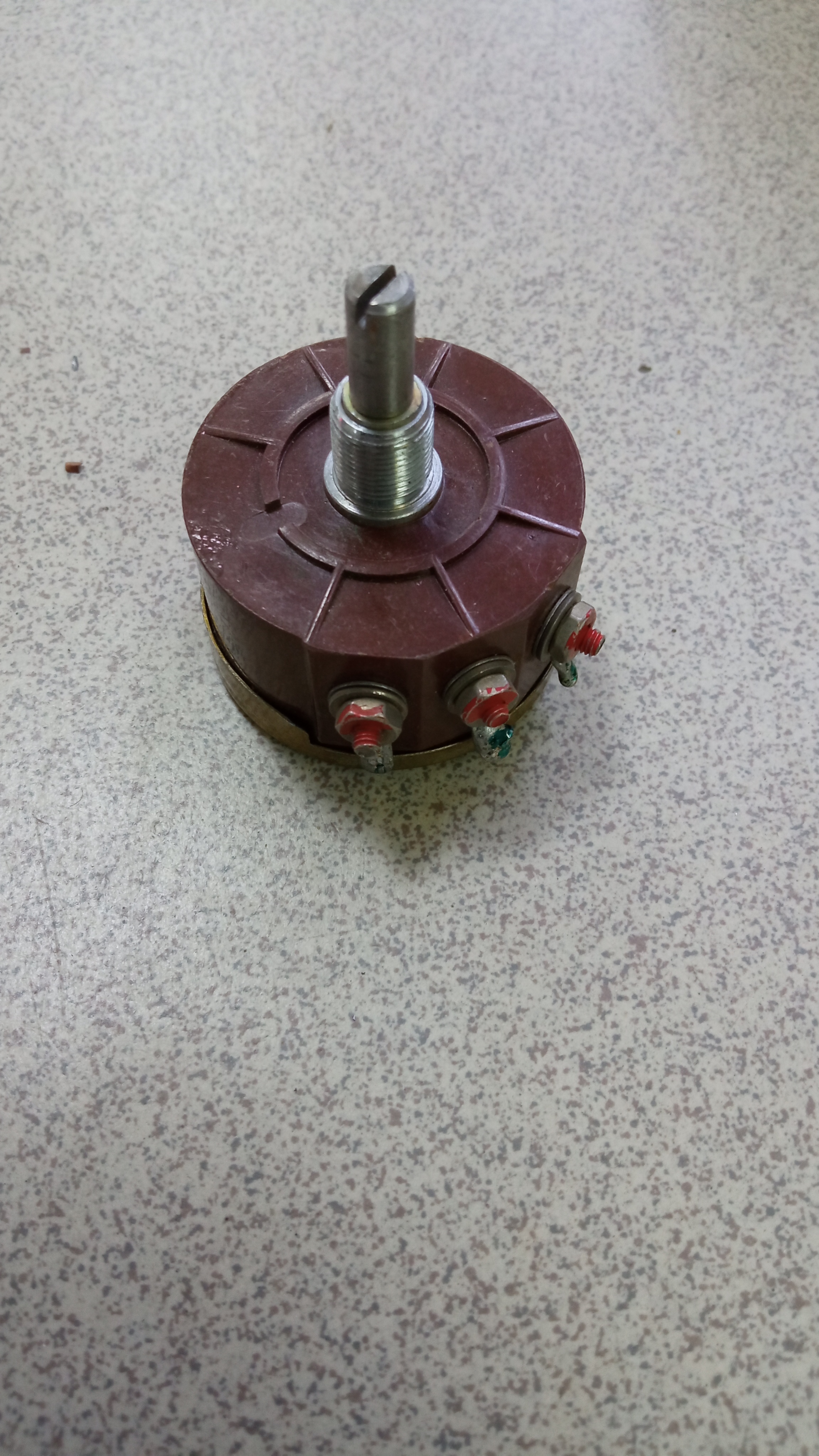

НЗА4.685.003


(фото с Форума радиодеталей)


(фото Сергея Брылева)

Источники:

1. Сопротивления. Справочник. Том II. Научно-исследовательский институт, 1968.
