АИ6.513.004, БТ4.685.003 ... БТ4.685.059

Проволочные потенциометры на текстолитовых каркасах в металлических корпусах с номинальной мощностью рассеяния 2 и 3 Вт, третье конструктивное семейство из резисторов БТ4.685.ххх.

Разработчик - предположительно Московский научно-исследовательский электромеханический институт (НИЭМИ). С 1942 года, тогда ещё как радиозавод № 465 с КБ, этот институт занимался разработкой и выпуском средств управления огнём зенитной артиллерии - СОН и ПУАЗО - а также электро- и радиокомпонентов для них.

Серийное производство было налажено на заводах, входящих в кооперацию с НИЭМИ - Кунцевском радиолокационном заводе (ныне Московский радиотехнический завод) и Марийском машиностроительном заводе.

Любопытно, что каждый конструктивный вариант и каждый номинал имели свой собственный номер ТУ, в результате число этих ТУ приближалось к сотне. Более того, все они вместе с резисторами других типов были сведены в групповые технические условия ОЖ0.468.517, что, на мой взгляд, создавало некоторую неразбериху.

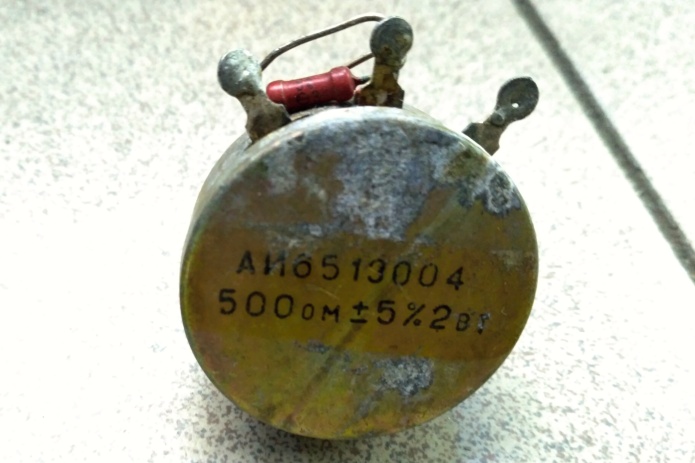

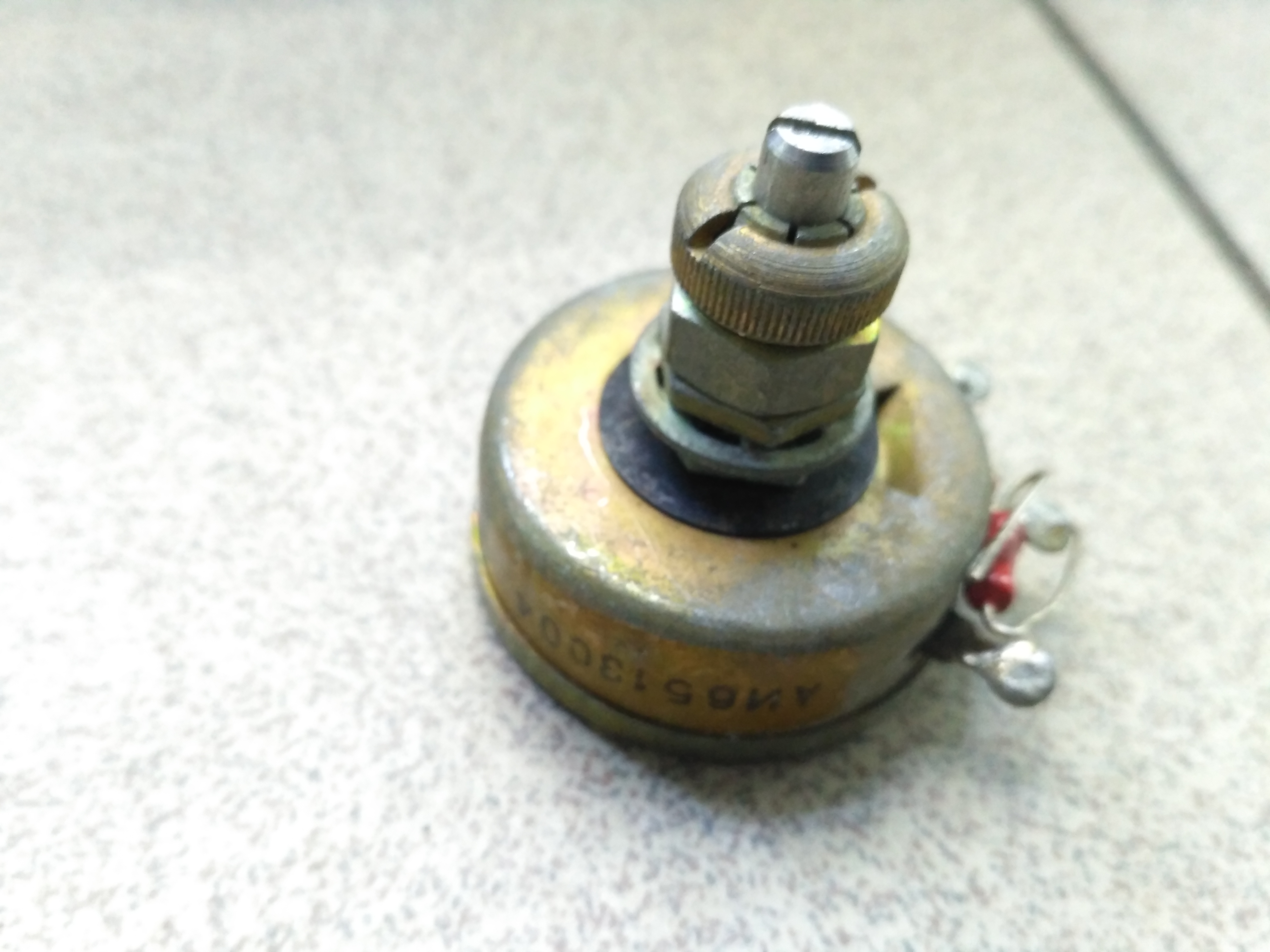

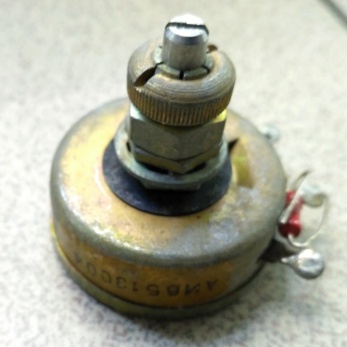

АИ6.513.004

(фото Сергея Брылева)

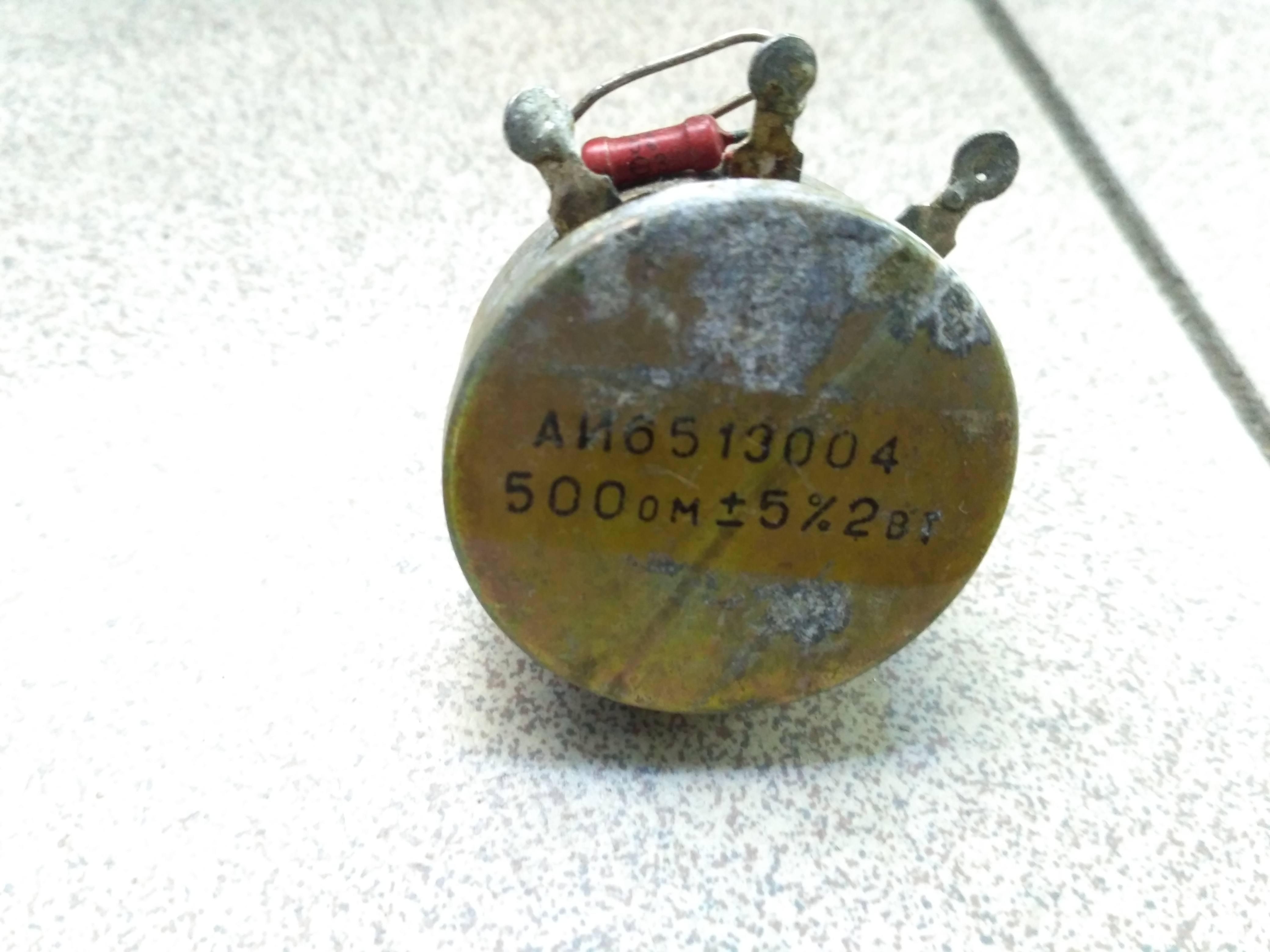

Вариант с уменьшенной мощностью, 2 Вт; выпущен на Марийском машиностроительном заводе.

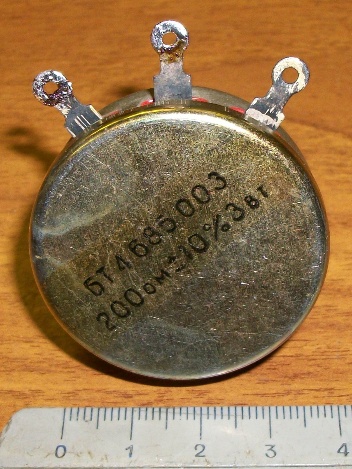

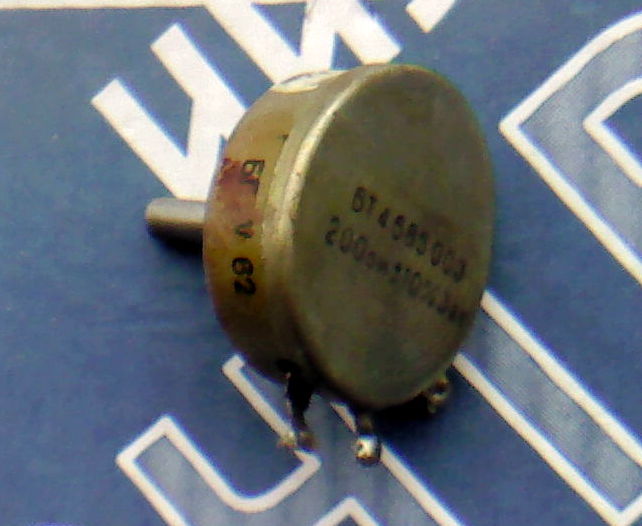

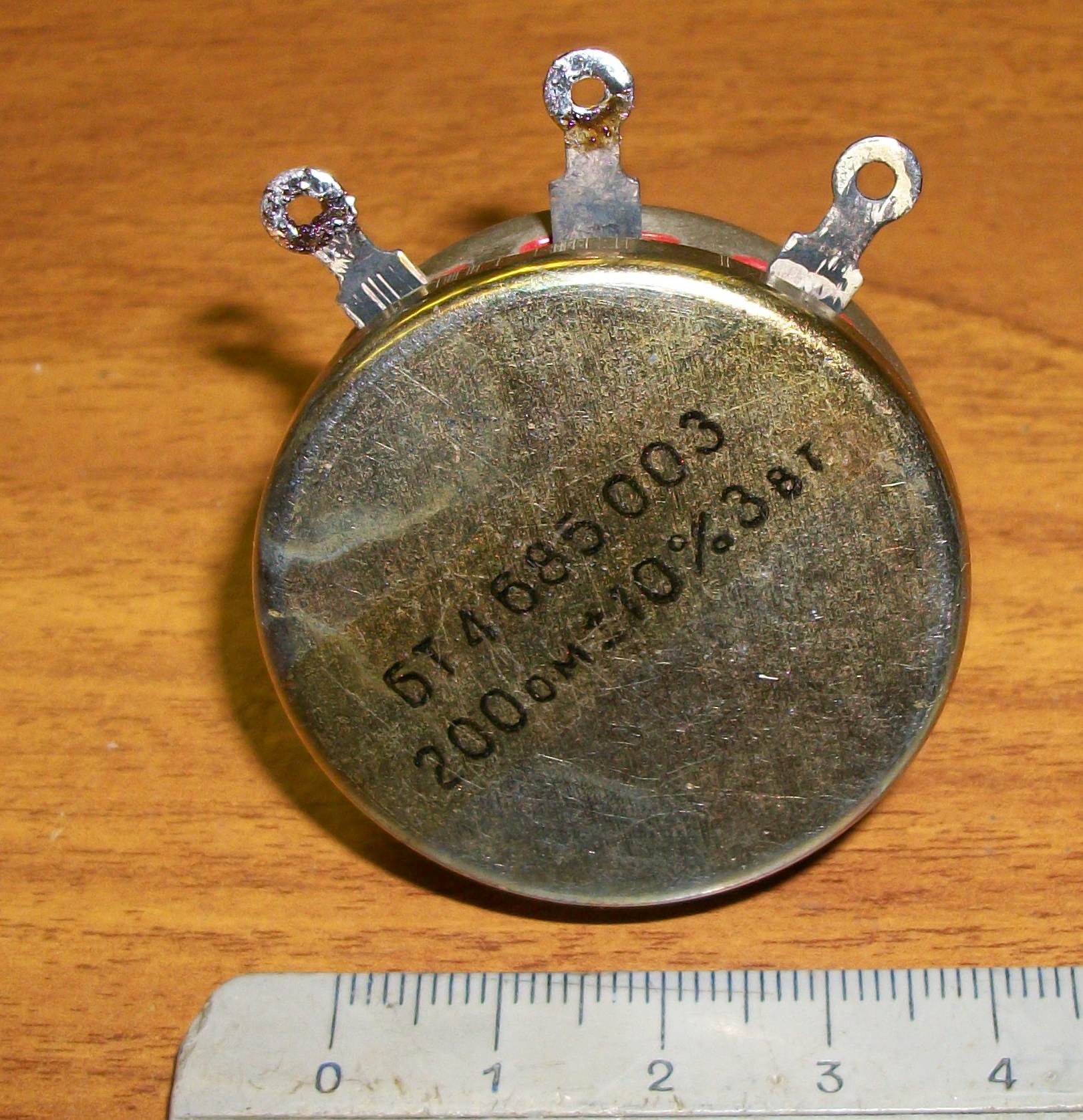

БТ4.685.003

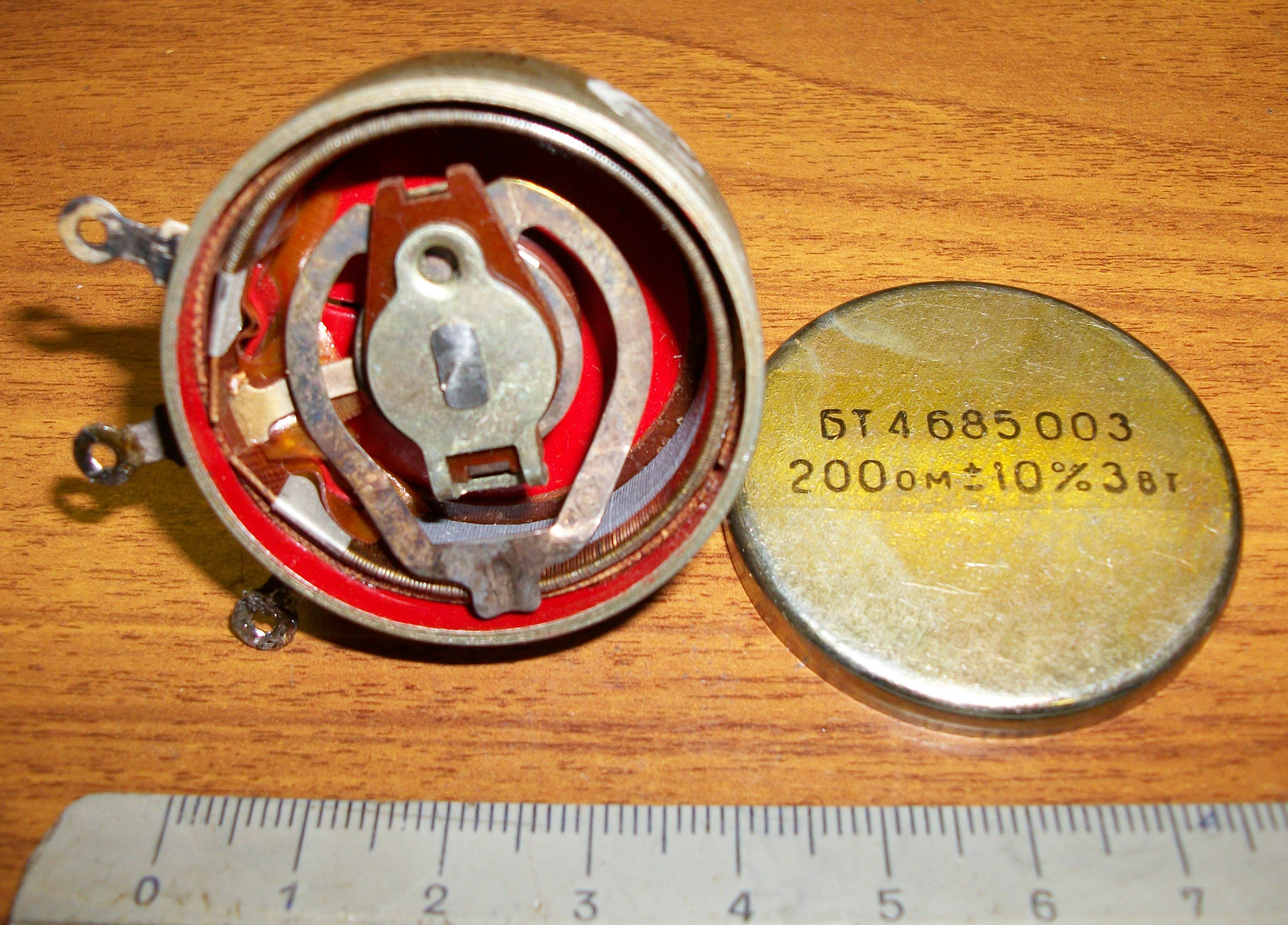

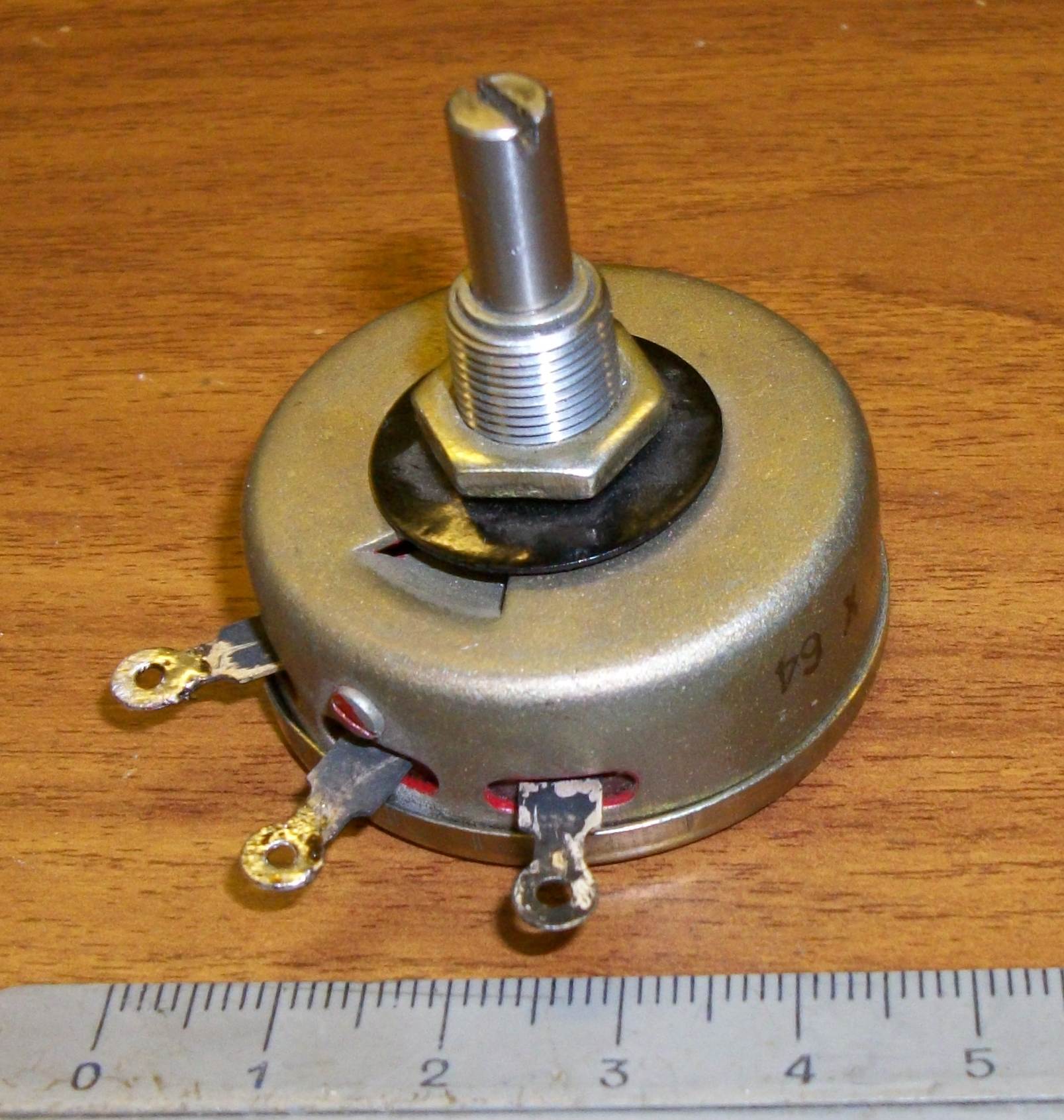

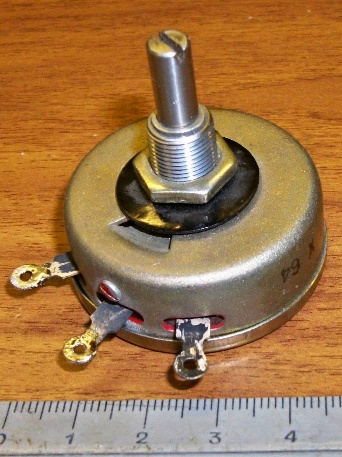

Переменный резистор. Немного походит на резисторы ПП3 первых номеров; возможно это их прародитель?

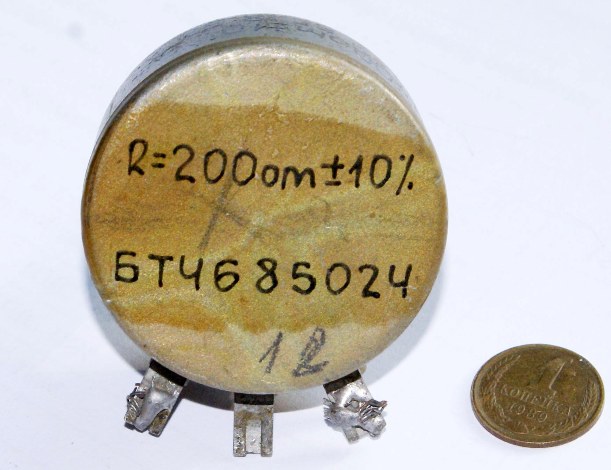

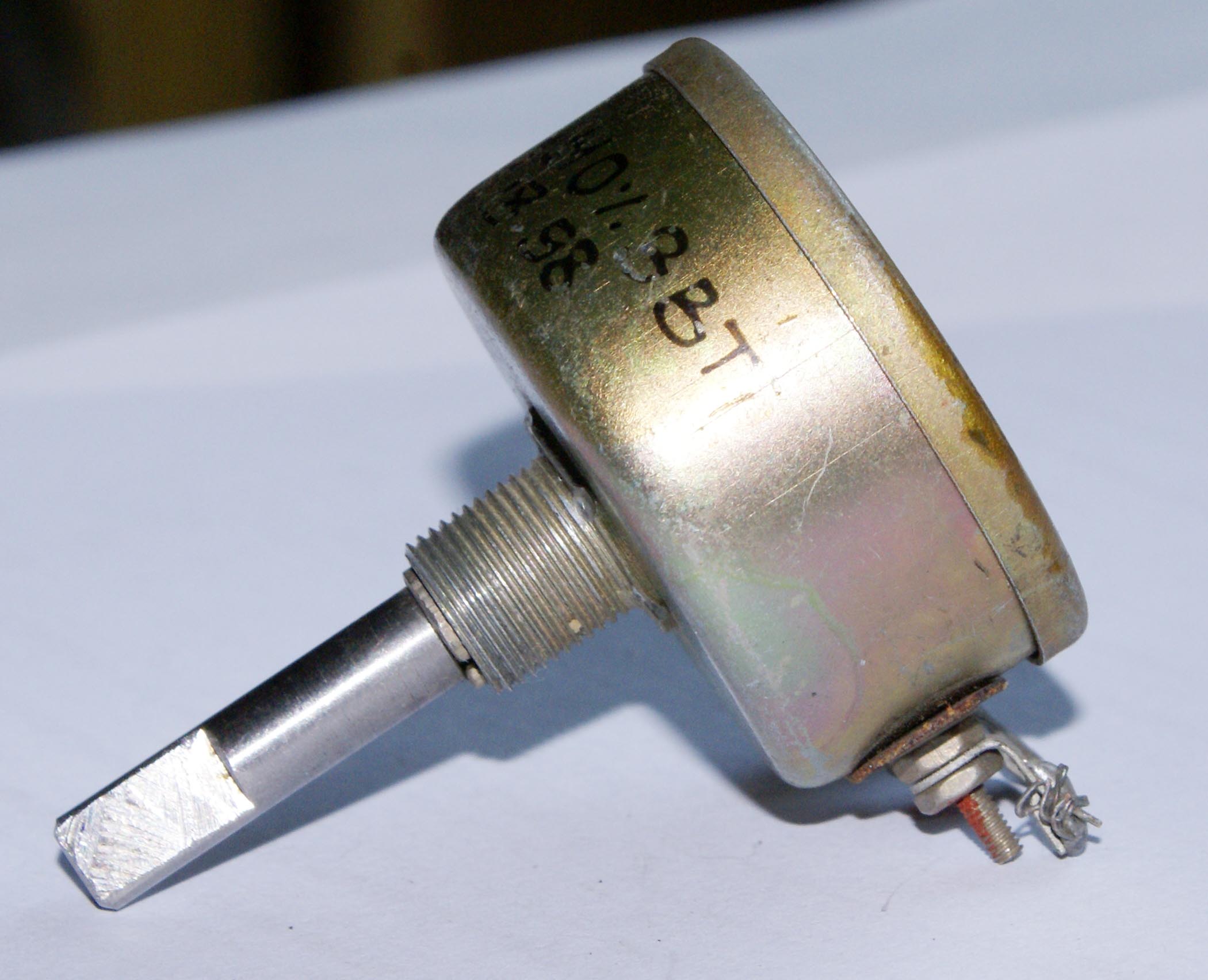

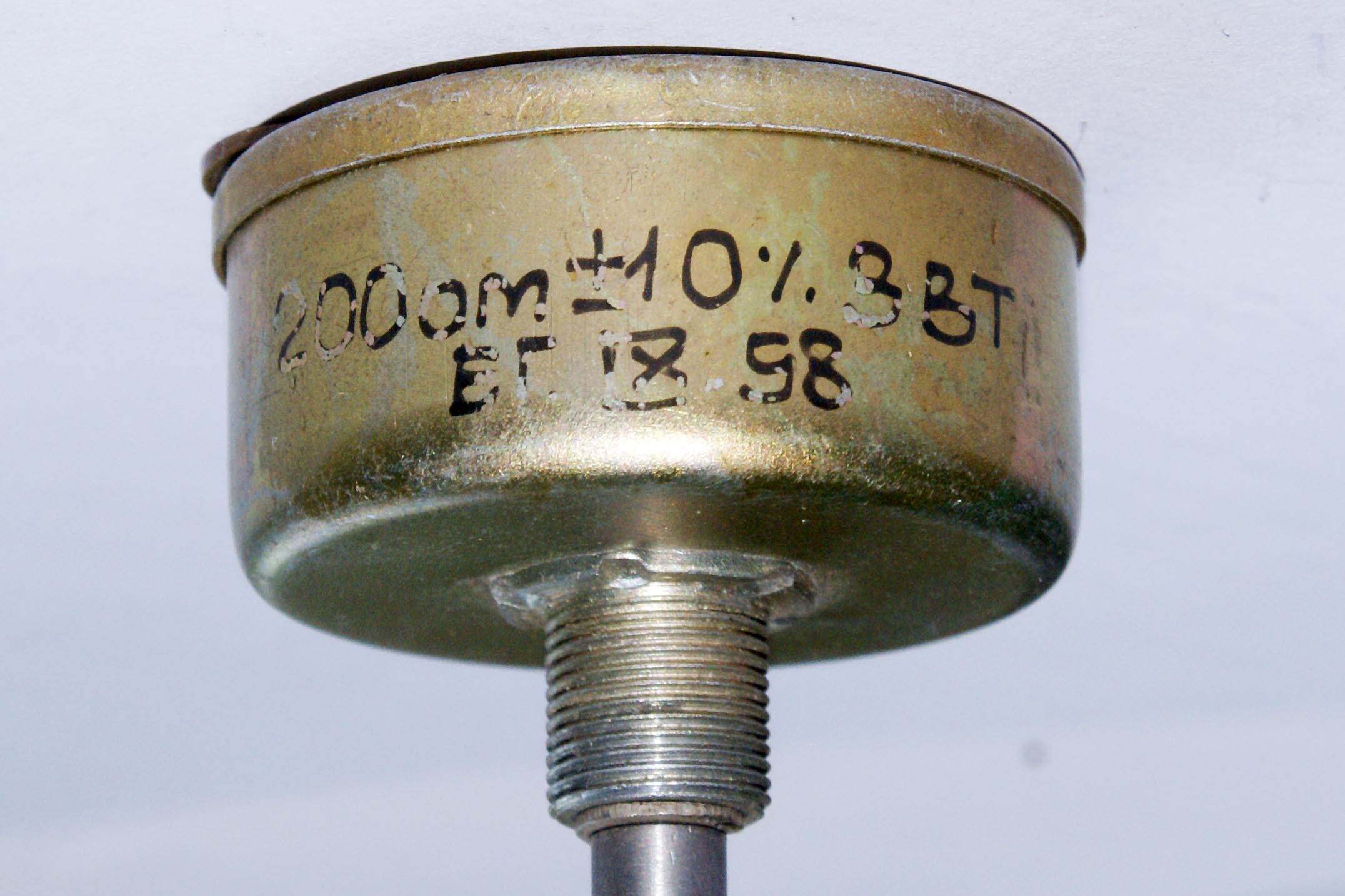

БТ4.685.024

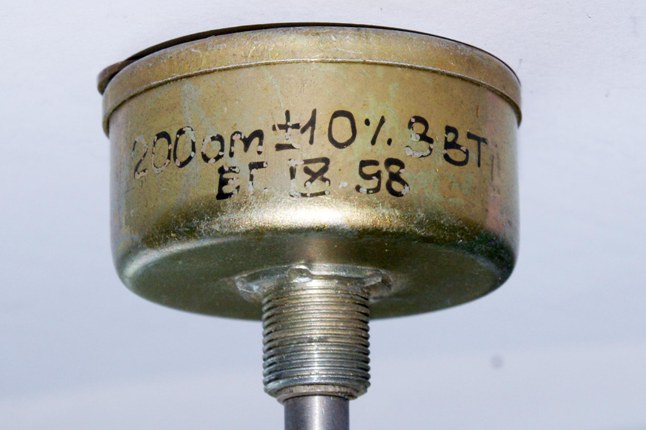

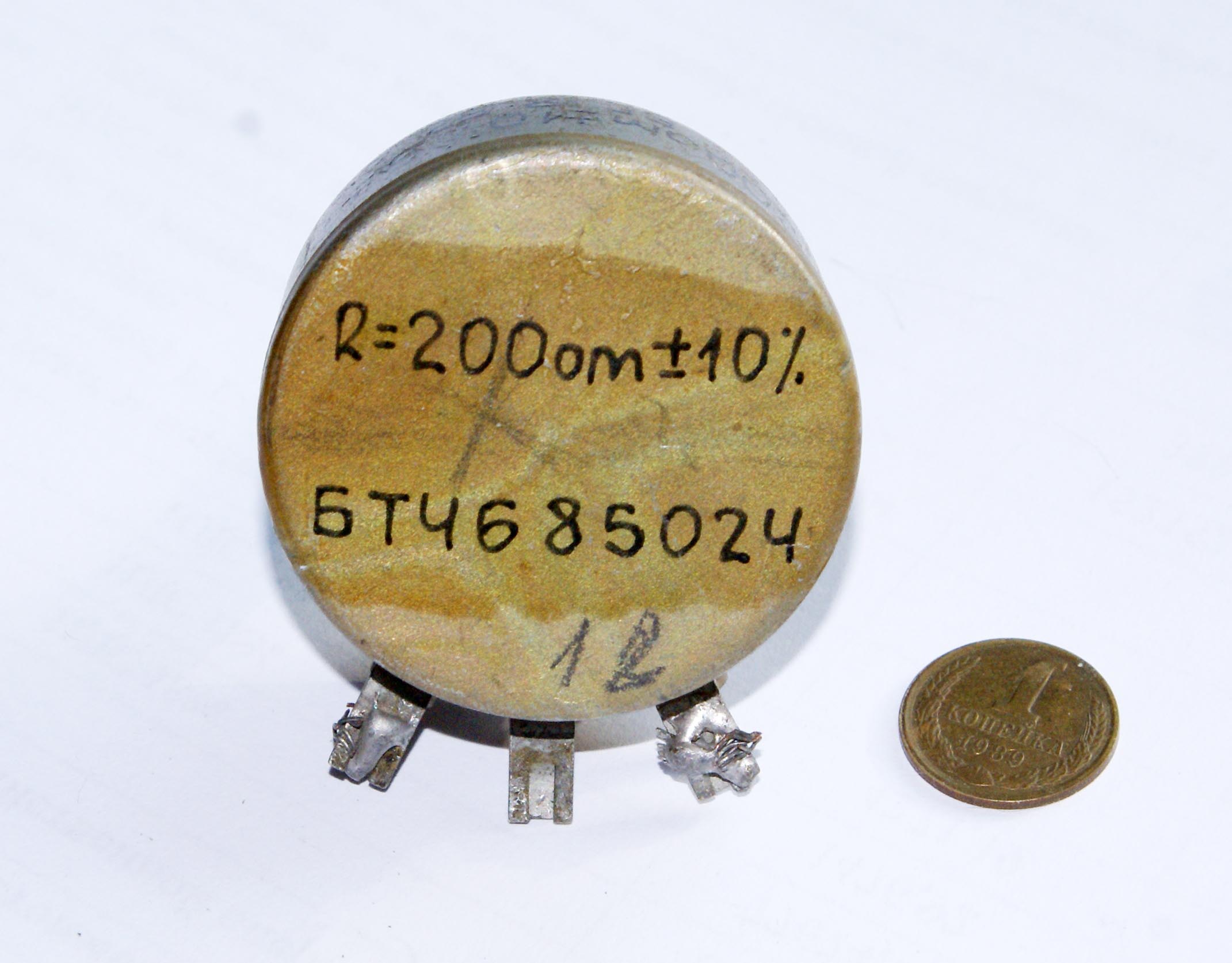

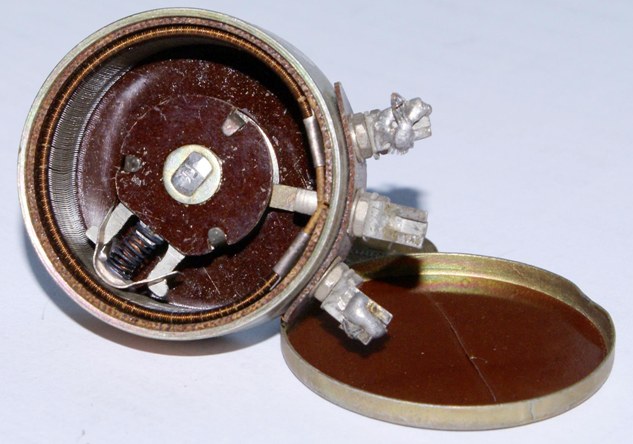

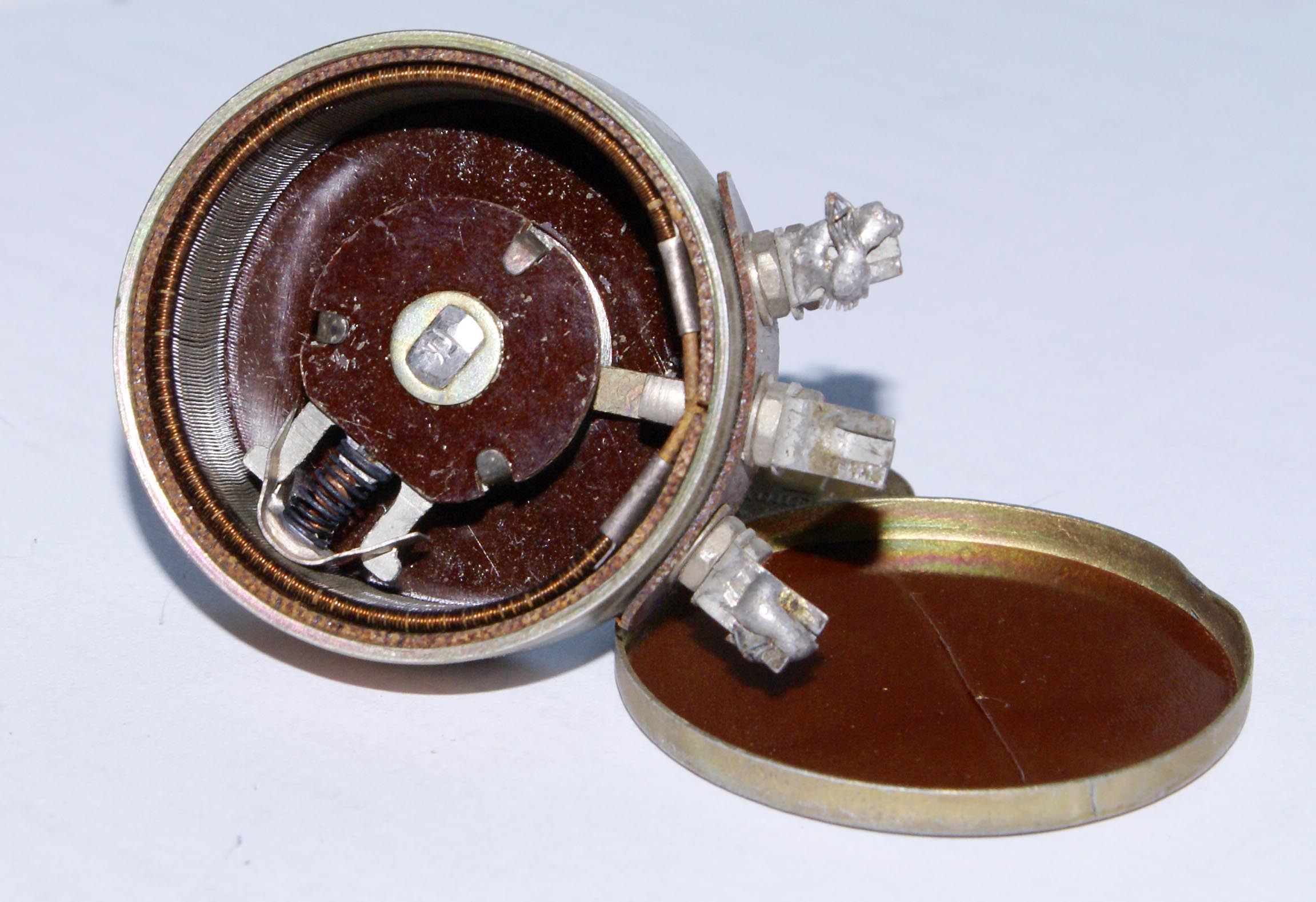

Образец от Алексея Абызова. Необычен тем, что движок скользит не по торцу обмотки, а по внутренней боковой поверхности:

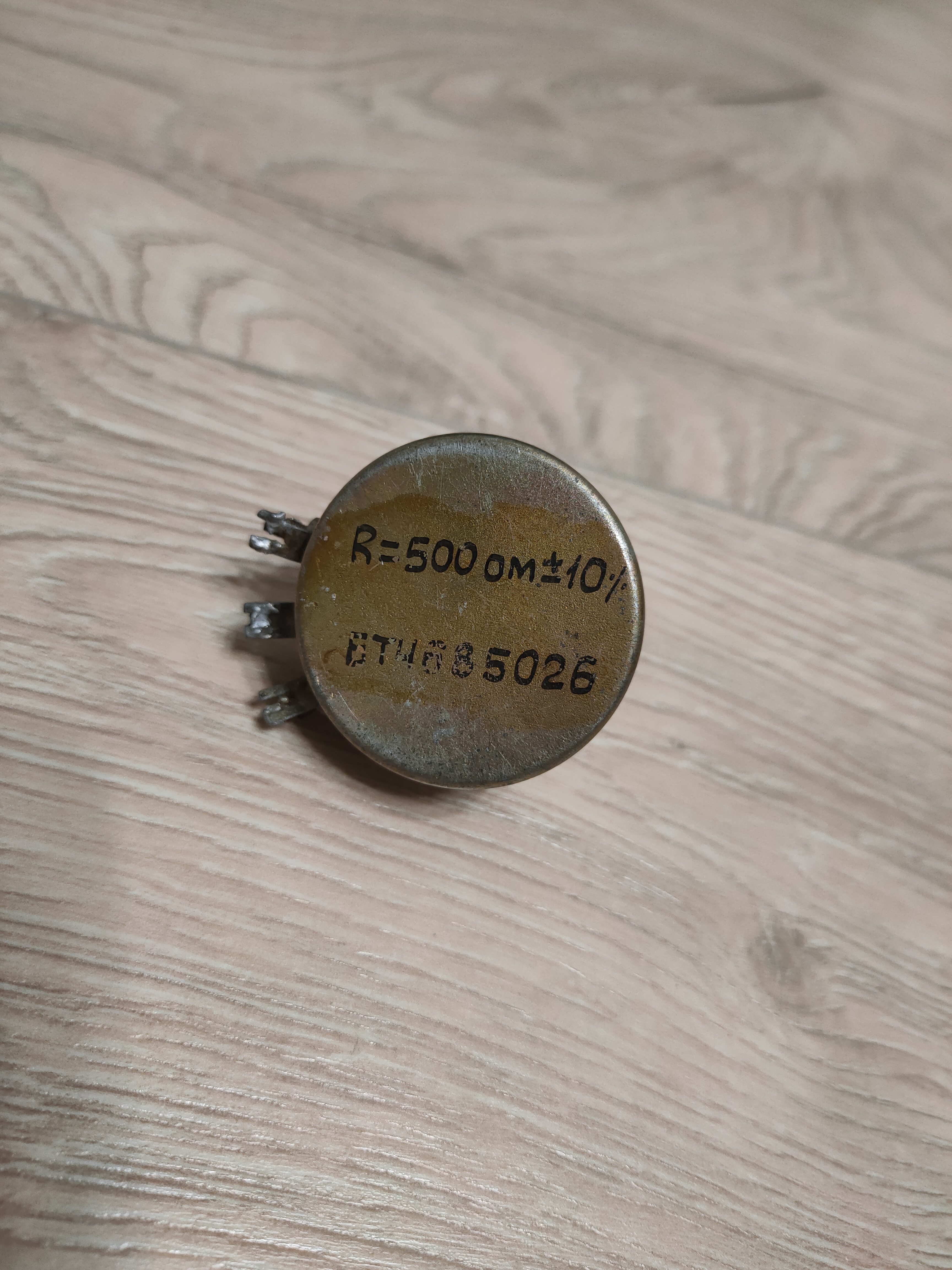

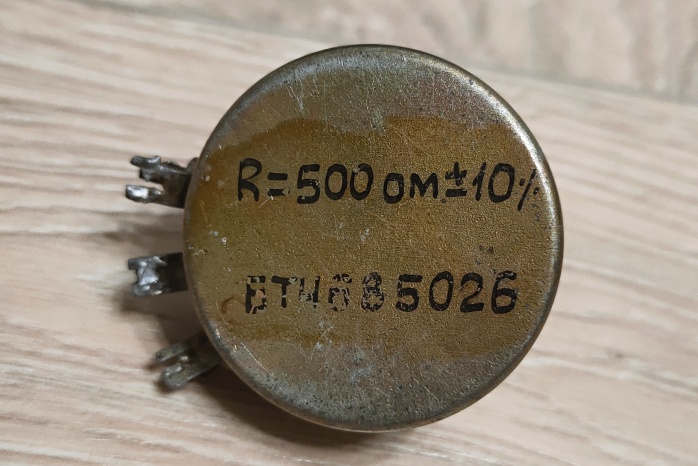

БТ4.685.026

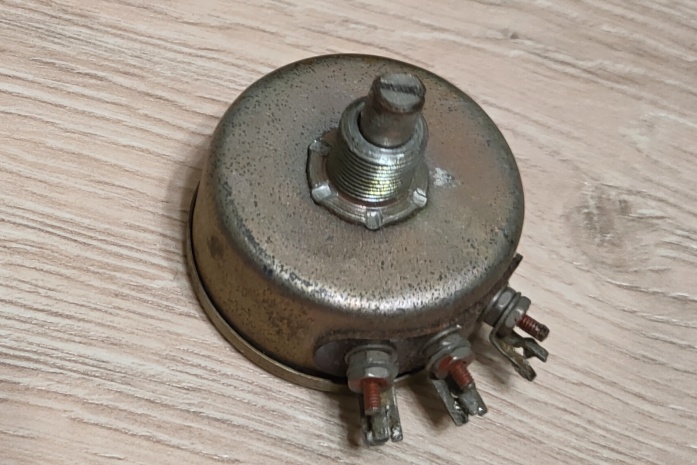

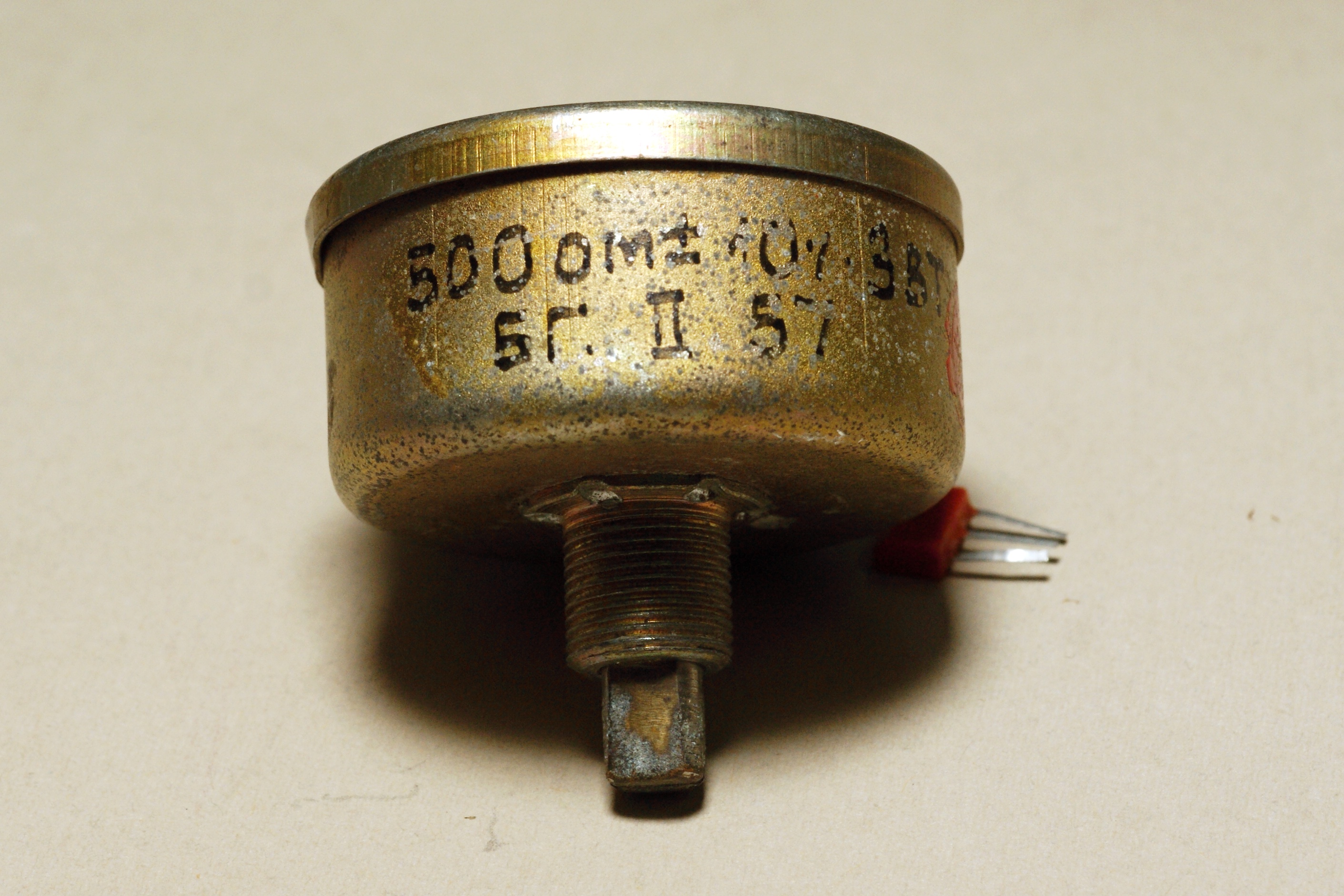

Весьма ранний экземпляр из семейства - февраль 1957 года.

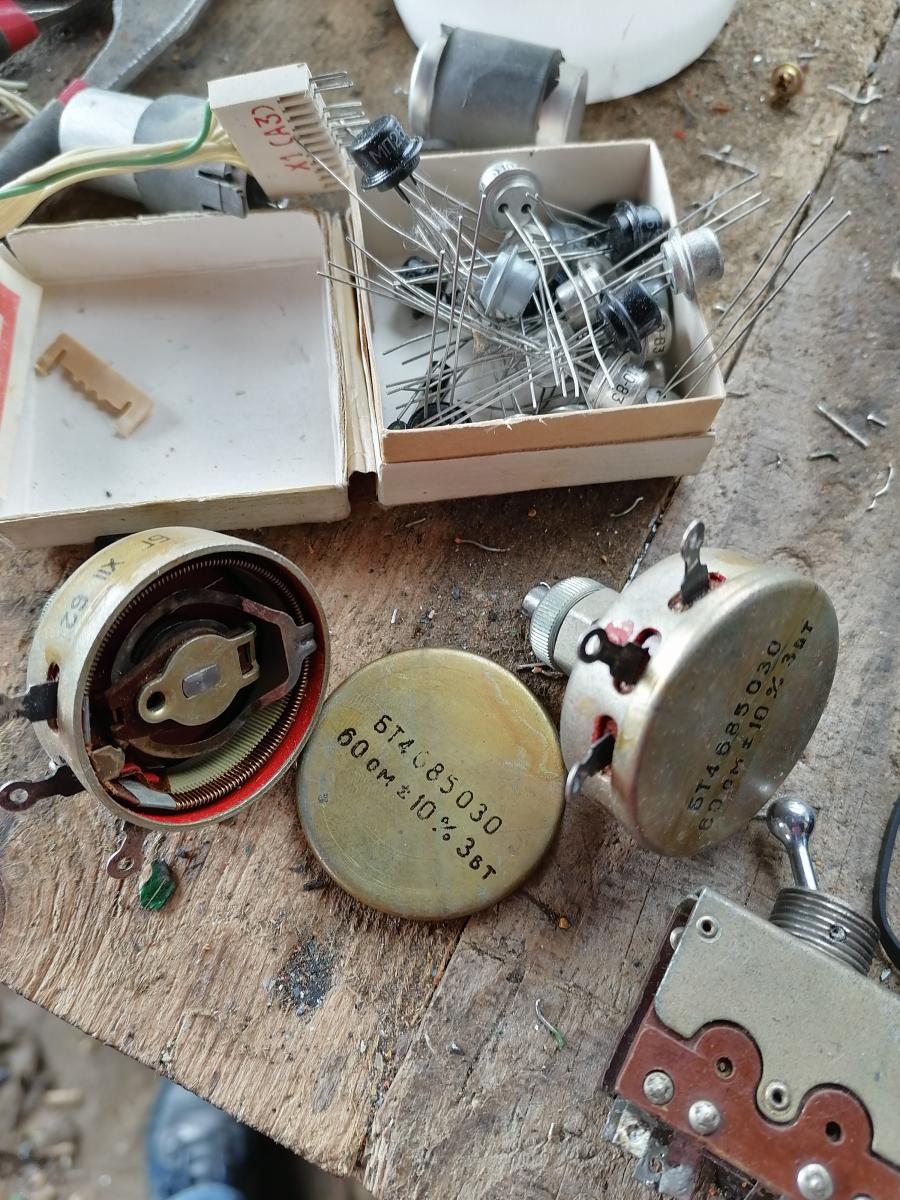

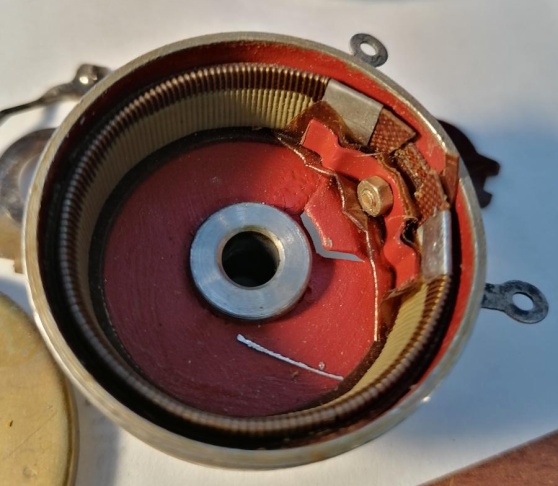

БТ4.685.030

(фото с Форума радиодеталей)

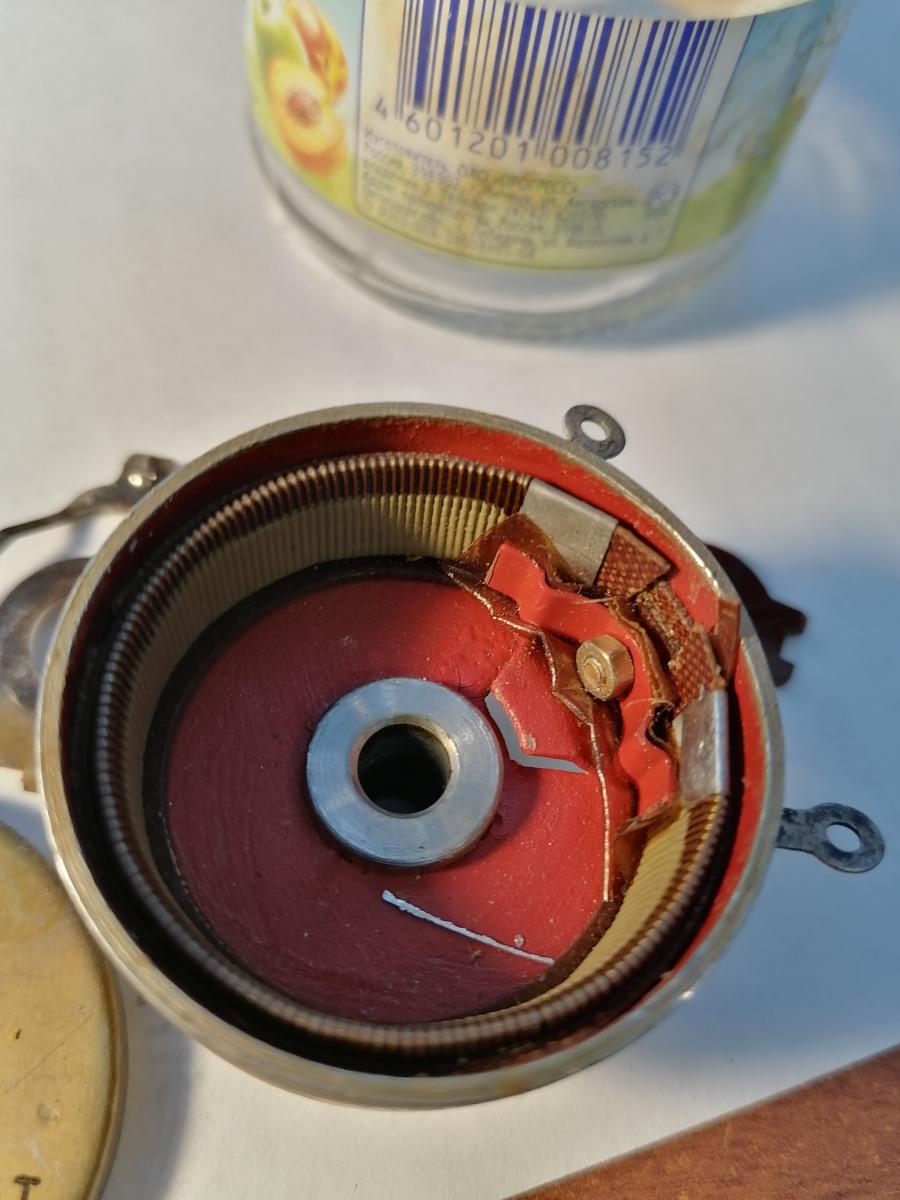

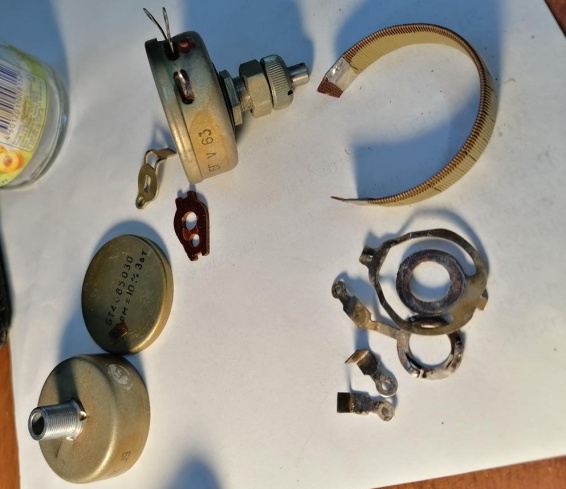

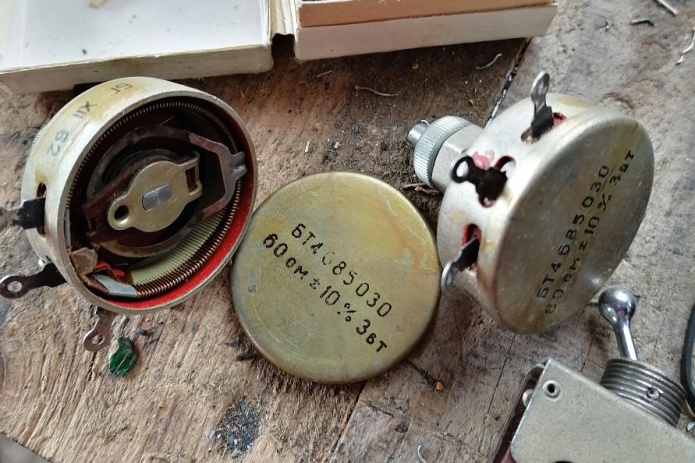

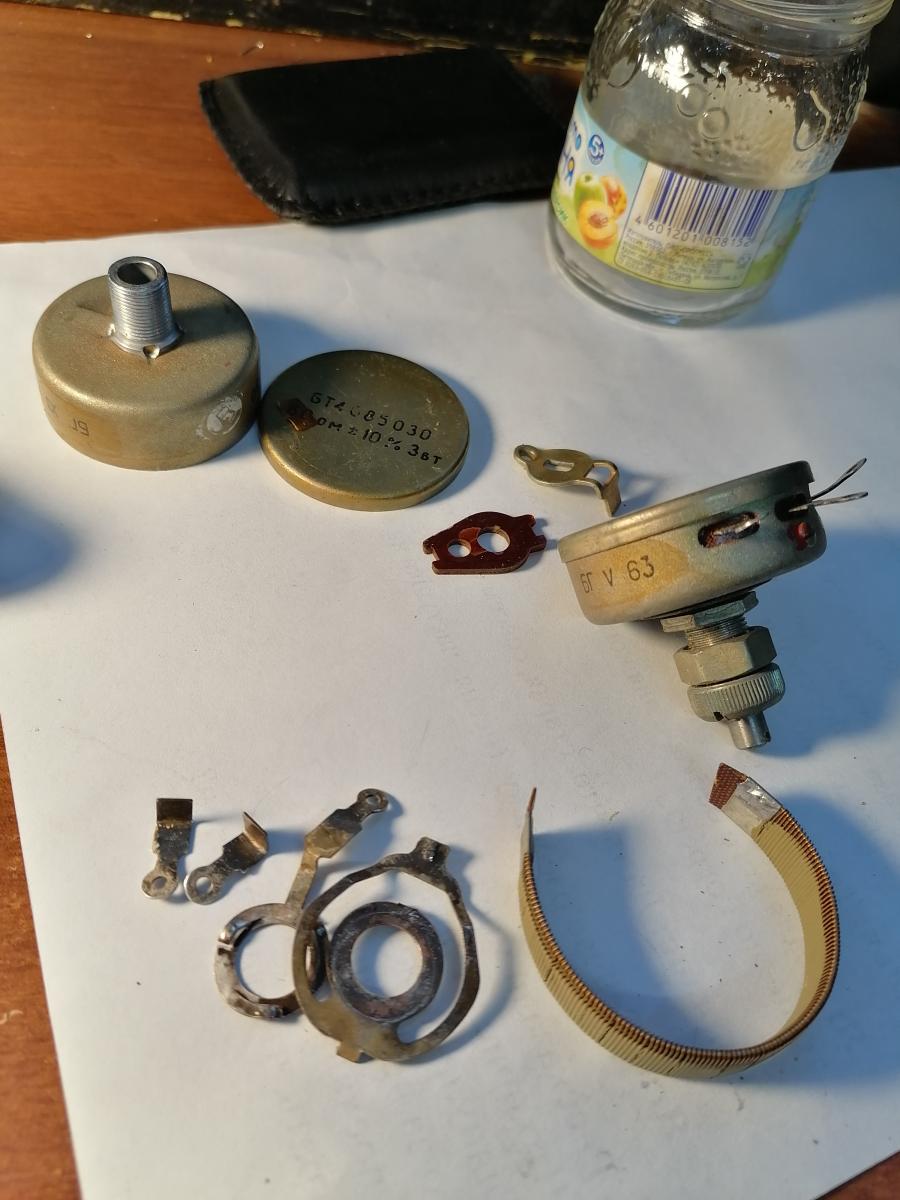

Самый низкоомный резистор этой группы, на 60 Ом; выпущен на Марийском машиностроительном заводе.

(фото с Форума радиодеталей)

(фото с Форума радиодеталей)

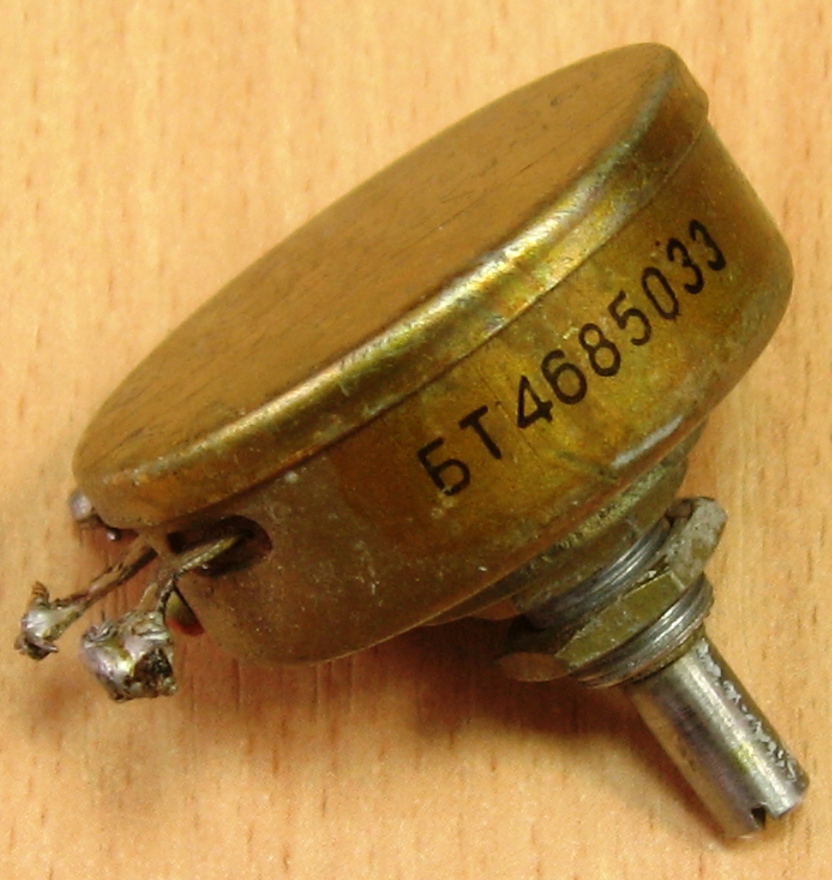

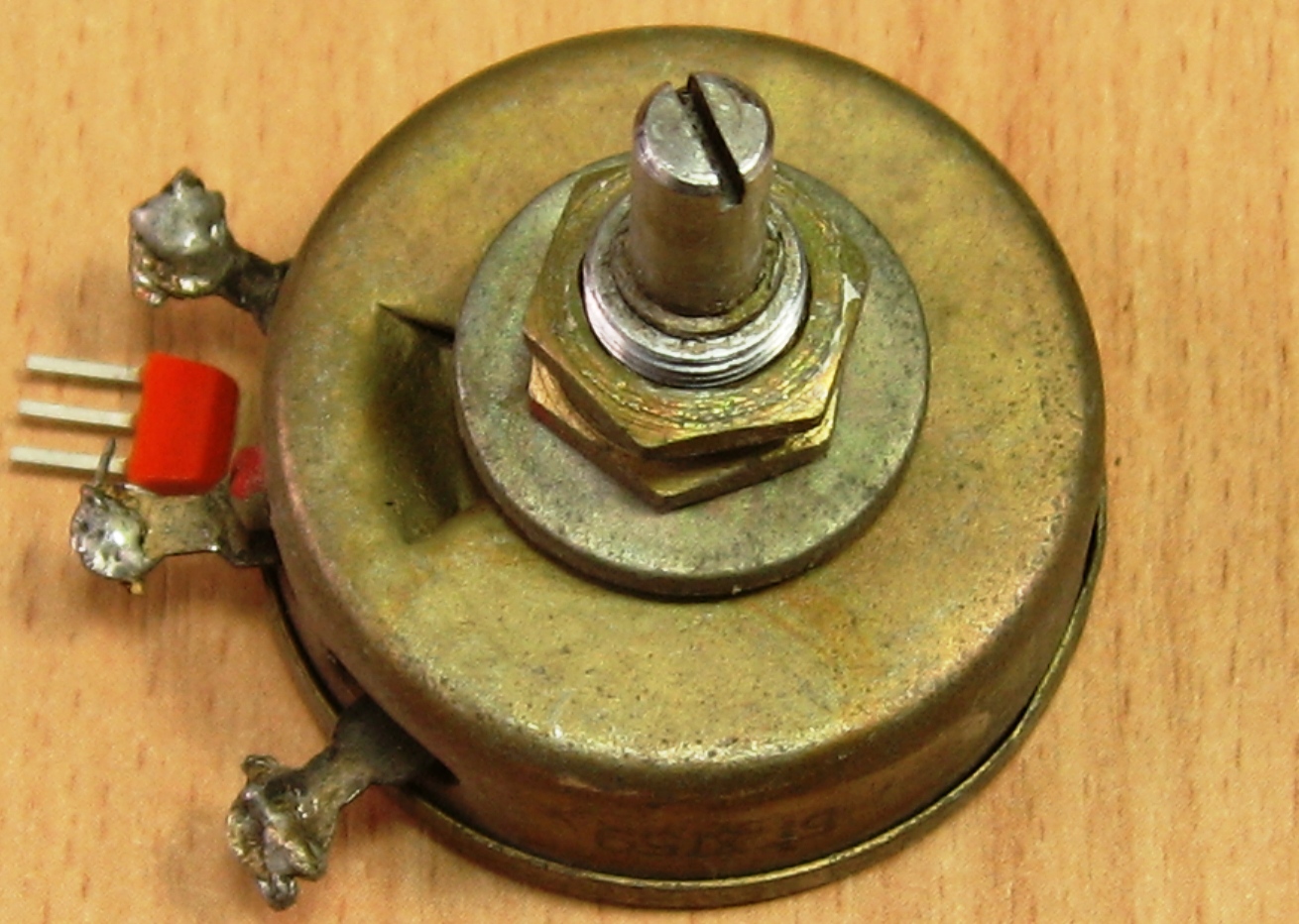

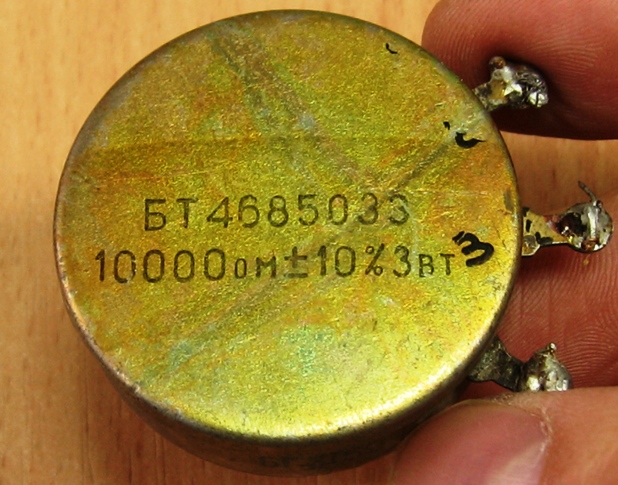

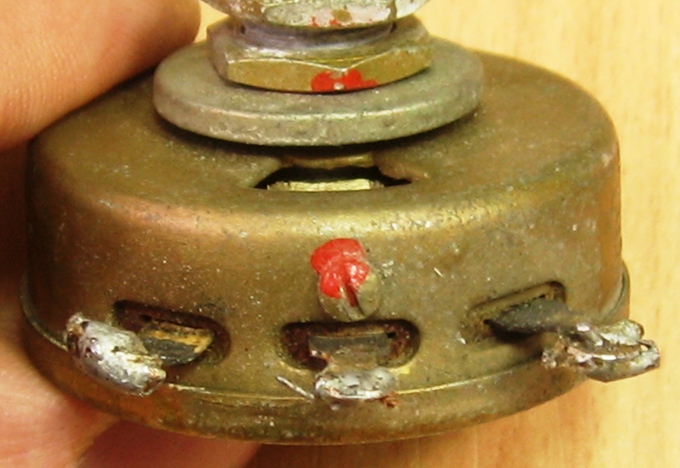

БТ4.685.033

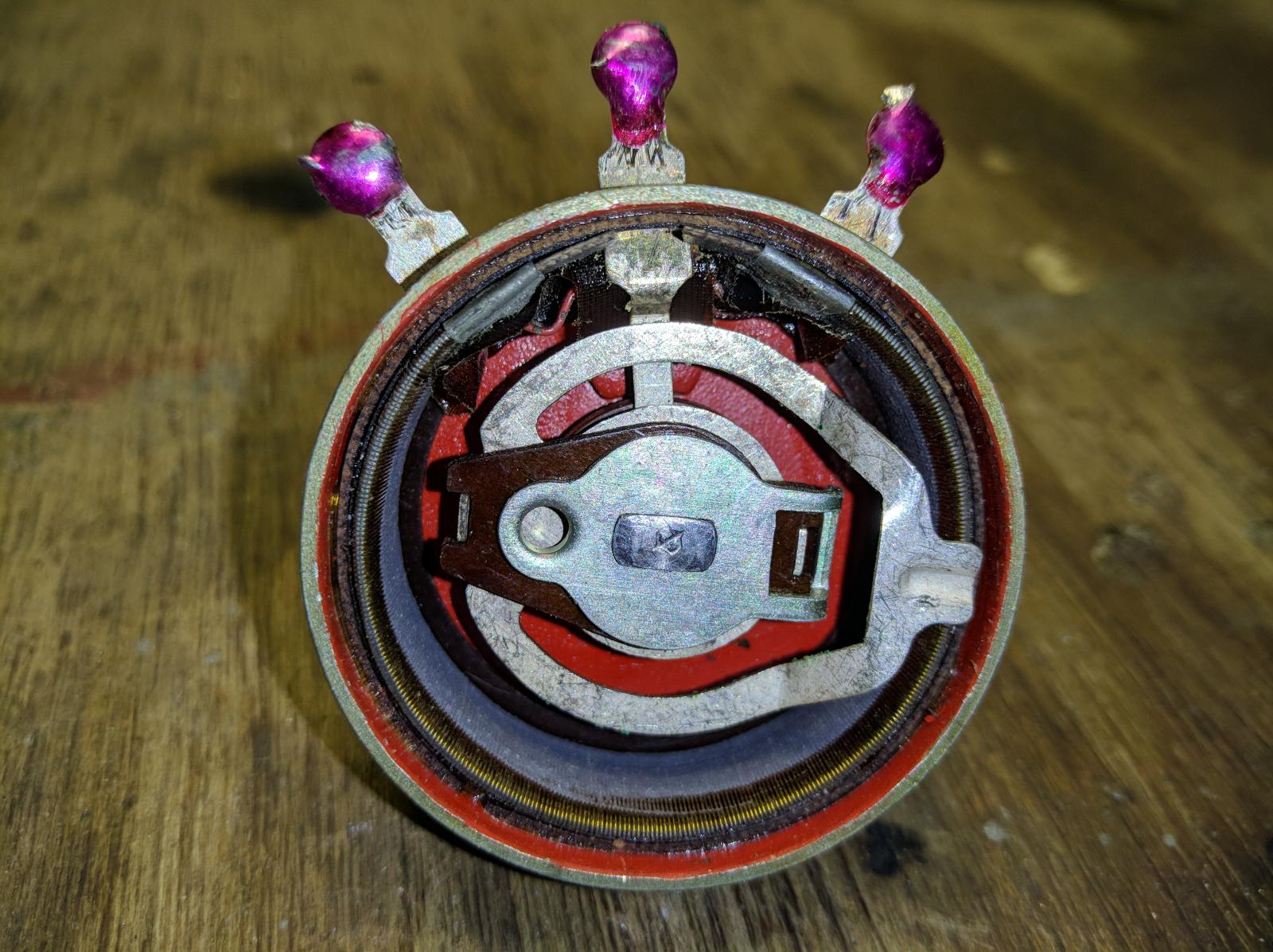

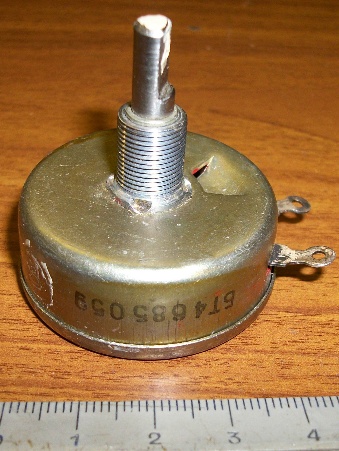

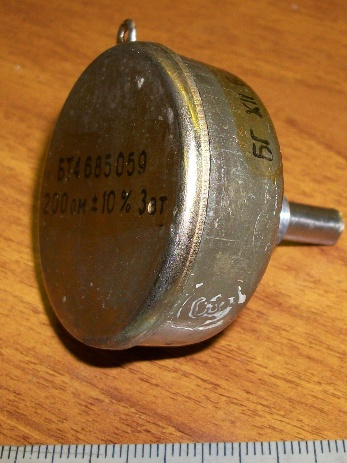

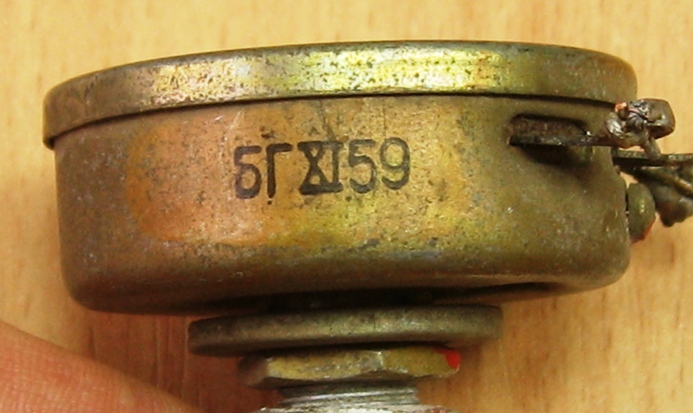

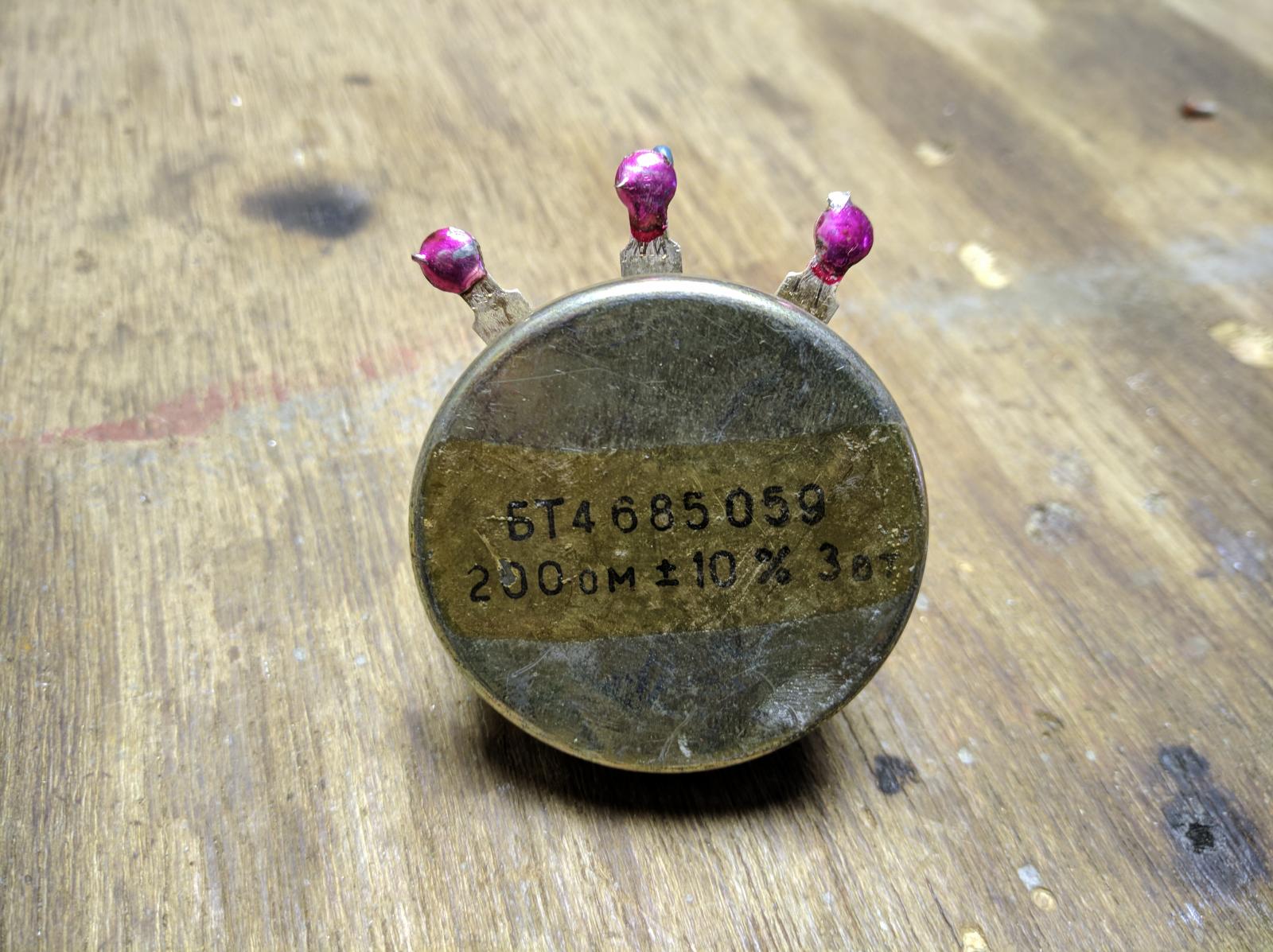

БТ4.685.059

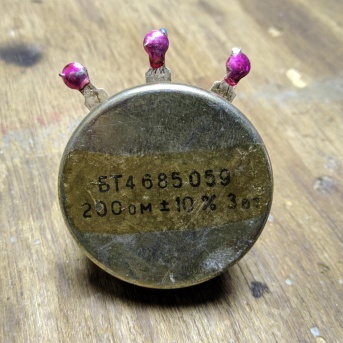

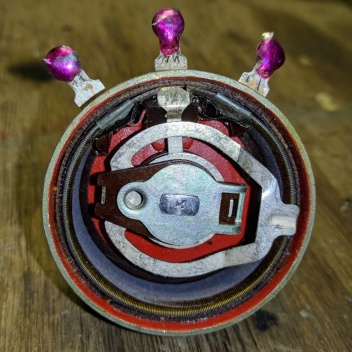

Переменный резистор, от БТ4.685.003 отличающийся только концом вала.
