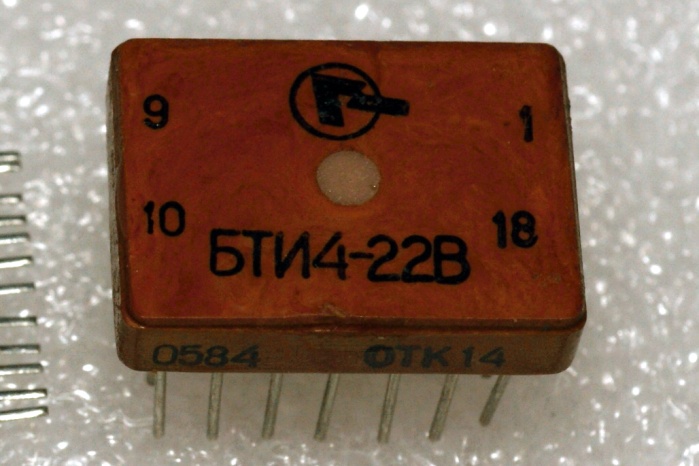

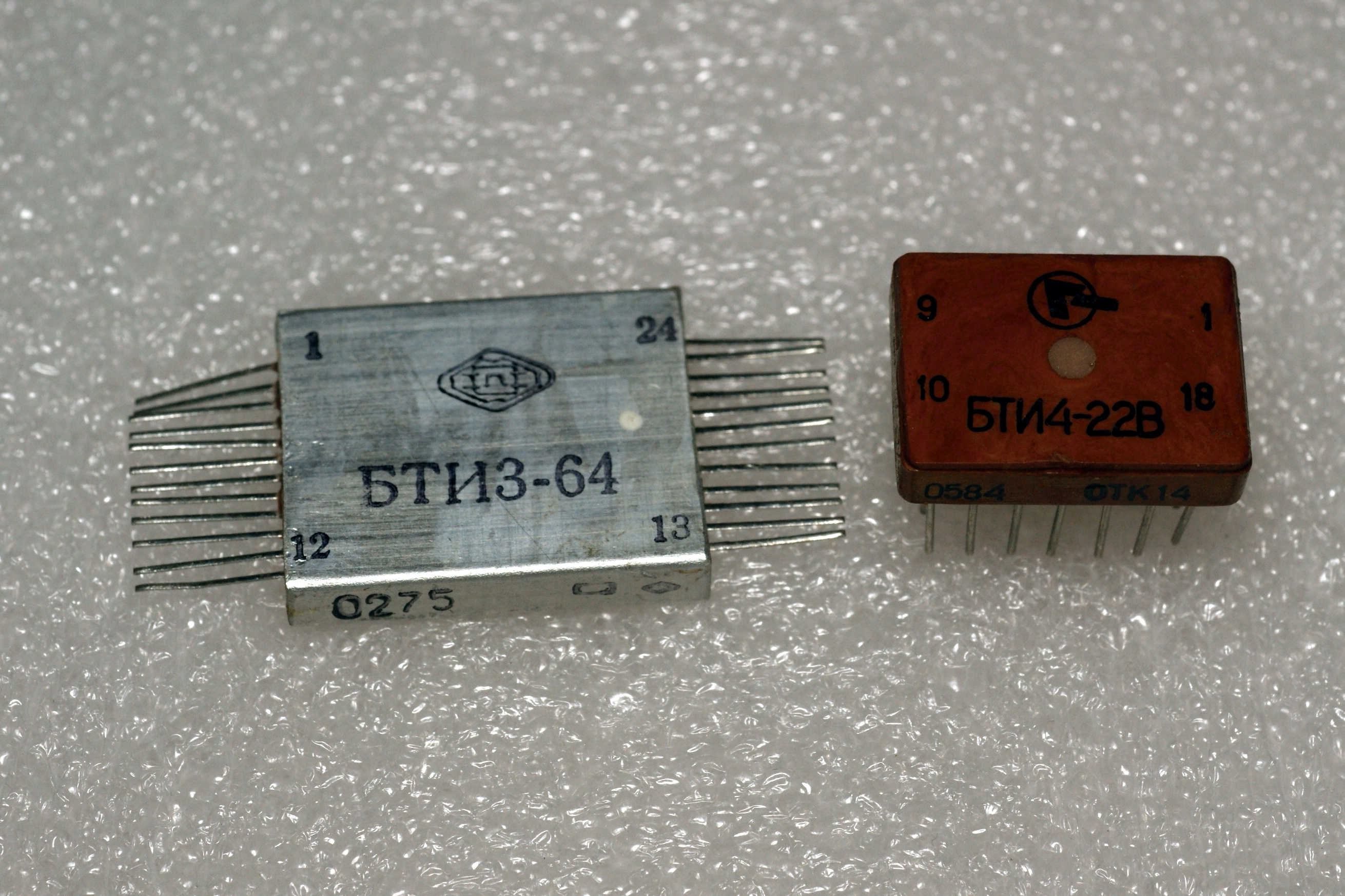

Блоки импульсных трансформаторов БТИ4, БТИ5

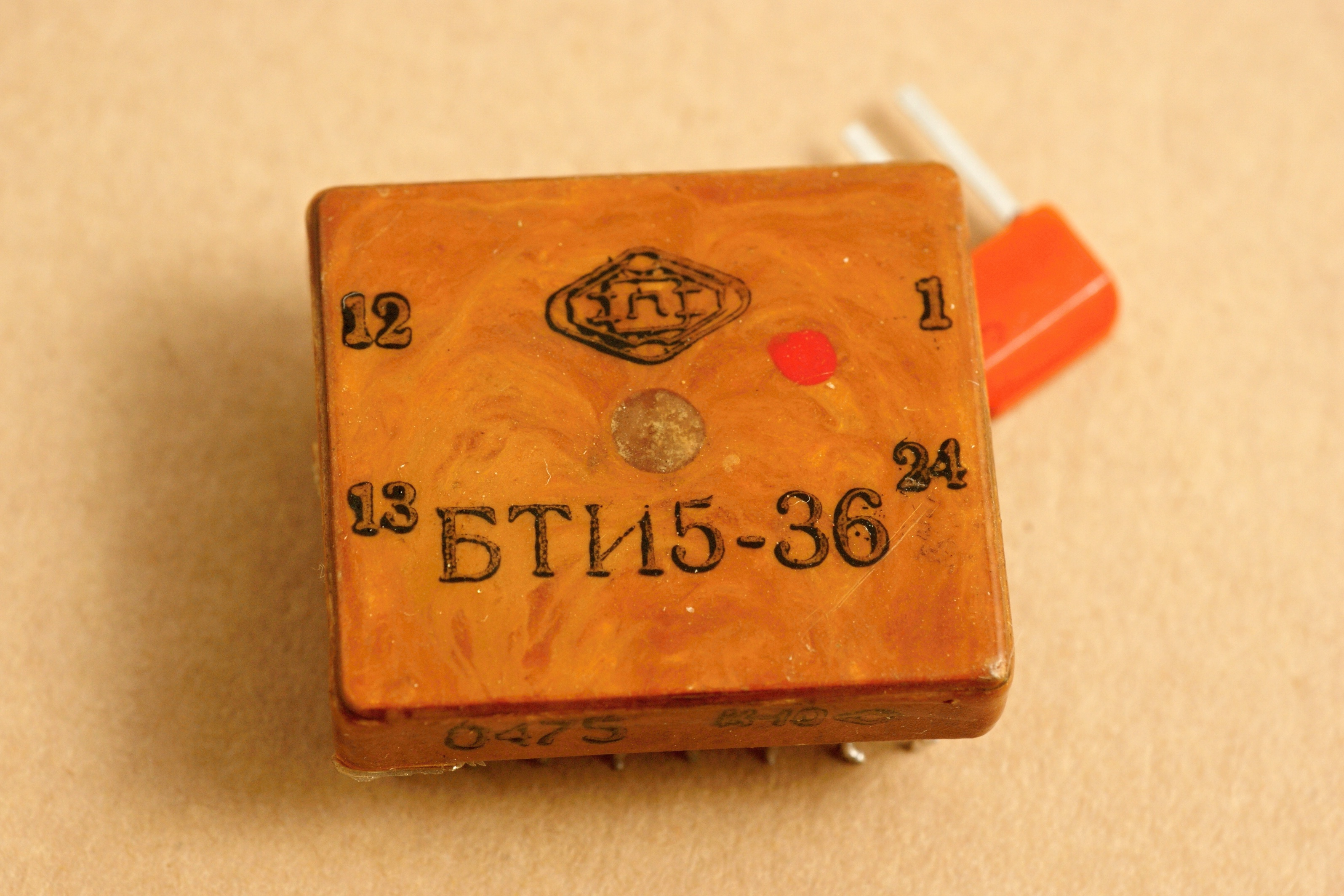

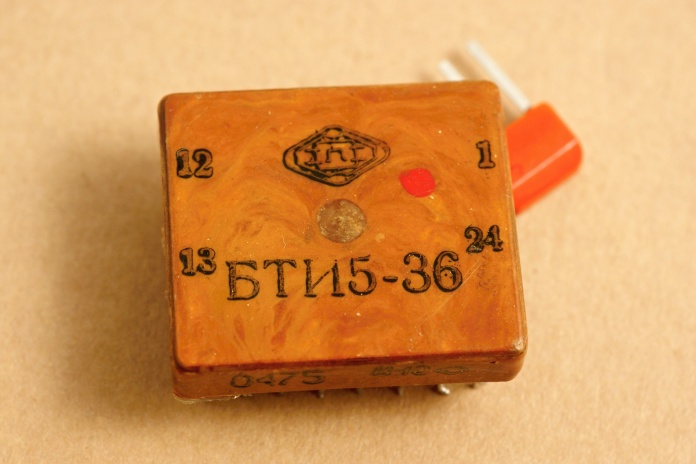

трансформатор БТИ5-36

Трансформаторы, которые совсем не похожи на трансформаторы. Скорее, можно подумать что это такие микросхемы :)

Но всё же нет, трансформаторы. Более того, это сборки из нескольких штук в одном корпусе. Так, и БТИ4-3, и БТИ5-36 - сборки из четырёх трансформаторов, при этом у каждого из трансформаторов в БТИ4 по две обмотки с соотношением 3:1, а у БТИ5 - по три, конфигурации 2:2:1.

Трансформаторы эти должны работать с низковольтными (до 10В) импульсами частотой, в зависимости от типа, от 1 до 10 кГц.

Данные из отраслевого каталога на них.

Производители - Новгородский завод радиотехнических изделий (ныне АО "Трансвит") и Боровичский завод "Горизонт" (ныне АО МСТАТОР).

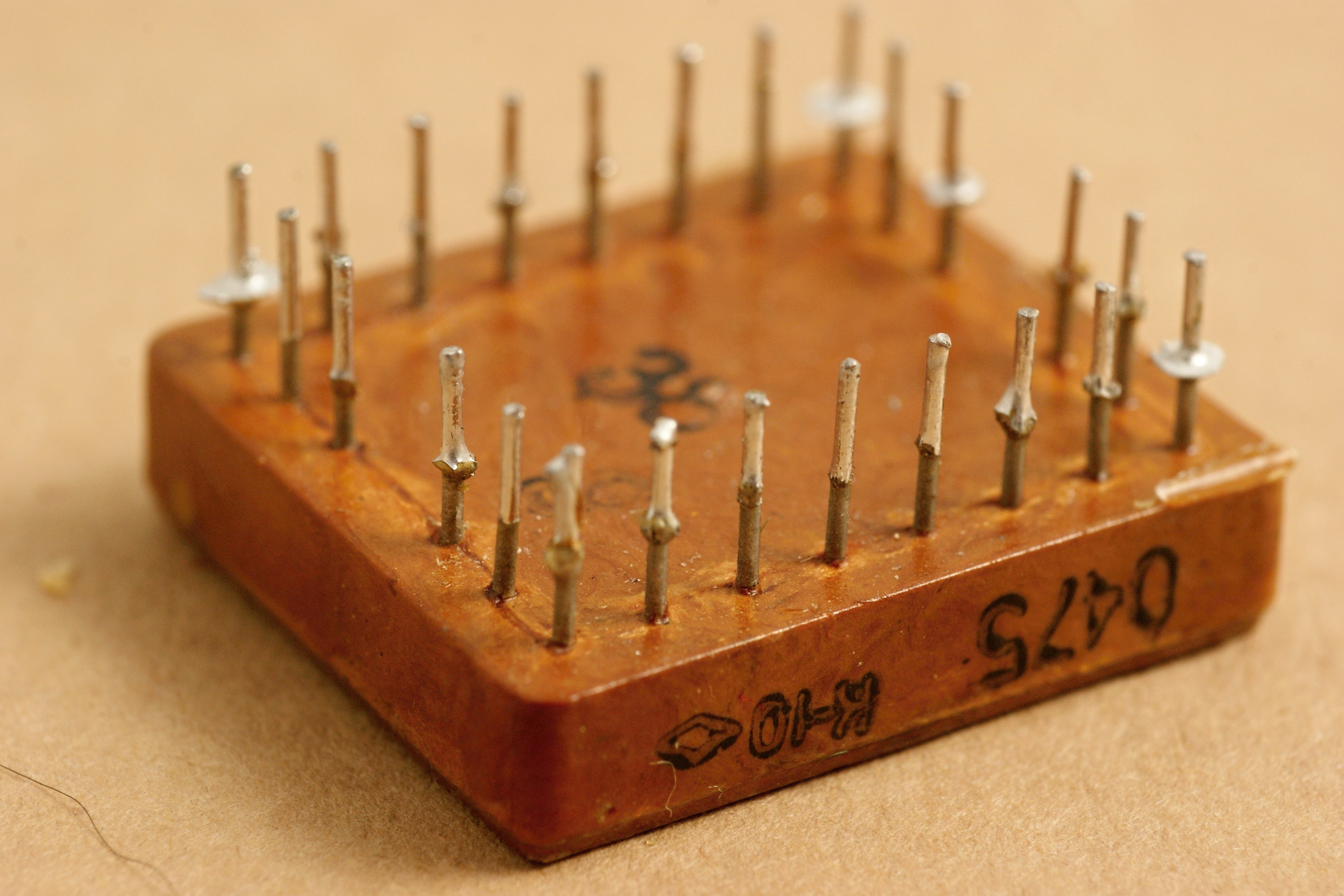

трансформатор БТИ5-36

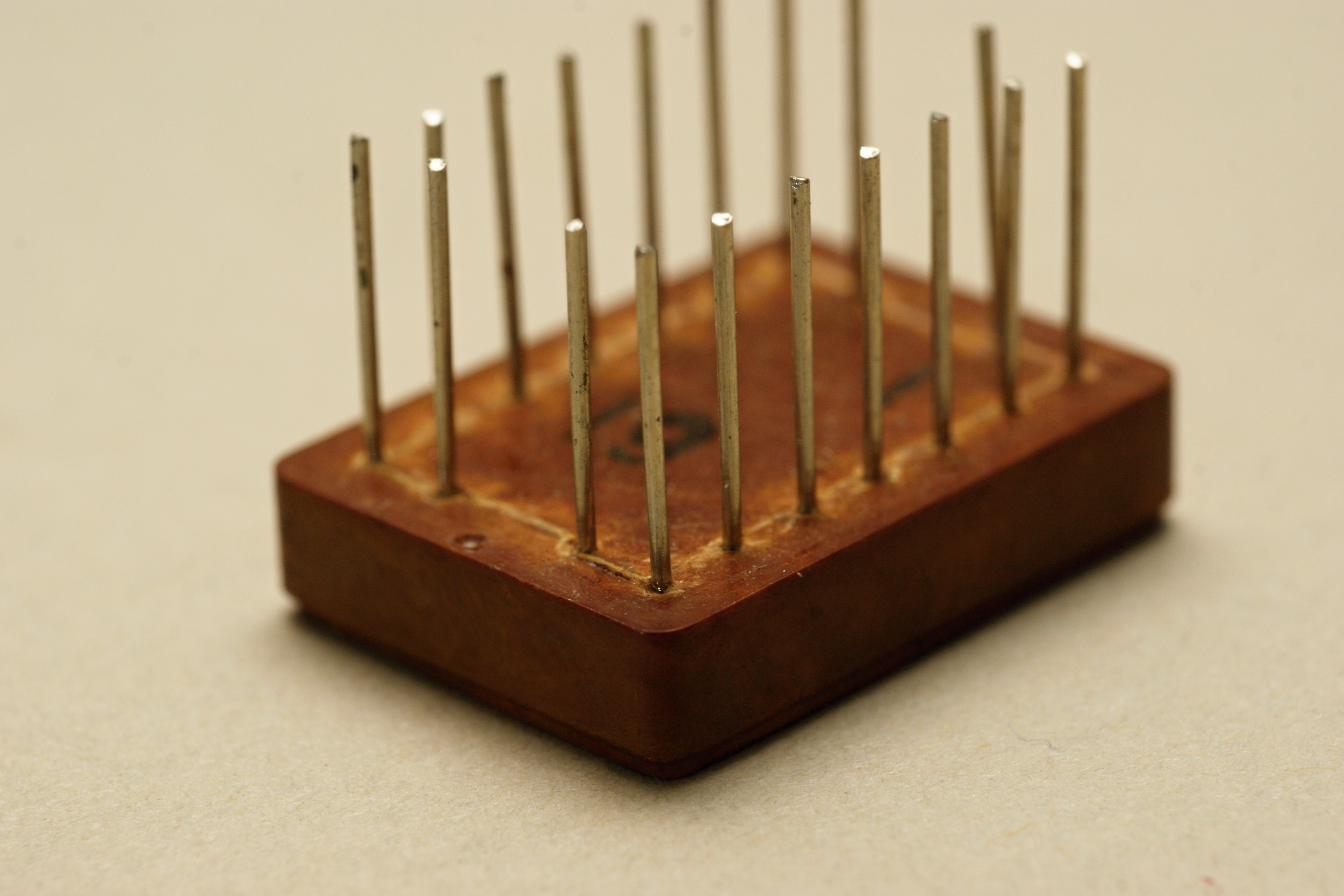

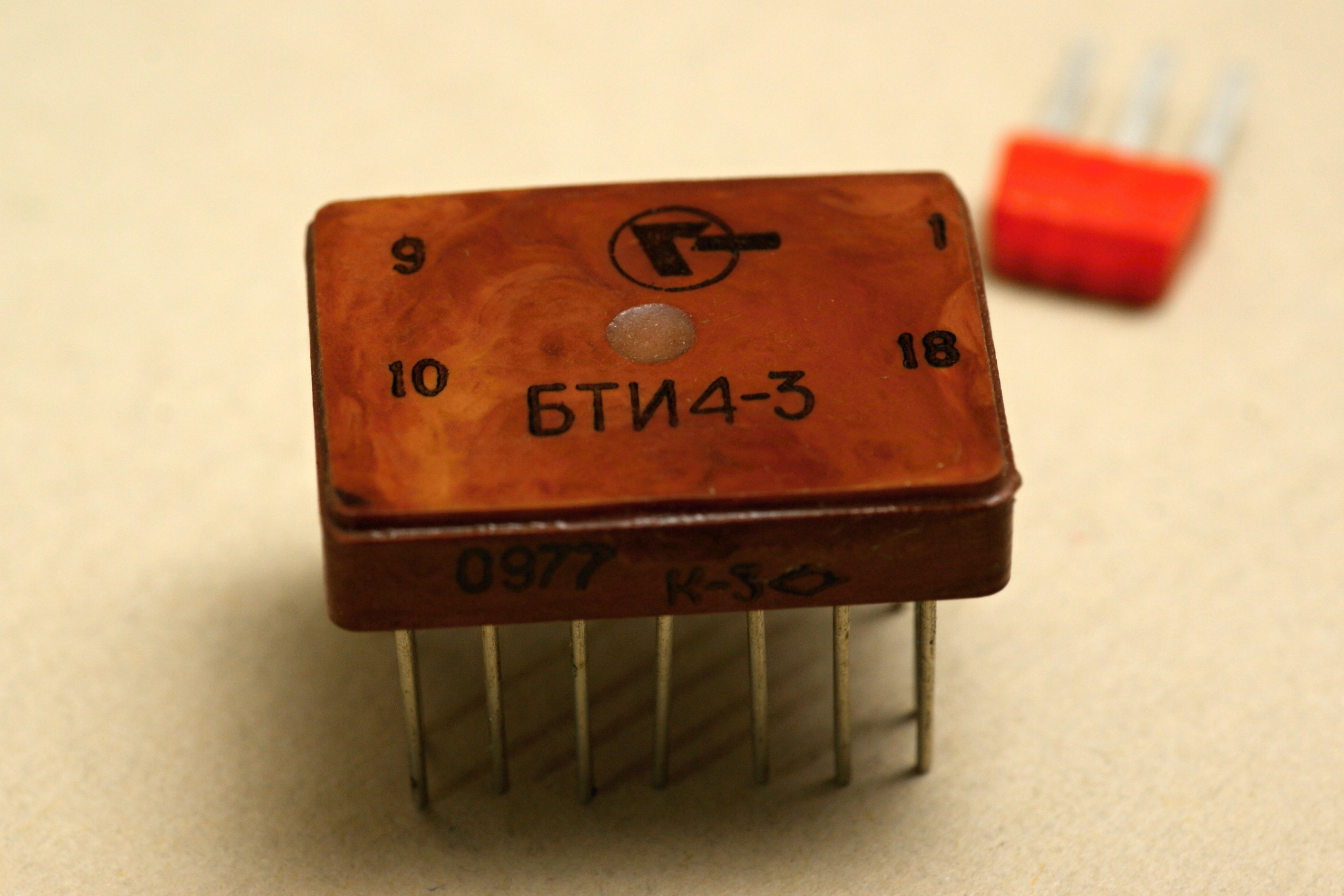

трансформатор БТИ4-3

трансформатор БТИ4-3

Источники:

1. Трансформаторы и дроссели. Справочник. Том II. Всесоюзный научно-исследовательский институт "Электронстандарт". 1986.
