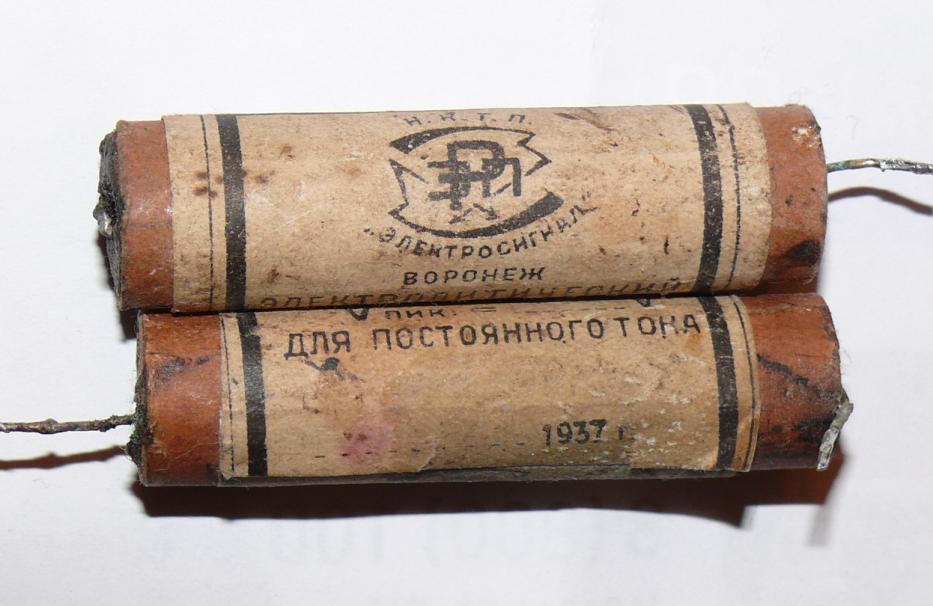

(фото с форума retrotexnika.ru)
(фото с форума retrotexnika.ru)
Как писали в журнале "Радиофронт" в 1937 году, "электролитические конденсаторы выпускаются у нас в настоящее время двумя организациями - воронежским заводом "Электросигнал" и Физическим институтом Ростовского университета". Вот собрат ростовского, электролит завода "Электросигнал".
Своего названия эти электролиты не имеют, в литературе того времени они разделялись просто по месту производства.
Конденсаторы эти относятся к группе сухих электролитических конденсаторов.
Электролит в них представляет собой раствор борной или лимонной кислоты в глицерине.
Кое-какие подробности:
"Воронежские конденсаторы собираются в цельнотянутых
алюминиевых цилиндрической формы сосудах, плотно закрытых сверху эбонитовыми крышками.
Обкладками таких конденсаторов служат длинные полосы алюминиевой фольги,
между которыми проложена фильтровальная бумага, смоченная в электролите.
Эти полосы на специальном станке скатываются в плотный рулон, затем подвергаются формовке,
после чего конденсатор поступает в сборку.

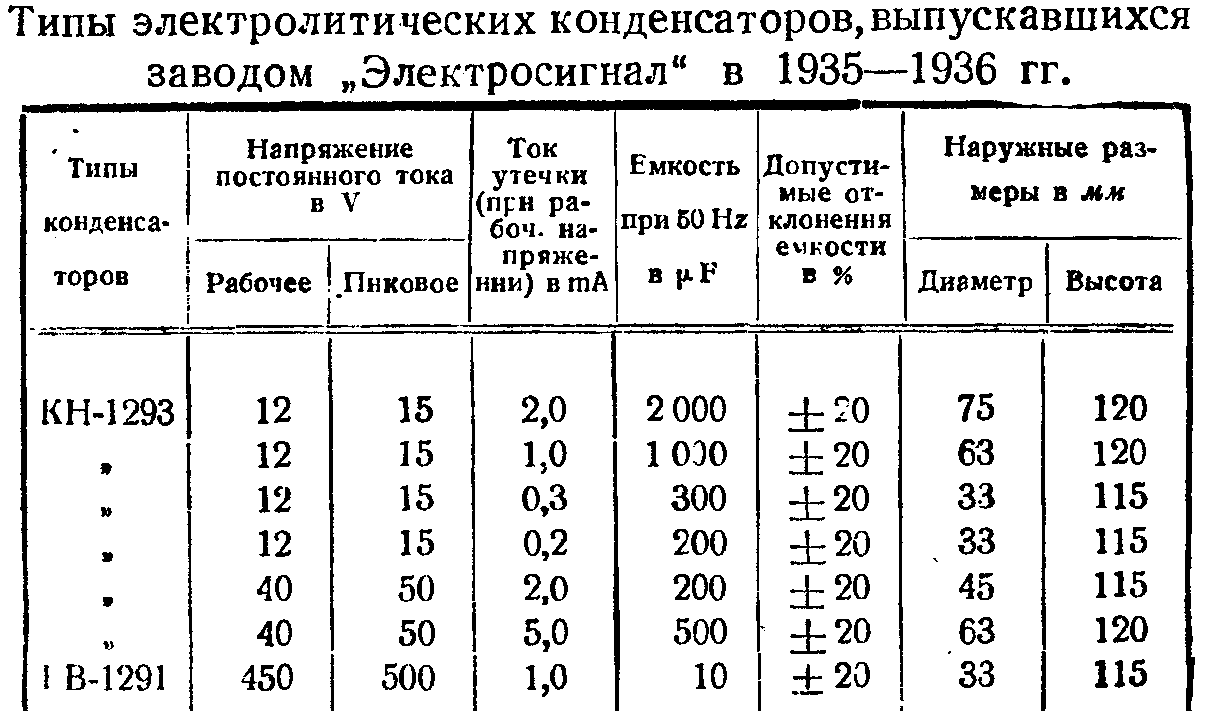

Наружные размеры воронежских конденсаторов, специально предназначенных для работы
в сглаживающих фильтрах кенотронных выпрямителей радиолюбительских приемников, следующие:
диаметр — 33 мм, высота — 115 мм.
По величине емкости эти конденсаторы разделяются на две группы.
К первой группе относятся конденсаторы емкостью в 7 uF, рассчитанные на рабочее напряжение
в 450 V, а ко второй — такие же конденсаторы емкостью в 10 uF,
выдерживающие напряжение 400 V. Конденсатор в 7 uF в розничной продаже стоит 11 руб.,
а емкостью в 10 uF — около 15 руб. Ток утечки у этих конденсаторов сравнительно невелик —
около 1—1,5 mА, а отклонения емкости не превышают +20%. Как показала практика,
сухие электролитические конденсаторы завода «Электросигнал» в общем
обладают вполне удовлетворительными электрическими и рабочими качествами
и довольно долговечны.
Таким образом сглаживающие конденсаторы общей емкостью в 17—20 uF
для одноячеечного фильтра будут стоить всего лишь около 25—30 руб.
Если составить такой же величины емкость из бумажных конденсаторов старого типа,
то это обошлось бы около 50 руб., причем такой фильтр был бы менее надежен,
потому что конденсаторы завода «Химрадио», которыми чаще всего приходилось пользоваться,
как правило, выдерживают, напряжение не выше 250—300 V.
Поэтому при случайном повышении напряжения на клеммах выпрямителя (что всегда имеет место
в момент включения приемника в сеть) они часто пробиваются и выходят из строя.
Основным недостатком у воронежских электролитических конденсаторов является то,
что они не имеют никакого приспособления (лапок, ушек и т. п.) для удобного крепления их
к панели шасси приемника."
Источники:

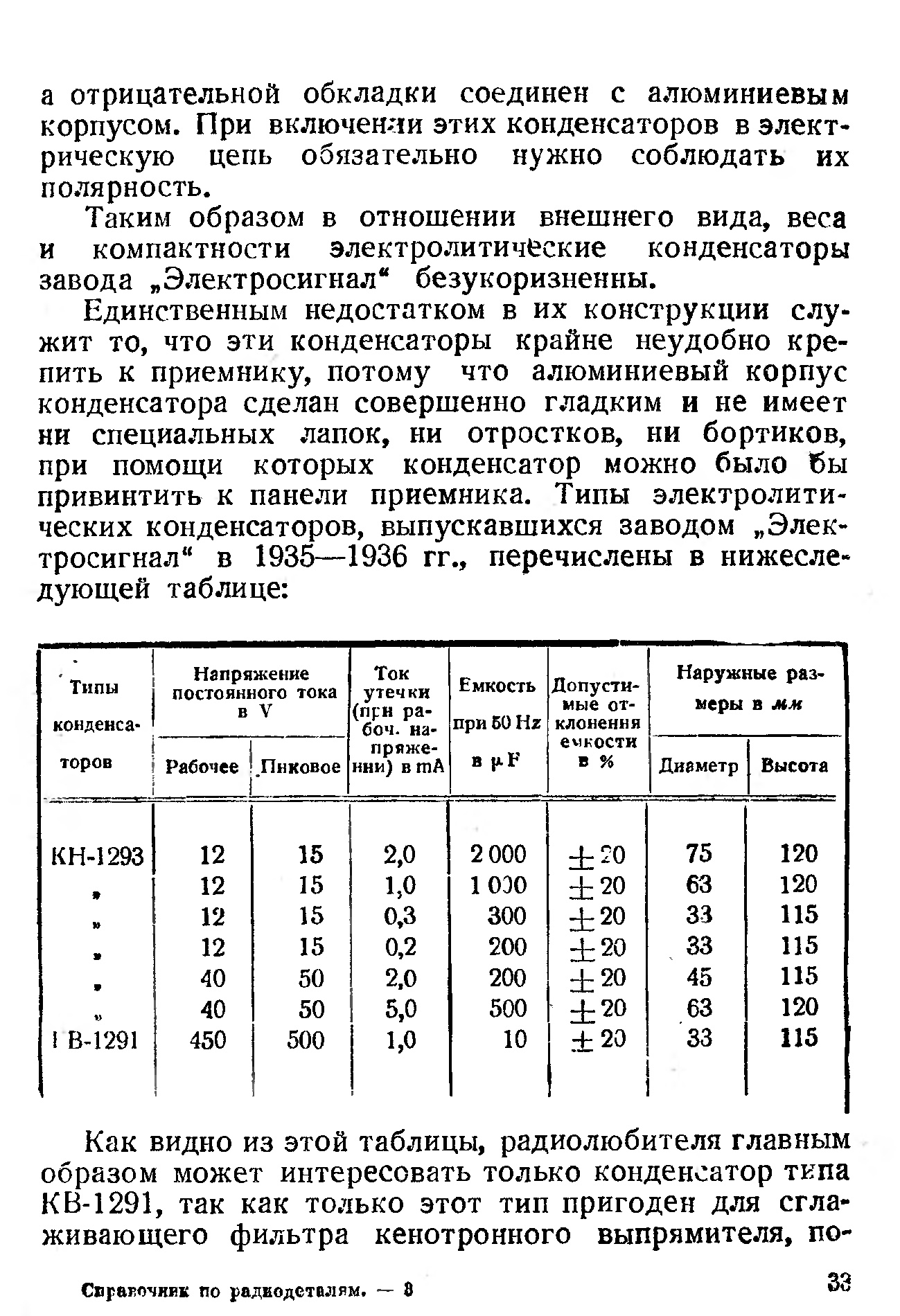

1. И.И. Спижевский.
Справочник по радиодеталям. - Радиоиздат.
Москва, 1937.
2. И. Спижевский. Постоянные конденсаторы - "Радиофронт" 1937, №14.
3. А. Петровский. Мокрые электролитические конденсаторы - "Радиофронт" 1937, №14.
4. И.И. Спижевский. Радиодетали. Справочник. - Связьиздат. Москва, 1939.
