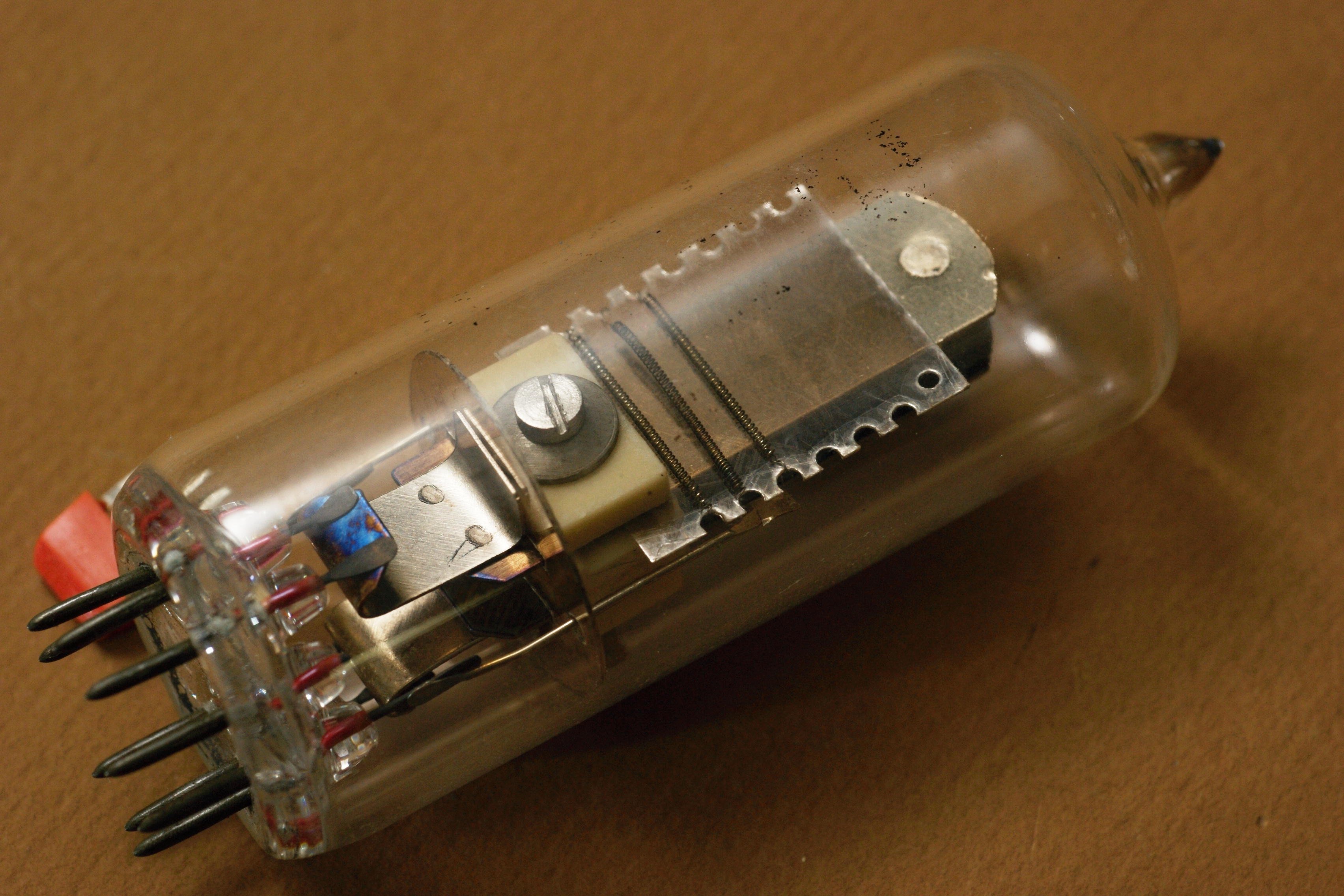

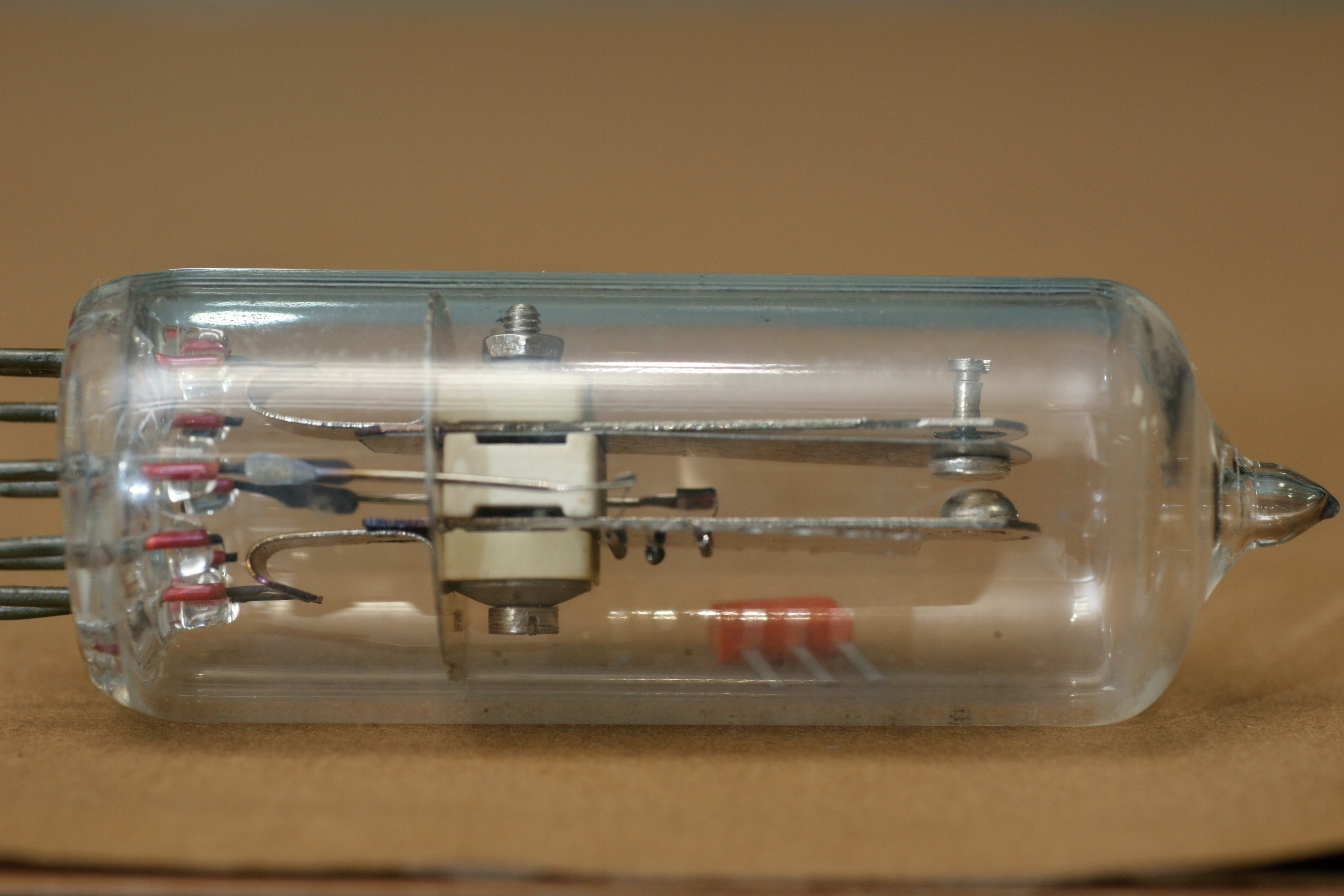

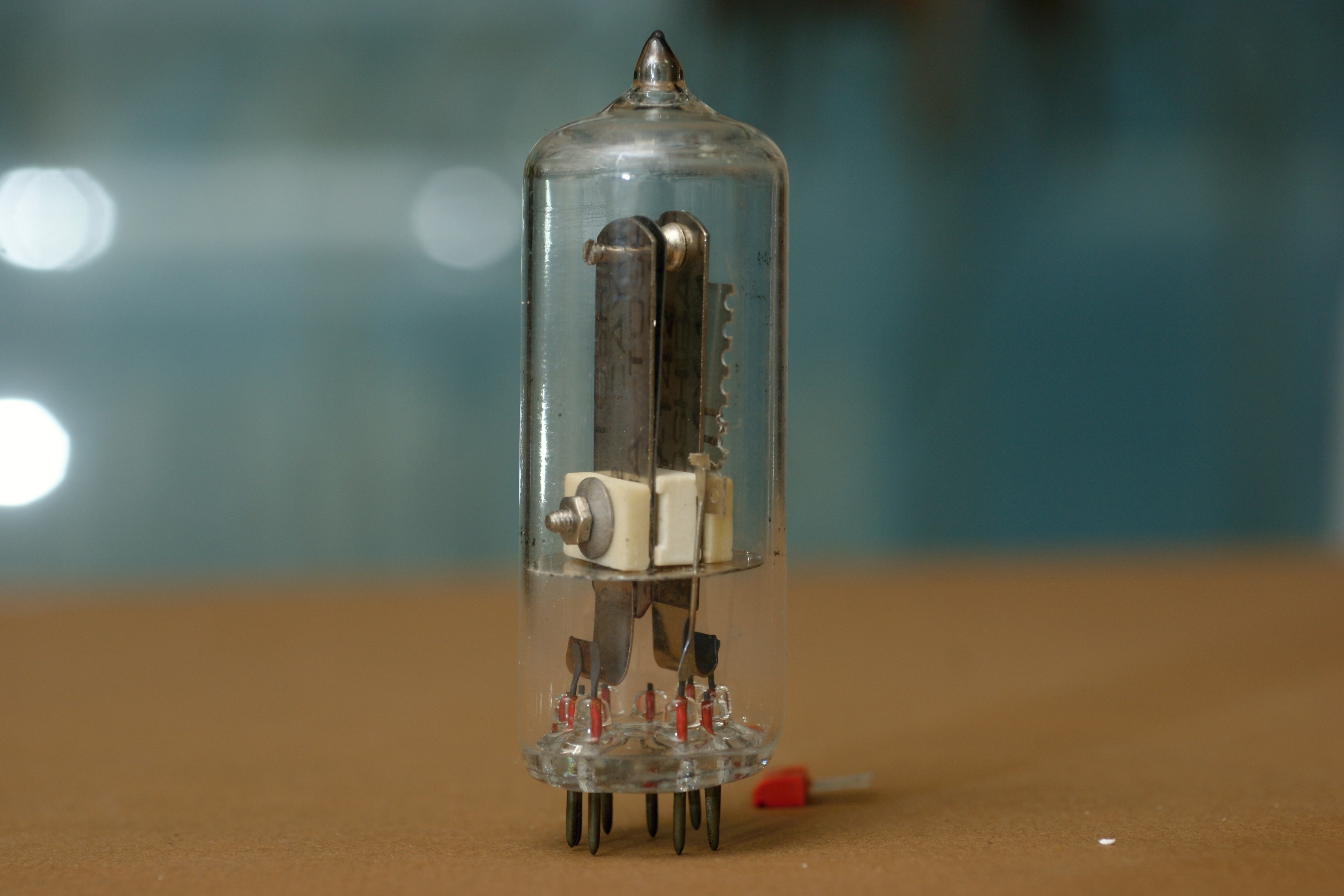

Неожиданный для меня экспонат, зарубежное электротепловое реле. Применялись подобные реле, как правило, для задержки включения анодного напряжения; так что это явно привет из тёплых ламповых лет. На это намекает и конструктив, унифицированный с пальчиковой лампой.

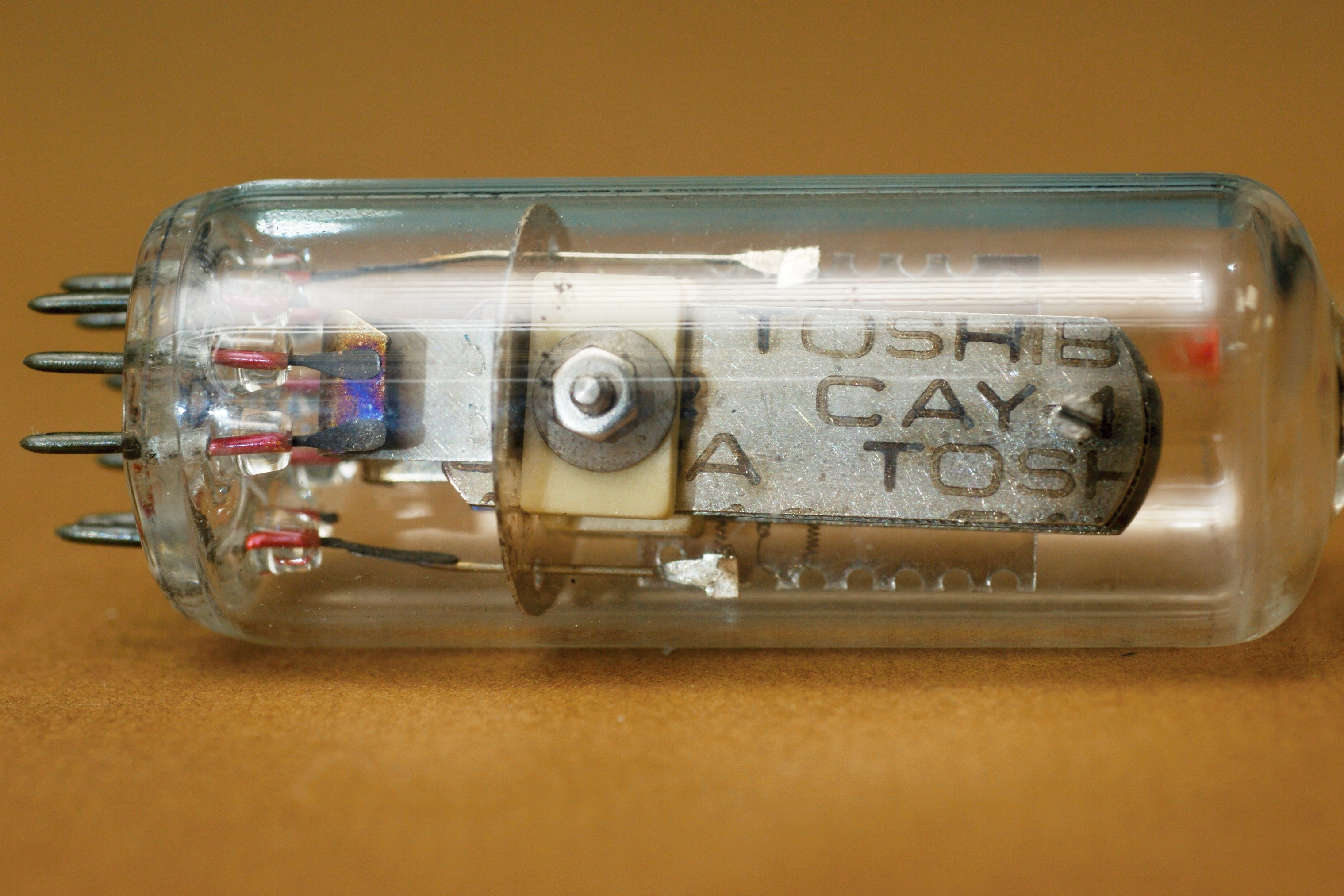

Реле это, судя по маркировке, выпущено знаменитой японской фирмой Toshiba. А вот с названием полной ясности нет. Понятно что начинается оно с CAY1, а вот далее малоразборчиво; последний символ скорее всего "2", возможно что-то есть и перед ним. В мировой сети я пока не нашёл ничего про это реле, и вообще про подобные от японцев. Надо полагать, редкость...
Кстати,
наше реле РТН-1 совершенно совпадает с этим.
Что вносит некоторую неопределенность - не
факт что этот образец именно зарубежный,
маркировка-то стёрлась.
Принцип работы электротепловых реле
довольно прост. Для размыкания контактов используется сила, возникающая при изгибе
термобиметаллической пластины в результате
её нагревания. Задержка по времени

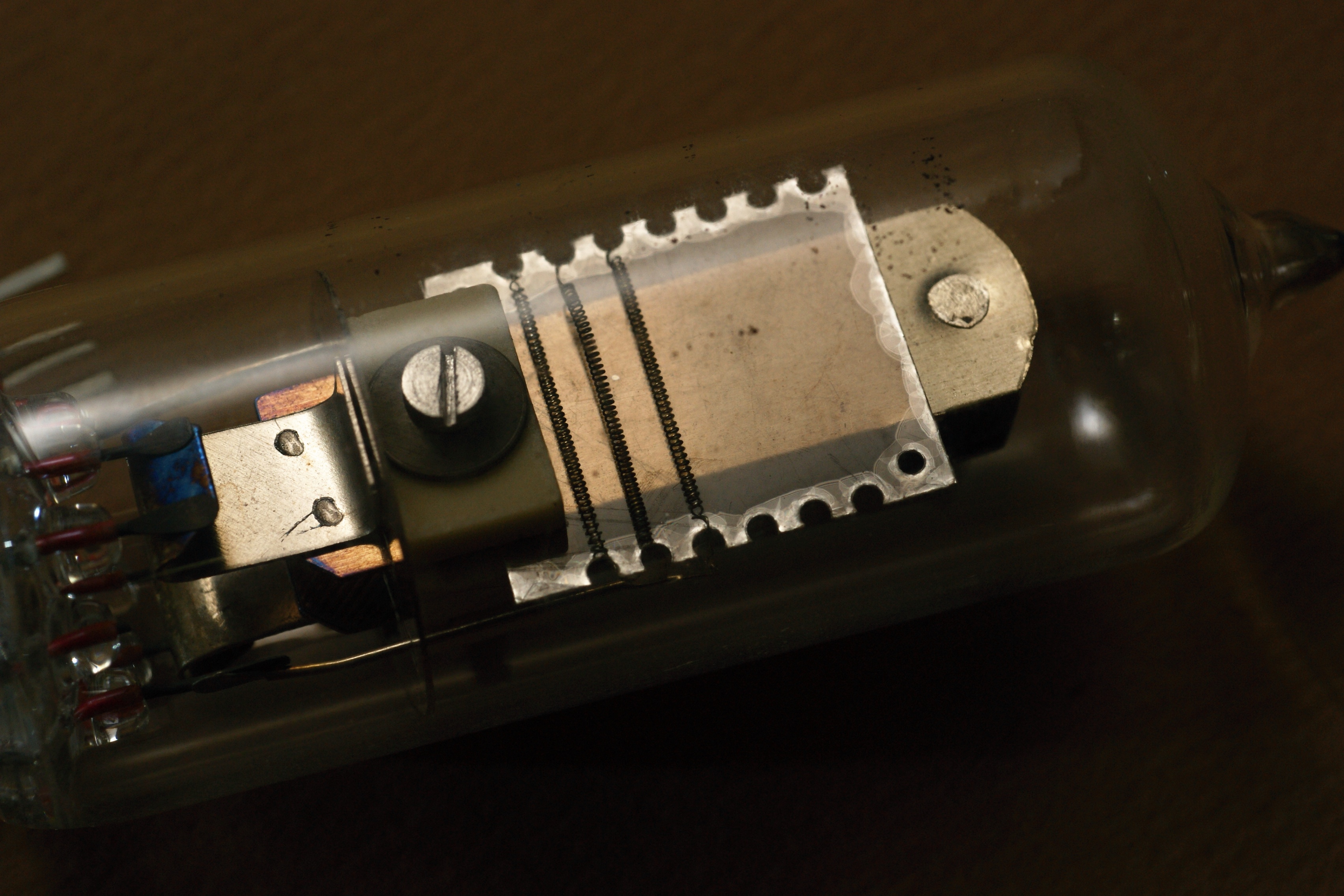

определяется инерционностью нагрева. В качестве нагревателя
используется спираль из проводника с большим удельным сопротивлением
(константан, нихром и др.).
