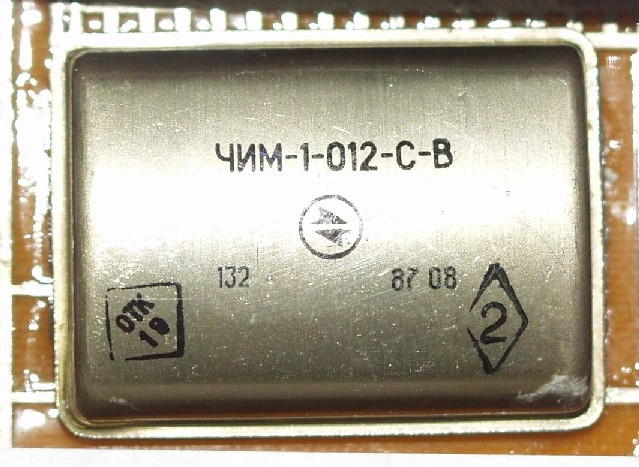

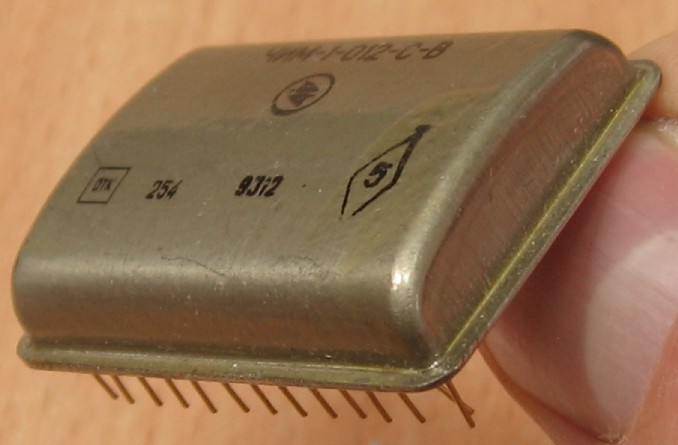

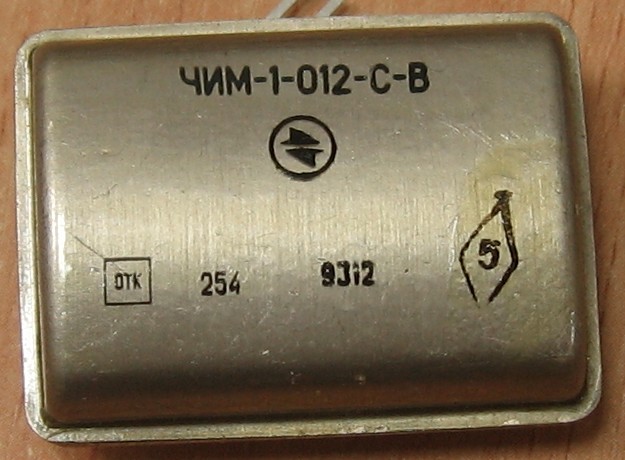

ЧИМ-1-012-С-В

Назначение - частотно-избирательная микросборка (точнее, микроблок), 12 тип, ширина полосы пропускания 3,3% (С), всеклиматическое исполнение. Предназначена для фильтрации, усиления, коммутации сигналов и смещения частот. Содержит 49 интегральных элементов. Справочный лист на неё.

Производитель - ОАО "Пьезо", г.Москва.

 Электрические параметры

Номинальная частота - 15252,5 кГц
Ширина полосы пропускания - 534 кГц
Частоты среза по уровню -3 дБ - 14985,5 / 15519,5 кГц +0,4%
Коэффициент передачи на резонансной нагрузке - не менее 4,7
Неравномерность затухания в полосе пропускания - не более 3 дБ

Источники:

1. Шутов Д.А., Ситанов Д.В. Процессы микро- и нанотехнологий: Лабораторный практикум. Том 1 / Иван. гос. хим.-технол. ун-т. - Иваново, 2006.
