неизвестный разъём (7)

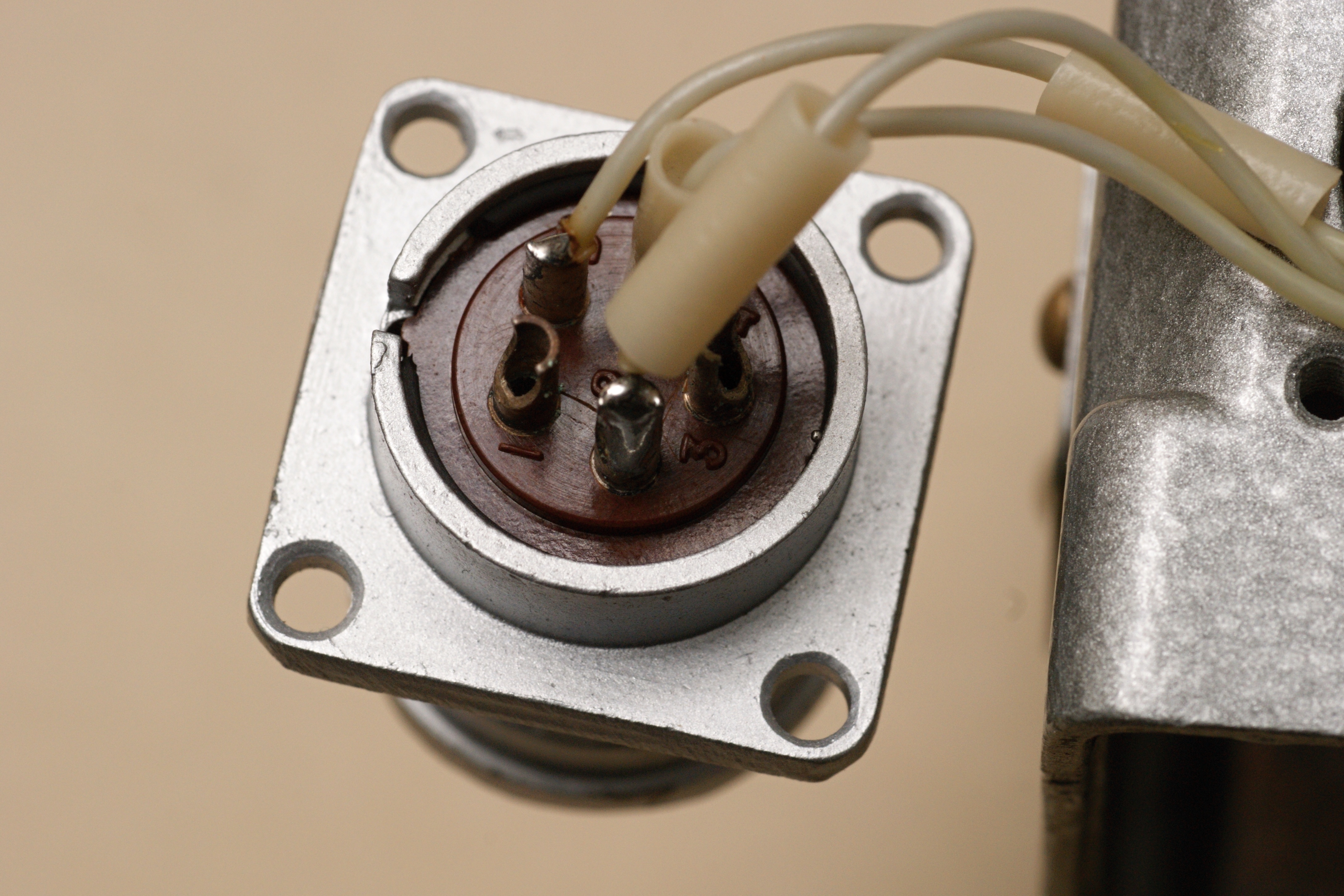

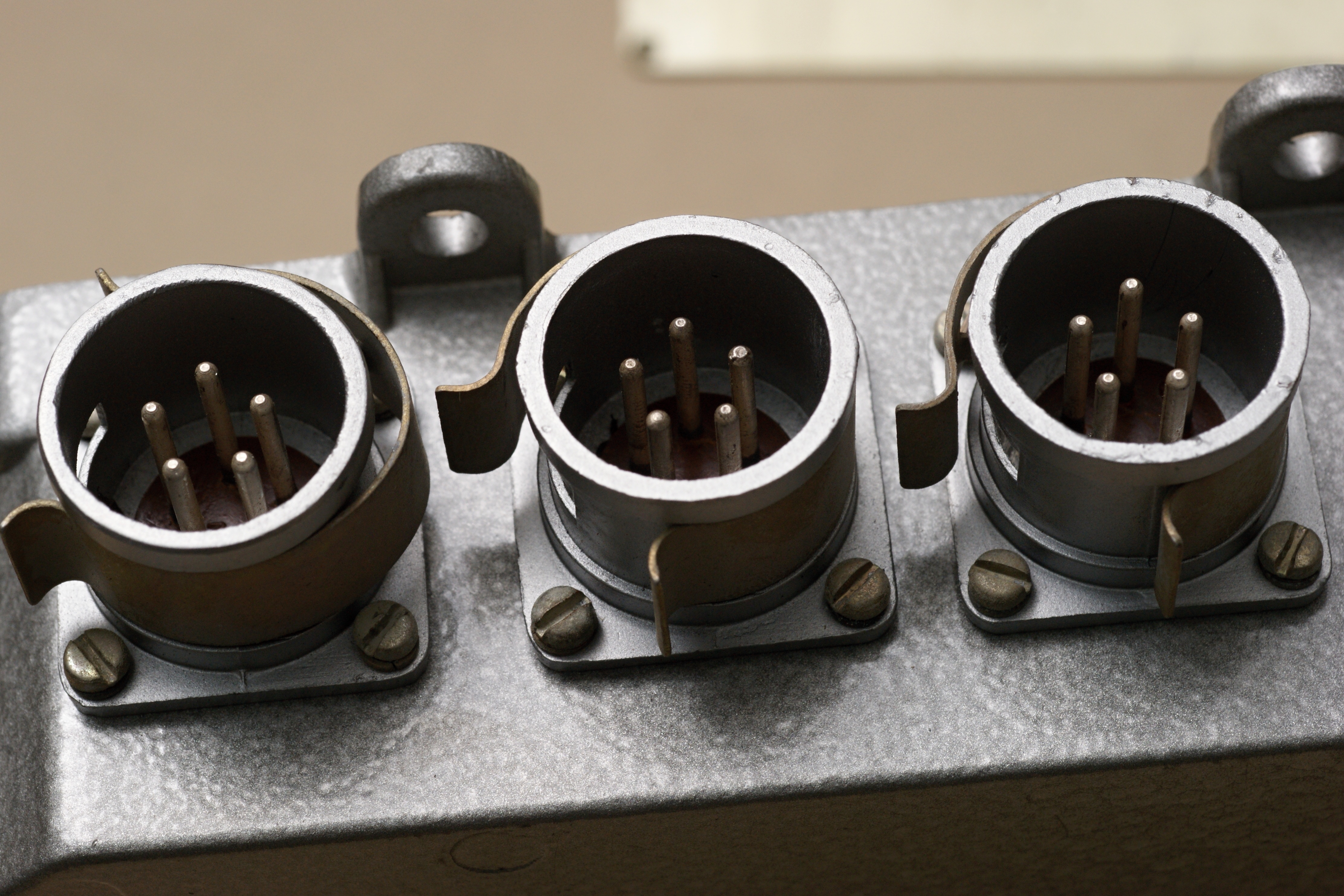

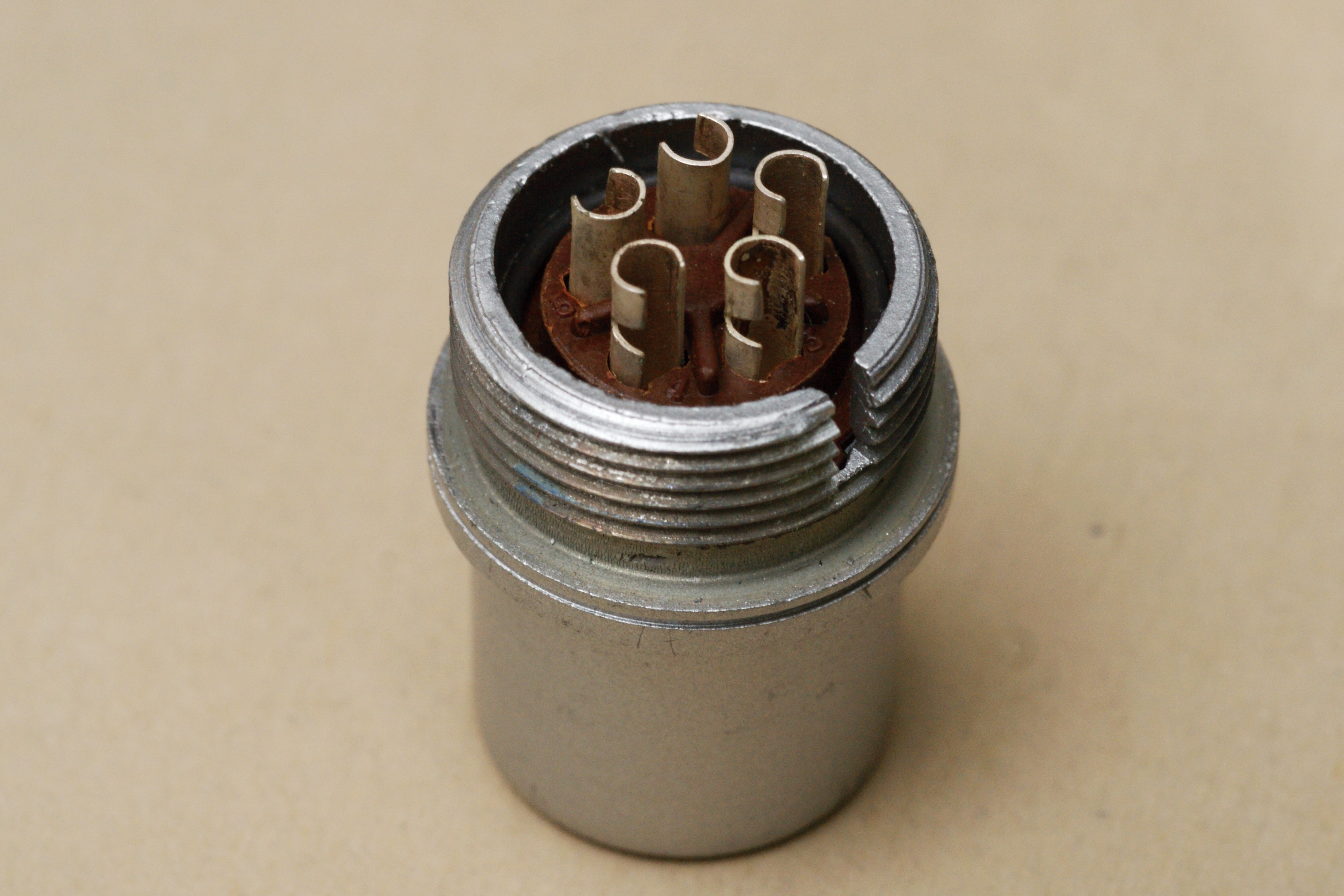

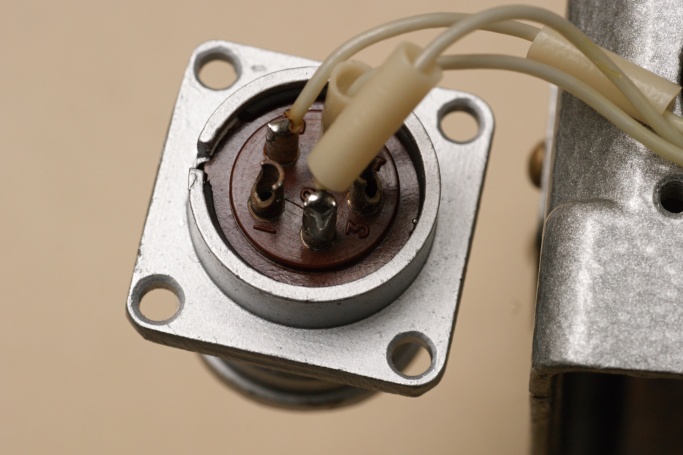

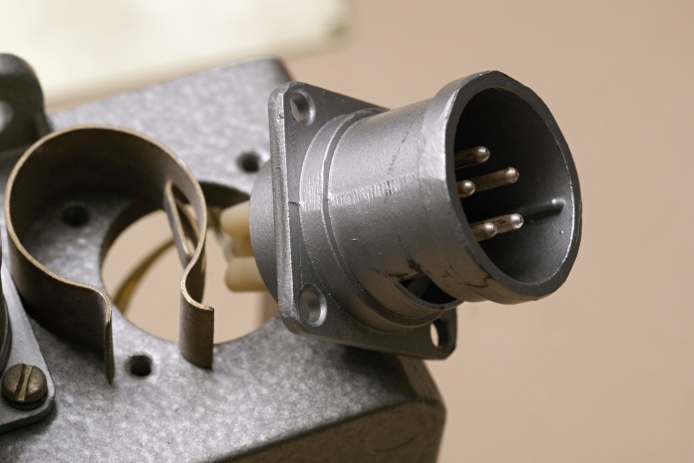

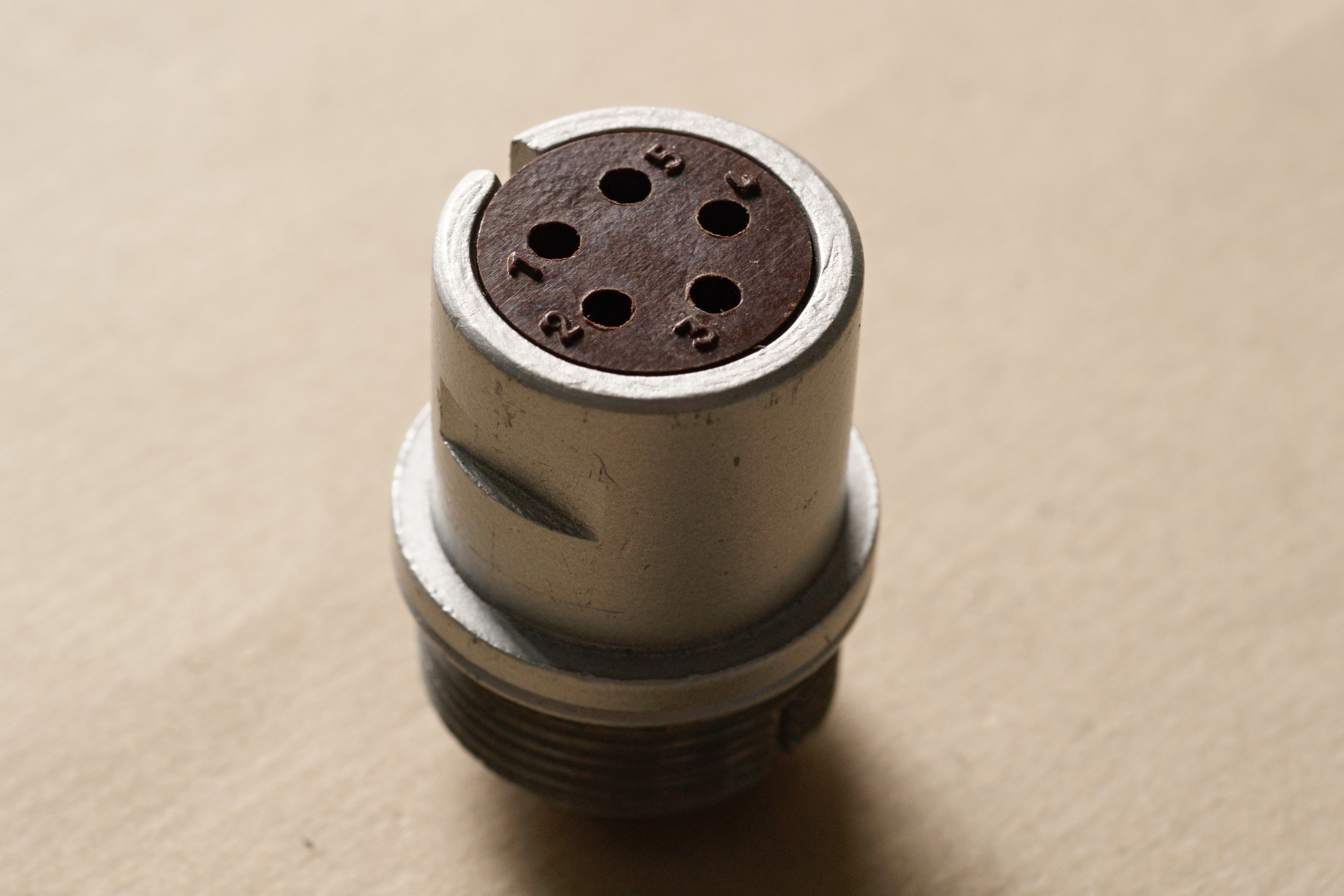

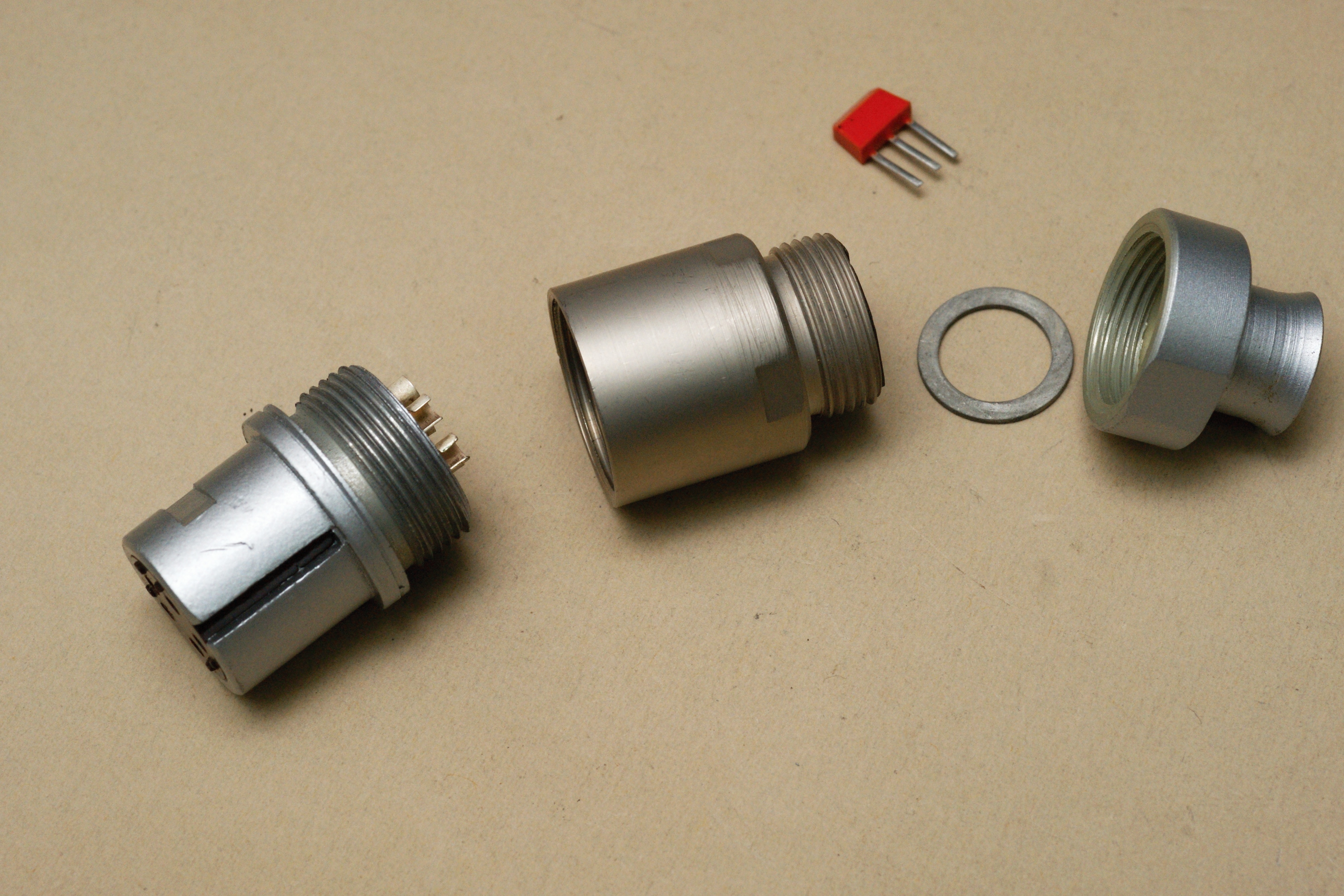

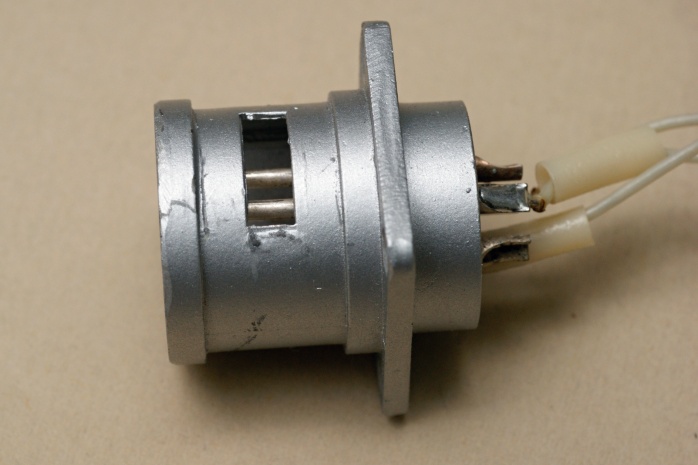

Многоконтактные цилиндрические разъёмы, отчасти похожие на 2РМ. Но это явно свой собственный тип, присоединение врубное, фиксация сочленения при помощи пружинной скобы.

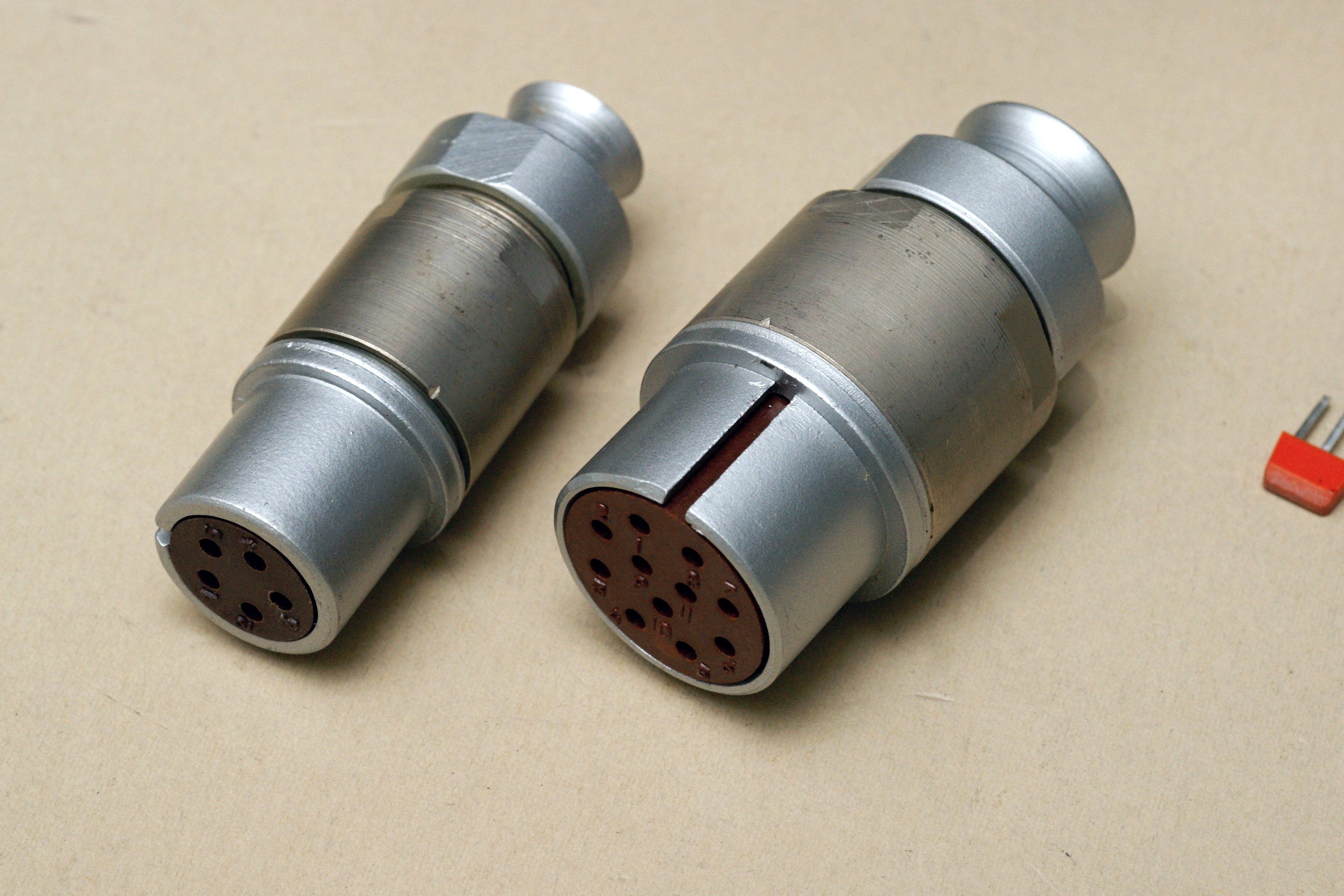

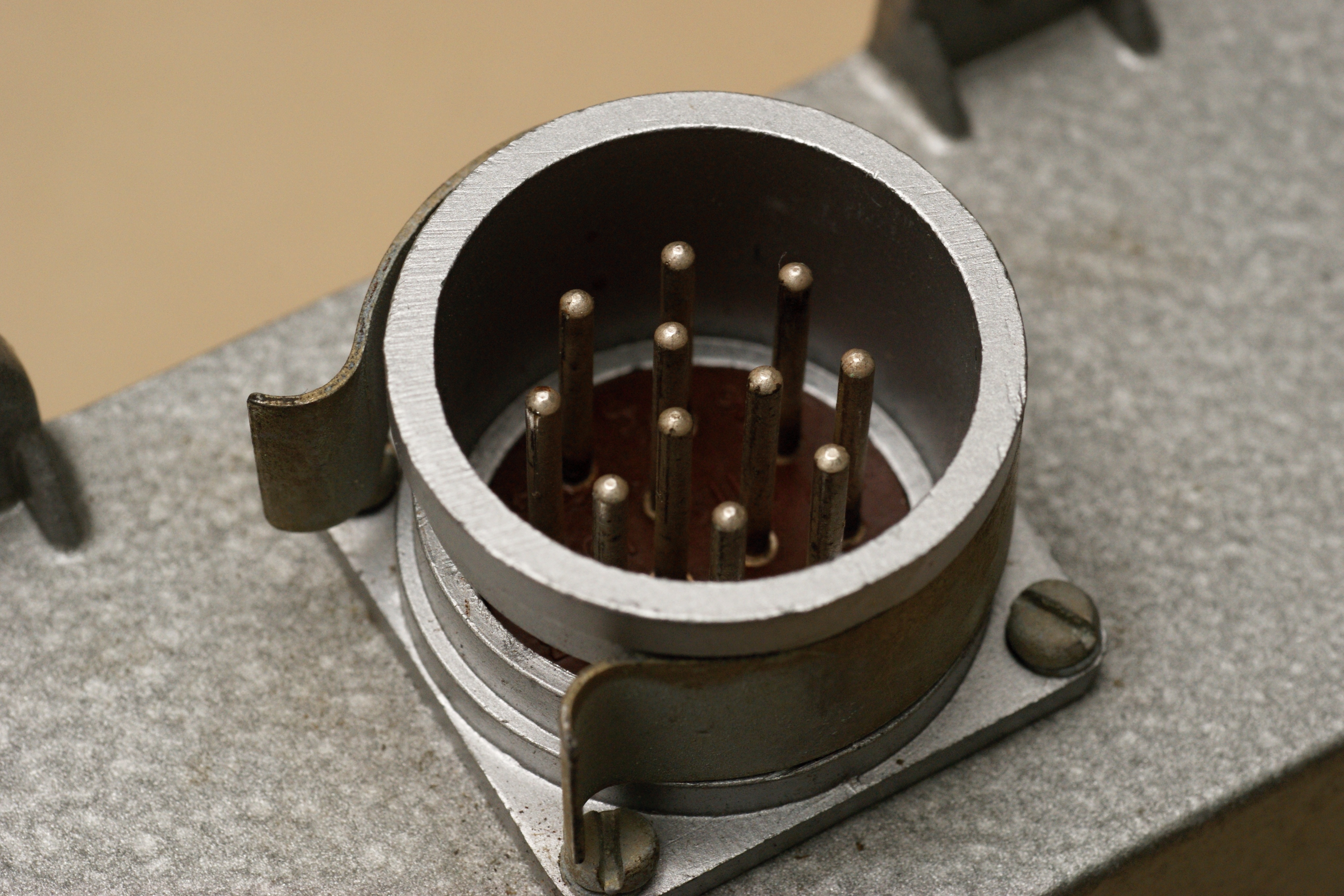

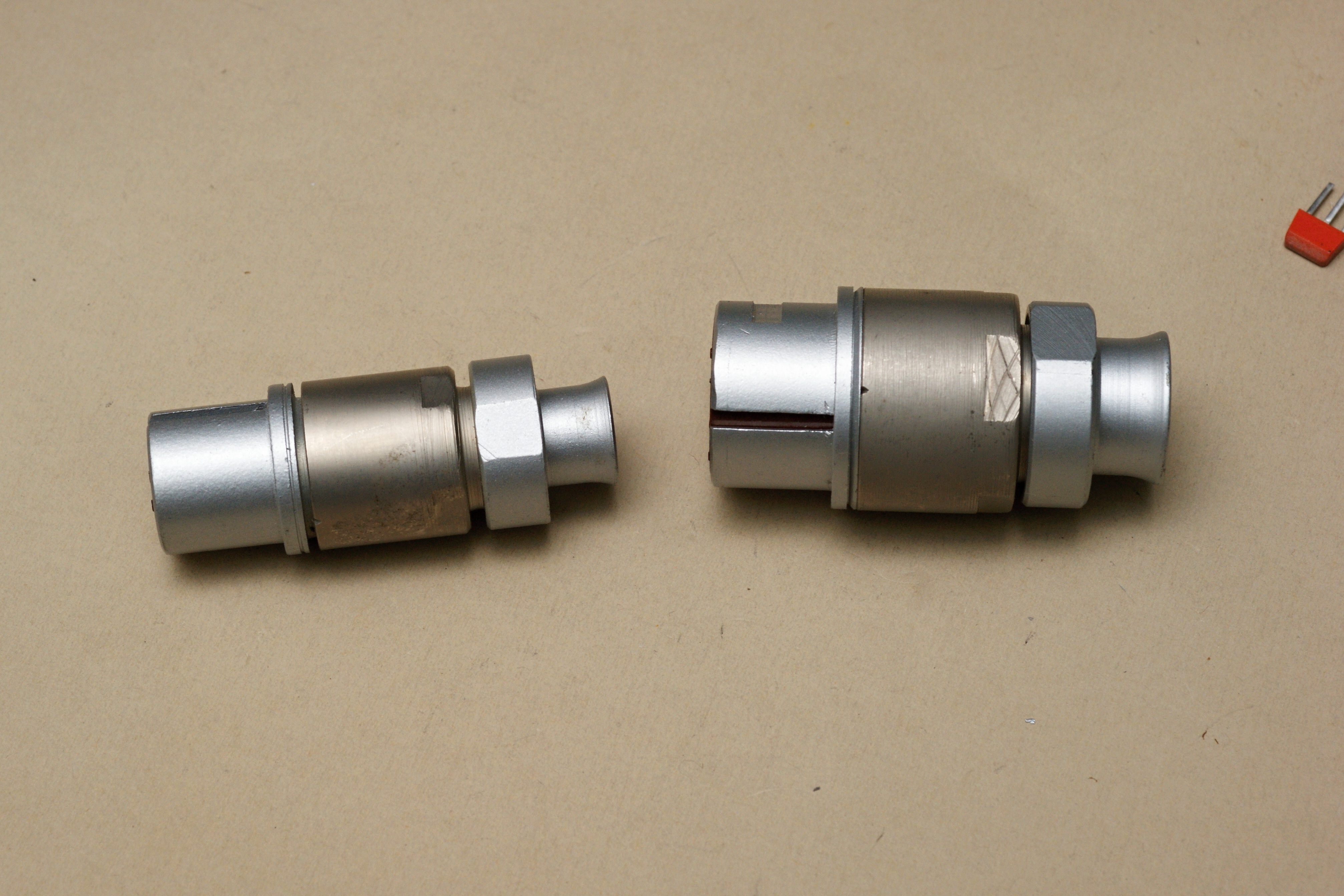

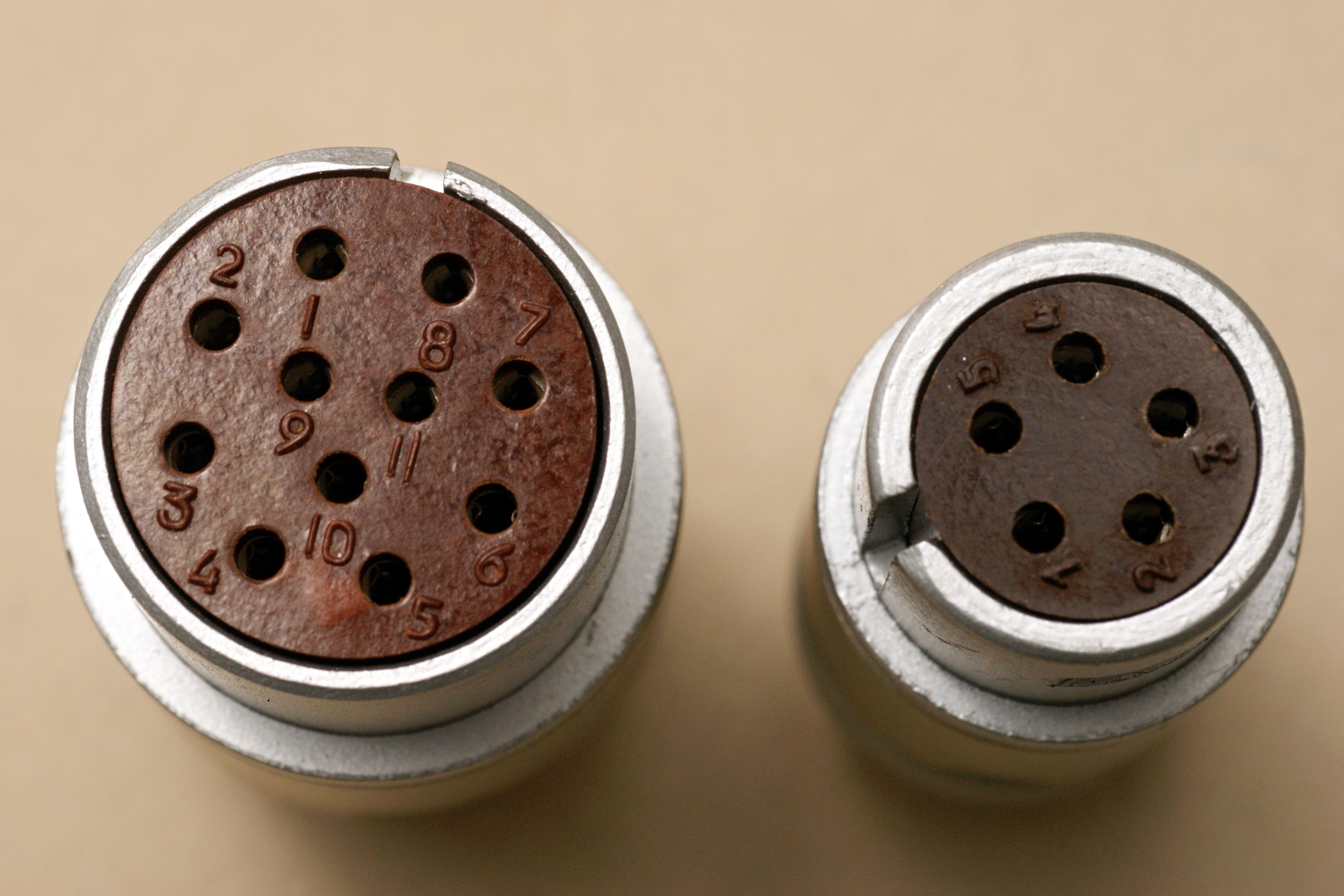

Никакой маркировки на них нет, совсем. У меня есть 5- и 11-контактные образцы, может были и другие.

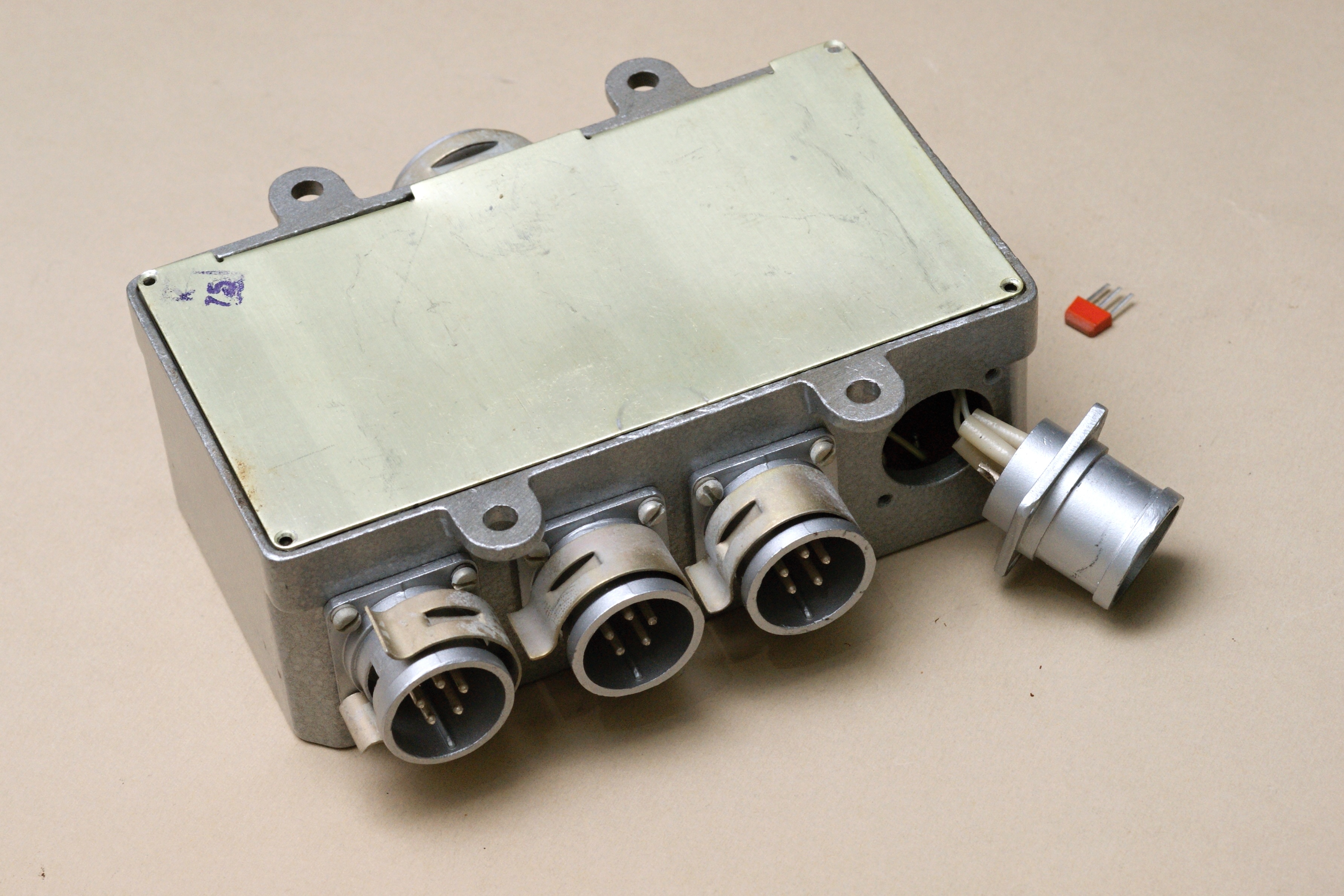

Эти разъёмы применялись в авиационной контрольно-записывающей аппаратуре, причём в весьма старой. Например, в самописце КЗ-62. В документации на него эти соединители названы бесхитростно, "штепсельный разъём".

Так что пока его правильное обозначение остаётся неизвестным.
