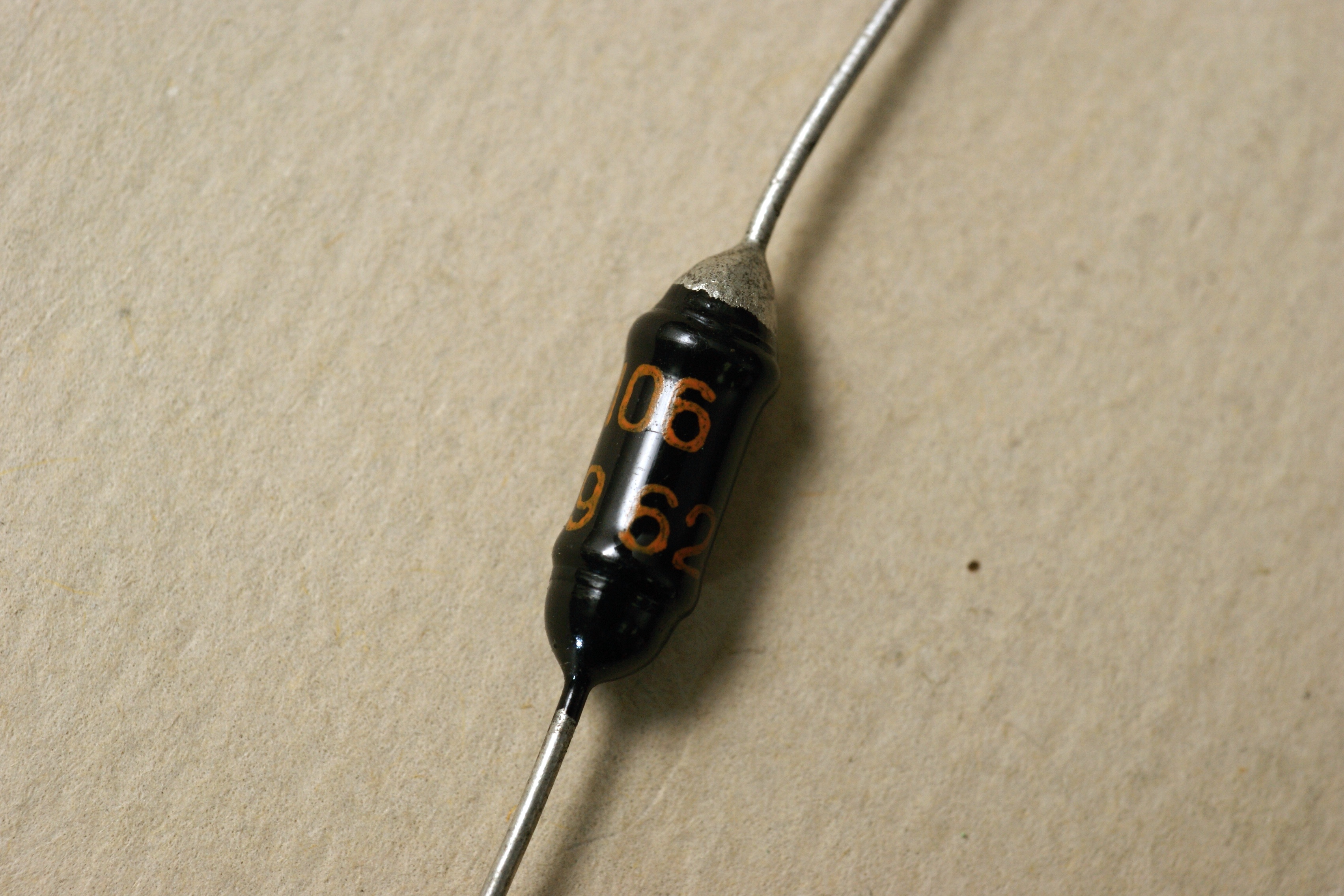

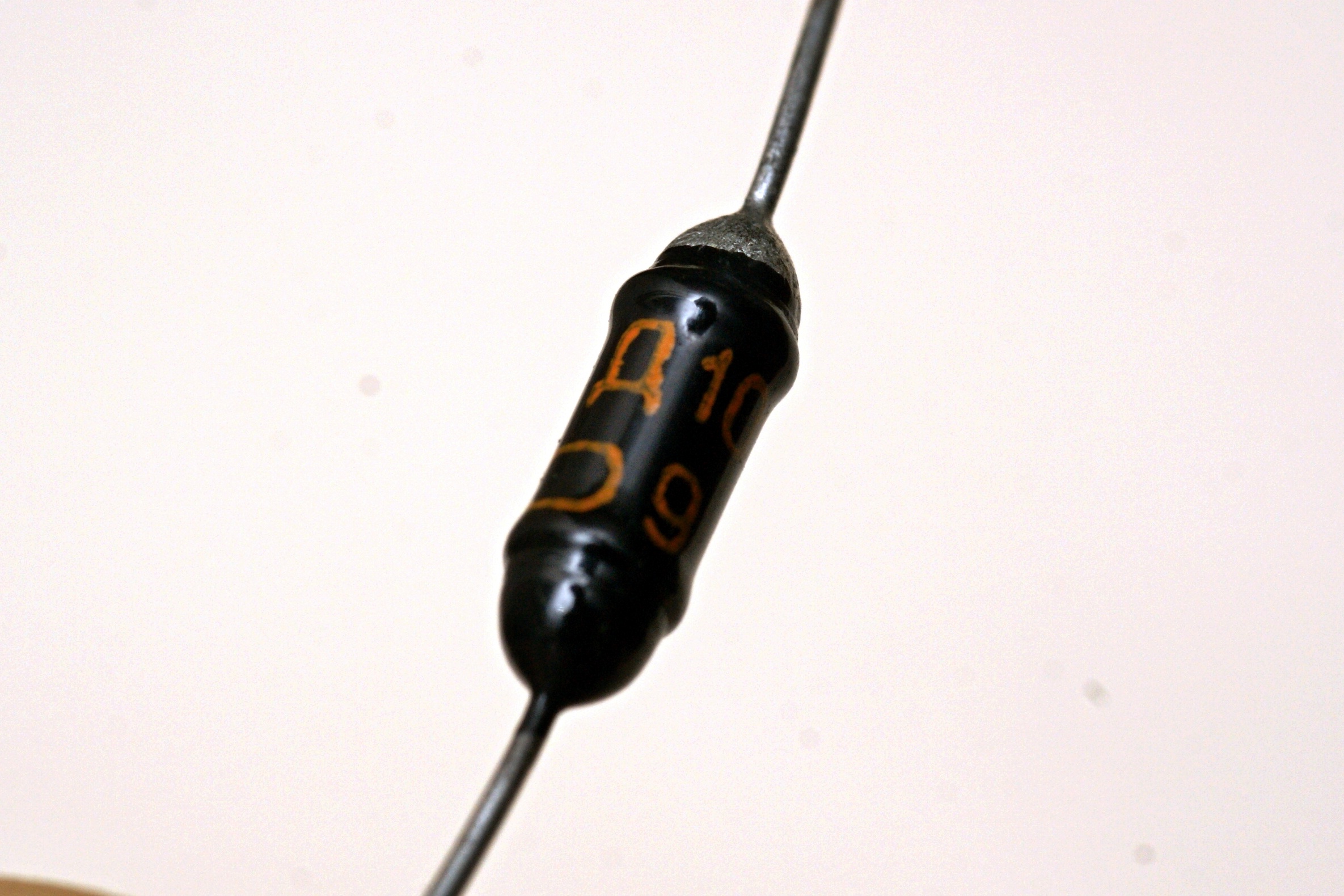

Точечный кремниевый диод универсального назначения, для выпрямления сигналов частотой до 600 МГц. Он представляет собой вариант первых кремниевых диодов серии Д101-Д103, помещённый в новый металлостеклянный корпус с проволочными выводами.
Справочные данные на них, и заводские паспорта гражданской раз и два, и военной версий.
Довольно любопытные моменты встречаются у них в описании. Так, возможна поставка этих диодов с нормированным временем восстановления, но только по специальному заказу, при этом "диоды отбраковываются по специальной схеме". Или вот, "В течение первых 100 часов работы должна обеспечиваться 100-процентная надёжность работы диодов с сохранением параметров". Или "Время готовности диода к работе по величине выброса обратного тока при мгновенной подаче запирающего напряжения может для отдельных диодов доходить до 10 сек" (!)
Д106 - самый низковольтный из этого семейства, допустимое обратное напряжение 30 В.
Разработаны они были, скорее всего, в НИИ-311 (ныне НПП "Сапфир"); серийный выпуск был организован не позднее 1959 года на Новосибирском заводе полупроводниковых приборов; позднее к нему добавился и Херсонский ЗПП ("Днепр-полупроводники").

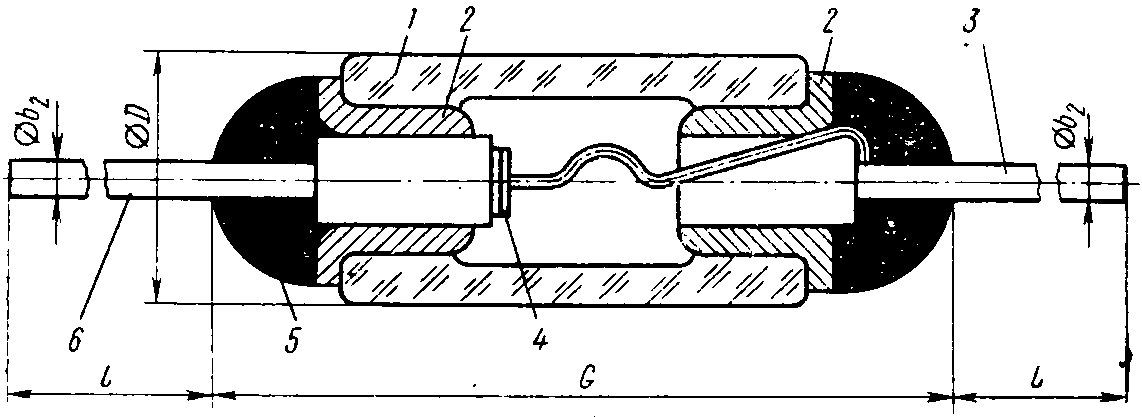

Металлостеклянный корпус состоит из баллона и двух держателей: кристаллодержателя и верхнего вывода. Баллон представляет собой соединение, на основе металлостеклянных спаев, трубки 1 из стекла С49-2 и двух втулок 2 из сплава 29НК, которые служат для центровки и крепления держателей при окончательной сборке и герметизации приборов в корпусе. Втулки 2 согласованы со стеклотрубкой по ТКЛР для получения прочного ненапряженного соединения. Кристаллодержатель 6 состоит из отрезков проволоки разного диаметра, соединенных ударно конденсаторной стыковой сваркой и является базой для припайки полупроводникового кристалла с р-п-переходом 4. Второй держатель 3 аналогичен по конструкции первому, но в зависимости от типа прибора может либо служить основанием для приварки контактной пружины, либо иметь скос для пропускания верхнего вывода от полупроводникового кристалла.
Окончательную герметизацию приборов производят пайкой с применением флюса на воздухе или пайкой в конвейерной печи в атмосфере водорода. В качестве припоя для герметичного-соединения коваровых втулок с держателями используют припой ПОС-61 или сплав свинец-олово-висмут в виде штампованных колец 5. Кристаллодержатель этого корпуса может быть изготовлен из ковара, никеля или меди, что позволяет значительно повысить рабочую мощность приборов по сравнению с приборами со стеклянными корпусами. Герметизация приборов пайкой с применением флюса является недостатком этой конструкции, однако переход на пайку в конвейерной печи в инертной атмосфере позволяет избежать применения флюса и значительно повысить производительность на операции сборки и герметизации.
Источники:
1. Бройде Абрам Маркович и Тарасов Федор Иванович. Справочник по
электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая
радиобиблиотека. Вып. 383).
2. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
3. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат,
1963 (Массовая радиобиблиотека, вып. 394)
4. Транзисторы и полупроводниковые диоды.
Под общей редакцией И. Ф. Николаевского.-
Москва, Связьиздат, 1963.
5. Лабутин Вадим Константинович. Полупроводниковые диоды. М.-Л.
Издательство «Энергия», 1964 (Массовая радиобиблиотека. Вып. 499)
6. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев,
издательство "Технiка", 1964.
7. Справочник по полупроводниковым приборам. Лавриненко В. Ю.
Изд. четвертое, переработанное и дополненное. "Техника", 1966.
8. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
9. Моряков О.С. Производство корпусов полупроводниковых приборов. Учеб. пособие для
проф.-техн. училищ и индивидуального и бригадного обучения рабочих на производстве. М., «Высш. школа», 1968.
10. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П.
Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
11. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
12. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
13. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова.
Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
14. Курносов А. И. Юдин В. В. Технология
производства полупроводниковых приборов.
Учеб. пособие для специальности "Полупроводники
и диэлектрики" и "Производство
полупроводниковых приборов", М., «Высш. школа»,
1974.
15. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
16. Диоды и тиристоры. Под. общ. ред. А. А. Чернышева. М., Энергия, 1976. (Массовая радиобиблиотека. Вып. 886. Справочная серия).
17. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ.
ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
18. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы. Справочник/А. В. Баюков, А. Б. Гитцевич, А. А. Зайцев и др.; Под общ. ред. Н. Н. Горюнова. — М.: Энергоатомиздат, 1983.
19. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
20. Галкин В. И. и др. Полупроводниковые приборы. Справочник/В. И. Галкин, А. Л. Булычев, В. А.
Прохоренко - 2 е изд. , перераб. и доп. - Беларусь, 1987.
21. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник/ /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др.
Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
22. Диоды: Справочник/О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев.— М.: Радио и связь, 1990. - (Массовая радиобиблиотека. Вып. 1158)
23. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
52. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
