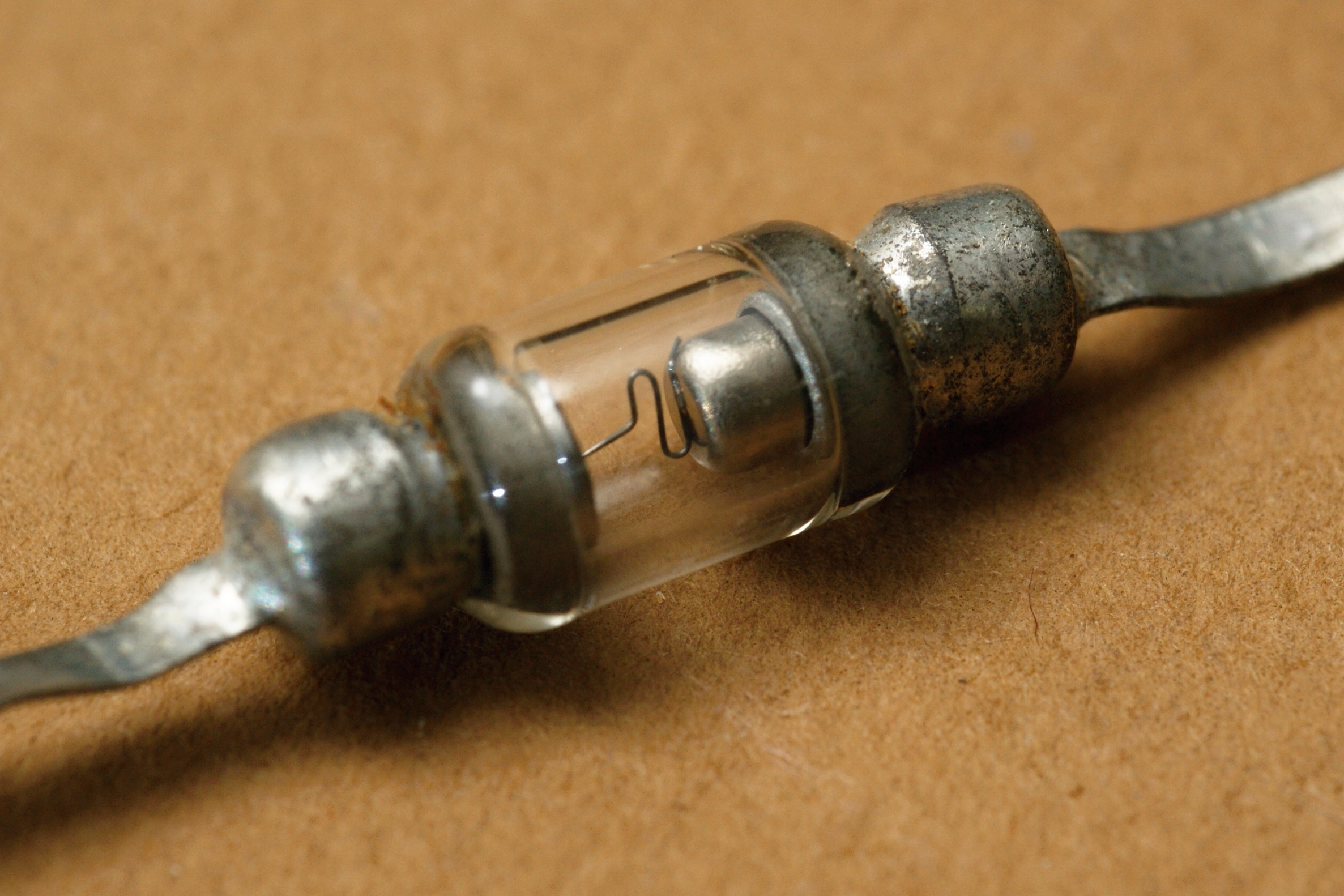

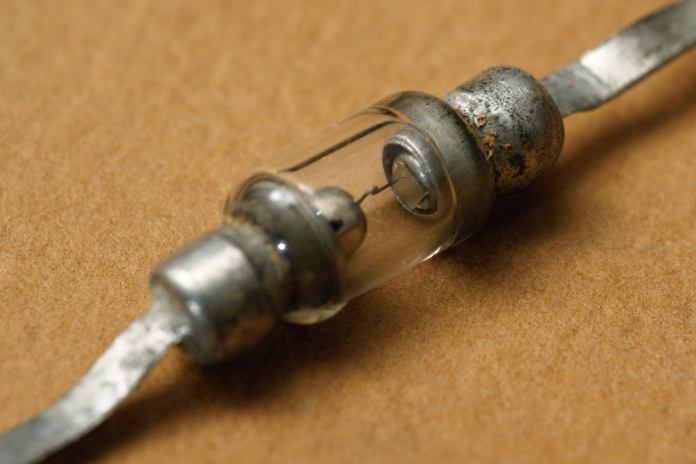

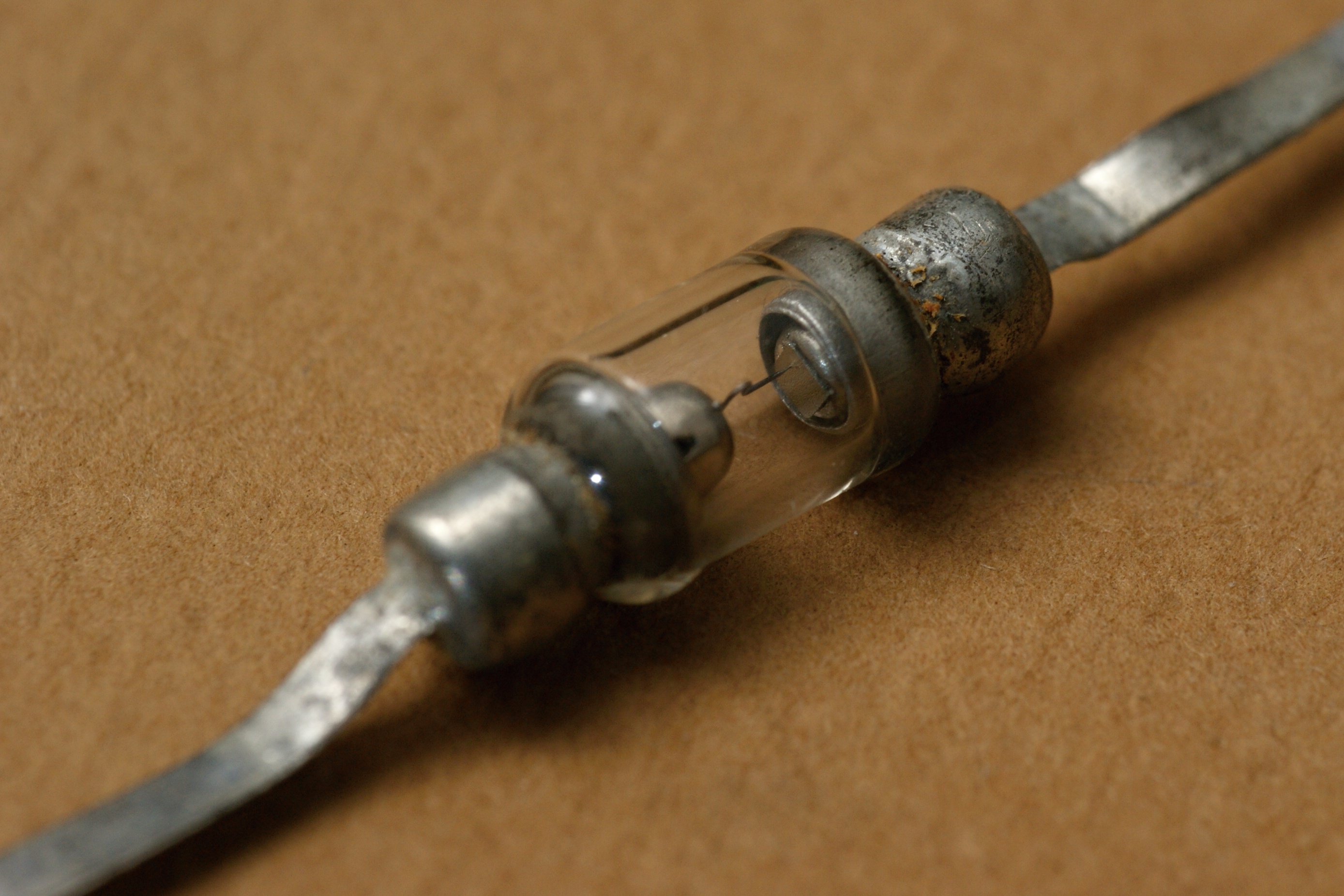

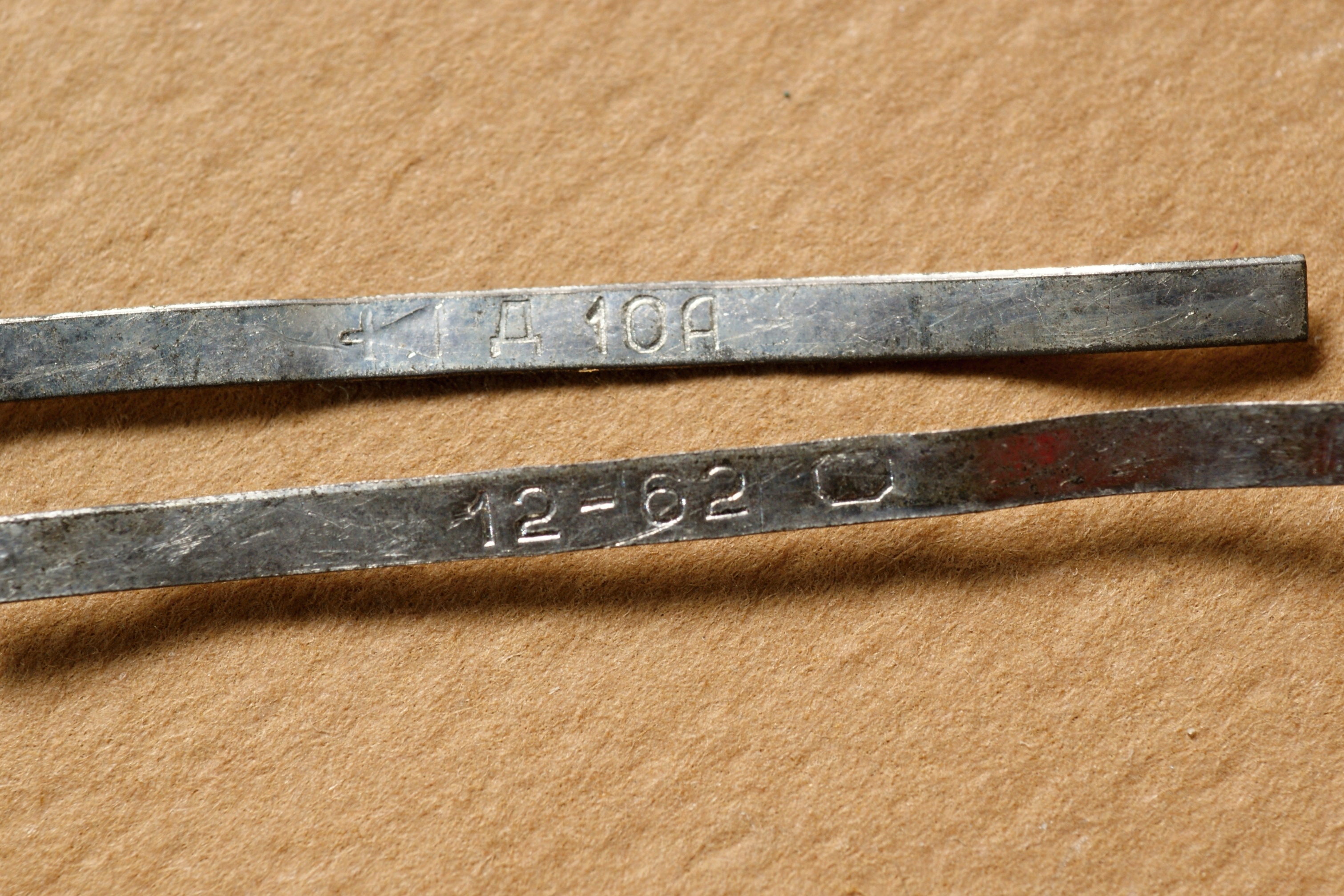

Д10, Д10А, Д10Б

Точечный германиевый диод, технические подробности здесь. Интересен он для меня в первую очередь своей редкостью. Нечасто можно его увидеть в наше время...

Однако он и с технической стороны стоит особняком. Д10 - единственный отечественный точечный диод с низкоомным германием и ничем не покрытой иглой. Все иные типы характеризуются большой прямой инерционностью - в начальный момент прохождения прямого тока прямое напряжение гораздо больше, чем в статическом режиме (к примеру, у Д9 прямое напряжение в начальный момент могло превышать 10 вольт). Это ухудшало работу в высокочастотном детекторе на низкоомную нагрузку (видеодетектор телевизора).

Д10 и были первоначально разработаны для видеодетекторов телевизоров и РЛС. У них практически отсутствует прямая инерционность, хотя обратная инерционность не очень хороша - всего в несколько раз лучше чем у Д2 и Д9

Они оказались весьма полезны в транзисторных цифровых схемах 1960-х годов. Тогда эти схемы были сплошь импульсно-потенциальные, с дифференцирующий RC-цепью. Для диодов в таких схемах характерна работа в режиме - импульс прямого тока, потом без тока, и только потом прилагается обратное напряжение. За время, пока ток не идет, концентрация неосновных носителей у перехода сильно падает, за счет диффузии в глубину базы и рекомбинации. Поэтому в таких схемах обратная инерционность (задержка закрывания в обратном направлении) менее существенна, чем прямая. Первоначально, пока нет прямого тока, сопротивление базы велико - высокоомный полупроводник, очень малая площадь, по которой идет ток, рядом с переходом. Падает это сопротивление за счет модуляции проводимости не сразу. У Д10 прямая инерционность во много раз меньше остальных типов, потому как удельное сопротивление германия в десятки раз меньше (у Д10 0,15-0,2 ом*см).

В итоге, если Д9 нормально работали в триггерах на П16 с макс. частотой счета не выше 500 кГц, то Д10 - в триггерах на П401-П403, П416 (с ненасыщенными транзисторами) с макс. частотой д 10 МГц.

Производитель - НЗПП (Новосибирский завод полупроводниковых приборов).
Выпуск их (первоначально лишь варианта Д10) был начат в 1958 году:

"Показатели выполнения плана за 1958 год (план в тыс. шт.) / (выполнение в тыс. шт.)
Полупроводниковые приборы, в том числе германиевые диоды: Д10 - / 3,5

...
Производственная программа на 1959 год по заводу №453 УРТП :

...
   В связи со всё возрастающей потребностью в изделиях завода с повышенными требованиями к параметрам Новосибирский Совнархоз постановлением №002 от 13 февраля 1959 г. в соответствии с Постановлением ЦК КПСС №1308-626 от 3 декабря 1958 г. и Совмина СССР №1457-196 от 31 декабря 1958 г. распорядился: заводу №453 освоить новые полупроводниковые приборы:
   — в I квартале 1959 г. — Д10А, Д10Б (тема 5 р-2), разработчик — НИИ-311 ГКРЭ (ныне НИИ "Сапфир" - K.)"

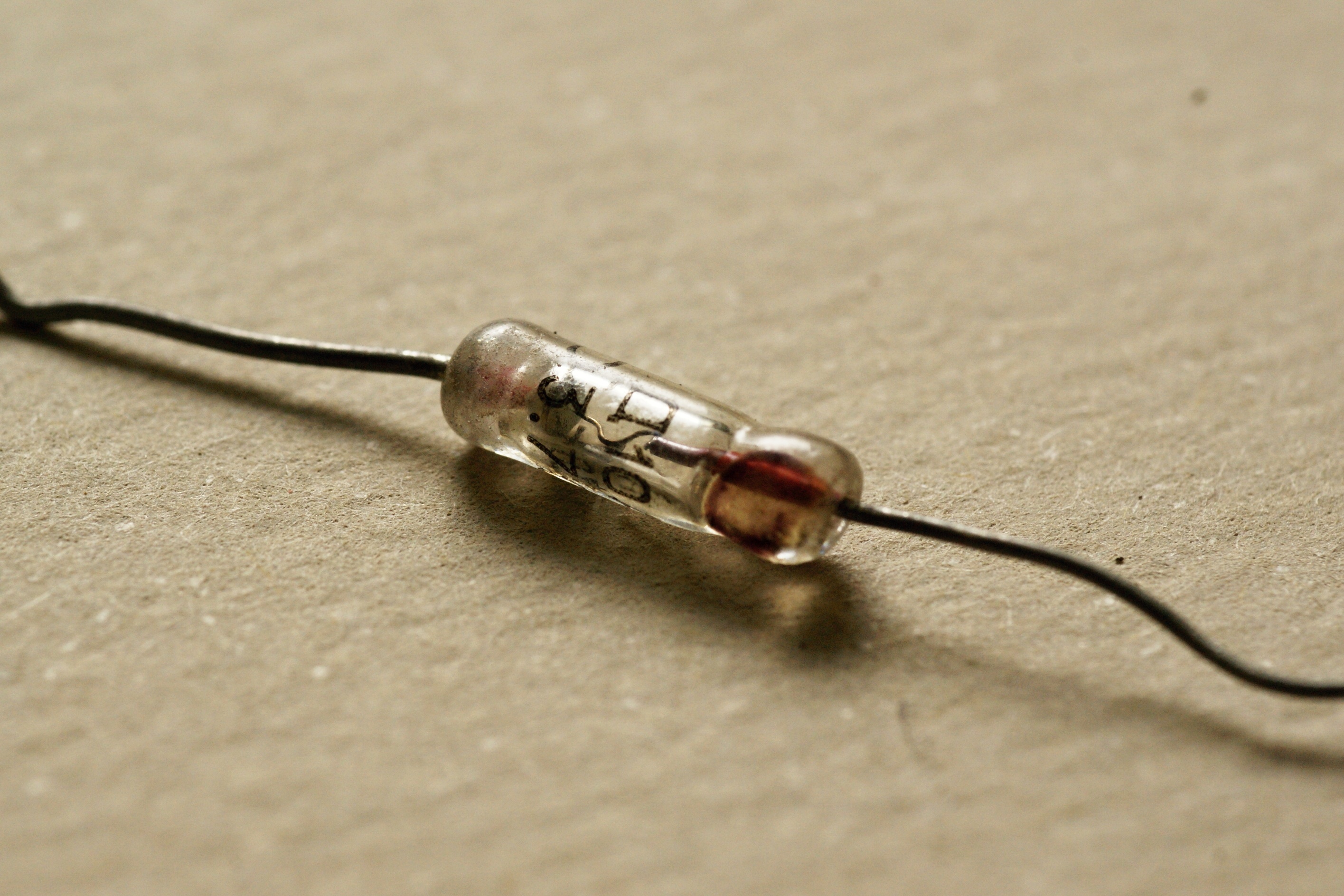

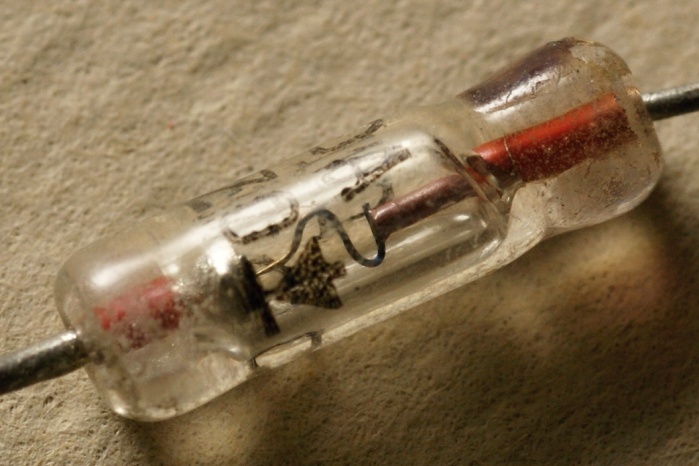

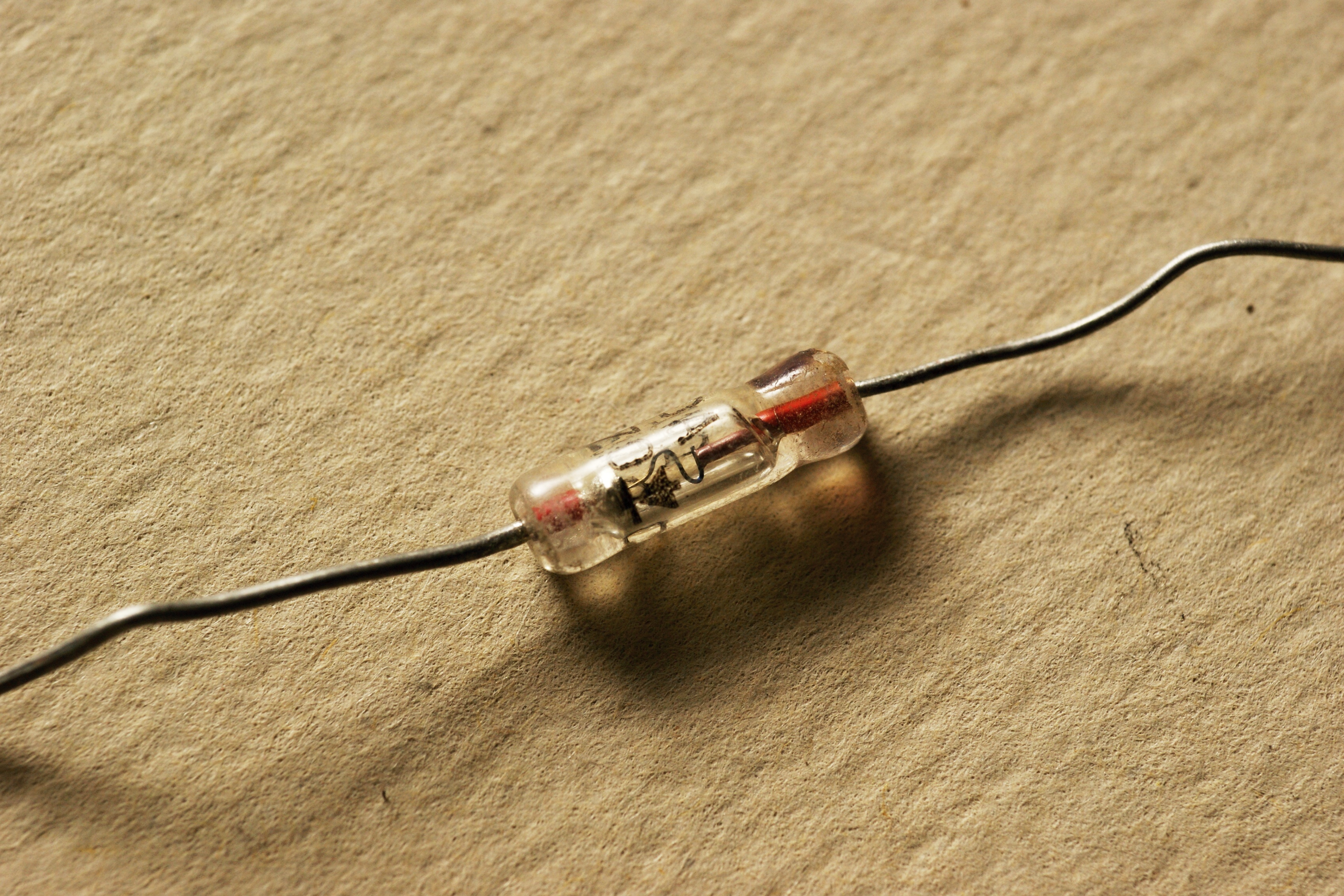

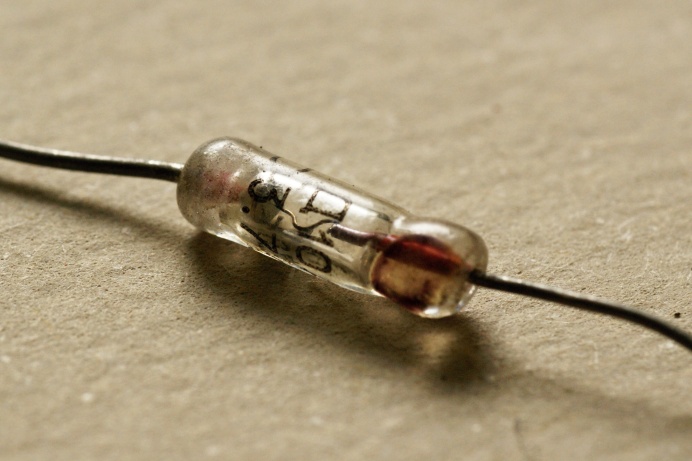

К концу 60-х им изменили конструкцию, упаковав кристалл в более технологичный стеклянный корпус:

Кстати, в ранних справочниках писали, что отличительной особенностью Д10 является корпус, окрашенный в желтый цвет (у других диодов он был либо черный, либо прозрачный). Не очень понятно, как это сочетается с цветовой маркировкой буквы, ибо для Д10А торец тоже должен быть окрашен жёлтым...

Источники:

1. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
2. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина - М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
3. П.И. Овсищер, Н.Н. Кочкина. Справочник по полупроводниковым диодам и триодам. Судпромгиз, Ленинград, 1961.
4. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
5. М.Н. Третьяков. Электронные реле и их применение. - М.-Л., Госэнергоиздат, 1963. (Библиотека по автоматике, вып. 87)
6. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
7. Лабутин В. К. Полупроводниковые диоды. - М.-Л.: Госэнергоиздат, 1964 (Массовая радиобиблиотека, вып. 499)
8. Кузнец Л.М. Взаимозаменяемость и ремонт деталей телевизоров. - М.-Л., изд-во "Энергия", 1965 (Массовая радиобиблиотека. Вып. 582)
9. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
10. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
11. Котомина Л.А., Тазенкова В.Ф. Логарифмирующие диоды, М.-Л., изд-во «Энергия», 1966. (Библиотека по автоматике, вып. 165).
12. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
13. А.Клейман, К.Шор. Транзисторы для телевизоров. Издательство ДОСААФ. Москва - 1969.
14. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
15. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
16. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
17. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
18. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
19. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
20. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
21. Диоды и тиристоры. Под общ. ред. А. А. Чернышева. М., Энергия, 1976 (Массовая радиобиблиотека. Вып. 886. Справочная серия).
22. Проектирование радиоприемных устройств. Под ред. А. П. Сиверса. Учебное пособие для вузов. М., "Сов. радио", 1976.
23. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
24. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
25. Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы. Справочник / А.В.Баюков, А.Б.Гитцевич, А.А.Зайцев и др.; Под общ. ред. Н. Н. Горюнова. - М.: Энергоатомиздат, 1983.
26. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
27. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др. Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
28. Нефедов А.В., Гордеева В.И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник - 3-е изд., перераб. и доп. - М.: Радио и связь, 1990 - (Массовая радиобиблиотека: Вып.1154).
29. Диоды: Справочник/О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев.— М.: Радио и связь, 1990. - (Массовая радиобиблиотека. Вып. 1158)
30. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
31. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
32. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
33. Хрулев А. К., Черепанов В. П. Диоды и их зарубежные аналоги: Справочник. В 3 т. Том 1. - М.: ИП РадиоСофт, 1999.
34. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
