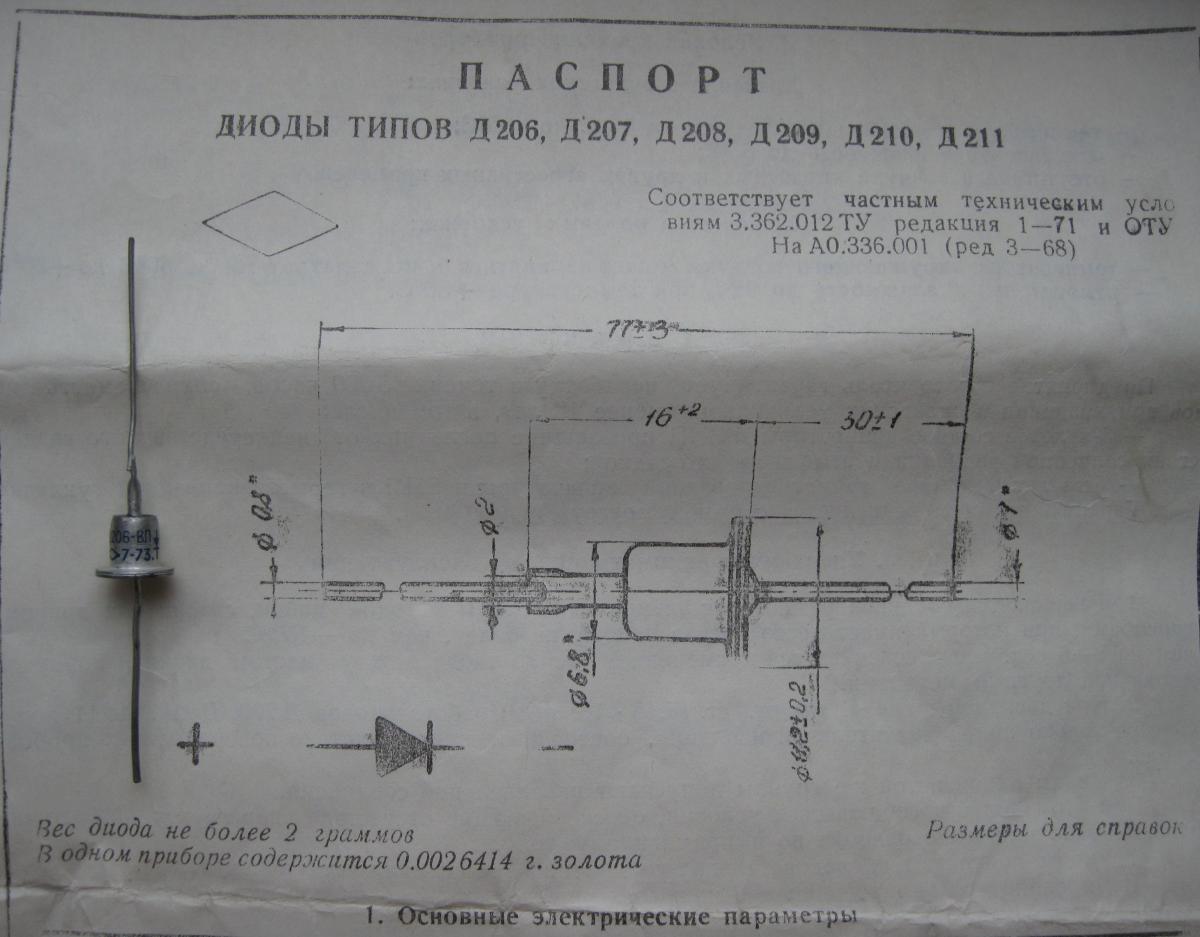

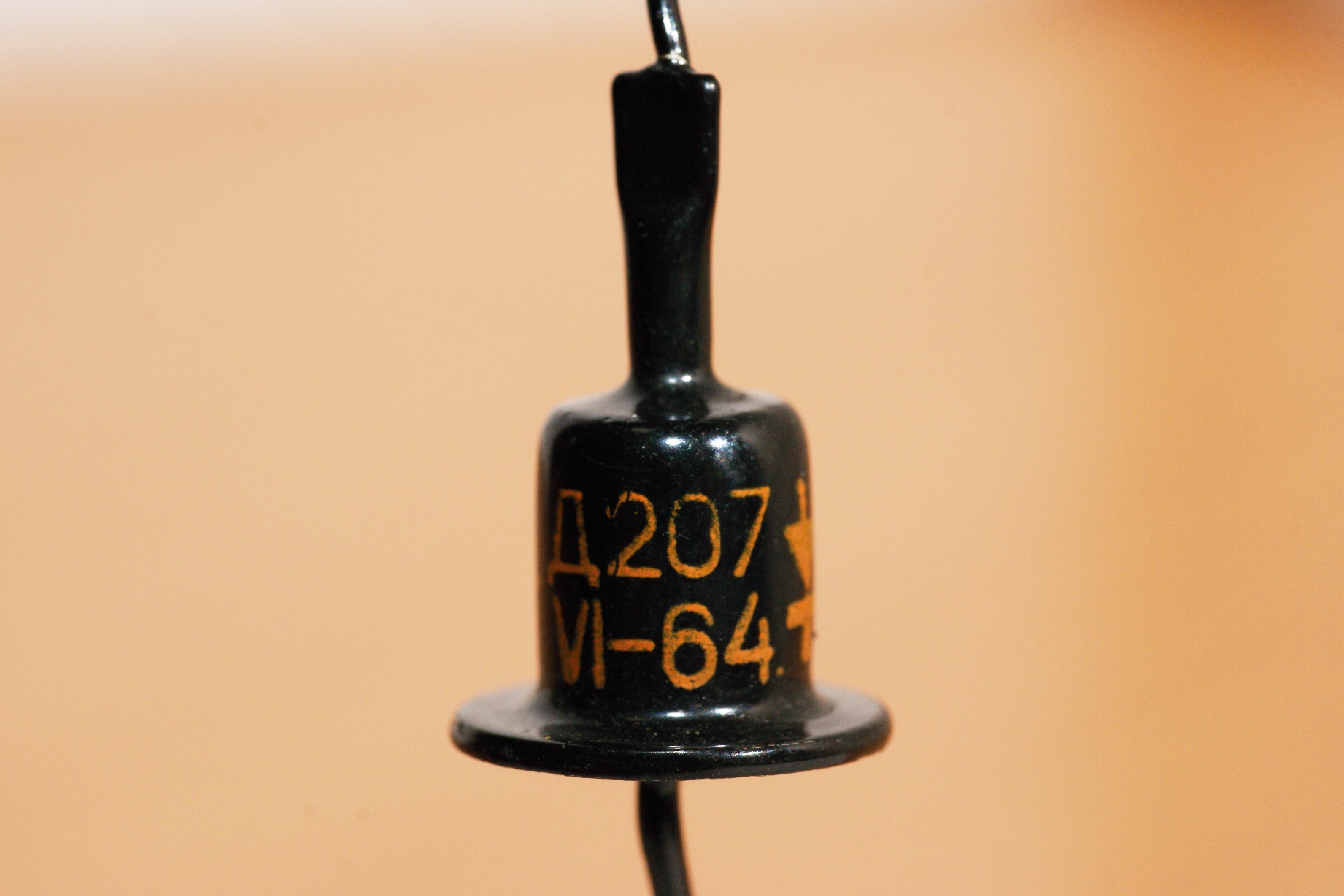

Кремниевые сплавные выпрямительные диоды малой мощности (напряжение до 600В, ток 100мА); справочный листок, данные из отраслевого каталога и заводской паспорт на них.
Диоды Д206—Д211 появились в стенах московского НИИ-35 (ныне НПП "Пульсар") благодаря НИР "Линза" и ОКР "Нева", законченных в третьем квартале 1956 г. Главное было создать прибор с прямым током не менее 100 мА, сохраняющий работоспособность при обратном напряжении не менее 150 В и температуре 100°С.
Производство поначалу было организовано на Томилинском ЗПП (aka "Тор", ныне
НПП ТЭЗ), но основная масса
таких диодов выпущена Ташкентским заводом электронной техники им. Ленина
("Фотон").
Также, в меньших объемах, их выпускали Саранский завод полупроводниковых изделий
(АО "Орбита") и
Саранский завод полупроводников
(Саранский завод точных приборов),
в специфичном варианте Д206Х.
Наиболее массовым выпуск их был в 60-х годах и первой половине 70-х, но уже тогда
начался процесс замены на более современные Д237, а в дальнейшем на КД424А, КД922,

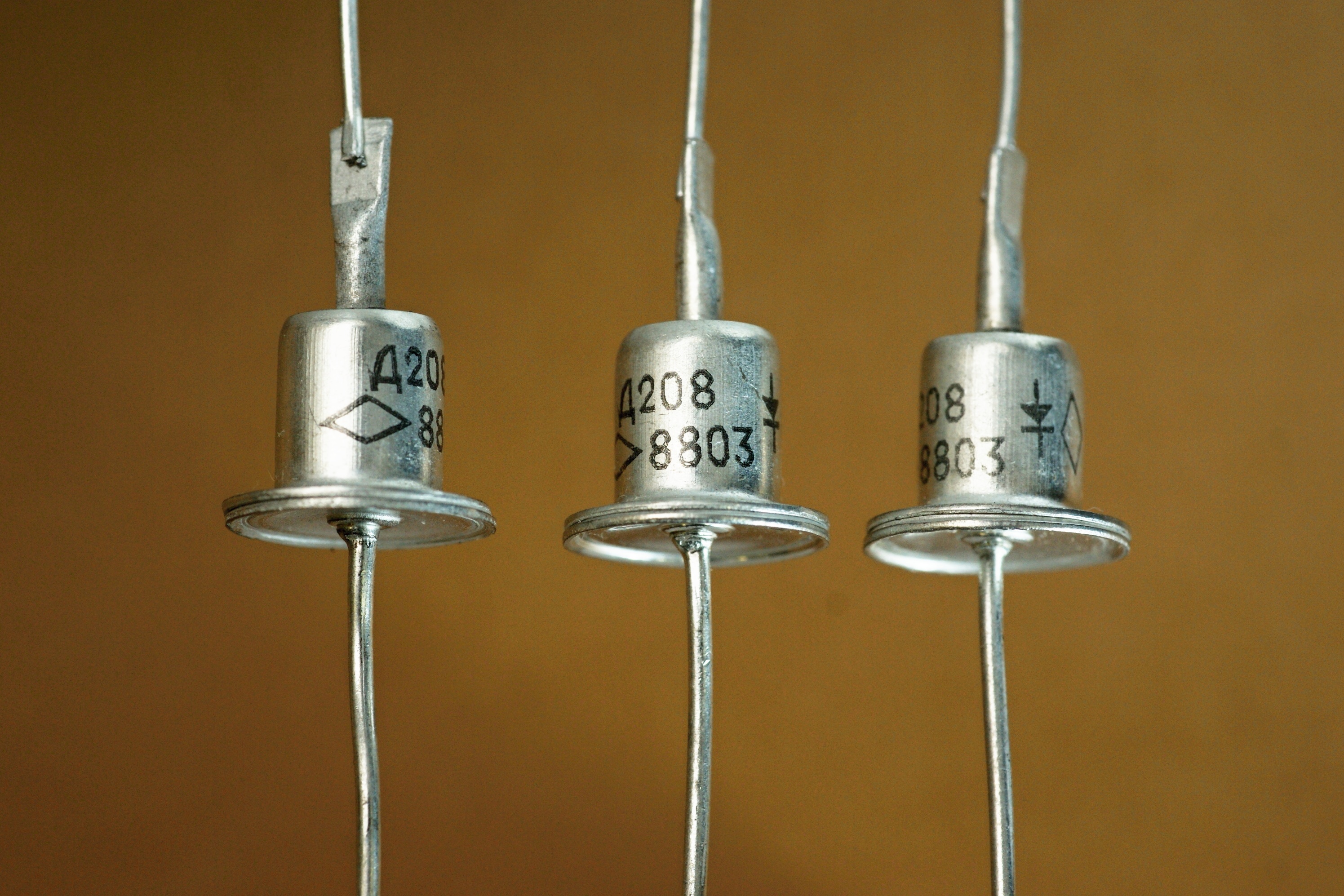

КД923А. Впрочем, в небольших количествах их производили, как минимум, до 1988 года
В нынешнее время они встречаются нечасто...

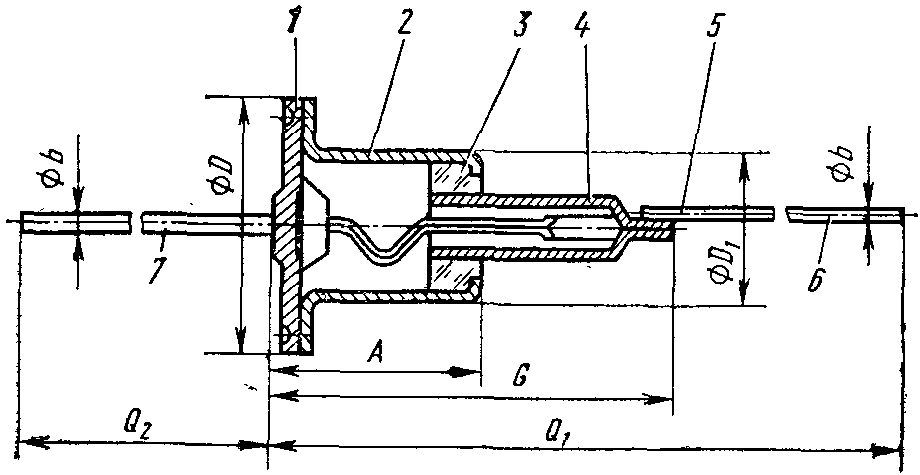

1 - кристаллодержатель; 2 - баллон; 3 - стеклоизолятор; 4 - трубка; 5 - вывод

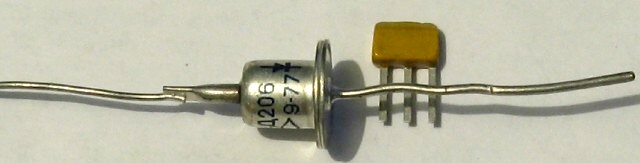

Для этих диодов была разработана конструкция металлического корпуса со стеклянным проходным изолятором.
Корпус состоит из кристаллодержателя, изготовленного из ковара или малоуглеродистой стали, и баллона.
По периферии кристаллодержатель имеет кольцевой выступ, который обеспечивает получение надежного соединения
при электроконтактной сварке с баллоном корпуса. К внешней части кристаллодержателя приваривают вывод из никеля.
Баллон корпуса состоит из металлической оболочки, стеклоизолятора и металлической трубки, которые соединены между собой прочными
металлостеклянными спаями.
Оболочку баллона изготовляют холодной штамповкой из ленты 29НК или 47НД. Трубку изготовляют из ковара. Для образования
прочного герметичного спая оболочки баллона со стеклом и стекла с трубкой используют стеклотаблетки из стекла С-48-2 или С-72-4.
При сборке прибора полупроводниковый кристалл припаивают к основанию кристаллодержателя, а верхний вывод от кристалла
пропускают через трубку баллона. Баллон соединяют с кристаллодержателем кольцевой электроконтактной сваркой.
Окончательную герметизацию корпуса проводят с помощью обжима и проварки верхнего конца
трубки баллона с пропущенным через нее выводом от полупроводникового
кристалла. К обжатой части трубки приваривают проволочный вывод из никеля.

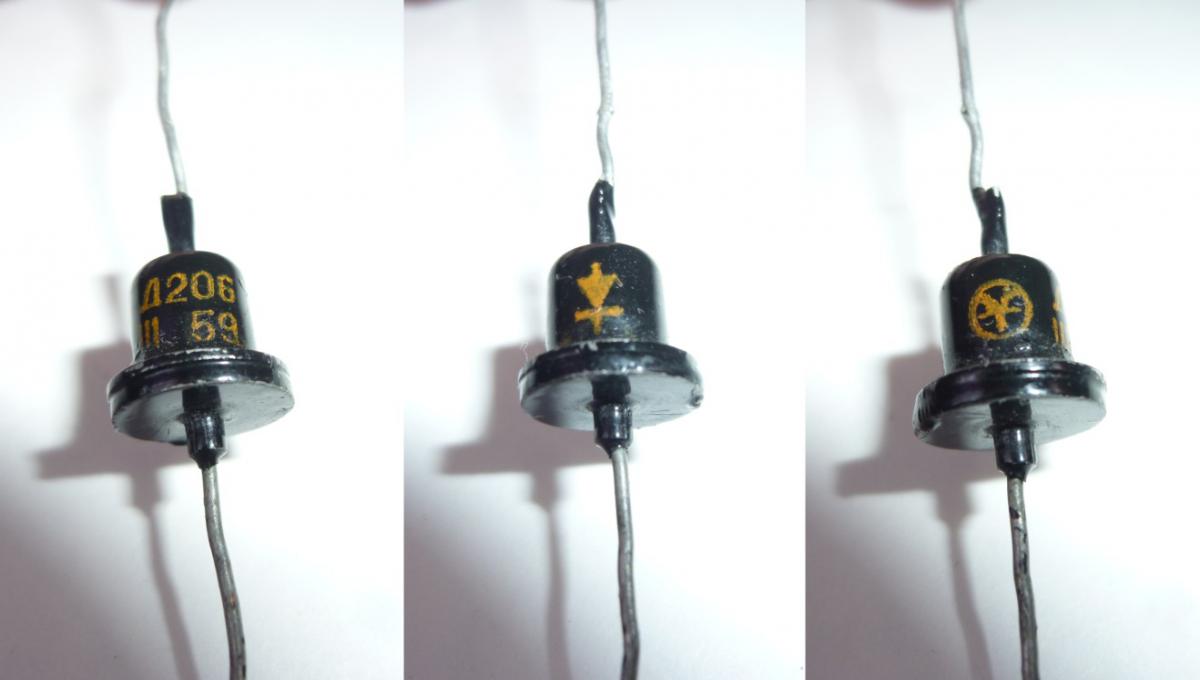

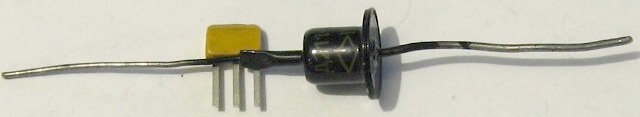

(фото с Форума покупки радиодеталей)

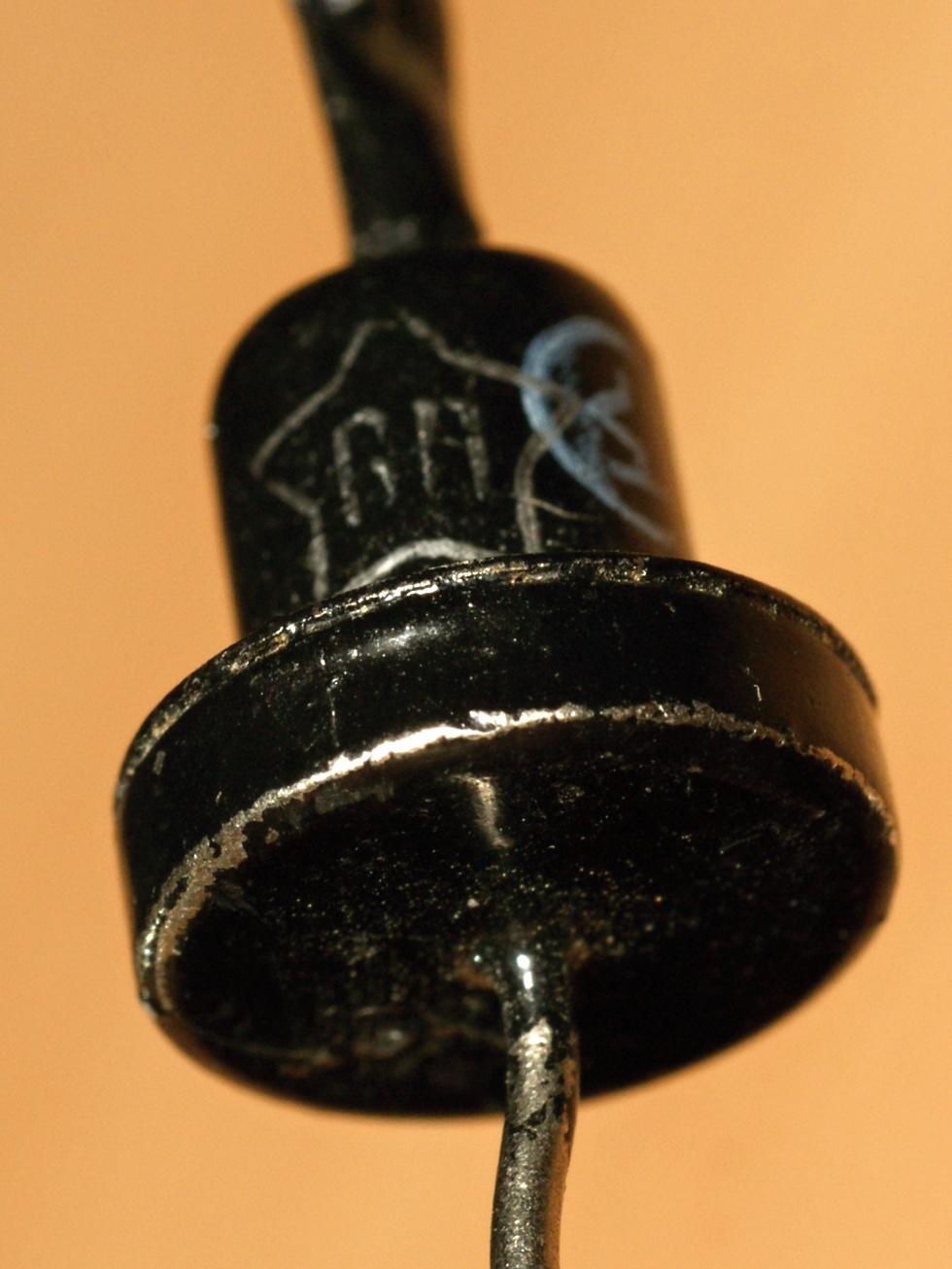

Как видно, поначалу эти диоды выпускались в необычном исполнении - корпус с дополнительным массивным основанием, плюс сильно выступающий изолятор донного вывода. Ранее я не встречал такого.
(экспонат предоставлен фирмой "Электронные
системы контроля", г.Пермь)

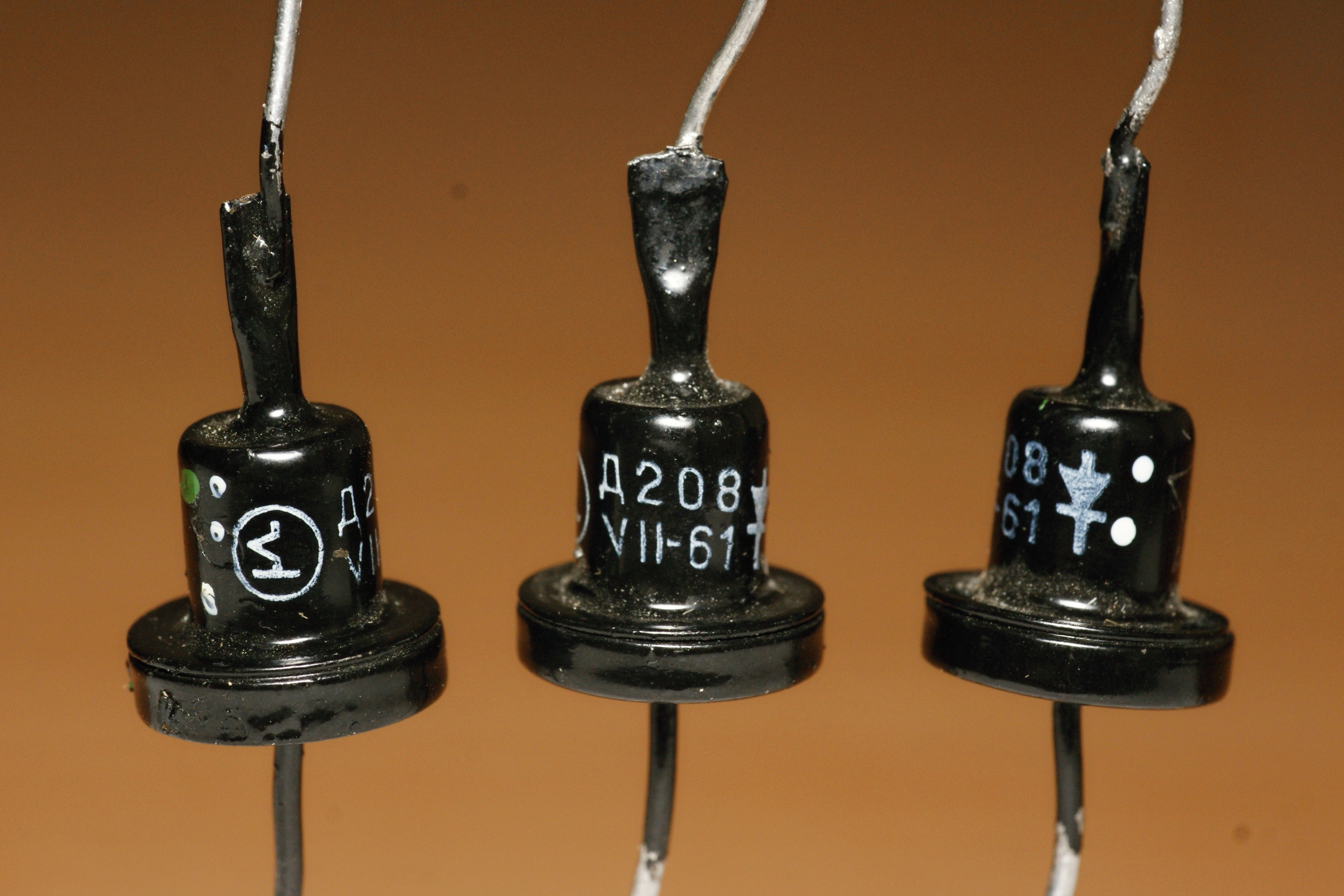

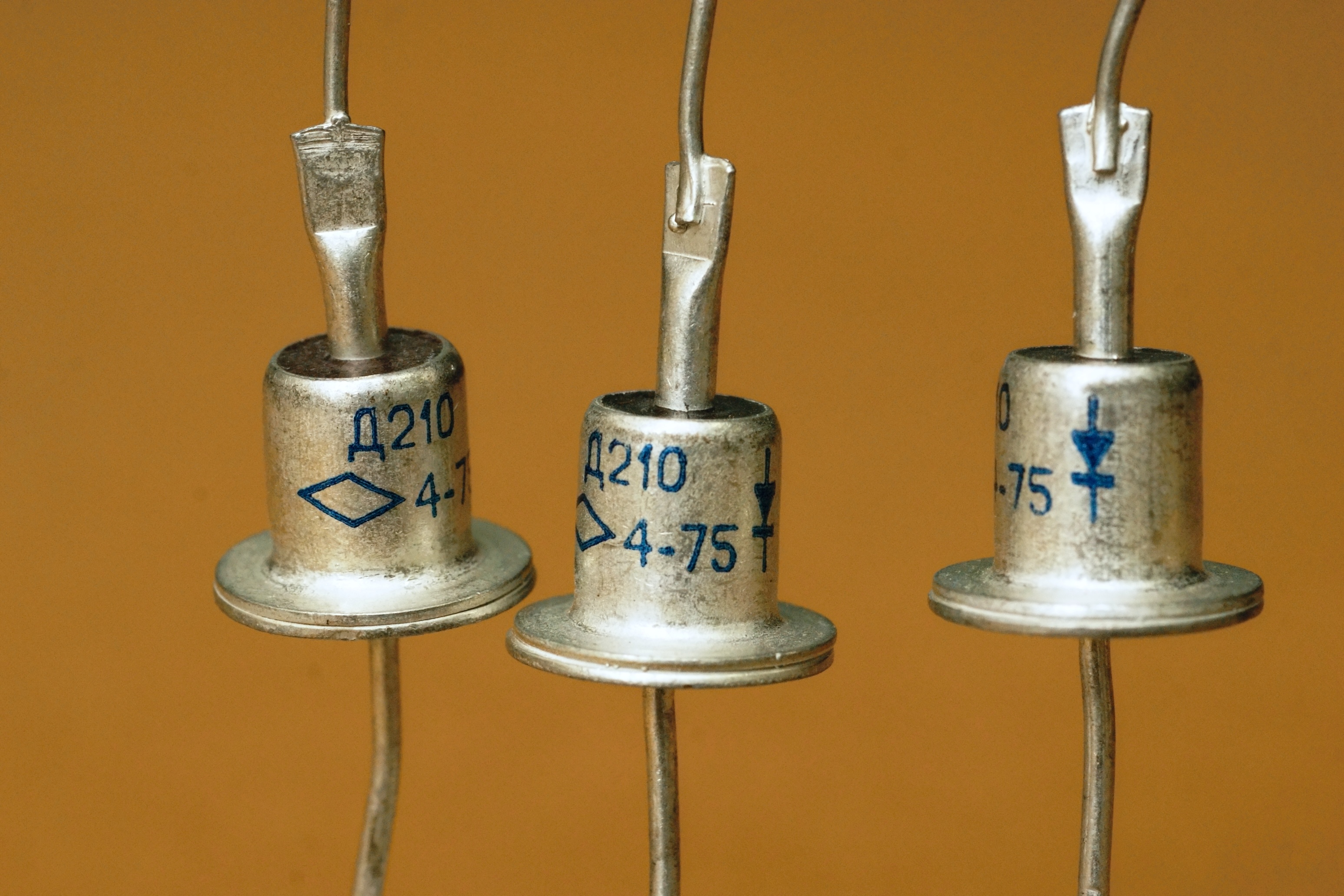

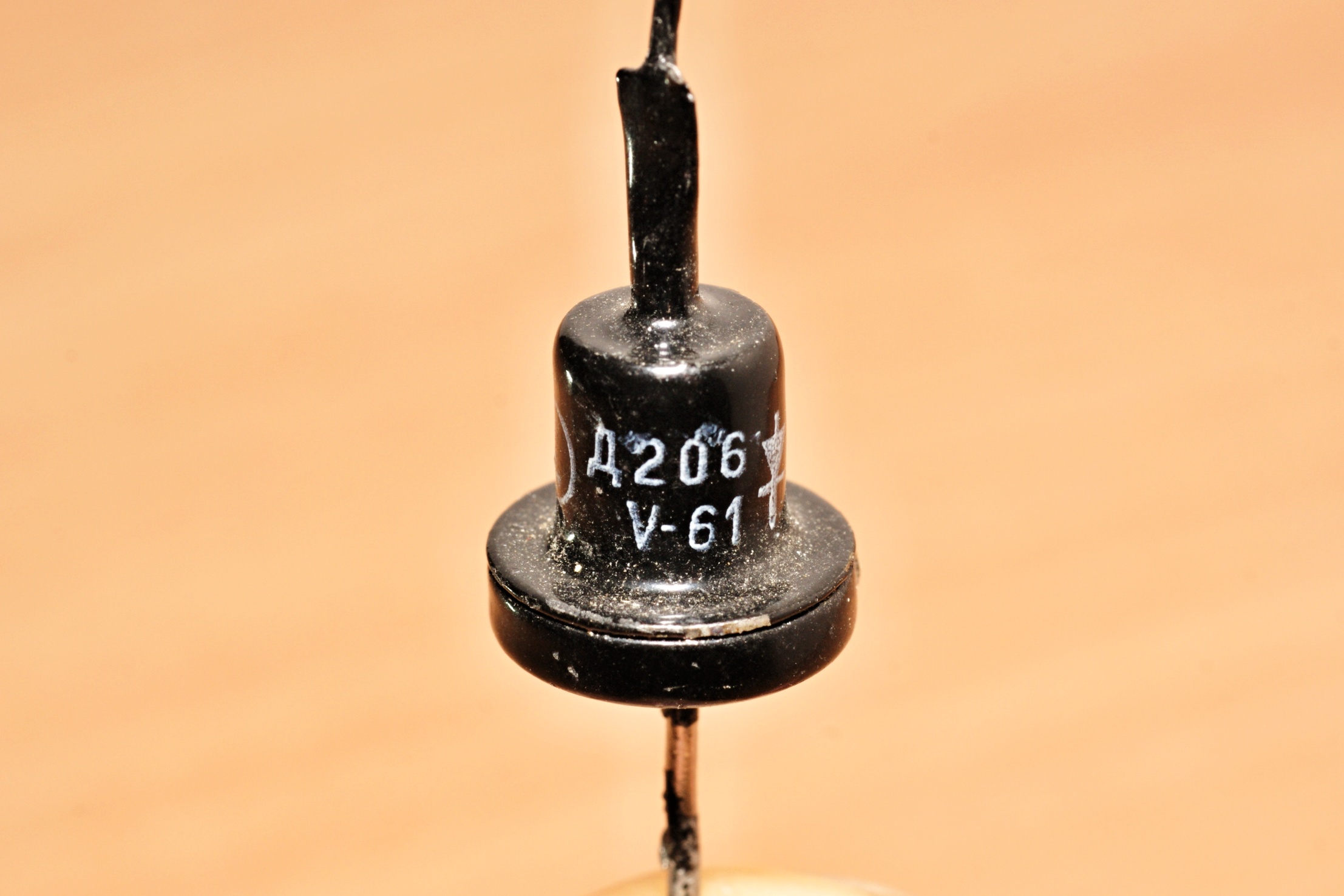

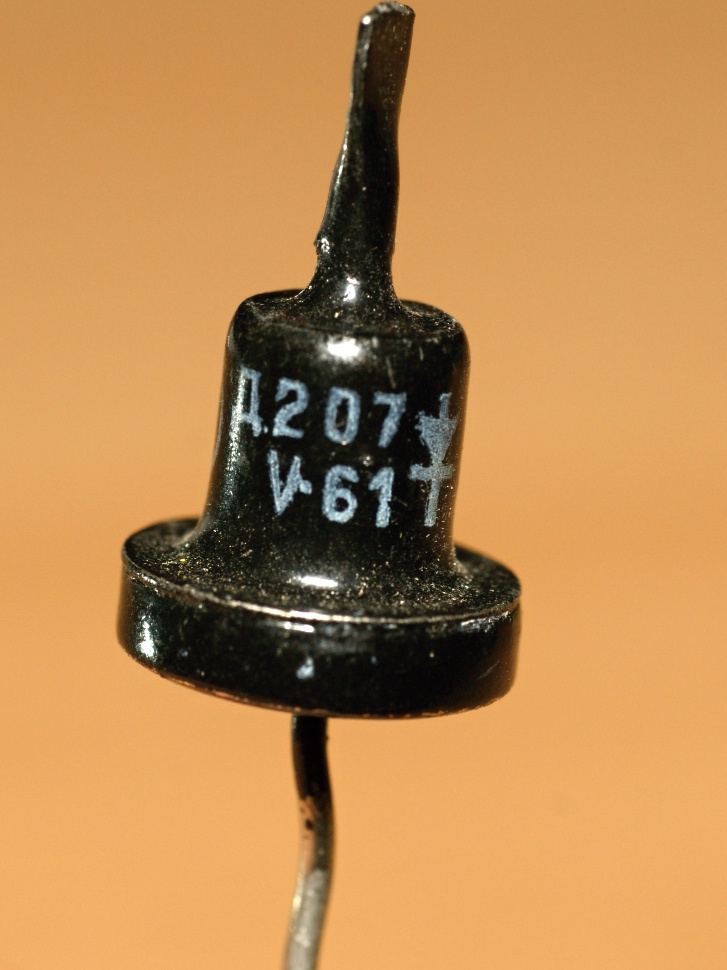

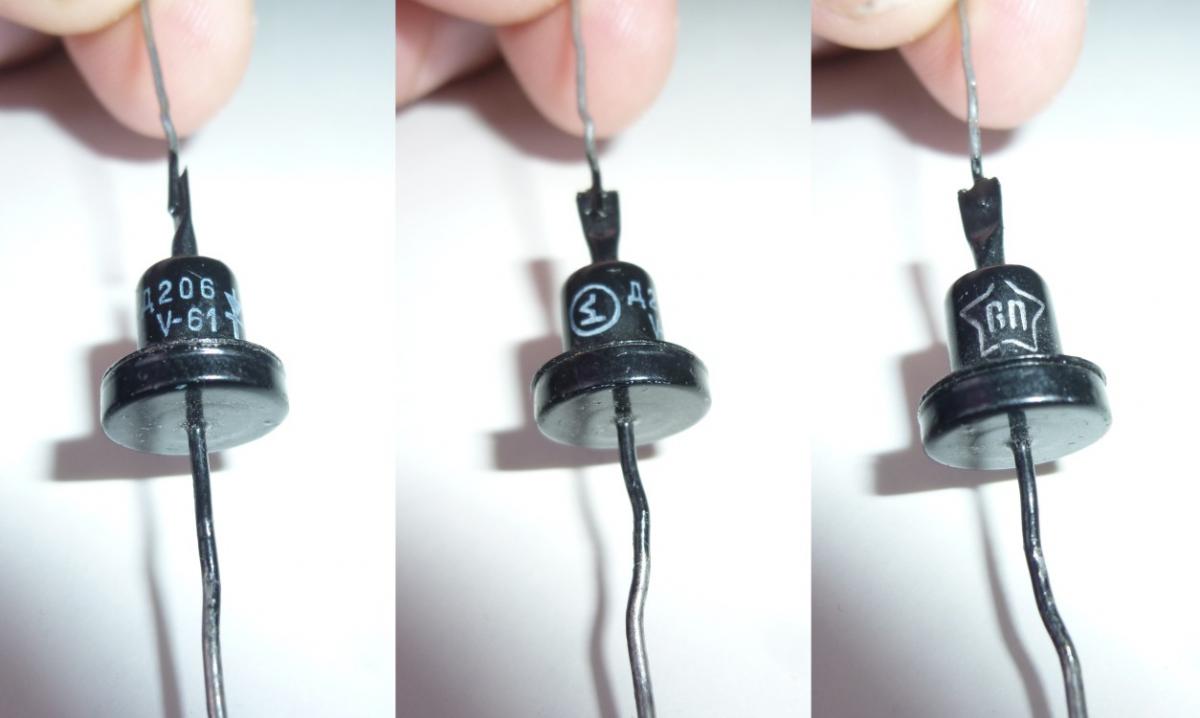

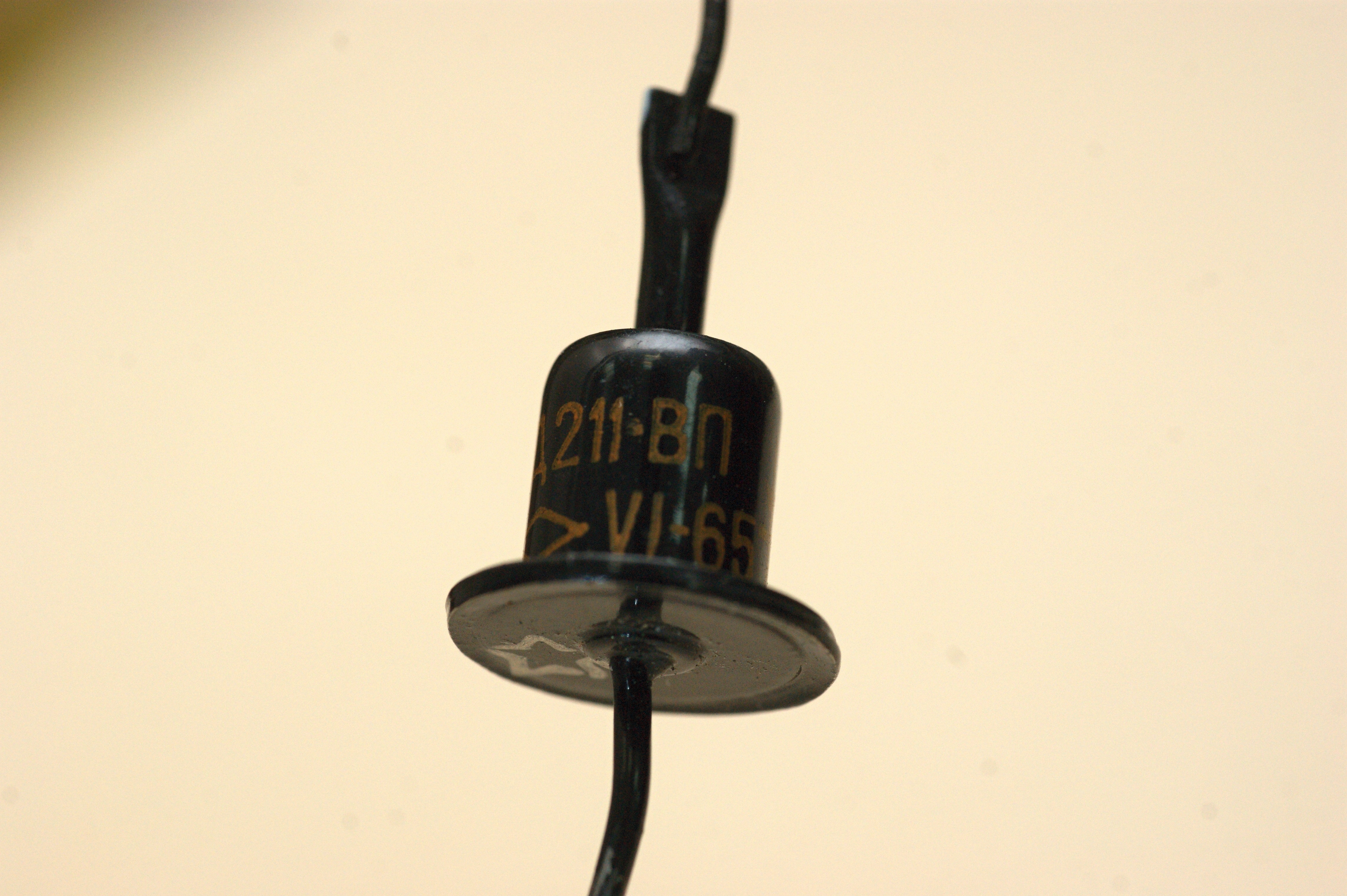

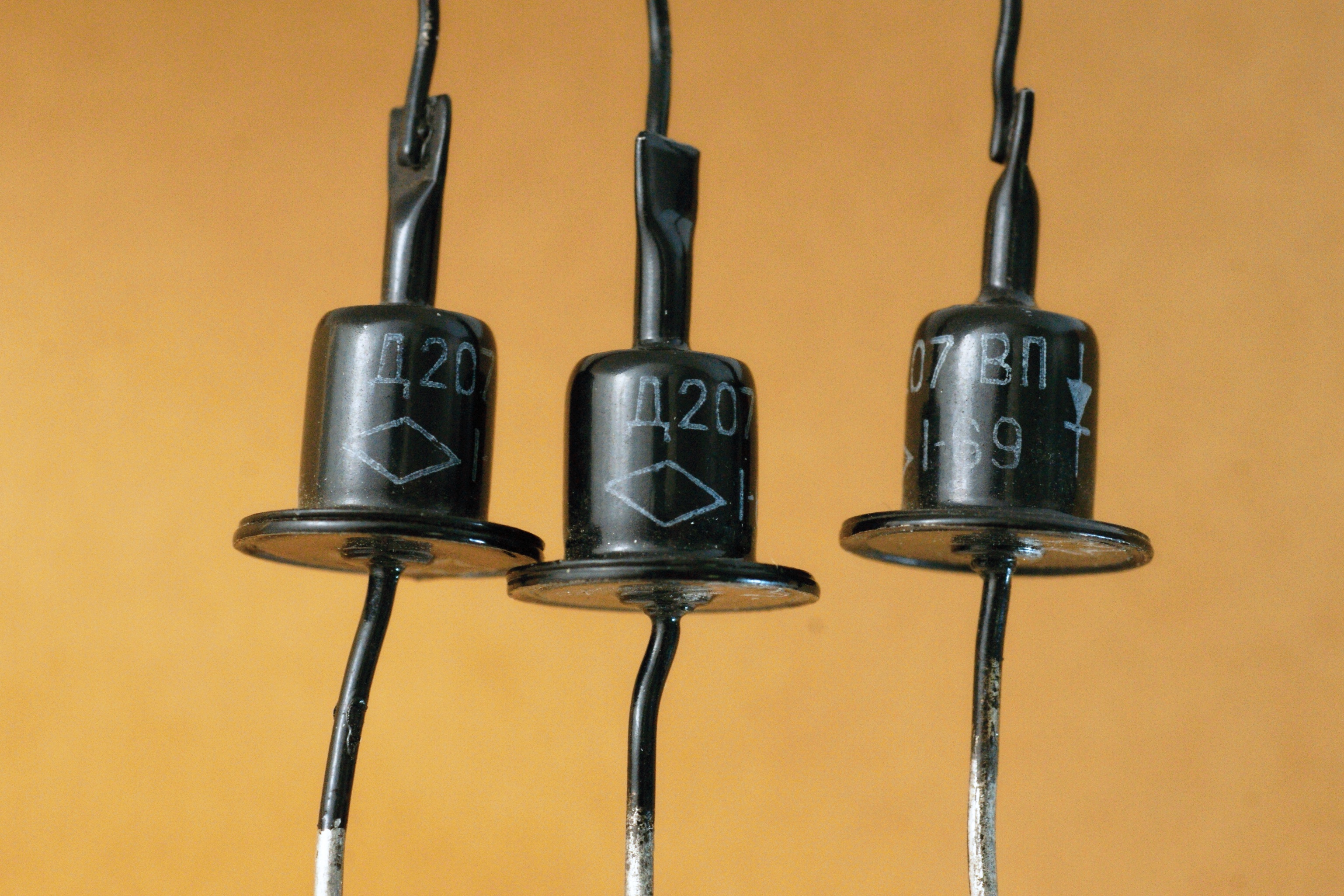

Затем тыльный вывод стали приваривать прямо к основанию, но толстое донце осталось. Все известные мне экземпляры такого типа датированы 1961 годом и выпущены в Томилино. Видимо затем, при передаче в Ташкент (?), корпус доработали еще раз и только тогда он принял привычный нам вид.
|
|
(фото с Форума покупки радиодеталей)
 |
 |

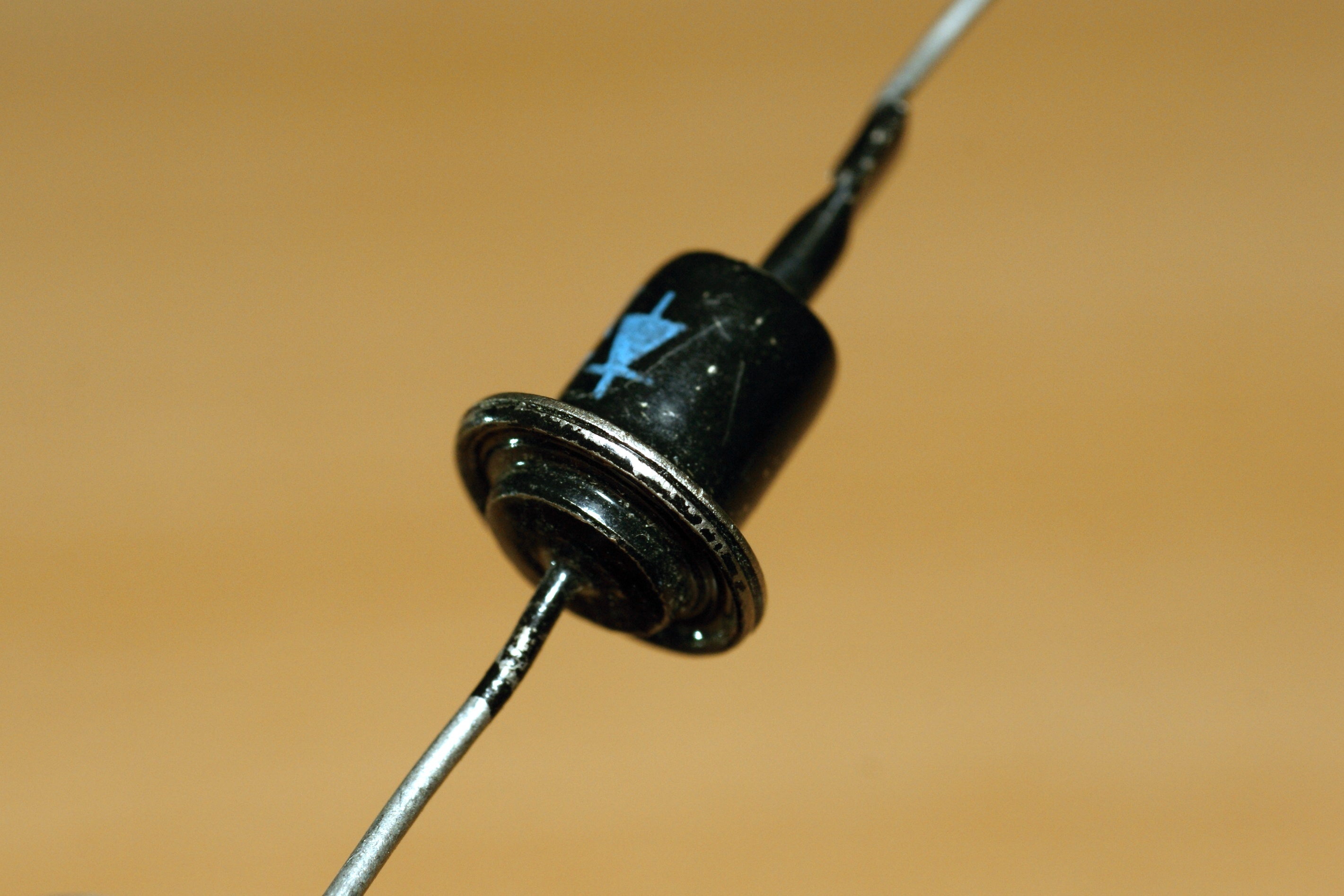

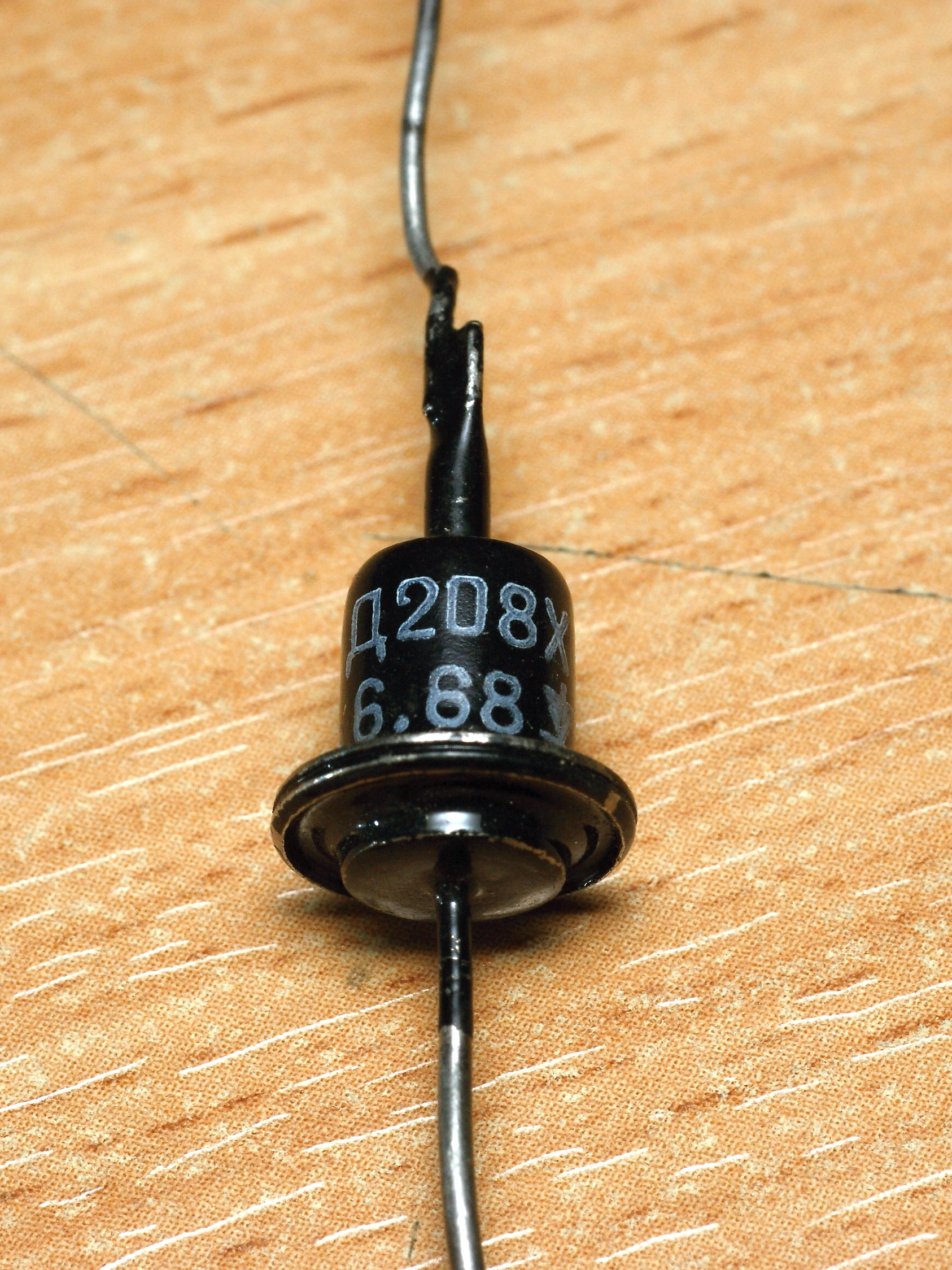

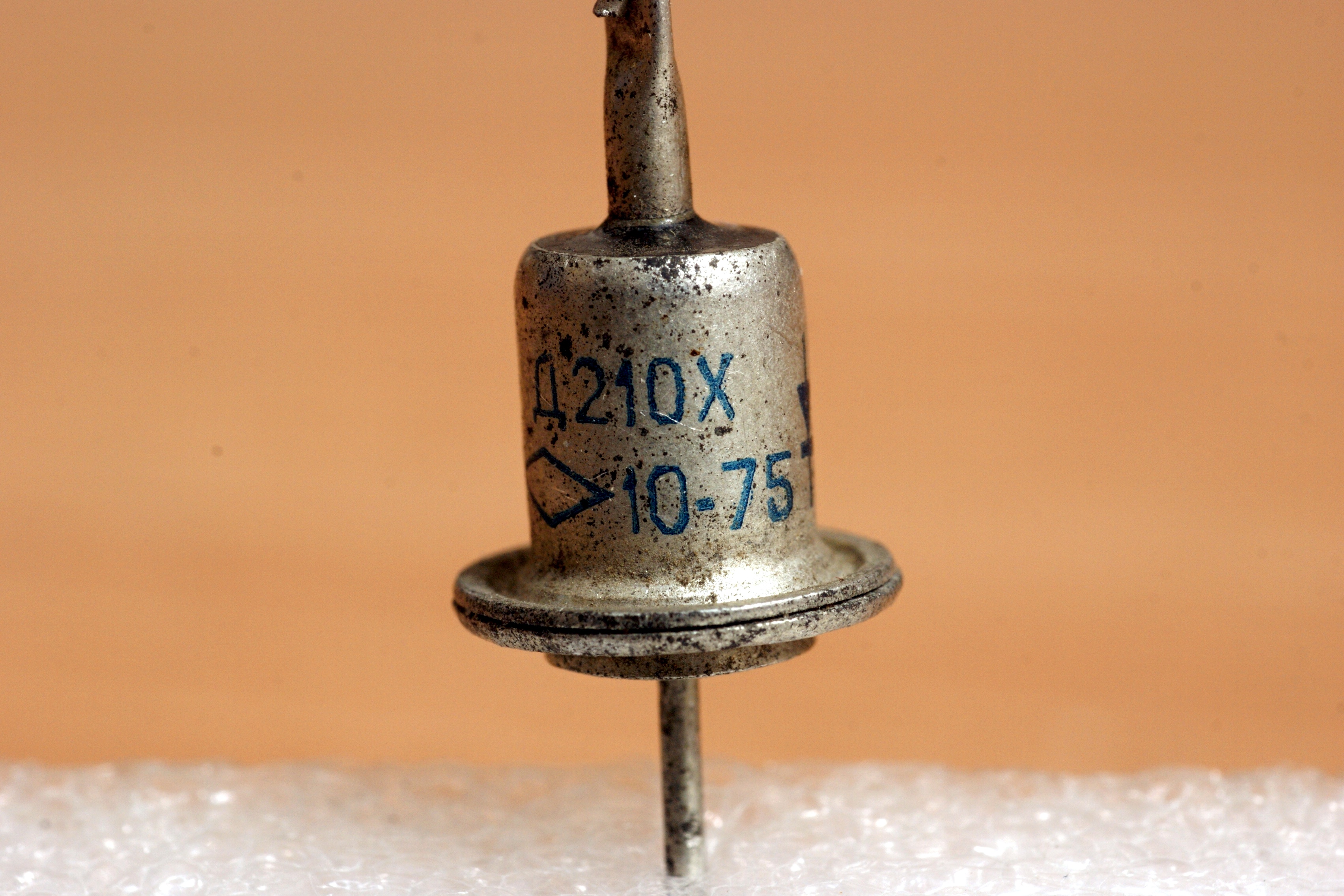

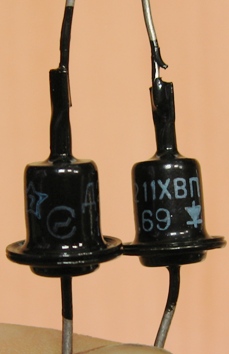

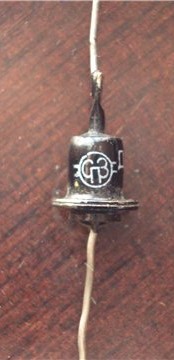

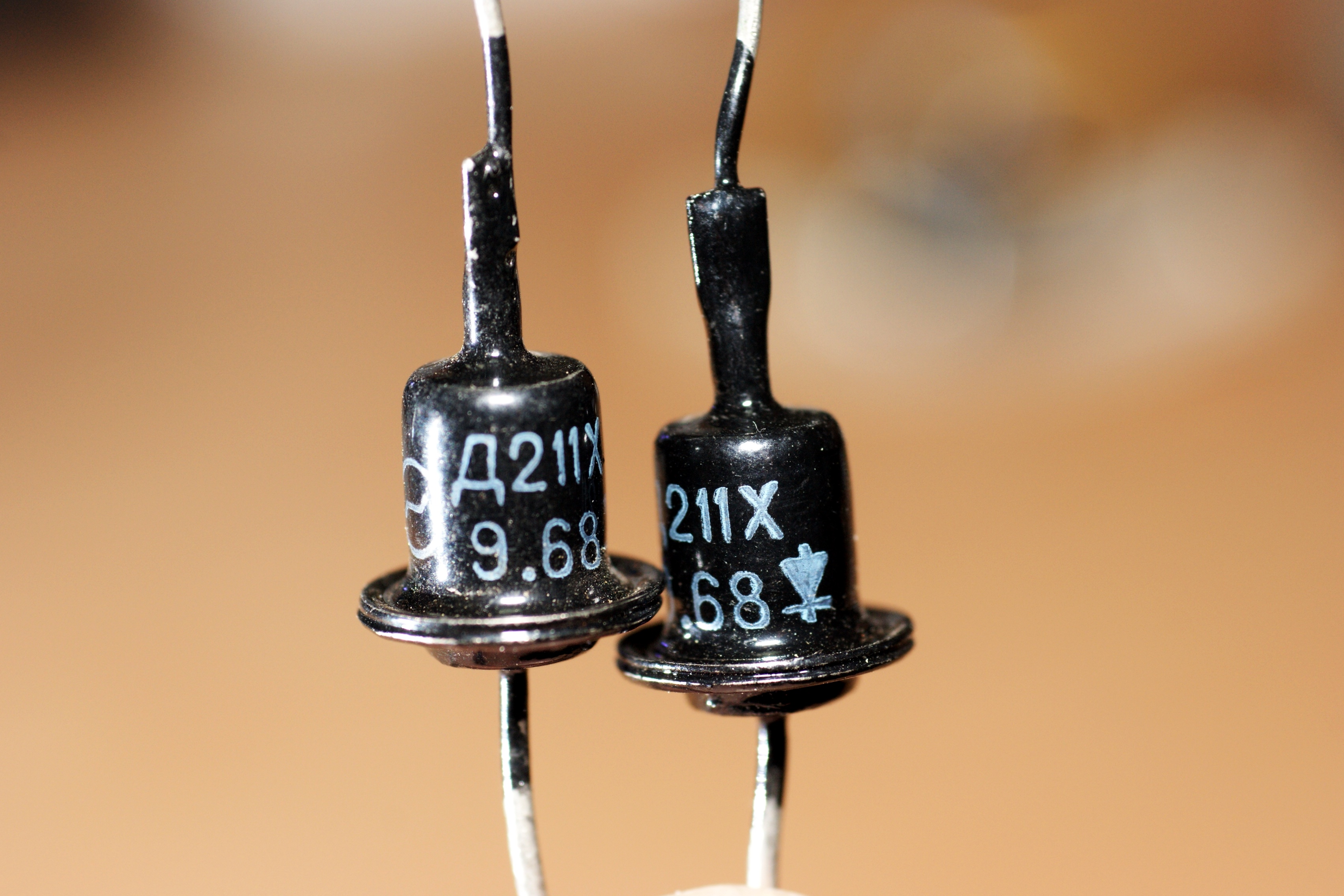

СЗТП и СЗПП выпускали Д206Х-Д211Х, имеющие ряд особенностей.
1) Опять же, необычный корпус - как у Д814, с выступающей тыльной частью.
2) Буква Х в названии. В справочниках таковая не встречается, заводской паспорт ясности не добавляет... Полагаю, что это обозначение варианта в холодносварном корпусе.
 |
 |
 |

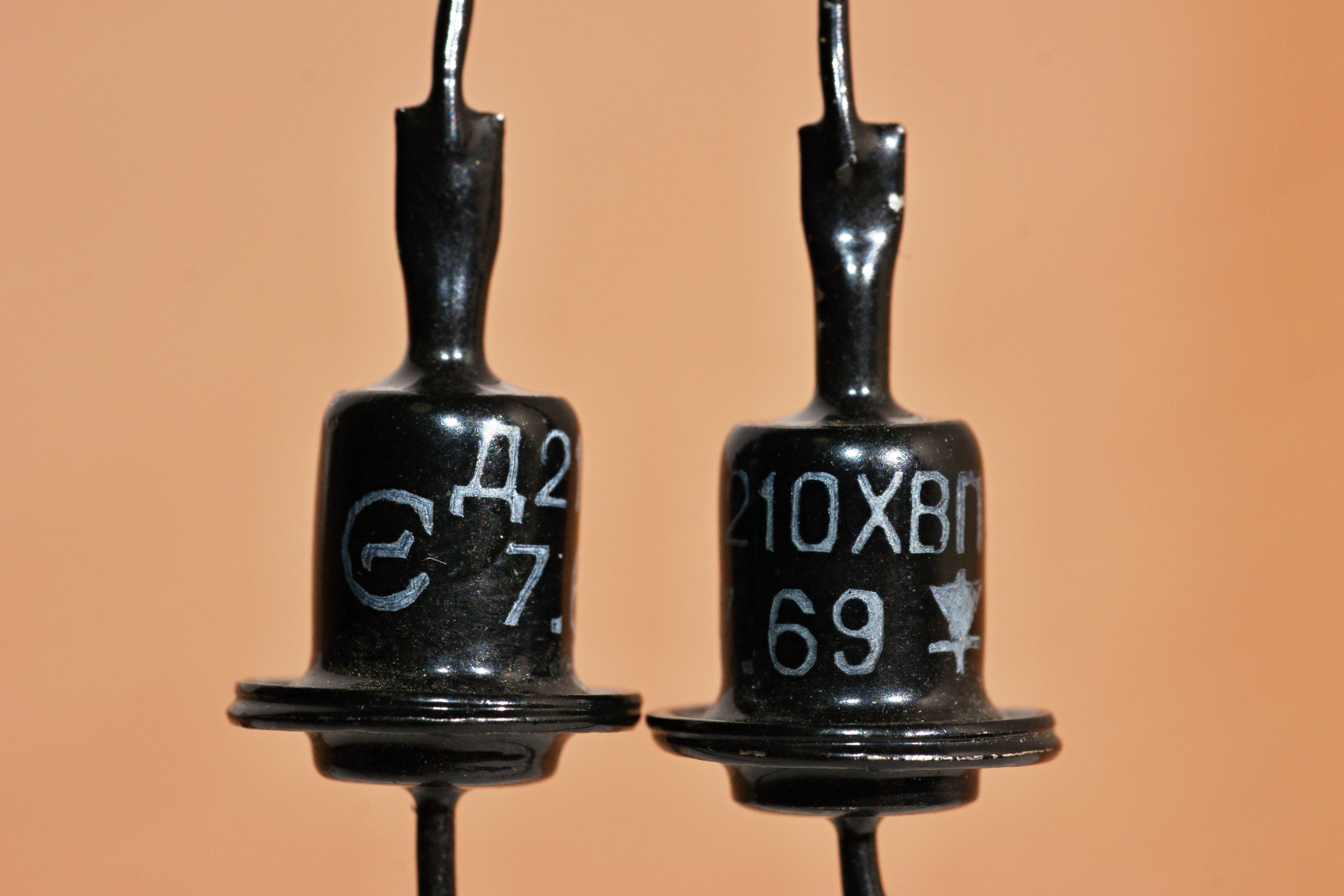

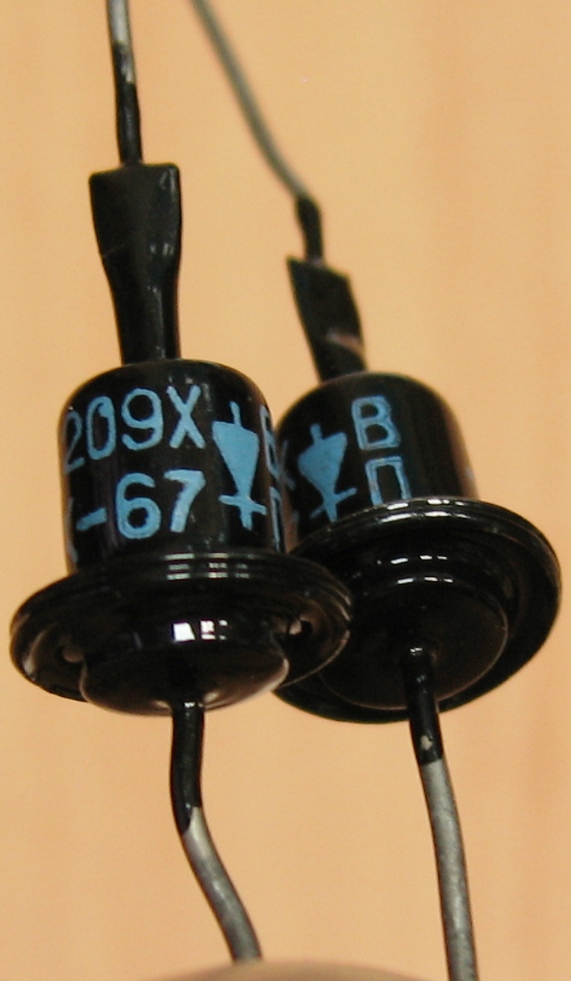

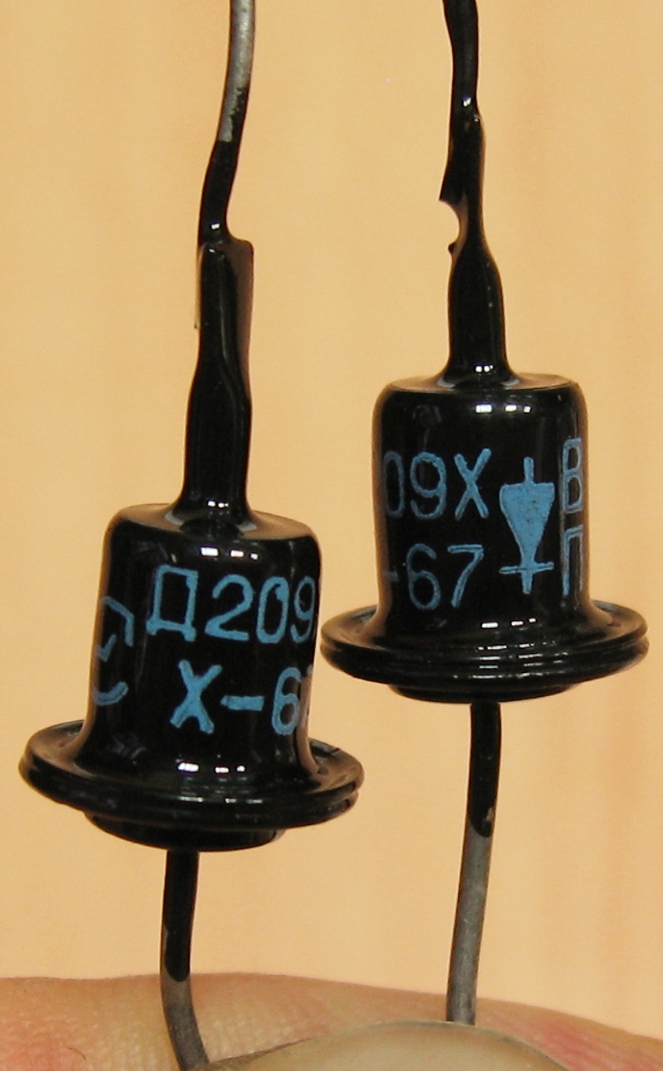

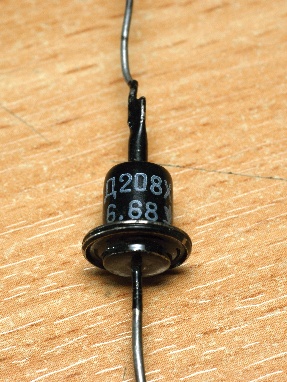

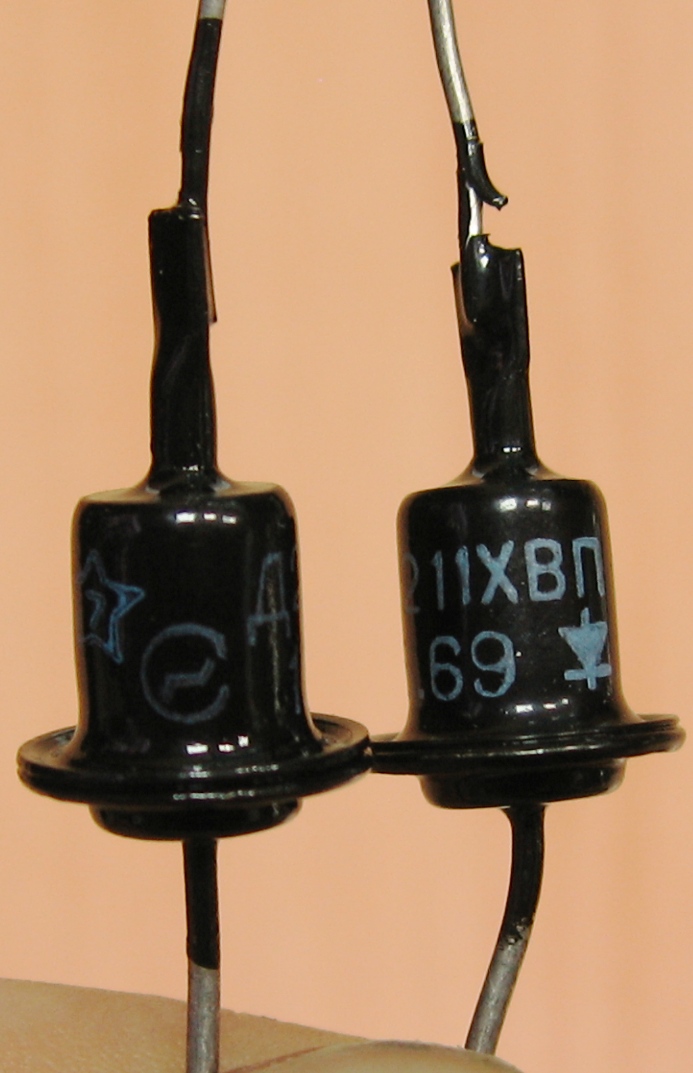

В основном среди таких встречаются диоды 60-х годов (пока самый ранний - I-67), но они явно выпускались и позже:
