Д225

Интересные кремниевые плоскостные диоды. Выпрямительные их свойства, мягко говоря, не блещут - допустимое обратное напряжение всего 5 В, да и максимальный выпрямленный ток измеряется десятками мкА.

Зато они отличаются чрезвычайно малым током утечки - всего 4 нА! Это прекрасный результат и для нынешнего времени.

Для чего же были разработаны такие экзотические диоды? Область их применения - аналоговые математические машины, изделия в настоящее время малоизвестные...

Данные на эти диоды из отраслевого справочника.

Производитель - Новосибирский завод полупроводниковых приборов.

Диоды эти нынче крайне редки. В справочнике 1967 года они уже помещены в раздел приборов, снятых с производства.

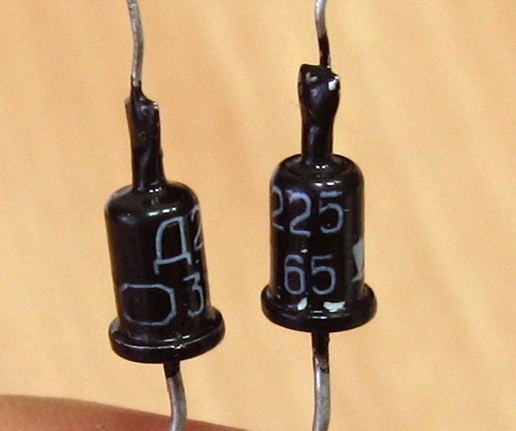

(фото Николая Худякова)

Условия эксплуатации

Интервал рабочих температур -60...+100°С
Допустимая относительная влажность окружающего воздуха 98% при температуре 40°С
Срок службы 5000 ч

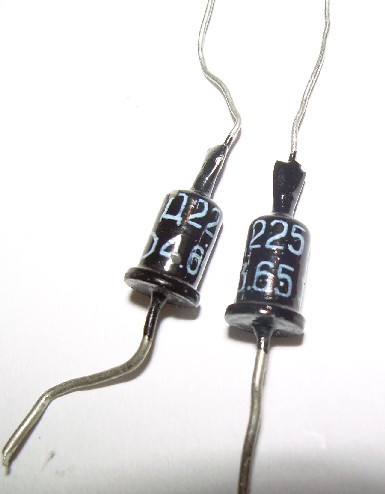

(фото c форума сайта Музей старых радиодеталей)

Источники:

1. Лабутин Вадим Константинович. Полупроводниковые диоды. М.-Л. Издательство «Энергия», 1964 (Массовая радиобиблиотека. Вып. 499).
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
4. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
