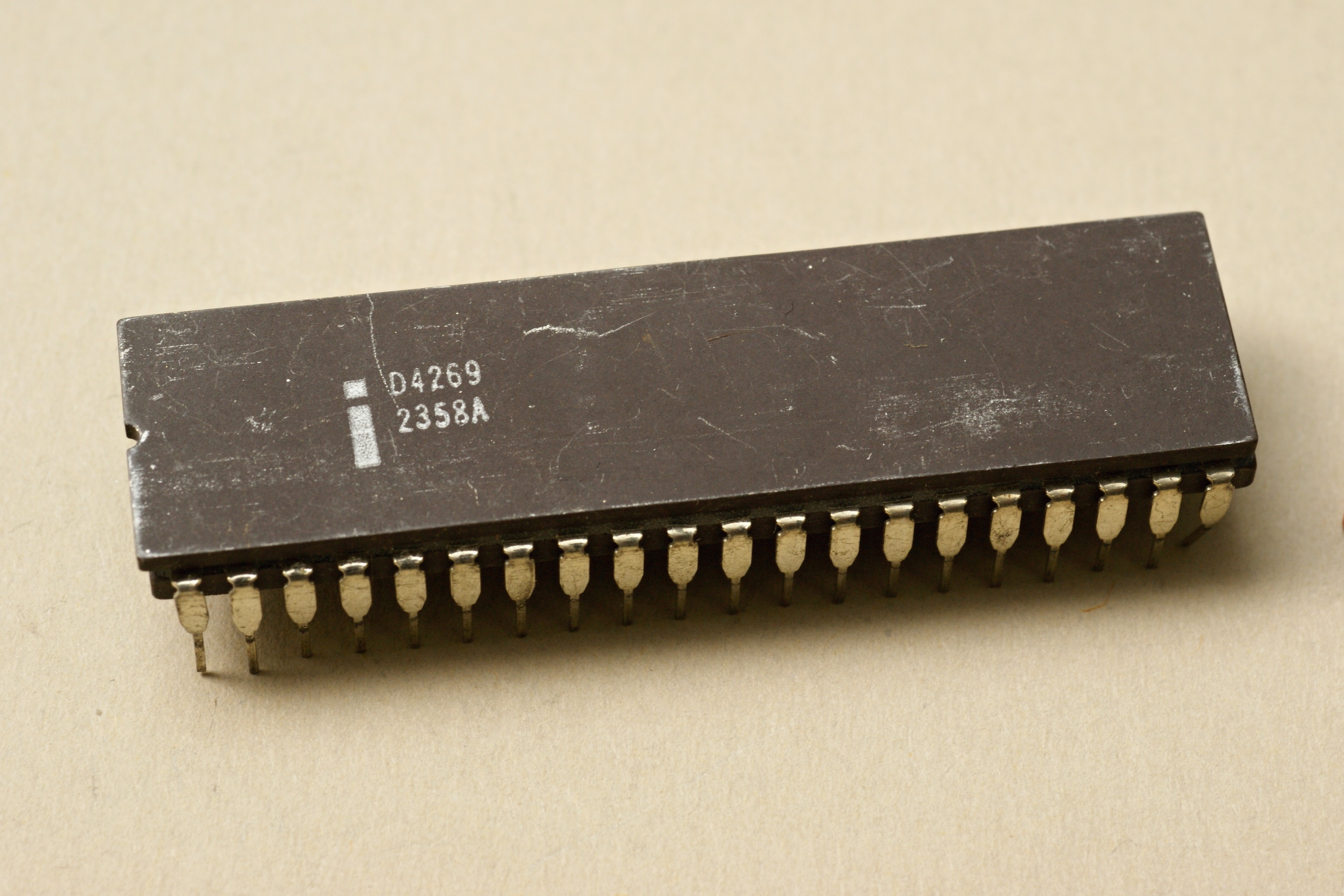

D4269

Любопытная и редкая микросхема от Intel, появившаяся в 1976 году. Это периферийная схема, включающая в себя две независимые части - интерфейс клавиатуры и интерфейс дисплея. Она входит в семейство MCS-40, т.е. семейство самого первого коммерческого микропроцессора в мире, i4004.

При этом надо понимать, что и клавиатура, и дисплей в те годы были далеки от того, что мы под этими словами представляем себе сейчас. Клавиатурная часть позволяла подключить массив кнопок в различных конфигурациях - 8х8, 2х8х8 и т.д Дисплей же в данном случае представлял собой линейку цифрознаковых сегментных индикаторов длиной от 16 до 20 символов. Индикаторы, надо полагать, могли быть светодиодные и (что подавалось как отдельное преимущество) газоразрядные.

Использование такой микросхемы позволяло, помимо расширения функционала, значительно разгрузить микропроцессор от рутинных операций.

Источники:

1. Intel (1976). Intel Data Catalog.
