D42C5

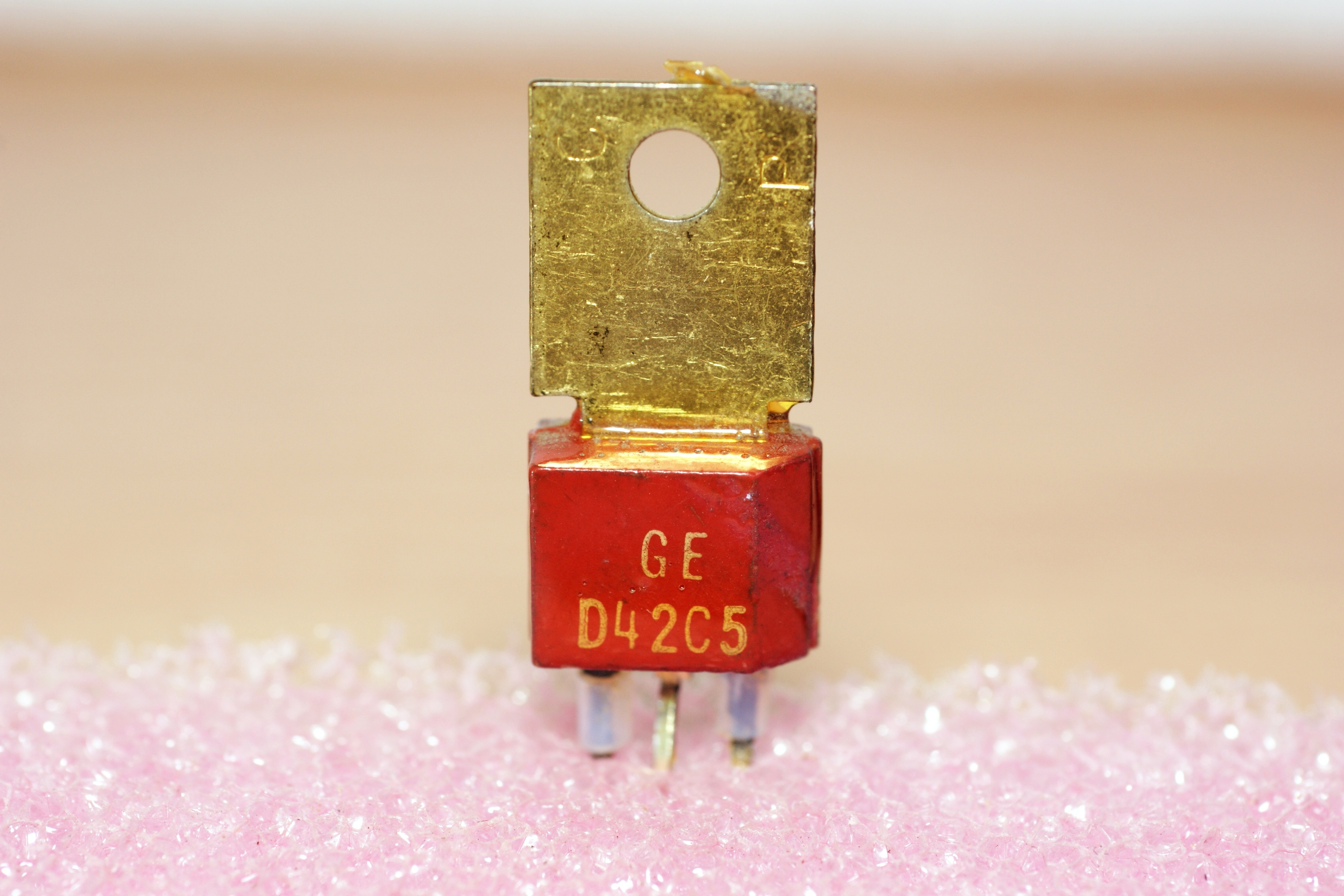

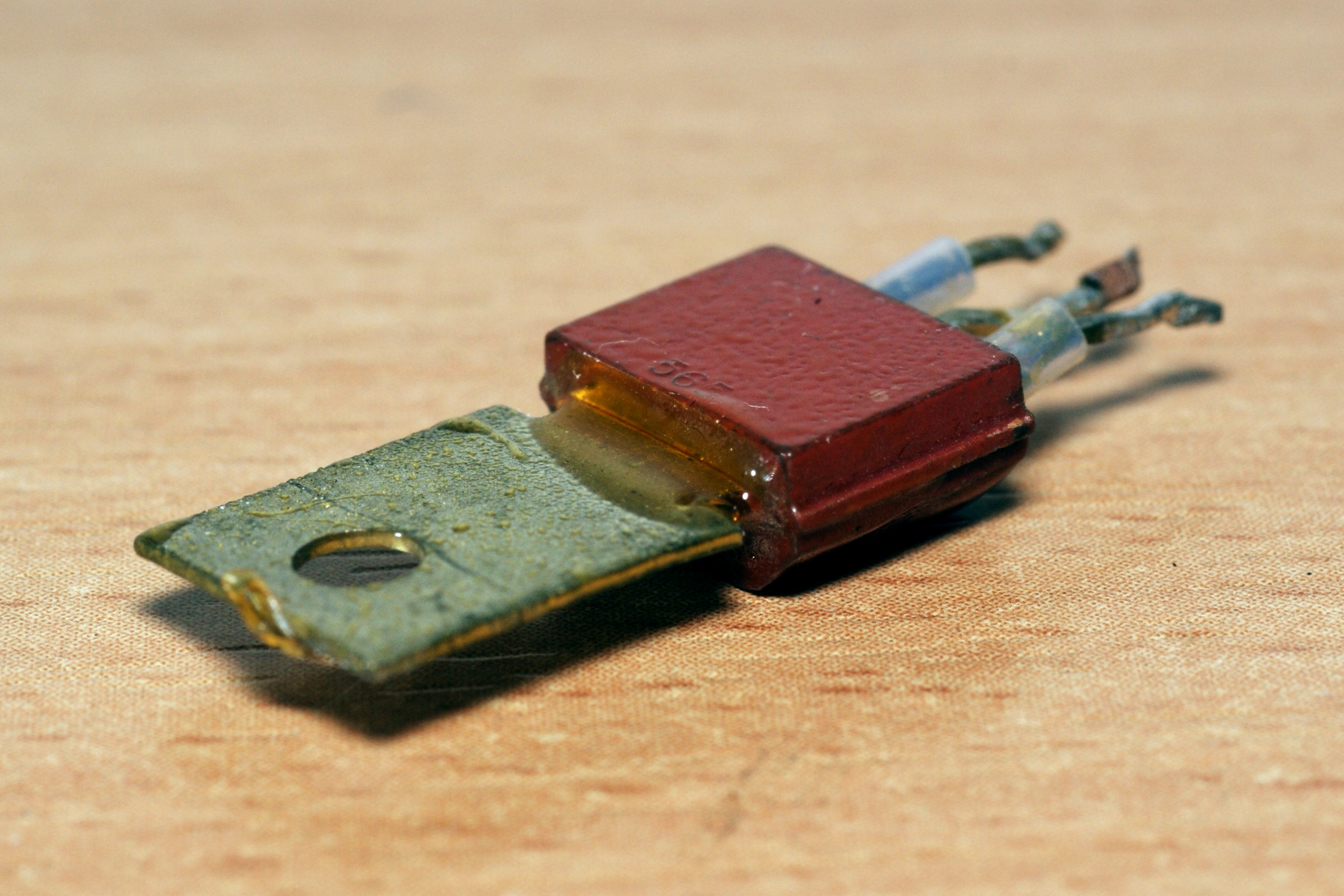

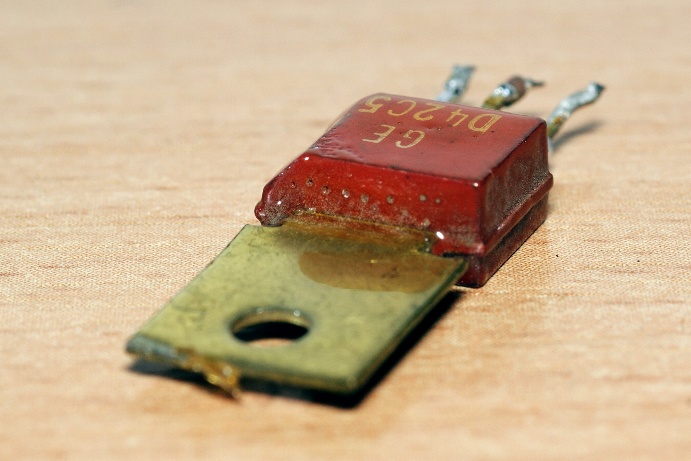

Довольно обычный, но не шибко распространенный n-p-n транзистор средней мощности (до 2,1 Вт) фирмы General Electric. Из особенностей можно представить разве что пониженное падение напряжения в открытом состоянии (0,5 В, что благотворно влияет на работу в ключевых схемах) и необычный корпус ТО-202 красного цвета. Он обладает лучшими теплорассеивающими свойствами, по сравнению с привычным нам ТО-220.

Электрические параметры

Коэффициент усиления h21Э 100-220 (в зависимости от группы)
Граничная частота усиления по току 50 МГц
Максимальное напряжение коллектор-эмиттер 45 В
Максимальный ток коллектора 3 А

Справочный лист на него.

Источники:

1. Discrete Databook. National Semiconductor. 1978.
