Д808-Д813

Стабилитроны, первые из отечественных. История их появления не лишена иронии. В 1954-55 годах проводились исследования согласно НИР "Ваза". Целью этих работ было создание низкочастотного кремниевого выпрямительного диода, способного работать при температуре окружающей среды свыше +100°С; освоенные к тому времени германиевые приборы такими свойствами не обладали. Работы проводились параллельно московским НИИ-35 ("Пульсар") и связкой ЛФТИ/СКБ-245. По итогам работ выиграли "пульсаровские" изделия, но Госкомиссия обратила внимание на доводы СКБ-245 о низком качестве исходного материала, кремния. Из-за низкого объёмного сопротивления у них получились плохие выпрямители, но с неожиданным эффектом - "падающей" обратной ветвью ВАХ, подобно ионным стабиловольтам. Госкомиссия рекомендовала продолжить исследования этих свойств кремниевых приборов.

Такие работы были продолжены в НИИ-35 по темам "Пальма" и "Панно", и в феврале 1958 г. на опытном завод при НИИ была выпущена первая партия стабилитронов Д-808-813.

 В том же году для освоения серийного выпуска их передали на завод №453 УРТП, более известный затем как Новосибирский завод полупроводниковых приборов.

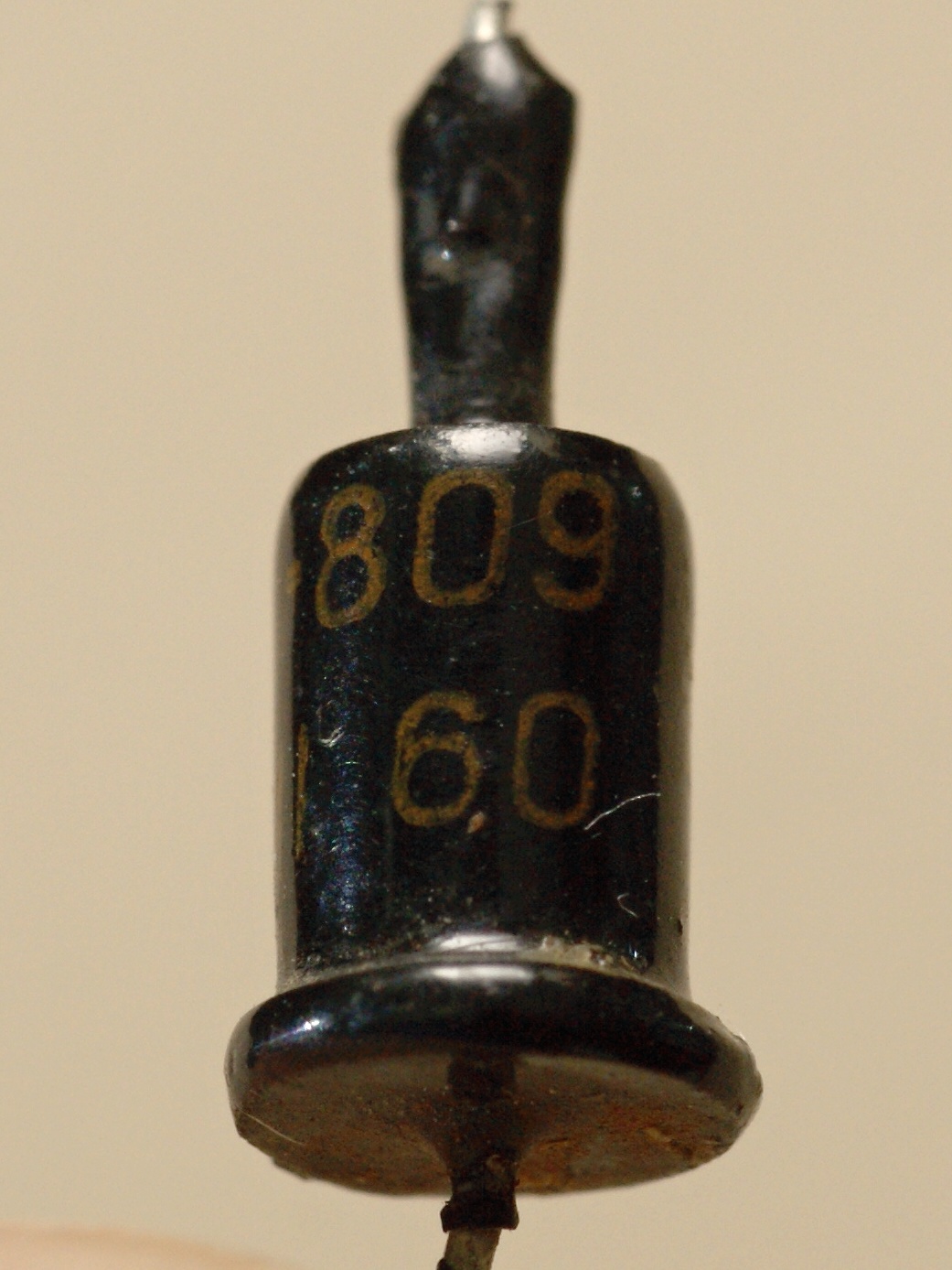

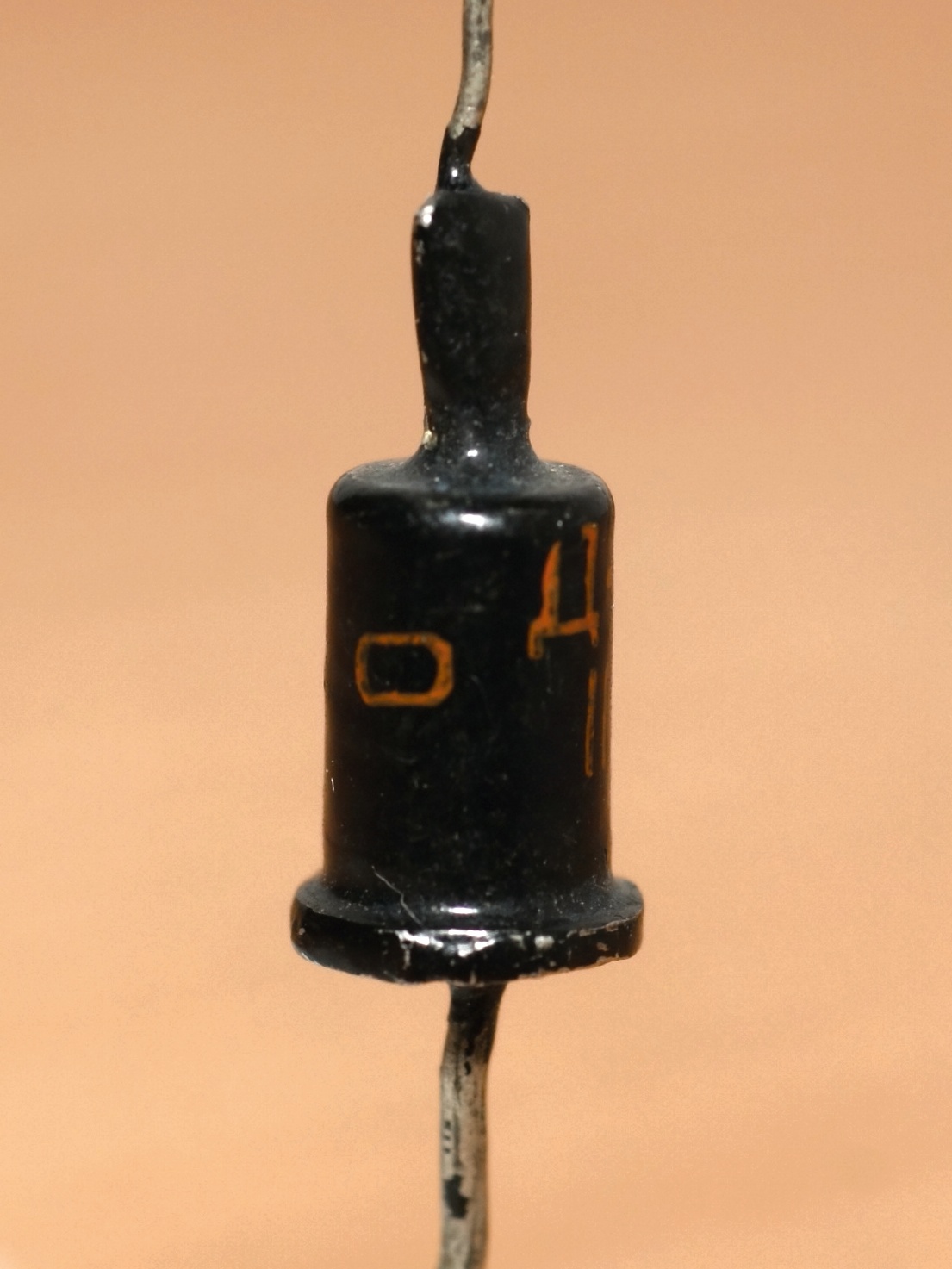

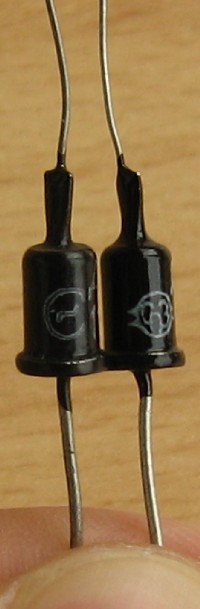

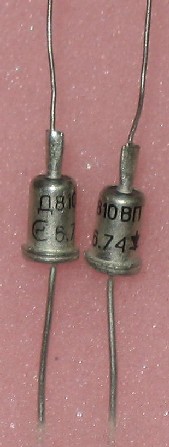

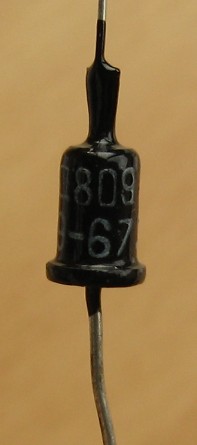

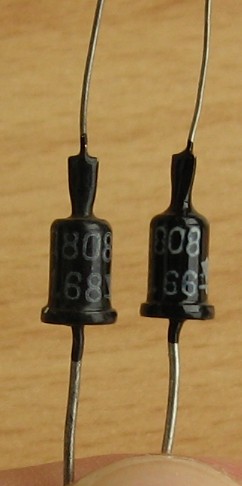

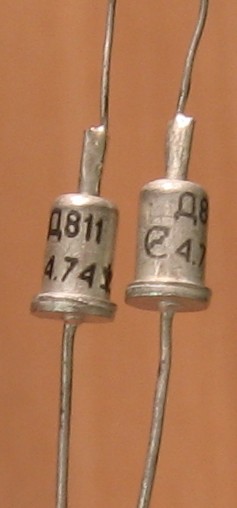

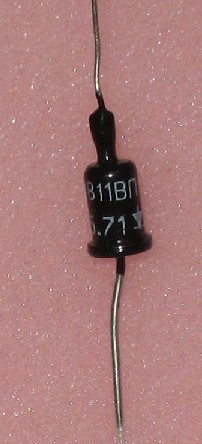

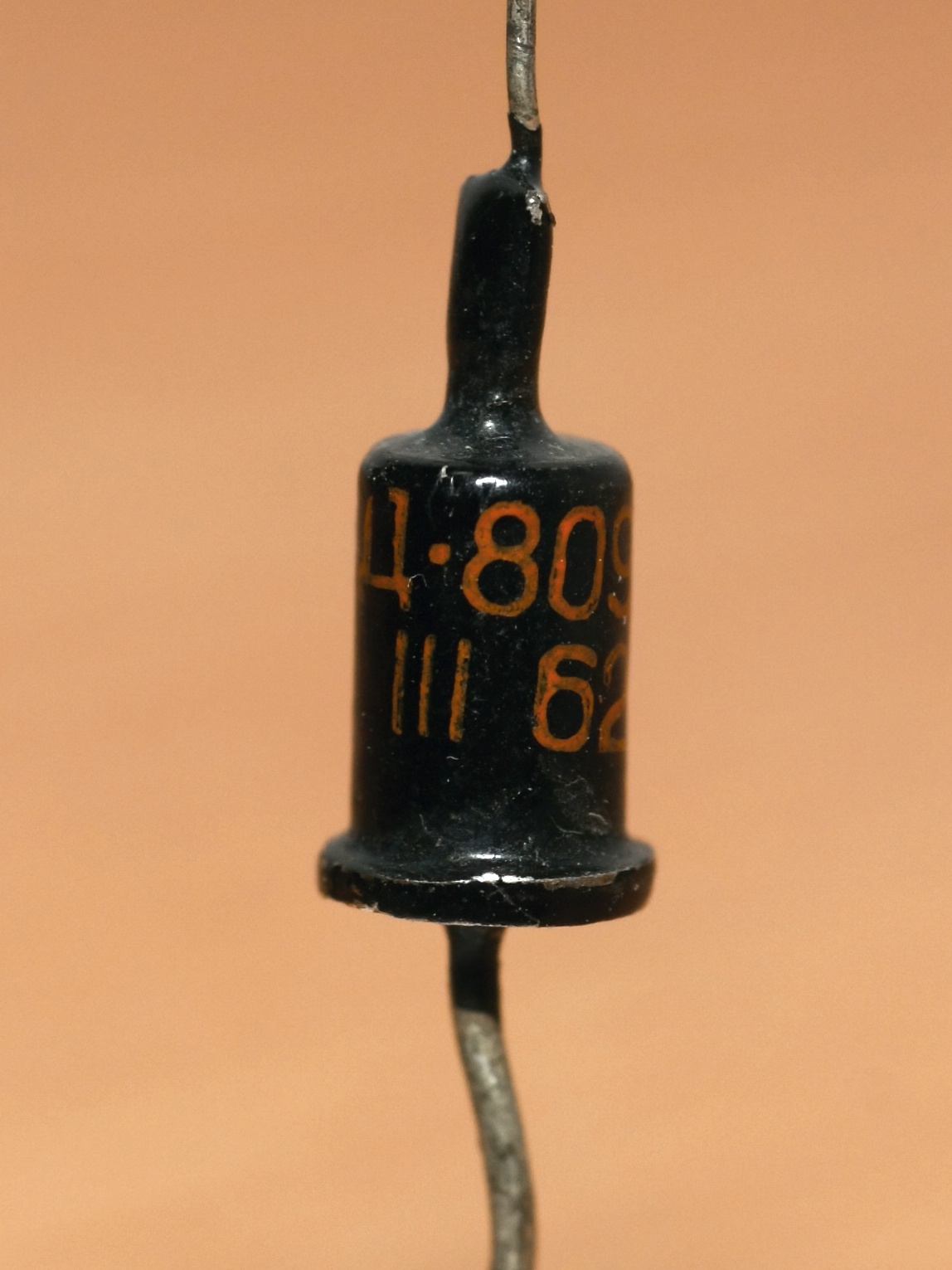

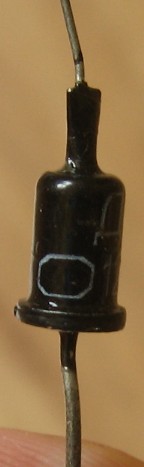

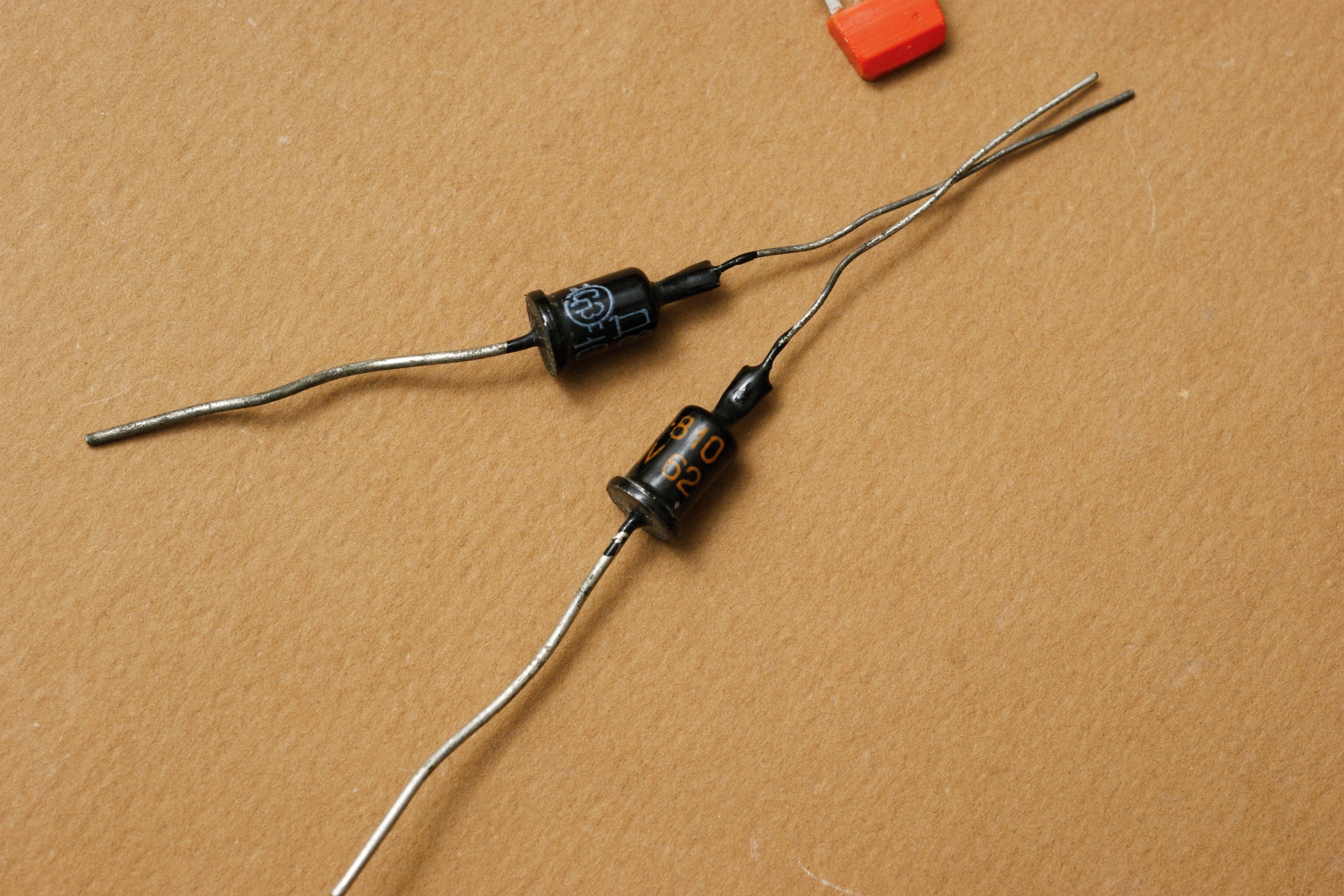

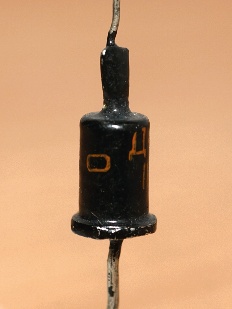

Справочный листок, заводской паспорт на них; а также данные из отраслевого справочника МЭП, версии 1967 и 1970 года. Судя по второй, они выпускались в двух корпусах. Кроме показанных здесь на фото, должны быть еще с выступающей "попкой", как у Д814.

Система обозначения:
Д - диод
8 - опорный (стабилитрон)
хх - среднее значение напряжения стабилизации

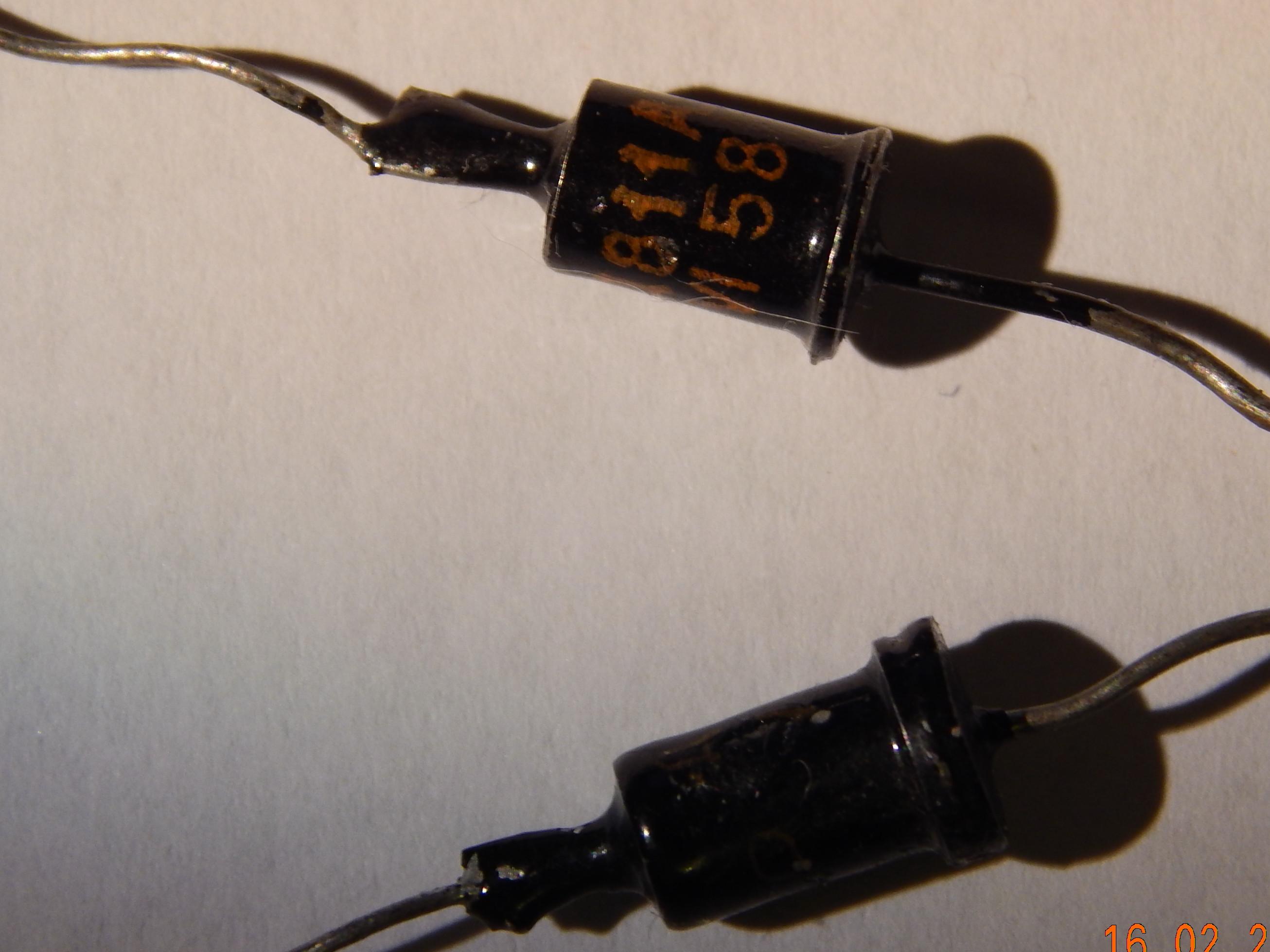

первые выпуски также имели вариант с буквой А в конце (Д809А и т.п.) - разбраковка по обратному сопротивлению, 250 МОм (у стандартных - 10 МОм).

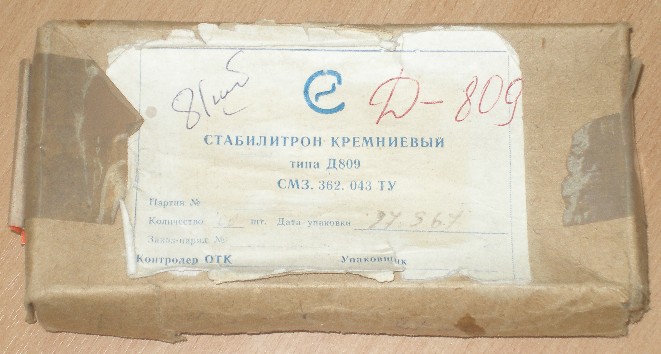

(фото с форума Портативное ретрорадио)

Источники:

1. А. А. Журавлев и К. Б. Мазель. Преобразователи постоянного напряжения. М.-Л., Госэнергоиздат, 1960. (Массовая радиобиблиотека. Вып. 357).
2. Бройде А. М. и Тарасов Ф. И. Справочник по электровакуумным и полупроводниковым приборам. М.-Л., Госэнергоиздат, 1961. (Массовая радиобиблиотека. Вып. 383).
3. Веденеев Г.М. Вершин В.Е. Кремниевые стабилитроны. М.-Л., Госэнергоиздат, 1961. (Массовая радиобиблиотека. Вып. 416).
4. Гурлев Д.С. Справочник по электронным приборам. К.: "Государственное издательство технической литературы УССР", 1962.
5. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1963 (Массовая радиобиблиотека, вып. 394)
6. Карпов В.И. Полупроводниковые стабилизаторы напряжения. М.-Л. Госэнергоиздат, 1963 (Библиотека по автоматике, вып. 89).
7. Брук В.А. и др. Производство полупроводниковых приборов. Учебн. пособие для индивидуально-бригадного обучения рабочих на производстве. М., Профтехиздат, 1963.
8. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
9. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
10. И. П. Жеребцов. Электротехника для радистов. - Изд. 2-е, перераб. и доп. - Москва. Издательство ДОСААФ, 1964
11. Э.И. Макушев, Э.И. Поппэ, Б.А. Глаговский. Типовые схемы радиоэлектронной аппаратуры. М-Л., издательство "Энергия", 1964.
12. Илюкович А.М., Шульман Б.Р. Стабилизаторы и стабилизированные источники питания переменного тока. М-Л., издательство "Энергия", 1965 (Библиотека по автоматике, вып. 146).
13. Автоматизация производства и промышленная электроника. В 4 тт. Главные редакторы А. И. Берг и В. А. Трапезников, т. 4. М., "Советская энциклопедия", 1965. (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
14. Дыкин А.В. Электронные и полупроводниковые приборы. М.-Л., изд-во "Энергия". 1965.
15. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. четвертое, переработанное и дополненное. "Техника", 1966.
16. Котомина Л.А., Тазенкова В.Ф. Логарифмирующие диоды. М-Л., издательство "Энергия", 1966 (Библиотека по автоматике, вып. 165).
17. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
18. Городецкий А. Ф., Кравченко А. Ф. Полупроводниковые приборы. - М.: "Высшая школа", 1967
19. Карпов В.И. Полупроводниковые компенсационные стабилизаторы напряжения и тока, изд. 2-е, переработанное и дополненное. М., «Энергия», 1967. (Б-ка по автоматике. Вып. 257).
20. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
21. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
22. Черкашина А.Г. Элементы автоматики на варикапах. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 297).
23. Зайцев Ю.В., Марченко А.Н. Полупроводниковые стабилитроны. - М., изд-во "Энергия", 1969 (Массовая радиобиблиотека, вып.720)
24. В.Н. Носов. Полупроводники и их применение. - Издательство ДОСААФ, Москва - 1968.
25. Будянов В. П. Элементы автоматики на варисторах. М., «Энергия», 1968. (Б-ка по автоматике. Вып. 318).
26. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
27. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
28. В.Ф. Арховский. Схемы переключения аналоговых сигналов. М., "Энергия", 1970 (Б-ка по автоматике. Вып. 419).
29. Полупроводниковые приборы. Справочник. Том IV. Полупроводниковые диоды. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт, 1971.
30. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
31. Иванчук Б.Н. и Рувинов Б.Я. Параметрические стабилизаторы напряжения на полупроводниковых приборах и магнитных усилителях. М., "Энергия", 1971 (Б-ка по автоматике. Вып. 440).
32. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
33. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
34. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
35. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
36. Диоды и тиристоры. Под. общ. ред. А. А. Чернышева. М., Энергия, 1976. (Массовая радиобиблиотека. Вып. 886. Справочная серия).
37. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
38. Лила А. Доневска, Росица Й. Дойчинова. Полупроводникови прибори. Учебник за техникумите по електротехника,
специалност "електронна техника", профил "полупроводникова техника". Издателство "Техника", София, 1970.
39. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977.
40. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
41. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
42. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы. Справочник/А. В. Баюков, А. Б. Гитцевич, А. А. Зайцев и др.; Под общ. ред. Н. Н. Горюнова. — М.: Энергоатомиздат, 1983.
43. Горобец А.И. и др. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) / А.И. Горобец, А.И. Степаненко, В.М. Коронкевич. - К.: Технiка, 1985
44. Галкин В. И. и др. Полупроводниковые приборы. Справочник/В. И. Галкин, А. Л. Булычев, В. А. Прохоренко - 2 е изд. , перераб. и доп. - Беларусь, 1987.
45. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник/ /А. Б. Гитцевич, А. А. Зайцев, В. В. Мокряков и др. Под ред. А. В. Голомедова. — М.: Радио и связь, 1988.
46. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
47. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
48. Диоды: Справочник/О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев.— М.: Радио и связь, 1990. - (Массовая радиобиблиотека. Вып. 1158)
49. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
50. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
51. Хрулев А. К., Черепанов В. П. Диоды и их зарубежные аналоги: Справочник. В трех томах. Том 2. - М.: ИП РадиоСофт, 1998.
52. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
53. А. Чечнев. По следу диодов Д1 и Д2, или... совершенно секретно. - "Радио", №2, 2020г.
