Диодные сборки

Решил выложить несколько сборок. Интересны они своими корпусами, нередко совершенно неожиданные попадаются...

Применялись они, в основном, в вычислительной аппаратуре.

КДС525 КД908
КДС528 КД909
КД914
КД917
КД919

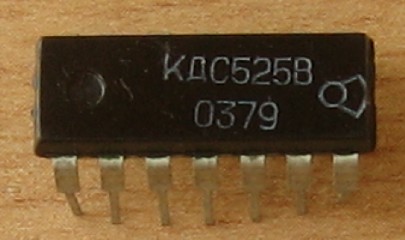

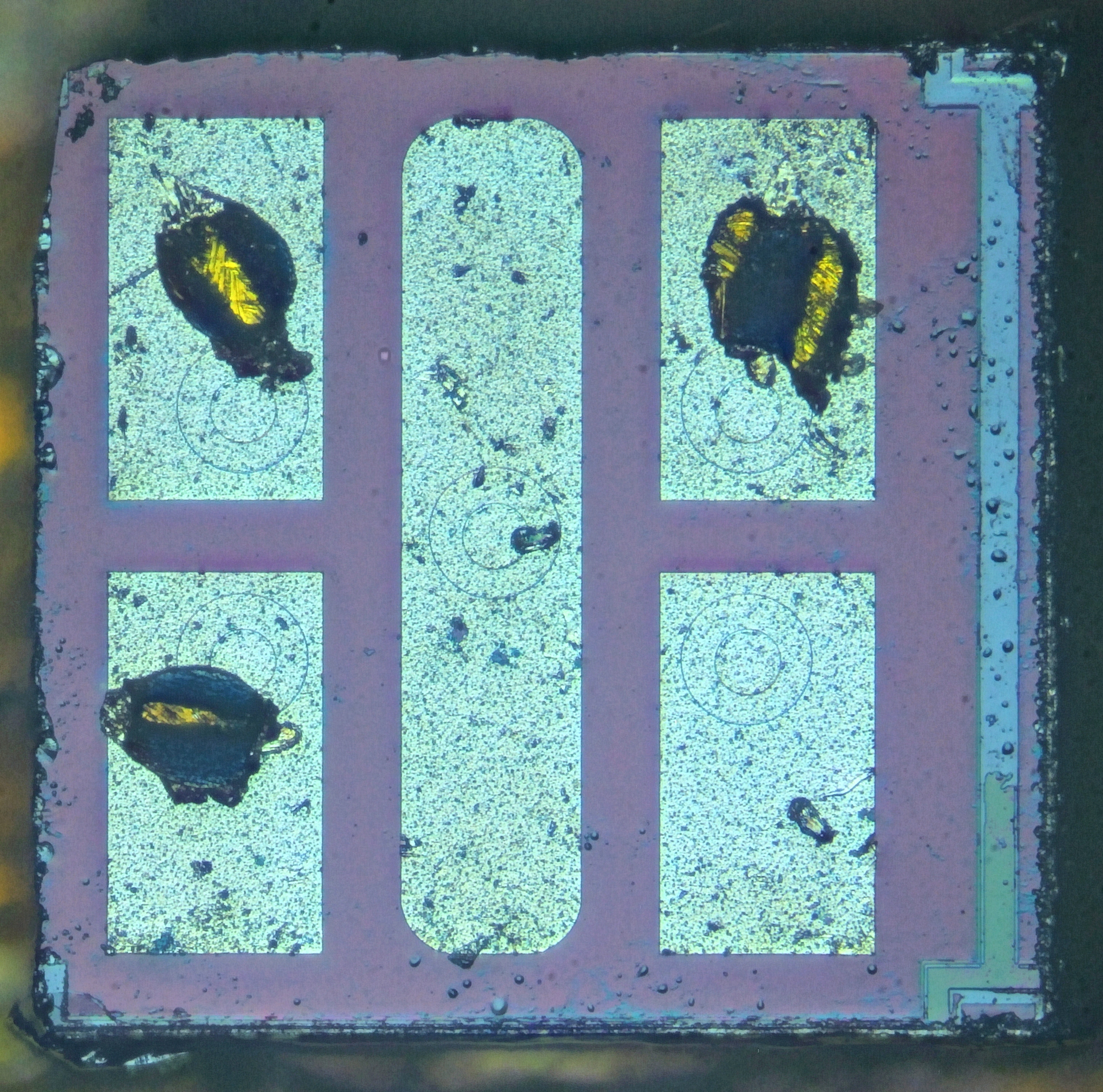

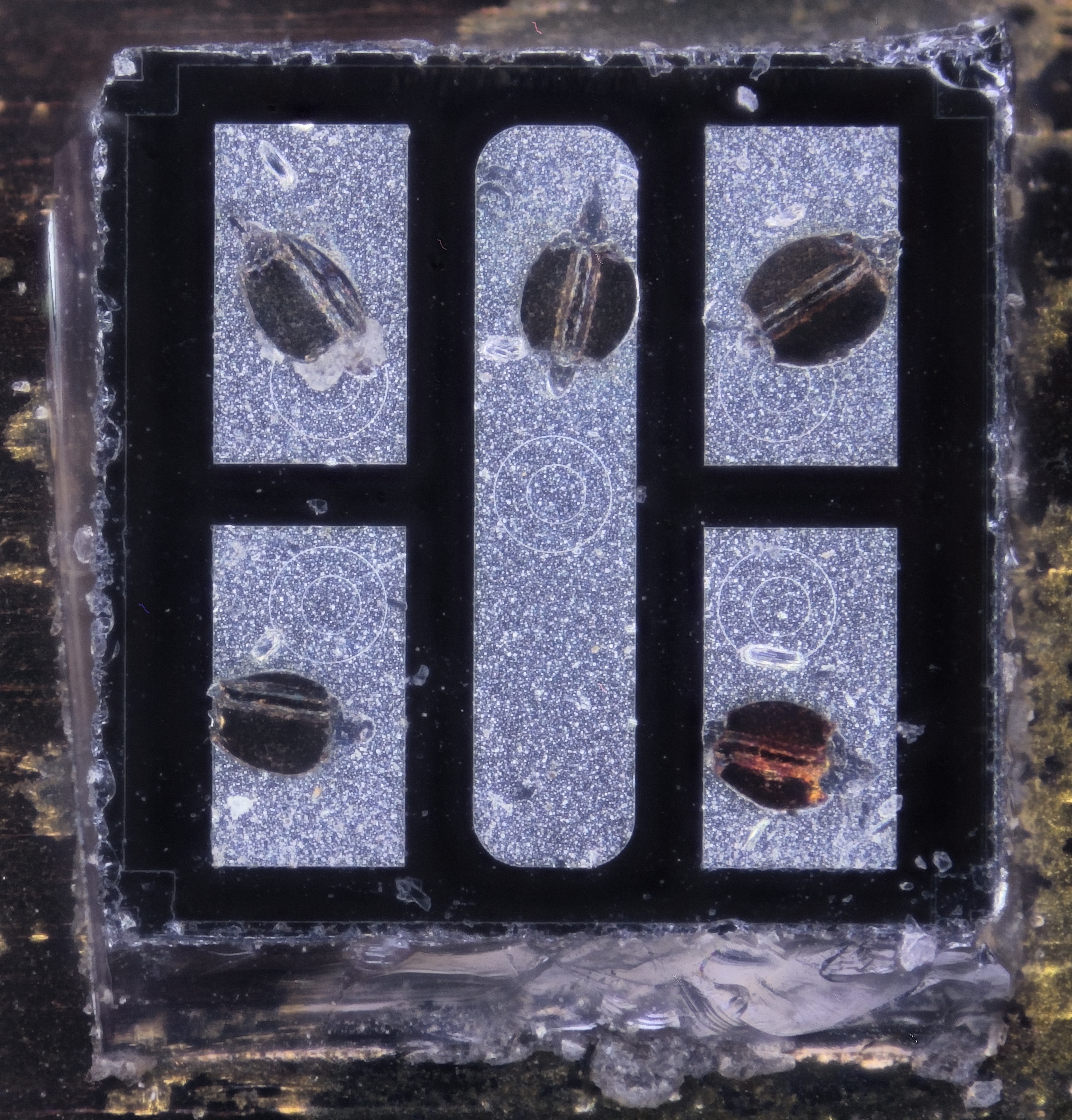

КДС525А, КДС525В


(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

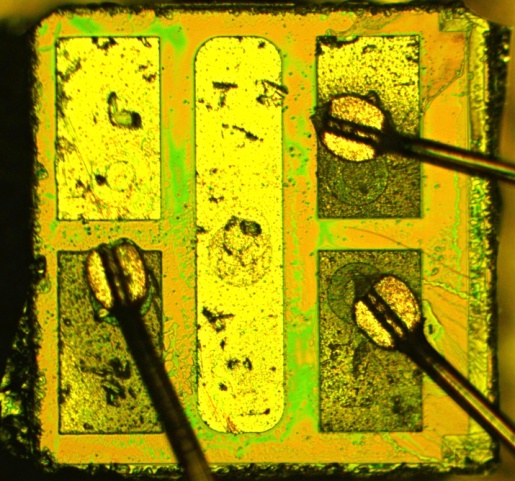

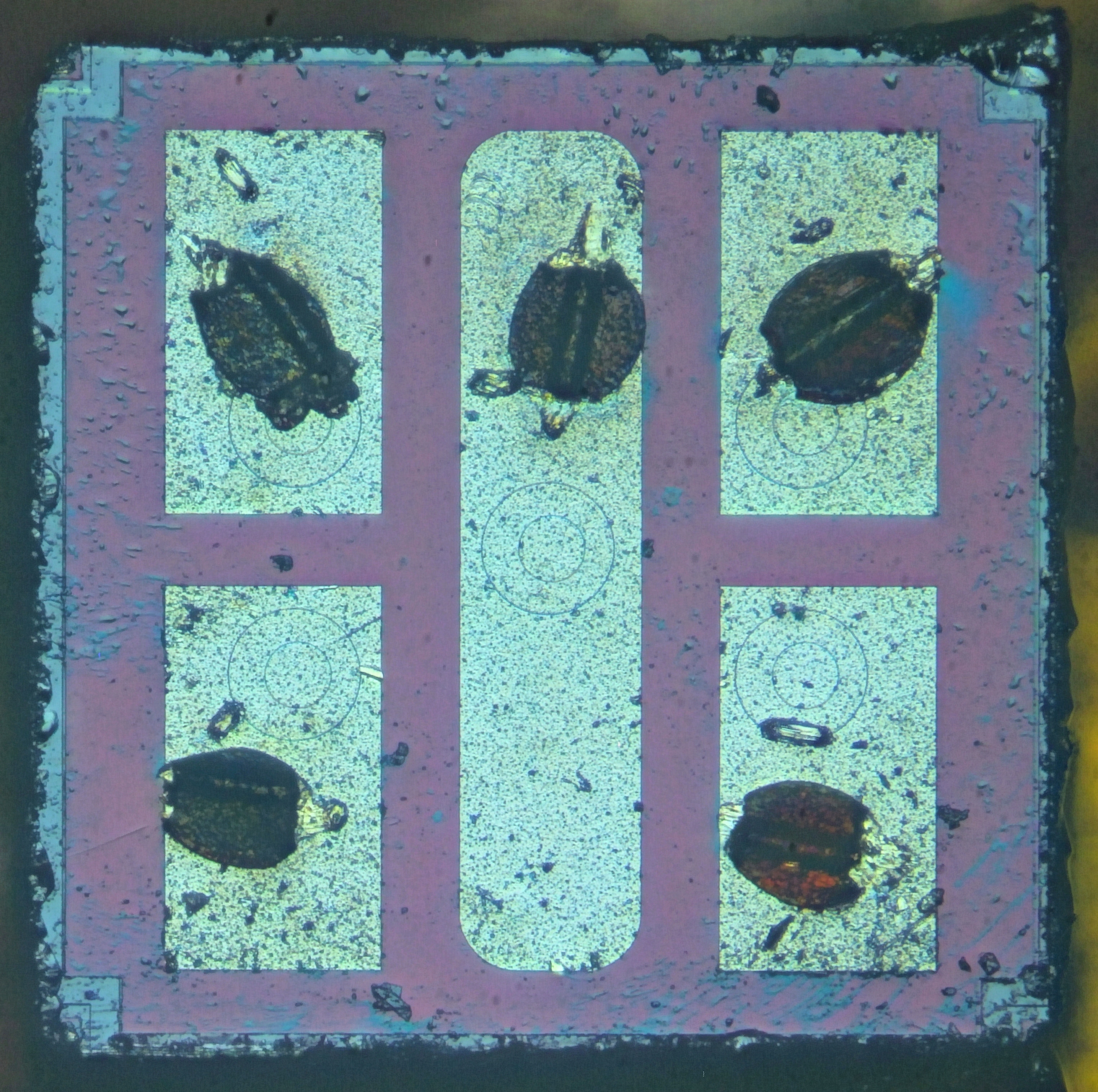

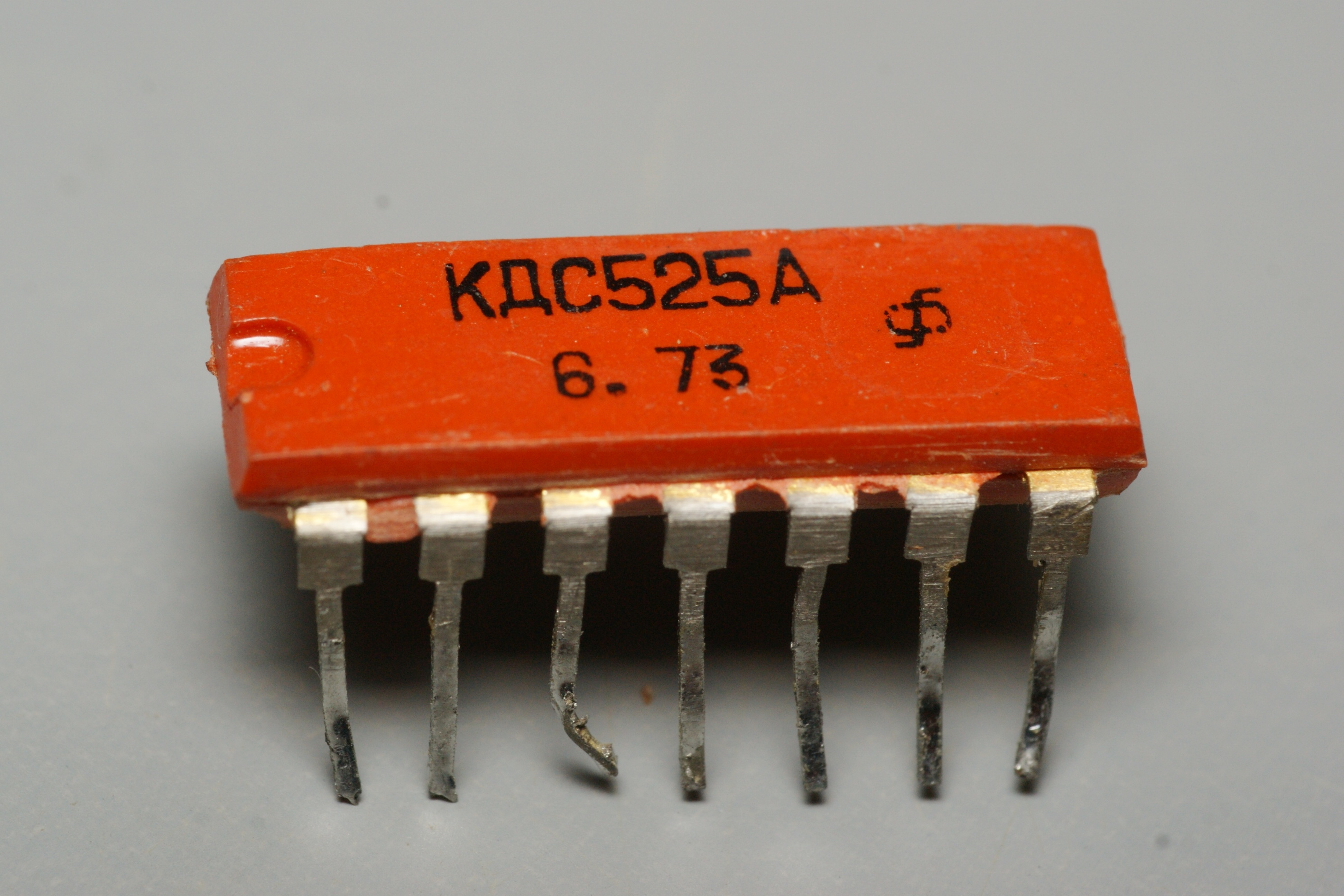

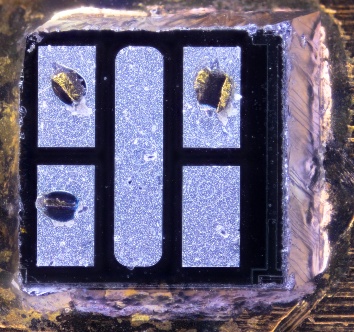

Целое семейство из 10-ти диодных сборок невоенного применения, в самых разных сочетаниях. Конкретно КДС525А - сборки из 5, 3 и 2 диодов, с общим анодом; КДС525В - набор сборок из 4-х и 2х2 диода с общим анодом. Интересен корпус, если не приглядываться - можно принять за обычную микросхему. Справочный лист и заводской паспорт на них.

Производители - первоначально Фрязинский завод им. 50-летия СССР (более известный позднее как "Электронприбор"), а затем Нальчикский ЗПП (ПО "Элькор").

Фрязинцы, полагаю, были и разработчиками этого семейства.


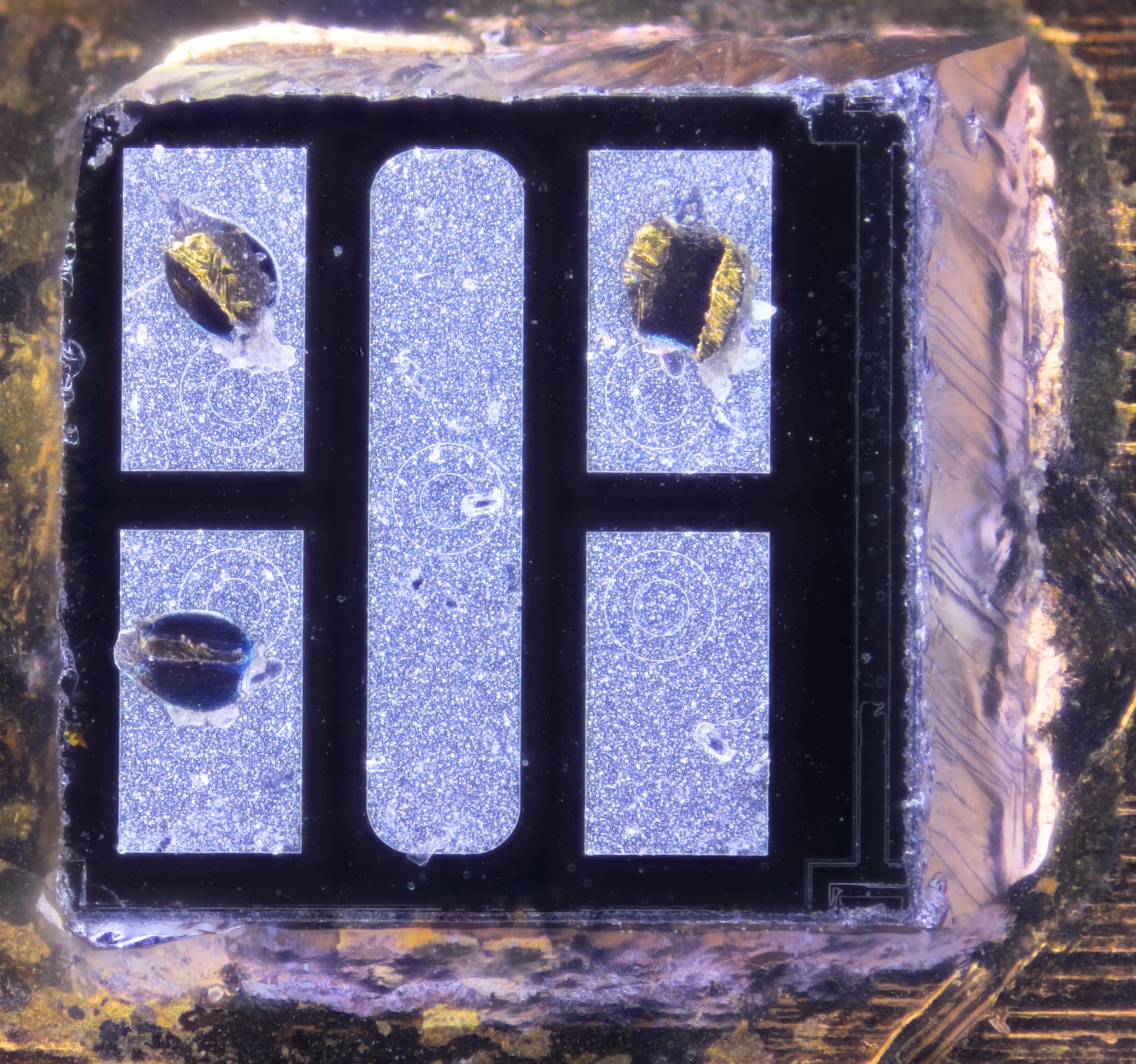

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)

(фото с форума Радиокартинки)


(фото с форума "Портативного ретрорадио")

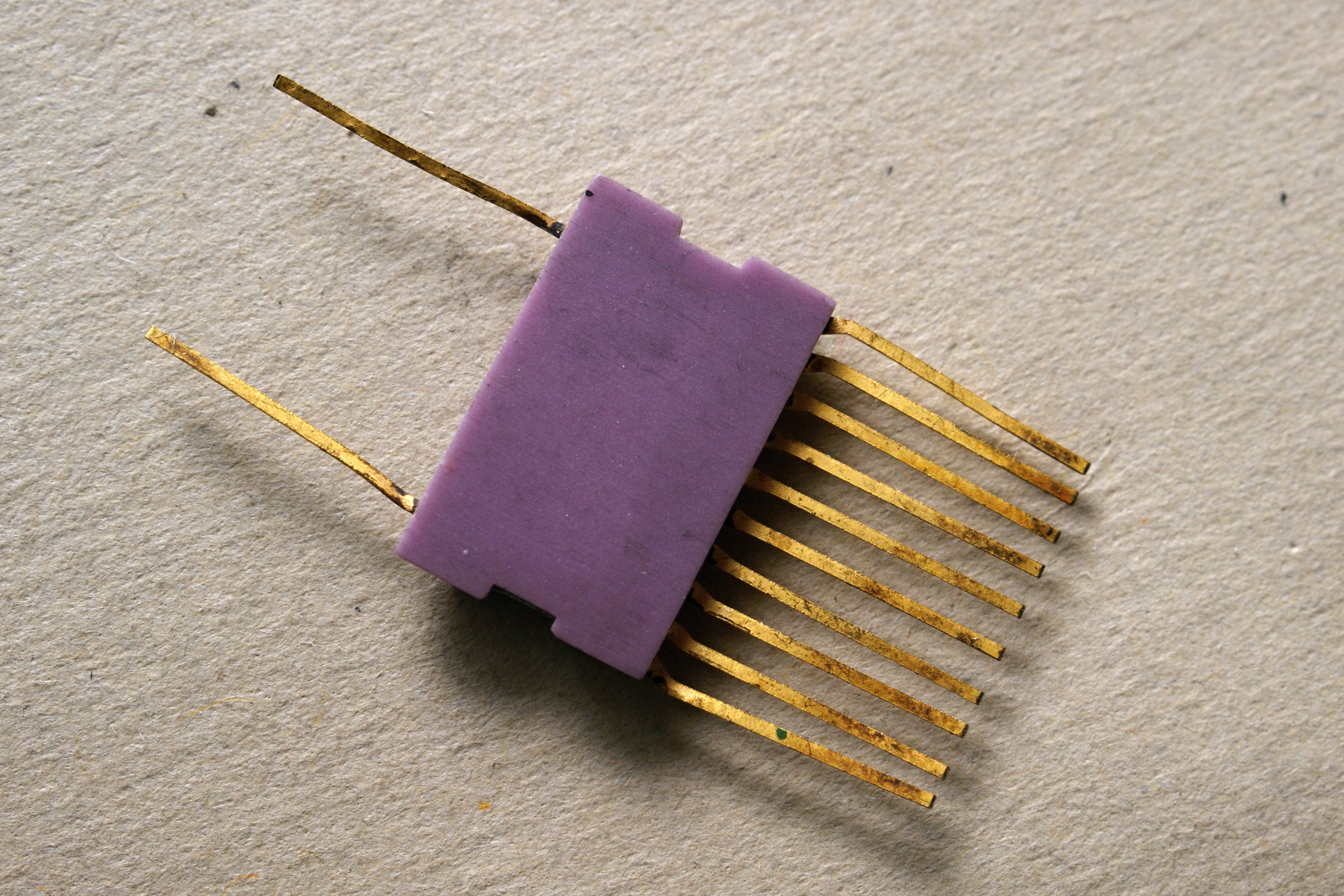

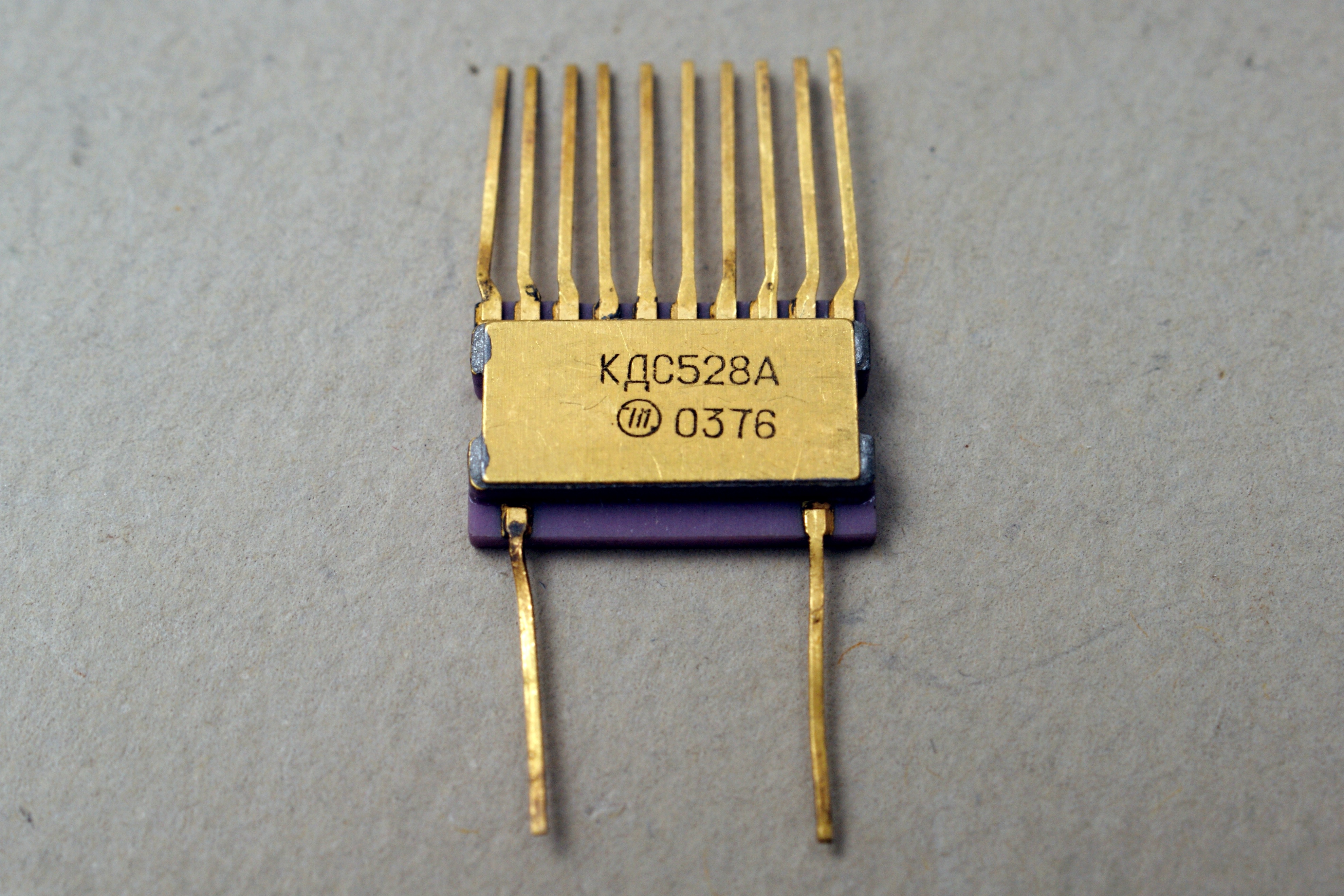

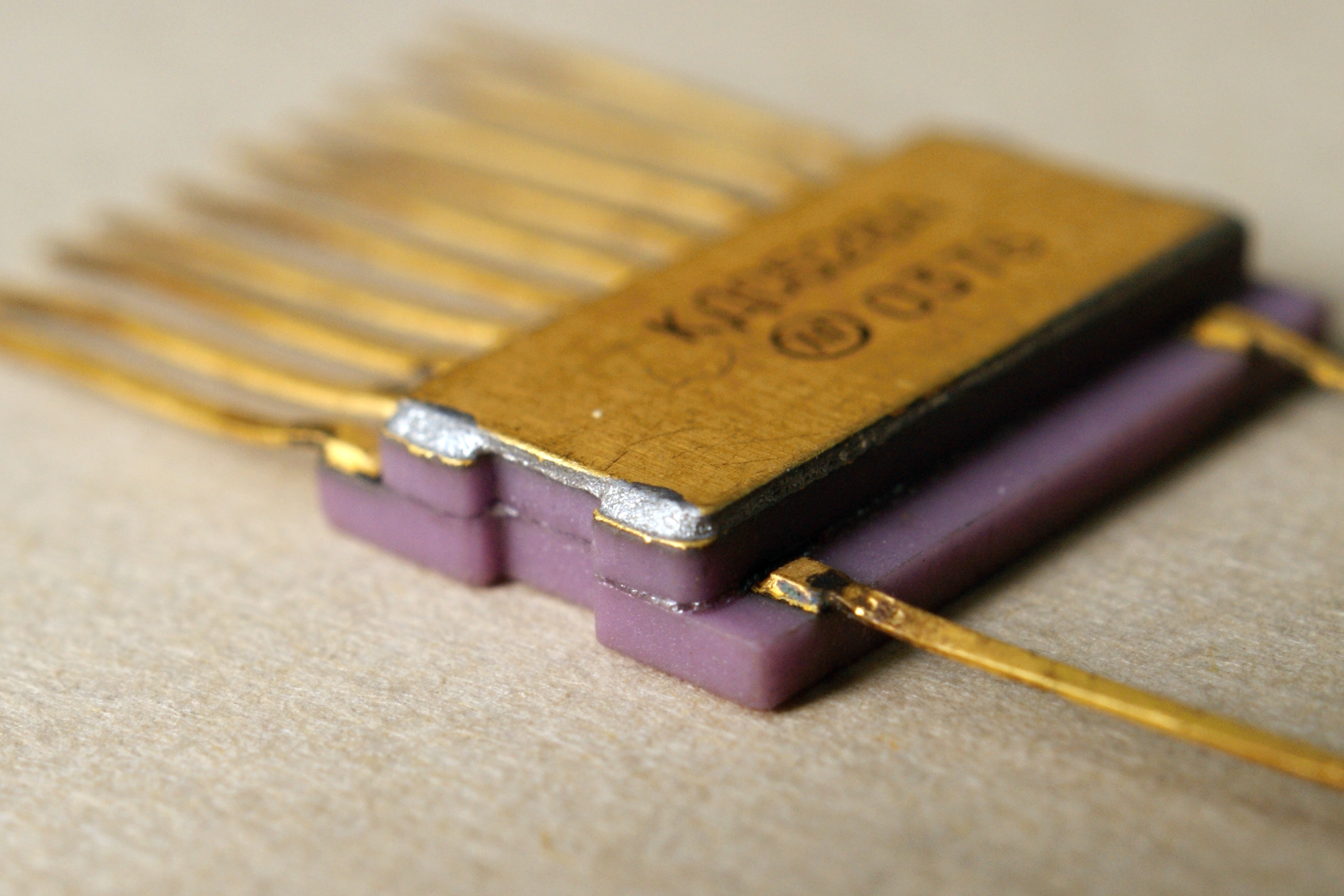

КДС528А

диод КДС528А

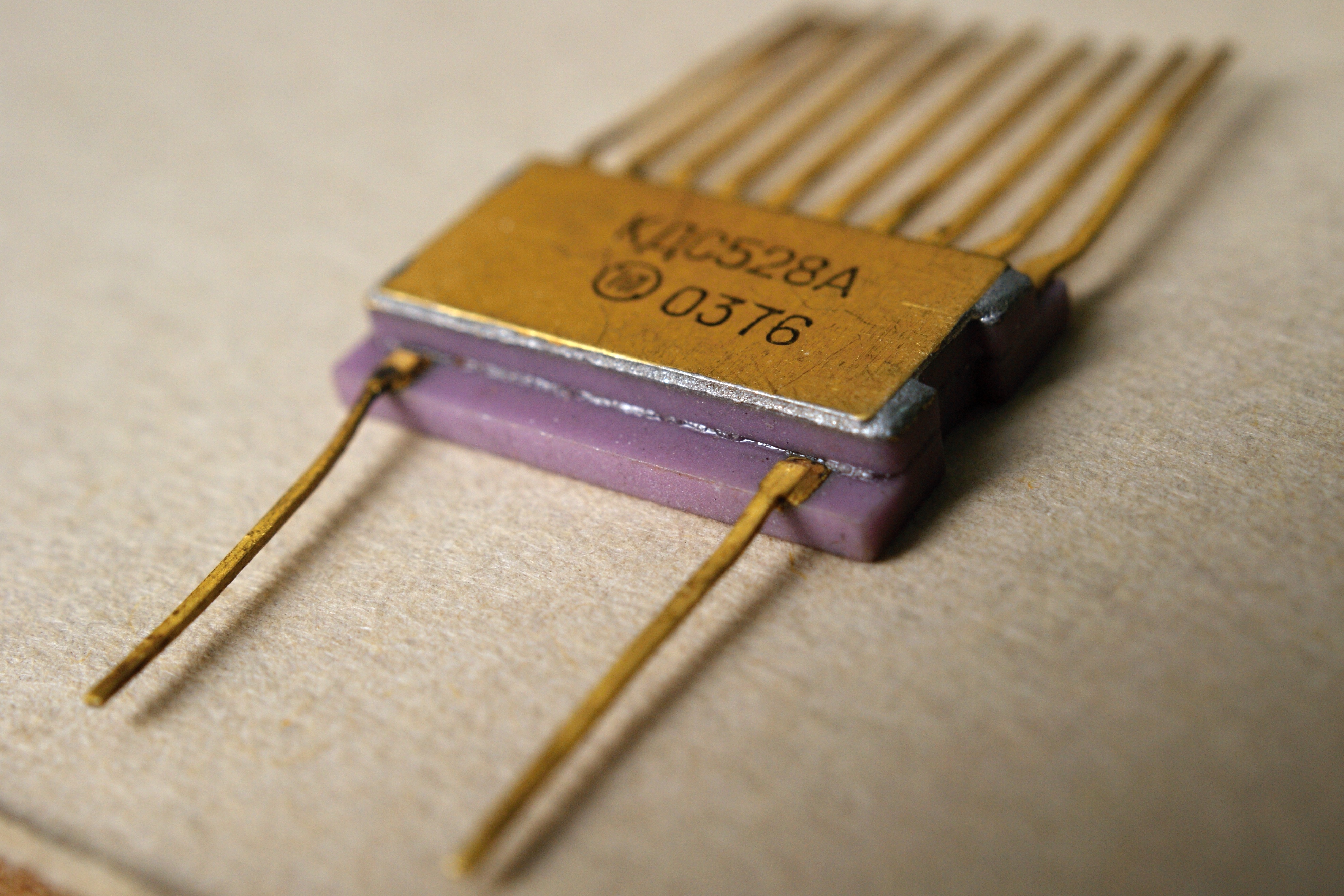

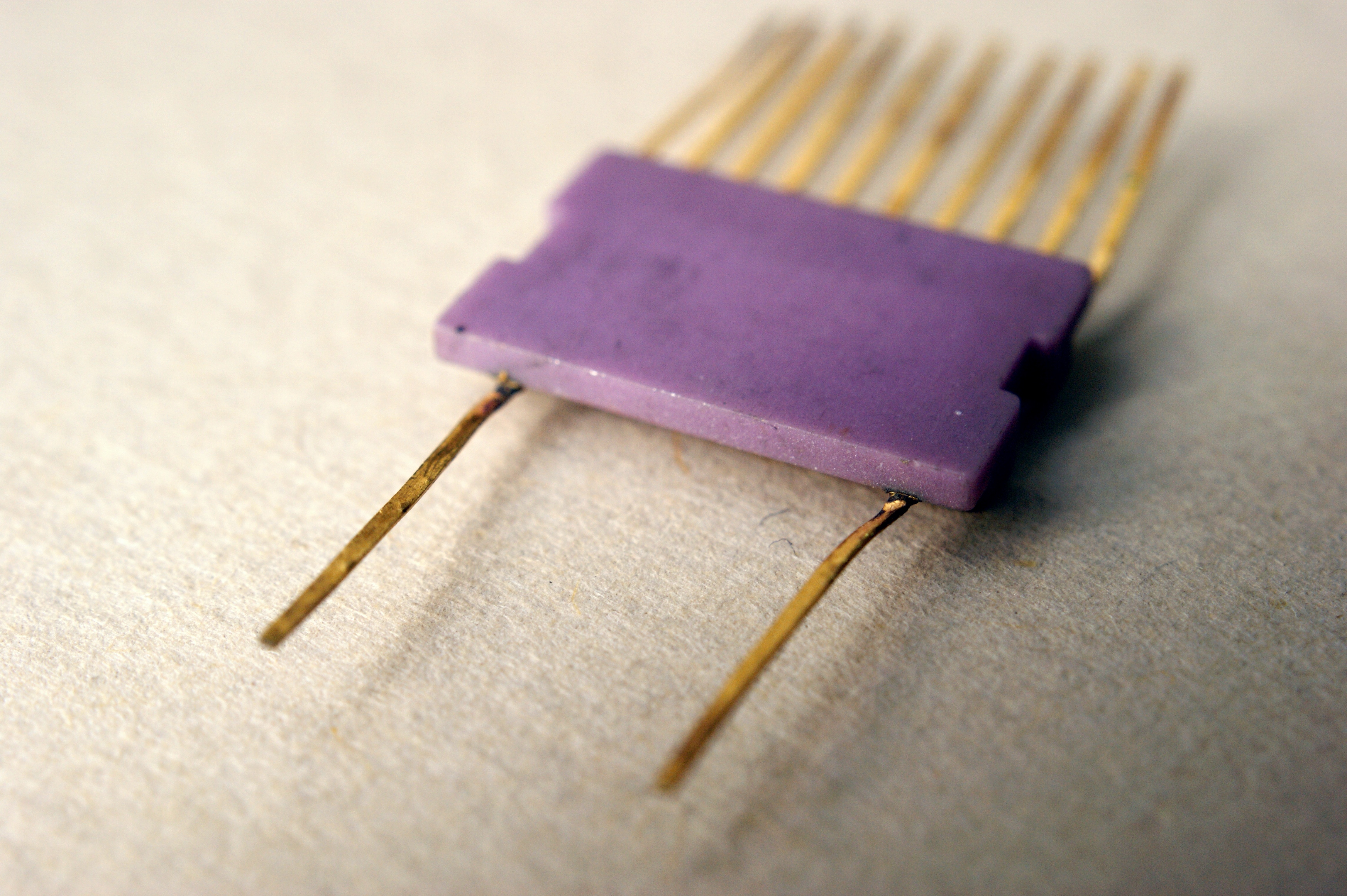

Очень интересная, на мой взгляд, диодная сборка. Прежде всего, интерес подогревает то, что её нет ни в каких справочниках! я поначалу думал что это просто опечатка в описании, а на самом деле вполне обычный КДС628А. Но когда получил живой образец, то нет, всё же он из "пятисотых".

Что же это такое? Нашёлся заводской паспорт на них, но он не только не даёт ответа на этот вопрос, но и добавляет новых. Нет, чисто технически ясно - это матрица из 16ти импульсных диодов, для цифровых устройств.

Но чем оно отличается от КДС628А? Паспорт у них единый, просто номер зачёркнут и поставлен штамп "КДС528А", при этом никаких изменений в параметрах не отмечено. КДС628 и КДС528 (точнее, 2ДС528А и 2ДС628А) разрабатывались по одной теме, "Диполь", выпуск начат в марте 1975 года.

Есть версия, что это "недотянутые" КДС628А. Логика такая - "шестисотые" диоды по отечественной классификации имеют время восстановления 30...150 нс, а "пятисотые" более медленные, всё что свыше 150 нс. И вот приборы, не вошедшие в границы КДС628А, перевели в категорию ниже. Или же наоборот - улучшили технологию, смогли выпускать более быстрый вариант, и появились КДС628А.

Меня здесь смущает, что это никак не отражено в технических данных в заводском паспорте. Ни пометок, ни зачёркиваний, ни отдельных строк. Странно это... Ещё из странностей то, что номер 528 в этой группе уже задействован, есть импульсные диоды 2Д528А (совсем другие). Два одинаковых номера, так быть не должно! Но есть...

Производитель (наверное и разработчик) - минский "Интеграл".

Примечательно, что в паспорте нет даже ТУ на эти диоды. Только "По Решению № II-7-76" от 23.01.76г.

Нет, положительно интересная штука...

диод КДС528А

диод КДС528А

диод КДС528А

диод КДС528А

диод КДС528А

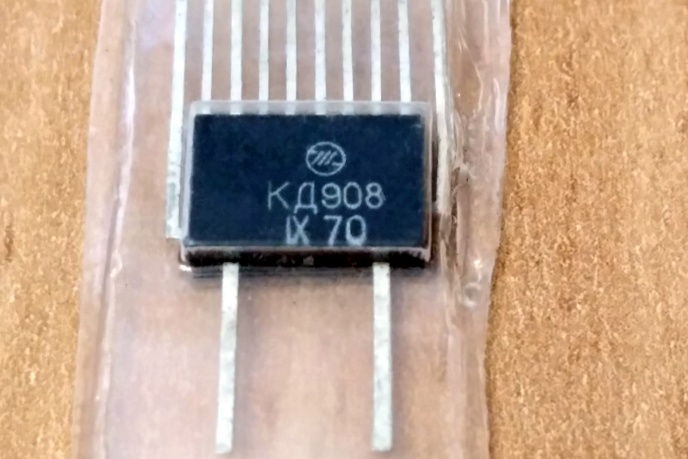

2Д908А1, КД908А, КД908АМ

диодная сборка КД908А

Сборка из восьми эпитаксиально-планарных диодов с общим катодом, импульсная быстродействующая для цифровых схем.

Справочные листы из заводского каталога на 2Д908А и КД908АМ.

Производители - минский завод "Транзистор" (сейчас входит в состав "Интеграла") и, собственно, сам "Интеграл".

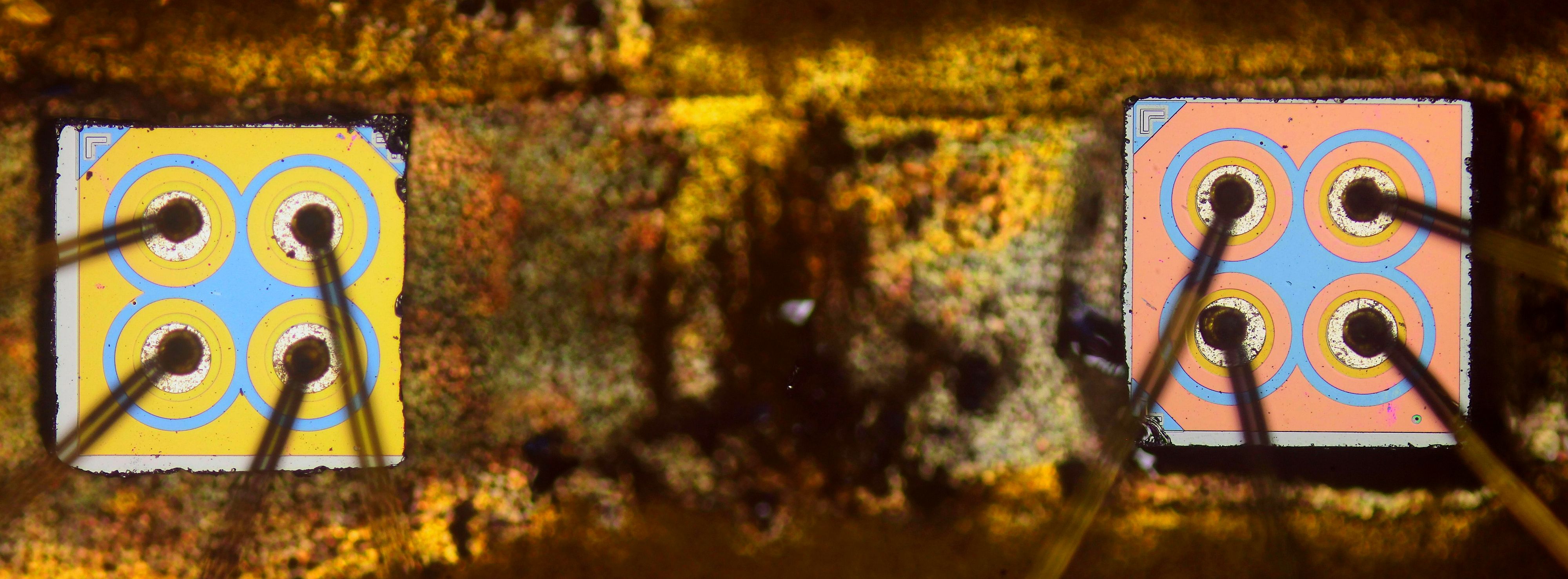

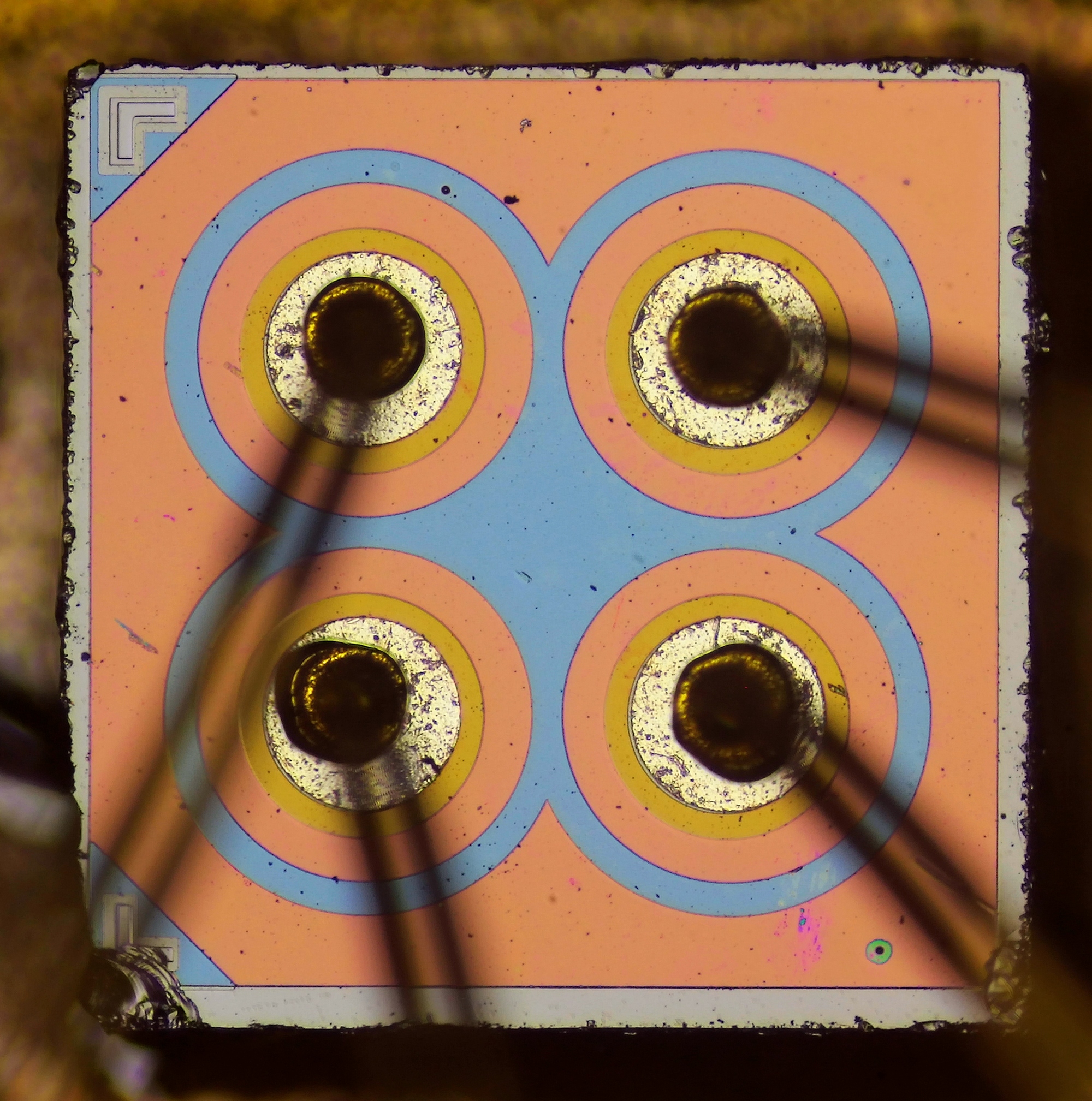

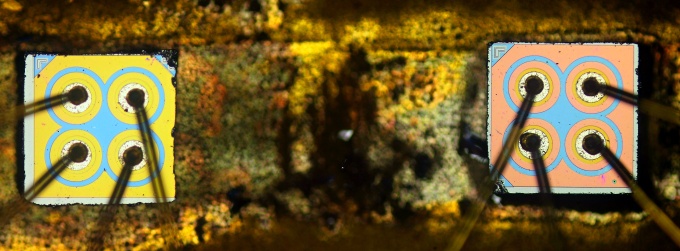

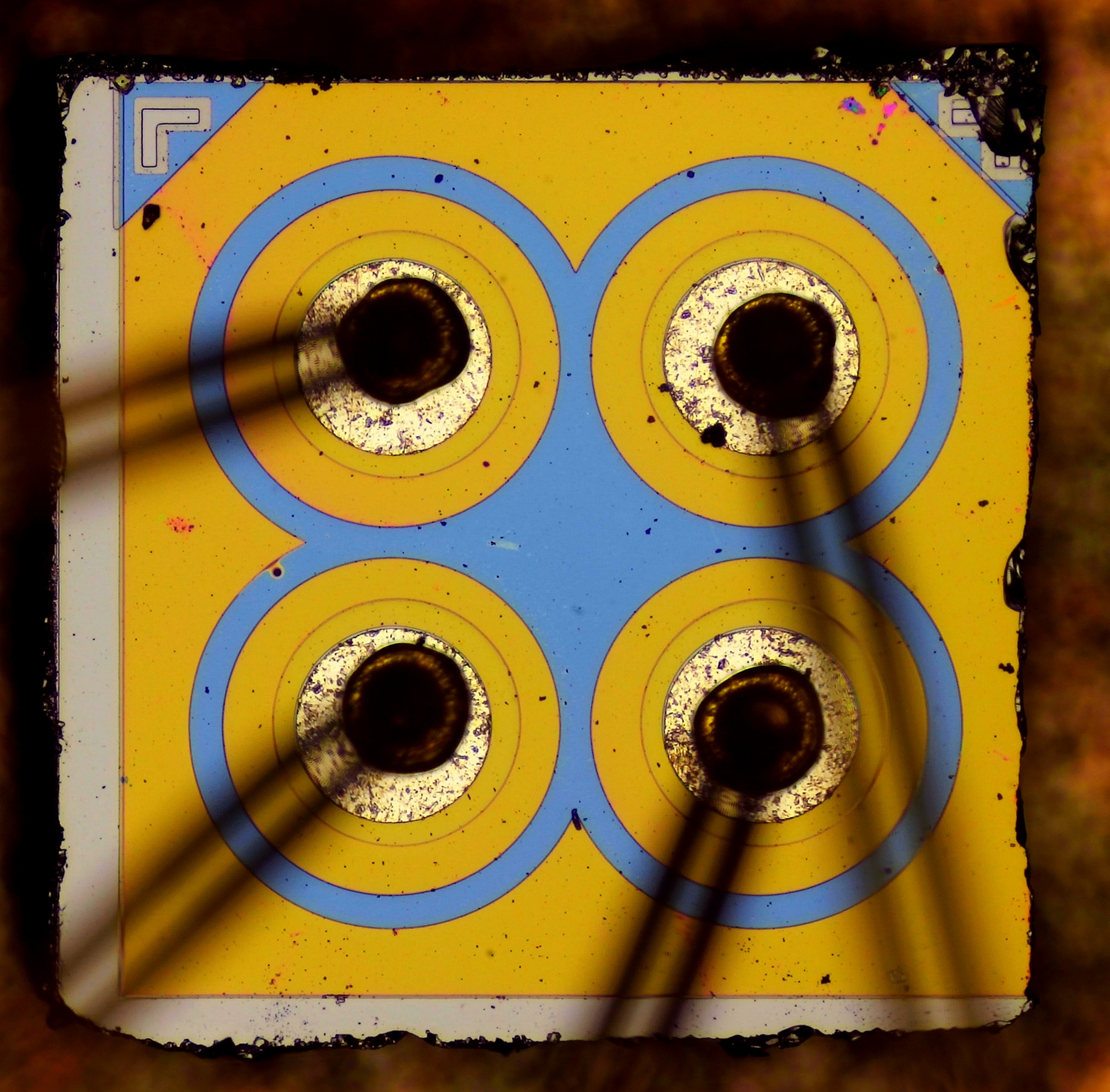

Интересно, что диоды выполнены не на одном кристалле, а разделены на две сборки 4+4.

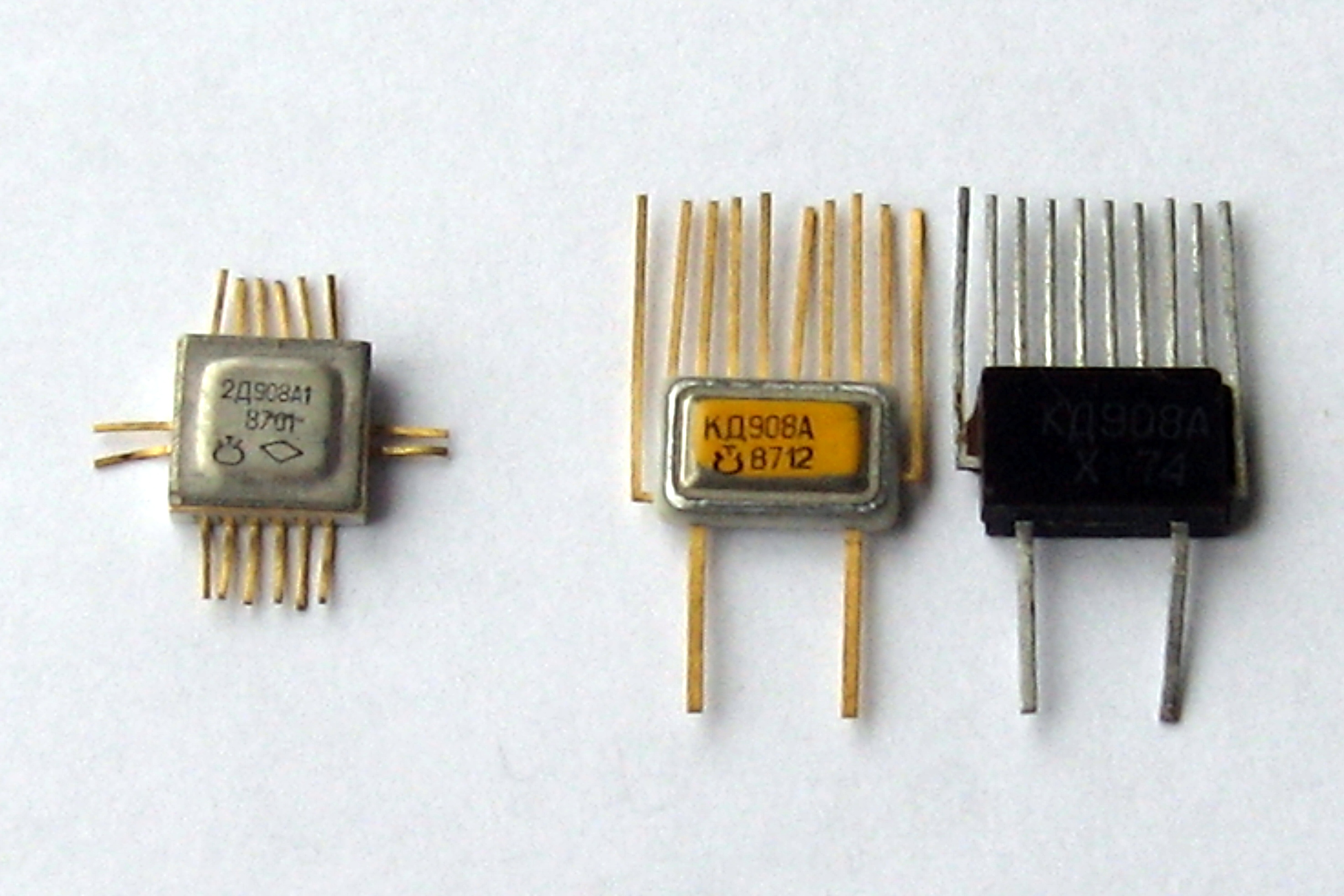

Сборка была вполне себе массова в советское время, чем же она может быть так интересна? Обилием вариантов. Вероятно, это связано как раз с массовостью, и для разной аппаратуры потребовались разные корпуса. К примеру, 2Д908А1 в корпусе типа "Н"; такое исполнение обычно применялось в технике для особых условий, виброустойчивой и теплостойкой. В ракетно-космической, если уж говорить прямо.

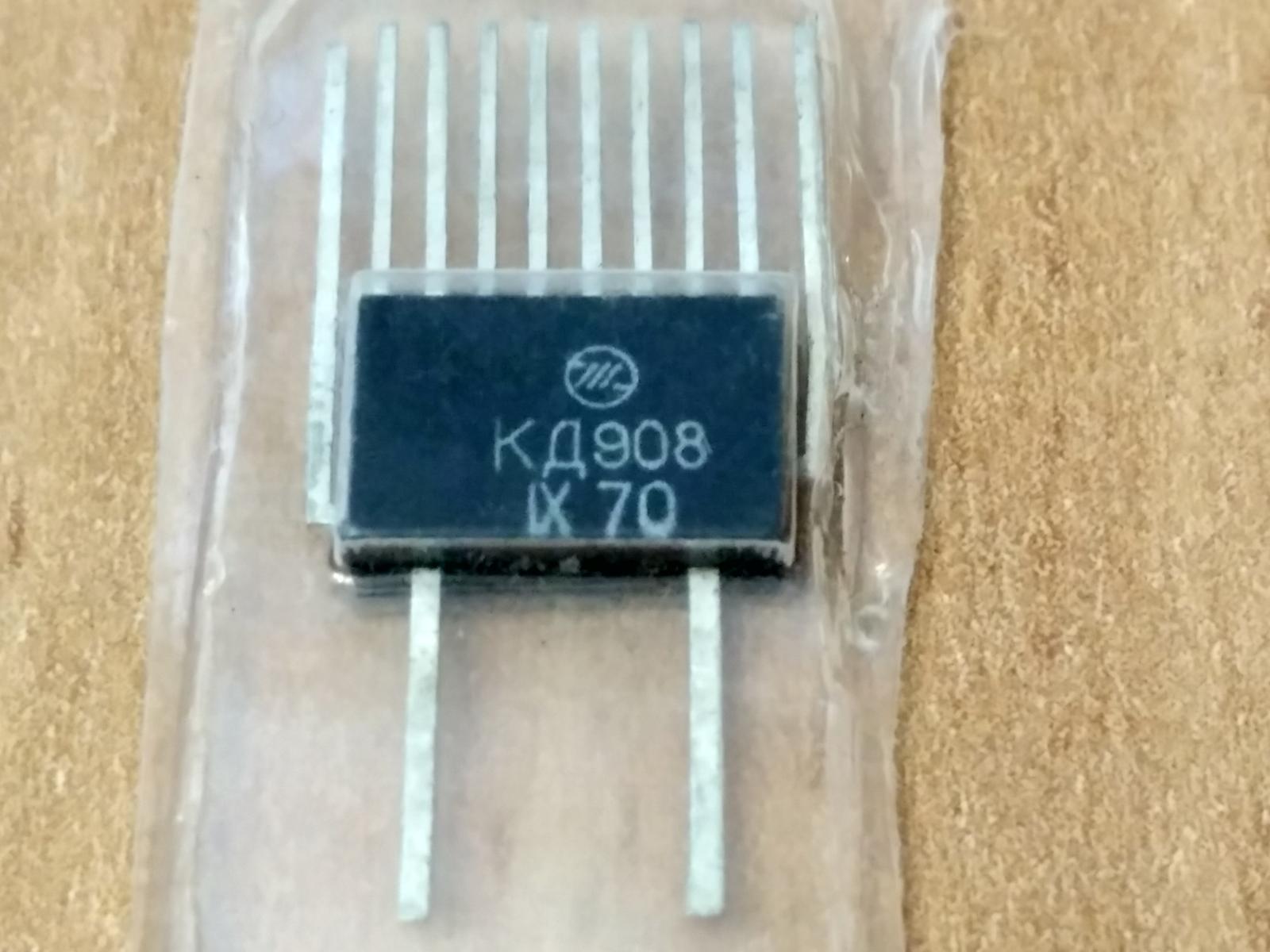

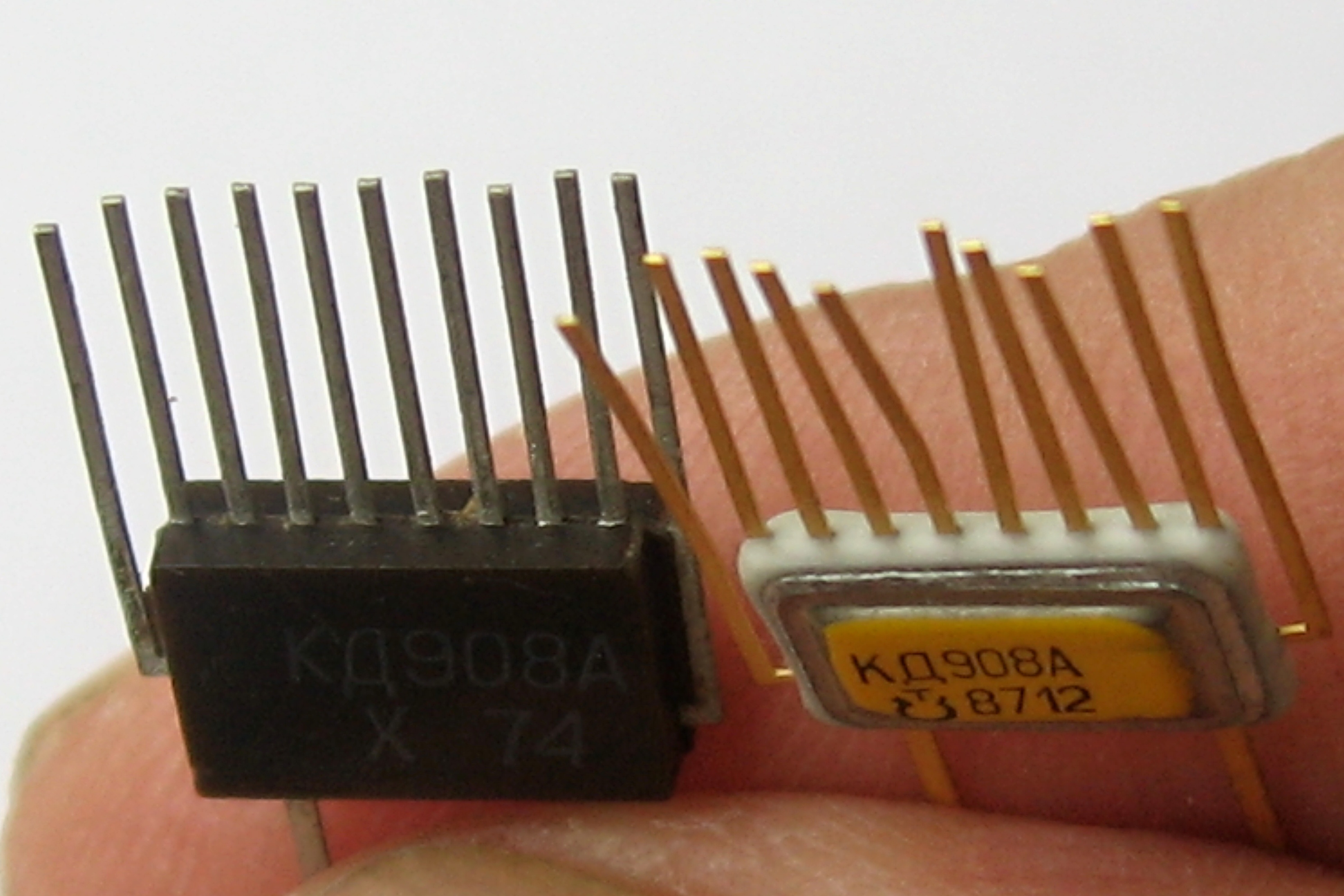

Или пластмассовый корпус. Как видно, выпускать его стали параллельно с металлокерамическим с самого начала, при этом обозначение у них было одинаковым. А вообще в самом начале было даже без доп. буквы.

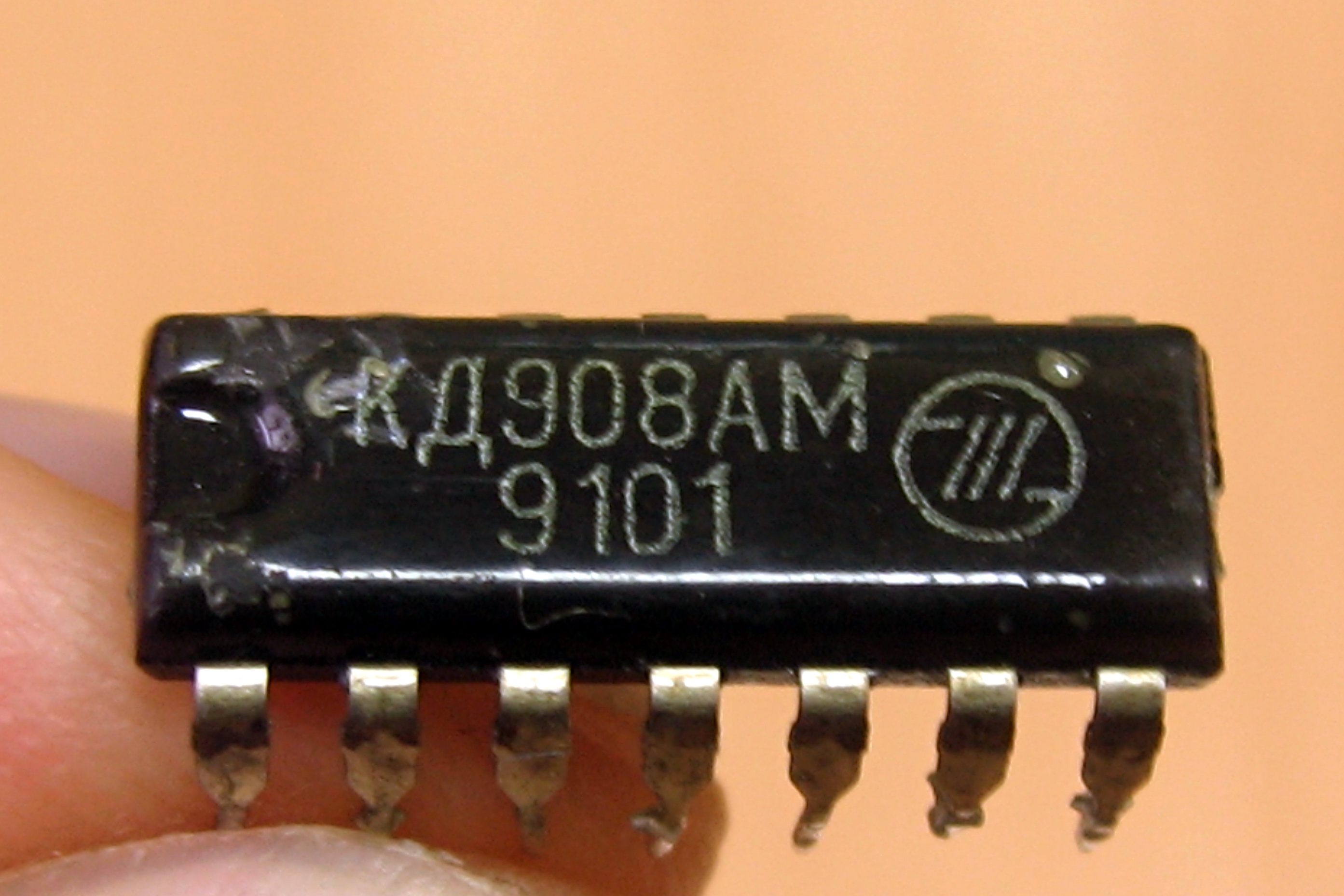

И уже где-то в 80-х годах пластмассовый корпус появился опять, в этот раз другой, DIP-14 (КД908АМ), и только для гражданской аппаратуры. Очевидно, потребность в этой сборке оставалась большой...

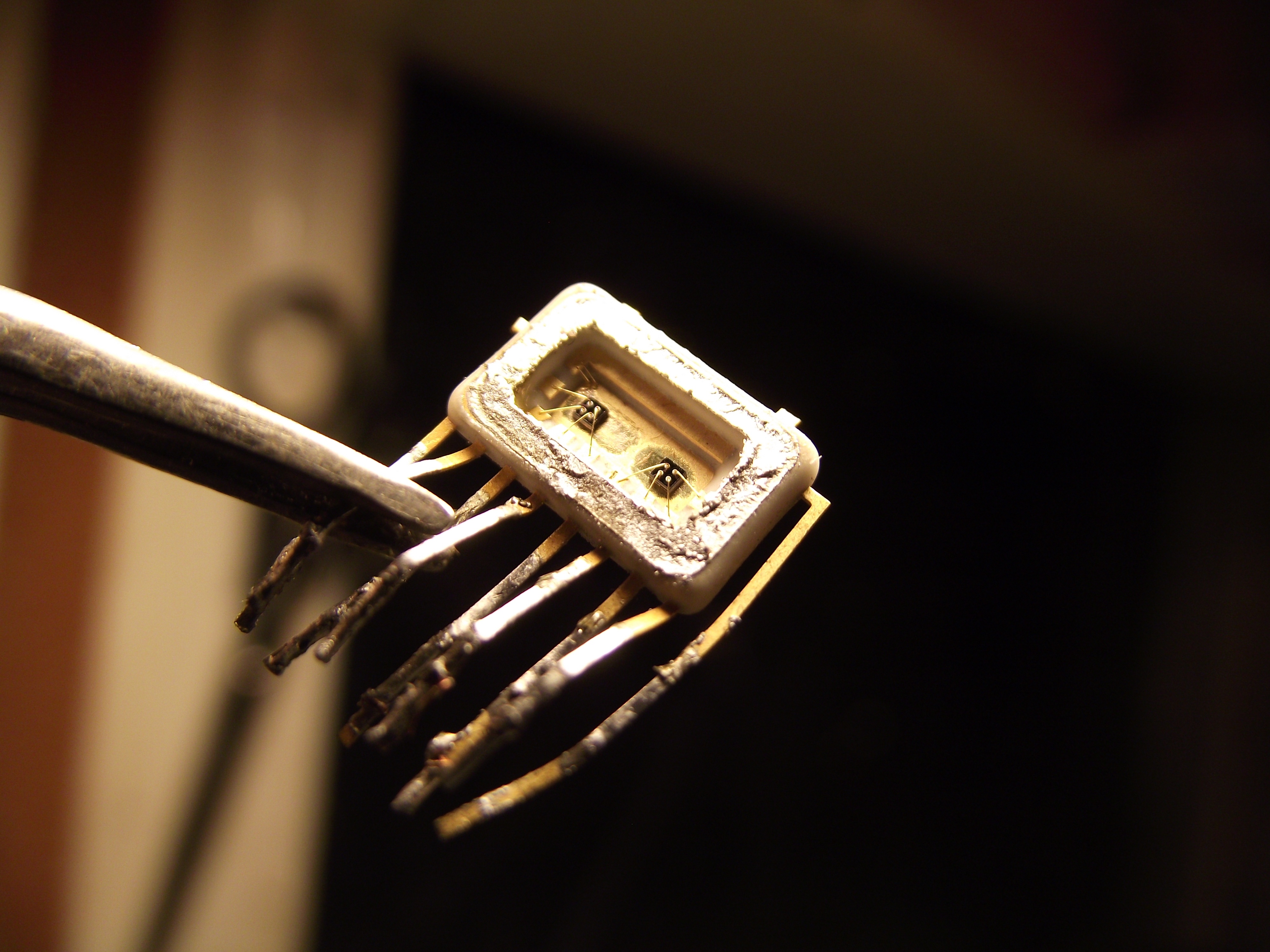

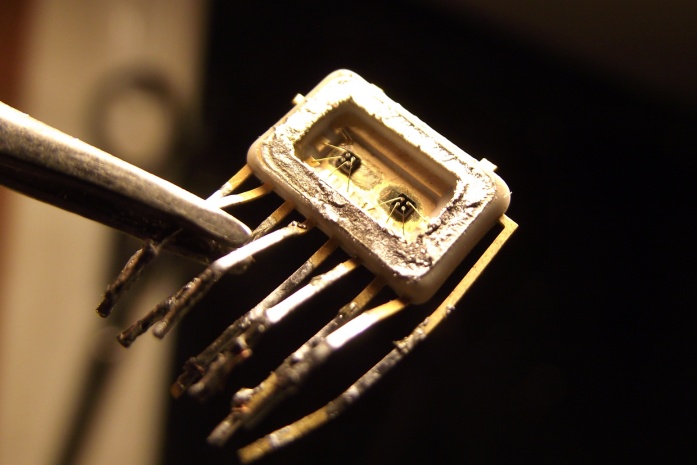

диодная сборка КД908А

диод КД908А
(фото с форума Радиокартинки)

диод КД908А
(фото с форума Радиокартинки)

диодная сборка КД908А
(фото с форума Радиокартинки)
диодная сборка КД908А
(фото с форума Радиокартинки)


(фото с Форума радиодеталей)

диодная сборка КД908АМ

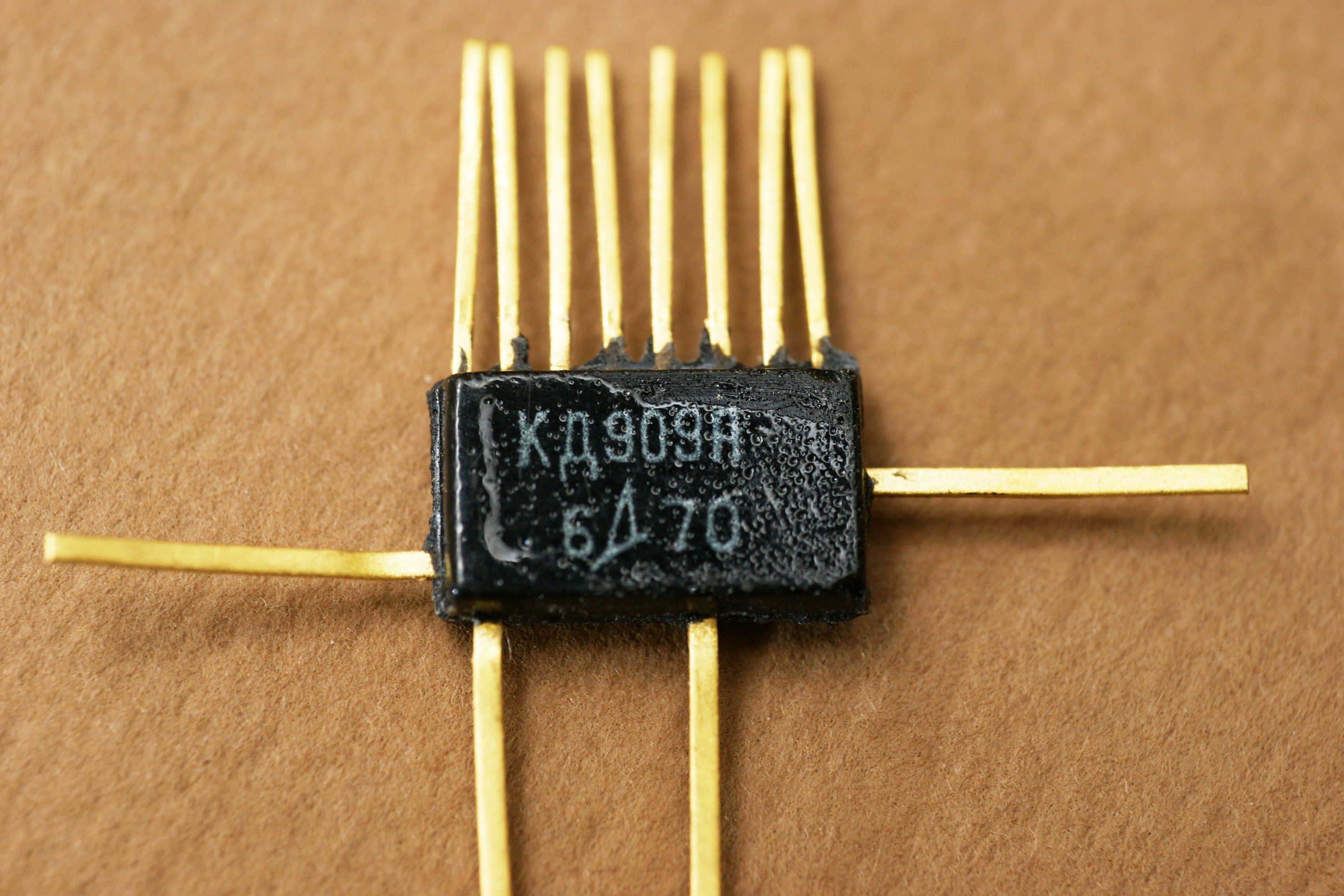

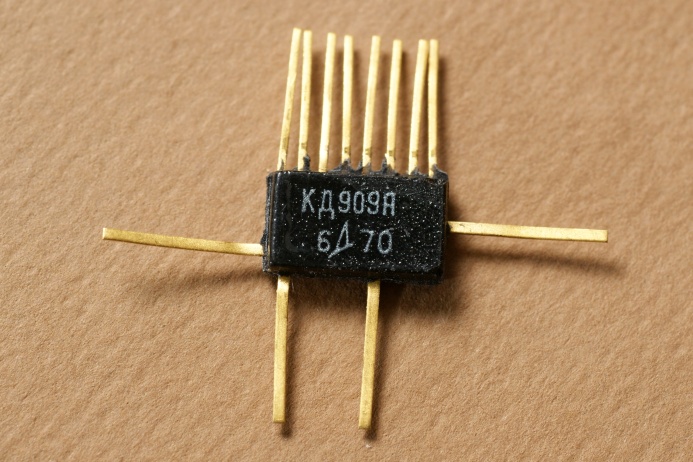

КД909А


(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

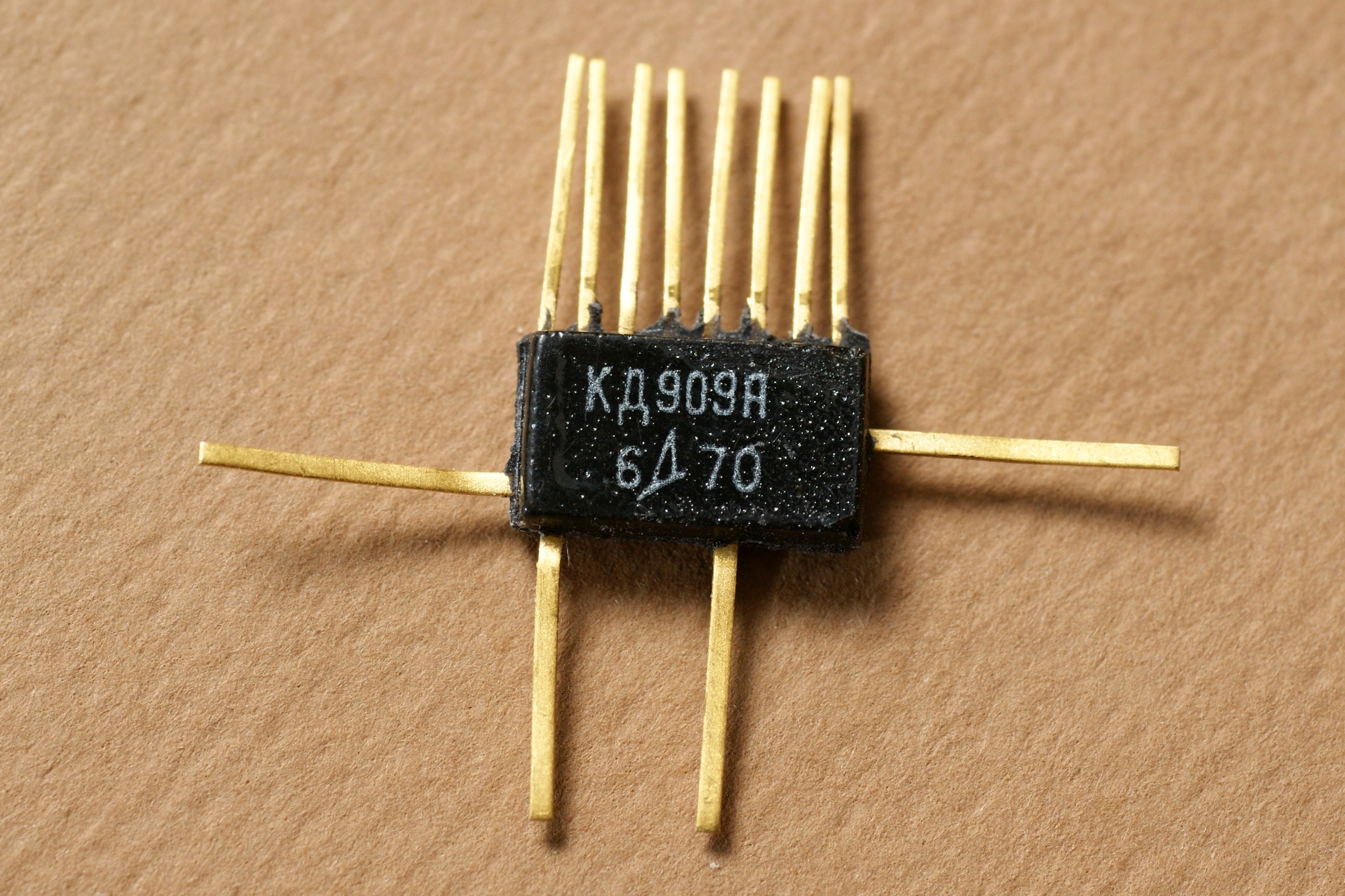

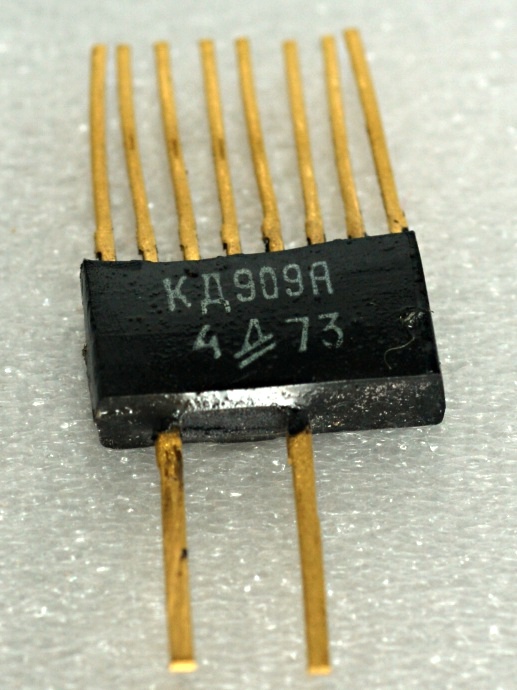

Сборка из 8-и диодов, в несимметричном пластмассовом корпусе. У ранних выпусков (см. вверху) по бокам корпуса оставались неиспользуемые выводы.

Справочный лист на них.

У них нет военного варианта, что не вполне обычно.

Производитель - московский завод "Оптрон"

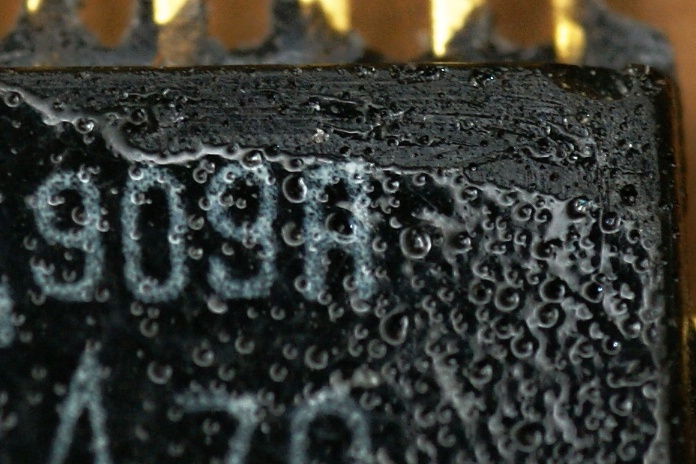

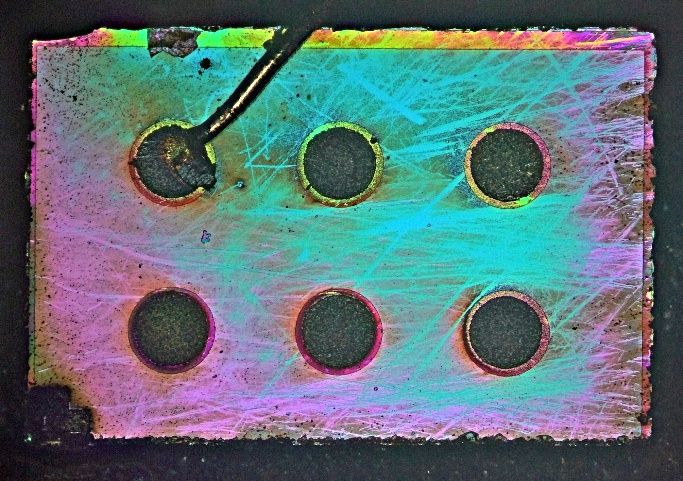

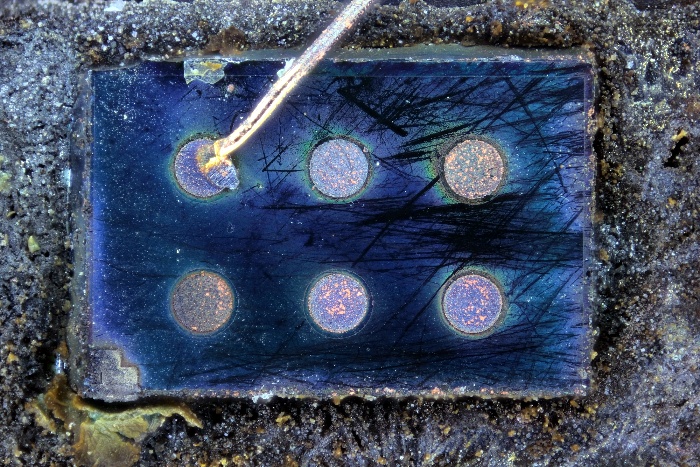

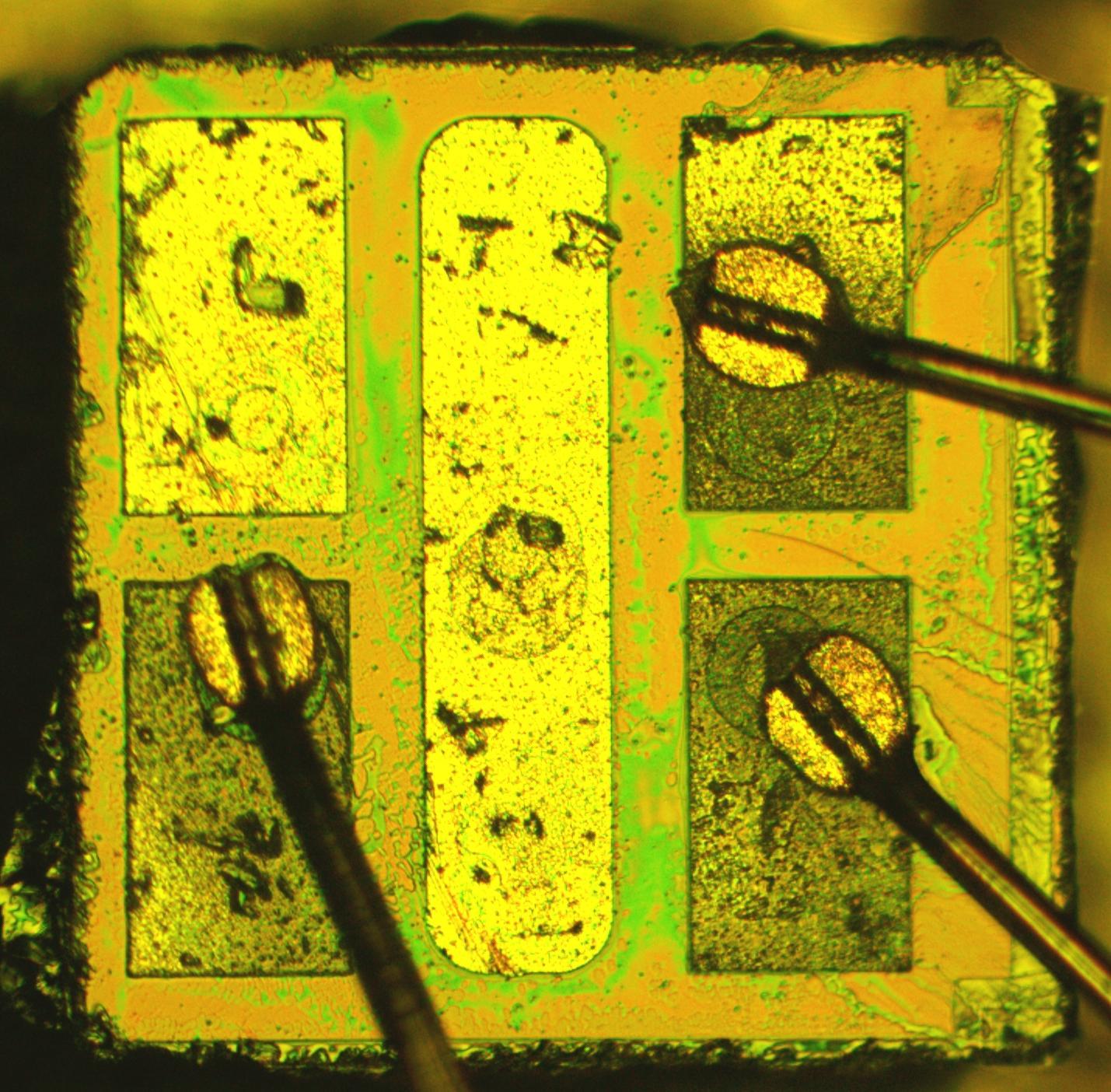

Вскрытие показывает нечто странное. По схеме должно быть восемь диодов, но внутри три таких кристалла:


(фото с форума Радиокартинки)


(фото с форума Радиокартинки)

Покрытие лаком такое... оставлю без комментариев :))) :


(экспонат предоставлен фирмой "Электронные системы контроля", г.Пермь)

КД914А-КД914В

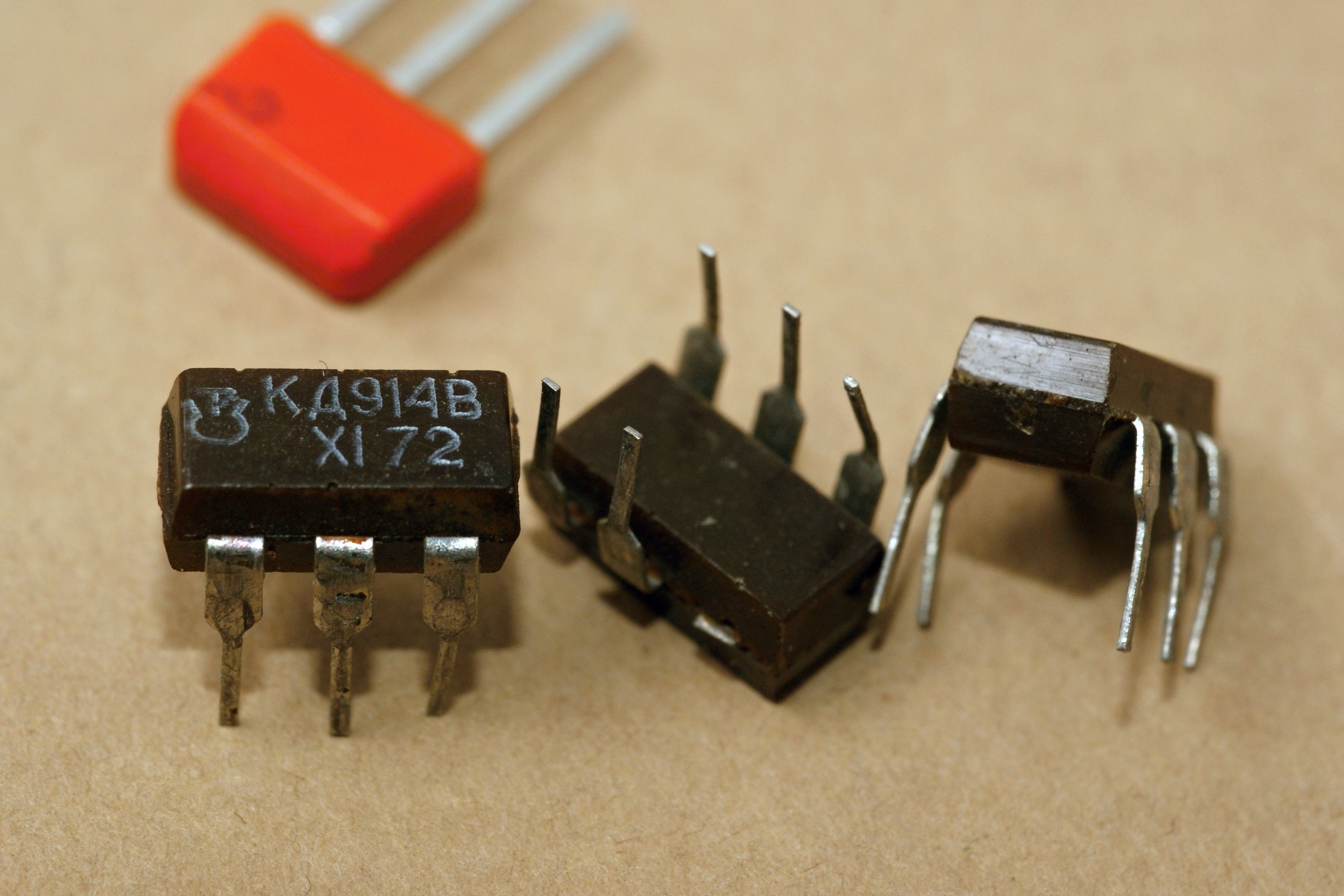

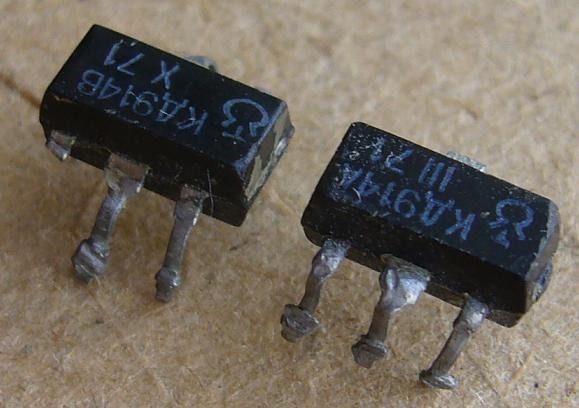

Самый ранний корпус DIP-6, который мне известен. Сборка из четырех, трех (на фото) или двух диодов. Подробные данные на них.

Производитель - "Транзистор", Минск (сейчас входит в состав "Интеграла").

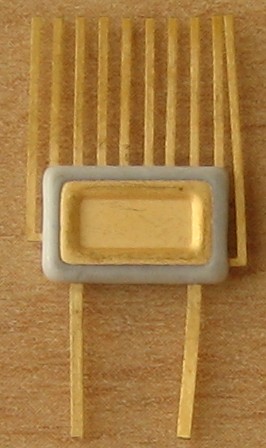

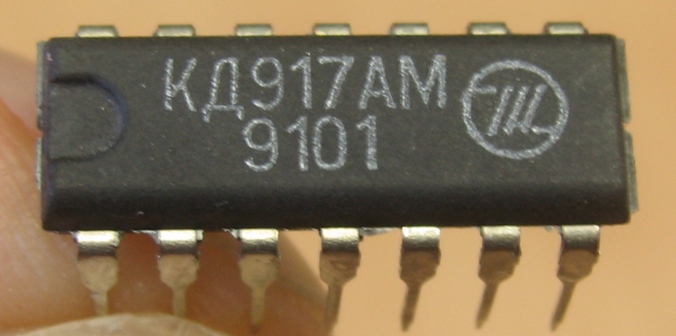

КД917А, КД917АМ

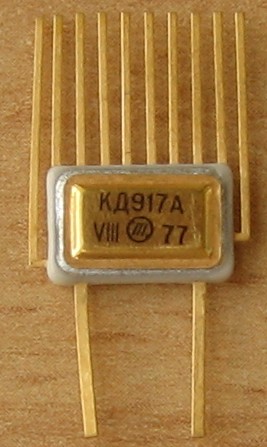

Сборка из восьми быстродействующих импульсных диодов с общим анодом. Комплементарная, т.е. обратной полярности, к КД908А.

Справочный лист на них; а также данные из отраслевого каталога на 2Д917А и на КД917АМ.

И заводские паспорта, на обычный 2Д917А и на версию ОС.

Производитель - минский "Интеграл".

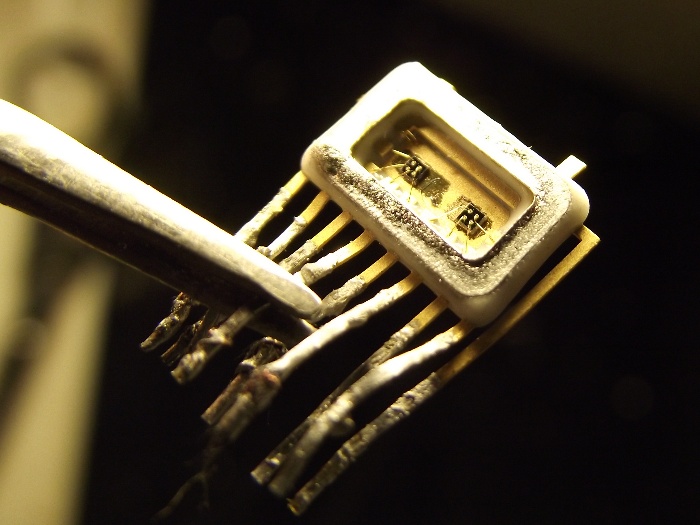

Конструктивно она совершенно аналогична той же КД908А.


(фото с форума "Портативного ретрорадио")

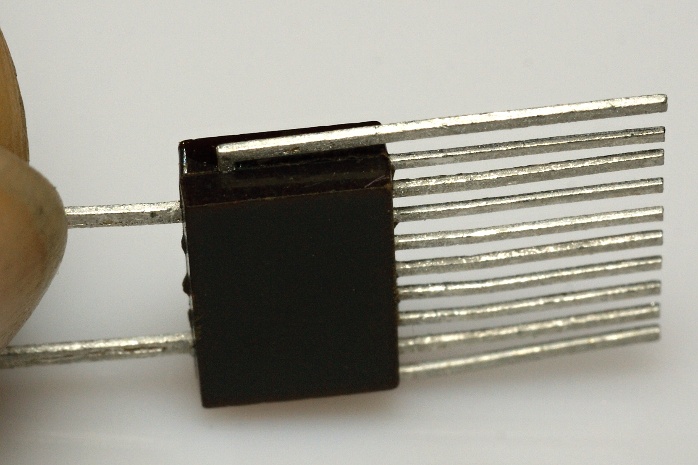

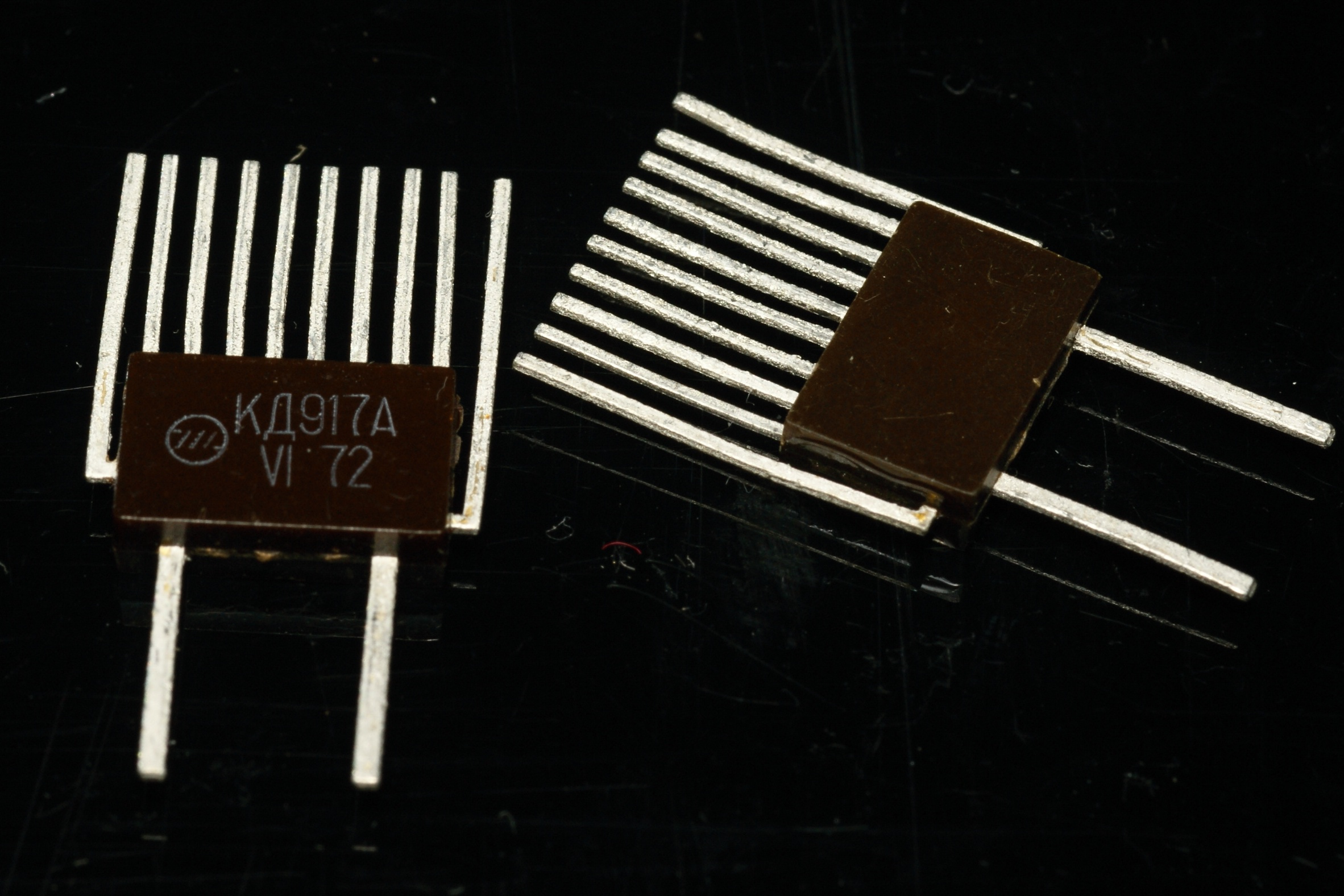

Мне попалась сборка начала 70-х годов, которая оказалась в пластмассовом корпусе, более я таких не встречал. Единственное (пока) указание на такой вариант я нашёл в "Прейскуранте оптовых цен на полупроводниковые приборы" 1975 года, где упомянуты "КД917А (вариант I) пластмассовый" и "КД917А (вариант II) металло-стеклянный"...

К 90м годам сборку поместили в категорию неперспективных, с рекомендацией замены на вариант в более традиционном и технологичном пластмассовом корпусе DIP-14:

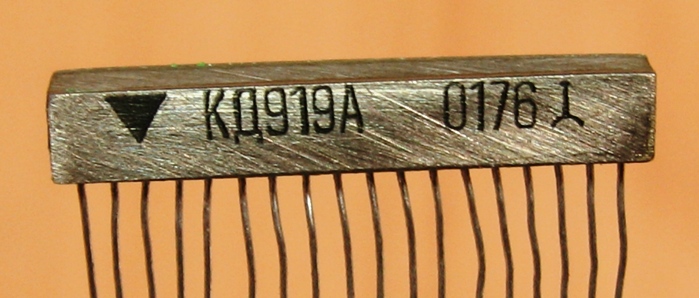

2Д919А, КД919А

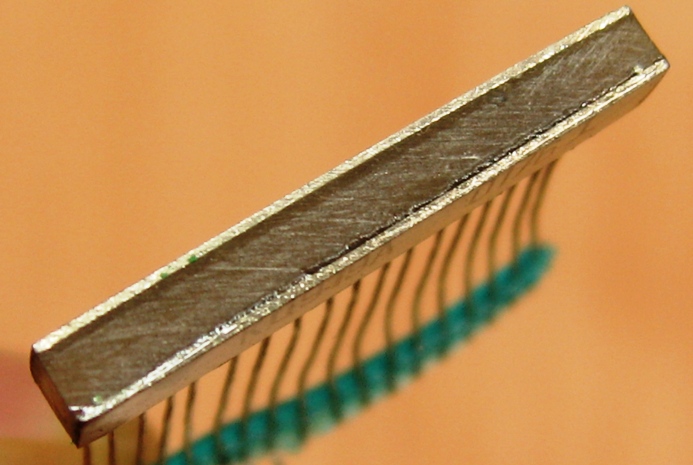

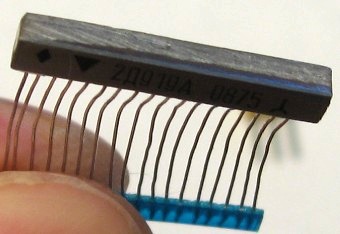

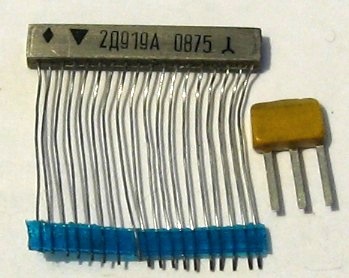

"Кремниевая импульсная диодная матрица", сборка из 16-ти диодов, в очень необычном корпусе. Подозреваю, что ноги её растут из середины 60-х, когда в КБ-2 электронной техники под руководством Филиппа Георгиевича Староса разрабатывались Кубы Памяти и электронная база к ним. Среди прочего, там был и некий "Диодный дешифратор изготовленный из интегральных 8 электродных диодных структур" в таком же корпусе.

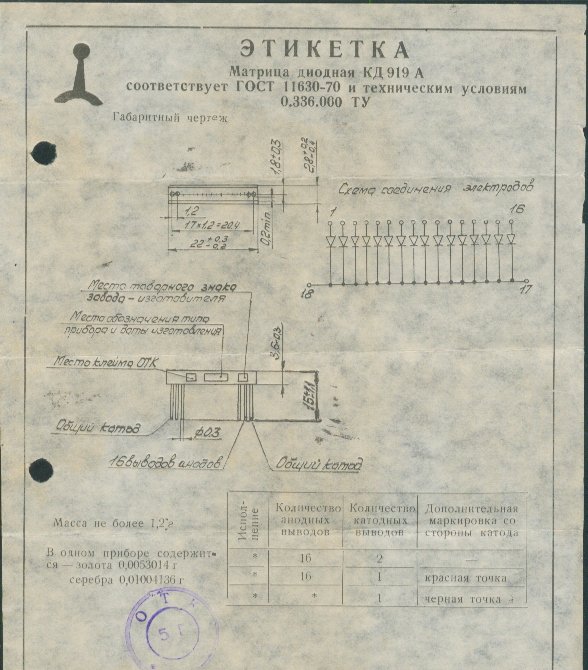

Справочный лист и данные и отраслевого каталога на них.

Производитель - "Днепр-полупроводники" (ранее Херсонский ЗПП), г.Херсон (Украина)

К 90м годам сборку поместили в категорию неперспективных, с рекомендацией замены на КД908АМ, которая заметно отличается по конструкции.
