ДК-1

    Микросборка для СИФУ (систем импульсно-фазового управления) - фазосмещающее устройство для тиристоров какой-либо фазы мостов обеих направлений.

    Применялась как в силовой части, так и в возбудителях, тормозах, а также в комплексе (КТЭ, комплектный тиристорный электропривод).

    Производители - завод "Электромодуль", г.Молодечно (Белоруссия) и опытное производство Молодечненского Особого конструкторско-технологического бюро гибридных интегральных схем.

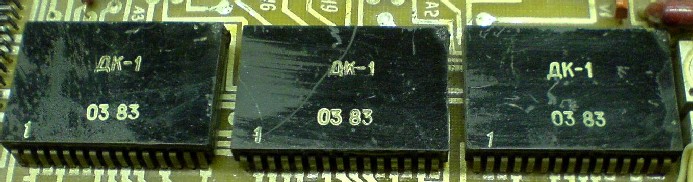

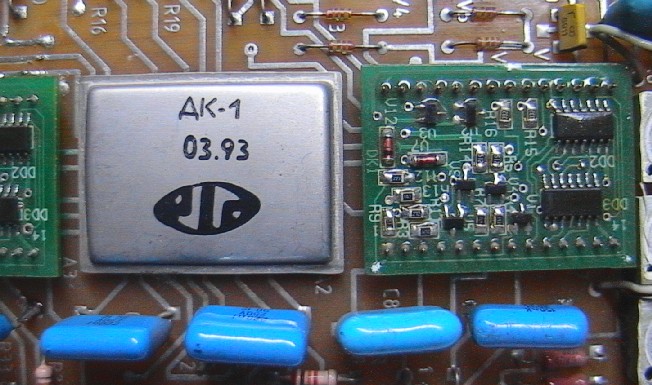

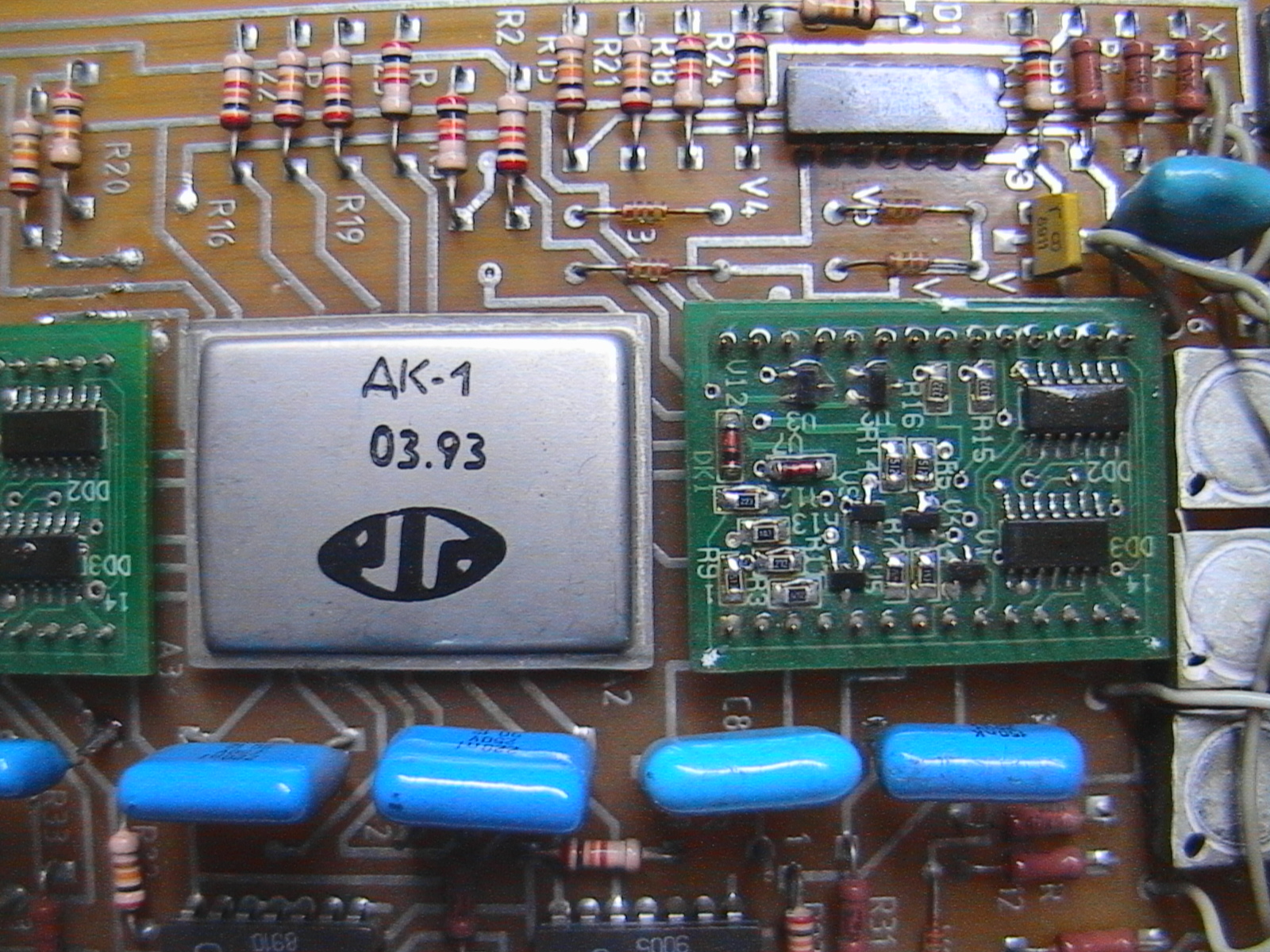

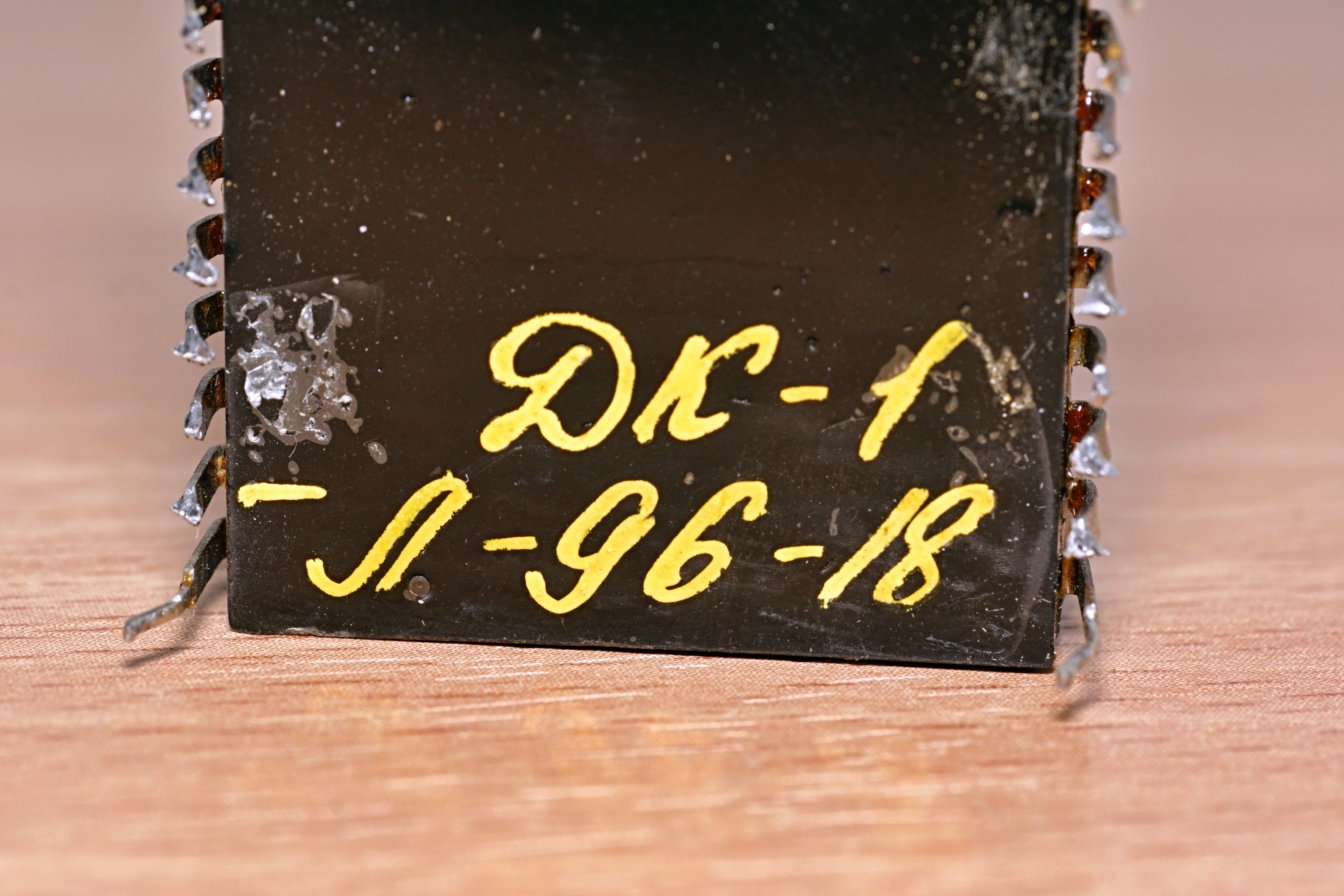

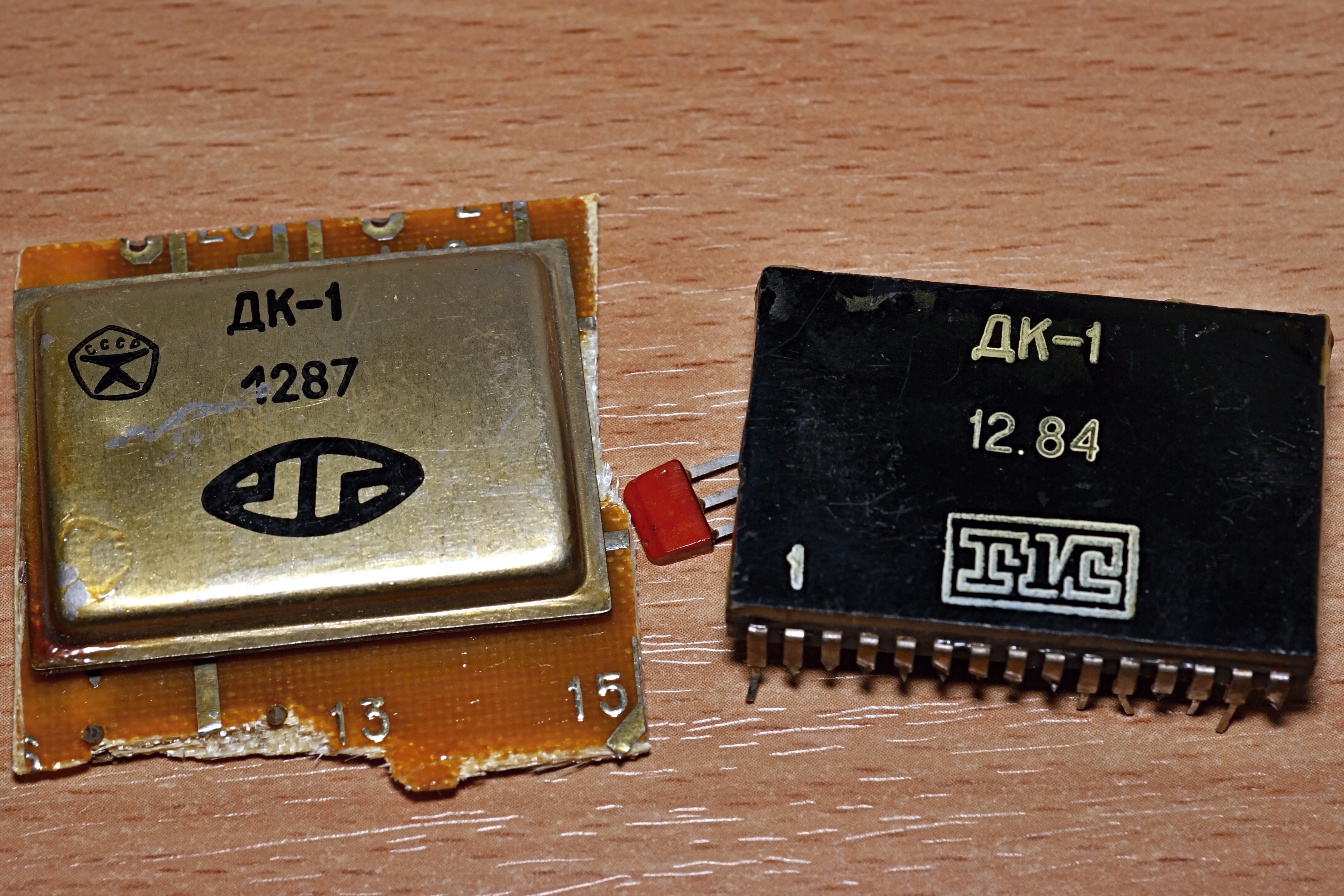

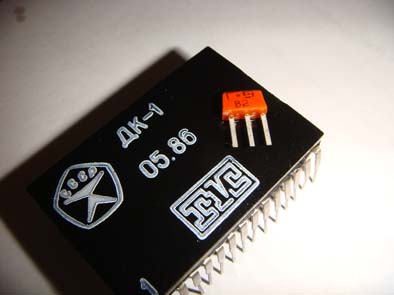

    Выпускалась в разных корпусах - пластмассовом и металлическом - при этом размеры пластмассового больше, больше и количество ног, что создавало сложности при замене.

    Менялась и технология. Сначала они выпускались по "классической" гибридной, с навесным монтажом бескорпусных элементов на керамической плате и тонкопленочными резисторами. Но затем их стали выполнять в виде обычной печатной платы с ЧИП-элементами, конструктивно подогнанной под корпус гибридной микросхемы.

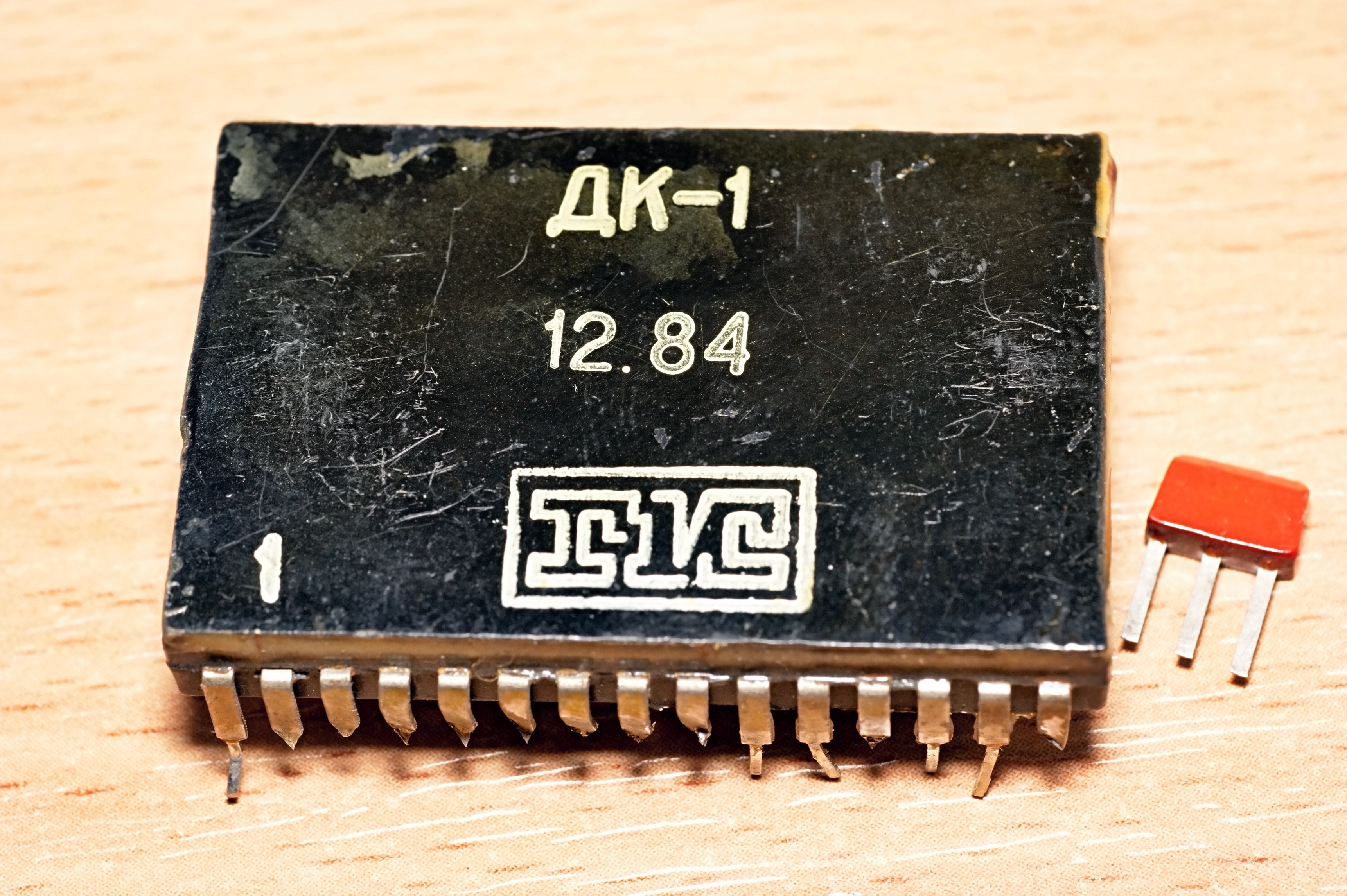

(фото poruchik)

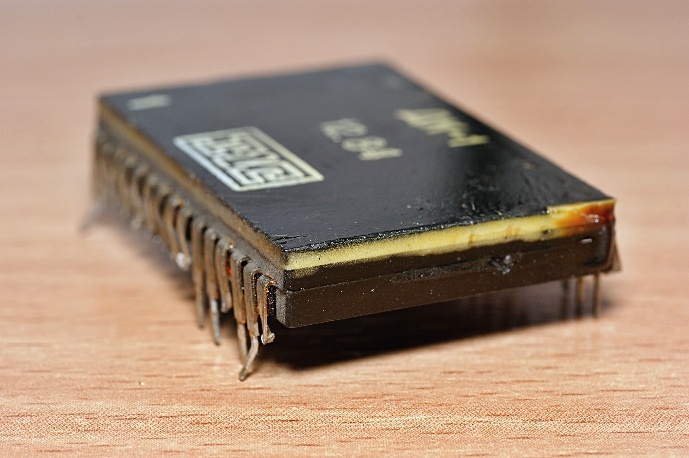

(фото poruchik)

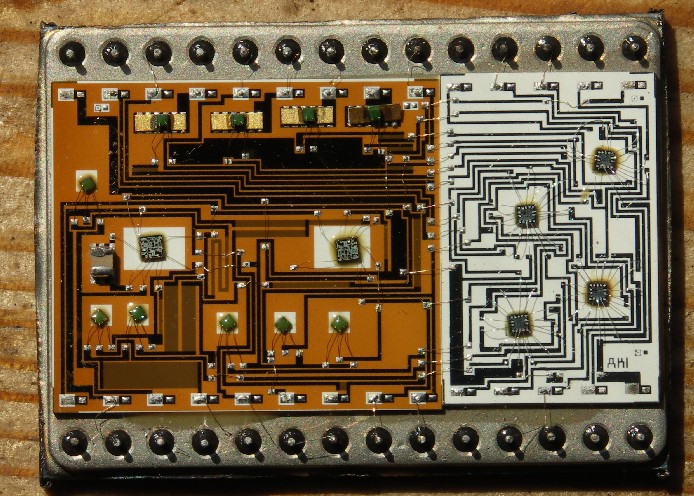

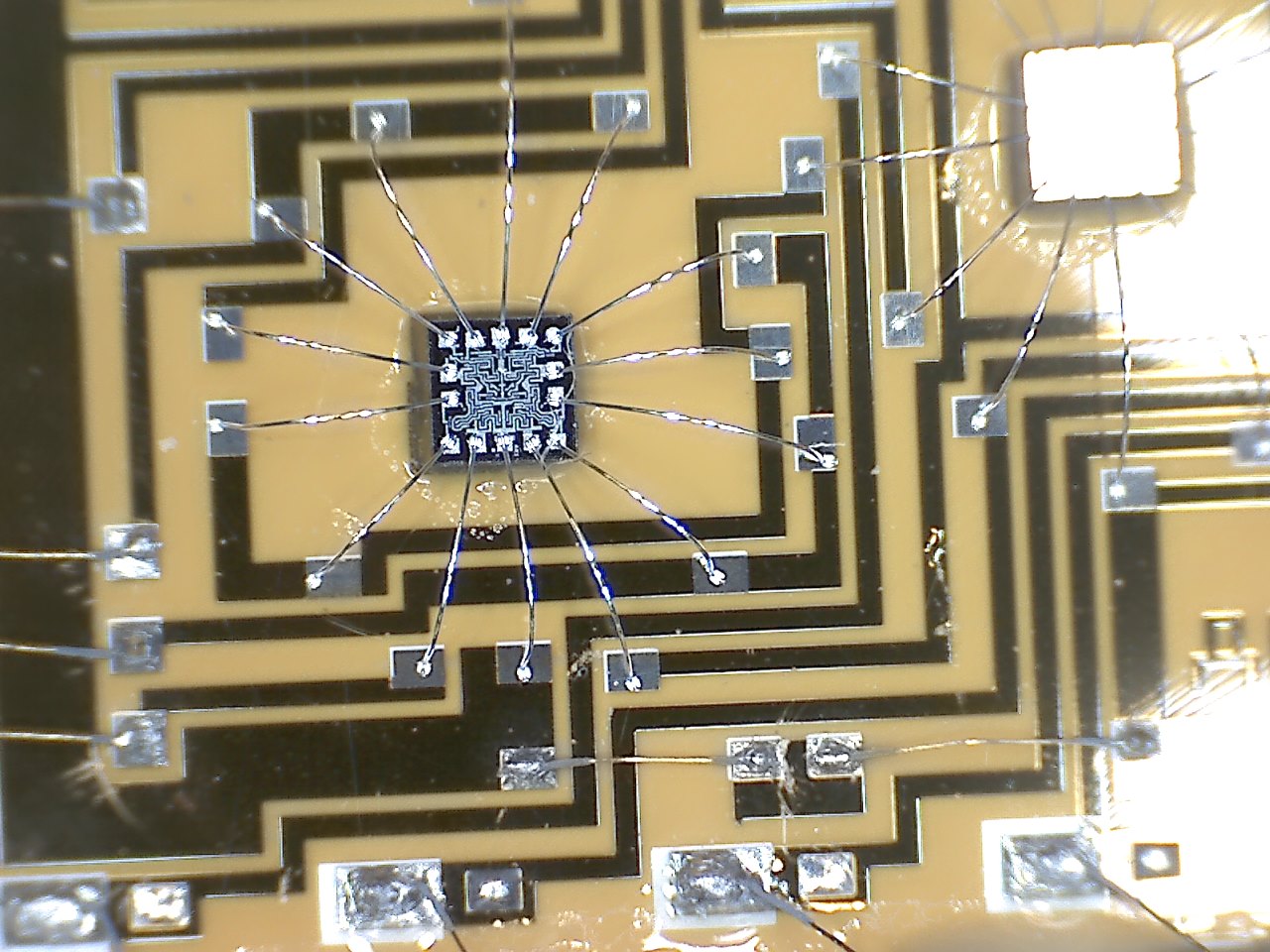

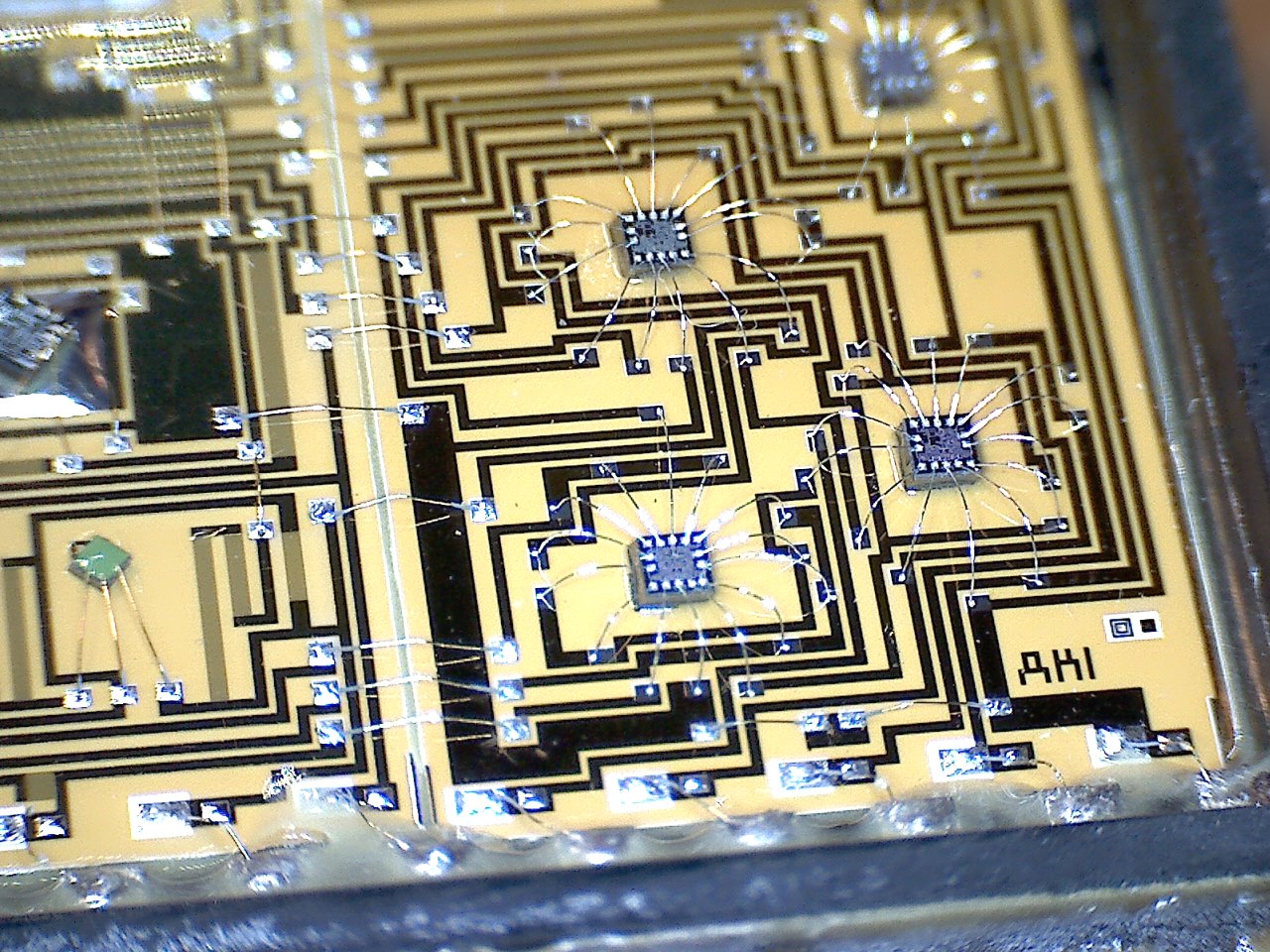

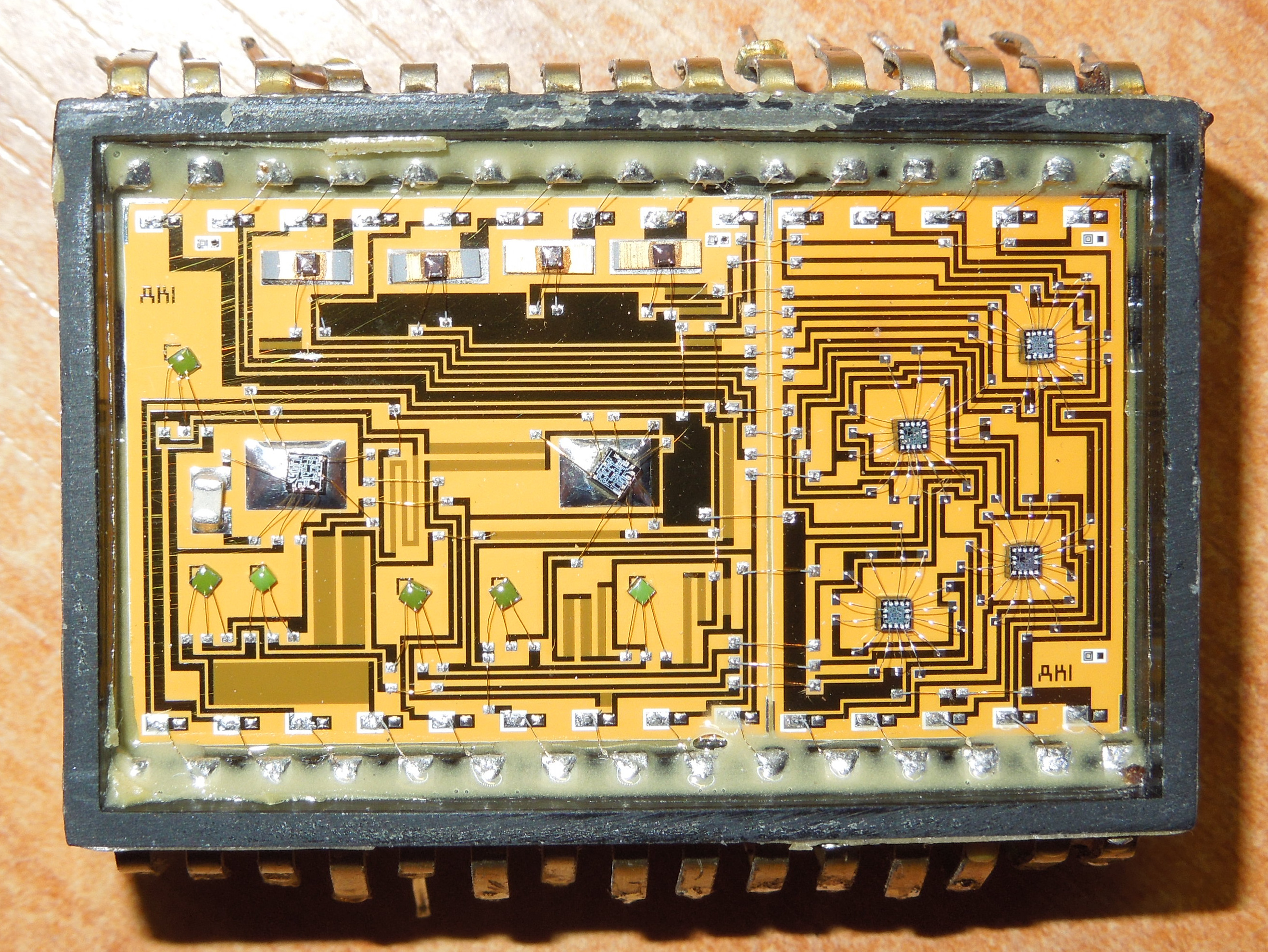

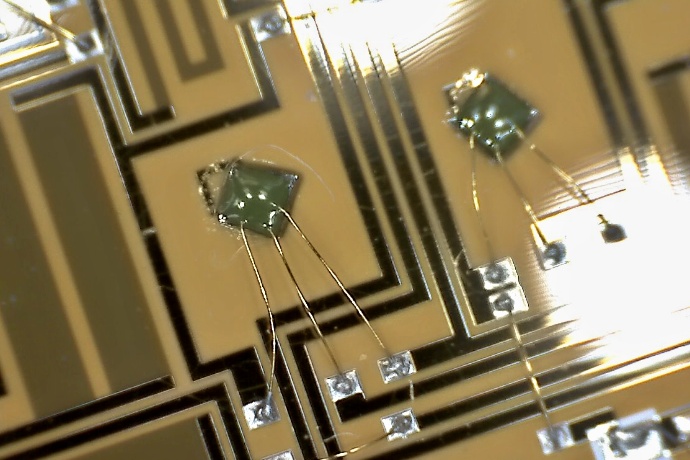

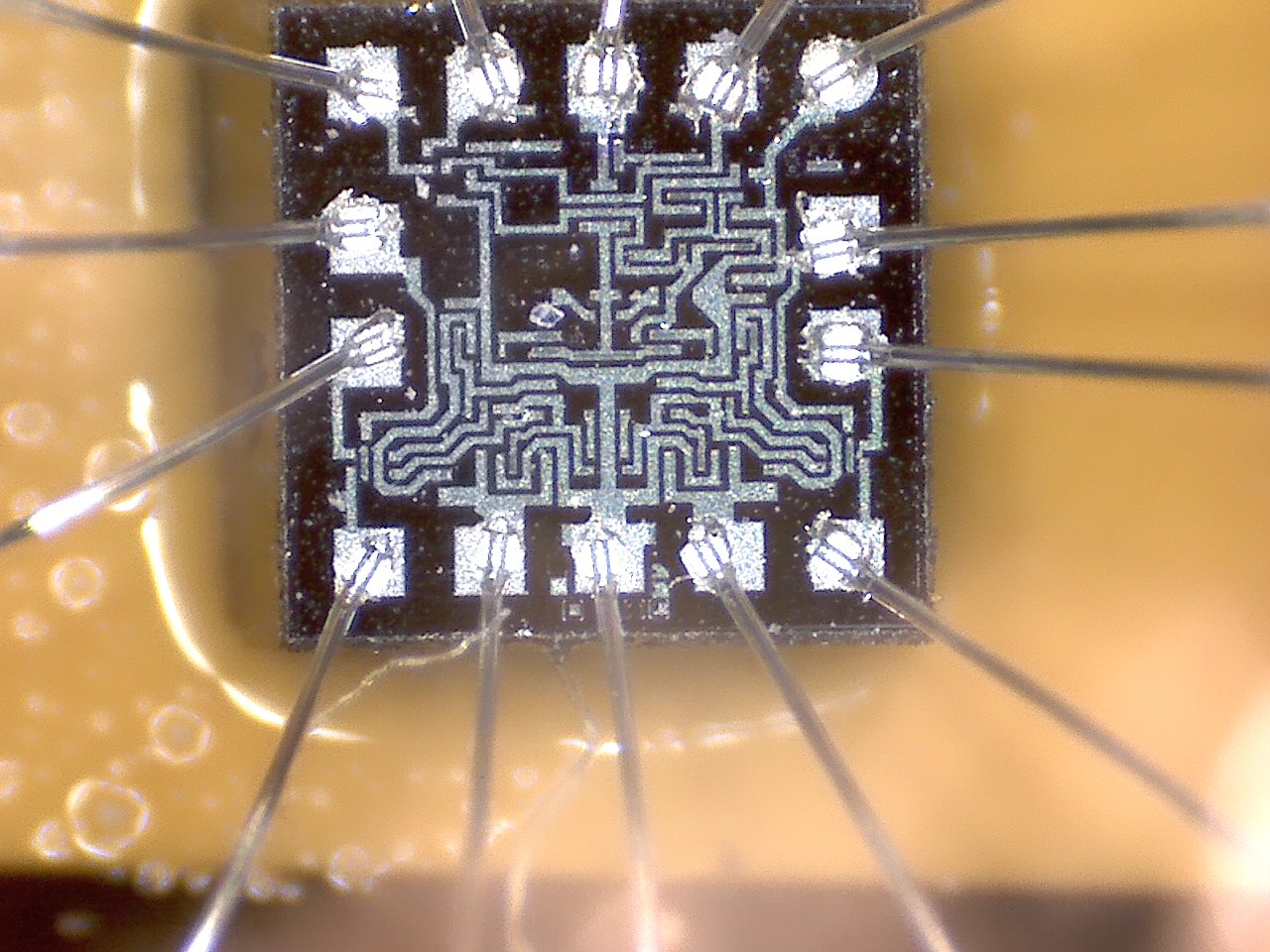

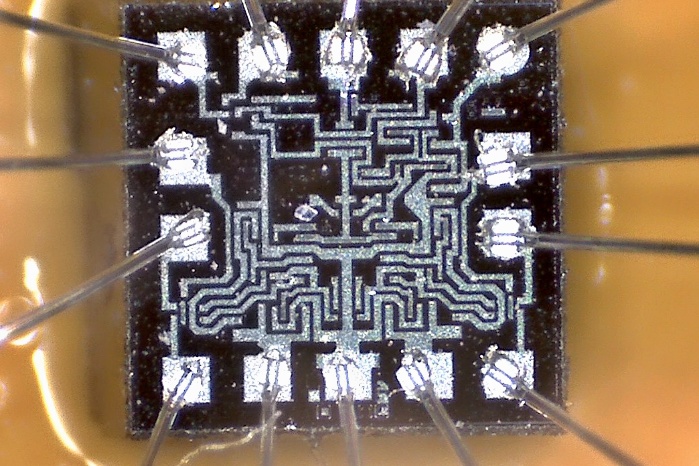

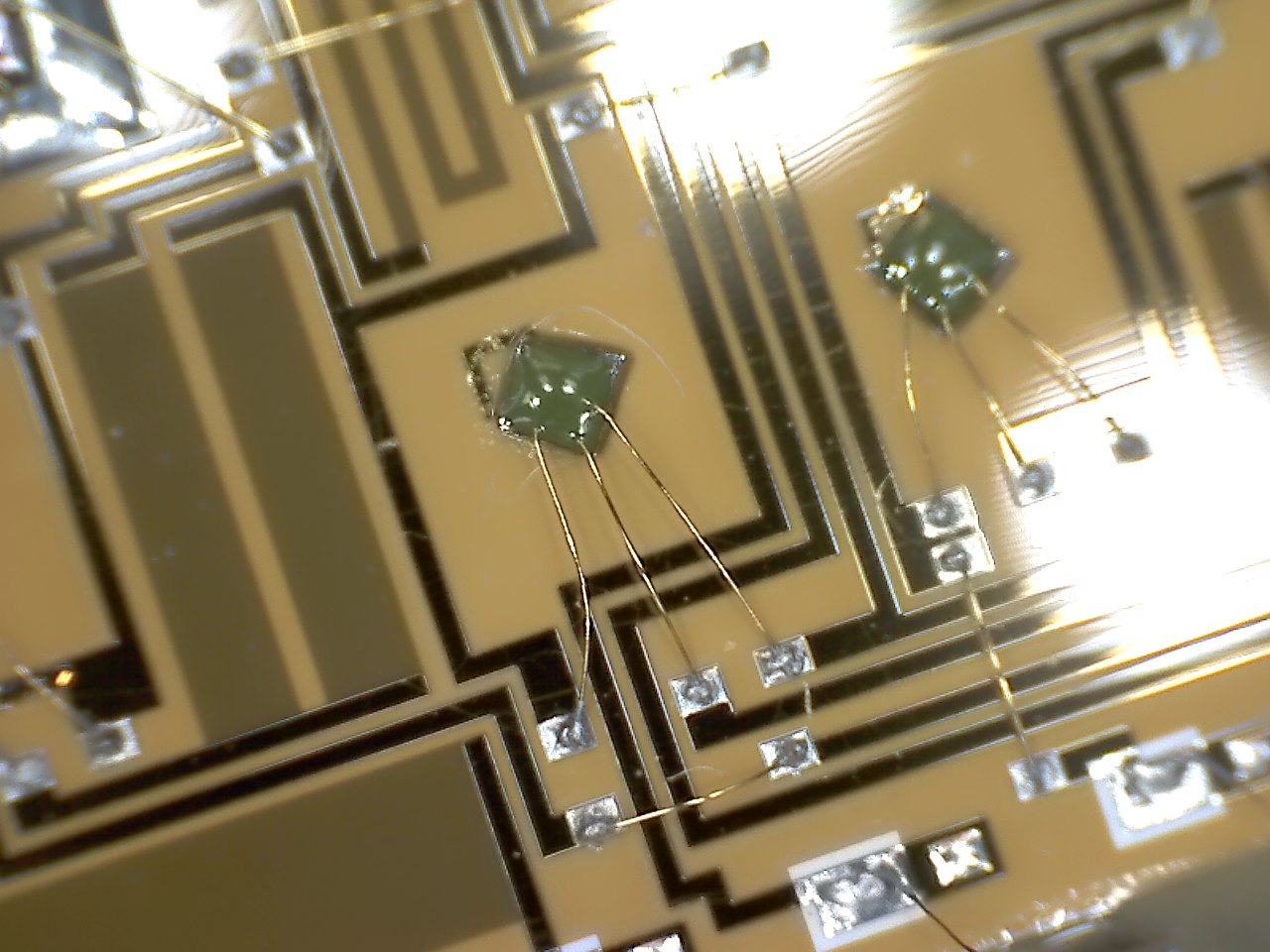

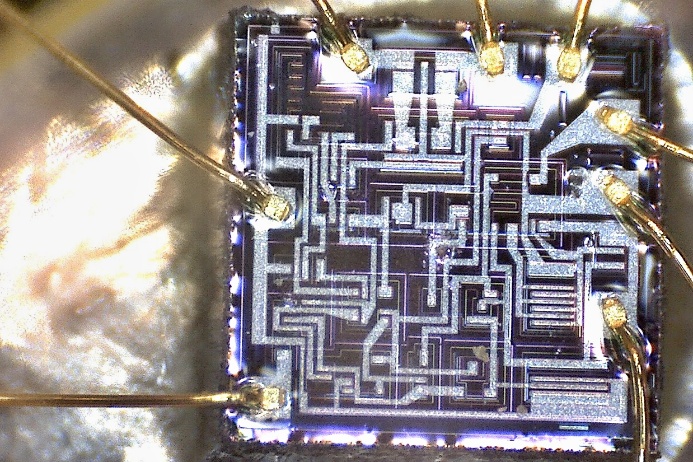

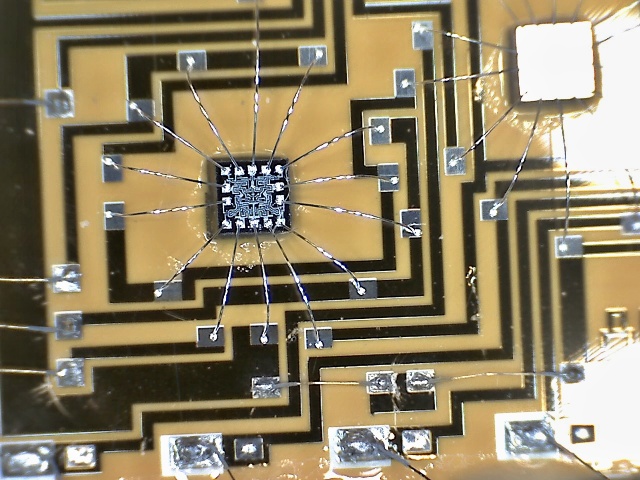

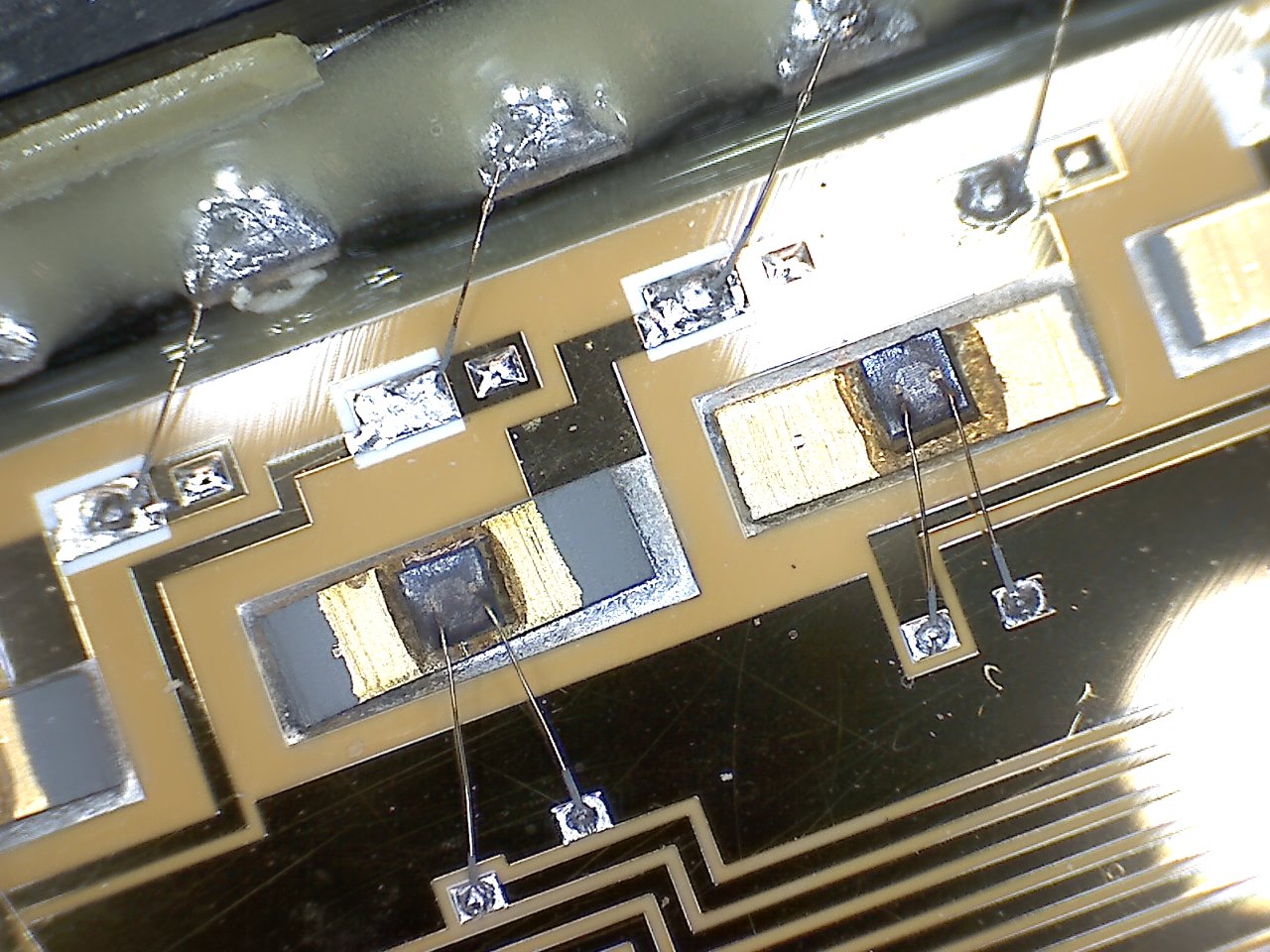

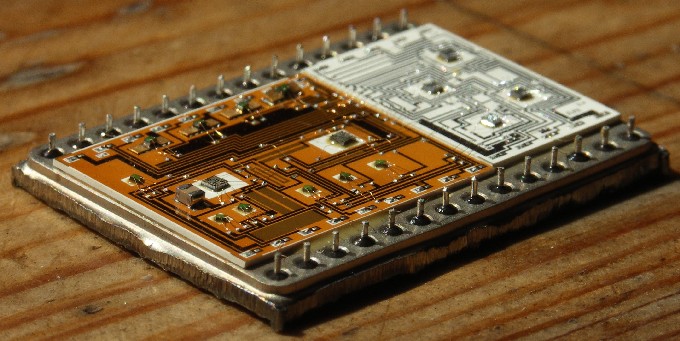

Кристаллы на белой плате - 155 серия, ЛА3 и ЛА4 по паре. Два больших кристалла на желтой плате - операционные усилители 153УД2. Сверху четыре транзистора КТ369; по плате разбросаны КТ214 и КТ215. Подробные данные можно посмотреть на Справочном портале по микросхемам.


(фото poruchik)

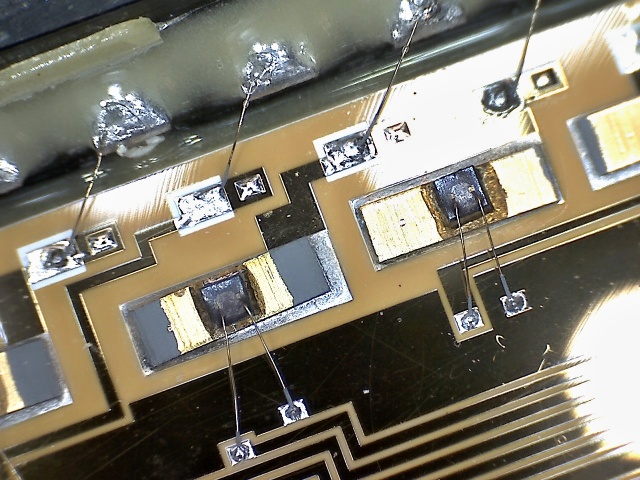

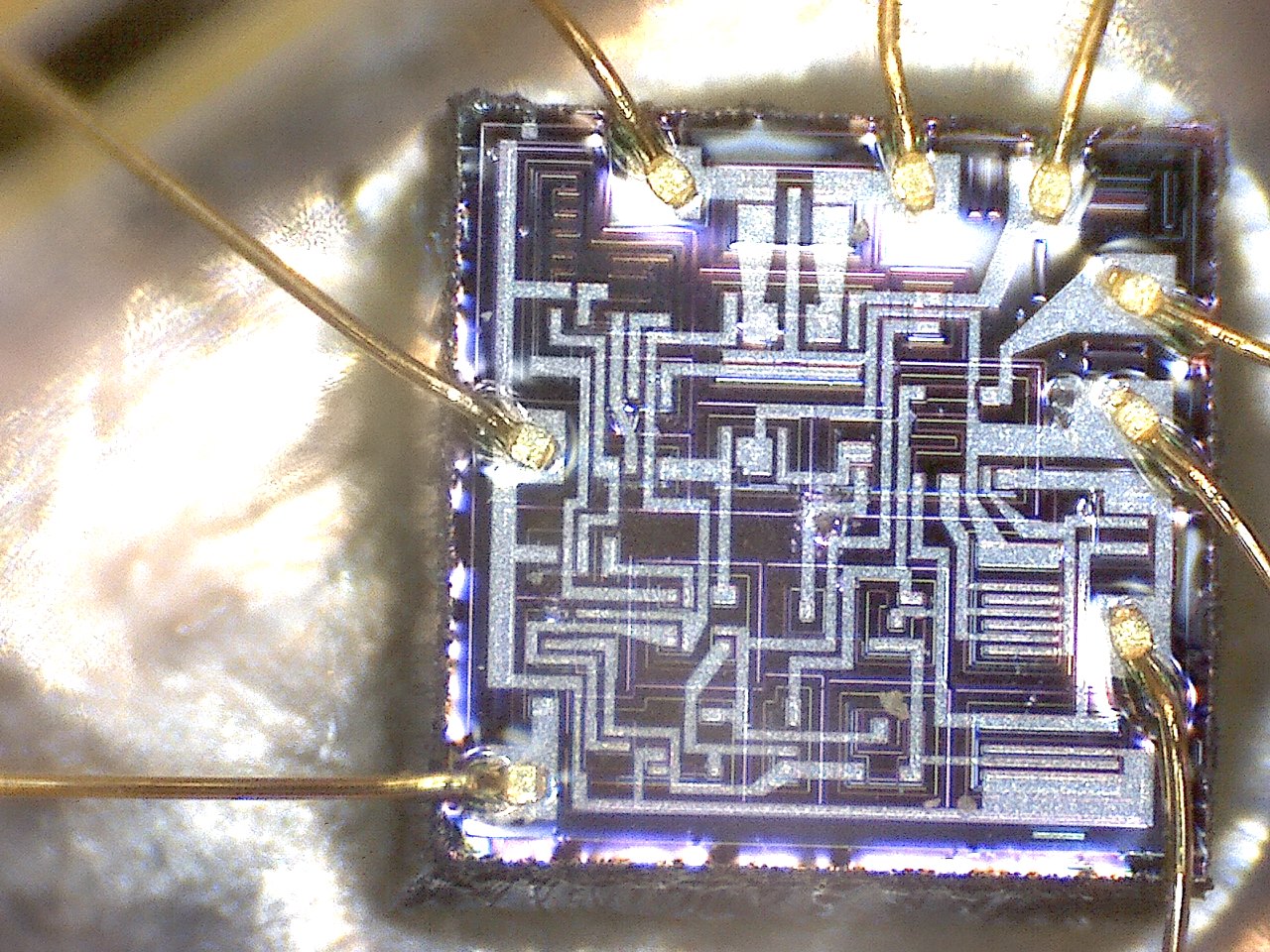

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)


(фото Skif)

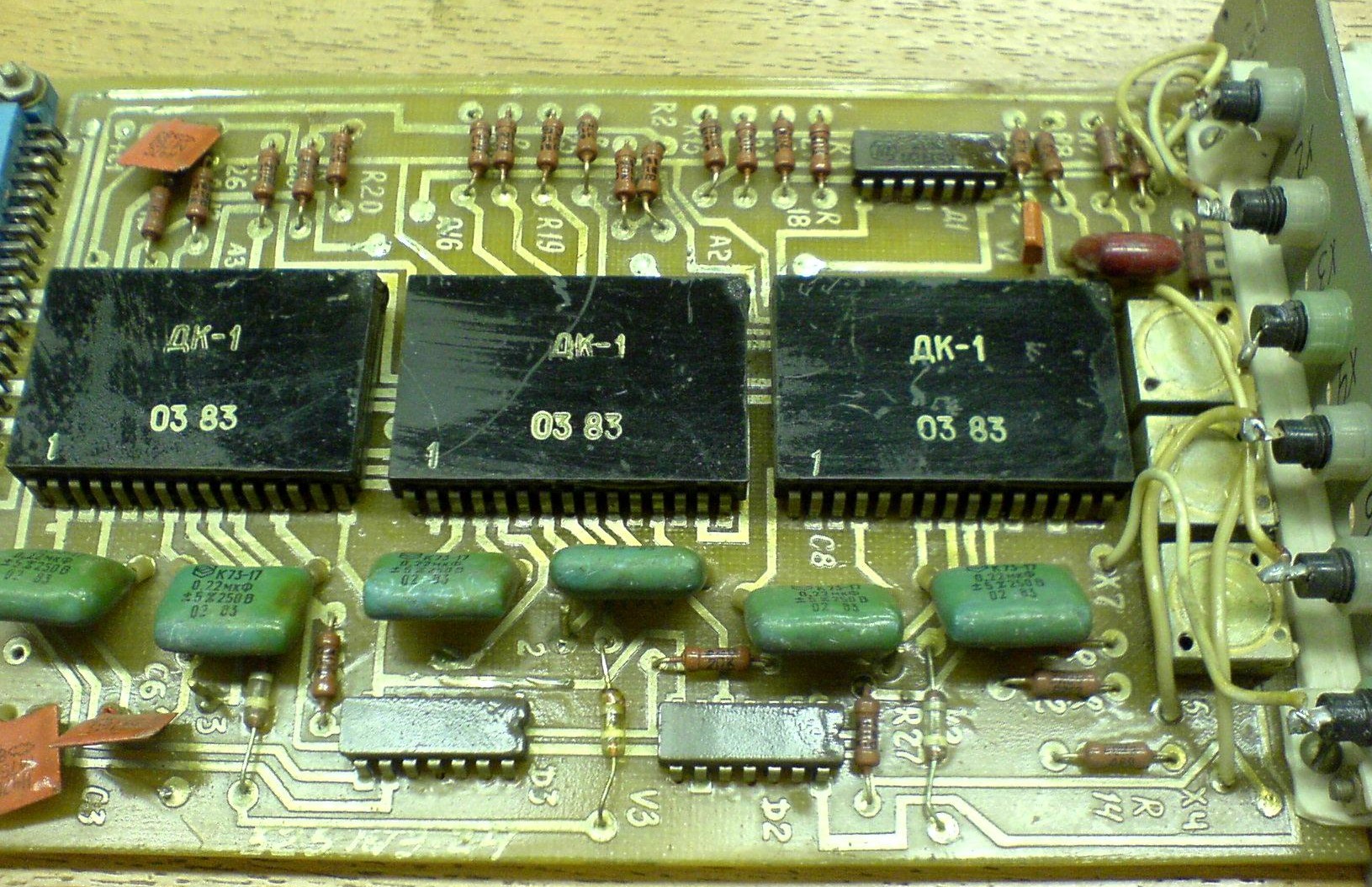

Формирование импульсов управления производится в ячейке каналов фaзового управления. Основными элементами данной ячейки являются три гибридные интегральные схемы-микросборки, каждая из которых представляет собой фазосмещающее устройство для тиристоров.

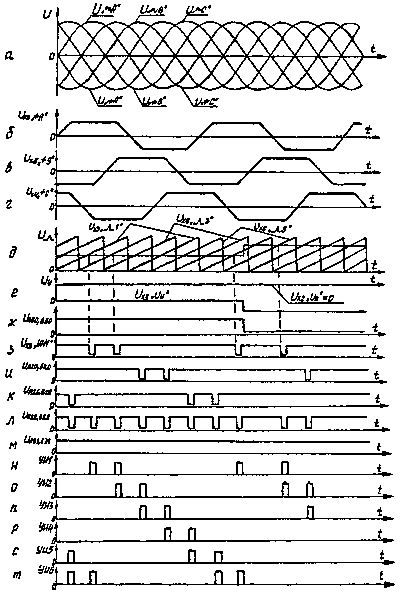

Входными сигналами каждой микросборки является синхронизирующее напряжение (рис. б,в,г) и напряжение управления, вырабатываемые ячейкой согласования.

Каждая микросборка выполняет следующие операции:

1) преобразует входное синхронизирующее напряжение в синхроимпульсы длительностью 150±50 мкс (см. сигнал на контрольных точках 1, 2, 3) в момент перехода синхронизирующего напряжения через нулевое значение;
2) формирует опорное пилообразное напряжение (рис. д);
3) производит сравнение опорного пилообразного напряжения и напряжение управления;
4) формирует импульс длительностью 0,45±0,1 мс в момент равенства опорного пилообразного напряжения и напряжения управления (рис. з,и,к);
5) производит суммирование импульсов своего и последующего каналов (рис. з,и,к);
6) осуществляет логический запрет импульсов управления по сигналам ячейки раздельного управления N125;
7) осуществляет запрет формирования импульсов на время переключения сигнала управления.


(фото Вячеслава Милованова)
