ДНД6

делитель ДНД6-10

(Д)елитель (Н)апряжения (Д)есятичный в гибридно-тонкопленочном исполнении; далее в названии входное сопротивление 10 или 11,11 МОм, класс точности (от 0,05 до 0,1).

Делители ДНД6 предназначены для использования в качестве масштабных преобразователей измеряемых напряжений во входных цепях электроизмерительных приборов и цепях обратной связи измерительных усилителей.

Они содержат четыре резистора, соединённые попарно в пластмассовом шовно-клеевом корпусе типа 157.29-1 корпус, и образующие коэффициенты передачи 0,001, 0,01, 0,1 и 1. Краткая справка, заводской паспорт на них, и ТУ 25-04 (ДЖЯ0.517.006)-81.

Разработаны они были в 1979 году ОТО 02 ВНИИЭП (г.Краснодар), производство первоначально было организовано на Хадыженском опытном заводе ВНИИЭП (в дальнейшем этот завод вошел в состав ПО "Краснодарский ЗИП").

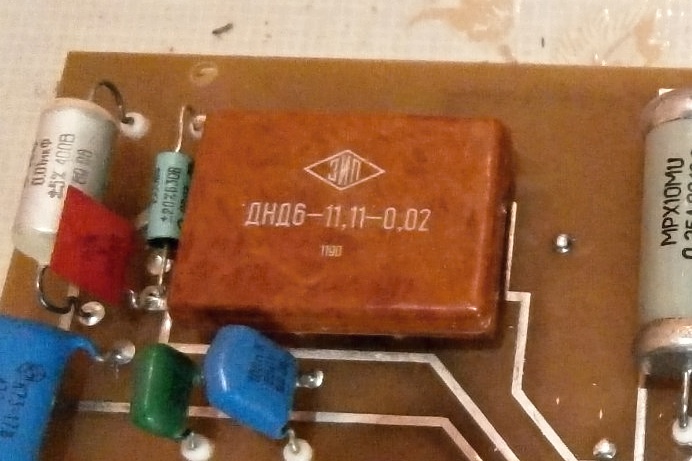

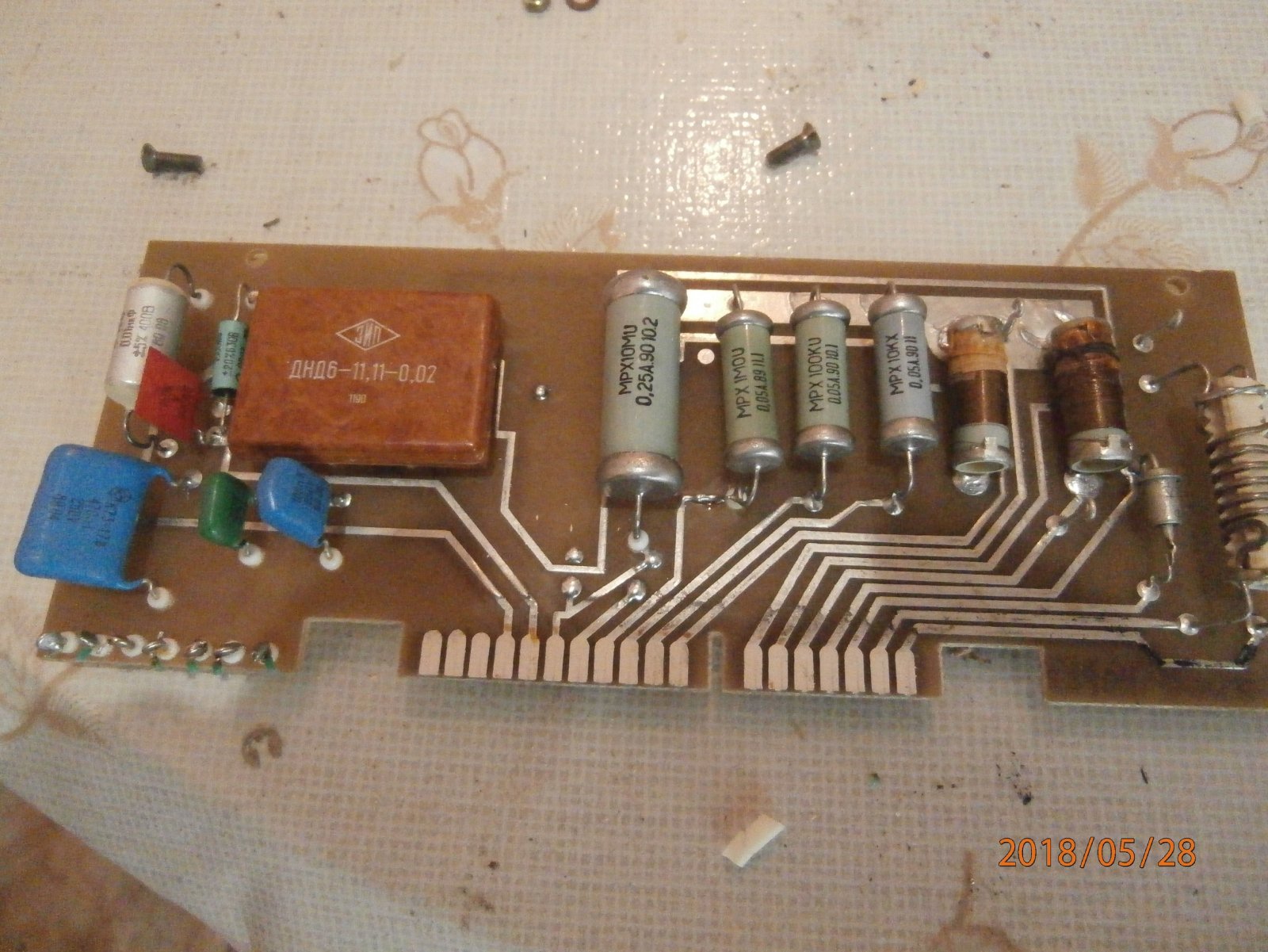

ДНД6-11,11, к примеру, применялся в составе комбинированного цифрового измерительного прибора Щ301-1:

делитель ДНД6-11,11
(фото с Форума радиодеталей)

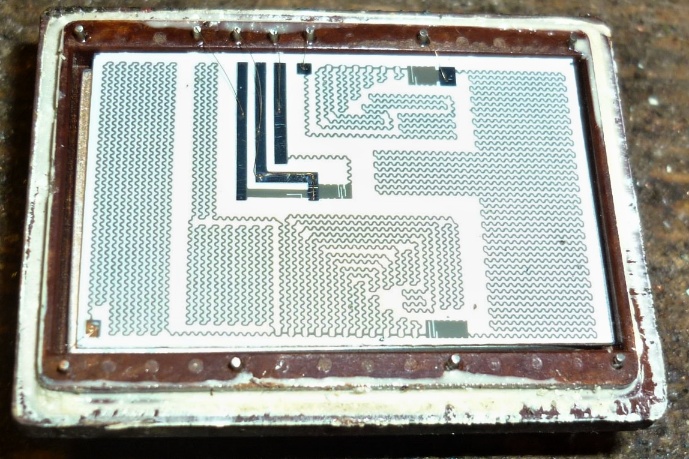

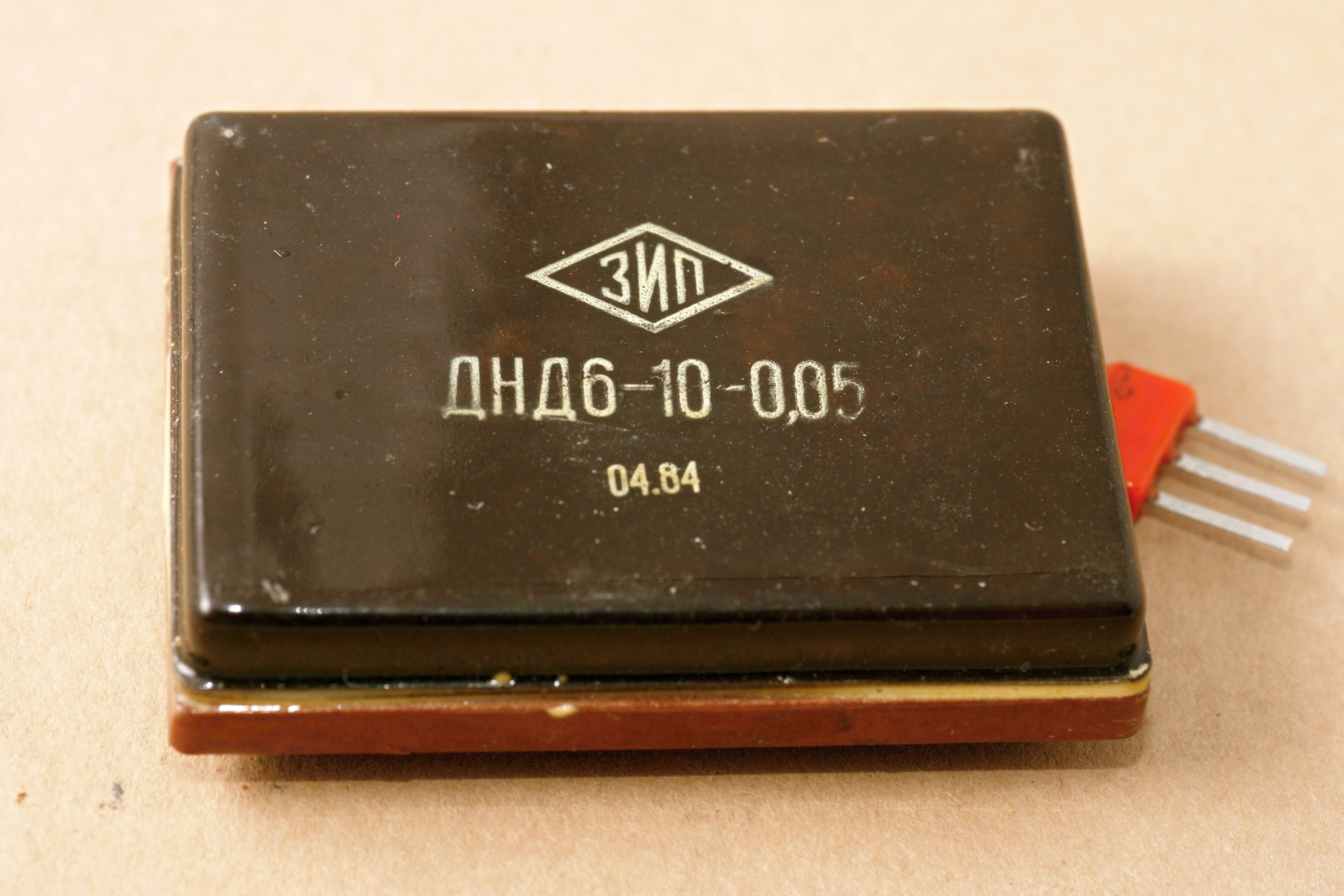

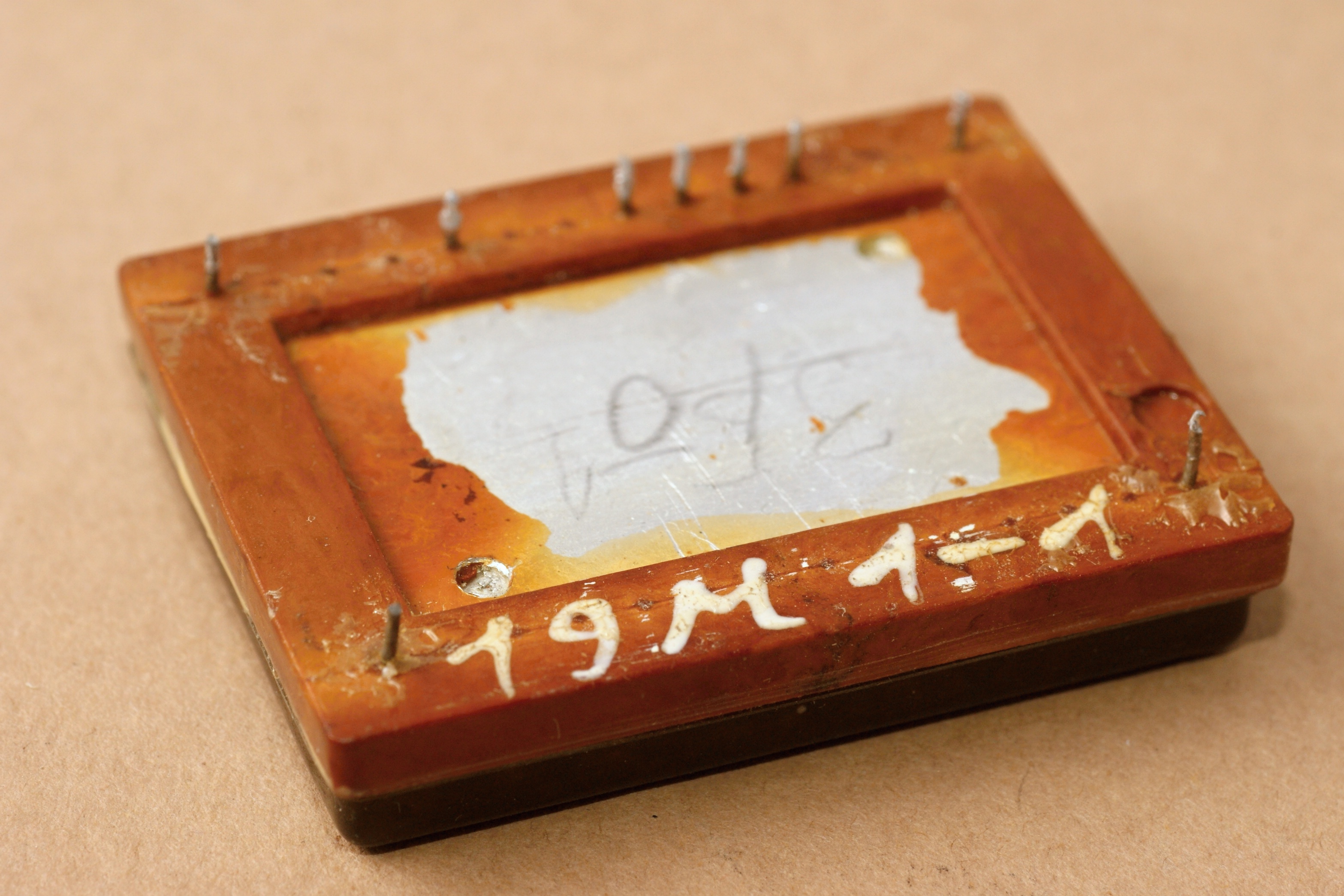

делитель ДНД6-10

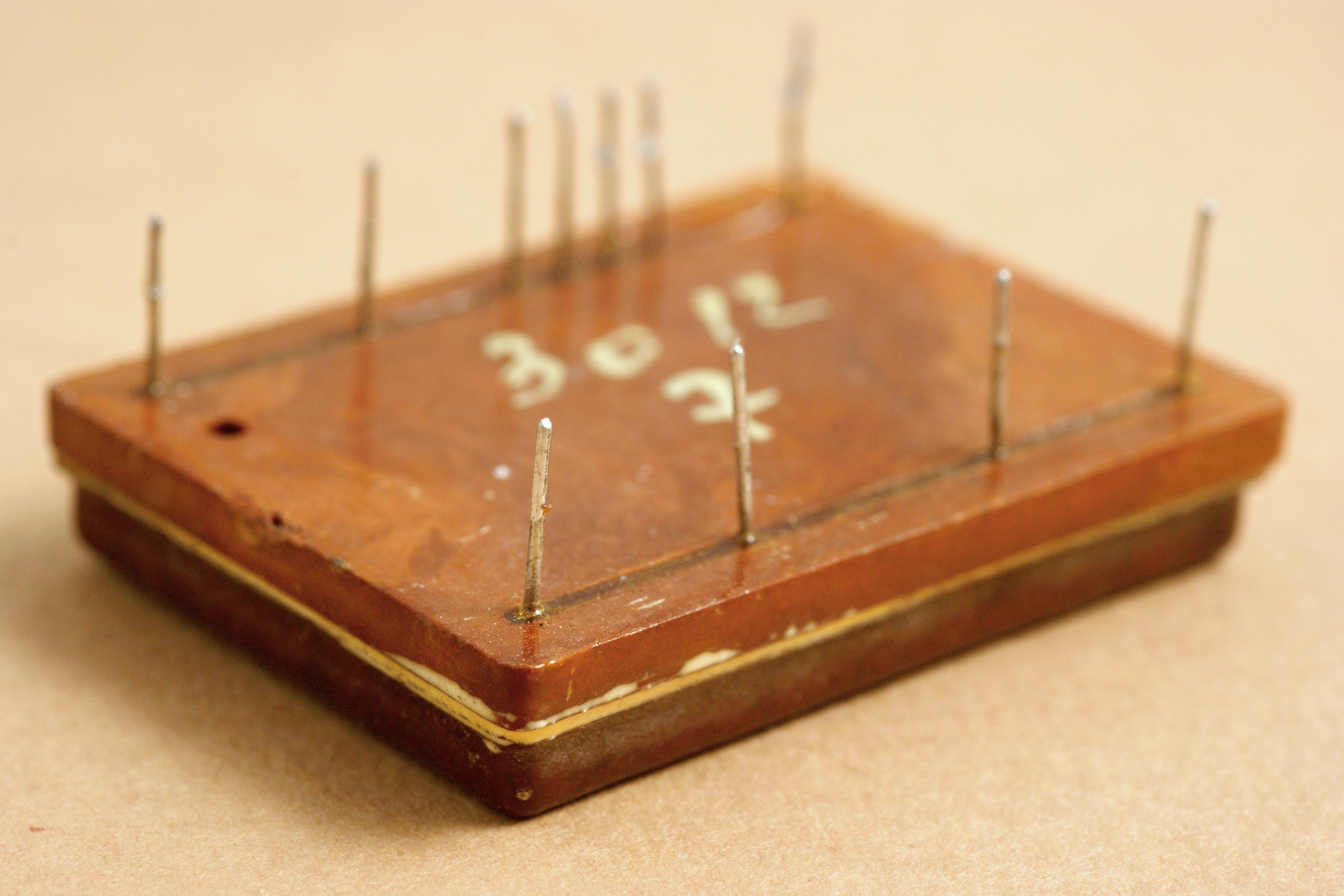

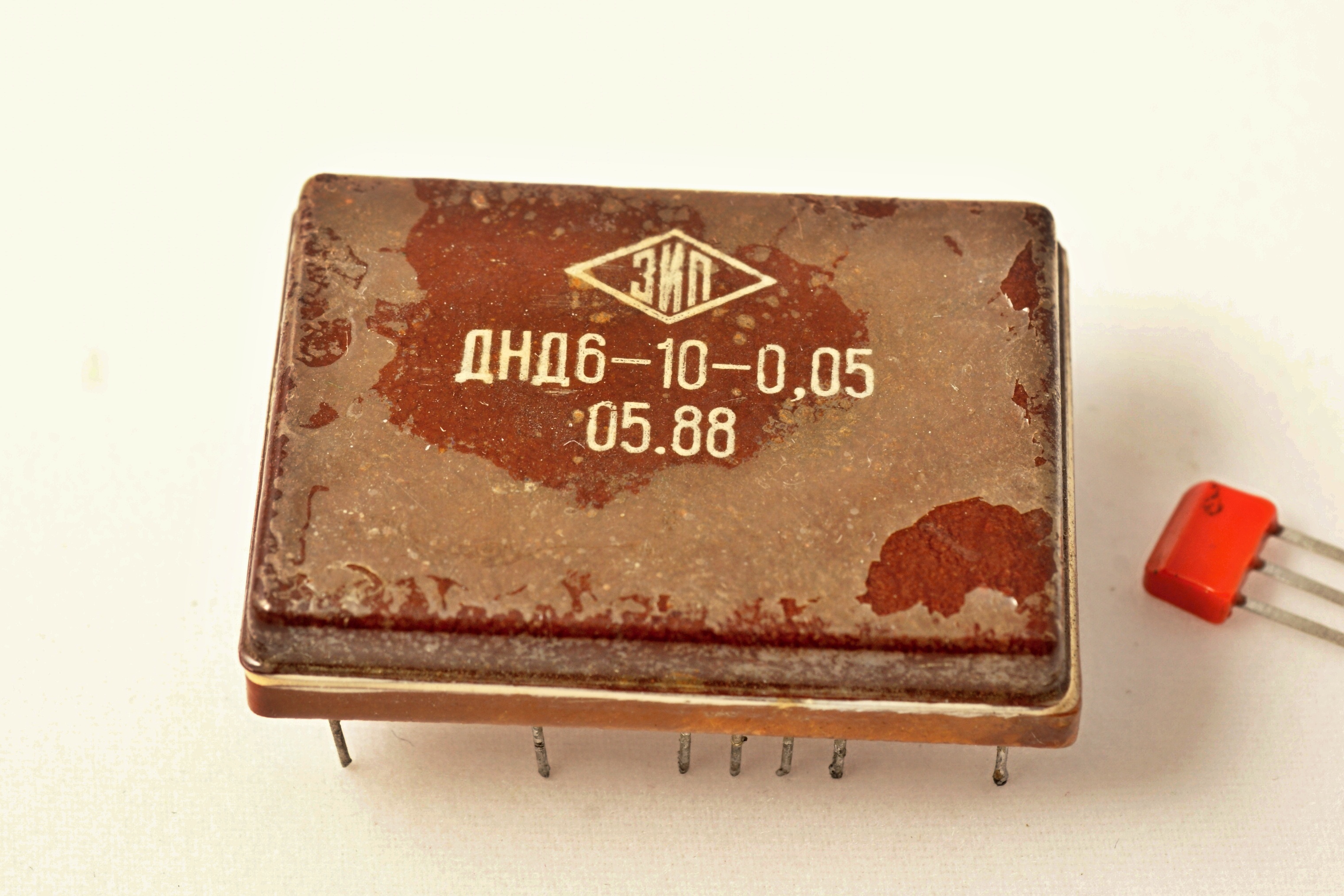

делитель ДНД6-10

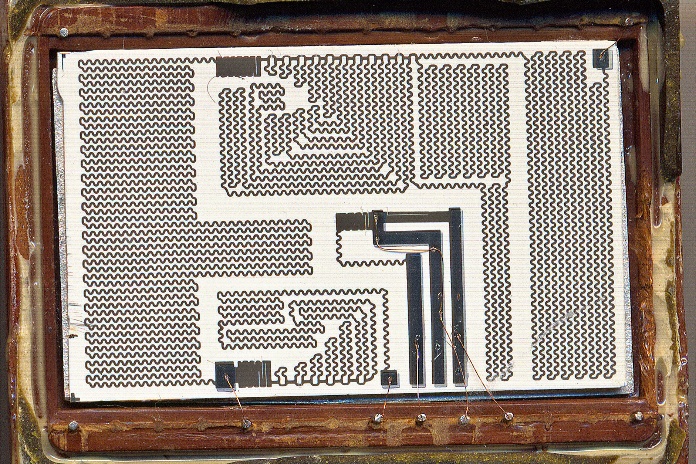

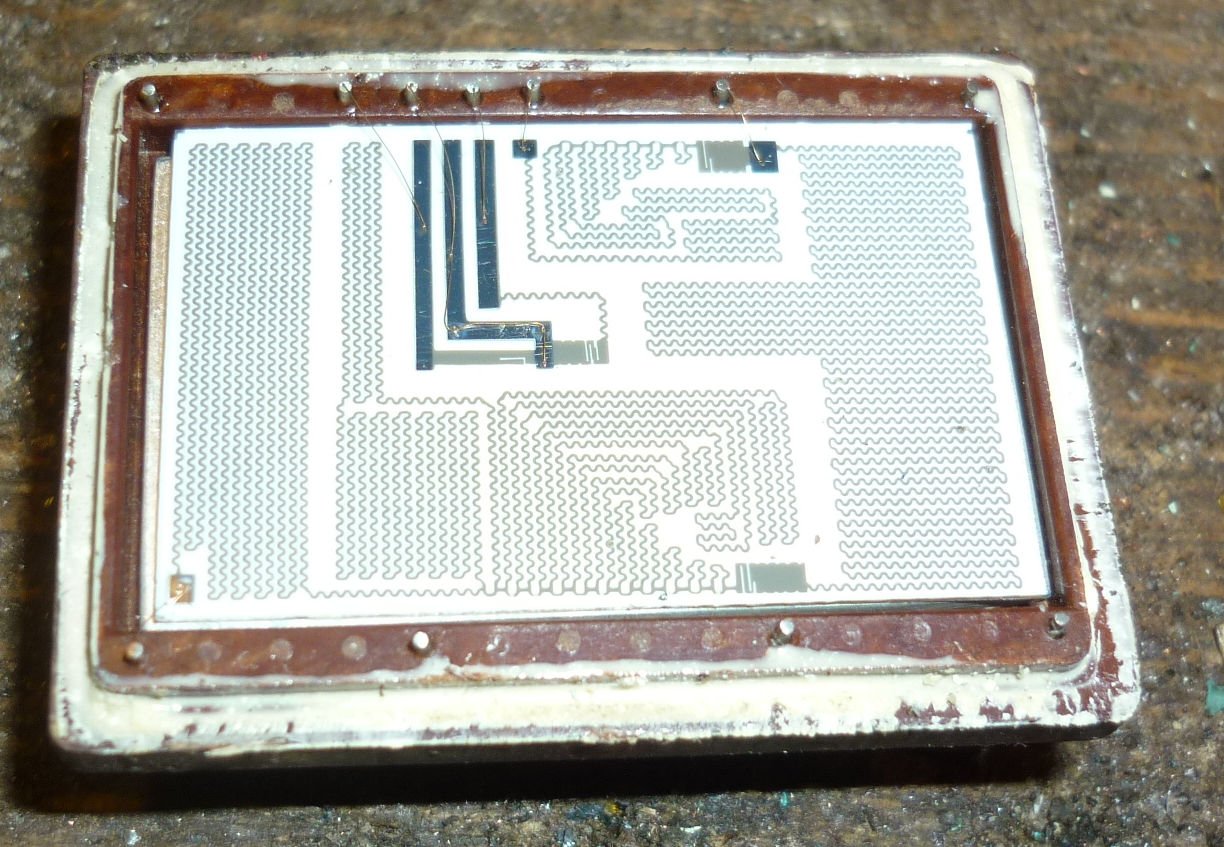

делитель ДНД6-10
(фото Александра Назаренко)

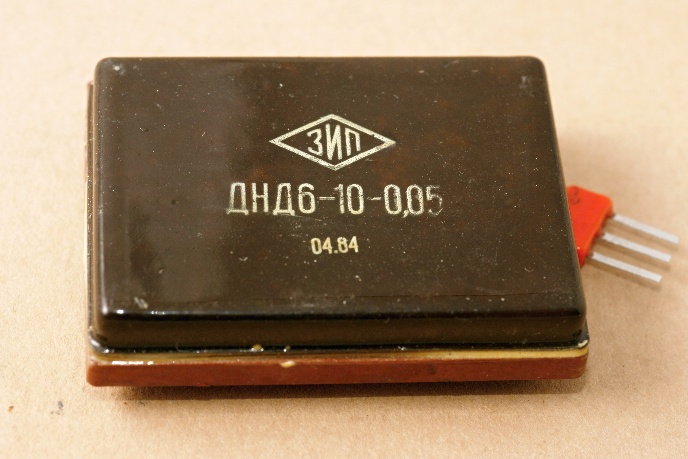

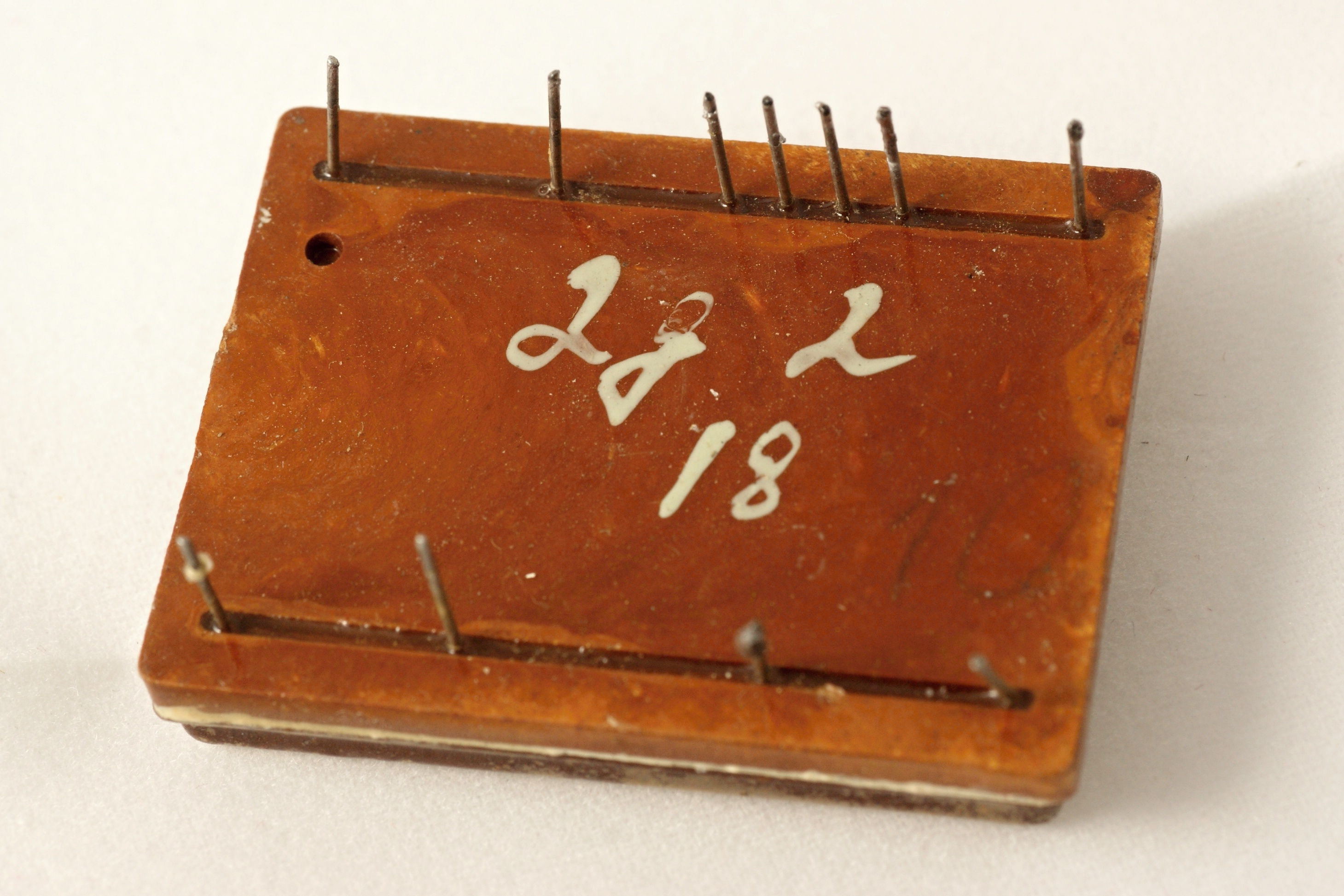

делитель ДНД6-10
(фото с Форума радиодеталей)

ДНД6-11,11:

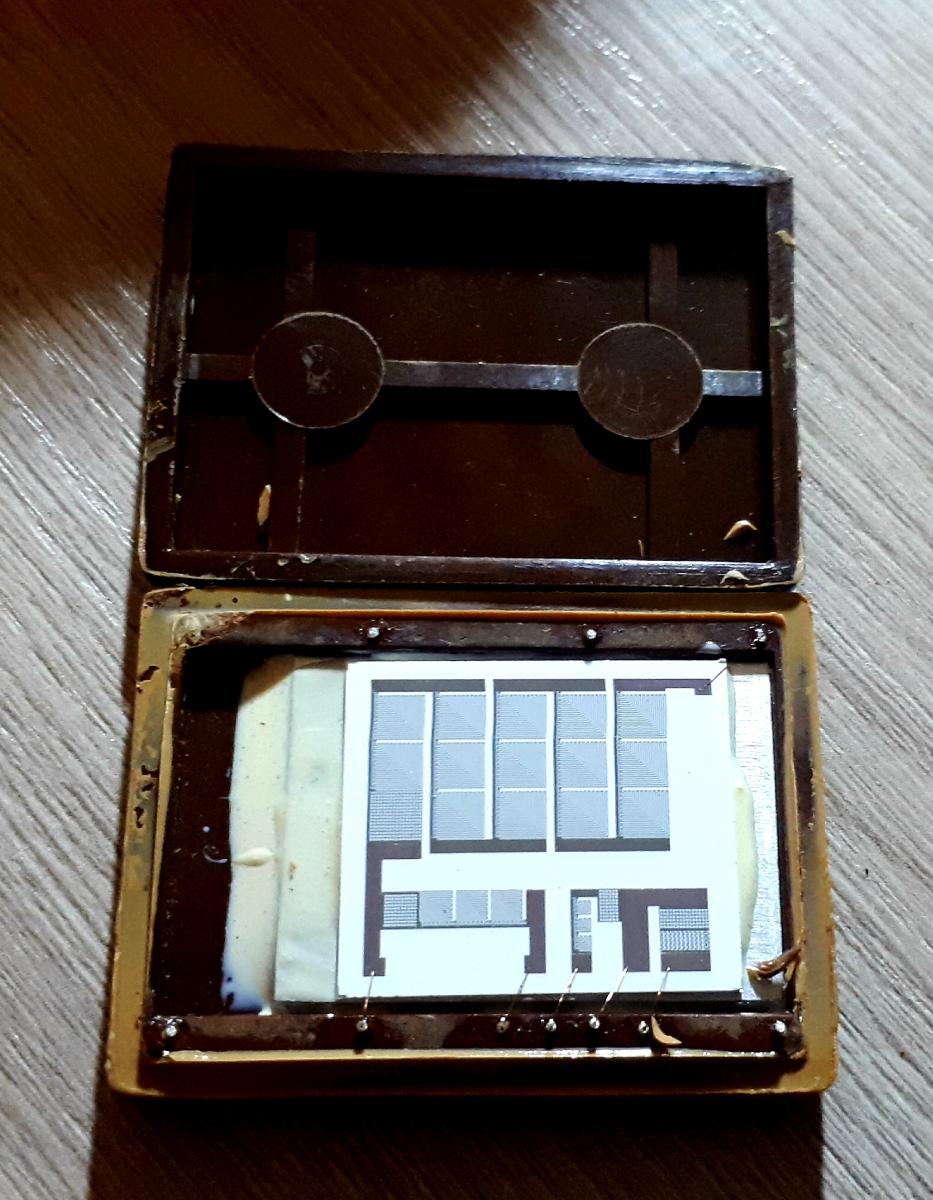

делитель ДНД6-11,11
(фото с Форума радиодеталей)

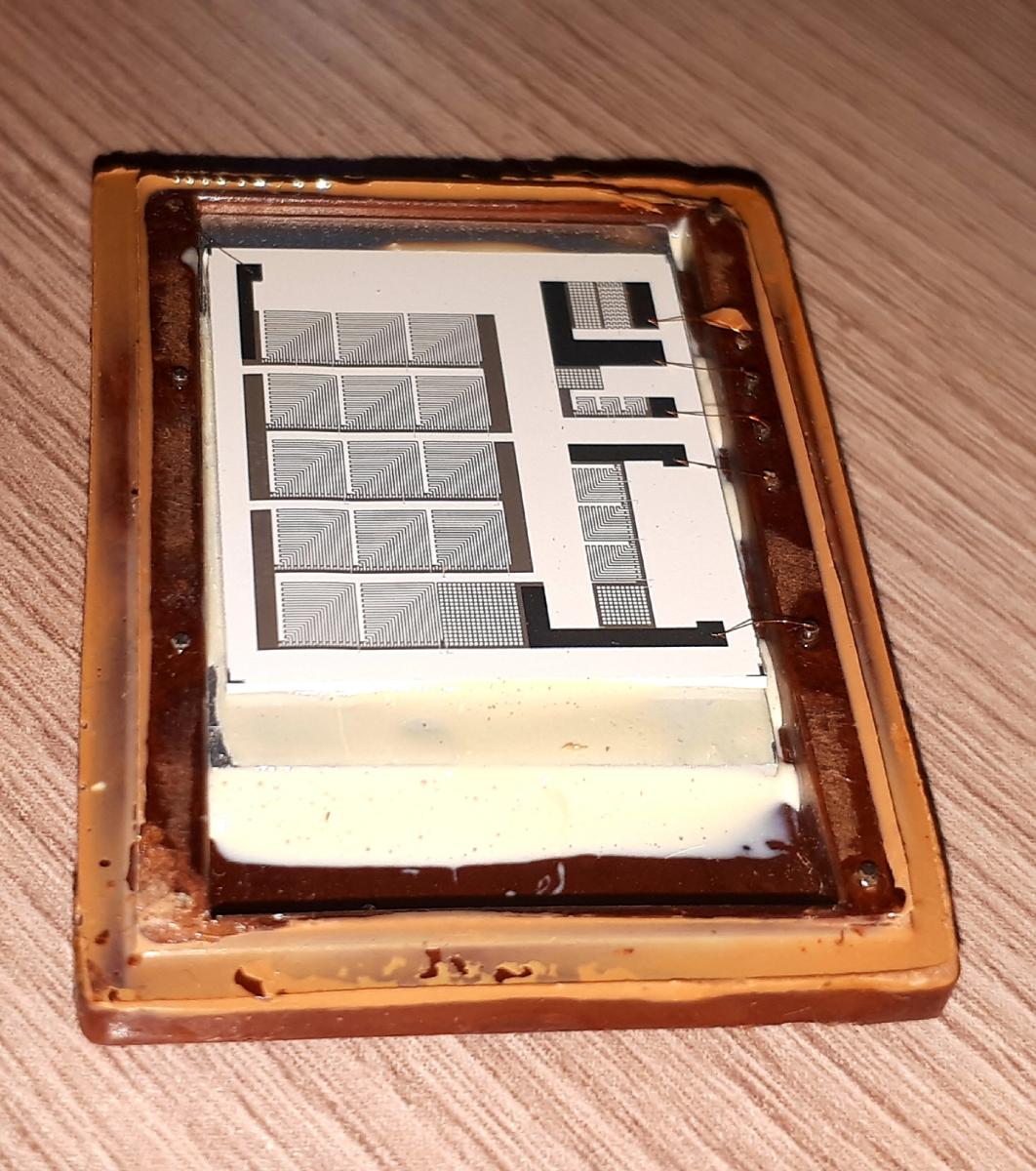

делитель ДНД6-11,11
(фото с Форума радиодеталей)

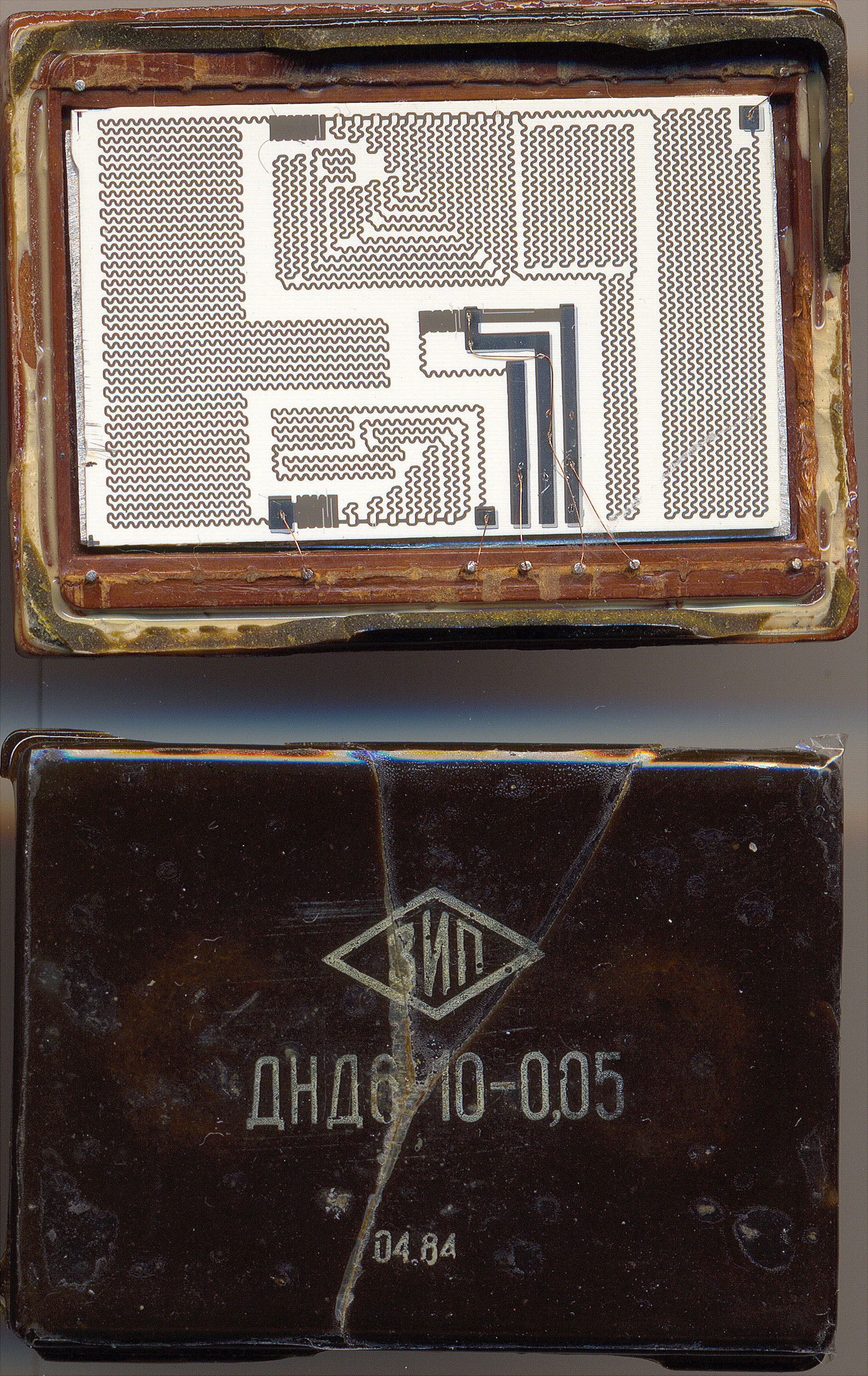

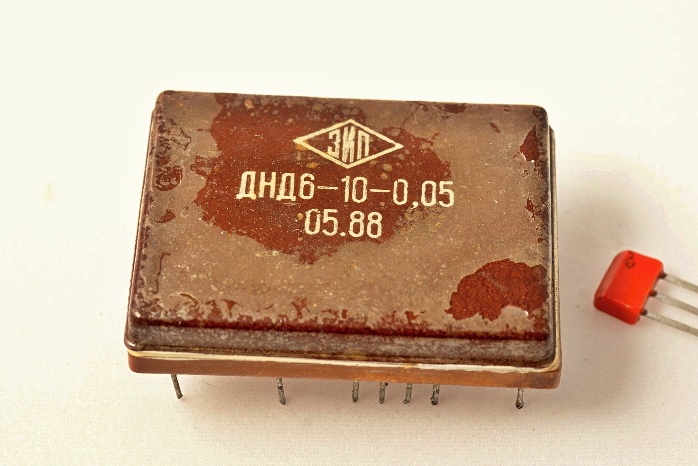

делитель ДНД6-10

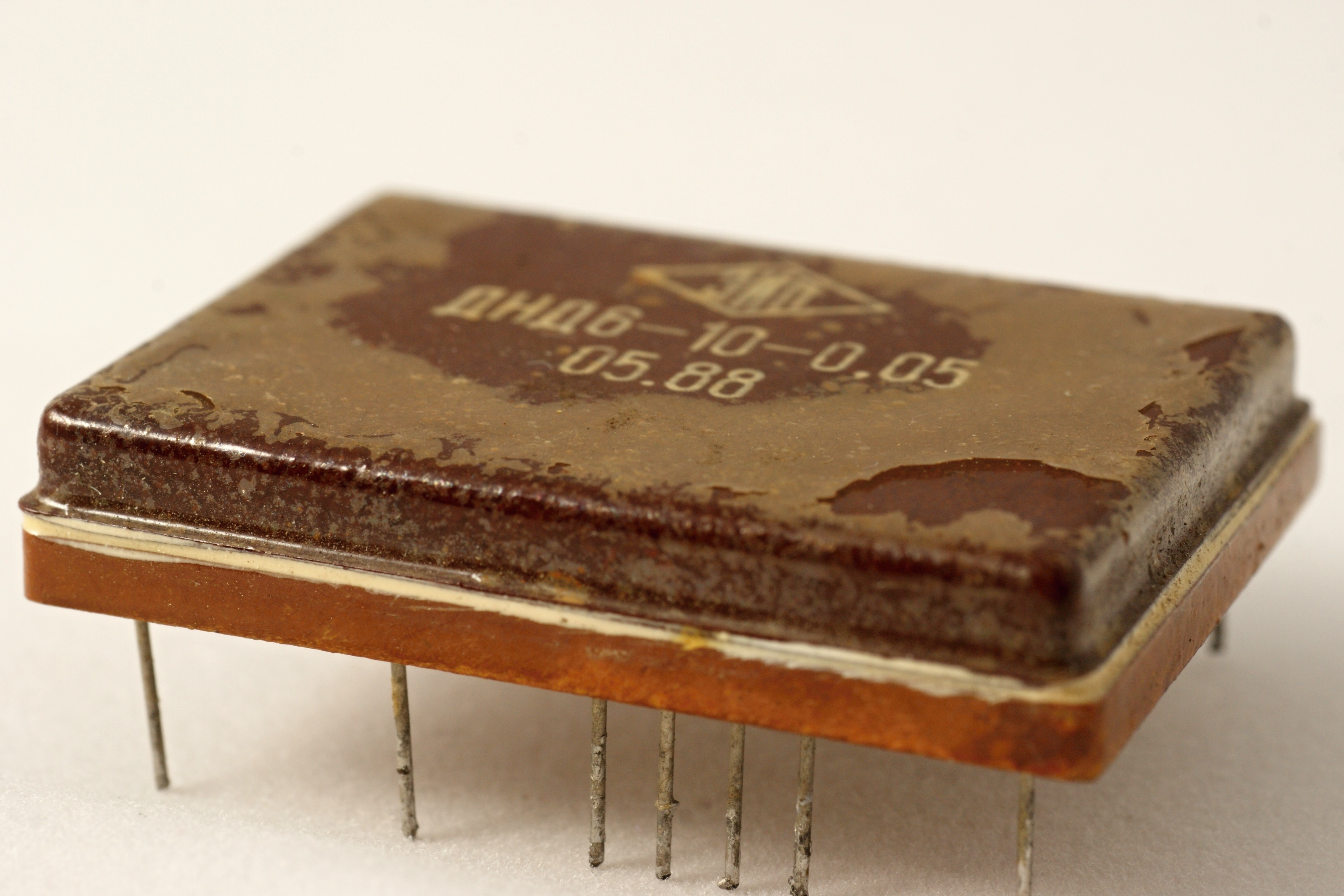

делитель ДНД6-10

делитель ДНД6-10

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
