DT1612

транзистор DT1612

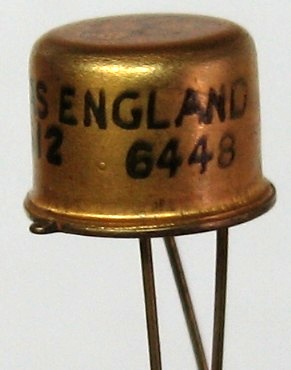

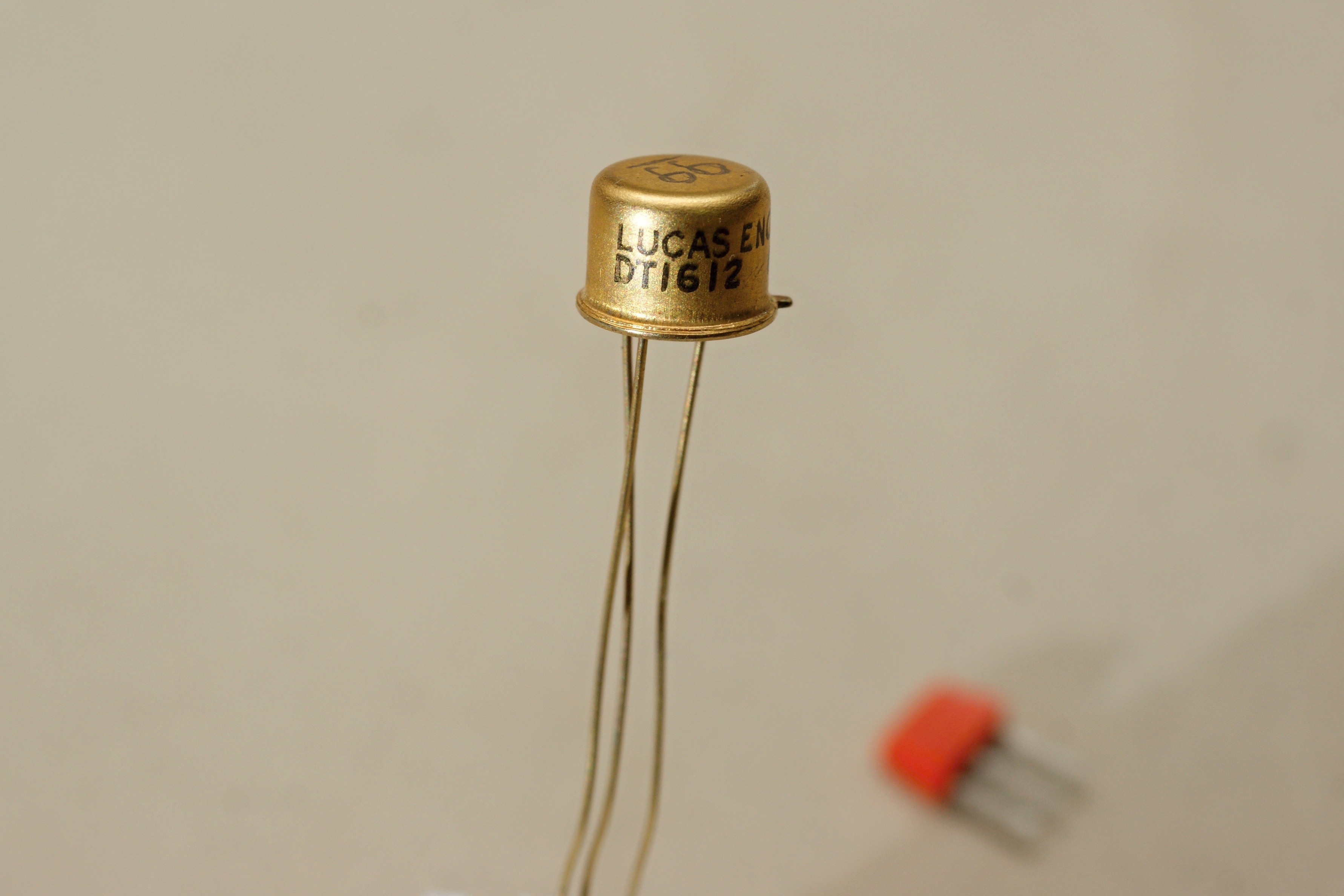

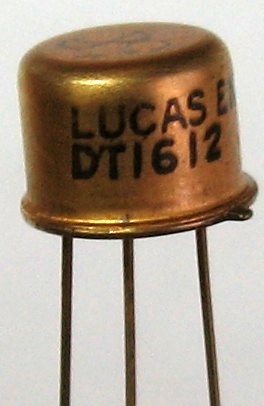

Не сказать, чтоб очень уж необычный, но всё же достаточно старый и редкий маломощный кремниевый n-p-n транзистор малоизвестной ныне английской фирмы Lucas Semiconductors.

Электрические параметры

Коэффициент усиления h21Э - не менее 20
Граничная частота усиления по току в схеме ОЭ - 2 МГц
Напряжение коллектор-эмиттер в режиме насыщения - не более 3 В
Максимальное напряжение коллектор-база - 75 В
Максимальное напряжение эмиттер-база - 1 В
Максимальное напряжение коллектор-эмиттер - 75 В
Максимальный ток коллектора - 20 мА (по некоторым источникам 25 мА)
Максимальная рассеиваемая мощность - 100 мВт
Температура окружающей среды -40...+125 °С

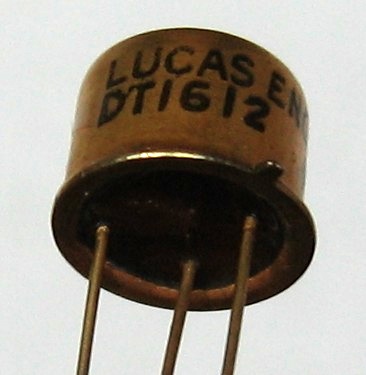

Корпус (TO-5) очень похож на корпуса более поздних отечественных приборов - транзисторов 2П302, тиристоры КУ104, оптроны АОР104 и тому подобные...



Источники

1. А. Родин. Справочник по зарубежным транзисторам. - "Солон", Москва, 1998 (Серия "Ремонт", выпуск 21).
