ДЮБЛ (тип Дюбилье?)

Интересный довоенный тип конденсаторов. По радиодеталям этого периода информации почти нет, вот и по этому тоже - ничего. Предположительно - это сокращенное название "конденсаторов типа Дюбилье", с первой половины 20-х годов выпускались такие высоковольтные слюдяные конденсаторы. Название было взято от английской фирмы Dubilier Condenser Co., с образцов продукции которой они были скопированы.

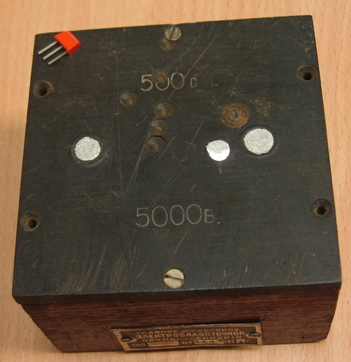

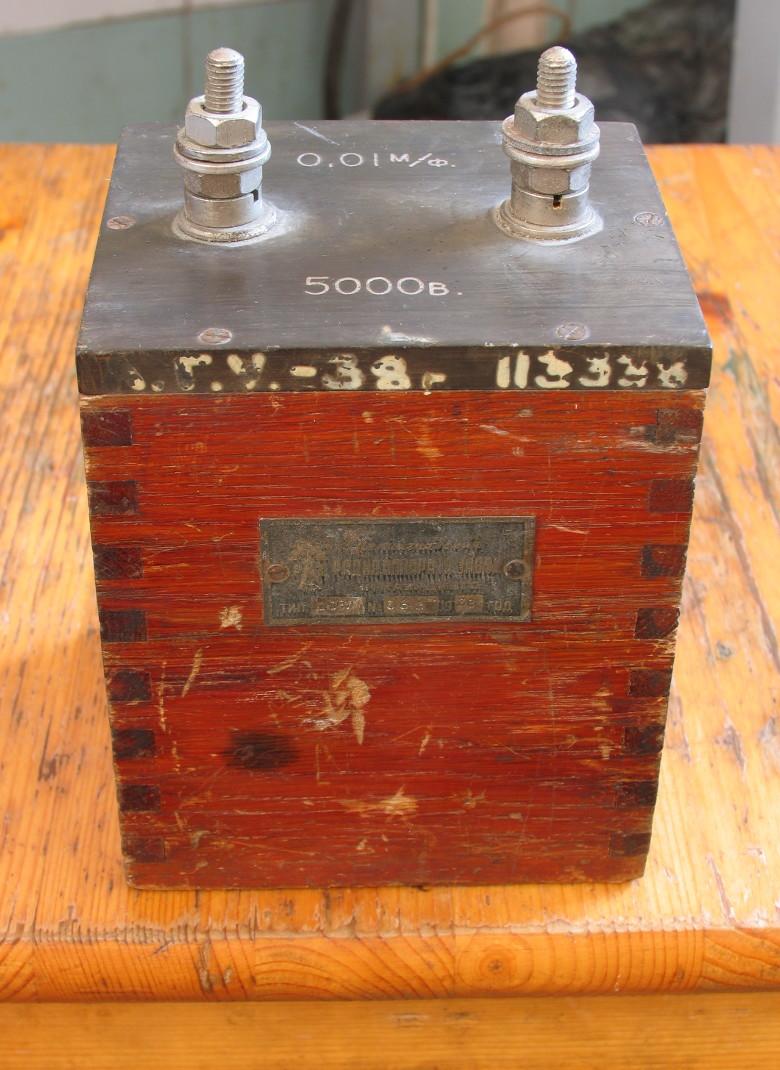

Что интересно - у одного емкость обозначена привычным (ну, почти ;)) ) нам способом, в Фарадах; а у второго, неожиданно - в сантиметрах! дело в том, что в системе СГСЕ единицей емкости служил сантиметр. 1 сантиметр ёмкости — это электрическая ёмкость шара с радиусом 1 сантиметр, помещённого в вакуум = 1/9х10-11 Ф = 1,11… пФ. То есть емкость этого конденсатора в привычном нам исчислении равнялась 555,(5) пФ.

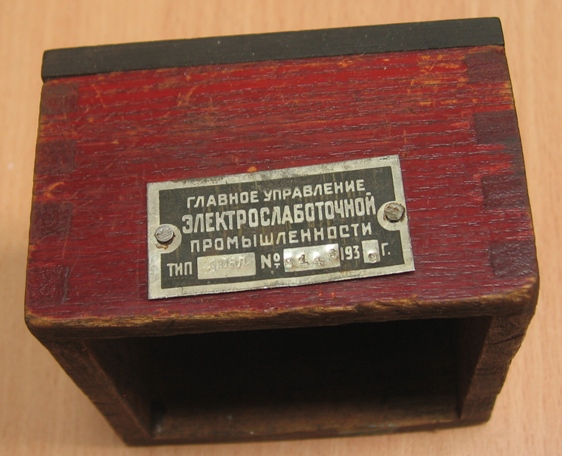

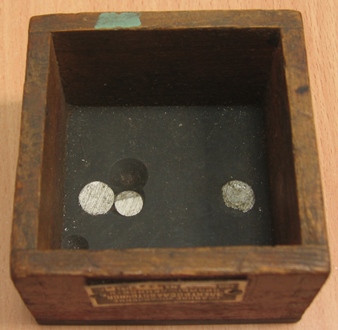

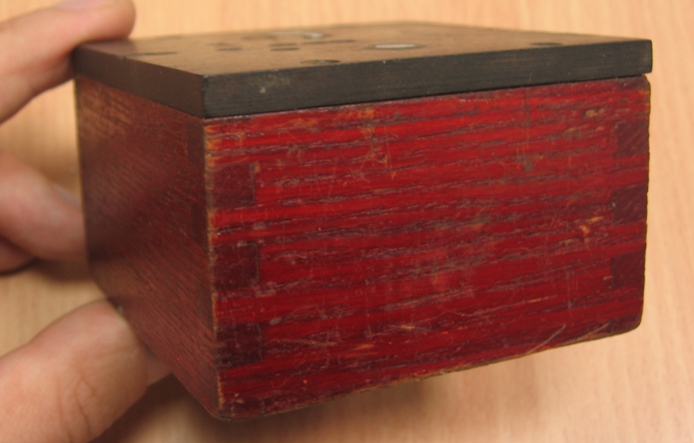

(фото от Alex_lv)

Вот что пишут про подобные конденсаторы на форумах:
"Слюдяной. Обкладки - фольга из свинца с небольшим количеством олова."

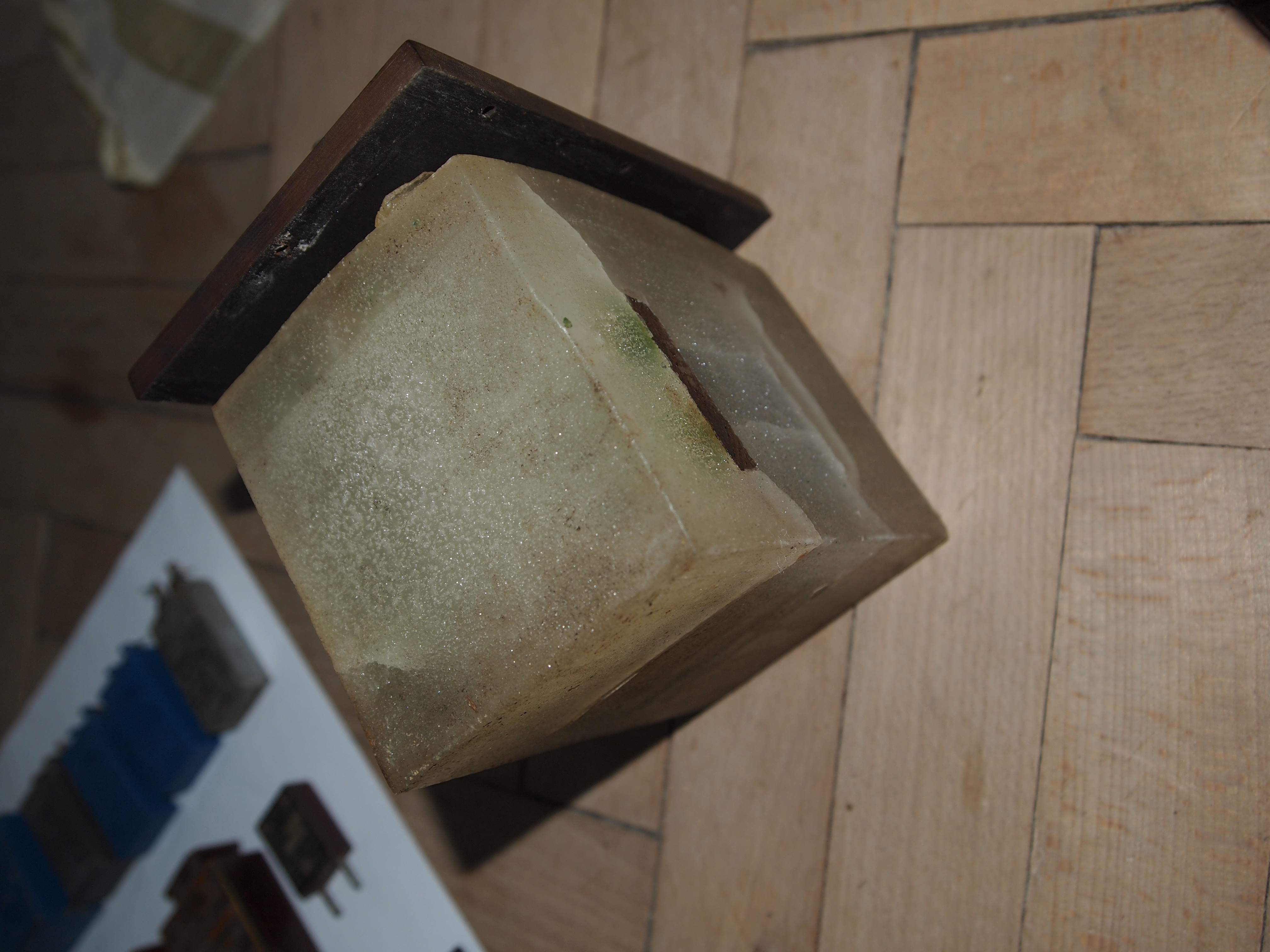

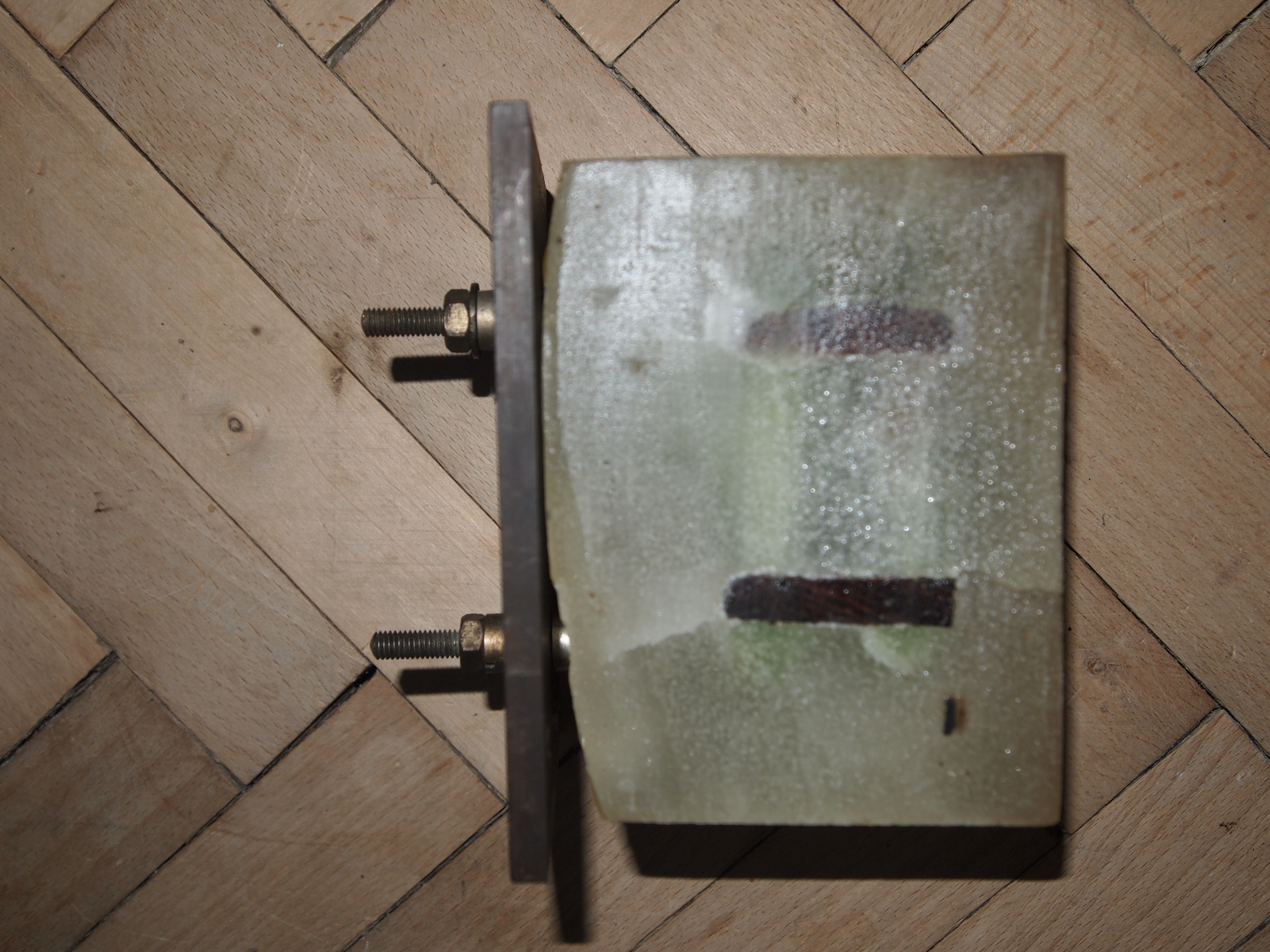

"Когда-то через мои руки проходил подобный капик, только более нового образца. Тоже деревяная коробка. Внутри всё было залито смолой, с трудом расковыряв которую, я обнаружил опупенную батарею маленьких слюдяных капиков, стянутую шпильками. Огромное кол-во слюдяных пластинок и фольги."

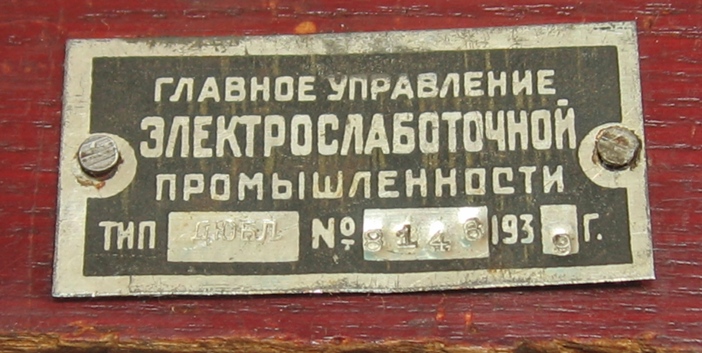

(фото от Alex_lv)

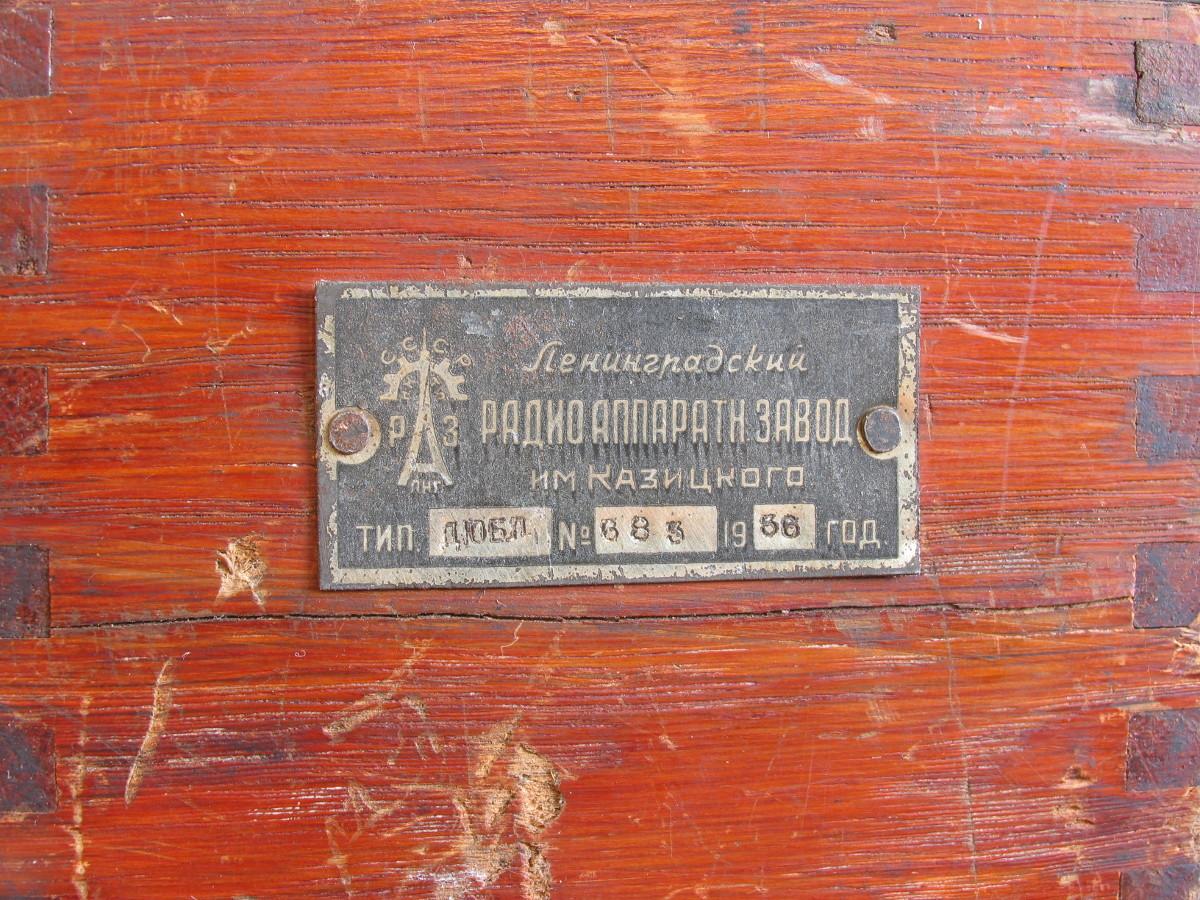

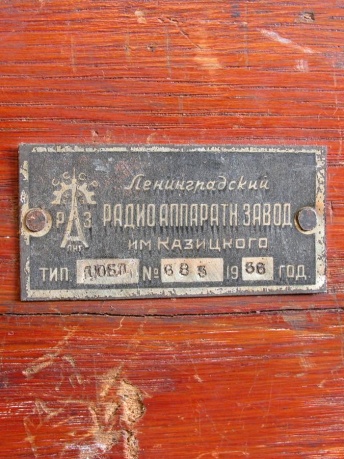

Производитель неизвестен. Но, скорее всего, он тот же, что и у второго образца - Ленинградский радиоаппаратный завод им.Казицкого.

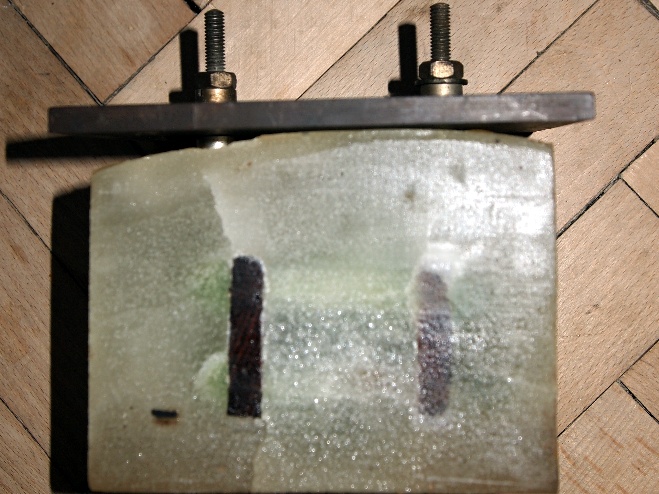

(фото из журнала pan satyrus)

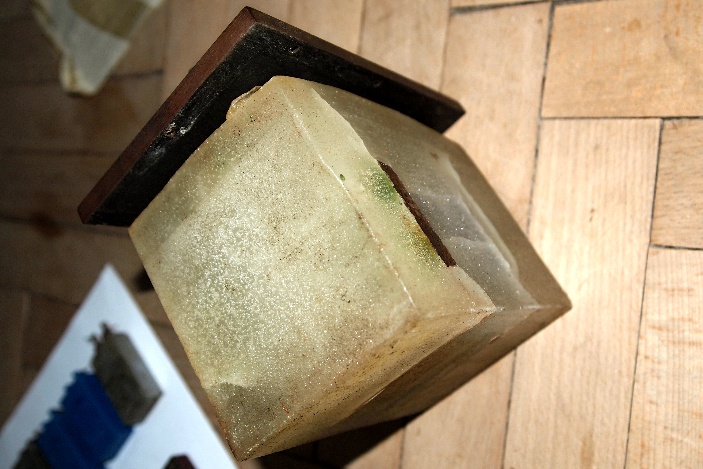

(фото из журнала pan satyrus)
