ЭР-3-Н

Весьма старый тип реле - судя по тому, что справочные данные на него датированы 1963 годом.

Разработчик их довольно экзотичен для реле, это ОКБ ленинградского завода № 287 МАП, в дальнейшем ставшее НИИ-131, а ныне часть НПО "Ленинец". Соответственно, и применение этих реле было - по крайней мере изначально - авиационное.

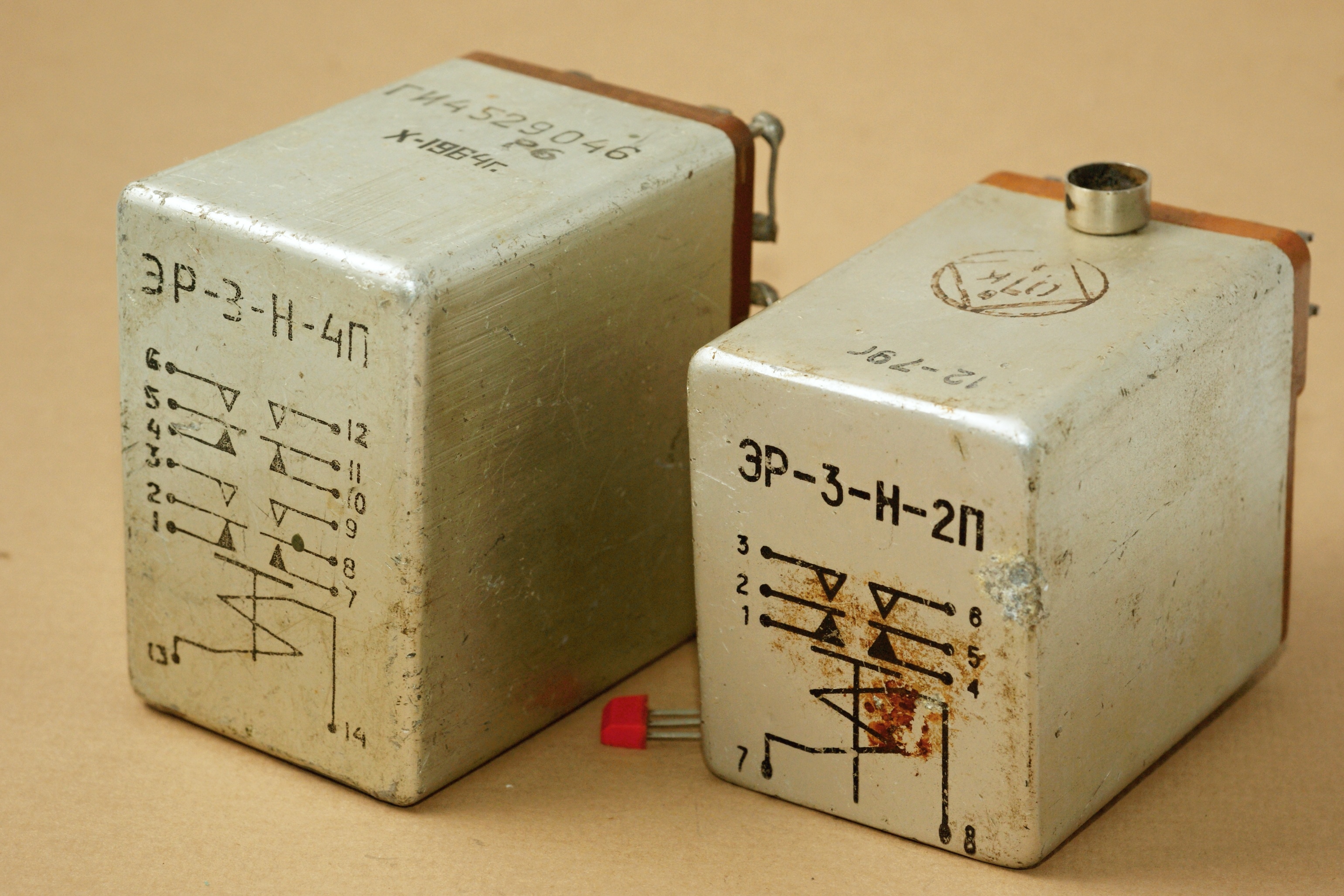

Реле эти выпускались с набором из двух либо четырех переключающих контактов, которые могли коммутировать токи до 10 А с переменным напряжением не более 300 В. Как отдельную особенность, справка упоминает повышенную теплоустойчивость, при этом эксплуатироваться реле могли при температуре до +100°С, а допустимый нагрев обмотки составлял +180°С.

Примечательно, что на ЭР-3-Н установлены довольно маленькие гарантийные сроки, как хранения (2 года), так и службы (500 часов).

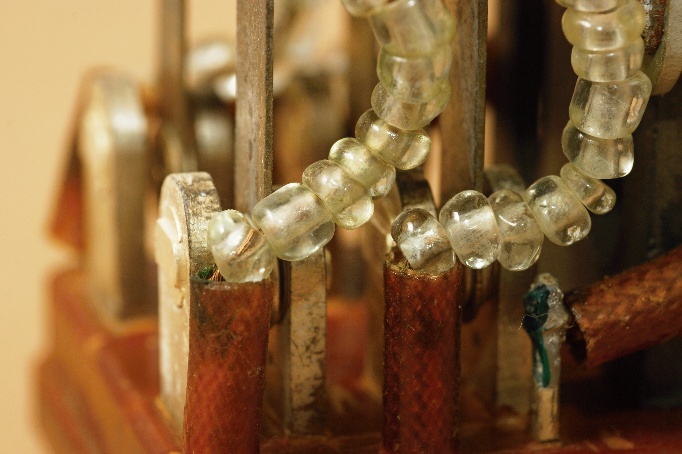

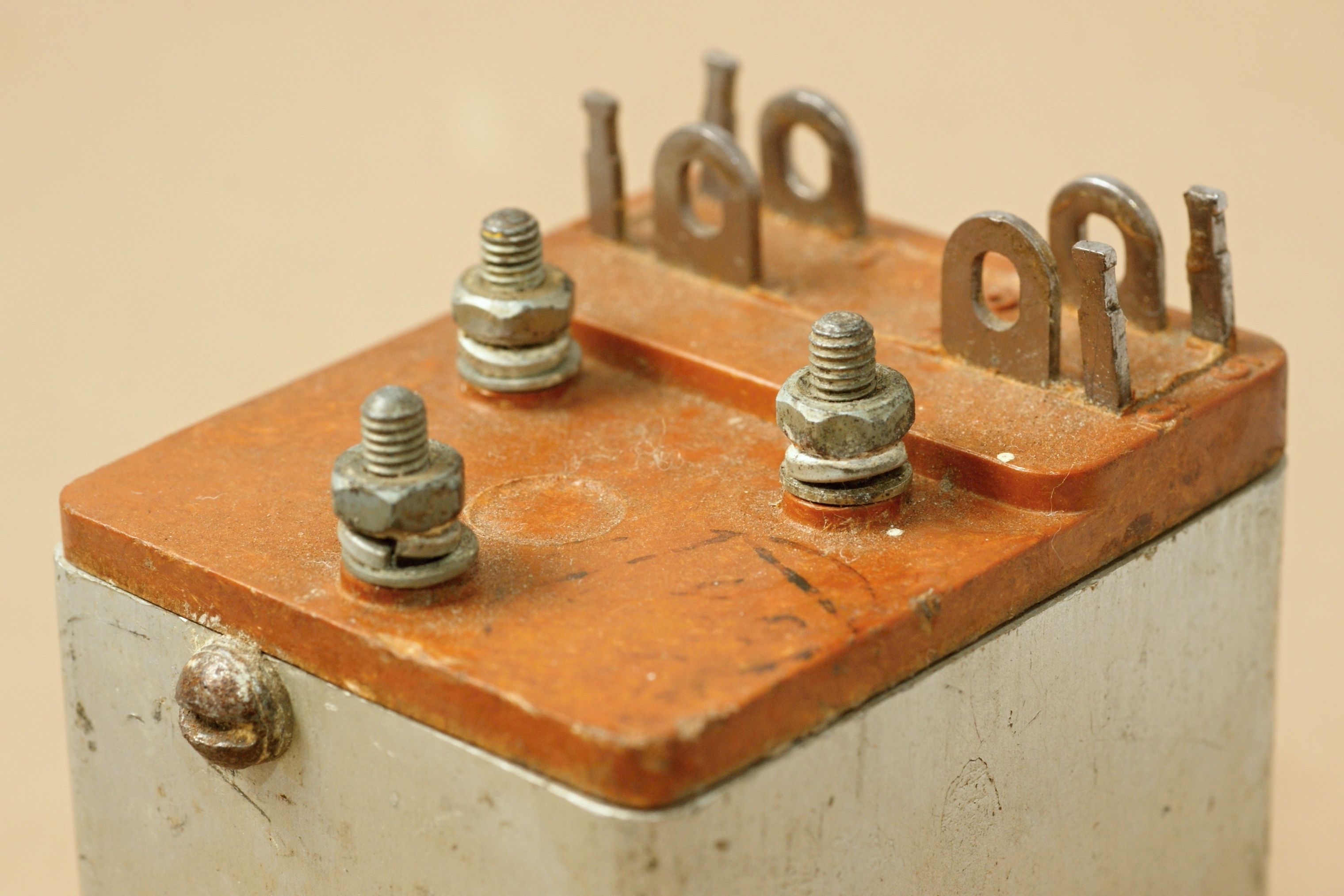

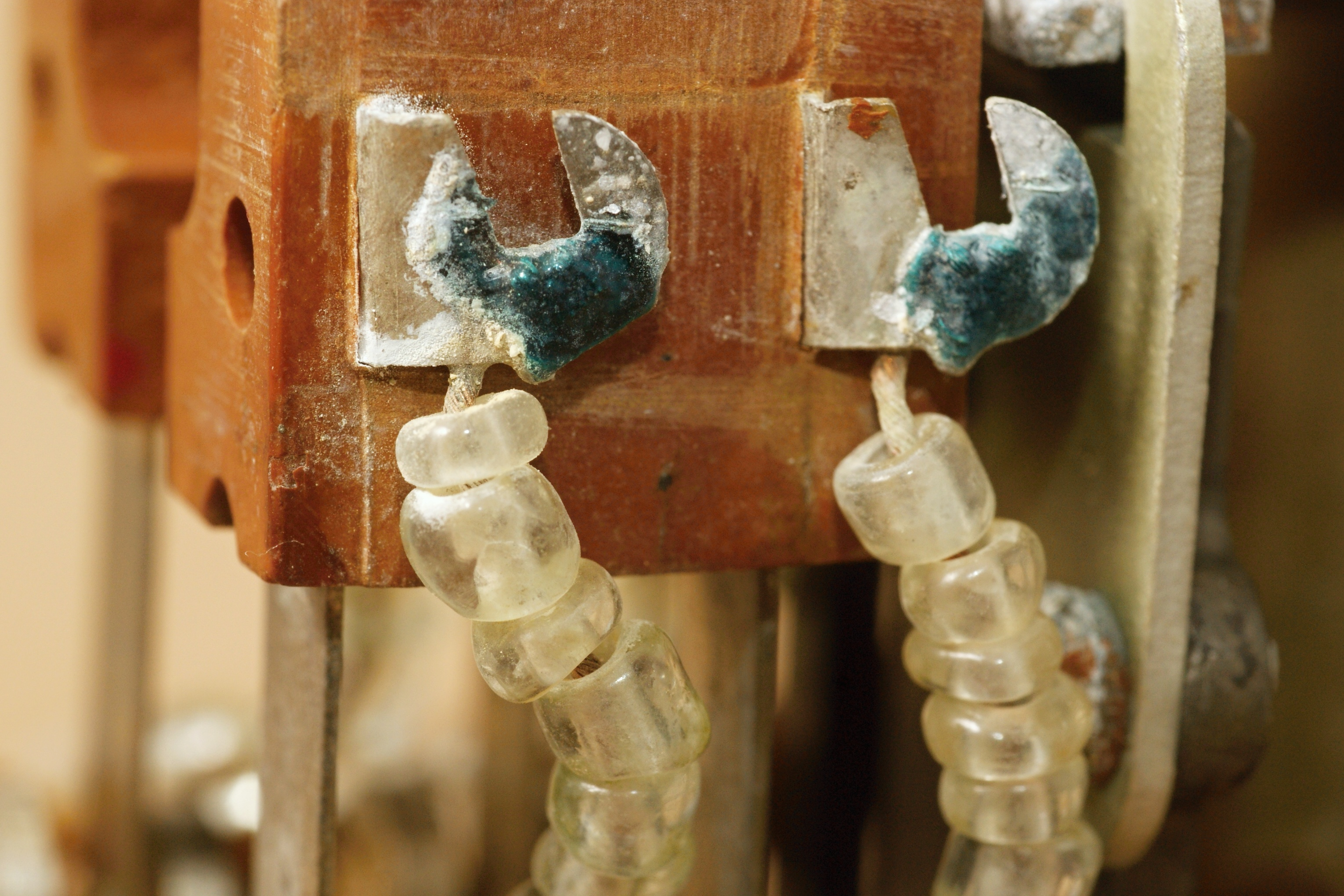

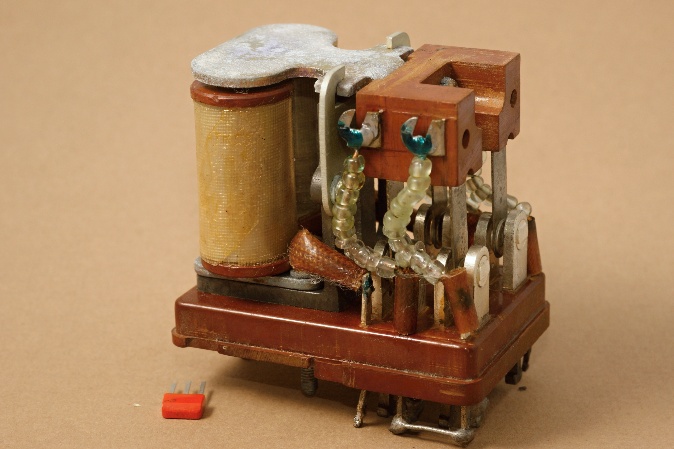

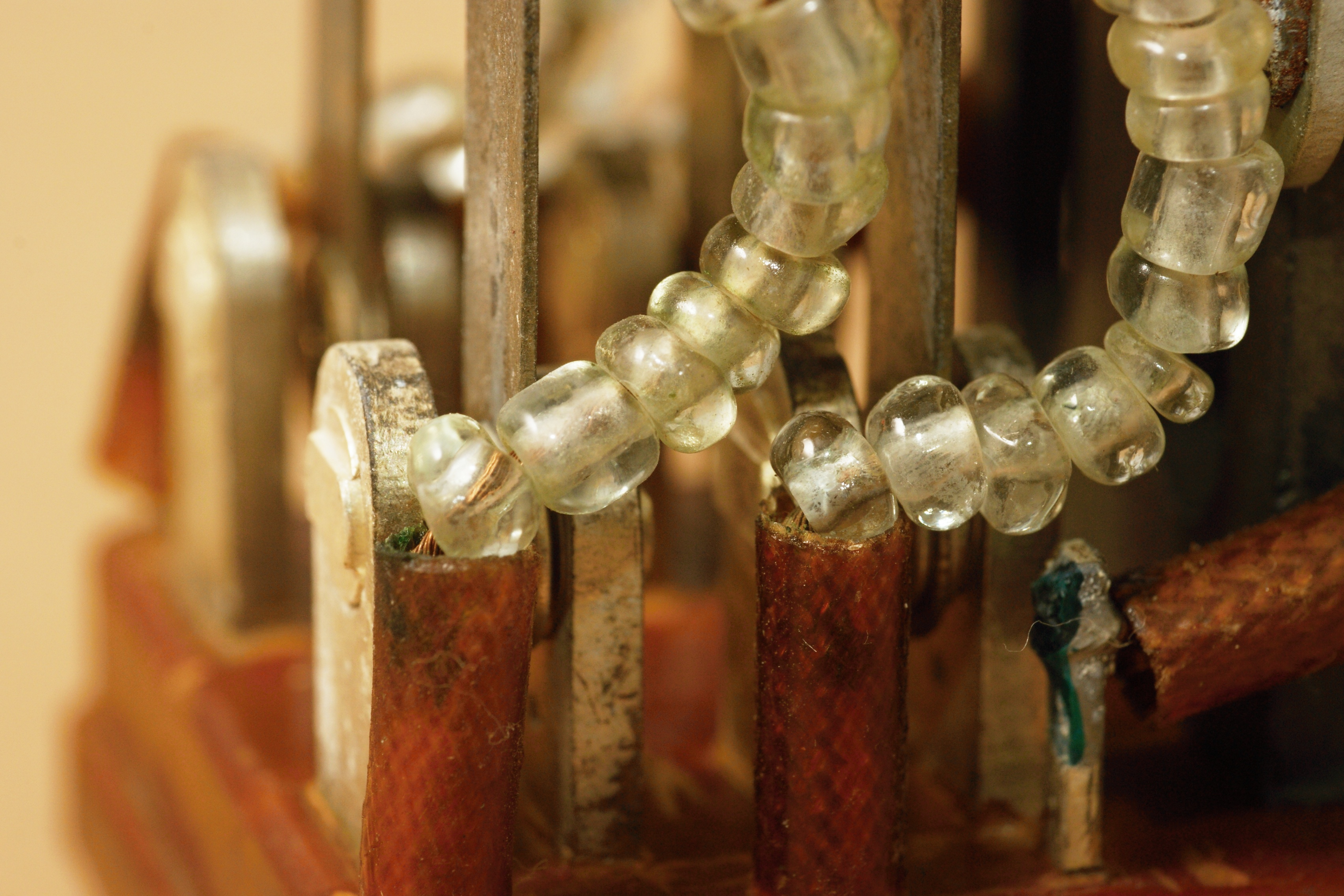

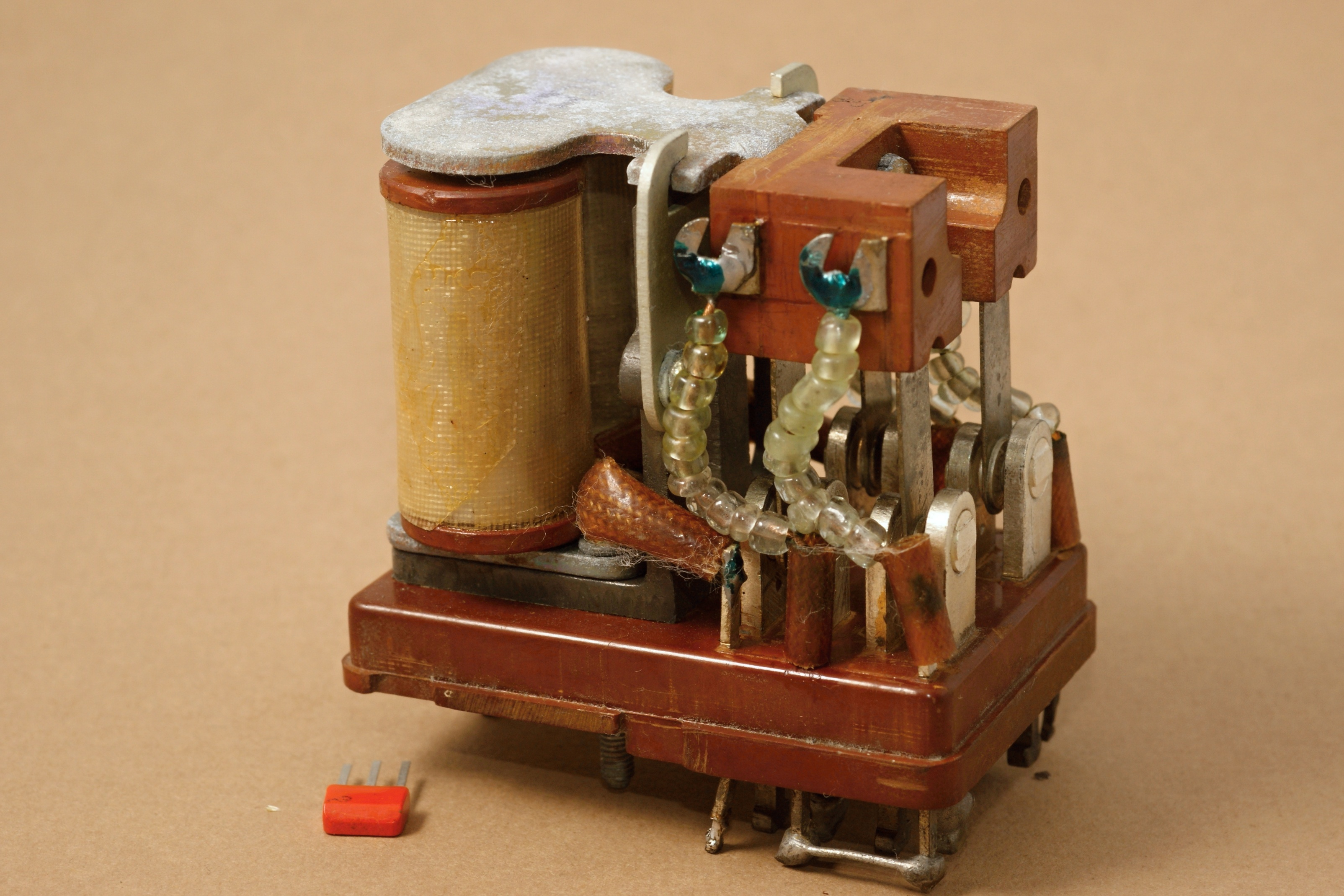

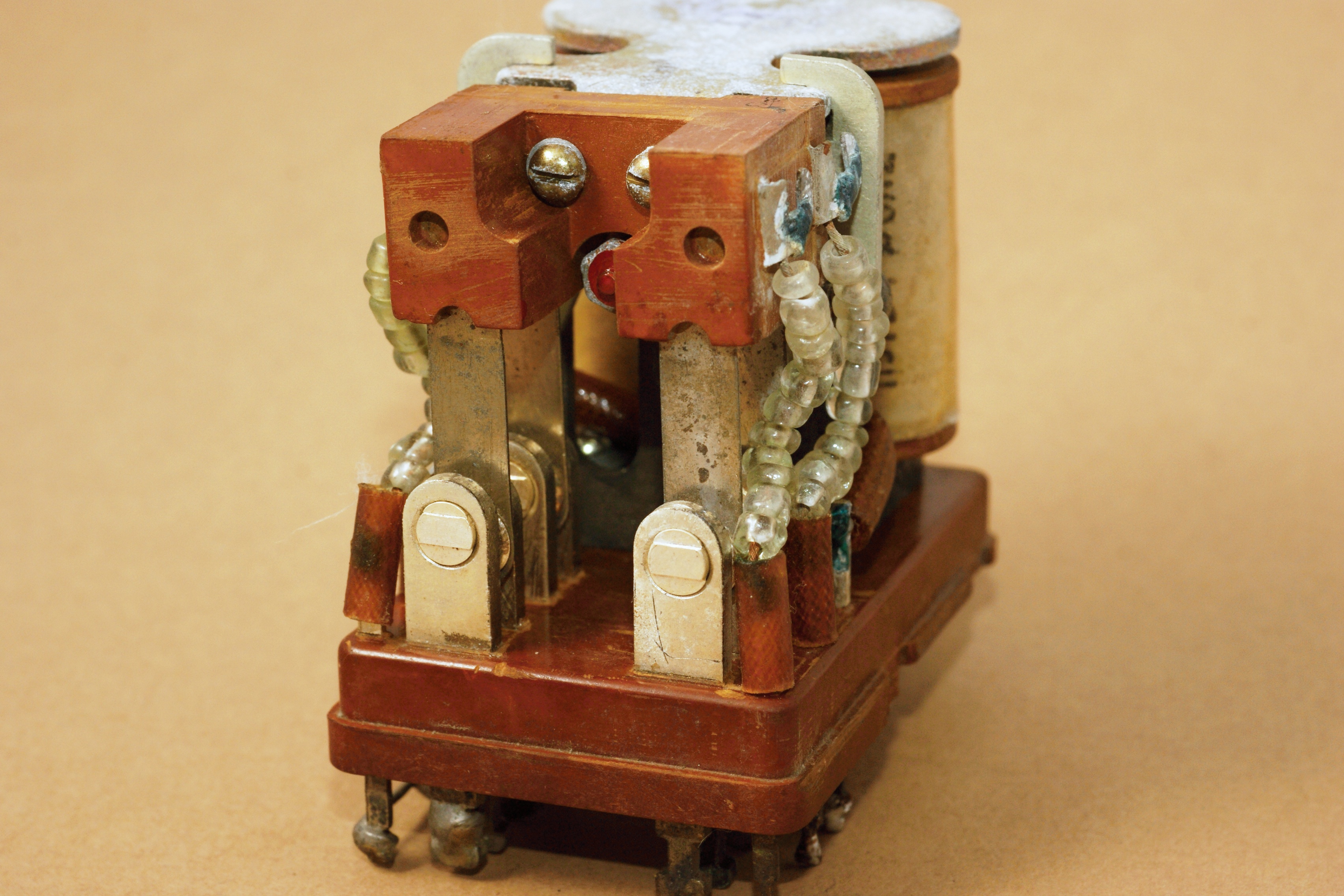

Конструкция его тоже производит архаичное впечатление. Это почти неуловимо, в мелочах. Материалы, линии... Никто уже давно не использует эти крючки и изоляторы бусинами...

Источники:

1. Реле и контакторы. Справочник. Том I. Проектно-конструкторское бюро. 1962.
