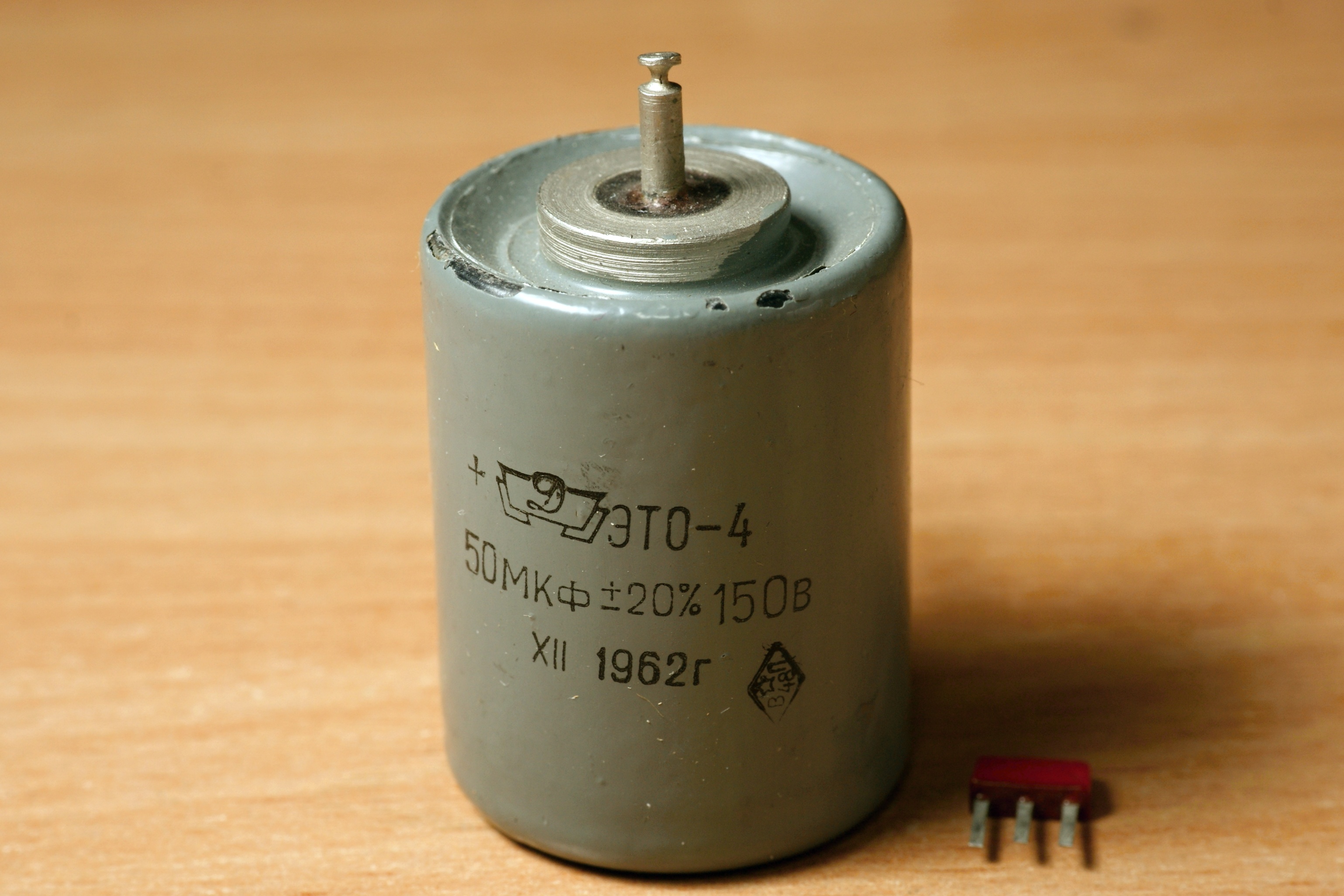

(Э)лектролитические (Т)анталовые конденсаторы с (О)бъемно-пористым анодом, (3)я или (4)я разработка. Данные из отраслевого каталога на них.
Собственно, в самих электролитах ЭТО нет ничего редкого. Но обычно они в виде таблетки, а здесь этакие бочонки. Почему?

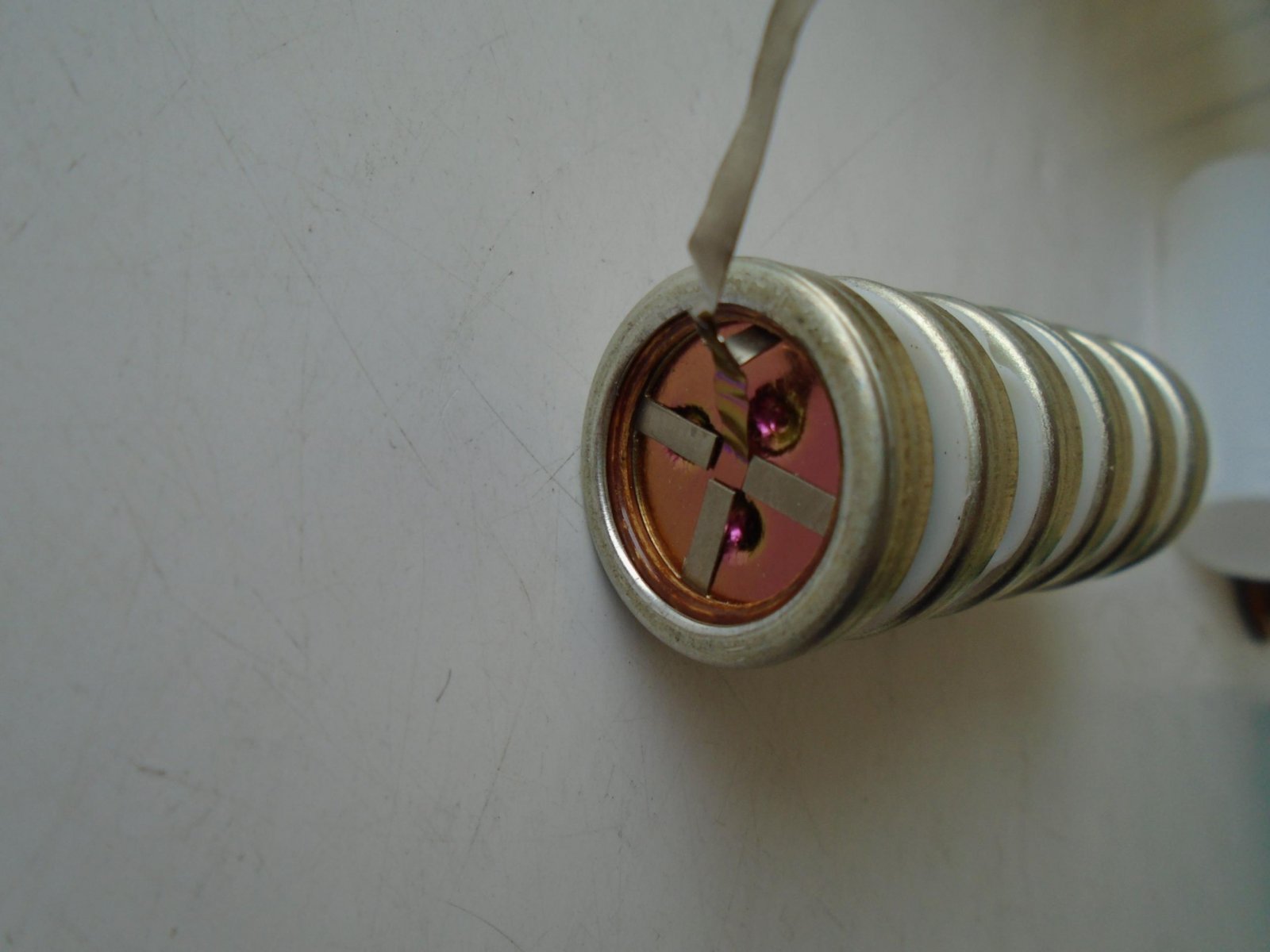

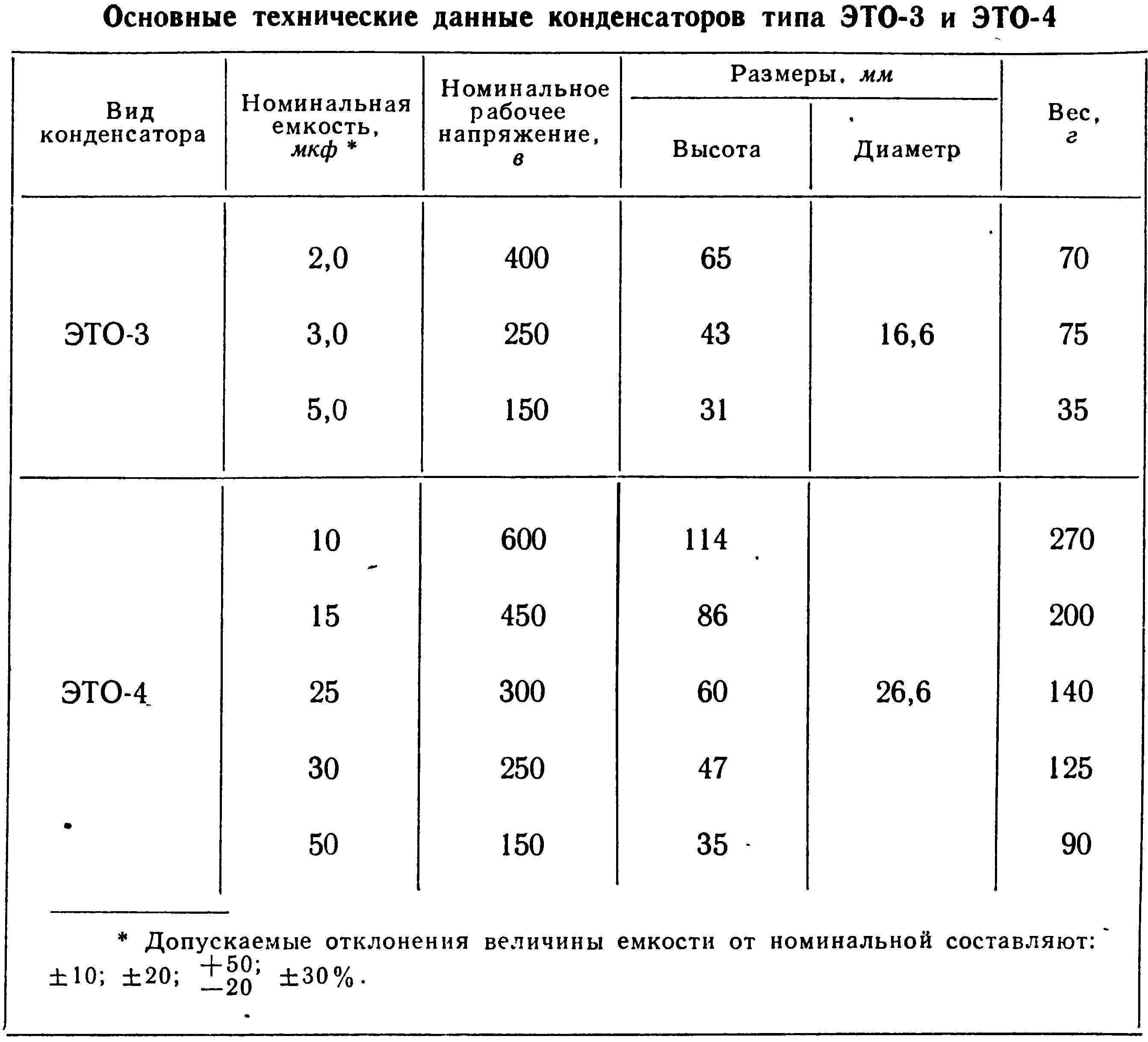

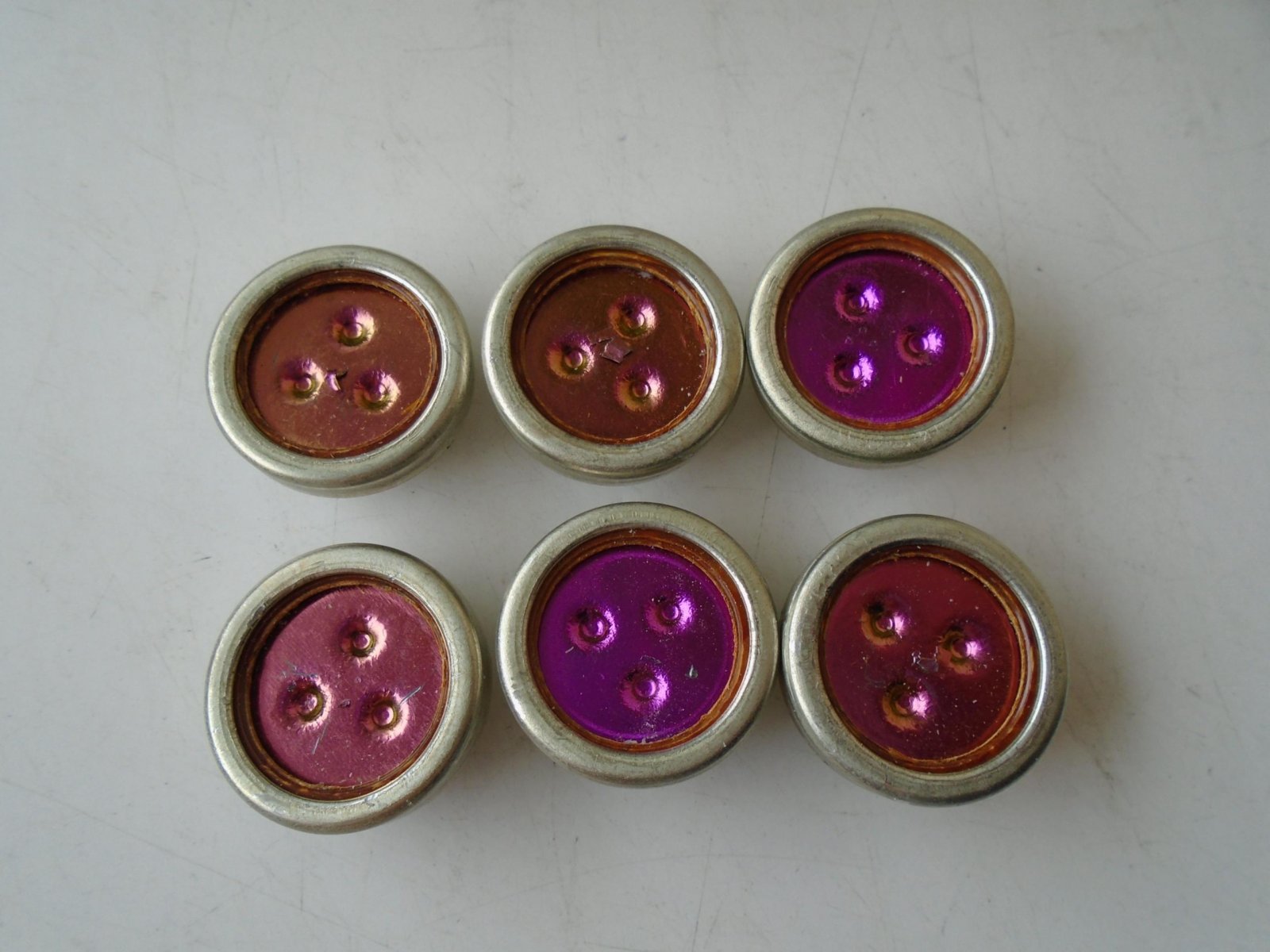

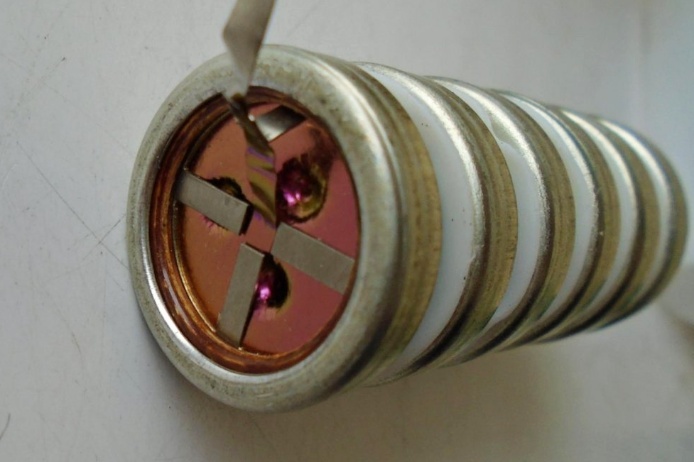

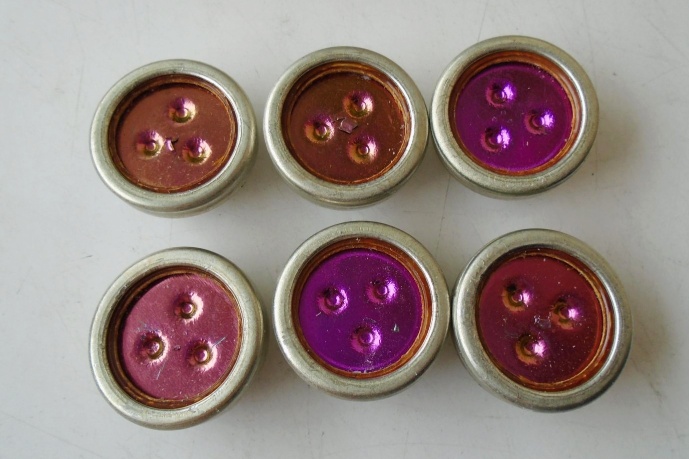

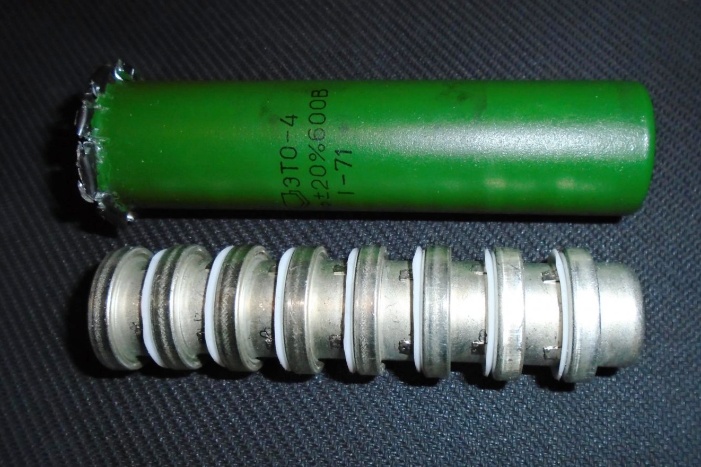

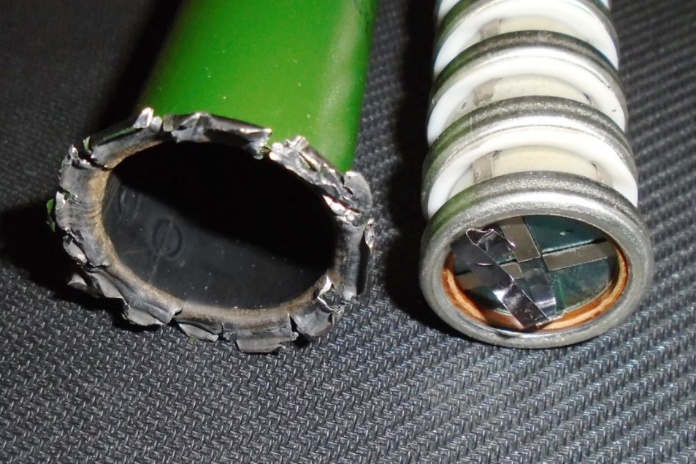

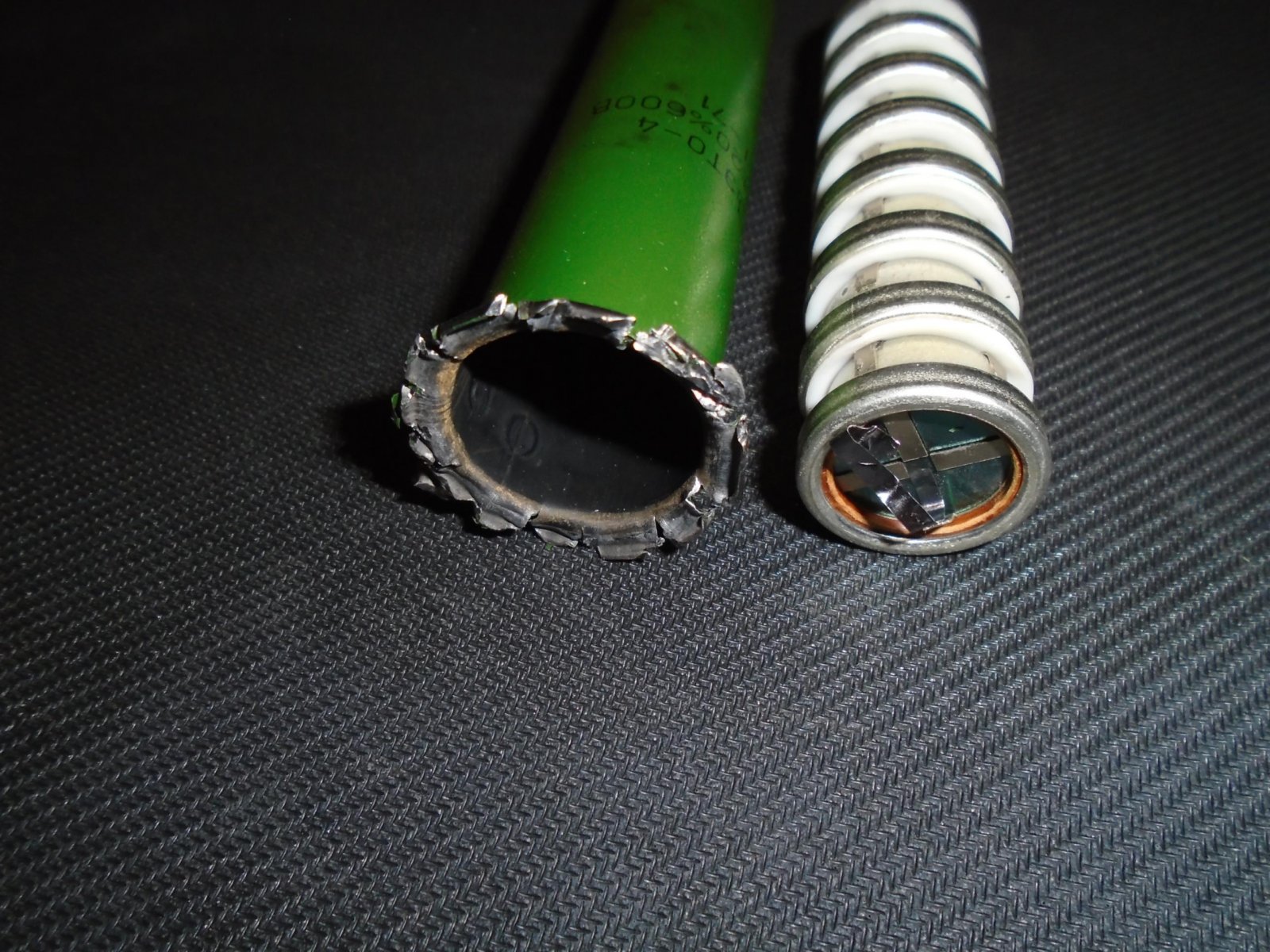

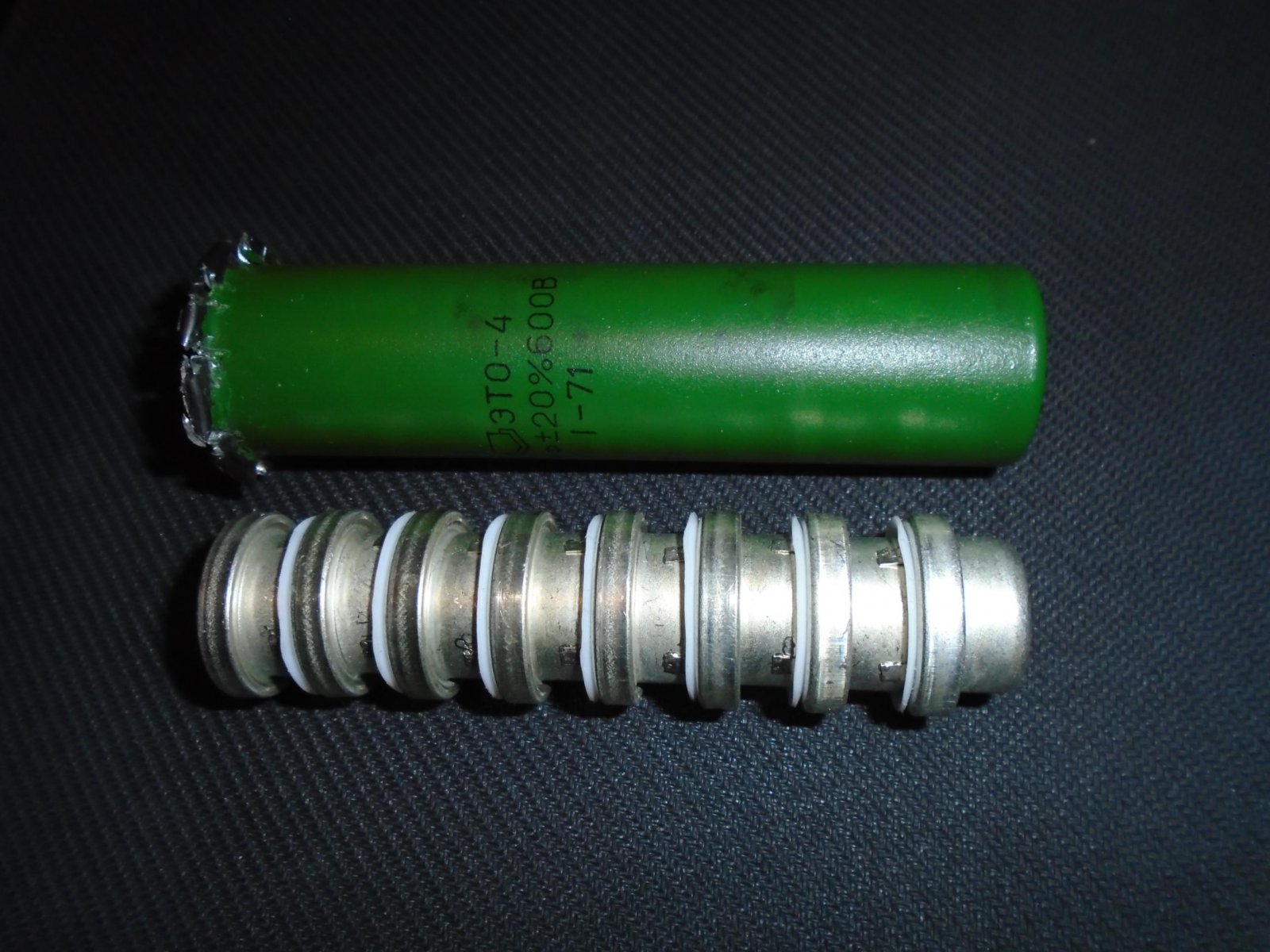

Цитата из статьи о конструкционных особенностях конденсаторов ЭТО - "Верхний предел рабочего напряжения жидкостных конденсаторов не превышает 100-125 В, так как используемые электролиты имеют относительно невысокое напряжение искрения. При необходимости получить более высокое Uраб производится последовательное соединение нескольких конденсаторов, поставленных вертикально один на другой и помещенных в общий цилиндрический корпус; при этом напряжение на каждом из последовательно включенных элементов берется равным 90-100 В." Конструкция - уплотненная жидкая. Cправочный листок на него. Электрические параметры
Производители - питерский Гос. НИИ резисторов и конденсаторов (ныне НИИ "Гириконд"), завод № 130 (в дальнейшем Ленинградский ферритовый завод, а сейчас "Магнетон") и новосибирский завод "Оксид" |
 |

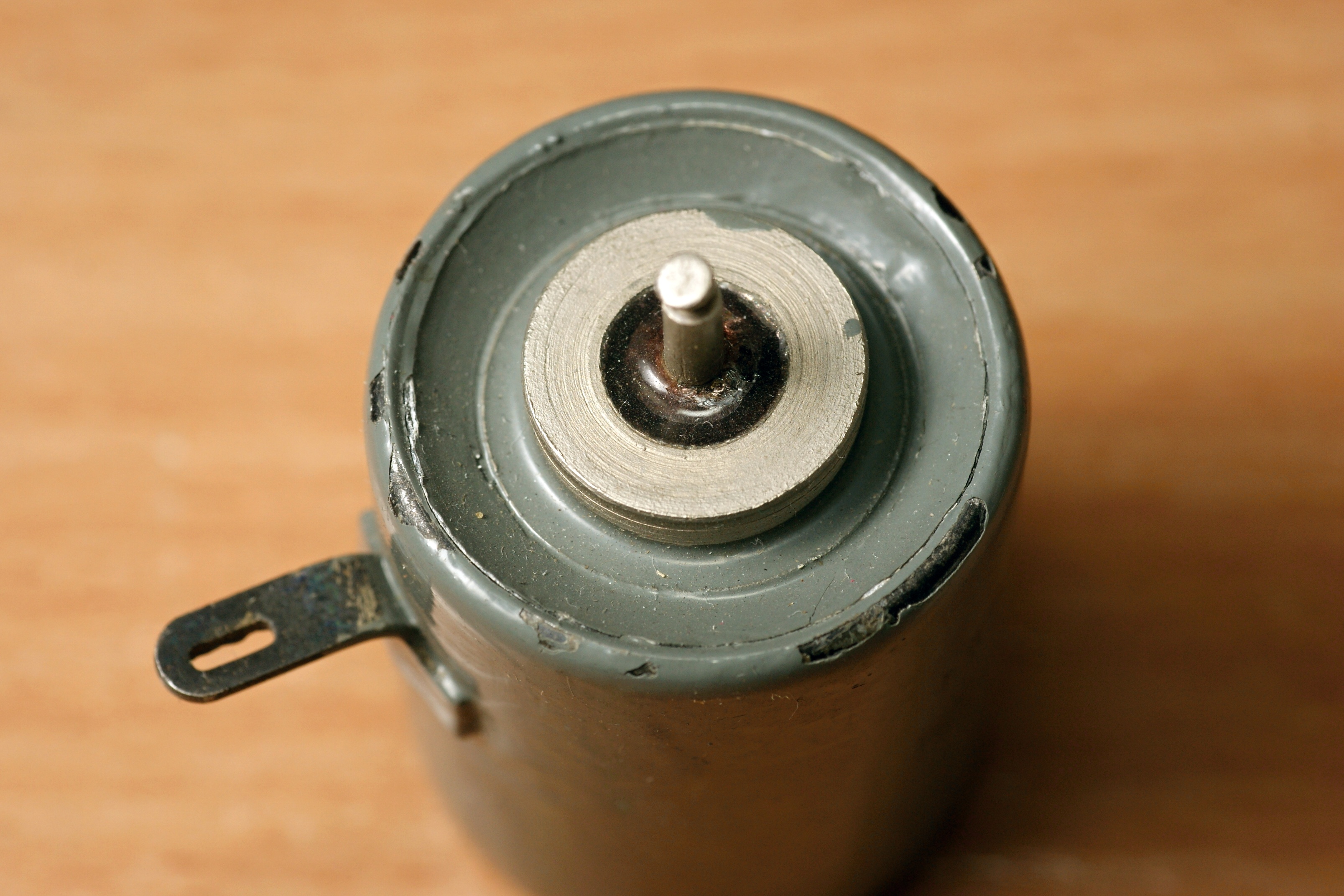

(фото с Форума покупки радиодеталей)
(фото с Форума покупки радиодеталей)
(фото с Форума покупки радиодеталей)
(фото с Форума покупки радиодеталей)
 |
 |

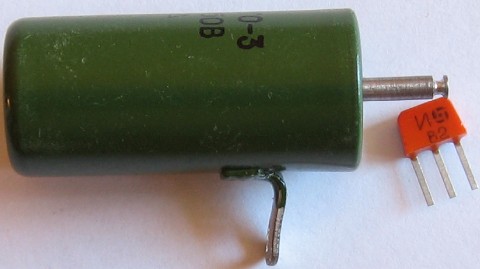

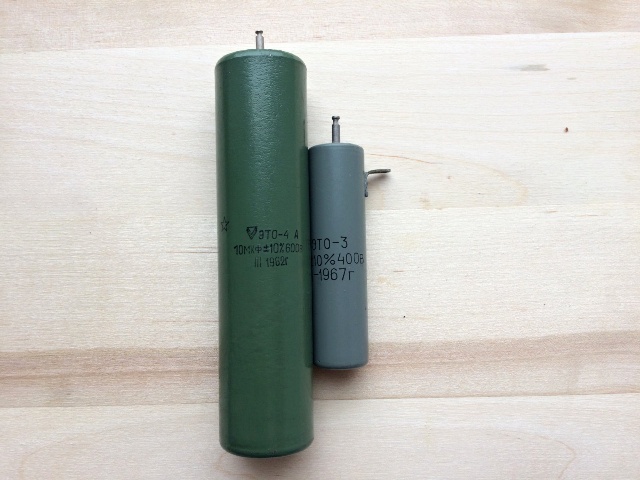

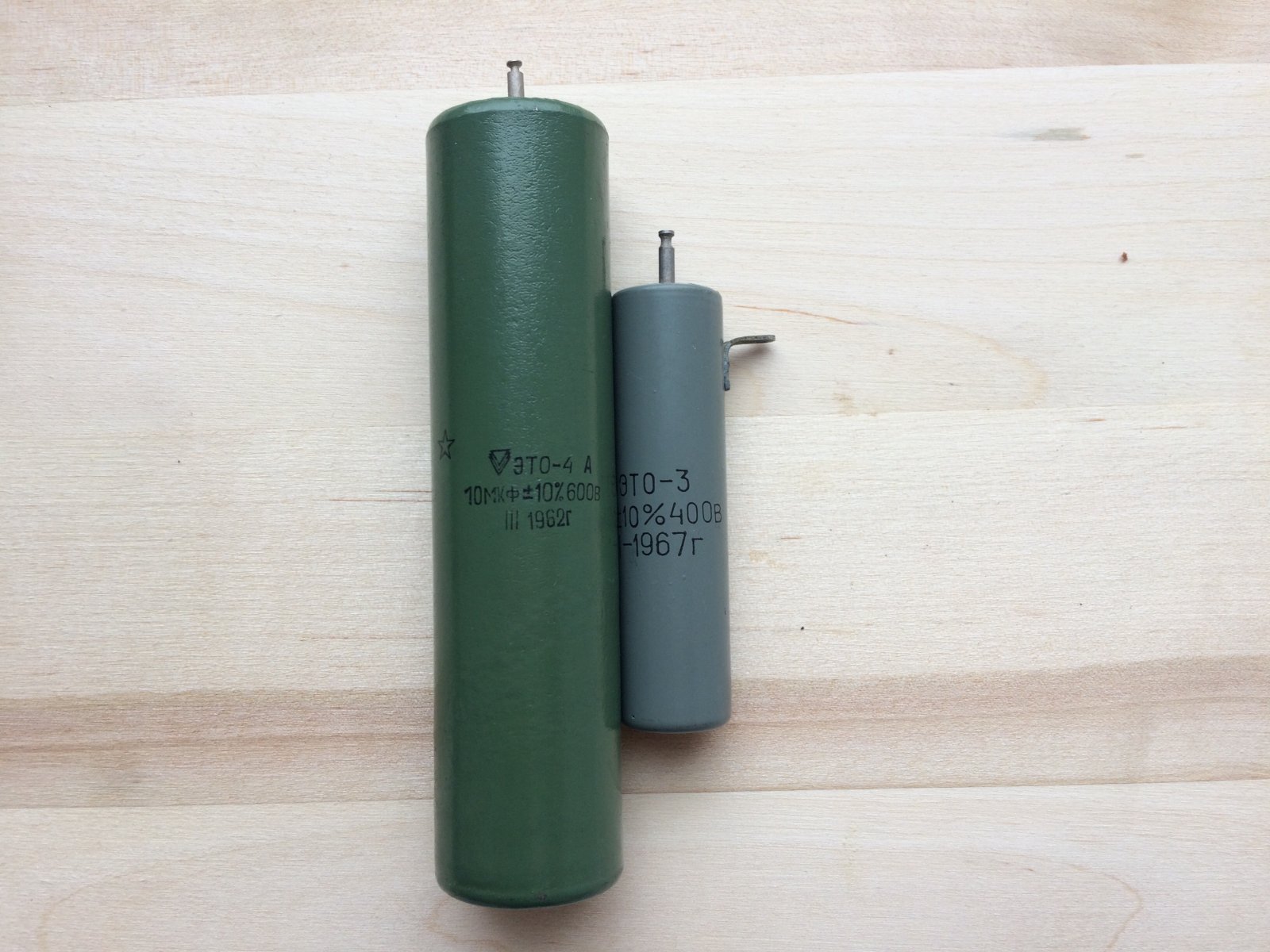

На фото образец слева довольно интересен. Во-первых, напряжение 600 вольт - это максимальное для отечественных электролитов вообще, если не ошибаюсь. А во-вторых, это конденсатор редкой группы "А", с расширенным до +200°С диапазоном рабочих температур:
(фото с Форума покупки радиодеталей)
Источники:
1. Справочник. Часть III. Основные данные по комплектующим изделиям. Выпуск 4. Конденсаторы. 1965.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение,
1967.
3. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. М.,
изд-во «Энергия», 1967.
4. Конденсаторы. Справочник. Том II.
Конденсаторы постоянной емкости. ВНИИ "Электронстандарт",
1973.
5. Краткий справочник радиолюбителя.
Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
6. Справочник по преобразовательной технике. Под ред. И. М. Чиженко. -
К., "Технiка", 1978.
