ФАРС

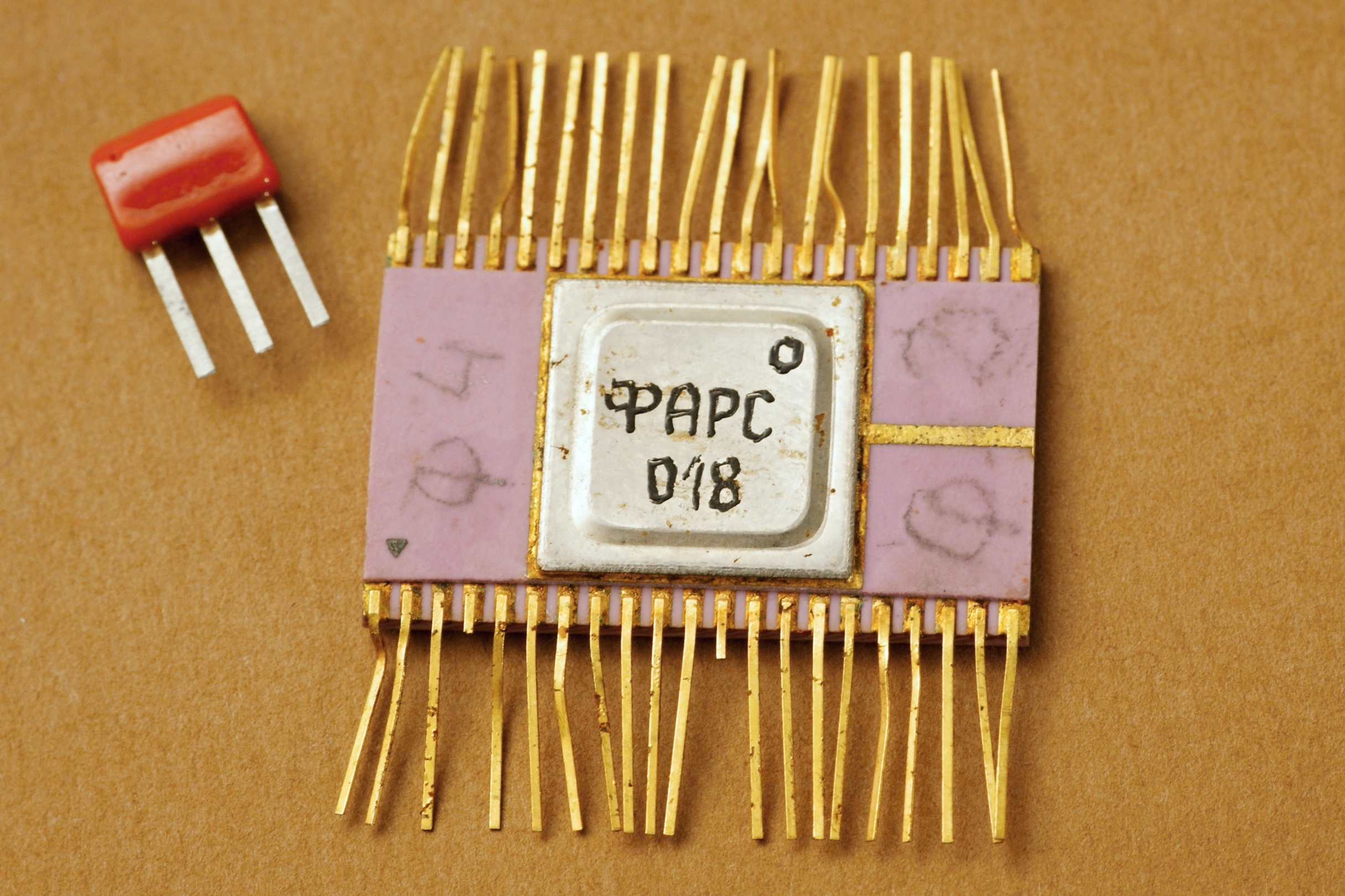

Это микросхема контроллера управления радиостанции Арбалет-0.5Р. Впоследствии на базе этой р/ст была создана Р-163-0,5Р, где БИС типа "Фарс" была заменена на 1806ВП1-002. Схема вокруг этих ИМС имеет значительные отличия, также и сами ИМС существенно разные.

Производитель неизвестен.

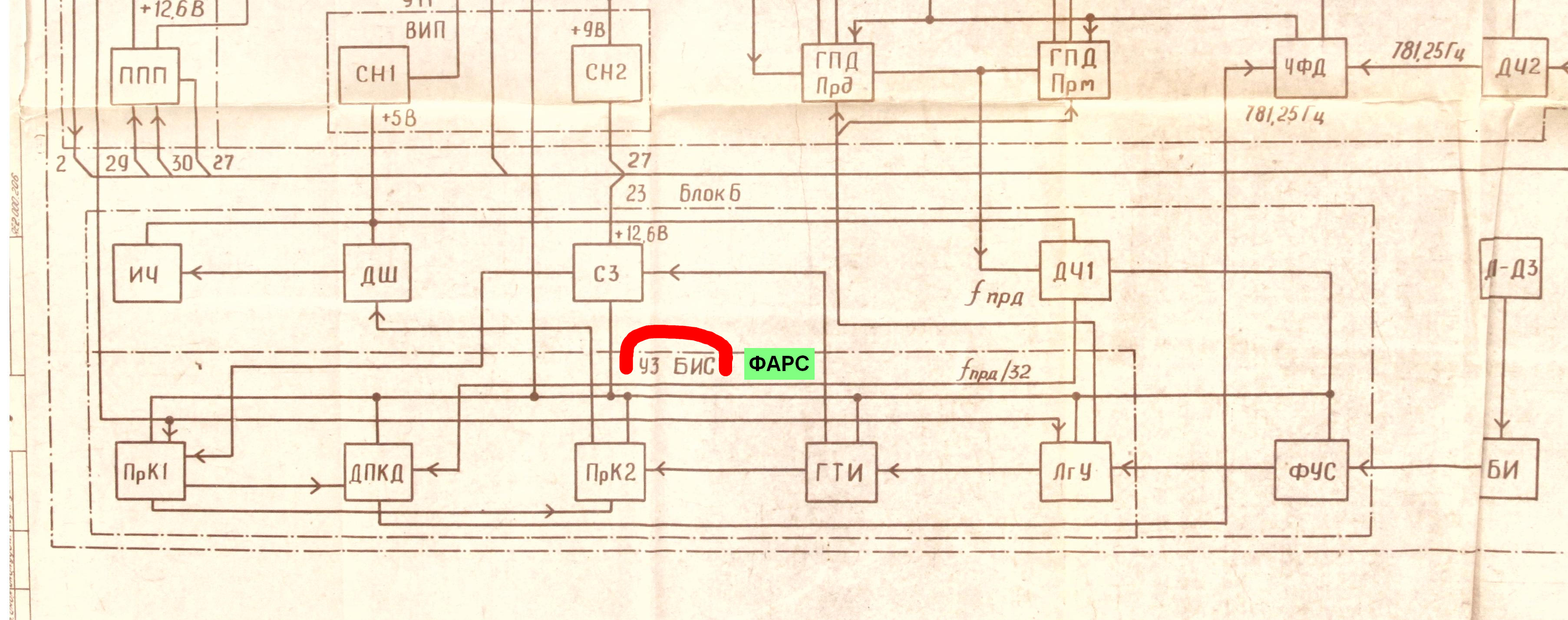

  БИС "ФАРС" предназначена для деления сигнала, поступающего с выхода ДЧ1 до частоты сравнения, формирования кода отображения заданной рабочей частоты на индикаторе, включения ППД Прм или ГПД Прд.

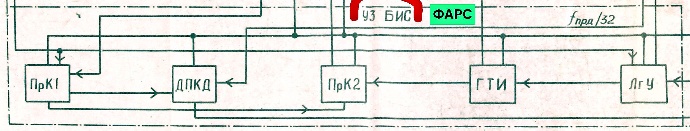

   Составными частями БИС являются:
   логическое ЛгУ;
   генератор тактовых импульсов ГТИ;
   два преобразователя кода ПрК1, ПрК2;
   делитель с переменным коэффициентом деления ДПКД.

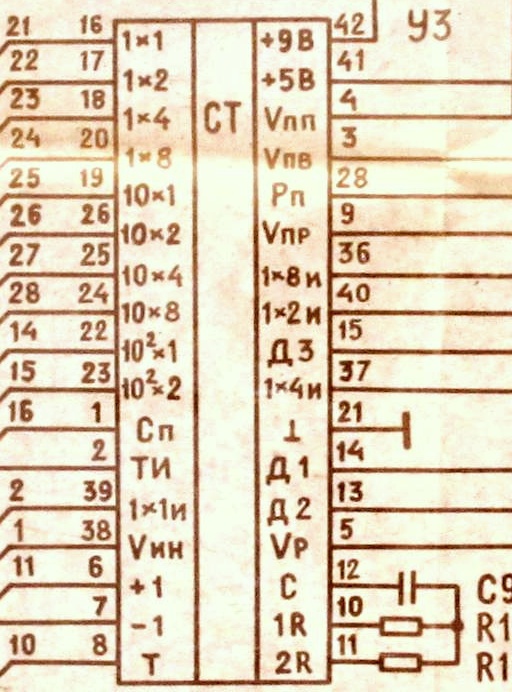

Конденсатор С9 является частотозадающей емкостью для ГТИ и определяет скорость перестройки рабочей частоты радиостанции. Резисторы R12, R13 являются элементами смещения и обеспечивают самовозбуждение ГТИ.
