ФЧ

(Ф)торопластовый (Ч)астотный конденсатор.

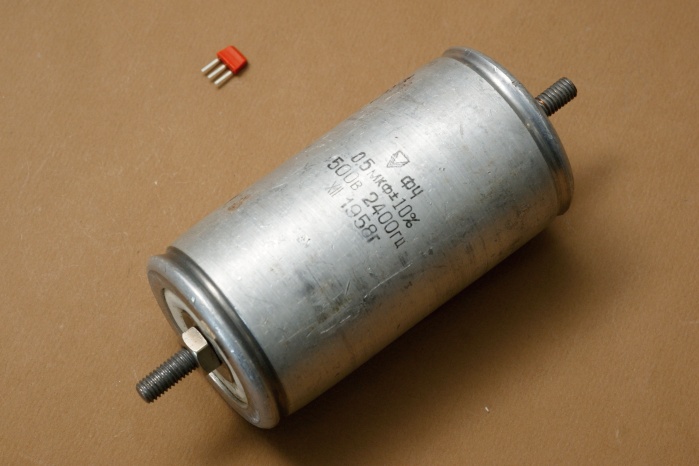

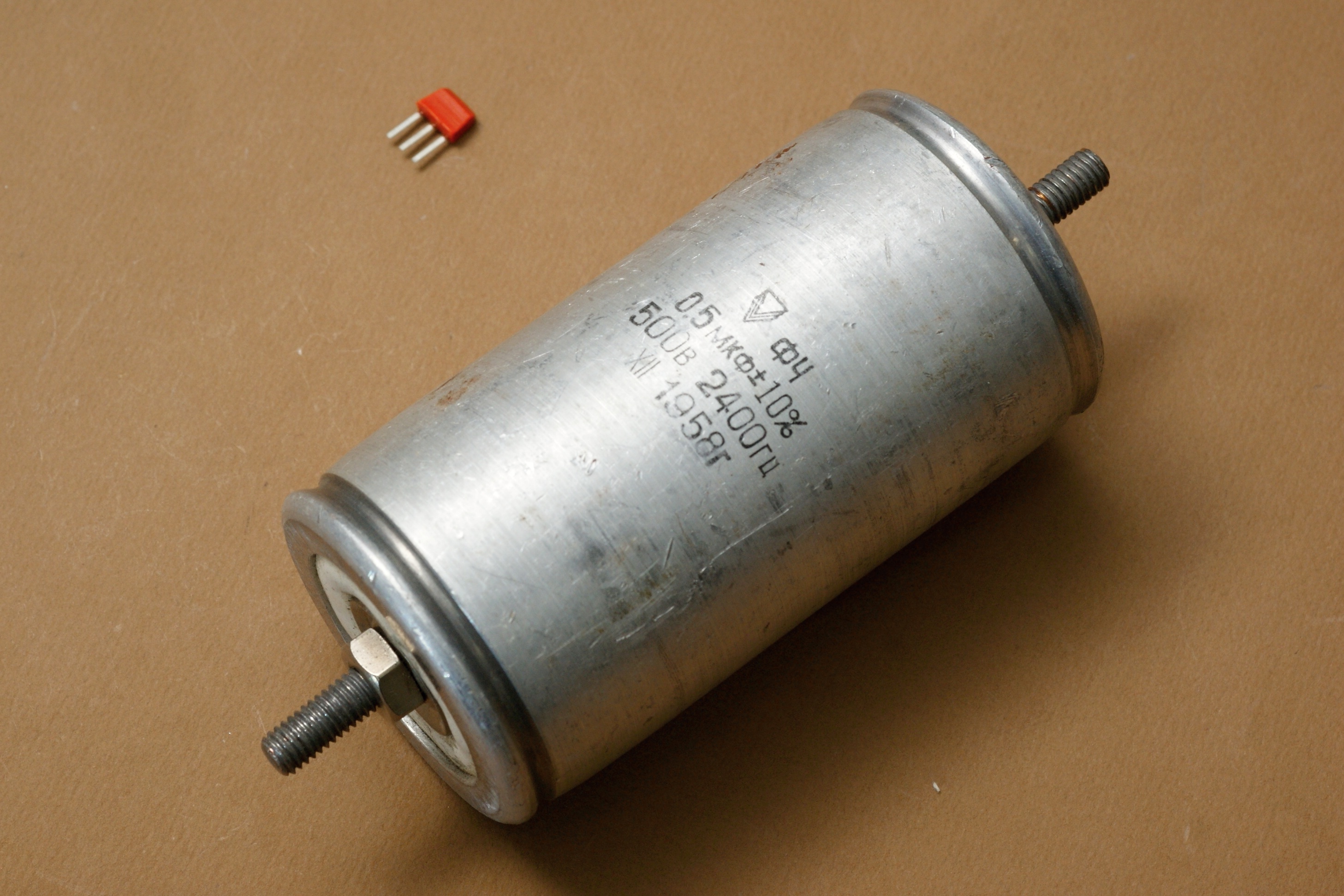

Весьма любопытный образец. Дело в том, что конденсаторы ФЧ, в общем-то, известны и выпускались долго. Однако они абсолютно другие, как по конструкции, так и по параметрам.

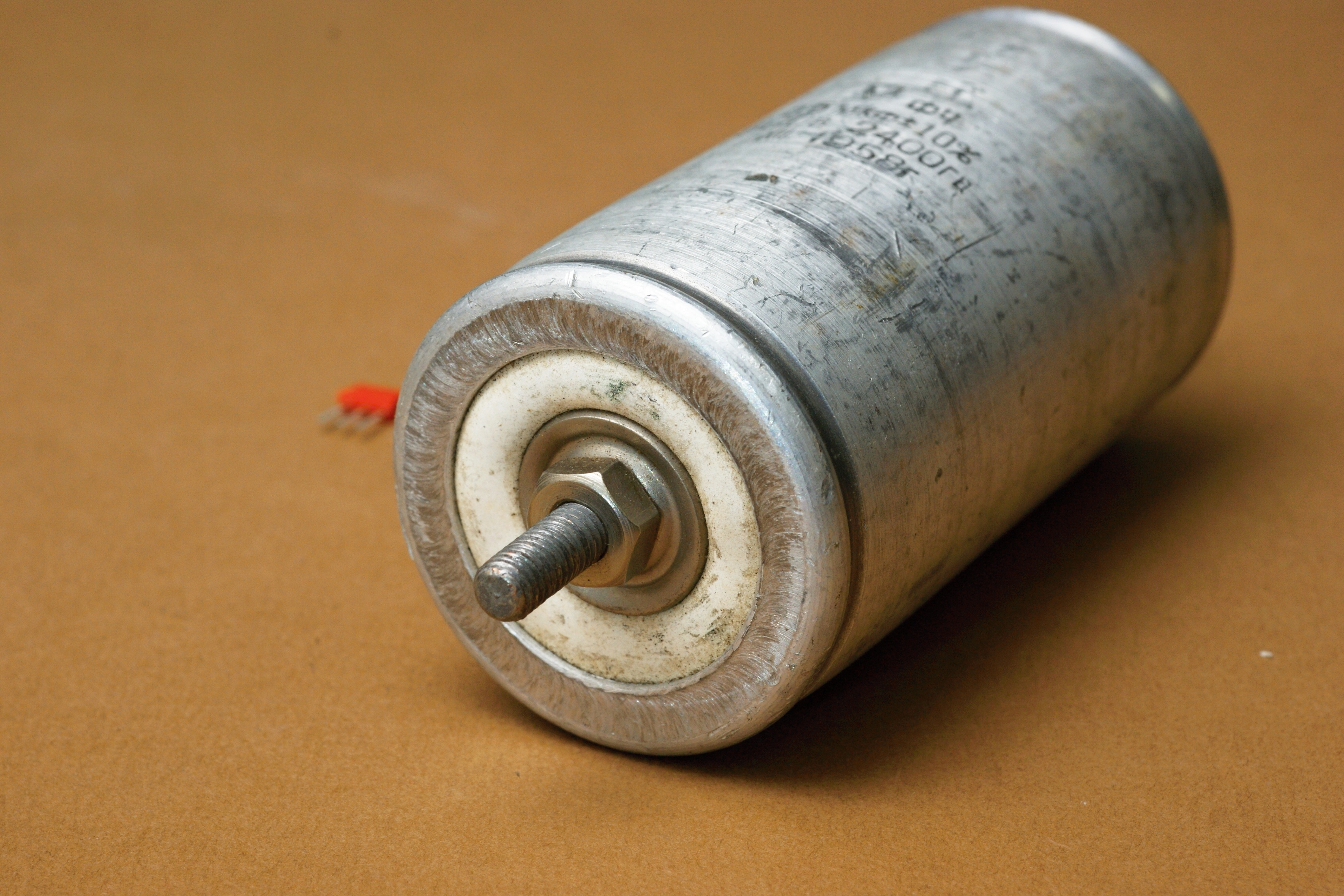

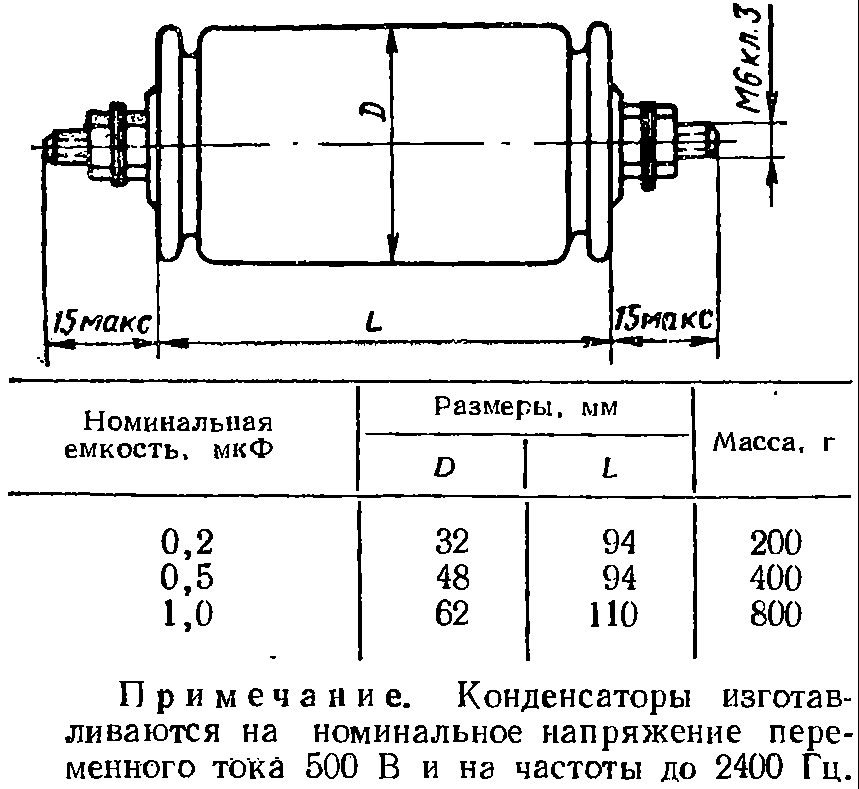

А вот "этот ФЧ", уплотнённого исполнения с резьбовыми выводами, почти нигде не упомянут и не встречается в живом виде. Но, всё же, просеяв массу справочников, кое-что найти можно. Выпускалось три типономинала, все на работу в режиме 500 В 2400 Гц (возможно, для индукционных печей).

У этих конденсаторов всё плохо со стойкостью к внешним условиям. Подобные параметры характерны для конденсаторов открытой конструкции (таких как ПСО), но у нас-то другой случай. Температурный диапазон ограничен +60°С, это для фторопласта просто удивительно. ТКЕ составляет +50000ppm/°C, что опять же какой-то дикий антирекорд, у плёночных конденсаторов разных типов он обычно не более 200-500ppm/°С.

В общем, что-то у него не то с конструкцией. Возможно, это лишь экспериментальный тип, на основе которого затем дорабатывали технологию до нормального уровня.

Разработаны они были ленинградским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"), аккурат в 1958 году. В отчете опытного завода НИИ за этот год говорится: "Опытным заводом выпущена производственная партия частотных конденсаторов типа ФЧ, изготовление которых связано с освоением новых технологических процессов - двухсторонней металлизацией диэлектрика и вжиганием экранов .Для испытания конденсаторов ФЧ в рабочем режиме на частоте 2400 герц была спроектирована и изготовлена специальная испытательная установка."
