ФД-149К

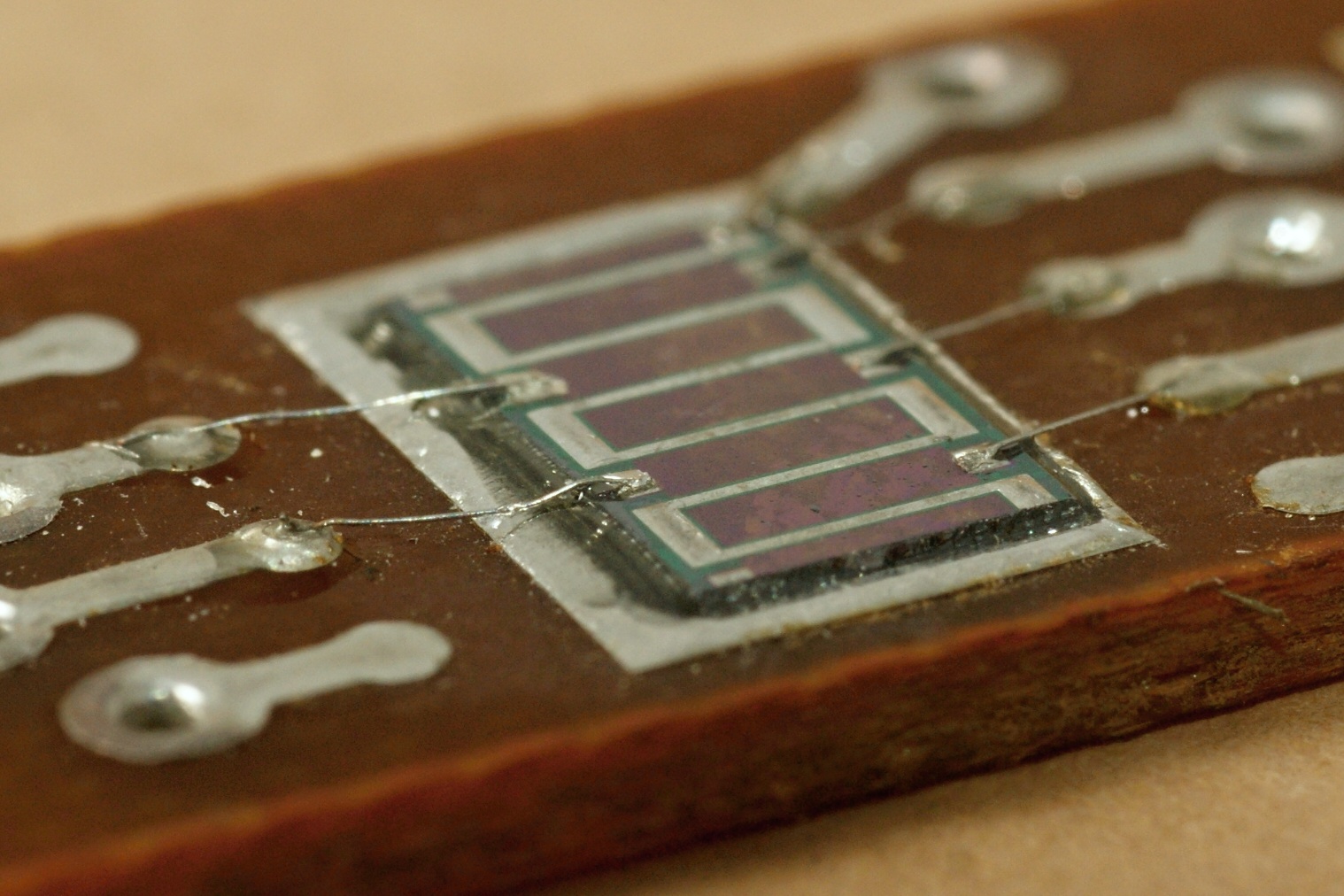

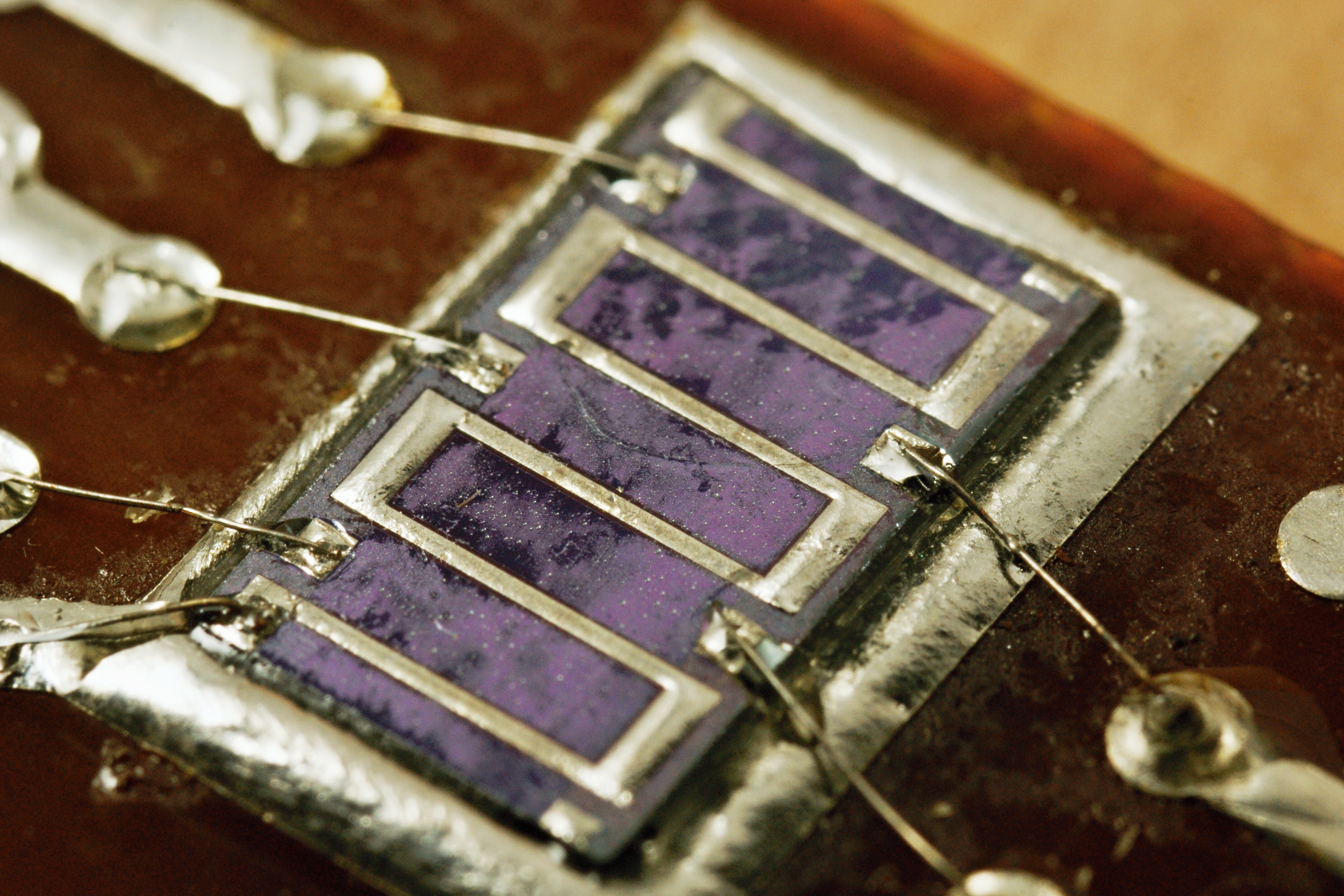

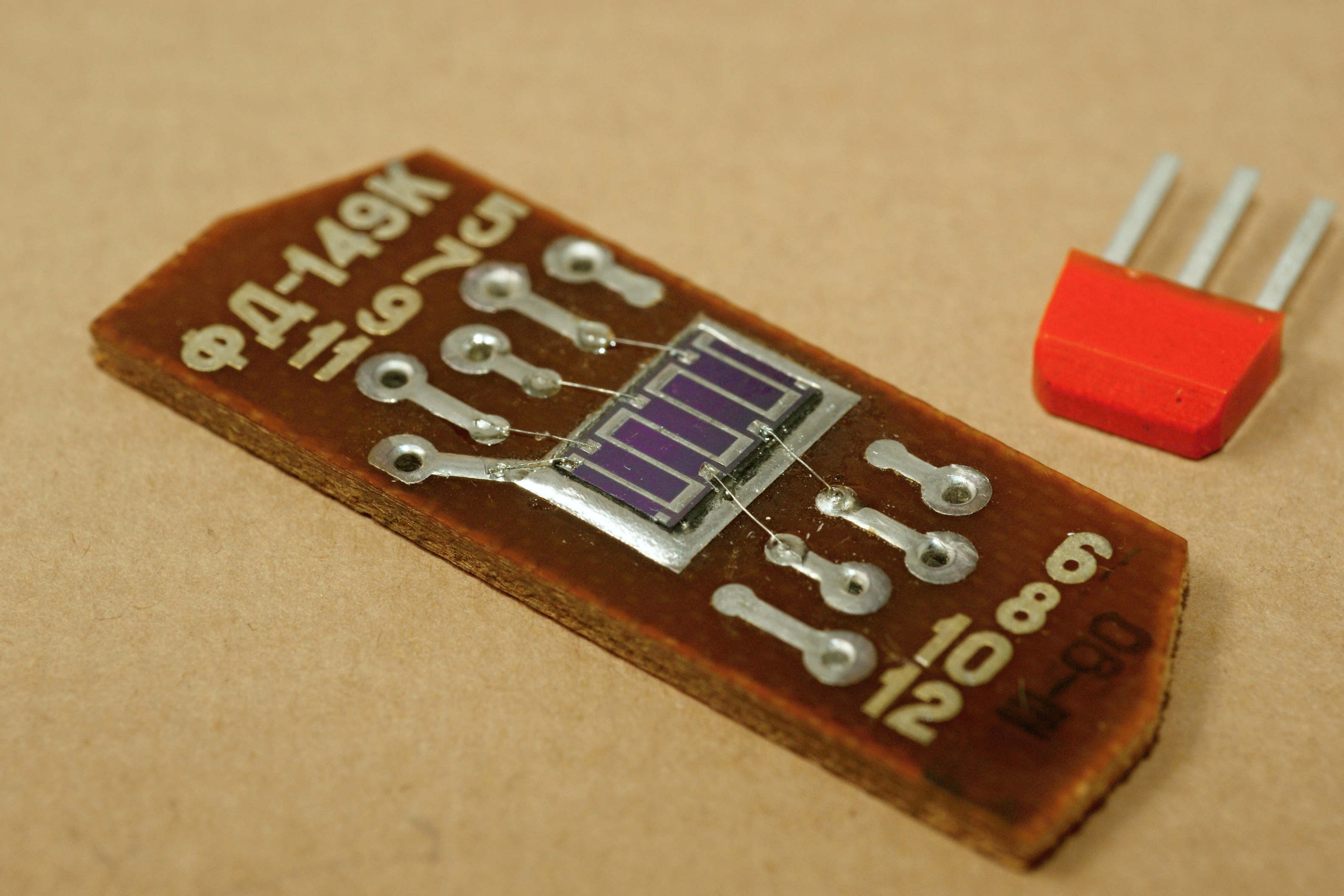

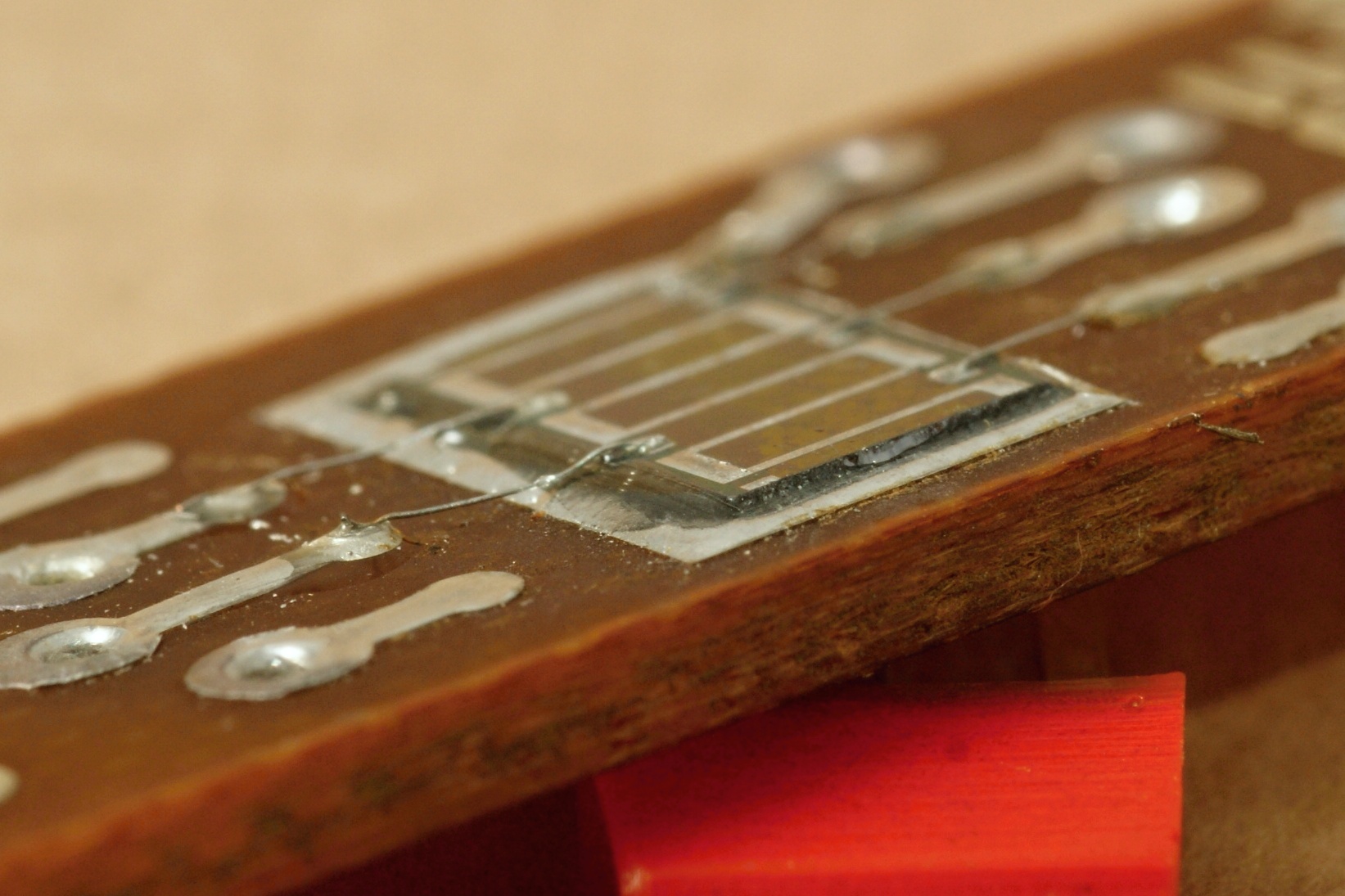

Бескорпусной фотодиод необычной конструкции. Он входил в серию фотодиодов на основе кремния (ФД-148 ... ФД-150М, ФДК-149К, ФД-150M по ТУ3-3.1822-84), которая выпускалась заводом "Кварц" (г. Черновцы, УССР) для использования в фотосчитывающих головках изделий народно-хозяйственного назначение. Например, станки с ЧПУ и т.п.

Область спектральной чувствительности у этих фотоприемников охватывала видимый и ИК диапазон, с максимумом в ближнем ИК (750...880 нм).

Основные параметры

	Число фоточувствительных элементов: ФД-148 - 11 ФД-149К - 5 ФД-150 - 3 ФД-150М - 1
	Рабочее напряжение - 0 В
	Темновой ток каждого фоточувствительного элемента - не более 0,1 мкА
	Токовая интегральная чувствительность - не менее 6 мА/лм
	Неравномерность токовой интегральной чувствительности по поверхности фоточувствительного элемента - не более 10%
	Разброс токовой интегральной чувствительности между фоточувствительными элементами - не более 10%
	Сопротивление электрической взаимосвязи между двумя соседними фоточувствительными элементами - не менее 100 кОм
	Собственная постоянная времени - не более 2,5 мкс
	Максимально допустимая рассеиваемая мощность одного фоточувствительного элемента - 50 мВт
	Максимально допустимая освещенность - 100000 лк
	Интенсивность отказов не более 5x10^-5 1/ч в течение наработки 15000 ч при доверительной вероятности 0,6

Судя по параметрам, работать они должны были в режиме фотогенерации, а не в классическом фотодиодном. Хотя в заводском паспорте и указано иное...

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
3. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
