ФД-2

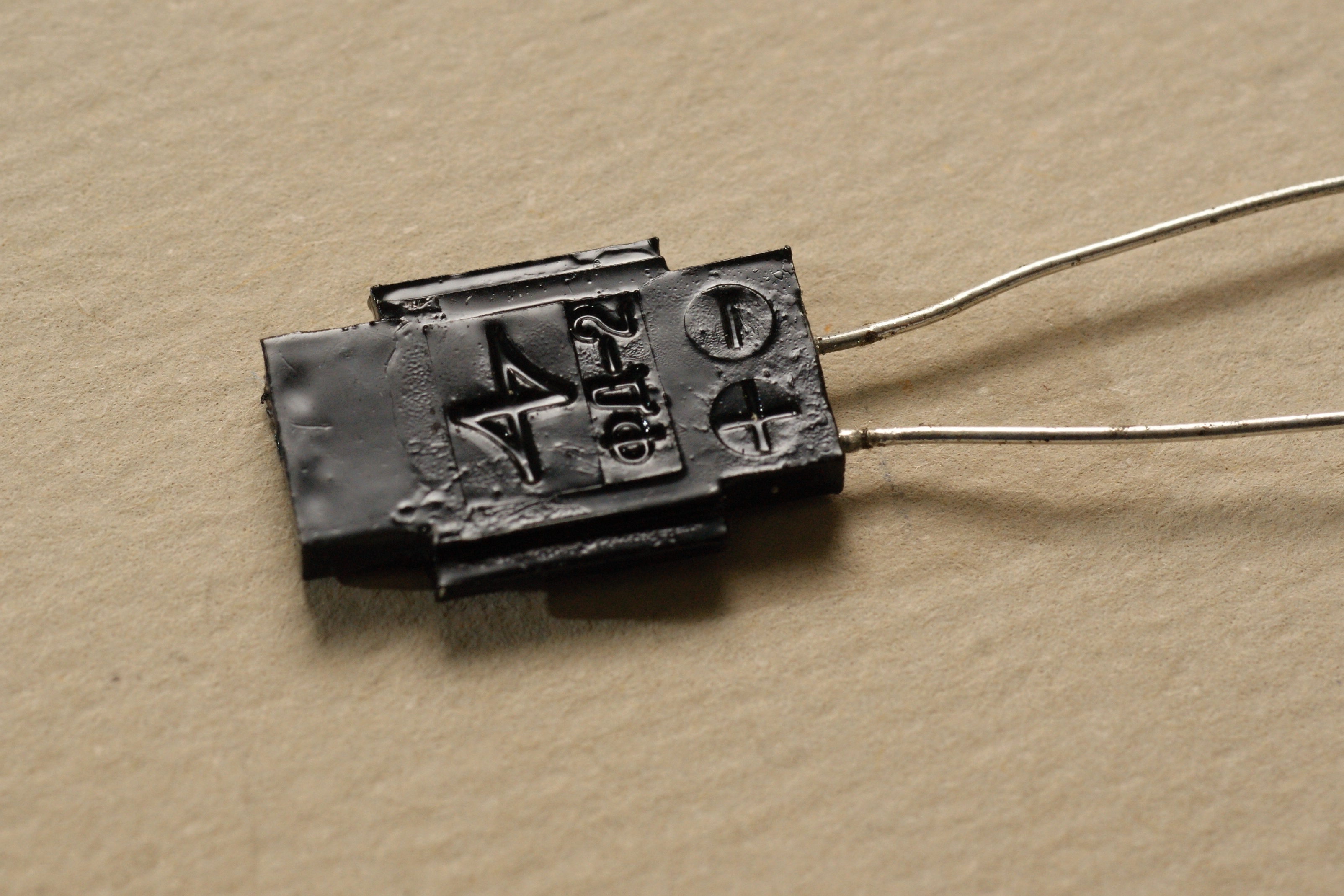

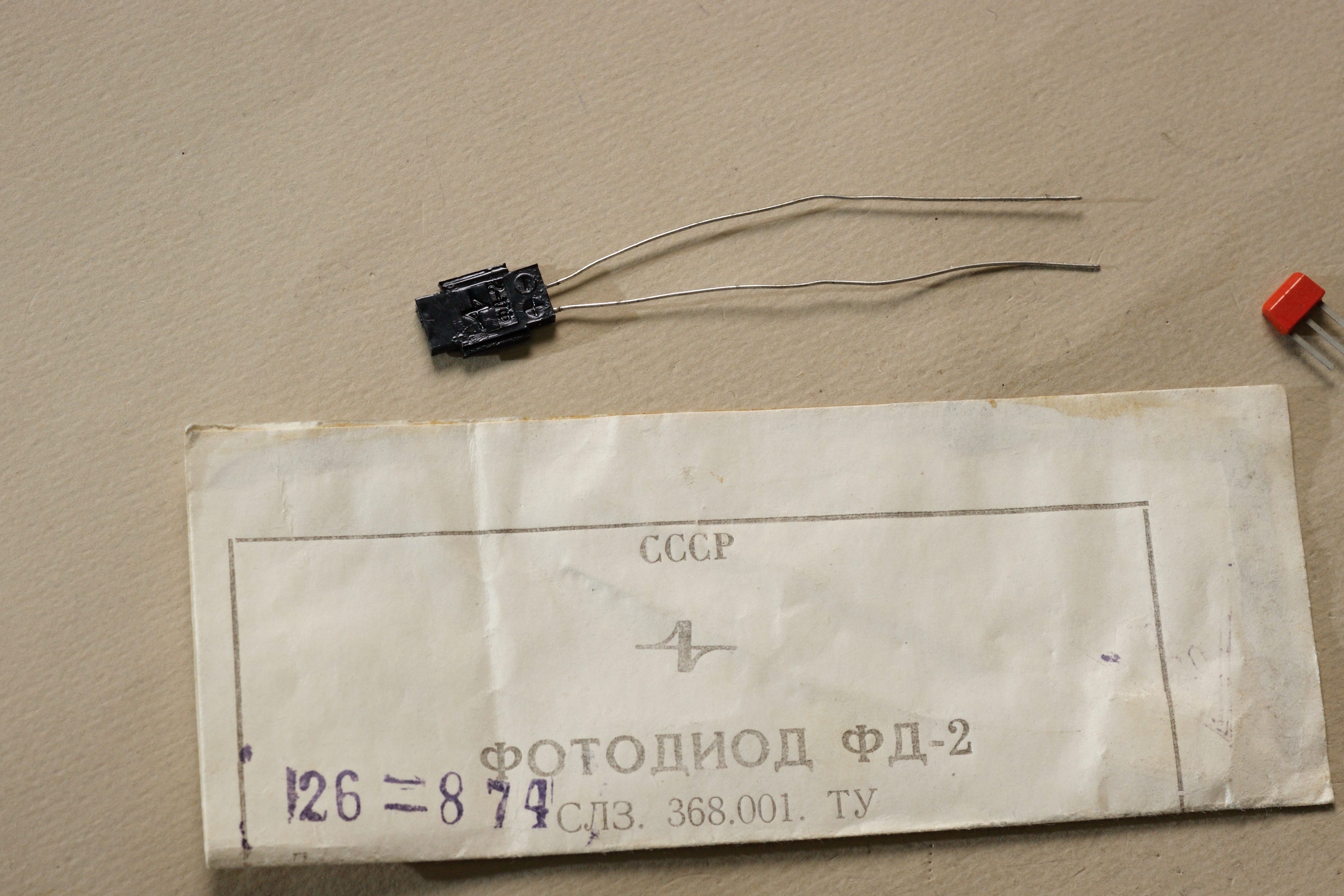

Судя по номеру, это что-то раннее. И действительно, германиевый фотодиод ФД-2 был разработан ещё в 50-х годах в ЛФТИ АН СССР для считывателей кодовых знаков на перфокартах. Такое назначение определило и необычную конструкцию диода.

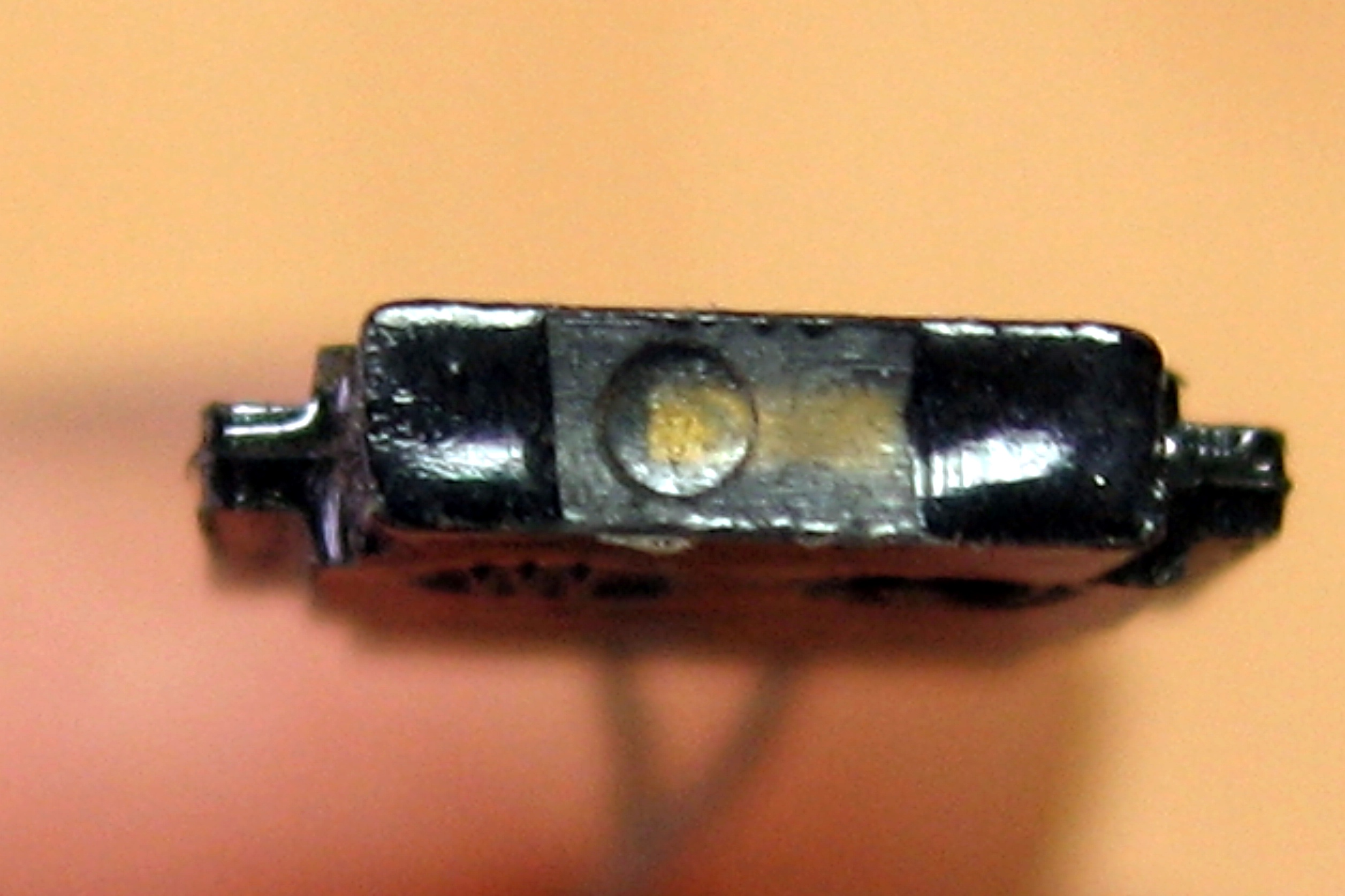

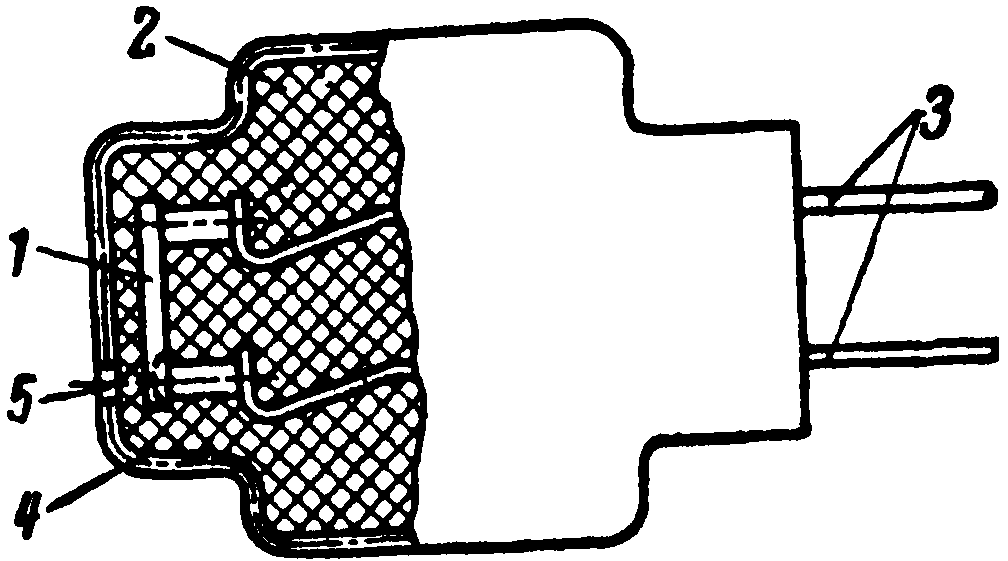

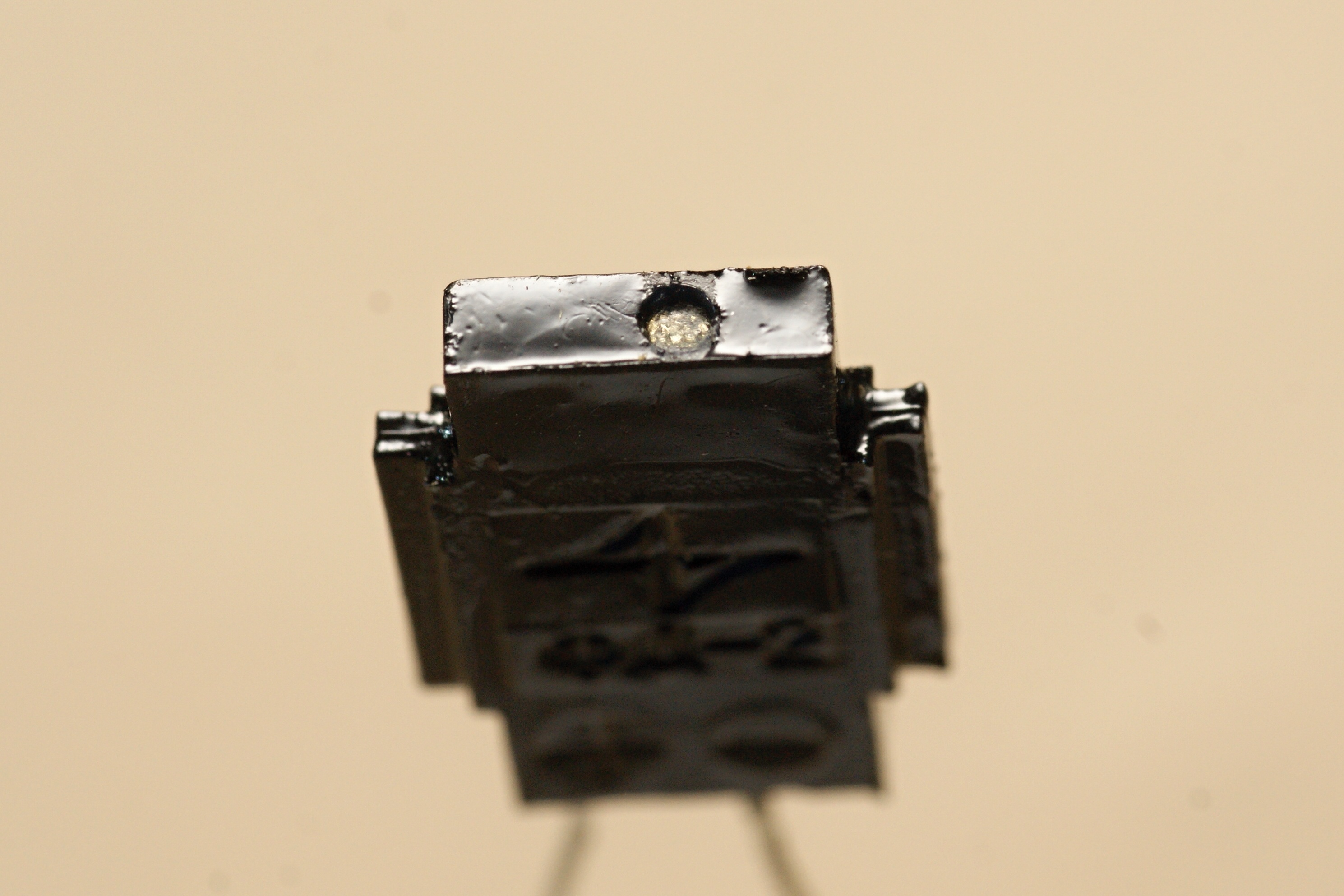

Пластинка германия 1 с образованным в ней электронно-дырочным переходом и снабженная выводами 3 опрессована полистиролом 2, причем чувствительная поверхность фотодиода ФД-2 закрыта прозрачной крышкой из органического стекла. Поверхность готового фотодиода покрывается слоем светонепроницаемого лака 4, только со стороны светочувствительной поверхности кристалла оставляется «окно» 5.

Справочный лист на него.

Выпускал его с 1959 года Московский завод "Сапфир" (ныне Швабе фотосистемы), а позднее и черновицкий завод "Кварц".

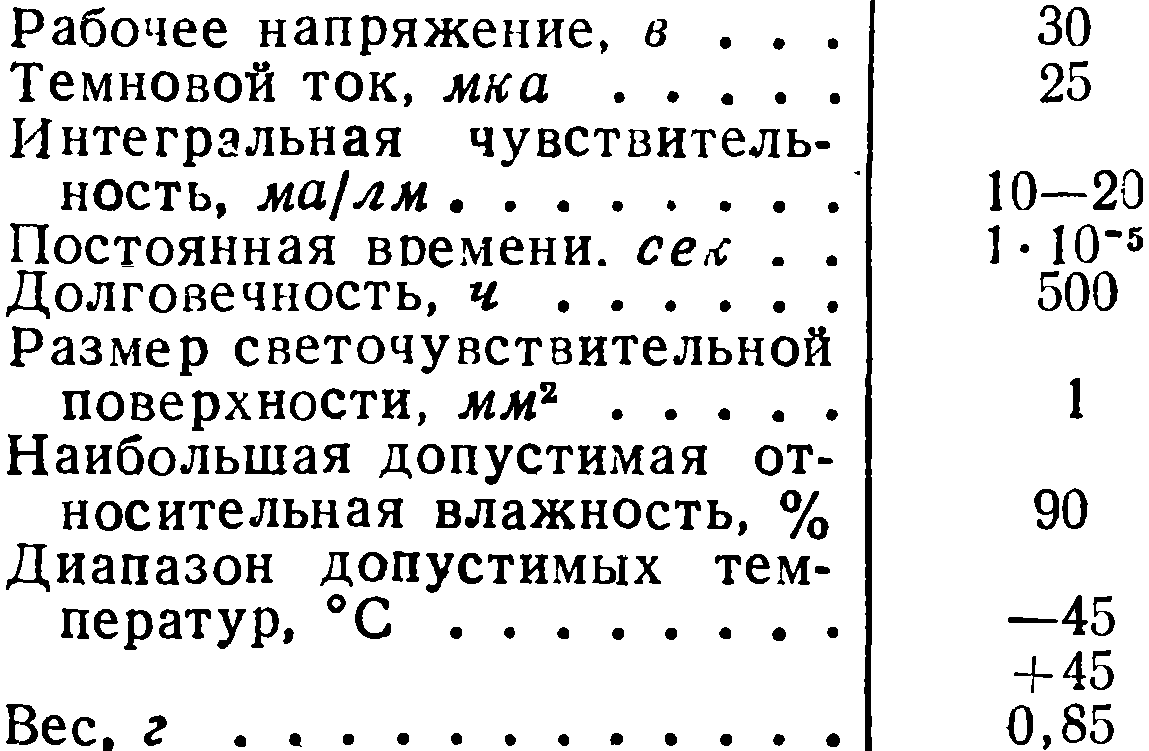

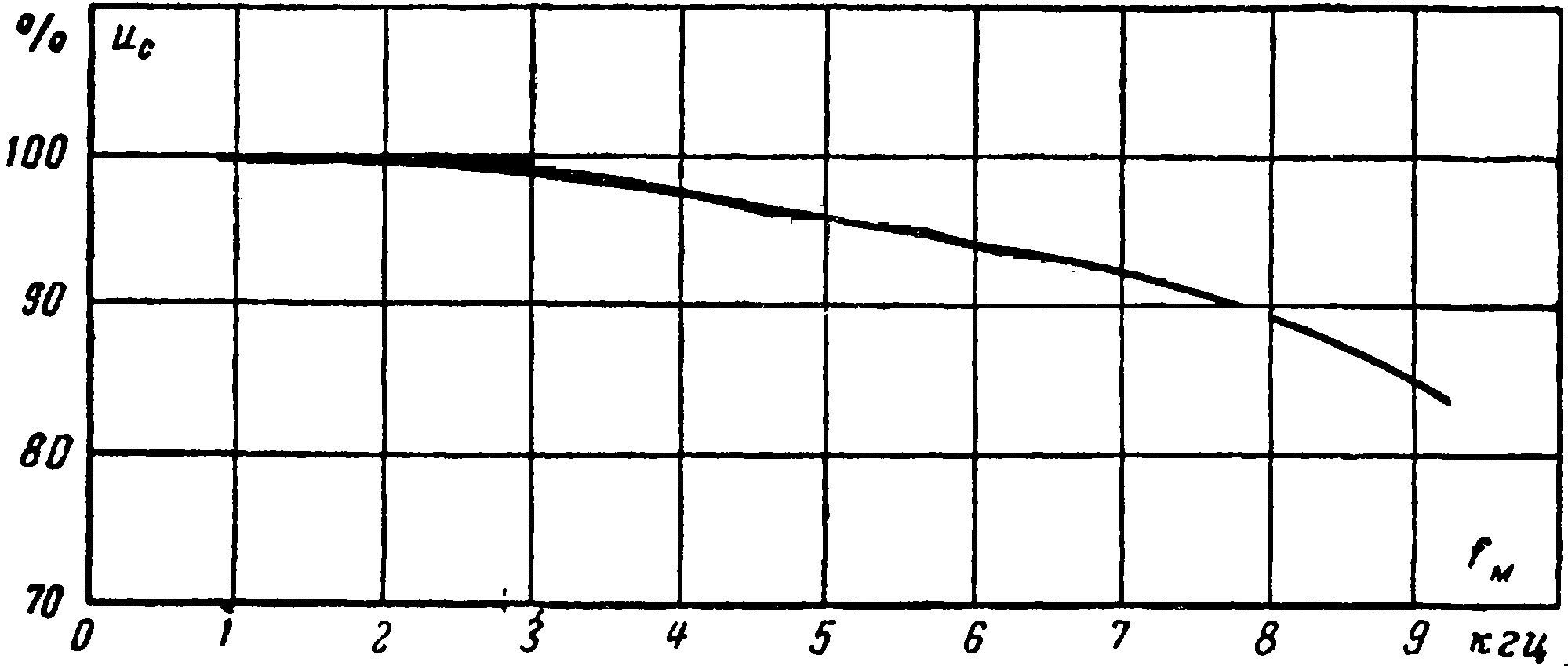

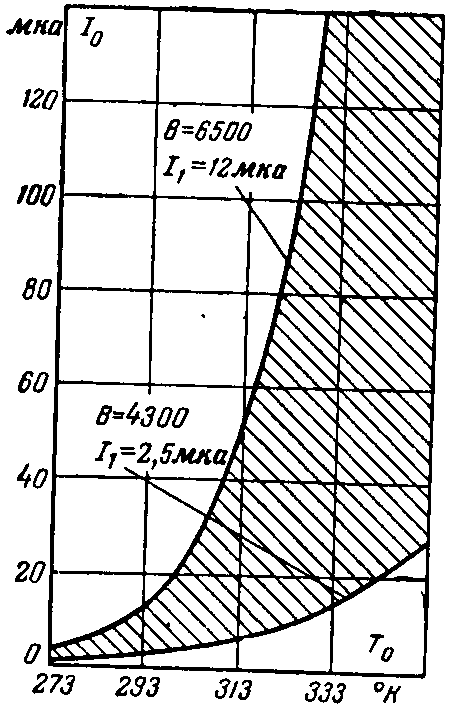

Вольт-амперные характеристики германиевого фотодиода имеют четко выраженный участок насыщения. Следует иметь в. виду, что фотодиоды ФД-2 имеют значительный разброс по чувствительности; она может иметь значения в пределах от 10 до 30 ма/лм. В целях получения потребителем фотодиодов с меньшим разбросом, предприятие выпускало их рассортированными на группы. Первая группа имеет чувствительность в пределах от 20 до 30, вторая — от 15 до 19, третья — от 10 до 14 ма/лм.
