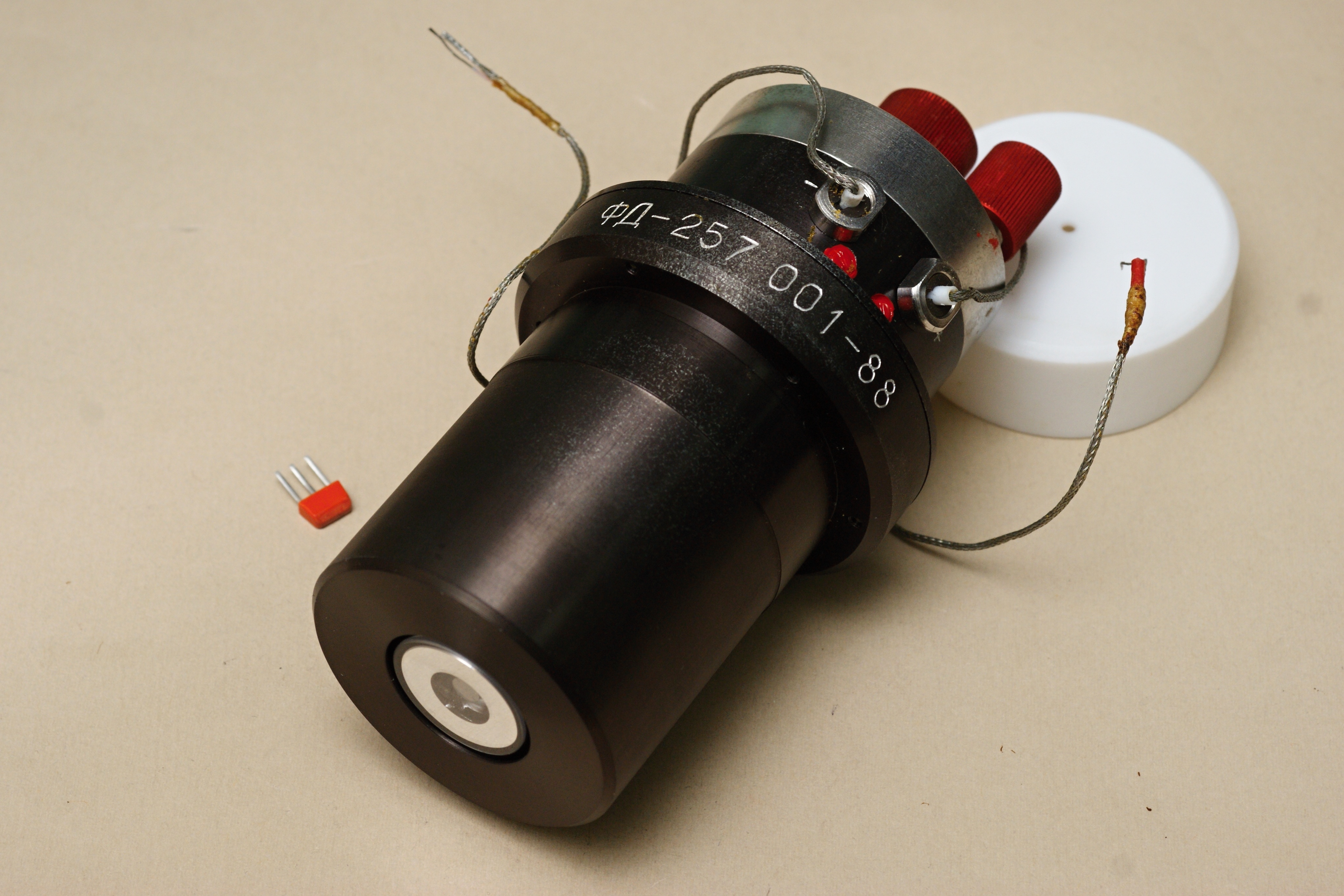

ФД-257

Охлаждаемый фотодиод на основе антимонида индия для средневолнового ИК диапазона (3.9...5,8 мкм). Заводской паспорт от него.

Фотодиод предназначен для работы в вентильном режиме при напряжении смещения +2 мВ и охлаждении до 80 °К.

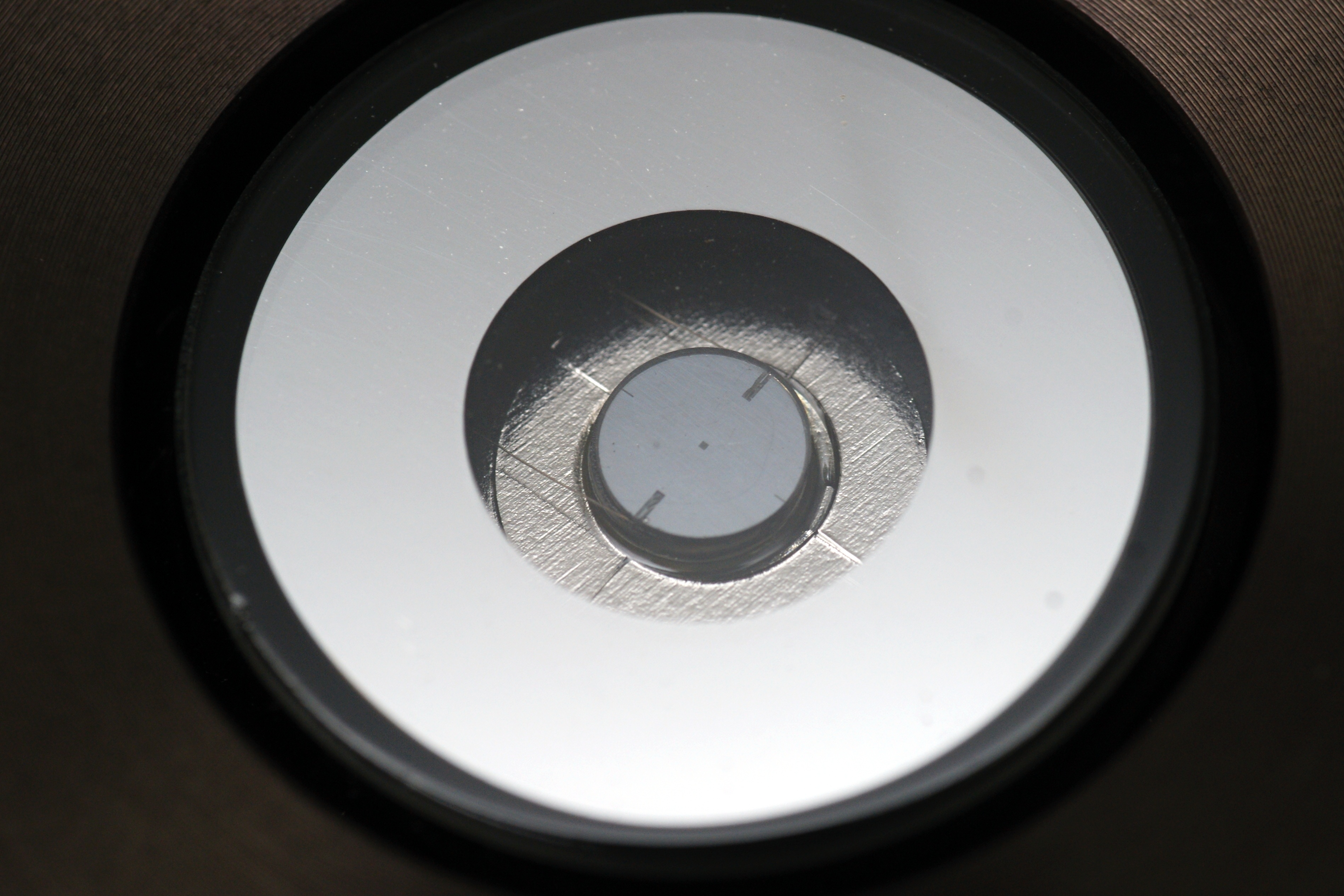

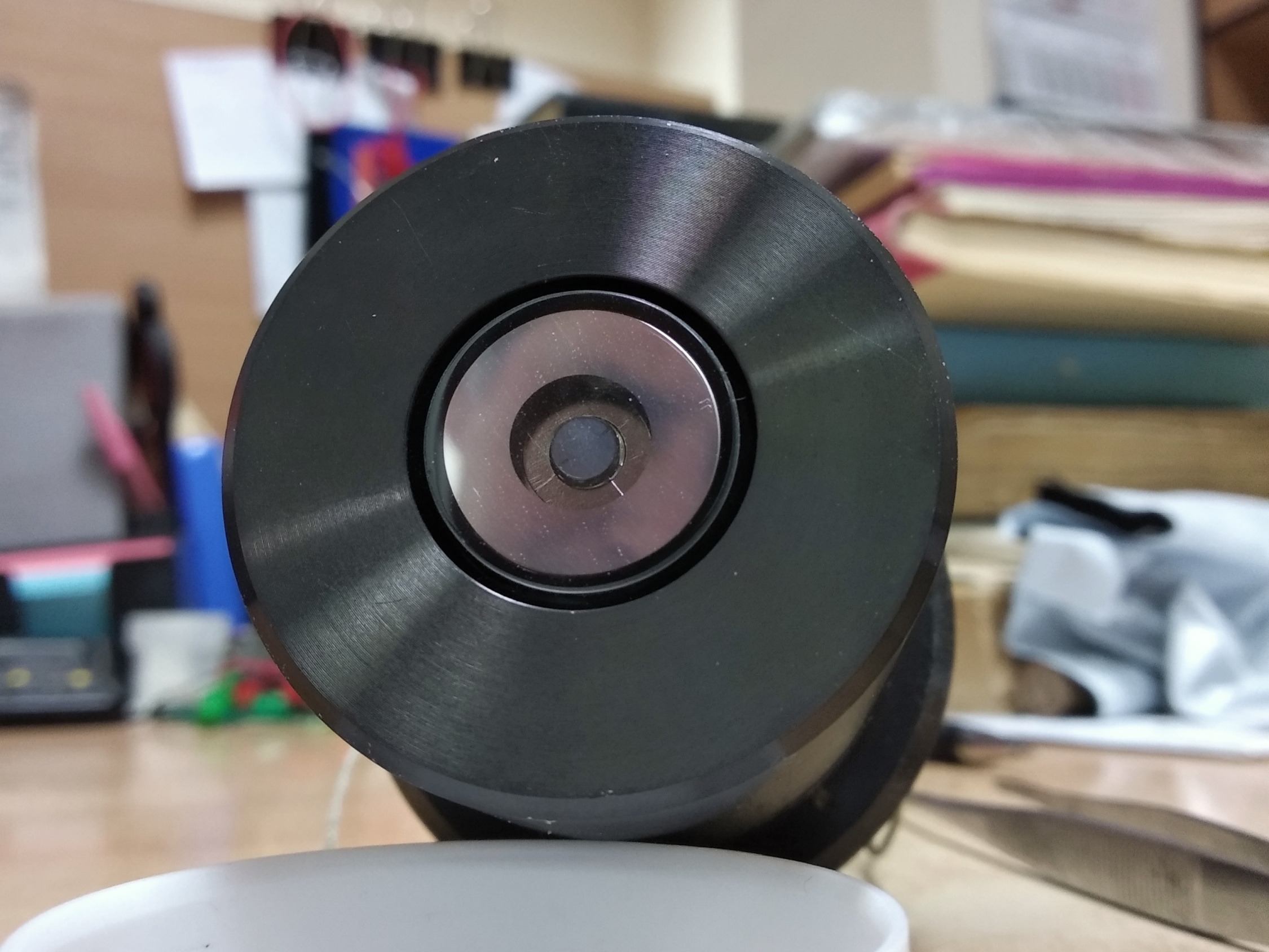

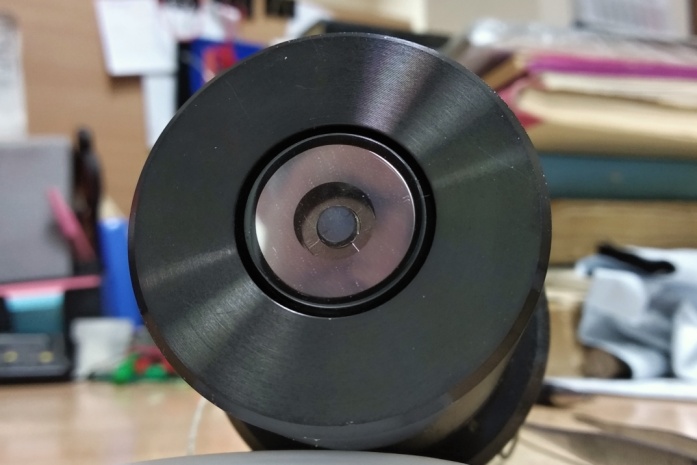

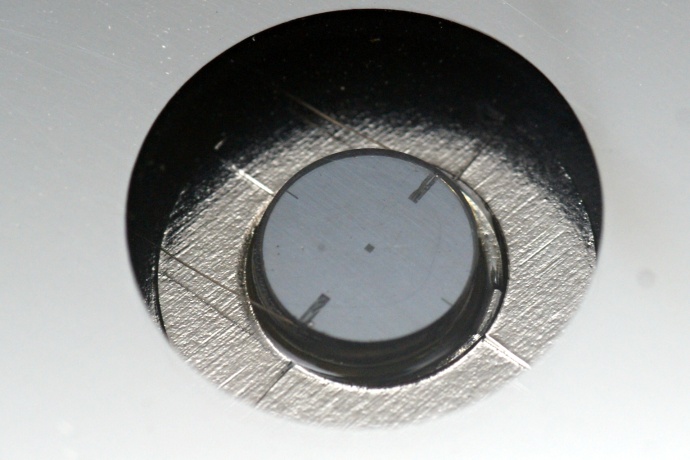

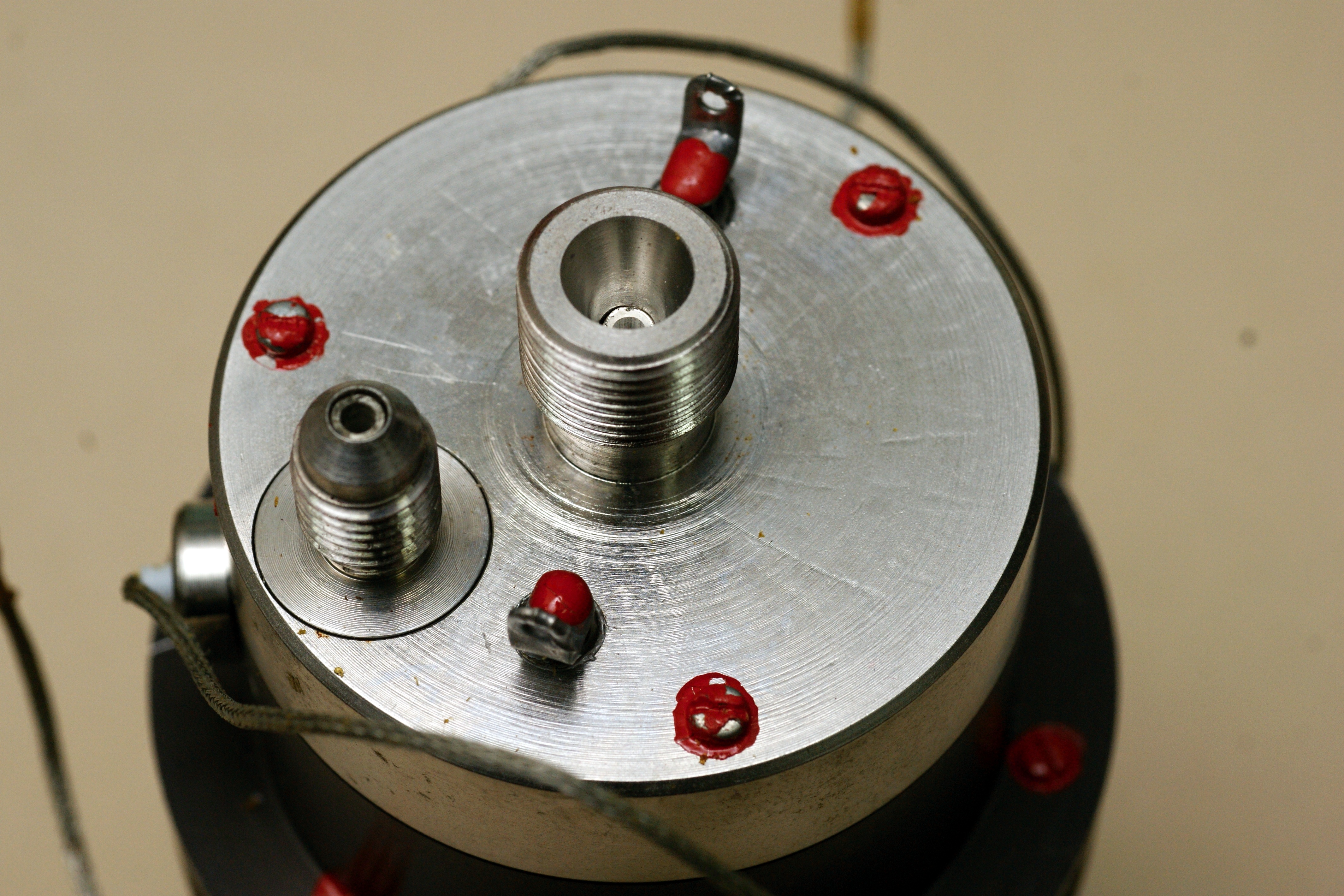

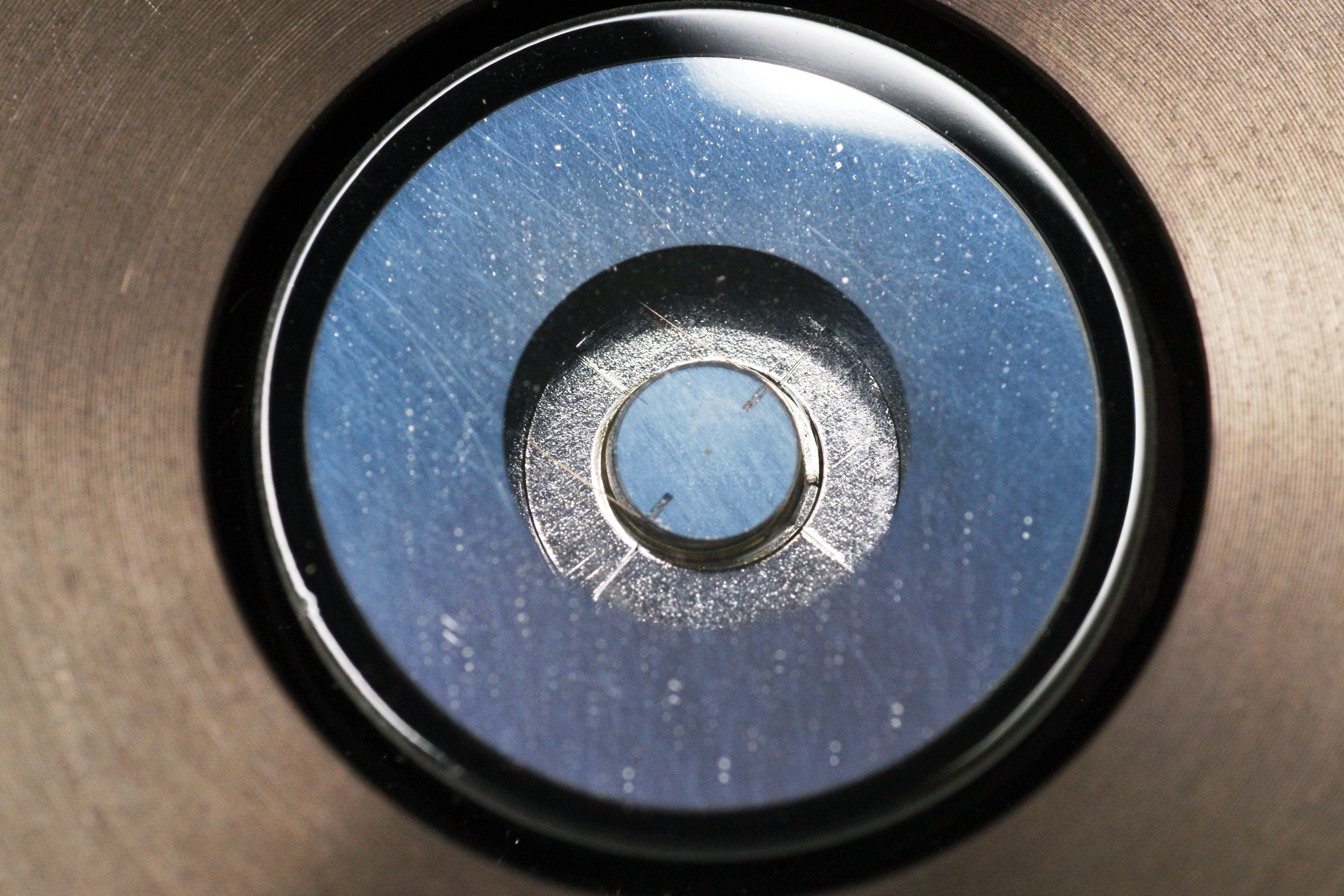

Фотоприёмник размещен внутри сосуда Дьюара с входным окном из просветленного лейкосапфира. Сосуд имеет специальную полость для жидкого азота и помещен в защитный металлический корпус. Время выхода на режим – не более 20 мин. Время работы прибора при однократной заливке составляет 1,5 ч.

Основные параметры

	Угол зрения не менее 70 град
	Дифференциальное сопротивление не менее 50 кОм
	Вольтовая чувствительность не менее 20 000 В/Вт (согласно паспорту - не менее 3 000 В/Вт)
	Обнаружительная способность 5х10⁹ √Гц*см/Вт
	Собственная постоянная времени не более 5 мкс

Источники:

1. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
2. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
