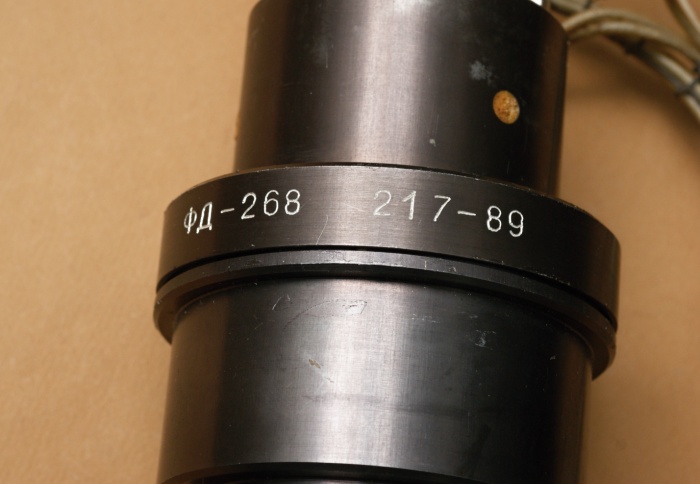

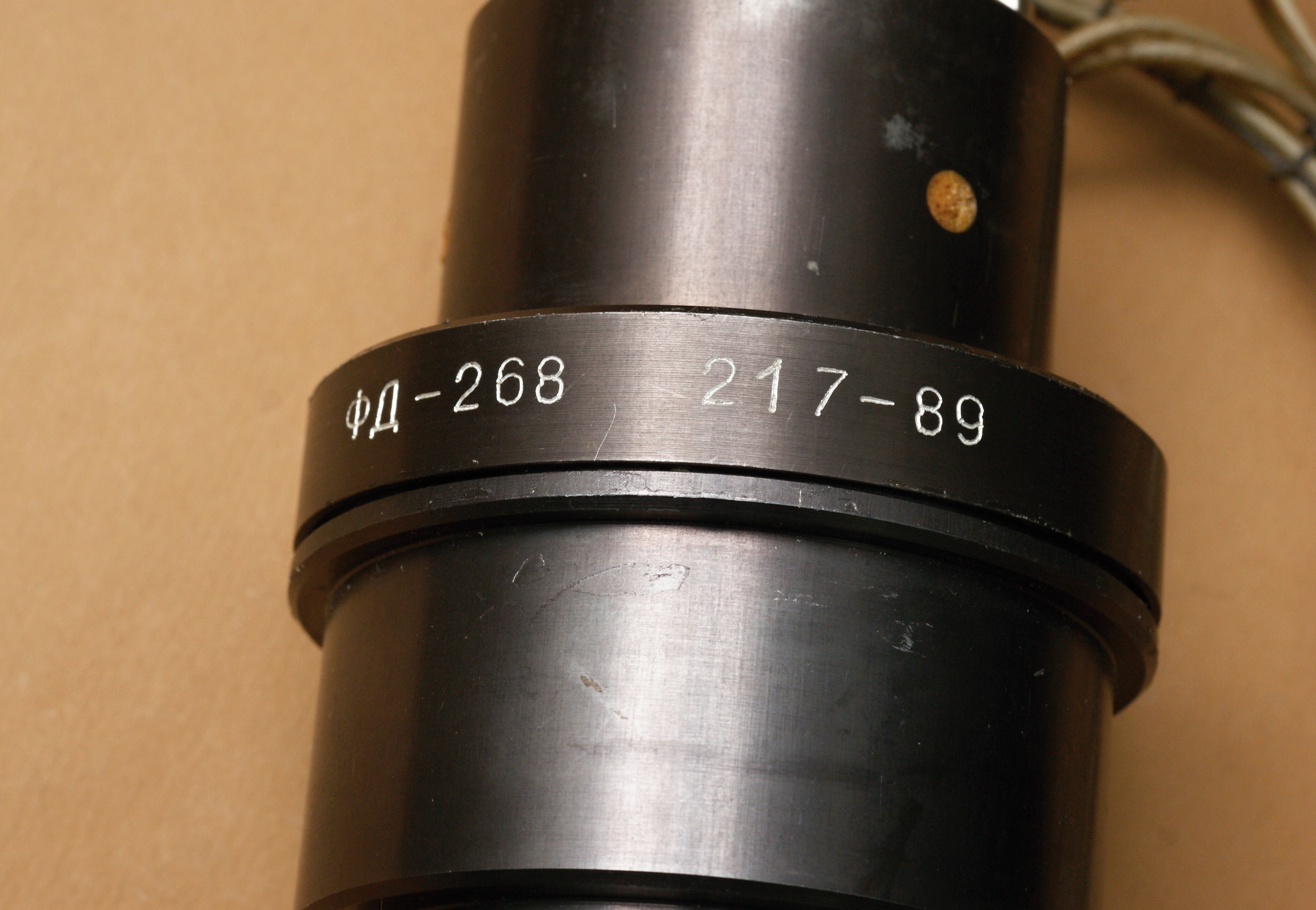

ФД-268

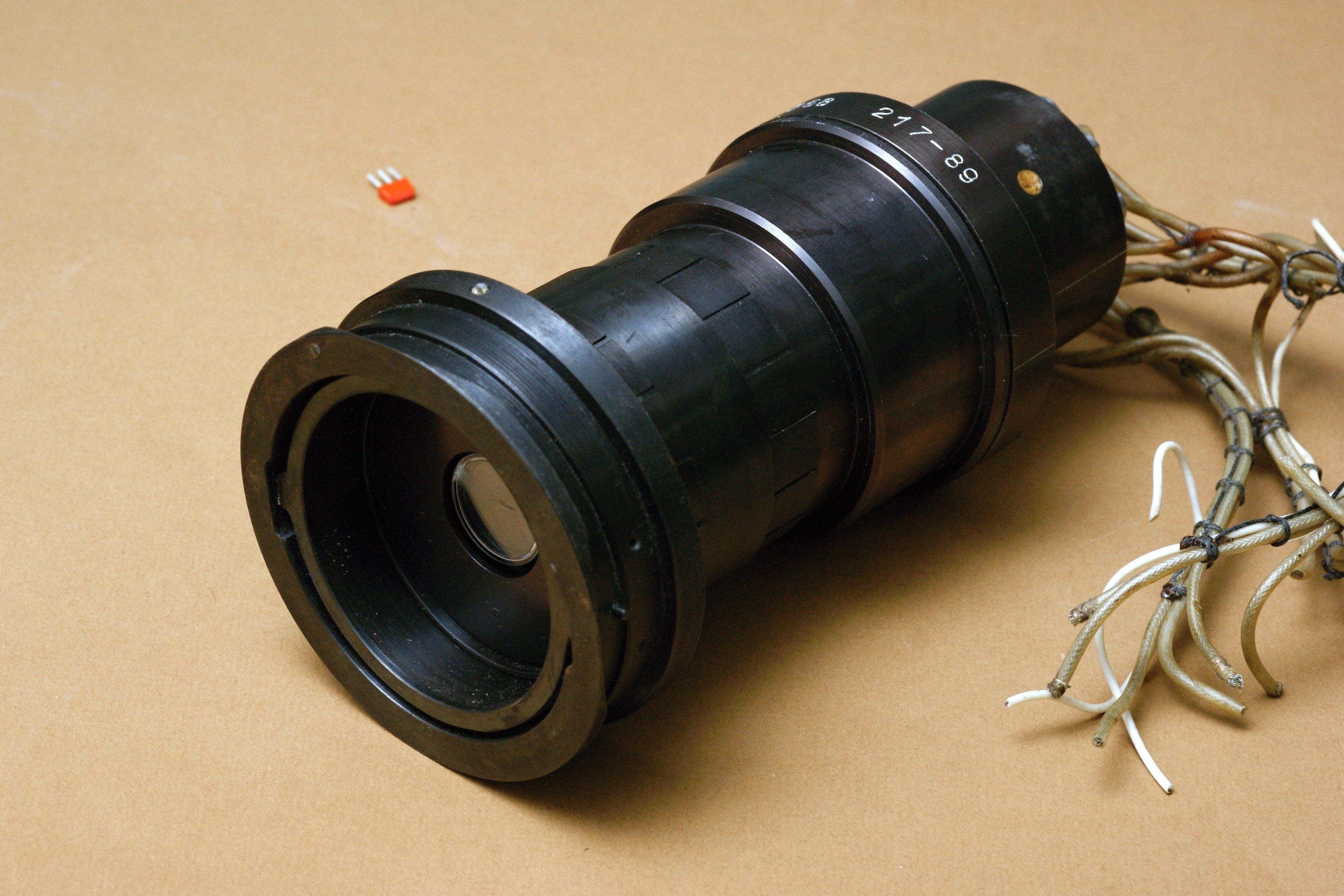

Фотодиод, но не простой, а прямо-таки мегалодон среди фотодиодов. Вес - 1 кг, и это ещё без учёта защитного кожуха!

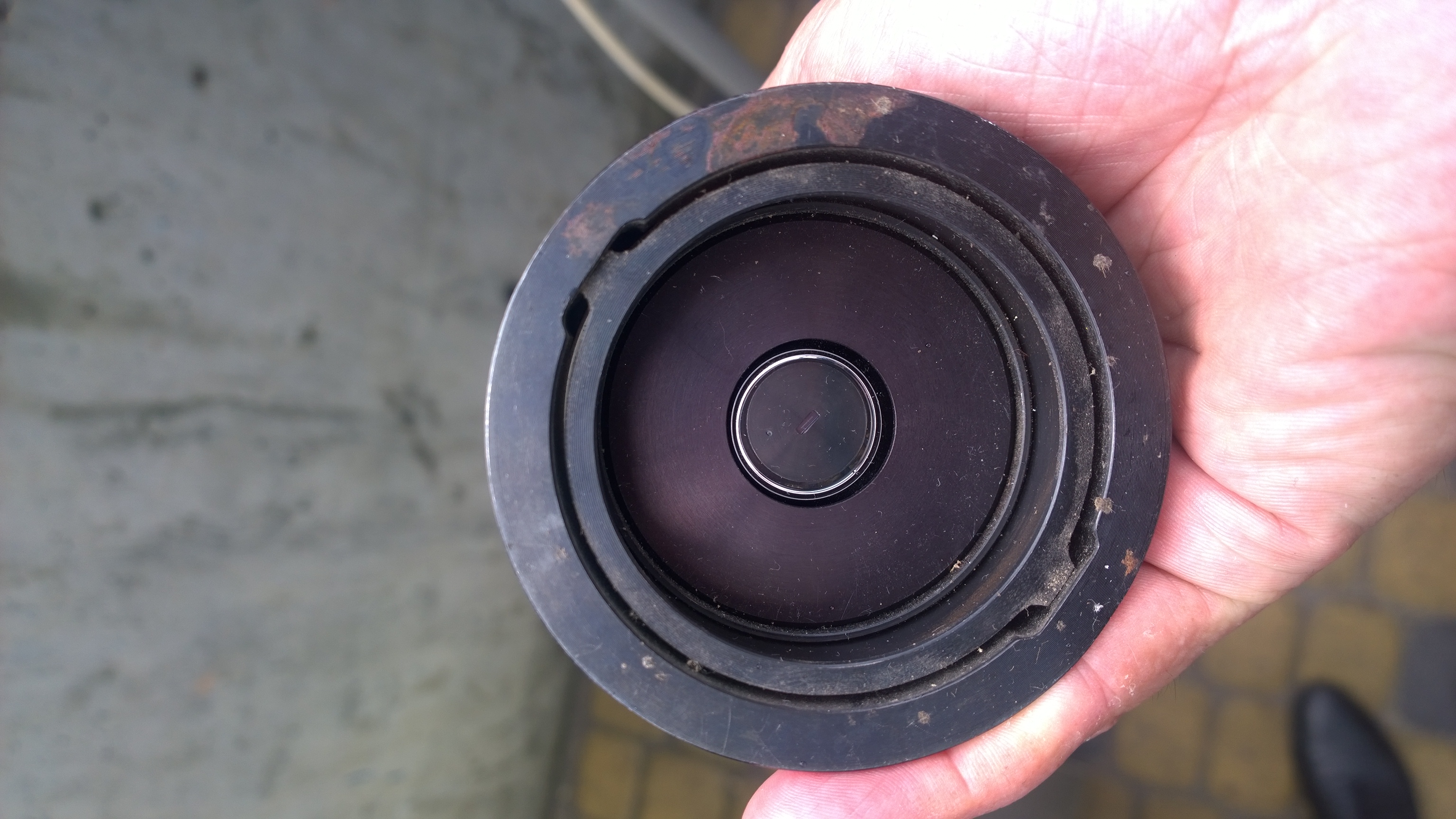

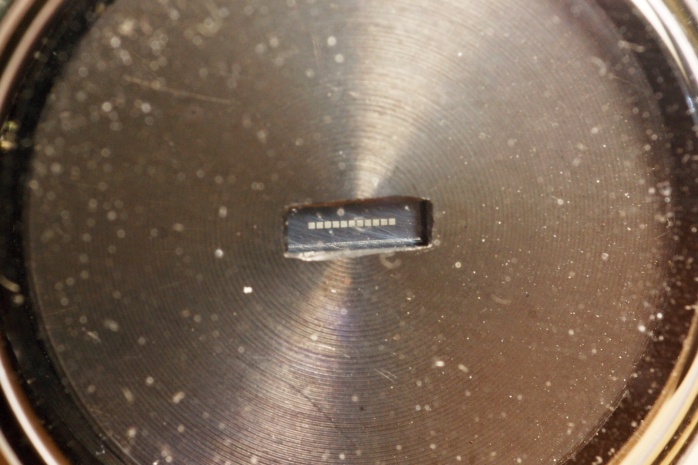

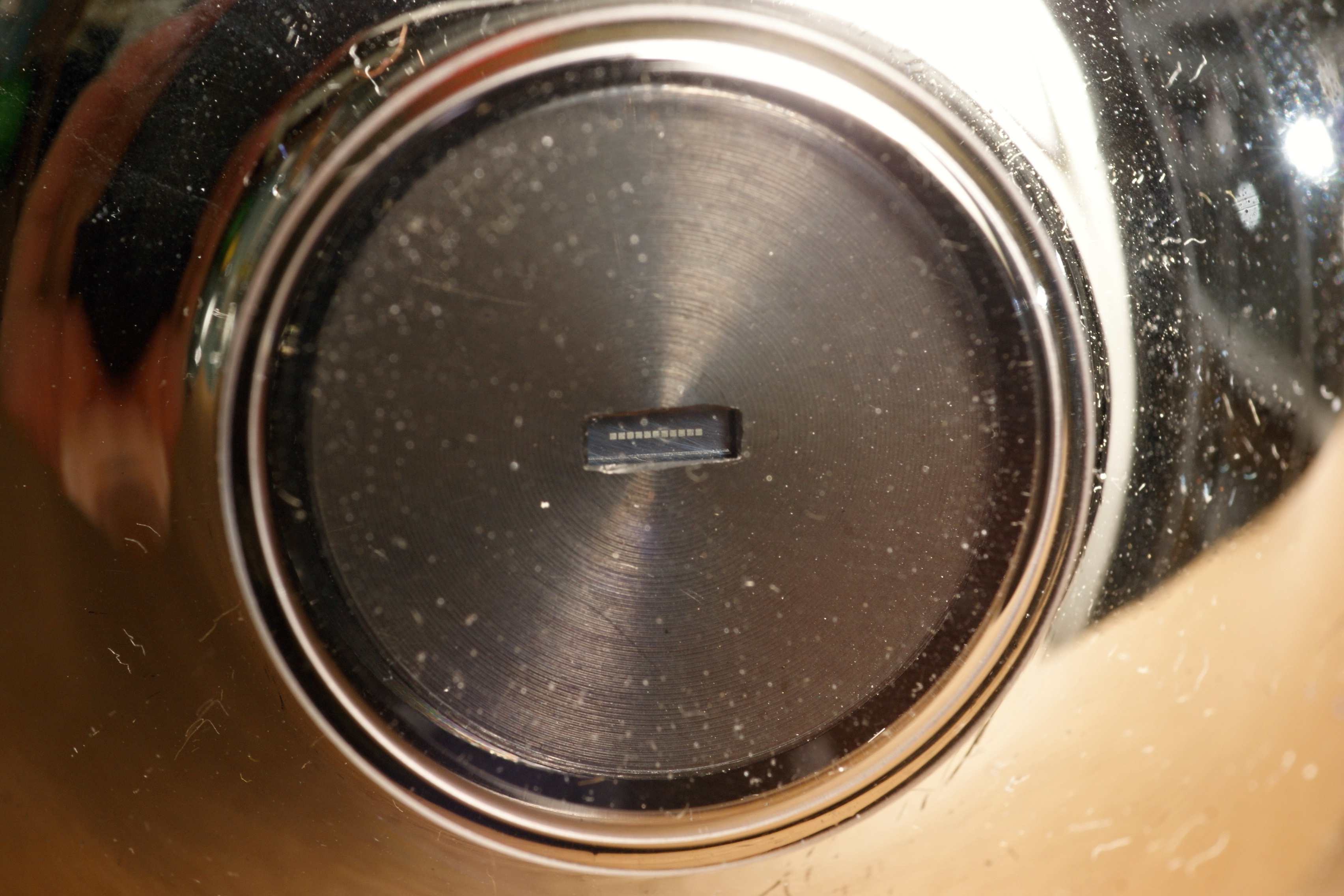

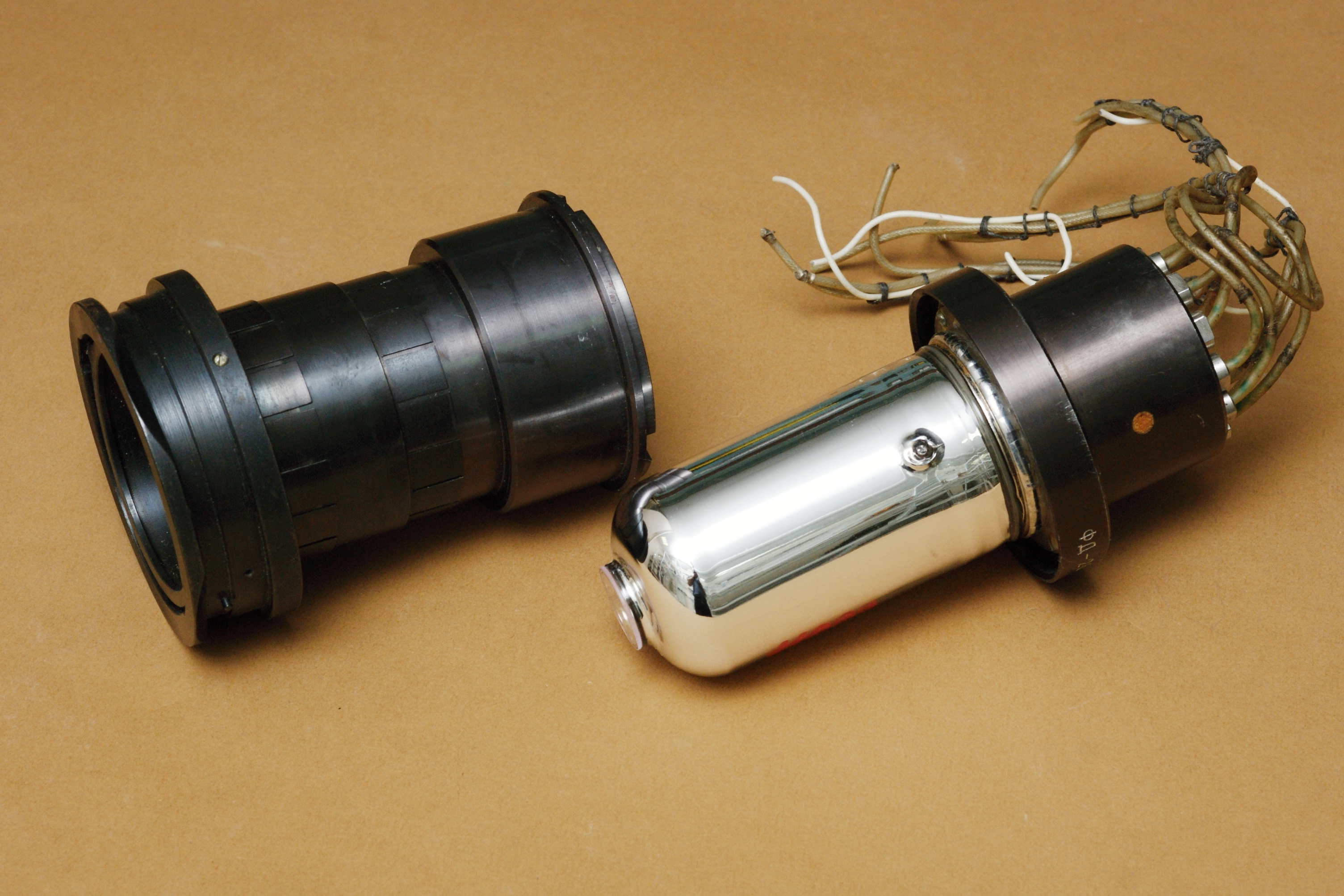

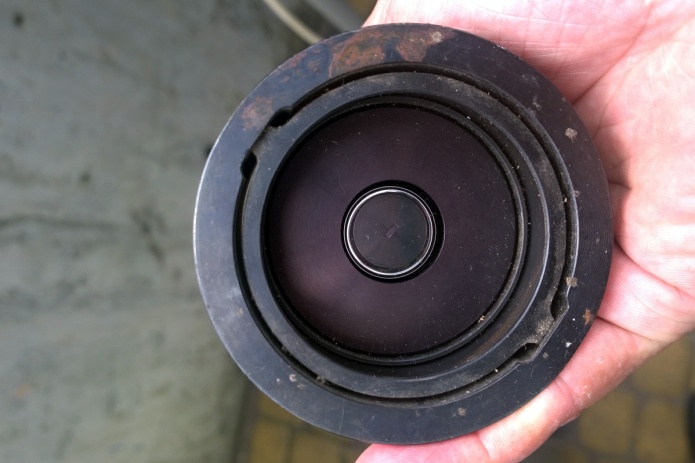

Это охлаждаемый ФД на основе антимонида индия для средневолнового ИК диапазона (4,1...5,2 мкм). Фотоприёмник представляет собой линейку из 11 элементов размером 0,15х0,15 мм, размещенных внутри сосуда Дьюара с входным окном из просветленного лейкосапфира. Сосуд имеет специальную полость для жидкого азота и помещен в защитный металлический корпус.

Охлаждение фотодиода до 80 °К осуществляется заливкой жидкого азота. Время выхода на режим – не более 20 мин. Время работы прибора при однократной заливке составляет, по разным данным от 2 до 4 ч. Фотодиод снабжен встроенным термодатчиком, используемым в качестве датчика уровня жидкого азота.

Это был первый отечественный многоэлементный охлаждаемый фотодиод. ФД-268, совместно с блоком усилителей, входил в состав фотоприёмного устройства "Новость".

ФПУ "Новость" было разработано в рамках НИР "Новость" в КБ-10 Московского завода "Сапфир" по техническому заданию и договору с ГОИ им. Вавилова С.И. (1978-80 год). Научный руководитель НИР - Бараночников М.Л., заместитель НР - инженер-конструктор I категории КБ-10 Бабаев В.А. ФПУ предназначалось для применения в быстродействующем медицинском цветном тепловизоре серии "Радуга" (разработка ГОИ). Кроме ГОИ, были и другие потребители, но их было немного.

Основные параметры

Источники:

1. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
2. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
