ФД-7Г

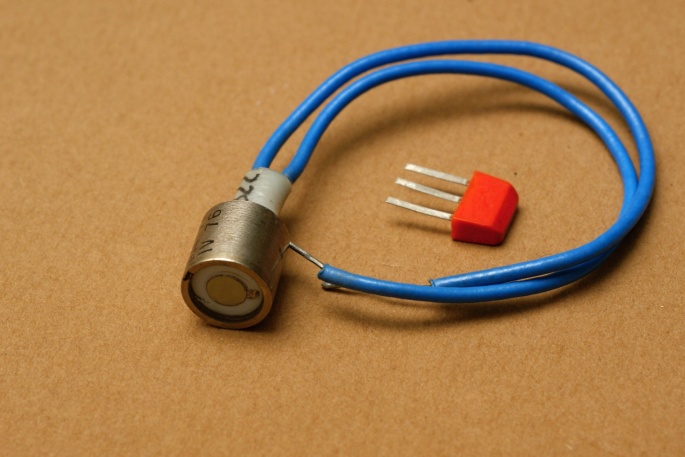

фотодиод ФД-7Г

Германиевый фотодиод в герметичном металлостеклянном корпусе, один из довольно ранних типов. Как все германиевые имеет весьма широкий спектр принимаемого излучения, от видимого до среднего ИК; хотя максимум всё же сильно сдвинут к длинноволновой границе и находится на 1,5 мкм. При этом ФД-7Г рекордсмен по коротковолновой границе чувствительности, она у него уходит аж в УФ-диапазон, до 300 нм.

Ещё из отличительных особенностей можно отметить очень широкую диаграмму направленности, 120°. Остальные параметры вполне средние для этой группы диодов.

Можно предположить, что ФД-7Г был разработан как массовый фотоприёмник для не особо ответственных применений - промышленного оборудования и т.п. Справочный лист на него.

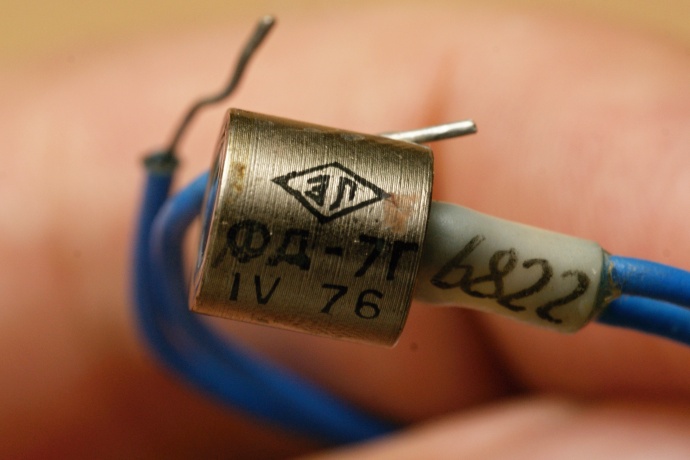

Производитель - Московский завод "Сапфир" (ныне Швабе фотосистемы). Товарный знак завода, что любопытно, здесь сохранился ещё с тех лет, когда он назывался "Электролампа".

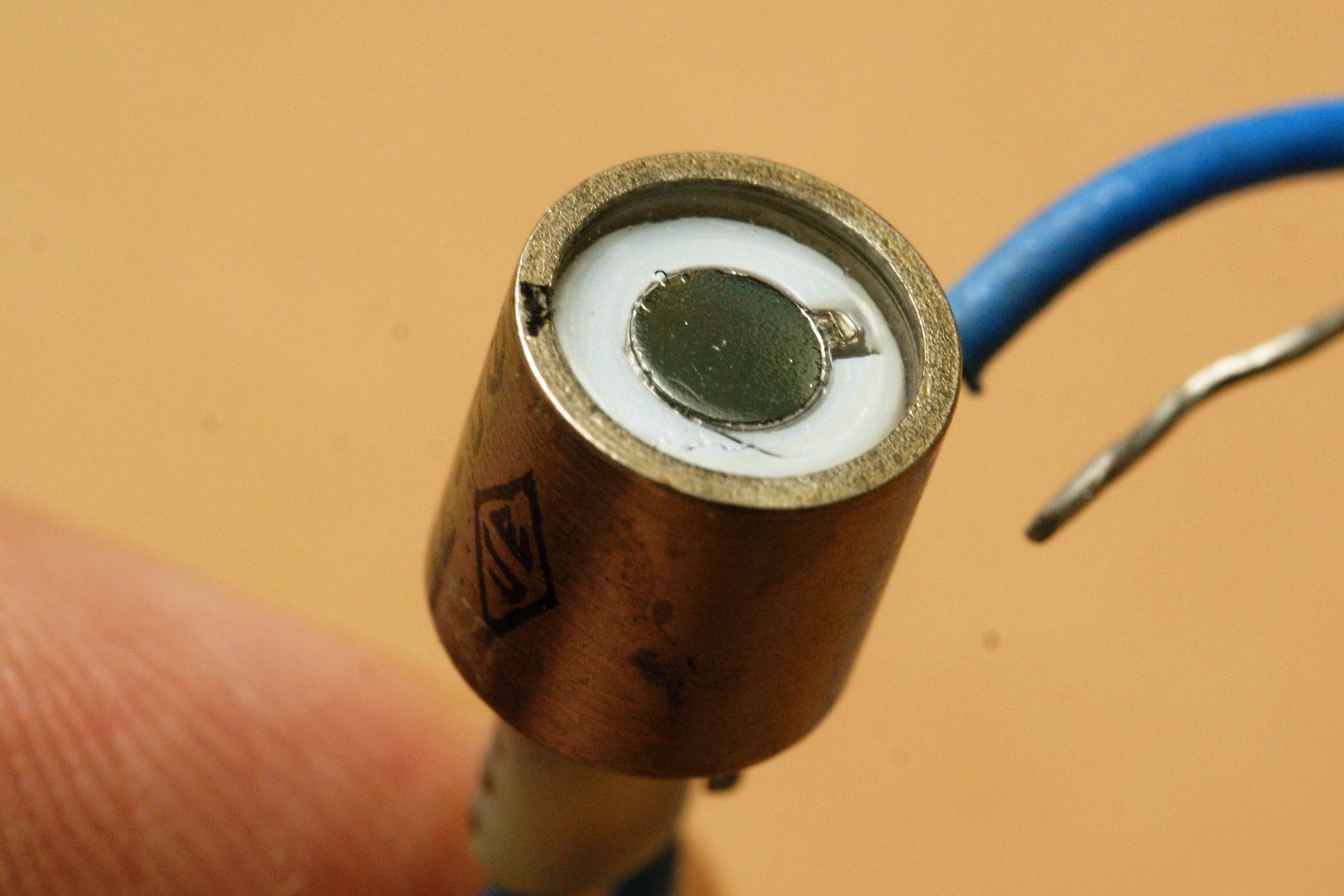

фотодиод ФД-7Г

фотодиод ФД-7Г

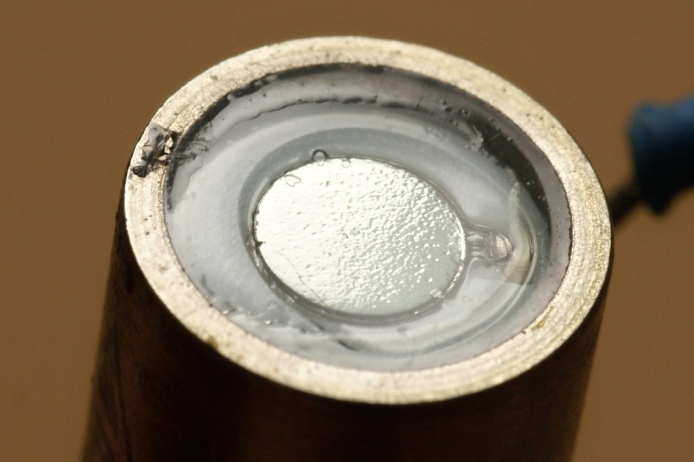

фотодиод ФД-7Г

Источники:

1. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
2. Полупроводниковые фотоприемники: Ультрафиолетовый, видимый и ближний инфракрасный диапазоны спектра/ И.Д. Анисимова, И.М. Викулин, Ф.А. Заитов, Ш.Д. Курмашев; Под. ред. В.И. Стафеева.- М.: Радио и связь, 1984.
3. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
4. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
5. Кайдалов С.А. Фоточувствительные приборы и их применение: Справочник. - М.: Радио и связь, 1995 (Массовая радиобиблиотека; Вып. 1214).
6. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
7. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
8. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
