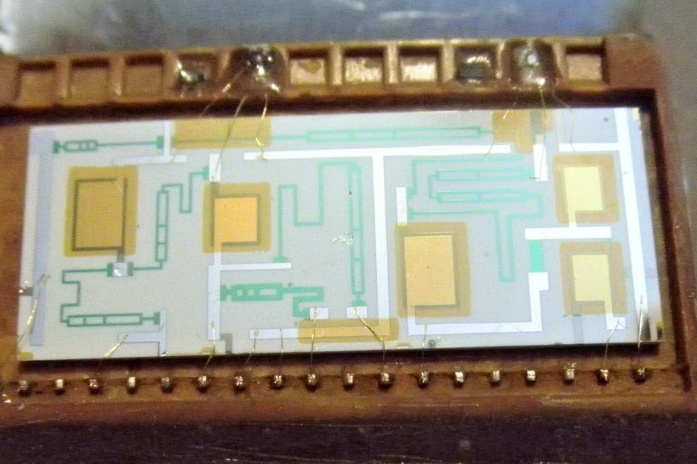

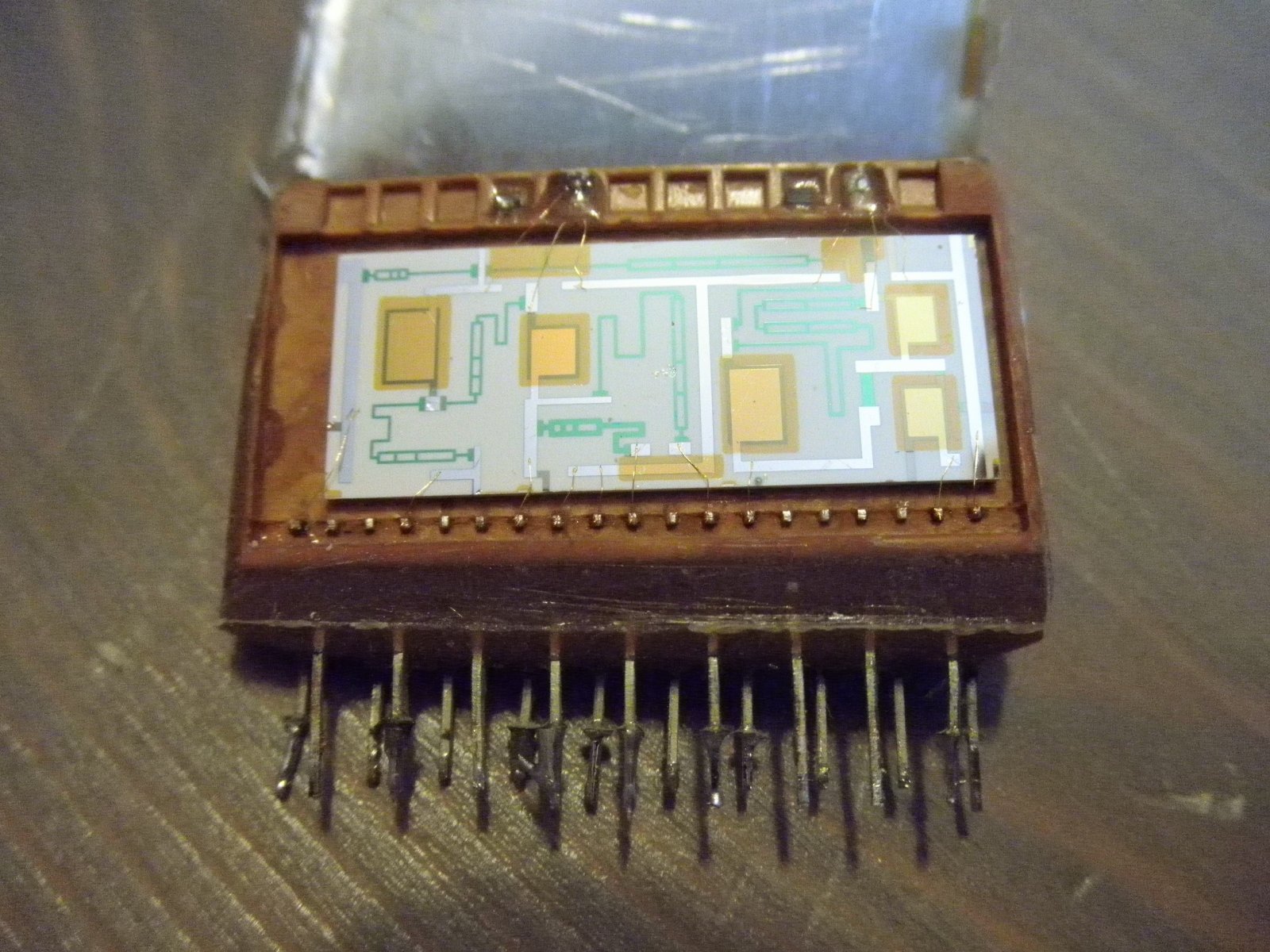

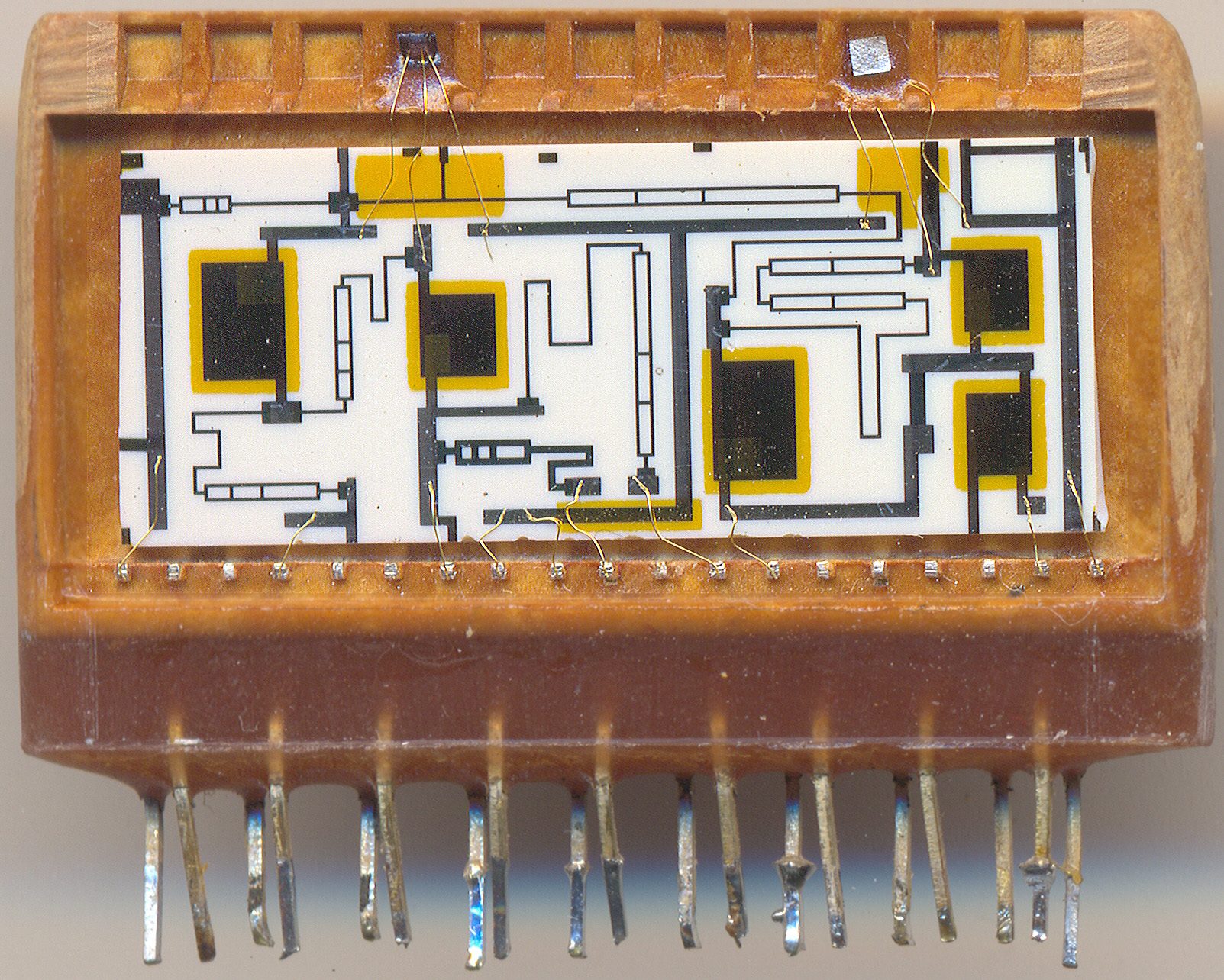

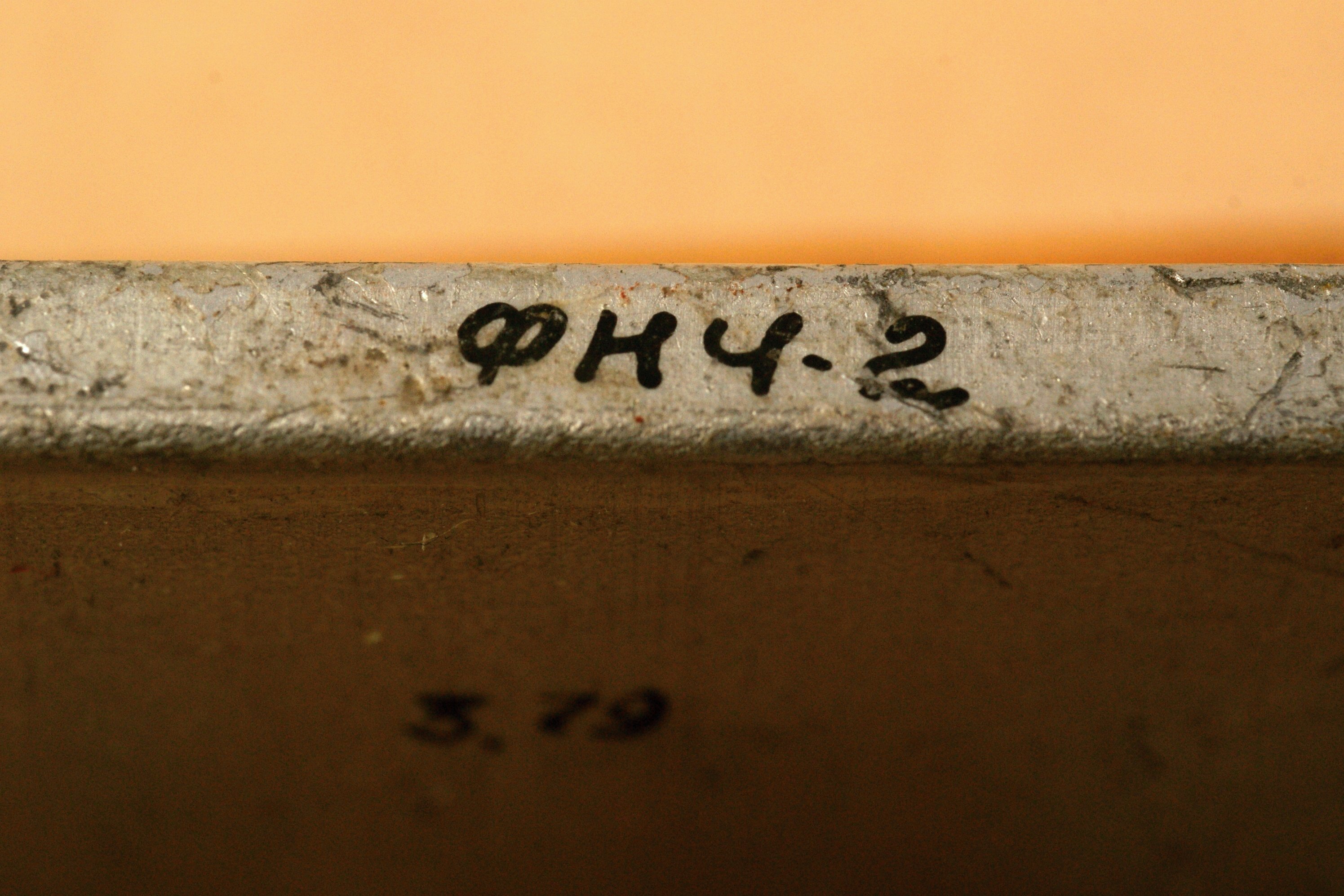

Микросборки фильтров нижних частот, применявшиеся в измерителе
нелинейных искажений С6-5. Эти фильтры служат для ограничения
полосы частот прибора с целью уменьшения собственных шумов.
ФНЧ-1 имеет частоту среза 20 кГц, ФНЧ-2 - 200 кГц. Оба фильтра имеют идентичное схемное решение.

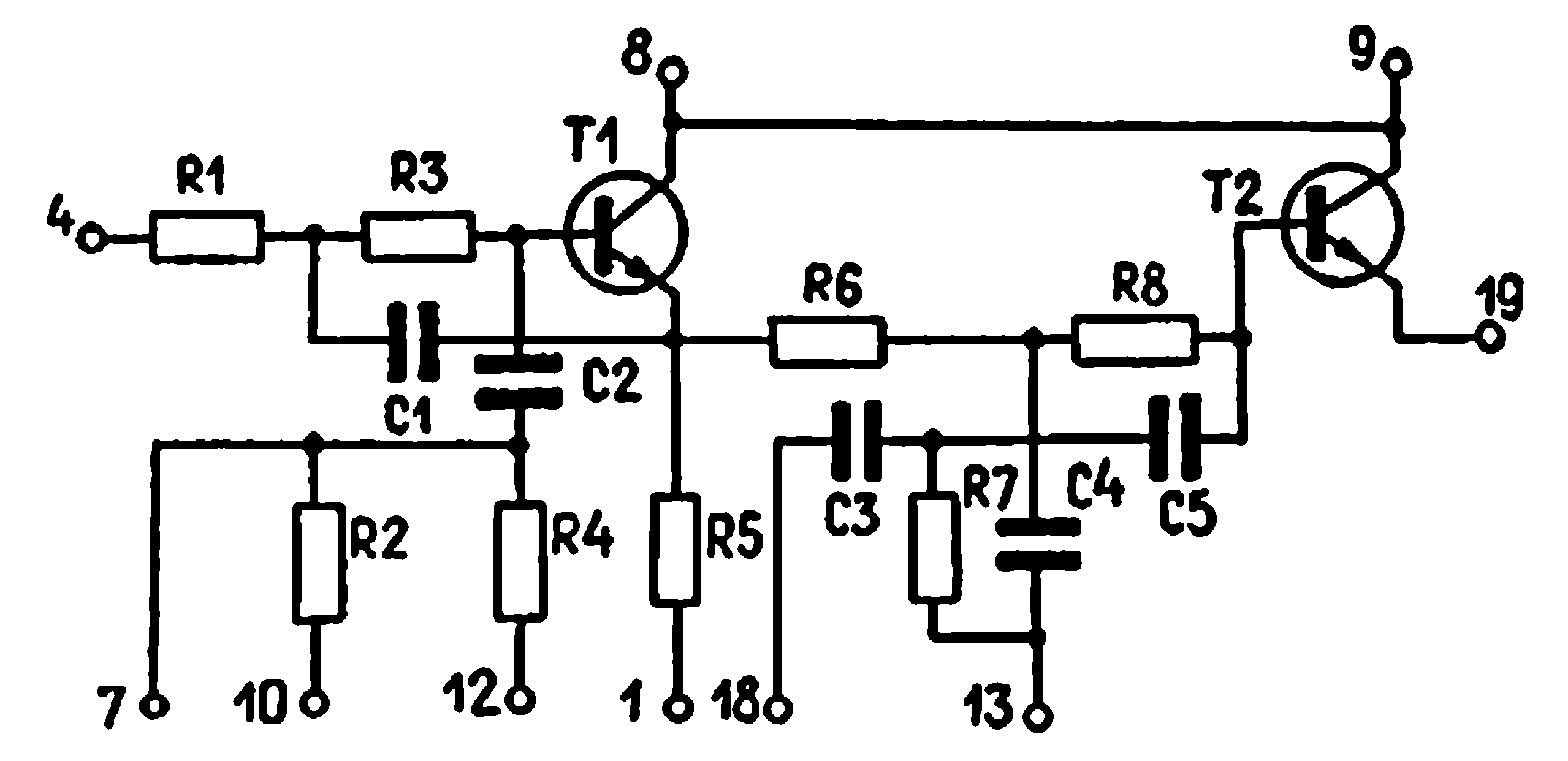

Схема каждого ФНЧ состоит из активного RC-фильтра, выполненного на транзисторе и
активного режекторного фильтра, выполненного на транзисторе и двойном Т-образном мосте,
образованном RC-элементами.
Затухание коэффициента передачи ФНЧ-1 на частоте 40 кГц и выше, ФНЧ-2 на частоте 400 кГц
и выше составляет не менее 20 дБ. Коэффициент передачи фильтров в полосе пропускания -
не менее 0,7.

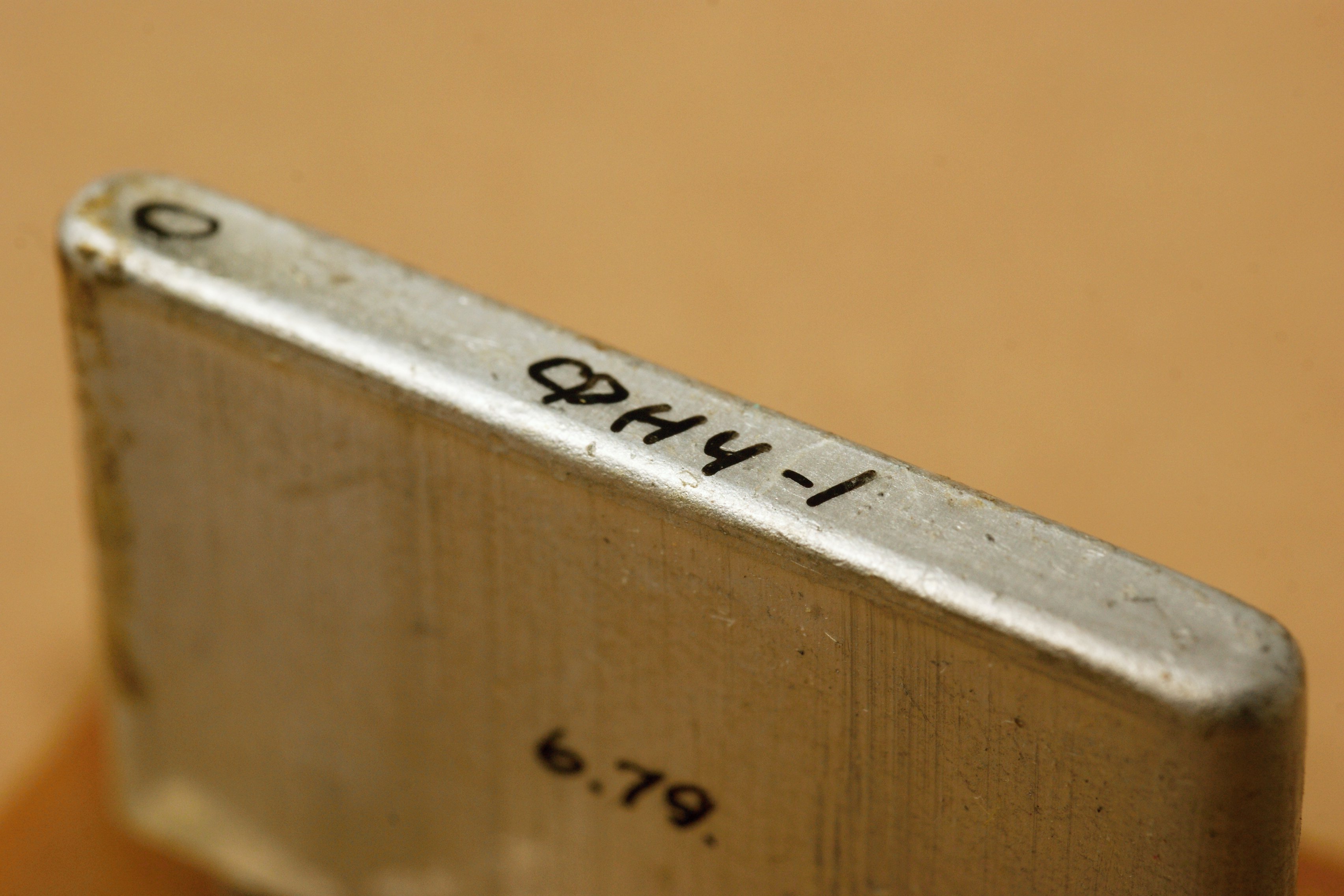

Производитель не маркирован. Корпус "Пенал" заставляет вспомнить разработки Киевского НИИ Микроприборов

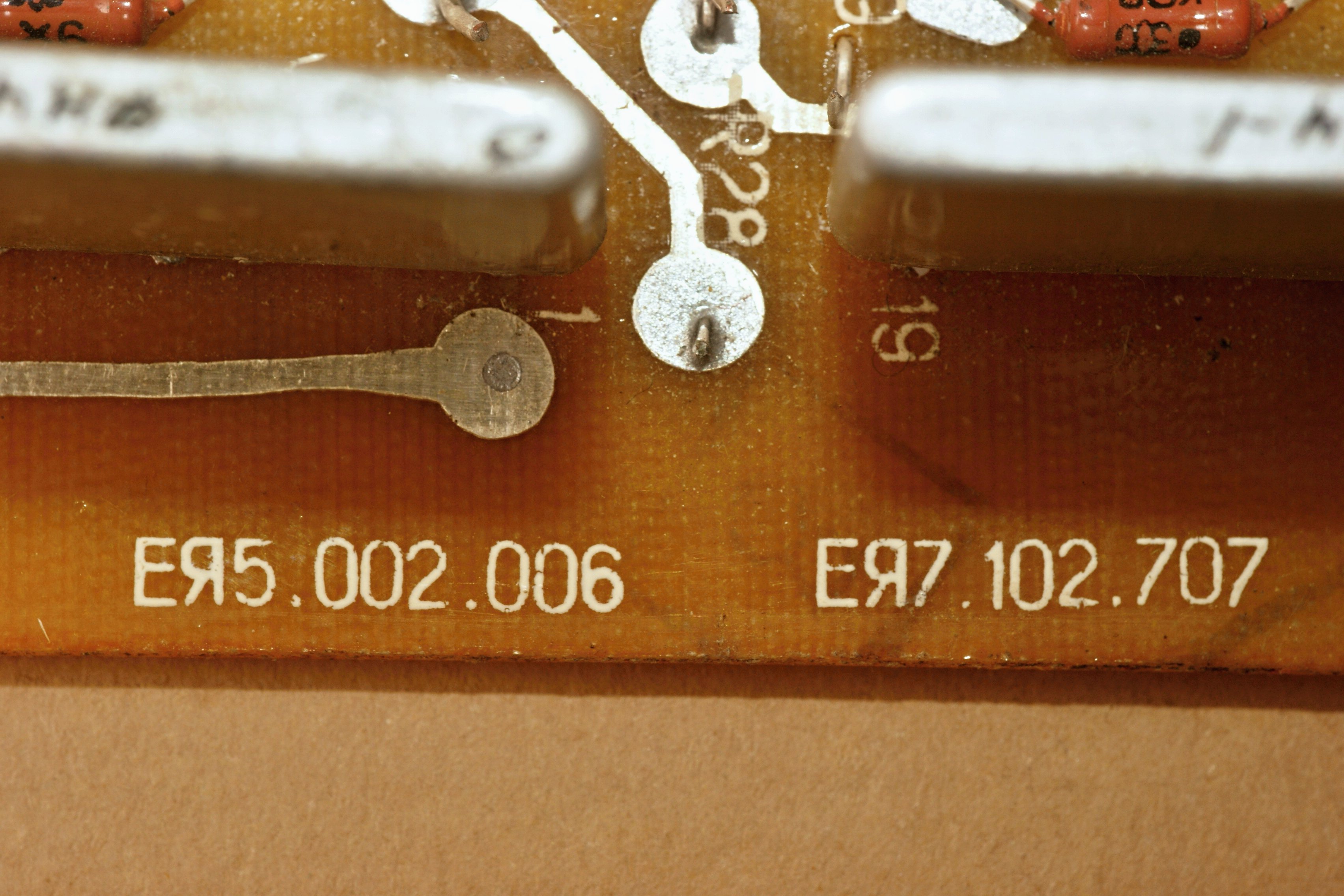

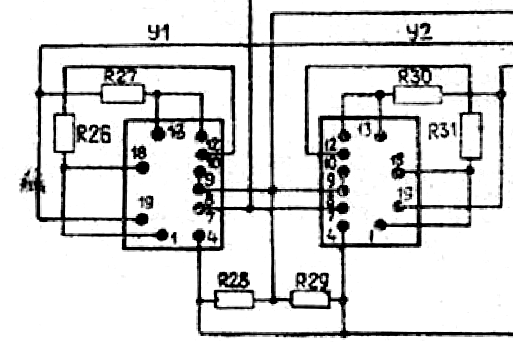

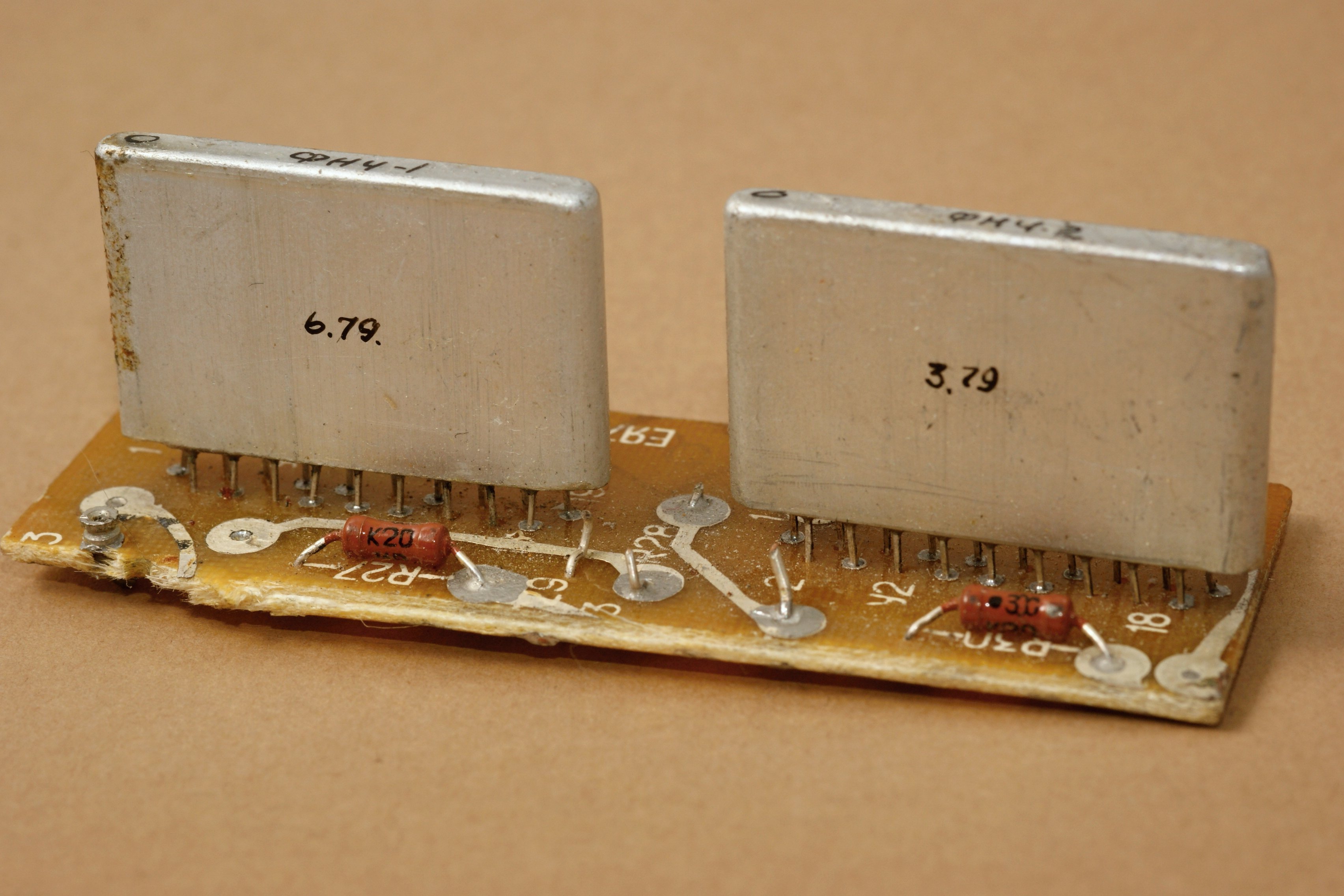

и подчиненных ему предприятий... При этом сборки установлены на плату усилителя,
выпущенную Киевским заводом "Радиоприбор" (ныне ОАО "Меридиан").
(фото Александра Назаренко)
(фото с Форума покупки радиодеталей)
