ФПУ-1А

фотоприемник ФПУ-1А

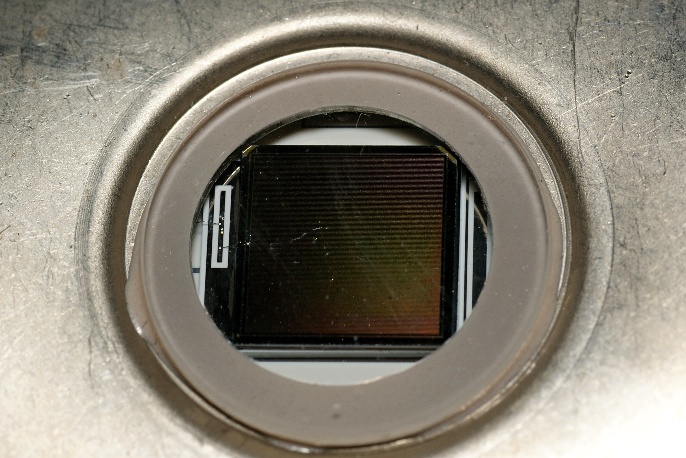

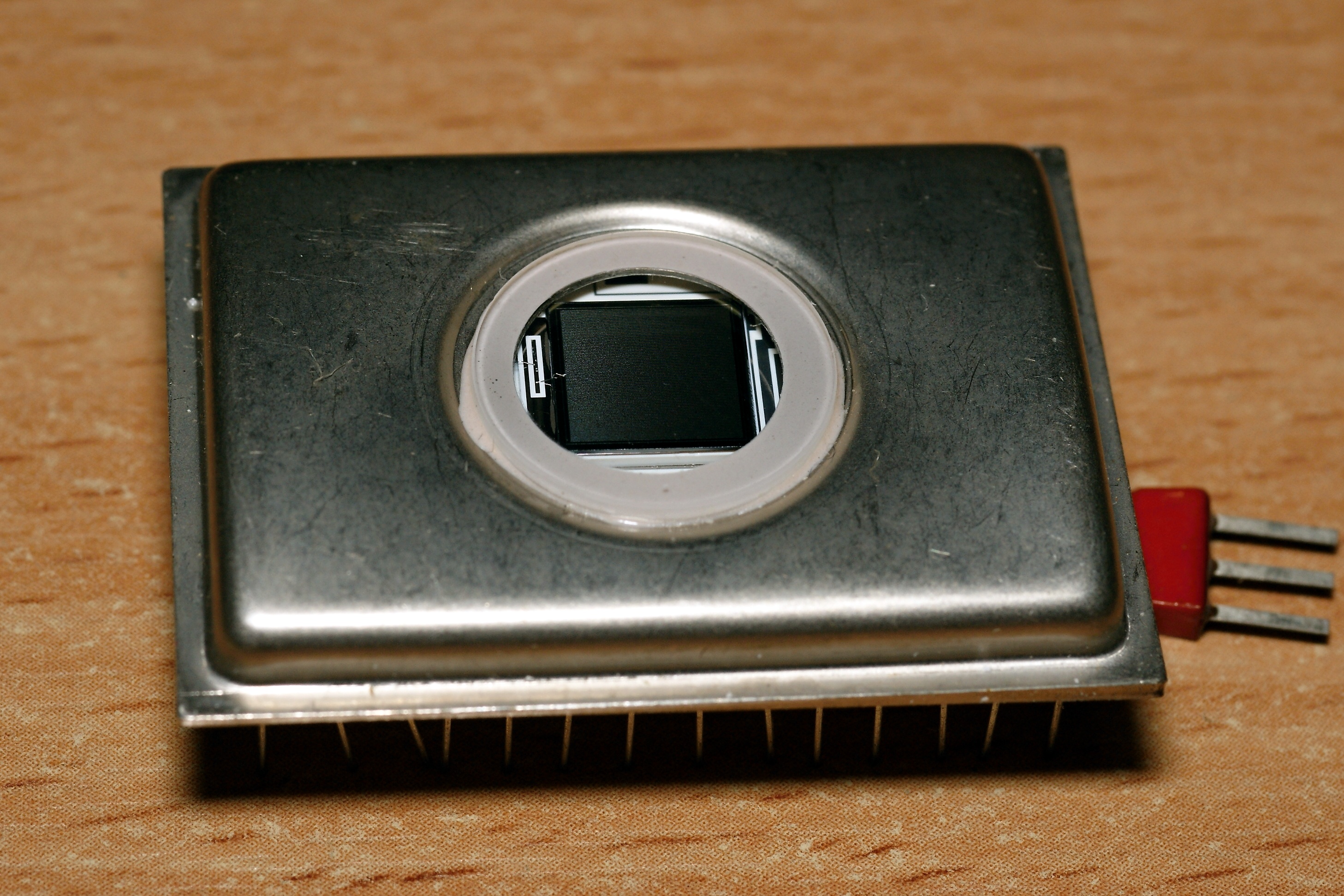

Фотоприемное устройство на основе фотодиода, со встроенным усилителем. Заводской паспорт от него.

Это устройство разработано СКБ ФТИ им. Иоффе (г. Ленинград) и выпускалось мелкой серией для ЛОМО, в качестве детектора в спектрофотометрах (скорее всего СФ-46, или какая-то более ранняя модель). Также оно применялось в спектрофлуориметре "Сигне-4М" рижского ОНИЛ МиАФА ЛМА.

Ближайшим продолжением ФПУ1А является ФПУ2-153.

фотоприемник ФПУ-1А

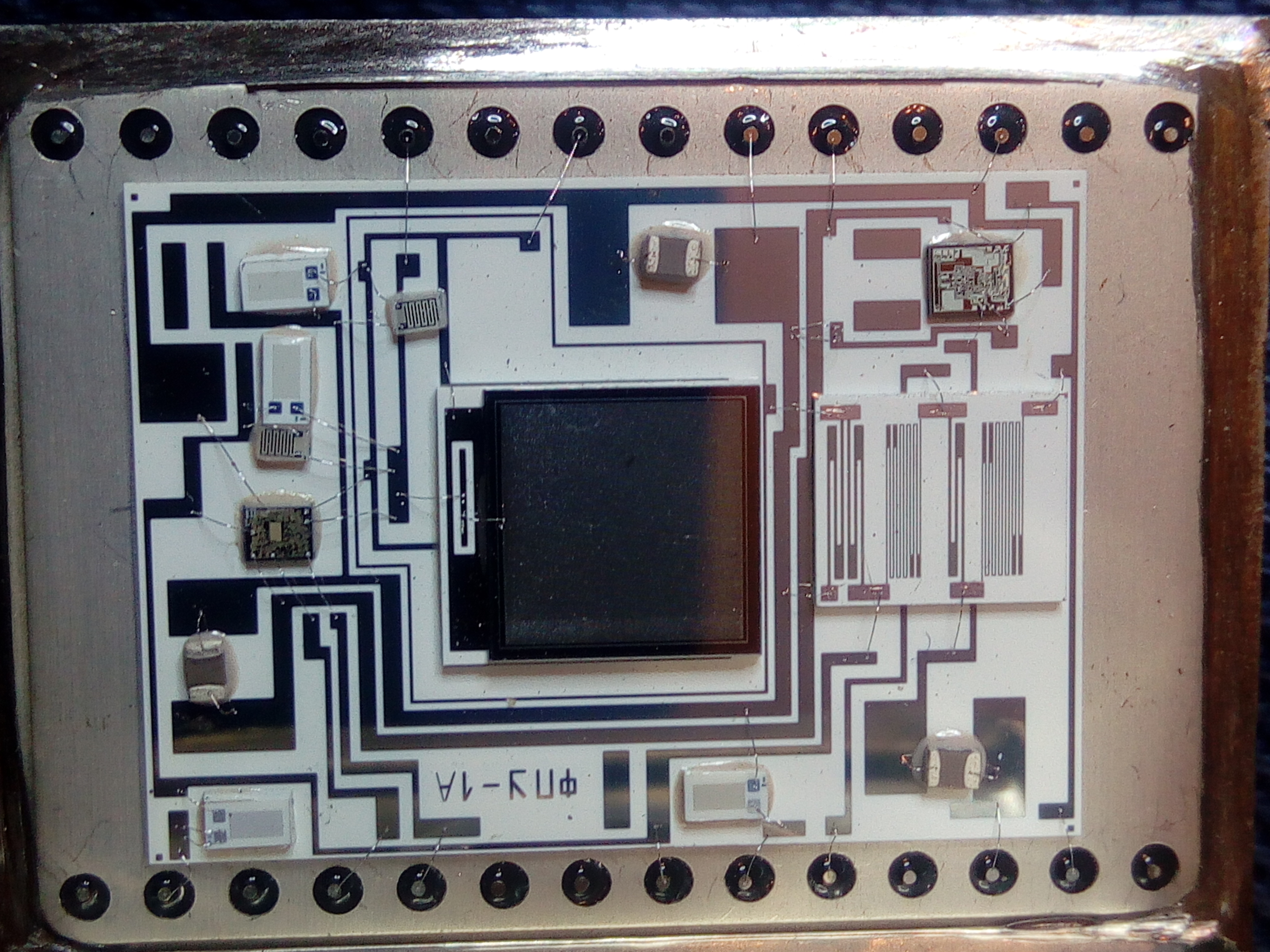

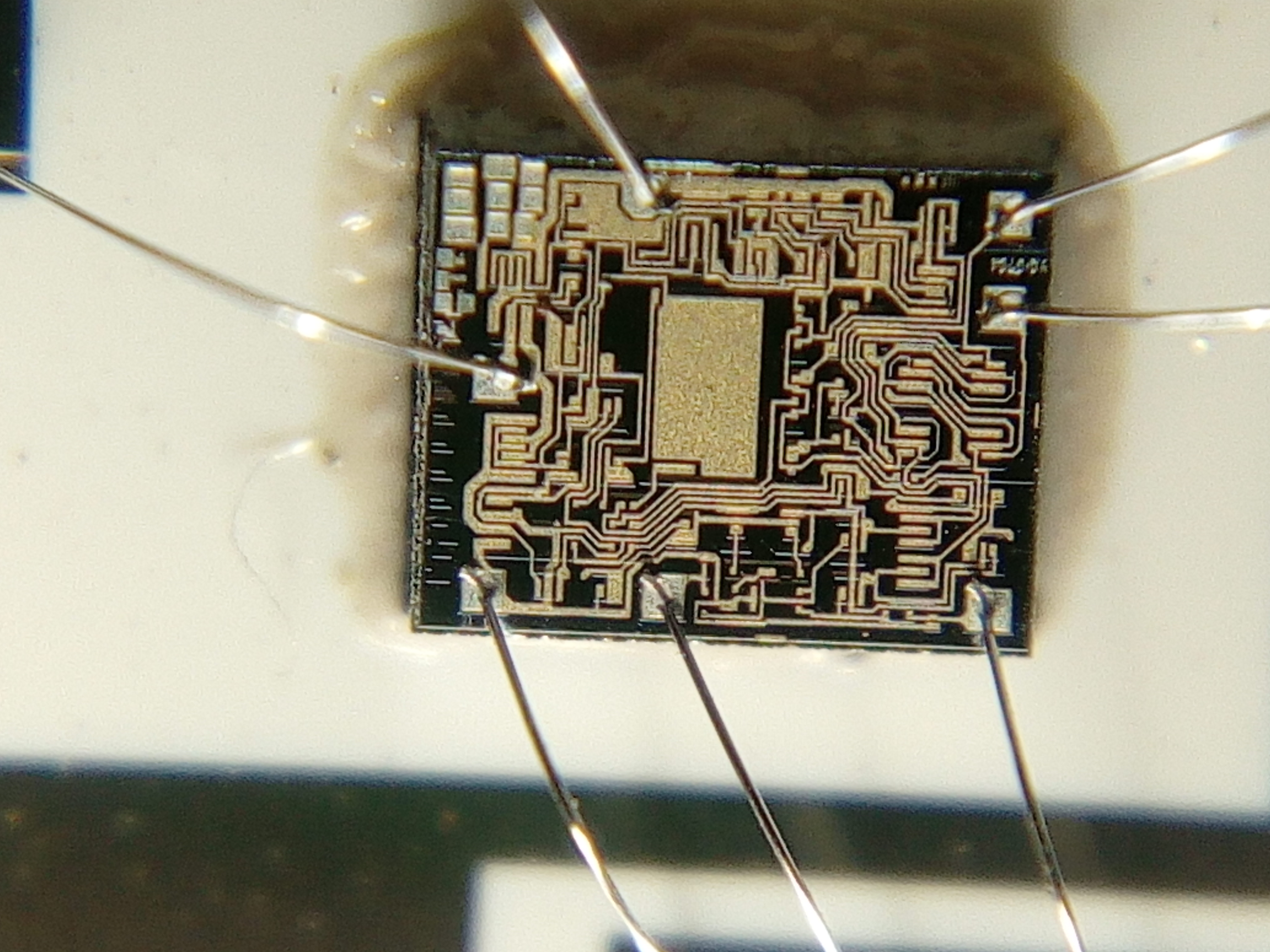

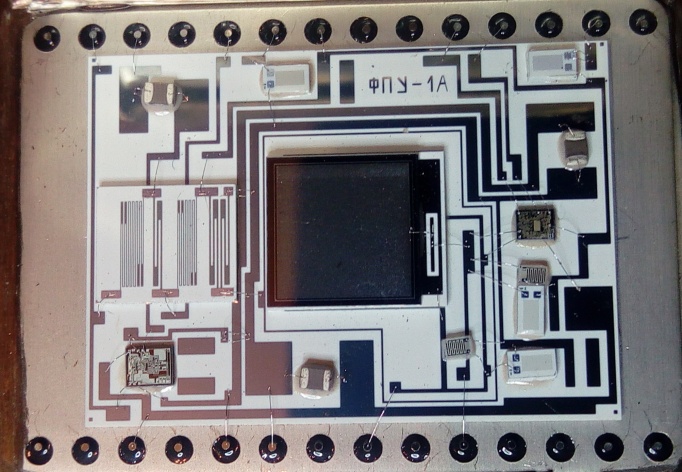

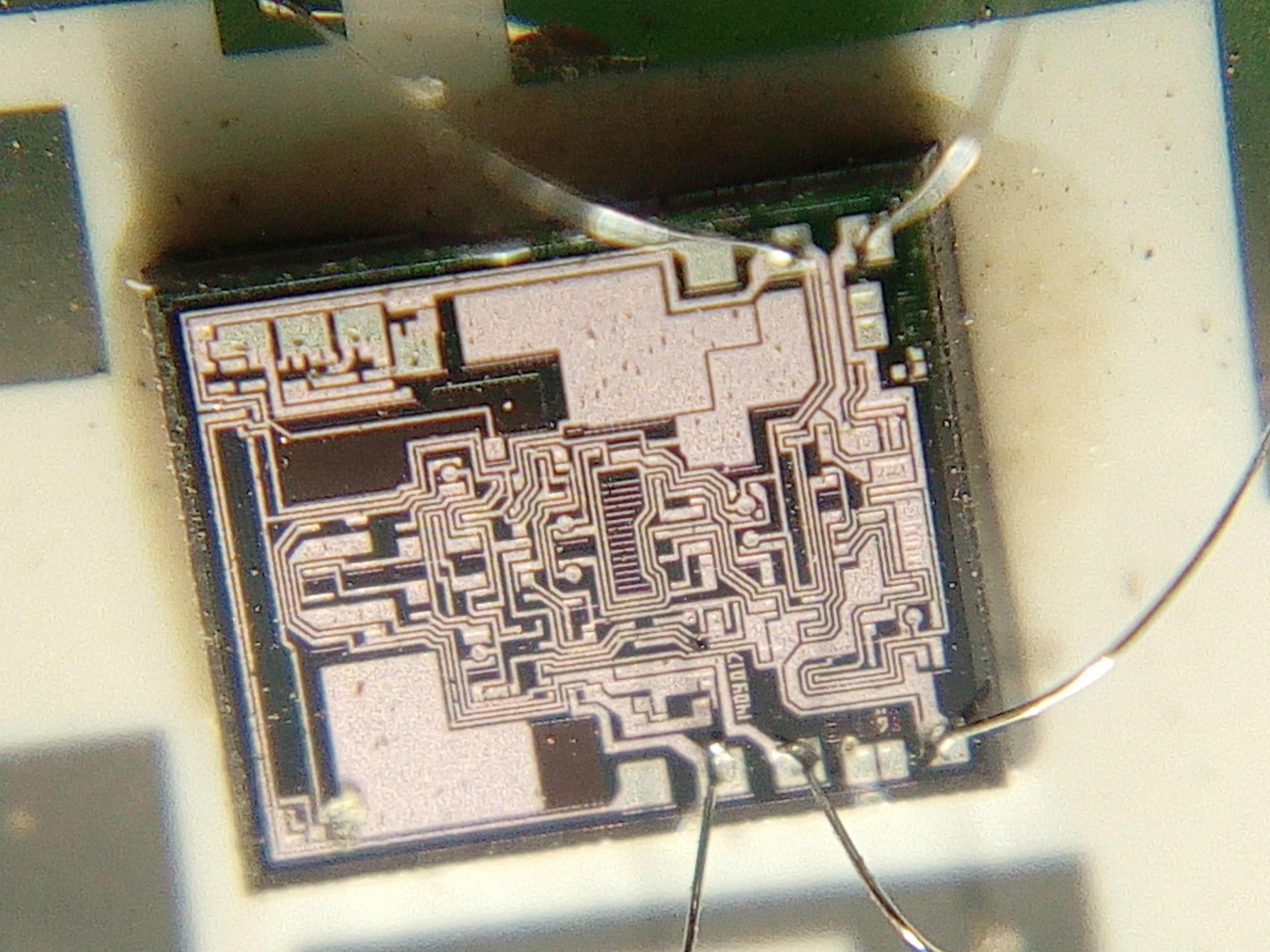

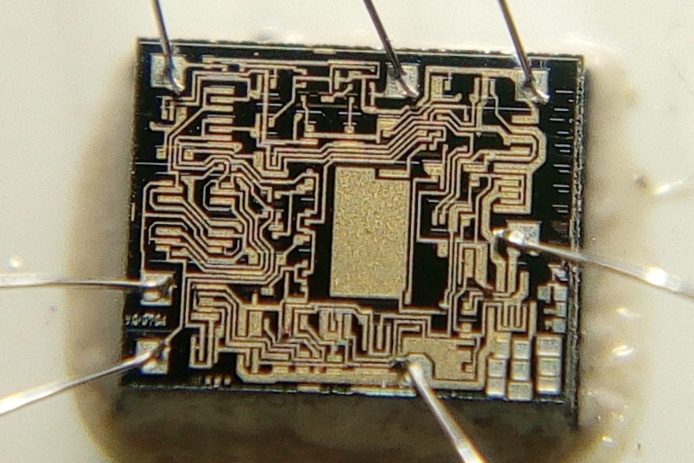

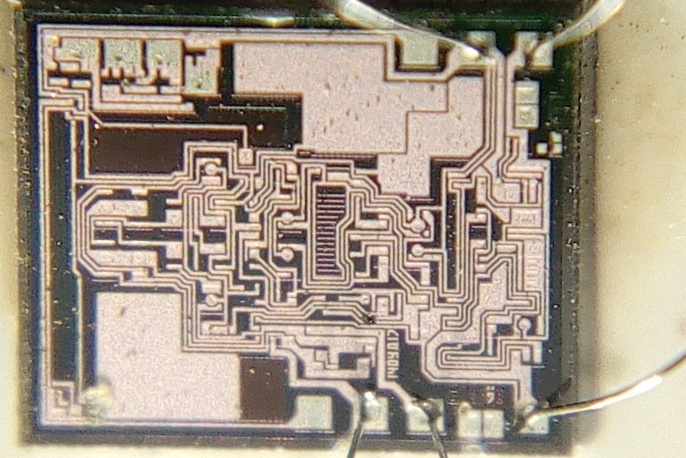

В центре фотодиод ФДУК-2, вокруг него операционники. Первый каскад трансимпедансник (симметричный) на базе 744УД1, второй каскад - 140УД17 с коэффициентами усиления 1 и 10.

Первый каскад имел резистор обратной связи 1 ГОм (второй 1 ГОм шёл на землю), параллельно включались герконами 0.1 ГОм.

фотоприемник ФПУ-1А
(фото от Georg)

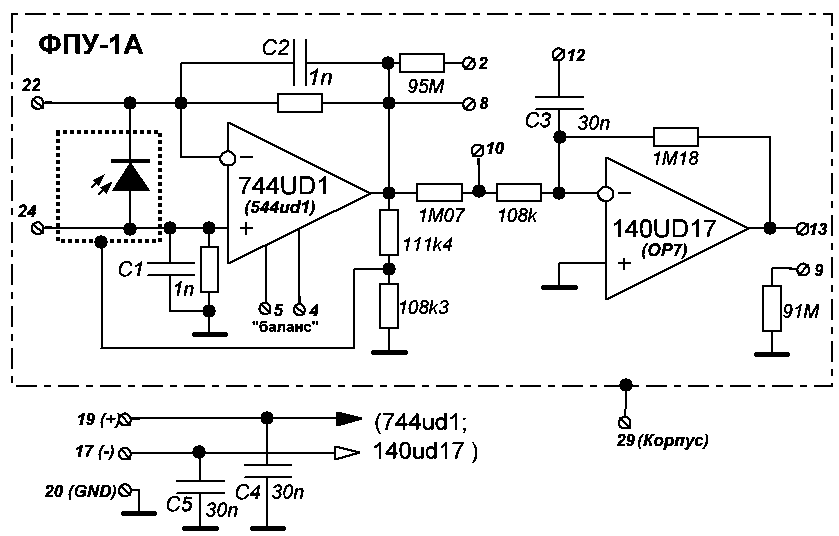

Схема, восстановленная по результатам вскрытия:

фотоприемник ФПУ-1А

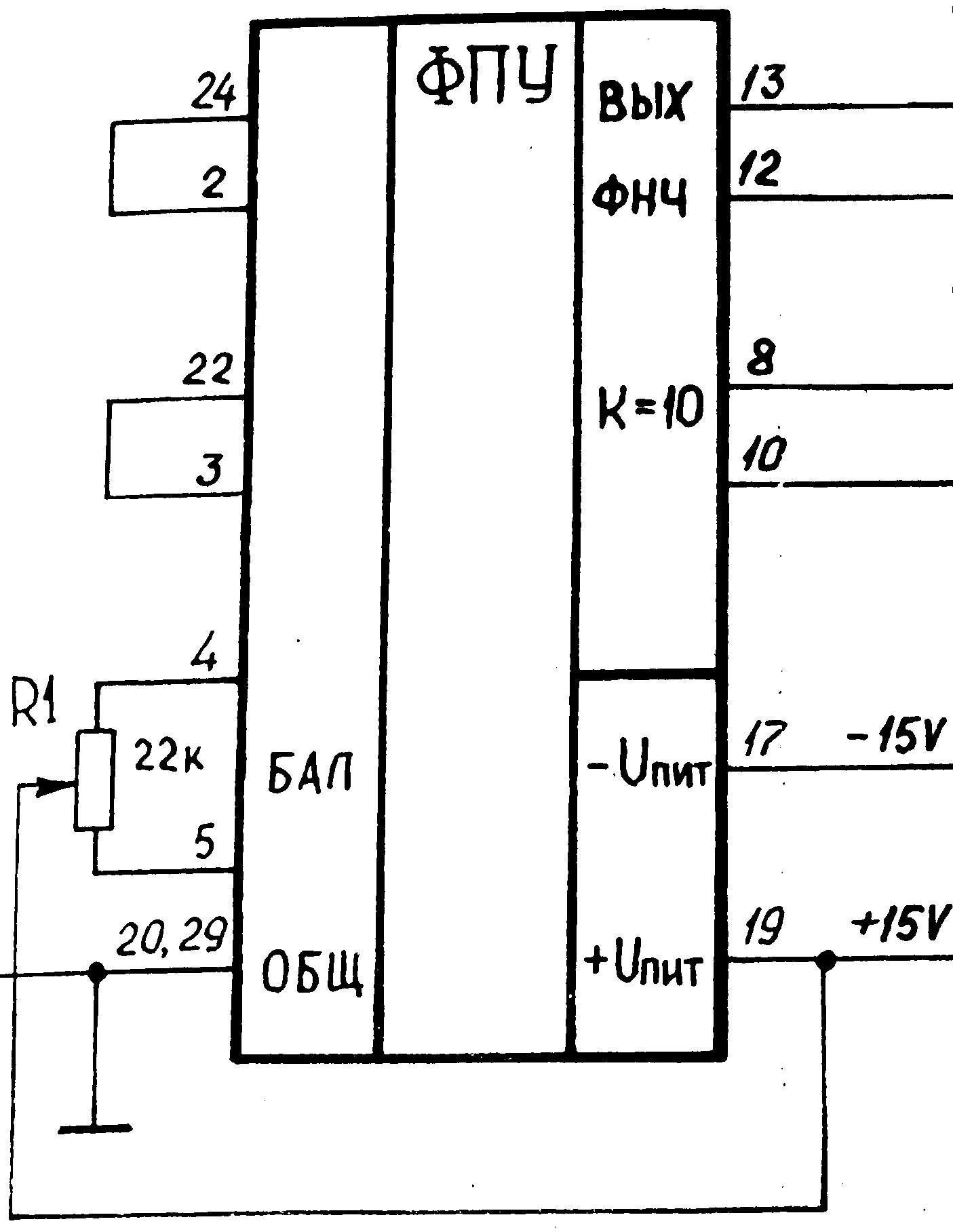

Схема включения:

фотоприемник ФПУ-1А

фотоприемник ФПУ-1А

фотоприемник ФПУ-1А

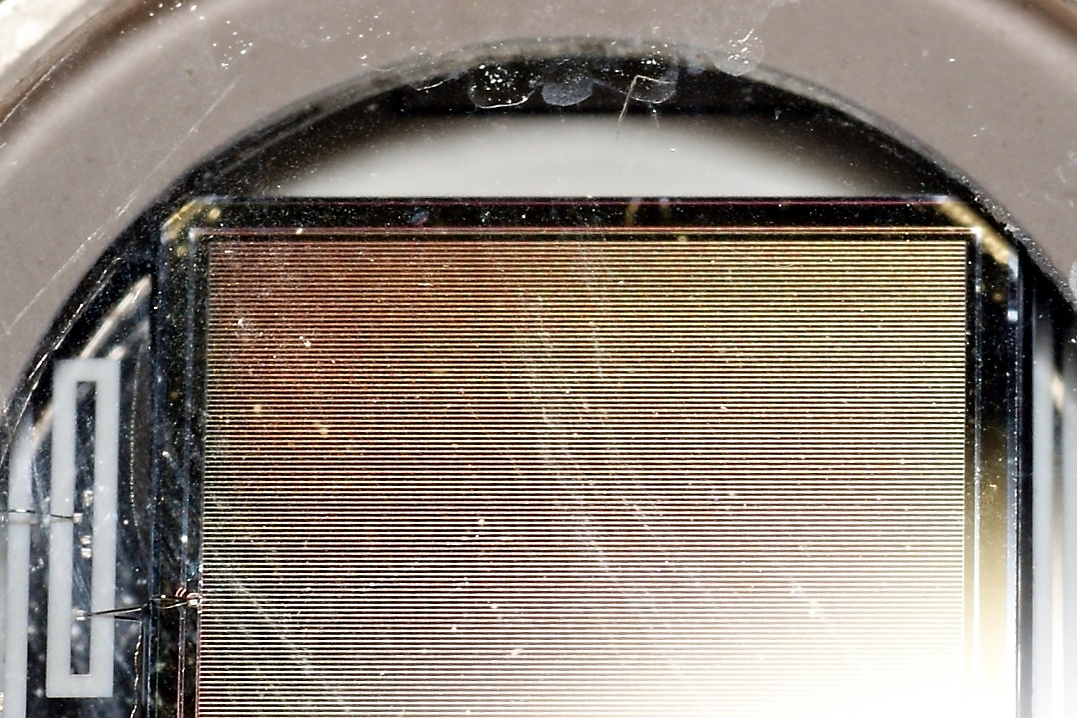

(фото от Georg)

фотоприемник ФПУ-1А

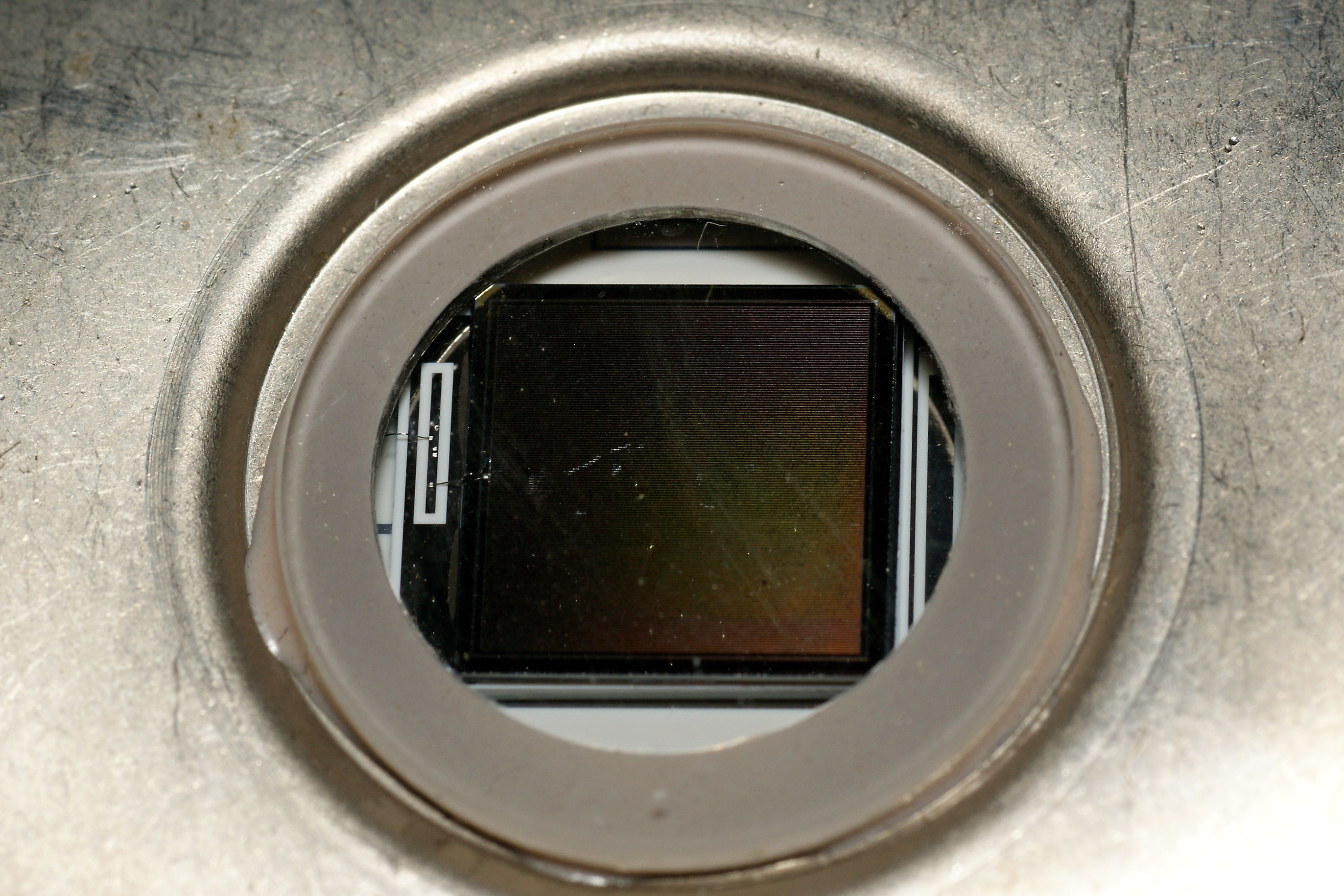

(фото от Georg)
