(Ф)оточувствительный (П)рибор с (З)арядовой (С)вязью, 1ая разработка, (Л)инейный (также обозначался ЛФПЗС-1Л и ФППС-1Л). Специализированный прибор, предназначенный для прецизионной измерительной аппаратуры и устройств автоматической фокусировки.
Справочный лист на него и заводской паспорт.
Производитель - НПО "Электрон", Санкт-Петербург.
Название ФПЗС давалось приборам на стадии разработки, т.е. экспериментальные образцы для внутреннего употребления и начала работы партнёров по совместной тематике. В дальнейшем серийная продукция получала название ФППЗ - (Ф)оточувствительный (П)рибор с (П)ереносом (З)аряда. Т.е. серийный образец этой линейки имел название ФППЗ-1Л, у него были уточнены характеристики и (возможно) подправлены баги.

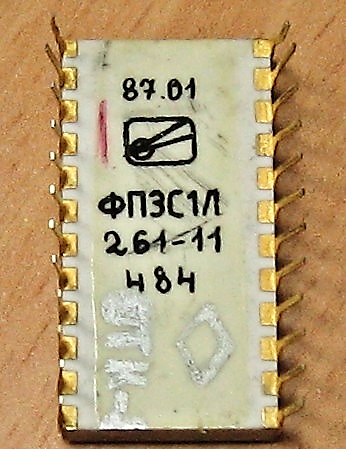

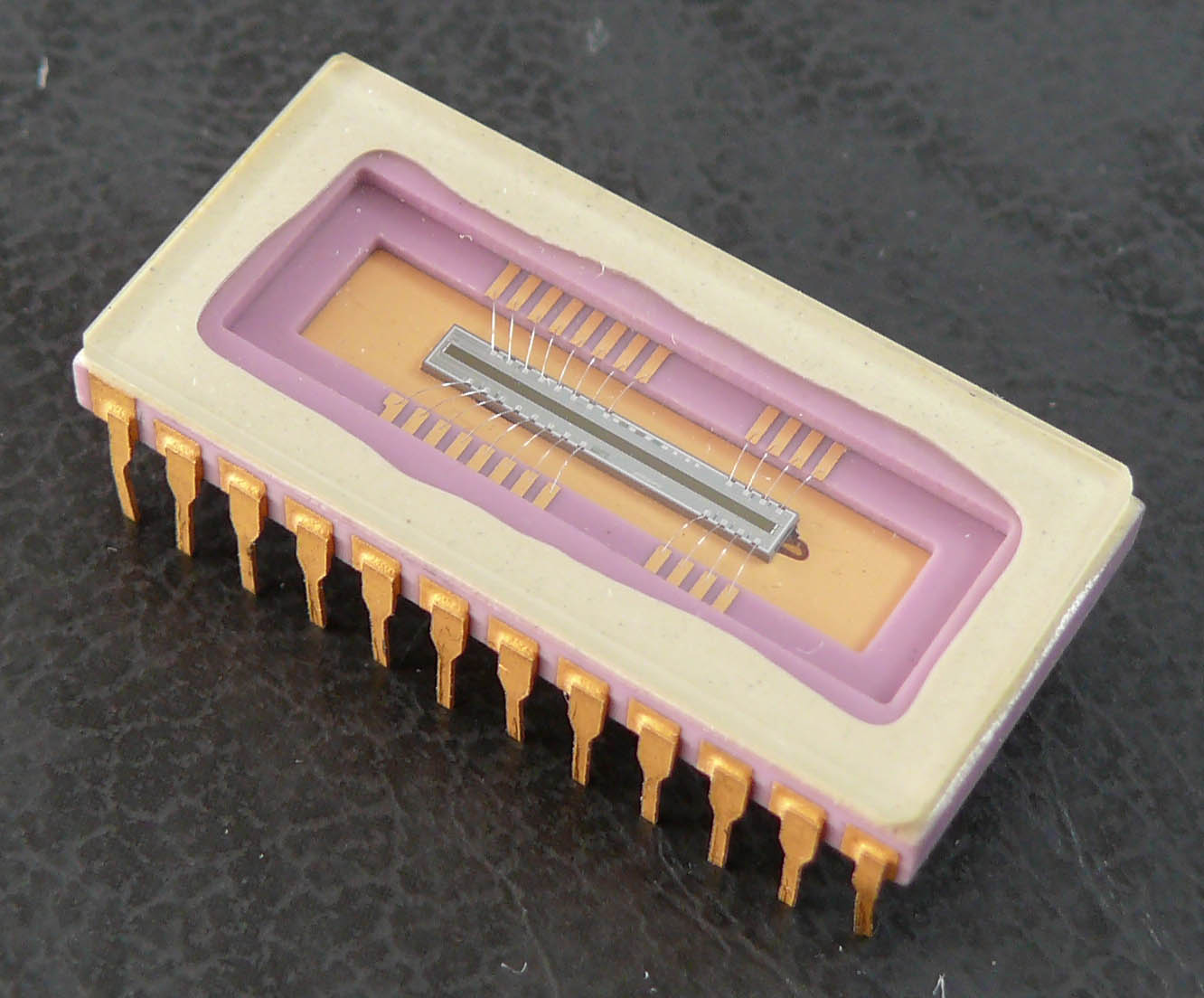

 (фото с форума Портативное ретрорадио) |

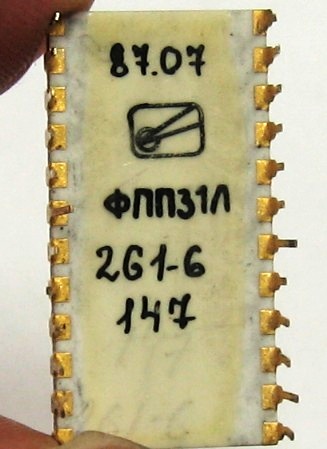

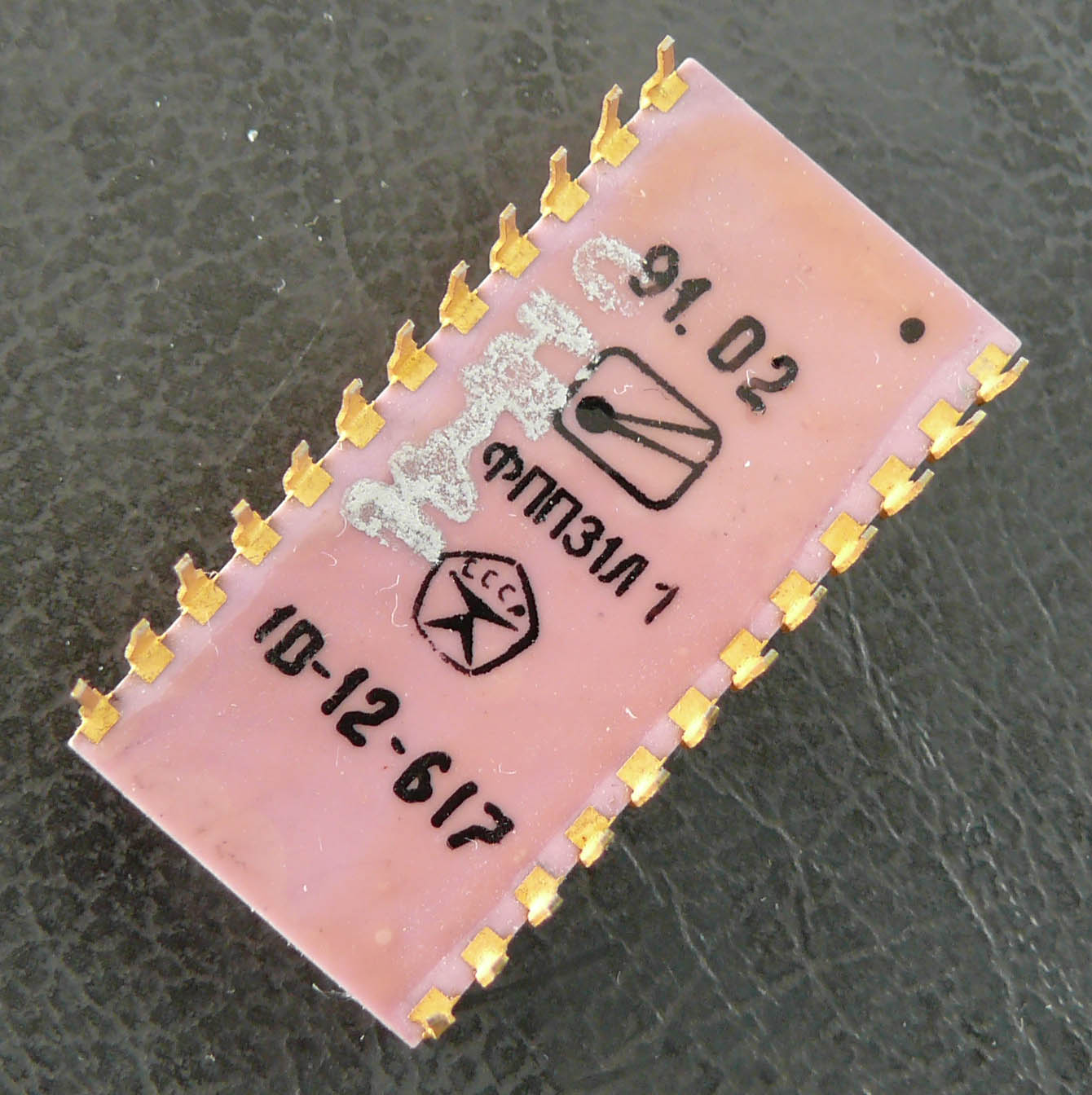

 (фото с форума Портативное ретрорадио) |
Для увеличения числа отсчетов (при заданном шаге элементов) фоточувствительная ячейка имеет многоэлектродную МОП-структуру, позволившую осуществить эффективный способ разложения высокой кратности.
Фоточувствительная область состоит из двух параллельных четырехфазных регистров
с поверхностным каналом р-типа. Регистры содержат по 500 элементов с шагом 24 мкм и поперечным
размером 200 мкм, причем регистры сдвинуты относительно друг друга в продольном направлении на
1,5 мкм. Регистры снабжены с одного конца раздельными устройствами ввода-вывода сигнала, с другого
— общим устройством ввода-вывода. Такая конструкция расширяет функциональные возможности прибора.
Использование в устройствах плавающего затвора
позволяет осуществлять неразрушающее считывание и первичную обработку сигналов на кристалле.
При накоплении информационных зарядов смещения высокого уровня подают на электроды одной, двух или трех
фаз, считывание производится обычным образом. В четырехфазной системе возможно реализовать восемь
состояний, при которых положение центров накоплений в разных циклах накопления будет различным. В
результате координатное разрешение повышается в восемь раз, точность координатных измерений
соответствует 1/8 шага элементов (шага дискретизации исходного цикла), т. е. 3 мкм. Смещение регистров
на 1,5 мкм обеспечивает дальнейшее повышение точности измерений. Для этого развернутое вдоль
фоточувствительной области изображение должно в равной степени проецироваться на оба регистра.
Информация считывается с обоих регистров, и совместный анализ сигналов приводит к повышению точности
измерений до 1,5 мкм, т.е. 1/16 шага дискретизации в исходном цикле. Время получения информации в таком
режиме в восемь раз больше времени исходного цикла накопления и считывания.
В ФПЗС-1Л функции накопления и переноса совмещены и при равенстве периодов накопления и считывания
будет набираться дополнительный световой фоновый заряд, равный информационному. Во избежание этого
рекомендуется использовать специальный световой маркер, освещающий незначительную часть фоточувствительной
области; таким приемом удается снизить на 1...2 порядка фоновый заряд.
 | Напряжение насыщения выходного сигнала не более 1,5 В |
| Интегральная чувствительность: |
| ФПЗС-1Л - 3...20 В/лк*с |
| ФПЗС-1Л-1 не менее 20 В/лк*с |
| Неравномерность выходного сигнала - не более 10% |
| Неравномерность темнового тока - не более 10% |
| Динамический диапазон - не менее 50 дБ |
| На половине предельной частоты коэффициент передачи модуляции составляет примерно 35%, его значение всецело определяется неэффективностью переноса. |
|

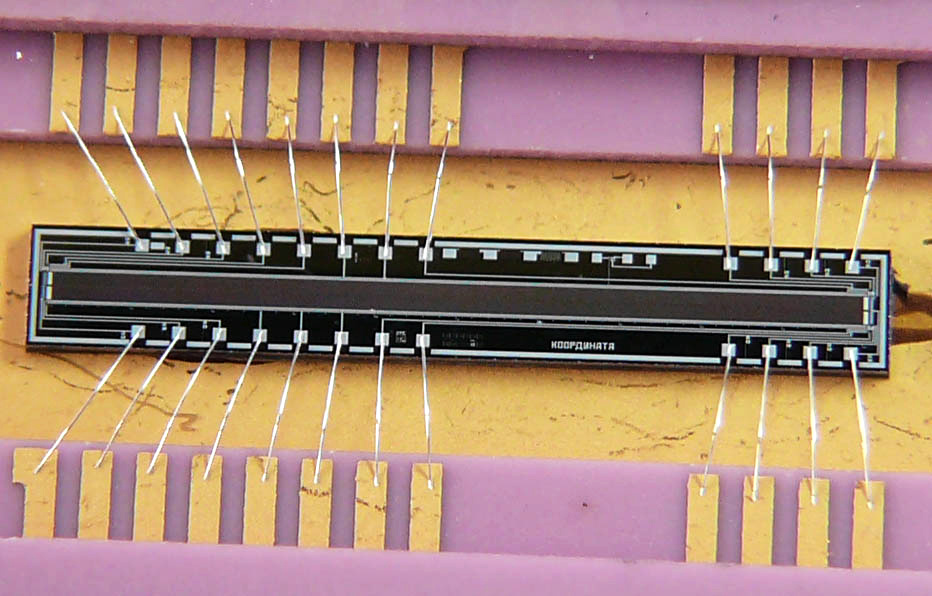

На кристалле можно увидеть слово "КООРДИНАТА". Это название ОКР на эти приборы :)))  (фото с форума Портативное ретрорадио) |

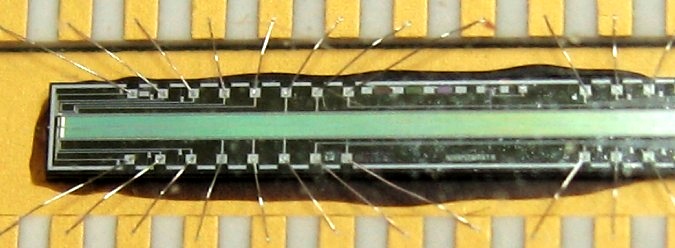

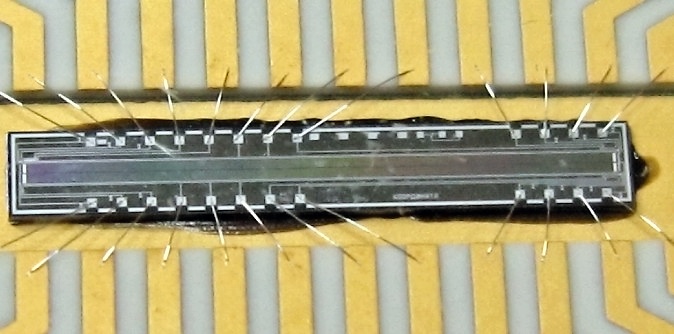

 (фото с форума Портативное ретрорадио) |
Источники:
1. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения.
Справочник. - М.: Радио и связь, 1987.
2. Пресс Ф.П. Фоточувствительные приборы с зарядовой связью. - М.: Радио и связь, 1991.
3. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
