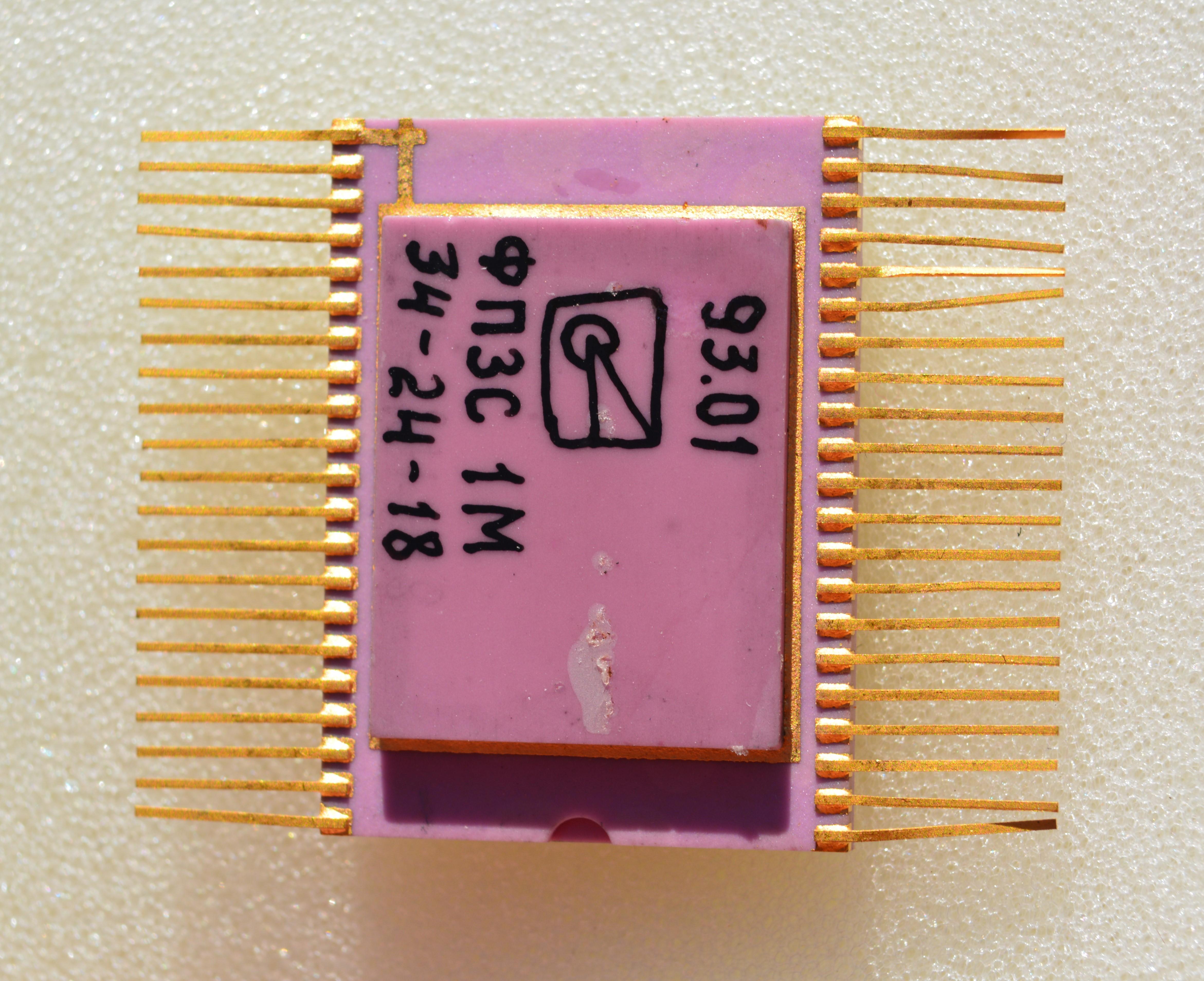

(фото с форума "Портативное ретрорадио")

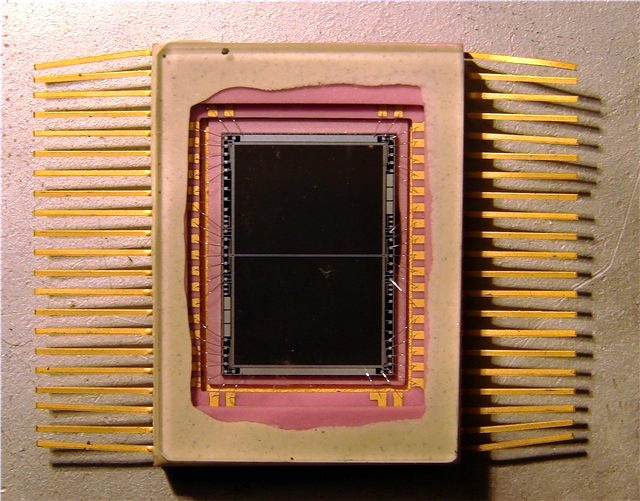

(фото с форума "Портативное
ретрорадио")
(Ф)оточувствительный (П)рибор с (З)арядовой (С)вязью, 1ая разработка, (М)атричный, от НПО "Электрон", Санкт-Петербург.
Матрицы ФПЗС1М изготовлены по технологии с поверхностным каналом р-типа, и предназначены для использования в черно-белой аппаратуре, отвечающей требованиям ТВ-стандарта. Структура матрицы - 576х512 элементов размером 18х24 мкм. Число элементов в строке (512) у неё наибольшее по сравнению с другими выпускаемыми в то время матрицами общего назначения.
Размер изображения 9,2х6,9 мм; световая чувствительность 20 мВ/лк; неравномерность выходного сигнала 20%. Более подробное описание на неё. Из недостатков можно отметить низкую чувствительность в коротковолновом участке видимого диапазона: около 5% от максимальной на длине волны 0,4 мкм.
Матрица содержит секцию накопления, секцию памяти, верхний и нижний выходные регистры. Регистры имеют свои входные устройства и устройства формирования выходного сигнала.
Схема питания матрицы трехфазная, с кадровым переносом накопленной информации. Вывод зарядов осуществляется через регистр, примыкающий к секции памяти.
Верхняя и нижняя половины матрицы симметричны. Любая из половин может служить как для накопления, так и для хранения зарядов, что позволяет выбирать оптимальное положение матрицы, при котором воспроизводимое изображение получается наилучшим. При работе преобразователя в телевизионном режиме принимаемое изображение проецируют на секцию накопления.
Преобразователи размещены в стандартном 48-выводном металлостеклянном корпусе типа 421-48-3.

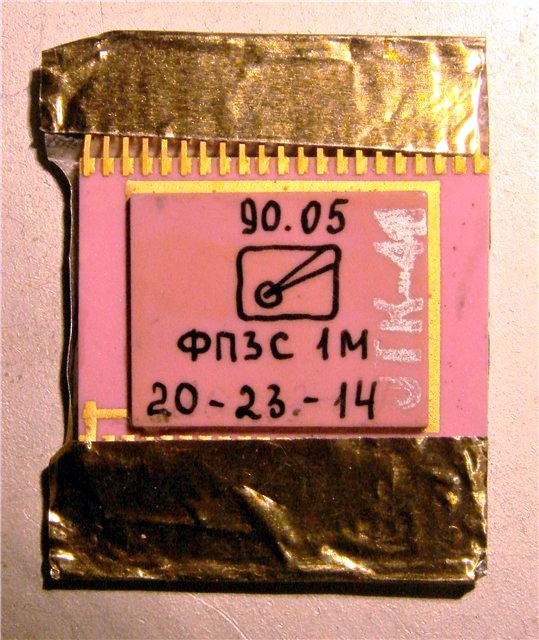

(фото с форума "Портативное
ретрорадио")

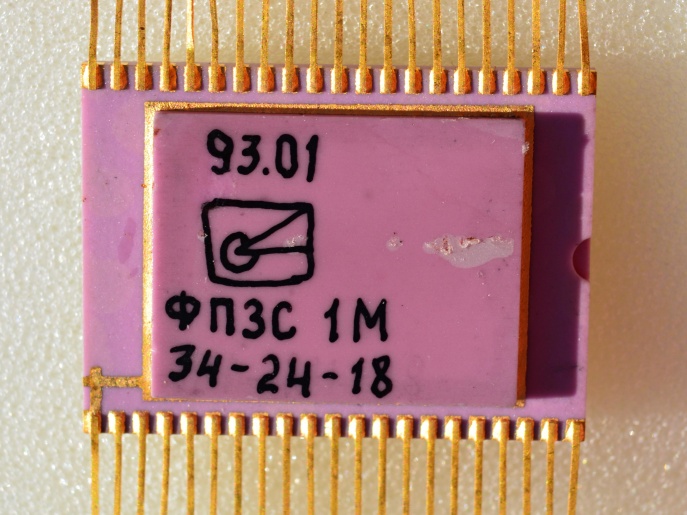

(фото с форума "Портативное
ретрорадио")
Источники:
1. Аксененко М Д., Бараночников М. Л.
Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
2. Пресс Ф.П. Фоточувствительные приборы с зарядовой
связью. - М.: Радио и связь, 1991.
3. Бараночников М. Л. Приемники и детекторы
излучений. Справочник. - М.: ДМК Пресс, 2012.
4. М.Л. Бараночников. Приемники и детекторы
излучений. Электронная авторская версия.
Москва: 2017.
