ФПЗС6М

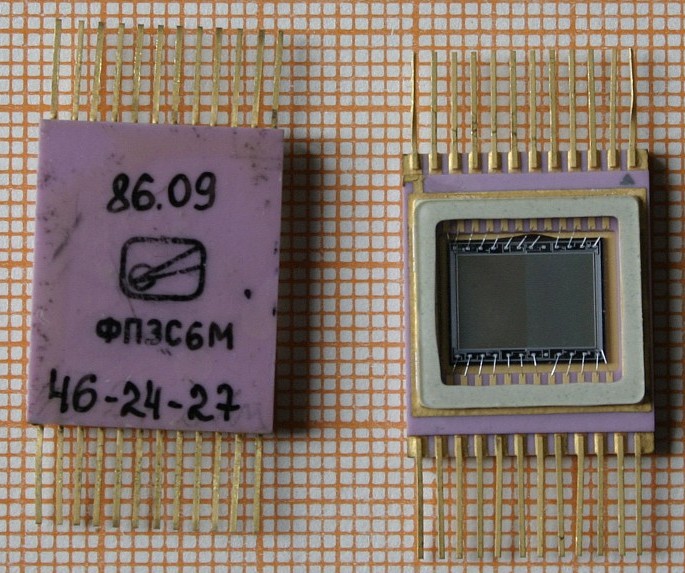

(фото Александра Редчука)

(Ф)оточувствительный (П)рибор с (З)арядовой (С)вязью, 6ая разработка, (М)атричный. Специализированная трехфазная матрица с поверхностным каналом, предназначенная для работы в импульсном режиме освещения в спектральном диапазоне 0,45...1,0 мкм. Матрица ФПЗС-6М содержит 288х256 (по горизонтали) элементов, являясь по числу элементов аналогом матрицы ФПЗС-3М.

Производитель - НПО "Электрон", Санкт-Петербург.

Название ФПЗС давалось приборам на стадии разработки, т.е. экспериментальные образцы для внутреннего употребления и начала работы партнёров по совместной тематике. В дальнейшем, серийная продукция получала название ФППЗ. Т.е. серийный образец этой линейки имел название ФППЗ-6М, у него были уточнены характеристики и (возможно) подправлены баги.

В матрице ФПЗС-6М предусмотрены два регистра с входными двухзатворными устройствами и выходными устройствами с плавающим затвором. В ней выведены раздельно стоки, входные затворы и затворы транзисторов сброса верхнего и нижнего регистров. Это расширяет функциональные возможности матрицы. Число элементов в регистрах 264. Матрица собрана в стандартном 24-выводном металлокерамическом корпусе планарного типа. Оптическое стеклянное окно расположено в центре крышки так, что для засветки открыта вся поверхность кристалла.

Основные параметры

Напряжение насыщения выходного сигнала не менее 0,15 В
Импульсная чувствительность не менее 1 В*см2/мкДж
Коэффициент передачи модуляции на 200 ТВ-линиях не менее 45%
Неравномерность темнового сигнала не более 10%
Неравномерность импульсной чувствительности не более 10%
Пороговая экспозиция по флуктуационному шуму не 2олее 2х10-9Дж*см-2

Дефекты ТВ-изображения нормируются следующим образом: допускается не более 55 дефектов, имеющих вид пятна с размерами, соответствующими площади 3х3 фоточувствительных элементов, и не более четырех светлых или темных столбца шириною в два элемента, отстающих друг от друга не менее чем на десять элементов.

Источники:

1. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
