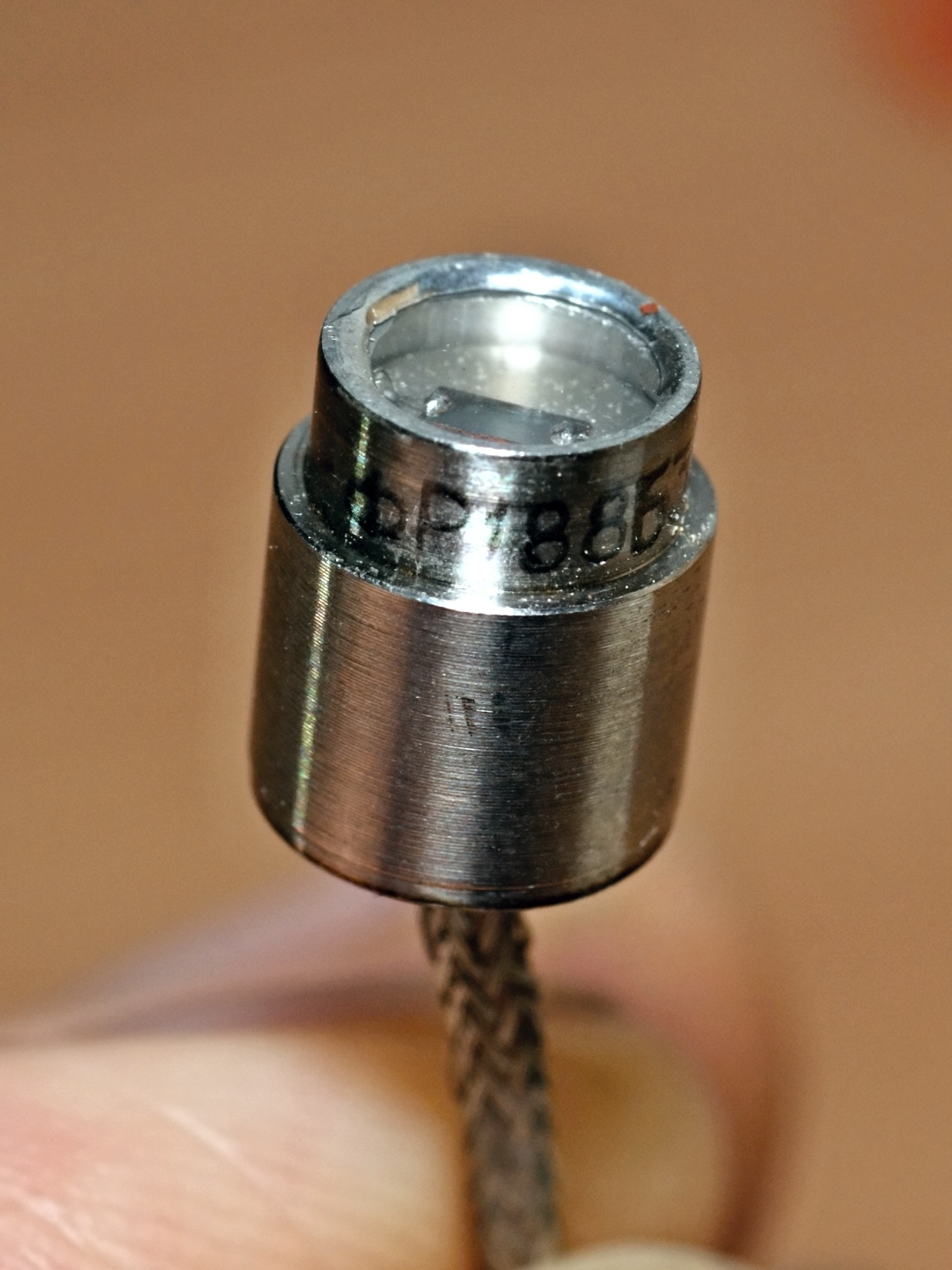

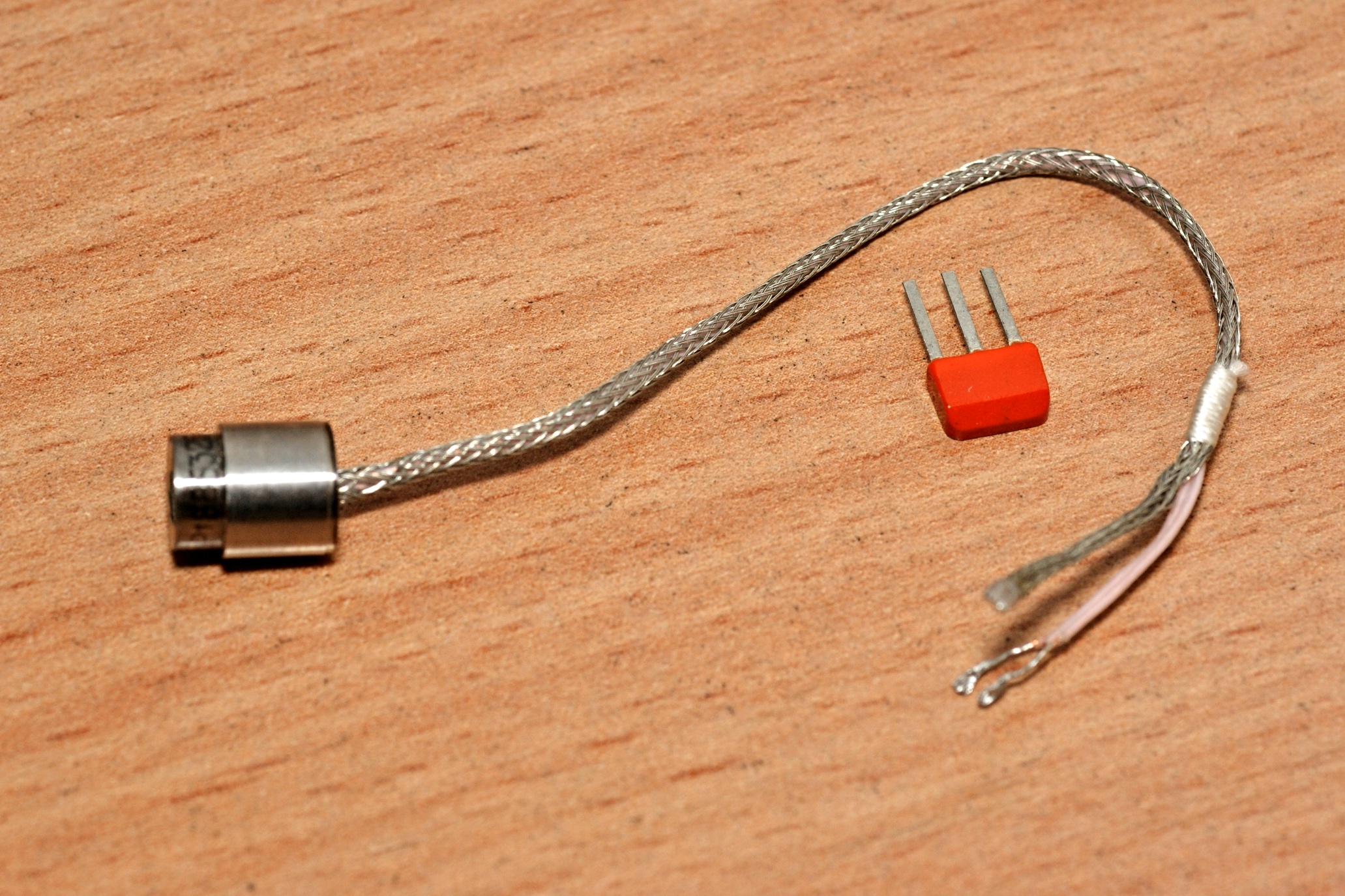

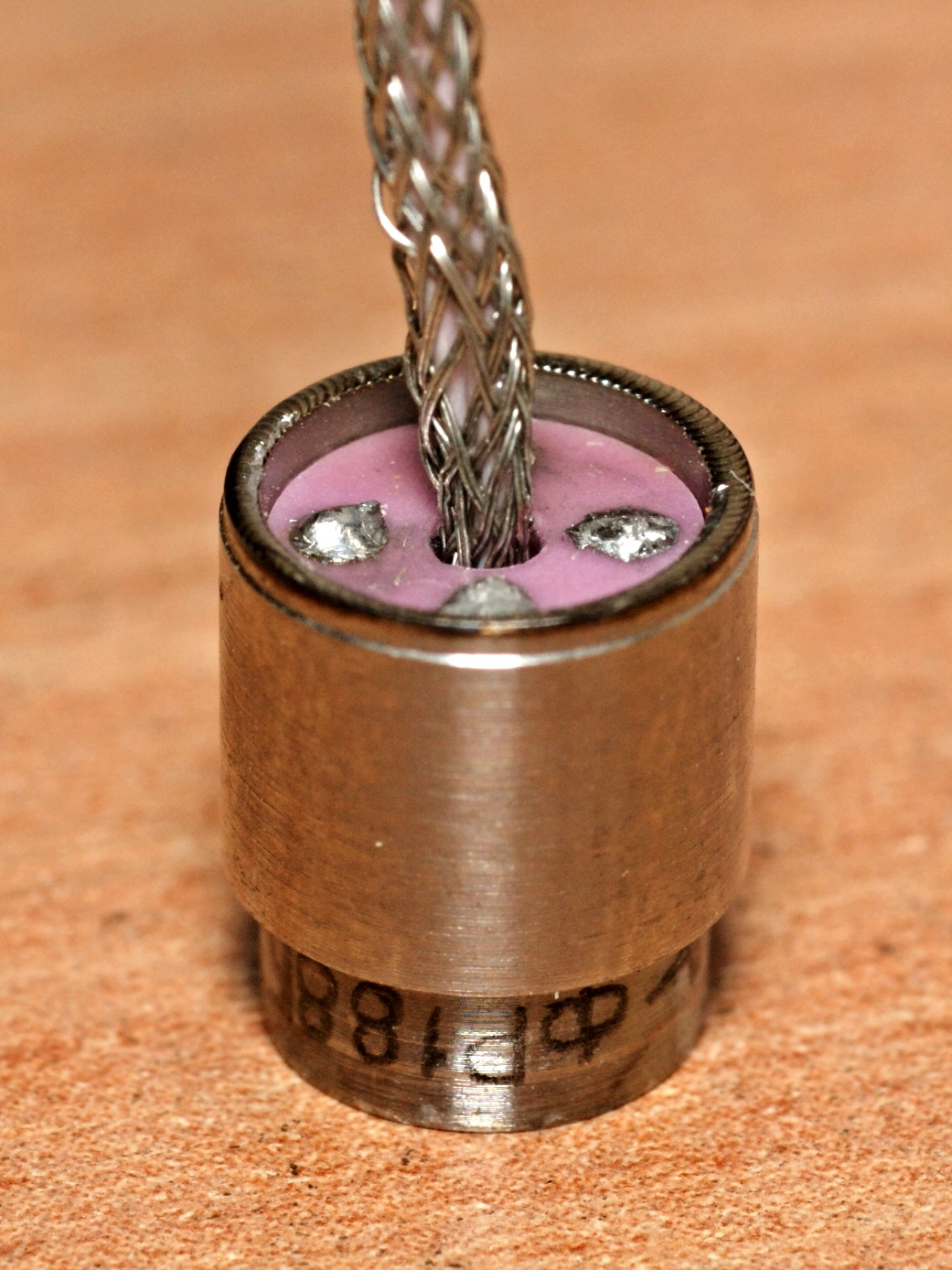

ФР188Б

Фоторезисторов в Советском Союзе выпускалось огромное количество, сотни типов. Но подавляющее большинство из них широким массам неизвестны, они имели весьма специфическое, часто военное, применение. Таковы и ФР188Б, производства украинского ЦКБ "Ритм" (г.Черновцы). Область их использования - ИК–тепловидение и спектрометрия, аппаратура контроля загрязнения окружающей среды, космические исследования, термодиагностика в медицине.

Фоторезисторы ФР-188Б изготавливаются на основе селенида свинца. Заводской паспорт на них.

Электрические параметры

Область спектральной чувствительности - 1,8-4,4 мкм

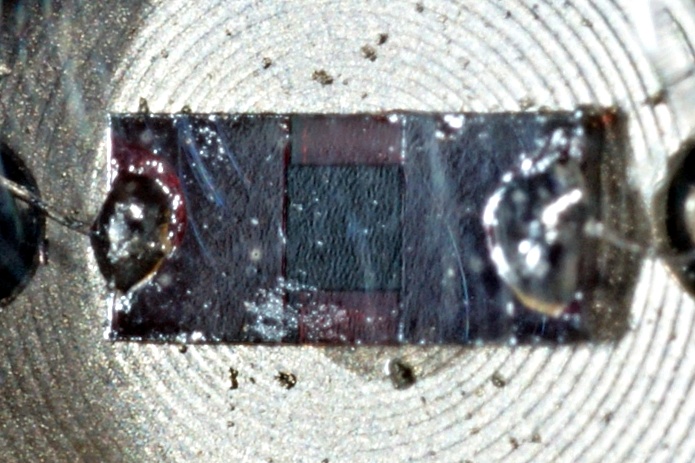

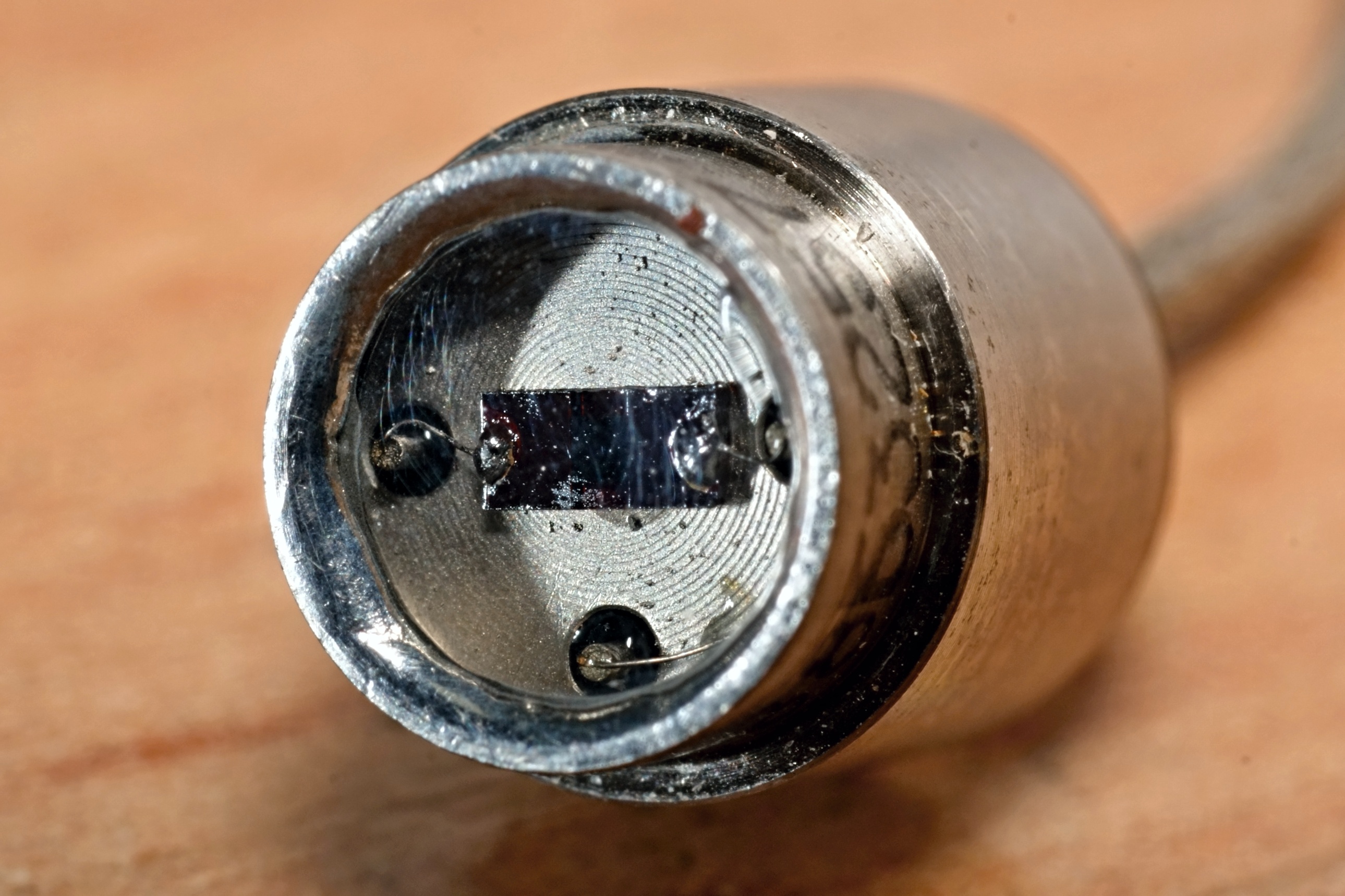

Площадь фоточувствительного элемента - от 0,18х0,18 до 1,3х1,3 мм (вариант Б - 0,7х0,7 мм)
Сопротивление нагрузки - 0,2-1,0 МОм
Удельная обнаружительная способность - не менее 6*108 см*√Гц/Вт
Вольтовая чувствительность - от 600 до 6000 В/Вт (вариант Б - 2400 В/Вт)
Постоянная времени - не более 15 мкс

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
