ФРО-111

фоторезистор ФРО-111

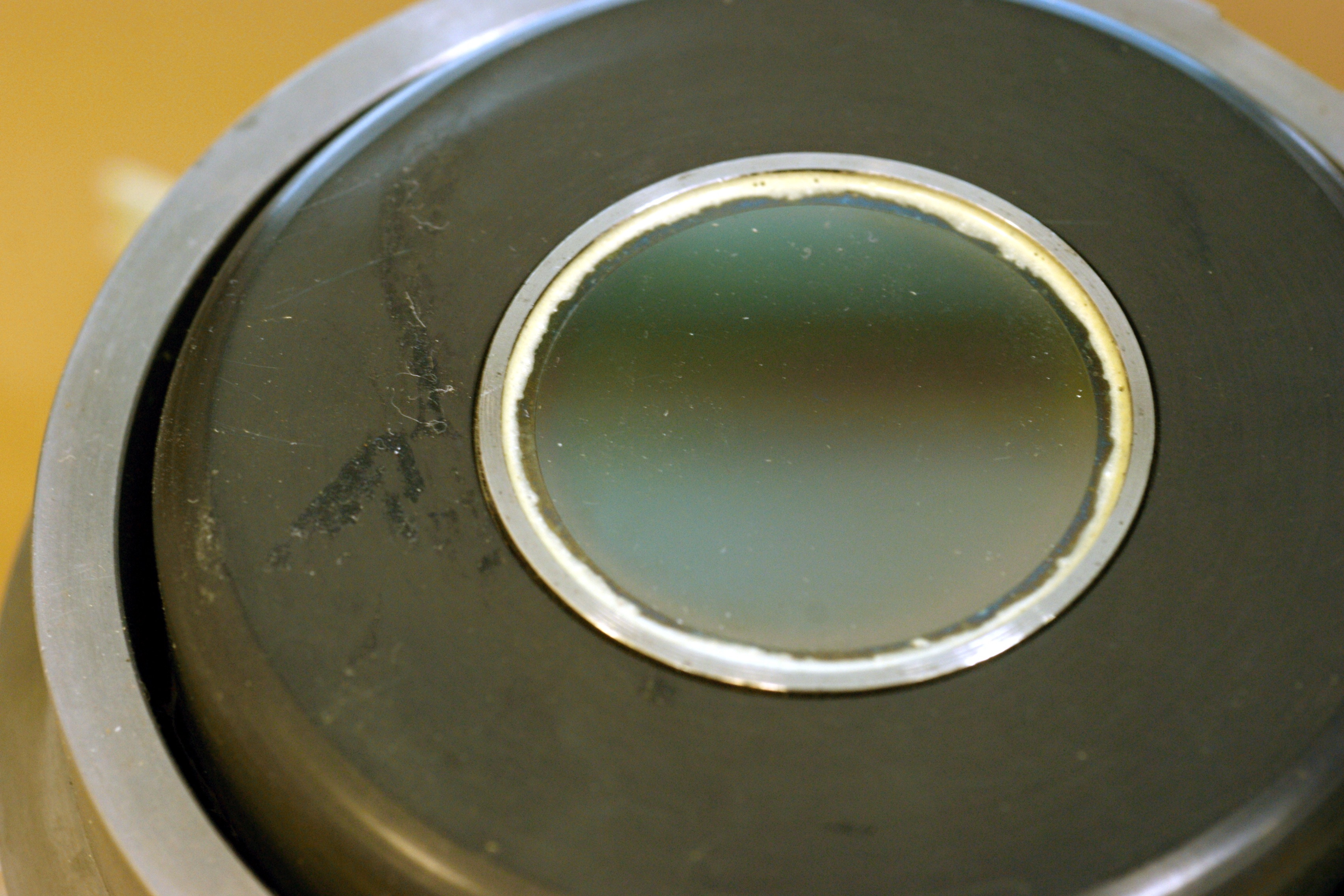

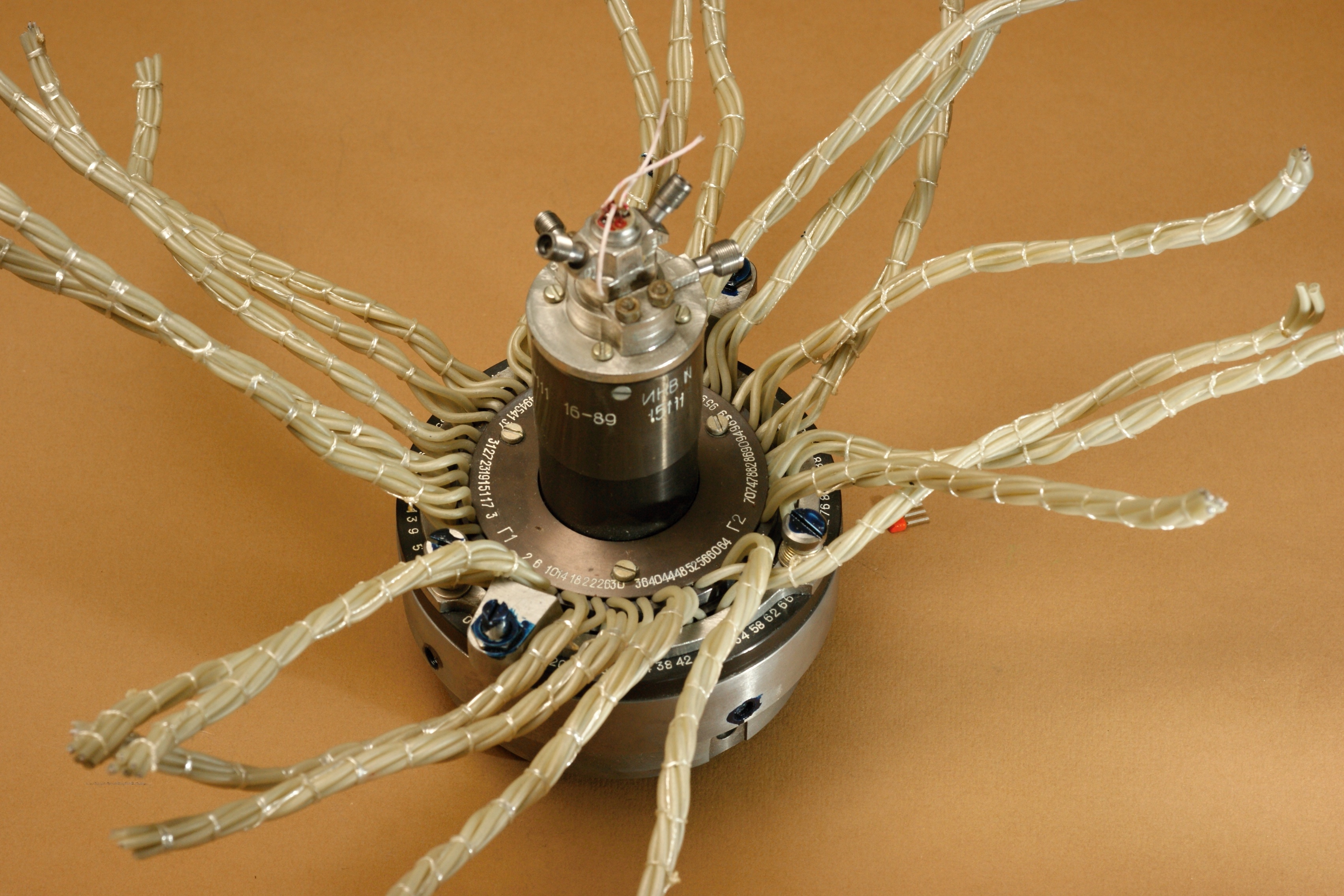

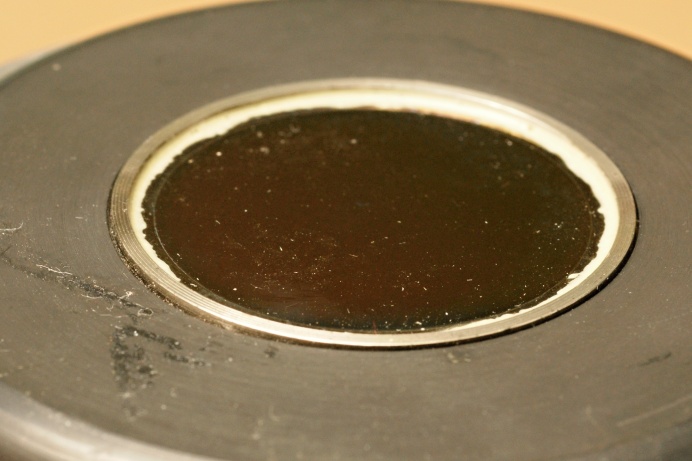

Довольно впечатляющая вещь, (Ф)ото(Р)езистор (О)хлаждаемый (111)-ой модели. Это 100-площадочный фоторезистор с областью спектральной чувствительности 5 – 13 мкм на основе Ge:Hg. Фоточувствительный элемент прибора размещён внутри сосуда Дьюара с входным окном из просветленного германия. В сосуде имеется полость для размещение микроохладителя Джоуля-Томпсона.

Применялись подобные изделия в качестве авиационных бортовых теплопеленгаторов.

В период 1983 – 1987 годов в рамках СЧ ОКР «Холм-Б» Московским заводом "Сапфир" (И.С. Потапов, Ю.В. Куликов, В.Г. Жучков) завершены разработка и освоено опытное производство фоторезисторов ФРО-111. Криостатирование ФРО-111 осуществлялось 2-х каскадной криогенной системой с применением 2-х контурного дроссельного микротеплообменника, температура криостатирования которого составляла 28К. Общий объем поставок превысил 100 образцов.

Электрические параметры

Максимум спектральной характеристики 9...12 мкм
Угол зрения - не менее 45°
Постоянная времени - не более 1 мкс
Обнаружительная способность 10,6х1010 Гц*см/Вт
Диапазон рабочих температур +25...35°С
Время выхода на режим - не более 30 мин

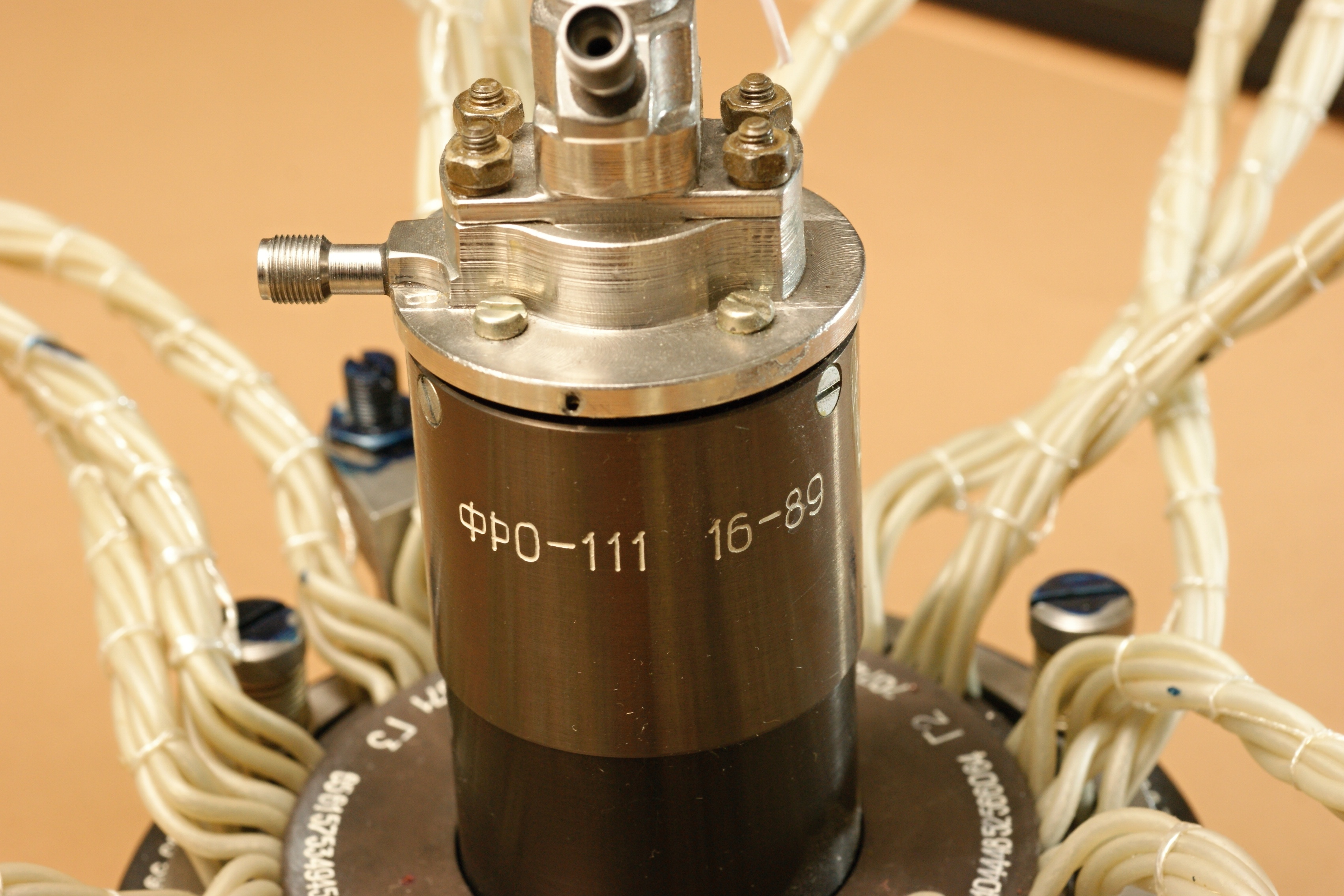

фоторезистор ФРО-111

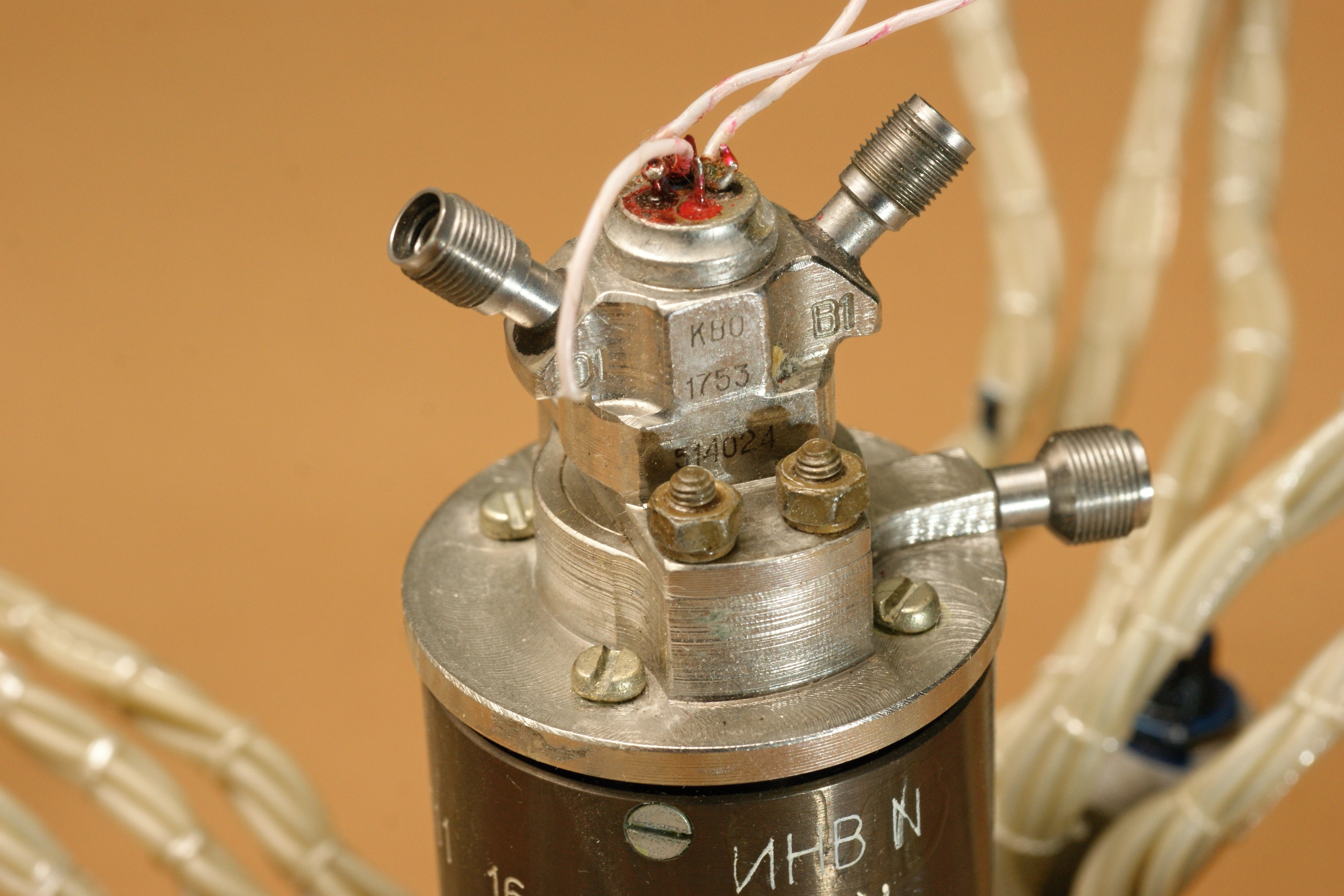

фоторезистор ФРО-111

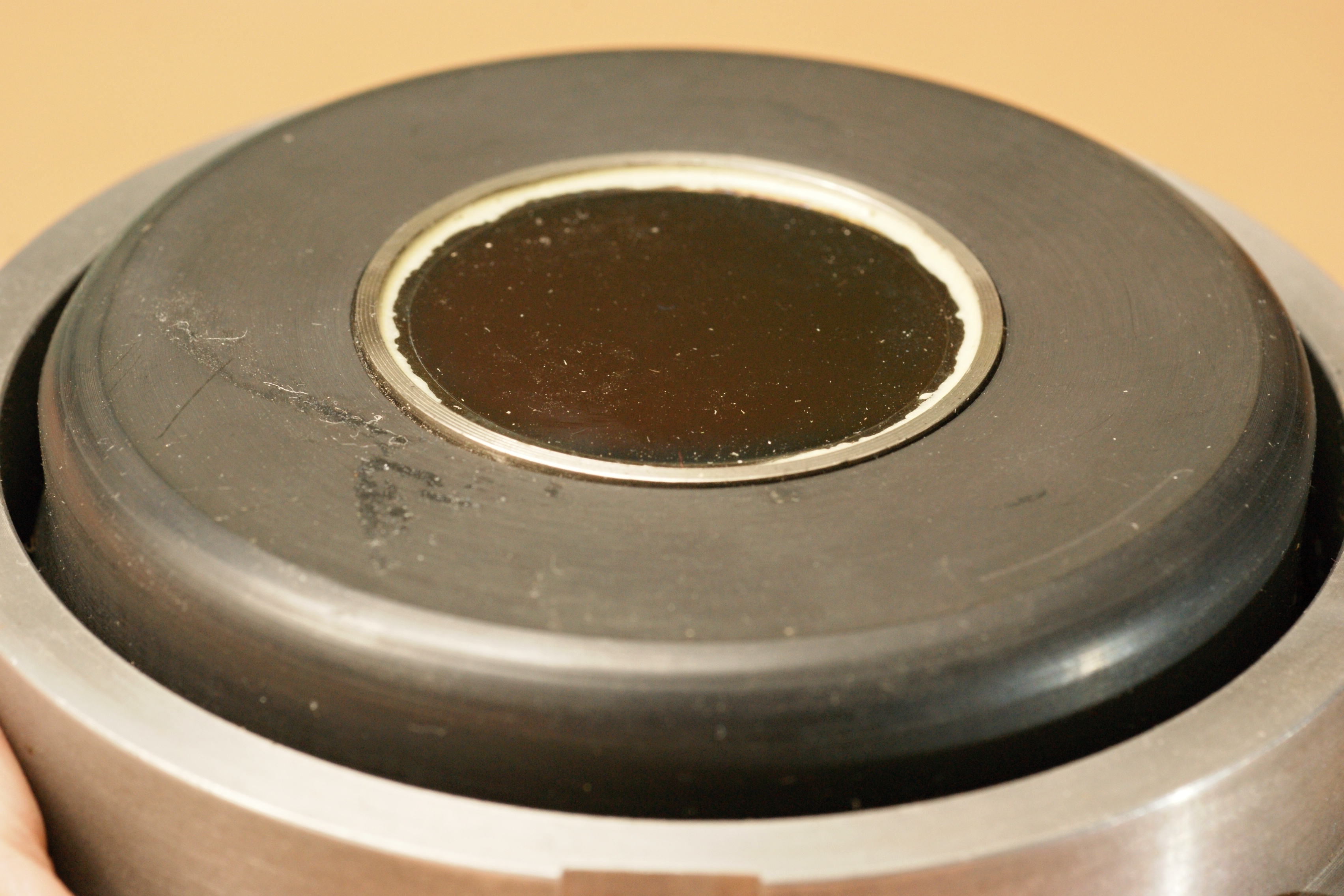

фоторезистор ФРО-111

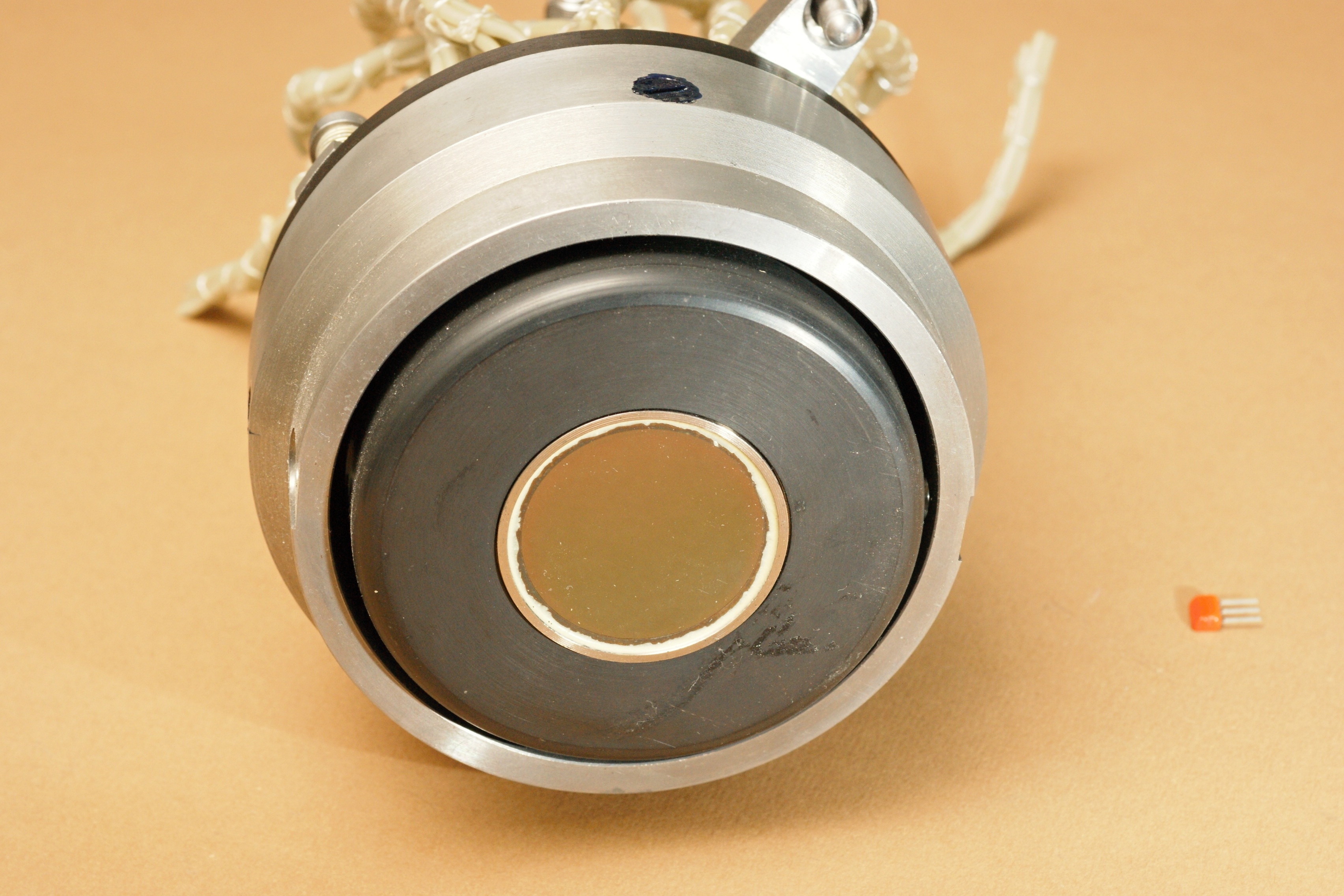

фоторезистор ФРО-111

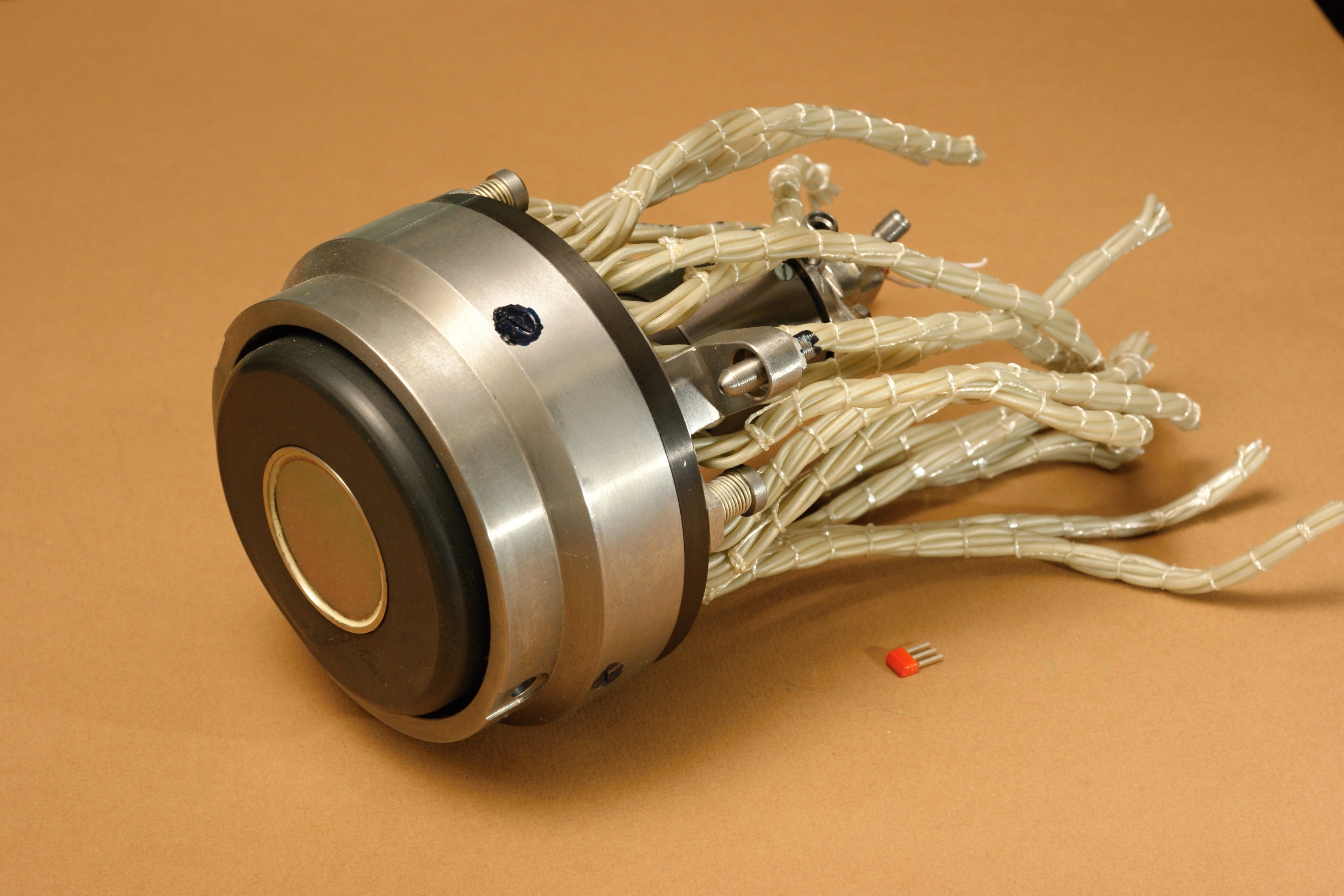

фоторезистор ФРО-111

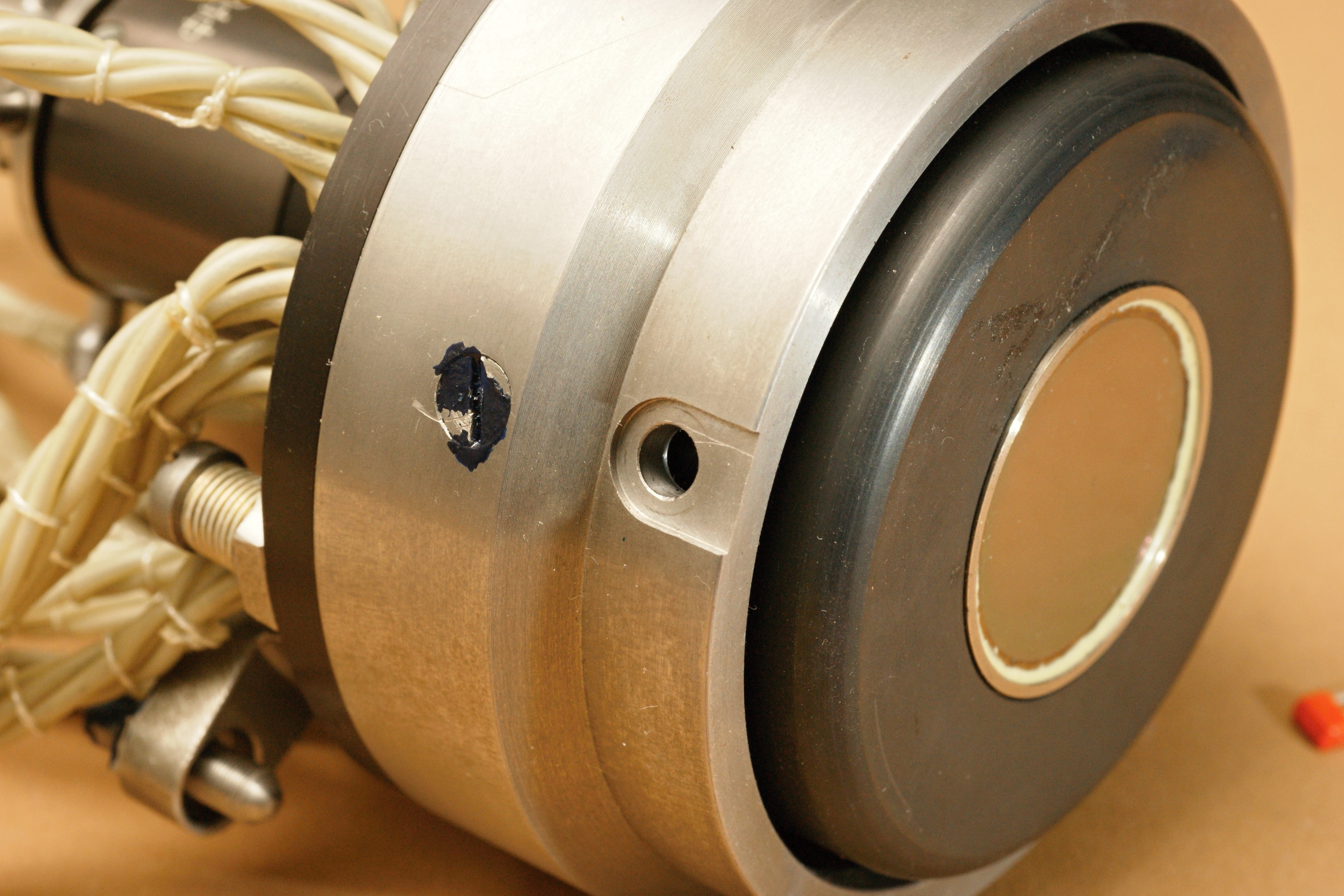

фоторезистор ФРО-111

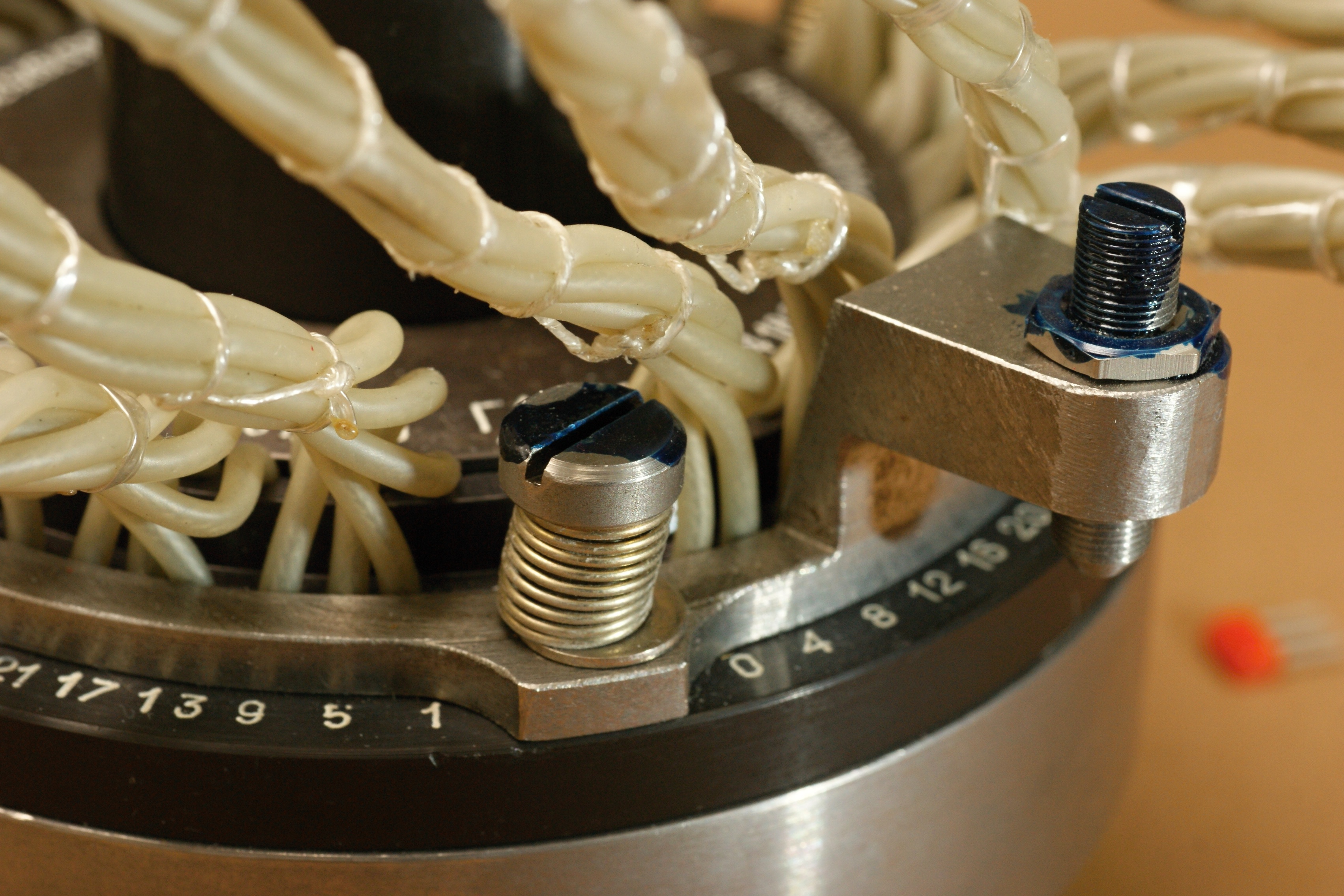

фоторезистор ФРО-111

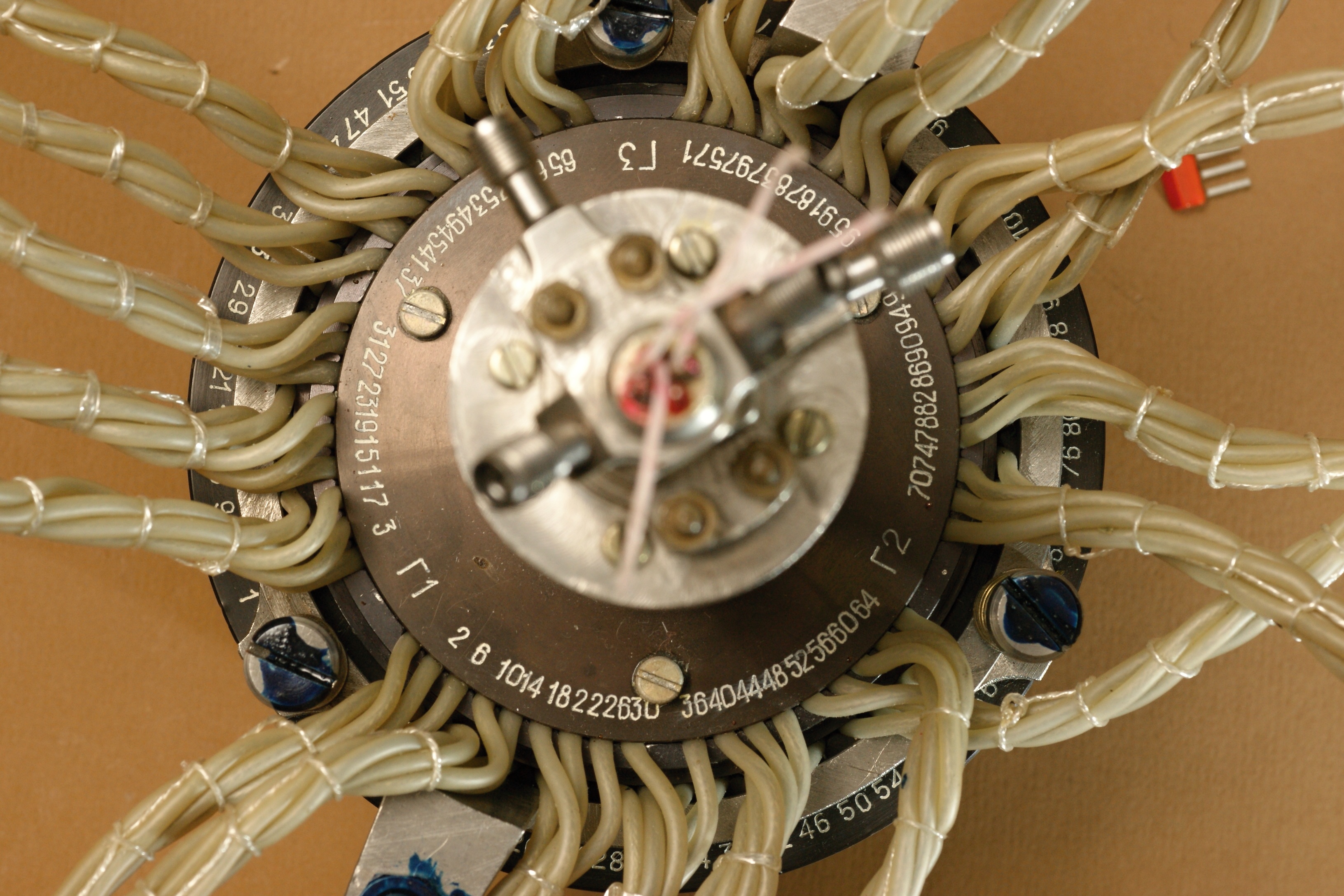

фоторезистор ФРО-111

фоторезистор ФРО-111

Источники:

1. Московский завод "Сапфир". Годы, события, люди. Москва, 2016.
2. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
