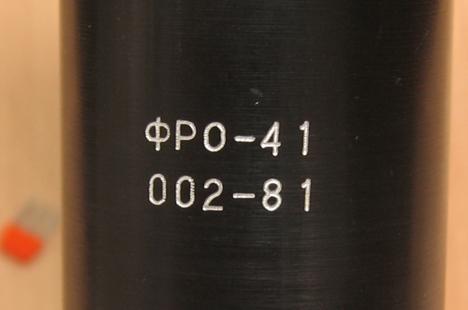

ФРО-41

   Серьёзная вещь - (Ф)ото(Р)езистор (О)хлаждаемый, (41) - согласно ГОСТ 17704-72, обозначение материала - антимонид индия, специального применения. Вариант для гражданского применения, как я понимаю, назывался ФРО-146.

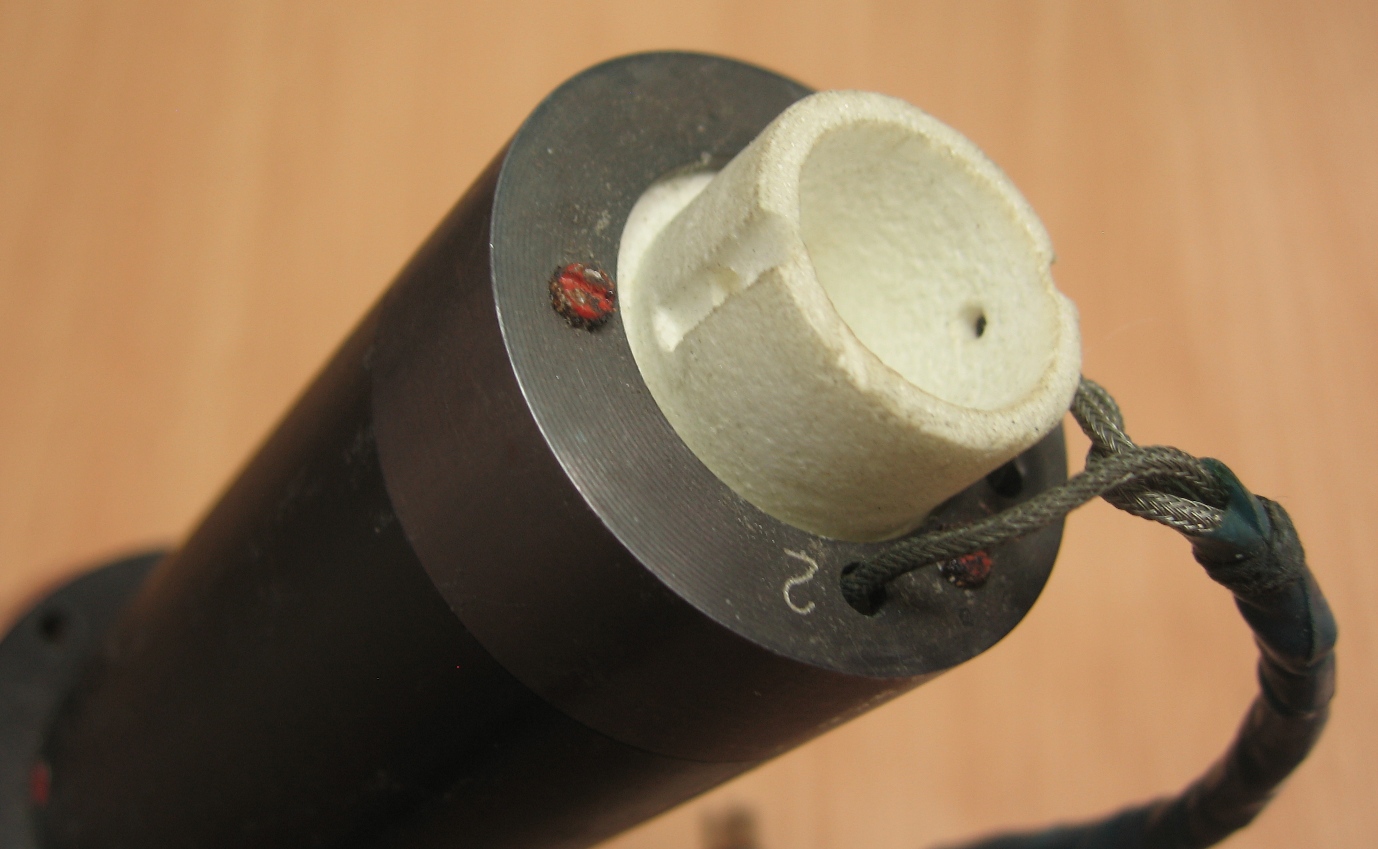

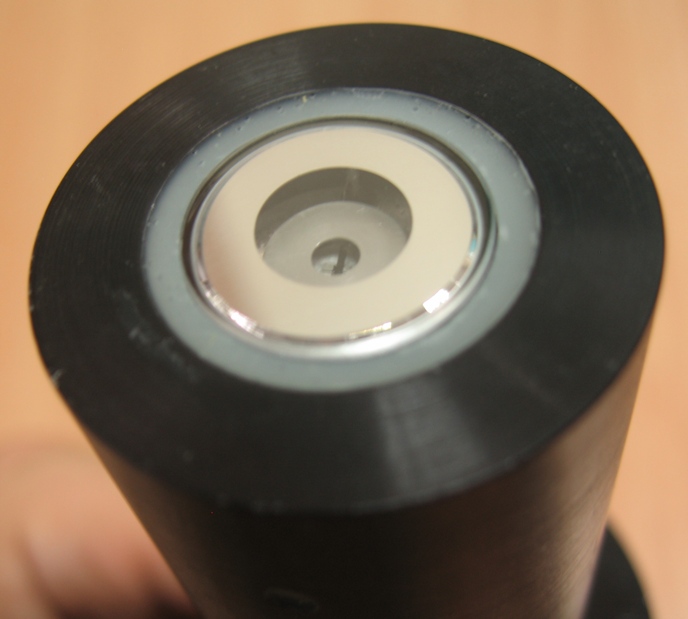

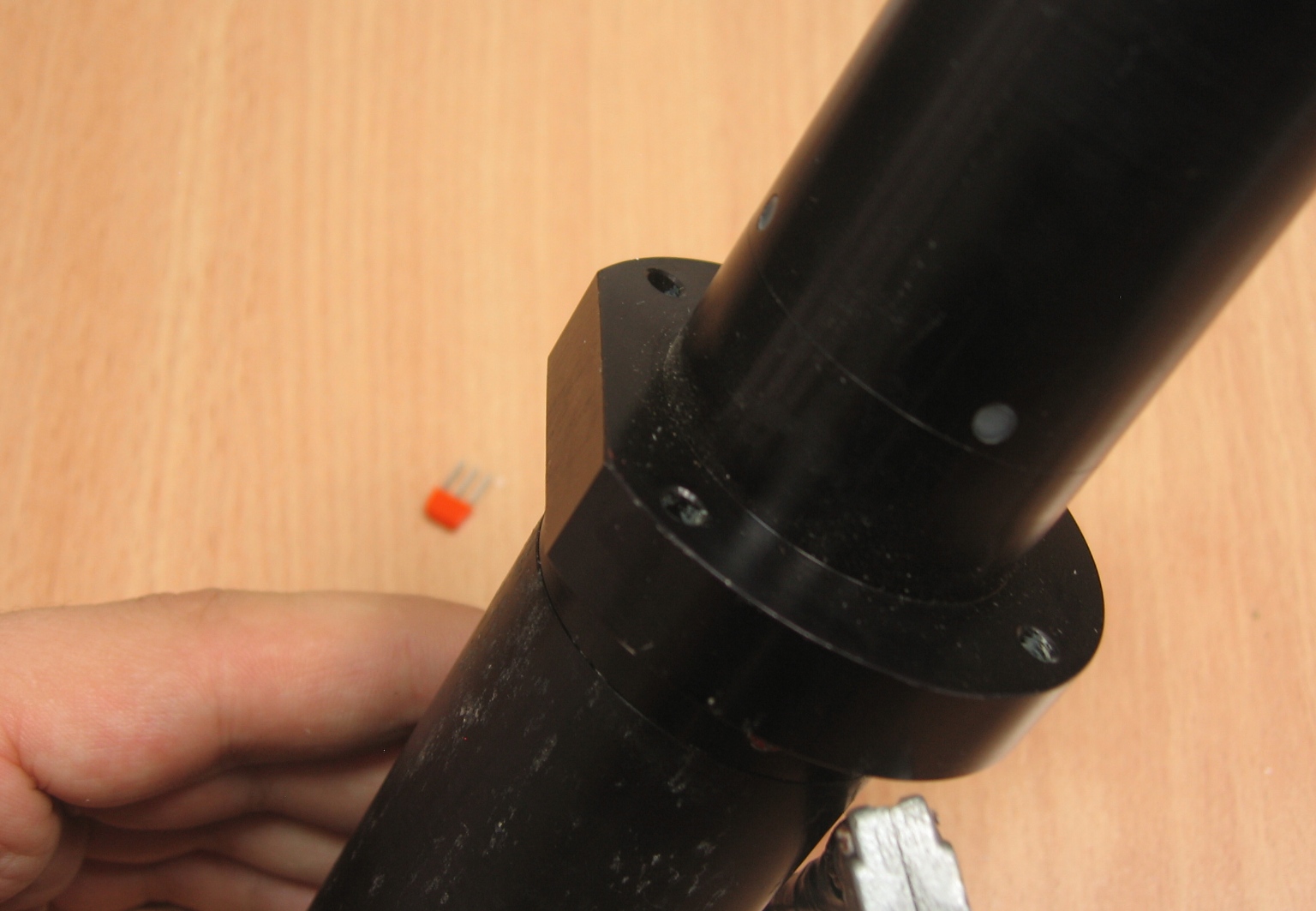

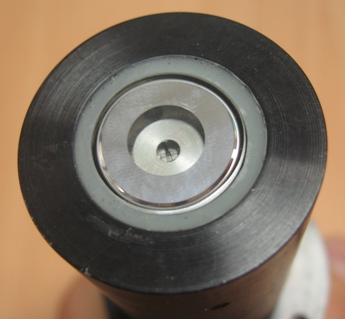

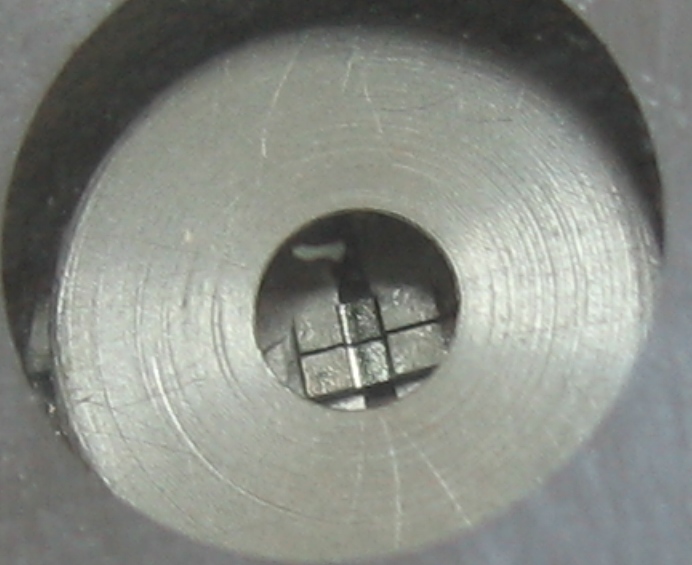

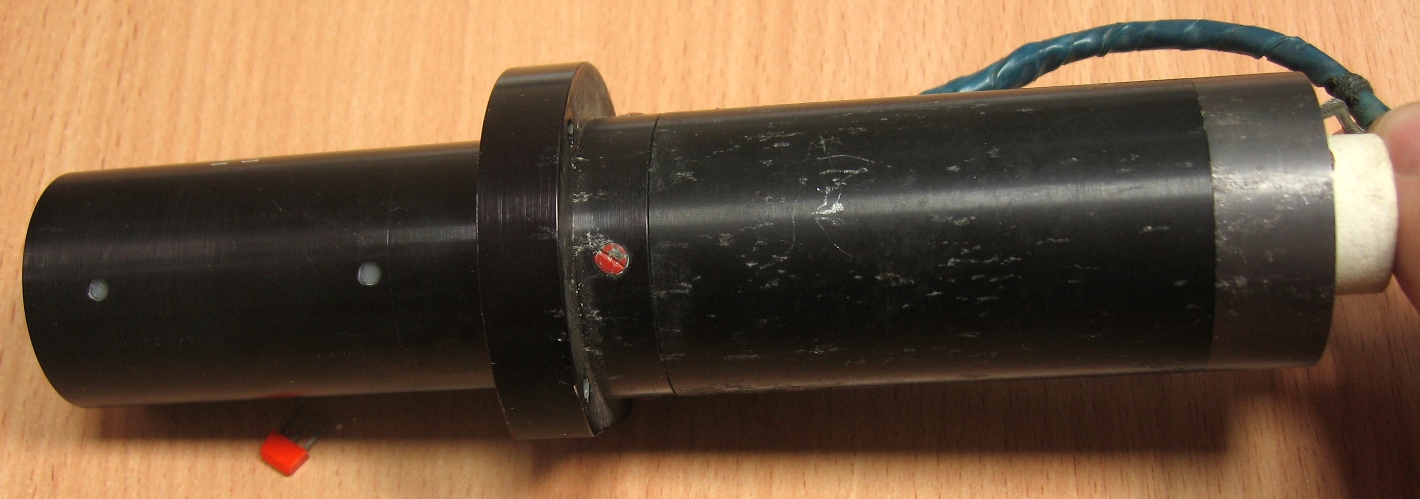

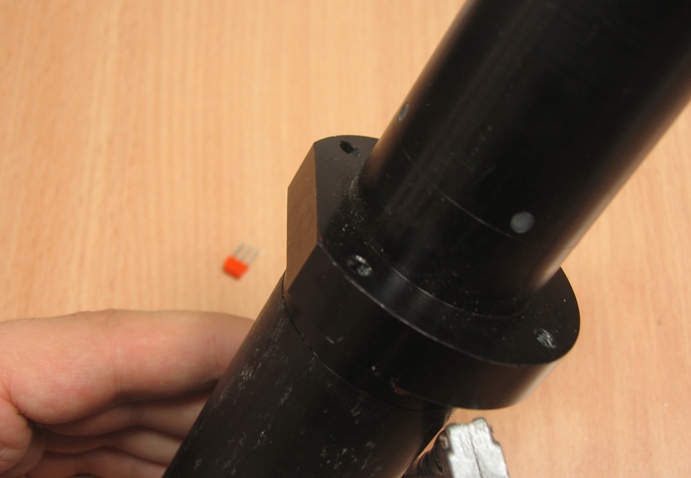

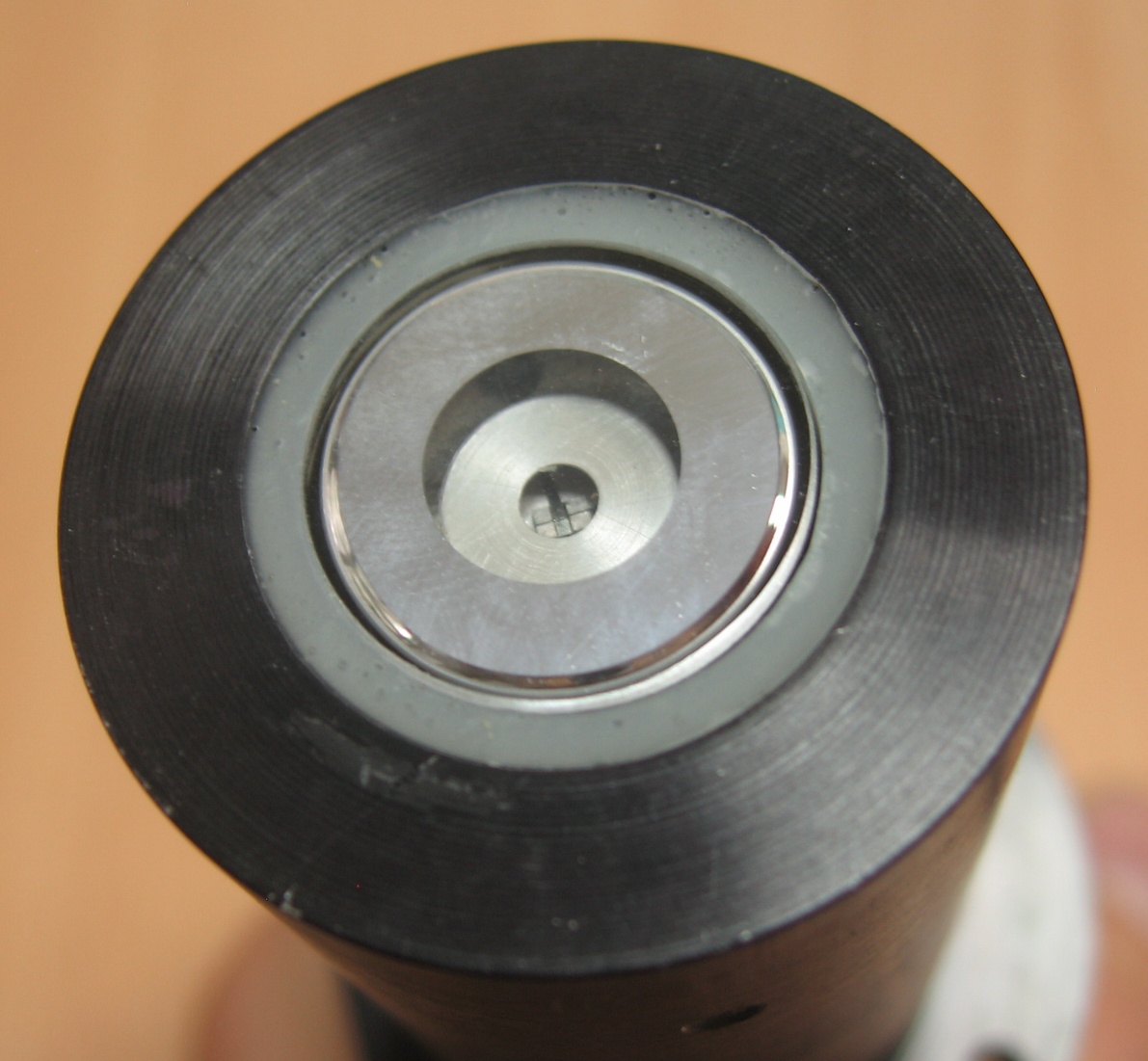

   Имеет два фоточувствительных элемента квадратной формы 0,6х0,6мм. Корпус металлический с внутренним стеклянным сосудом Дьюара для заливки жидкого азота (рабочая температура фоточувствительного элемента - 80°К). Входное окно - плоское, из просветлённого лейкосапфира.

   Используются в составе тепловизионной аппаратуры и радиометров различного назначения; к примеру - авиационные теплопеленгаторы.

   Производитель неизвестен, но разработаны они были в 70-х годах ОКБ Московского завода "Сапфир" (вероятно, по ОКР "Янтарь"), на нем же и выпускались, полагаю.

   Из истории предприятия - "В 1969 – 1976 г.г. разработаны и освоены в производстве фоторезисторы на основе сурьмянистого индия – ФР-134, ФС-9Э-47, ФС-25ДА, ФС-35ДА, ФРО-41П для головок самонаведения изделий «Стрела-3», «Стрела-10СВ» и авиационных теплопеленгаторов".

Электрические параметры

область спектральной чувствительности 4,8-5,9 мкм (по некоторым источникам 1,6...5,6 мкм)
угол зрения - не менее 60°
постоянная времени - не более 15 мкс
вольтовая чувствительность - не менее 2х104 В/Вт
рабочее напряжение 1...3 В
темновое сопротивление 2...20 кОм
обнаружительная способность 5х109 vГц*см/Вт
коэффициент фотоэлектрической связи 100%
диапазон рабочих температур +20...30°С
время выхода на режим - не более 20 мин
время работы прибора при однократной заливке - до 1,5ч

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
2. Приложение к Перечню электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве и эксплуатации аппаратуры, приборов, устройств и оборудования военного назначения. Часть 8. Приборы фоточувствительные. Книга 2. МОП 44 001.08-2011. Министерство обороны Российской Федерации.
3. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
4. Годовой отчет ОАО «Московский завод «САПФИР» за 2012 год. г.Москва.
5. Московский завод "Сапфир". Годы, события, люди. Москва, 2016.
