ФСГ-22-3А1

Охлаждаемые фоторезисторы ФСГ-22, ФСГ-23 реализованы с использованием фоточувствительных элементов из германия, легированного золотом. Рабочий спектральный диапазон 1,8...8,5мкм, максимум характеристики 5,6...6,2мкм. Основные области использования: научные исследования, промышленная диагностика, медицина, исследование различных источников ИК-излучения, в т.ч. лазерных.

Разработаны они были в 1961 году силами московского НИИ-801 (НИИ электронной оптики и инфракрасной техники, ныне ставший НПО "Орион"). Разработка проводилась в лаборатории С.А. Кауфмана в рамках проекта "Лес", который представлял собой комплекс исследований по охлаждаемым фоторезисторам для диапазона волн от 5 мкм и полупроводниковым материалам для них. Технология выращивания слитков легированного германия из расплава была создана ГИРЕДМЕТом.

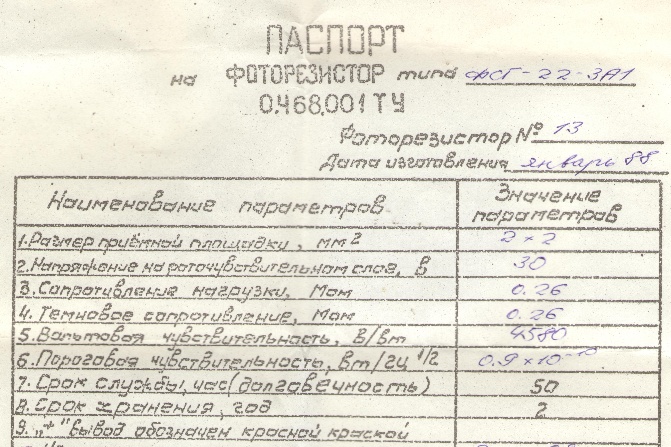

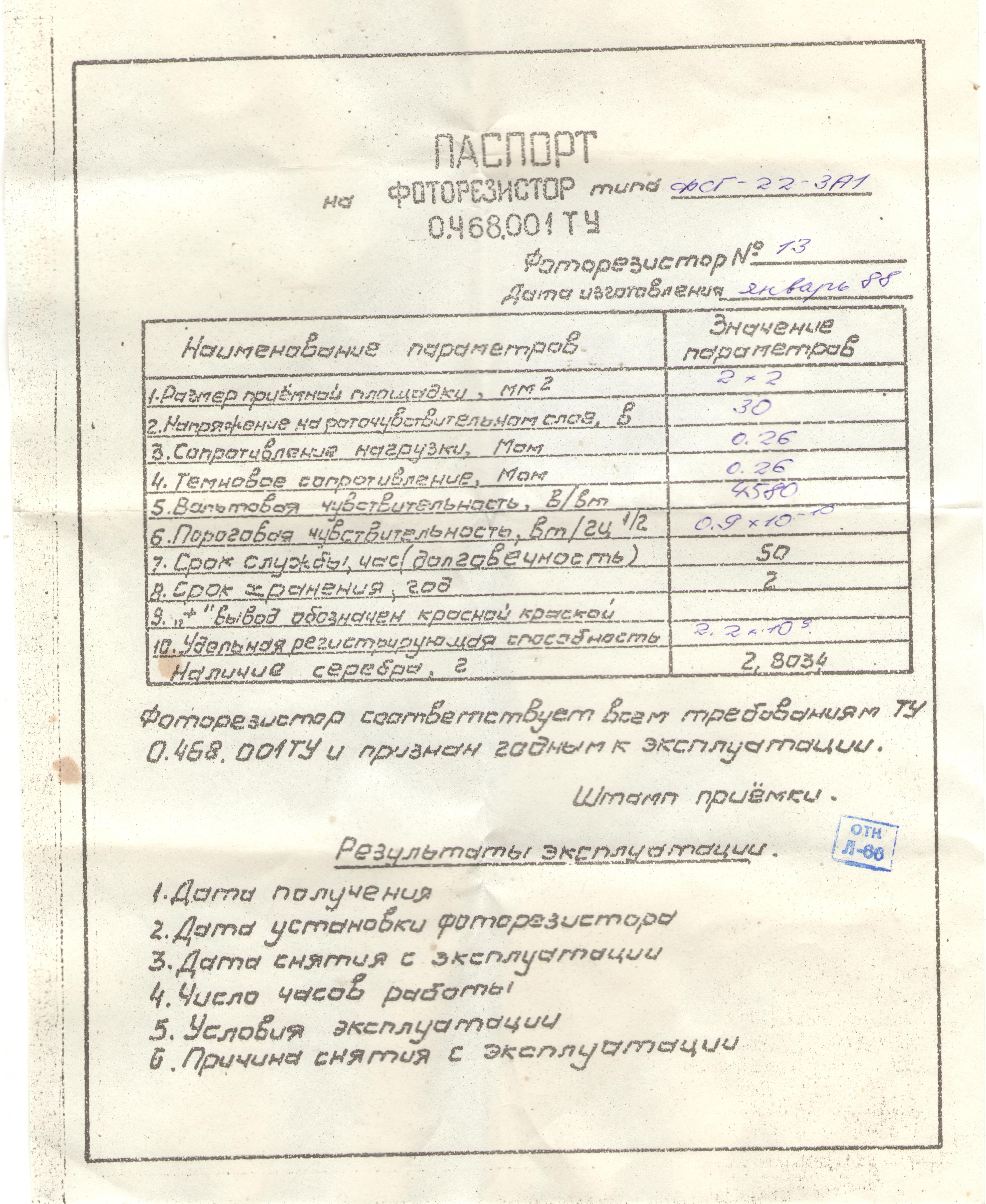

По словам М.Л. Бараночникова, приборы этой серии (ФСГ-22-хх и ФСГ-23-хх) были первыми отечественными охлаждаемыми приемниками длинноволнового ИК-диапазона, предназначенными для общего применения. Справочный лист на них.

Производитель - Московский завод "Сапфир" (ныне Швабе фотосистемы). В советское время это предприятие было одним из основных производителей фотоприёмников спецназначения...

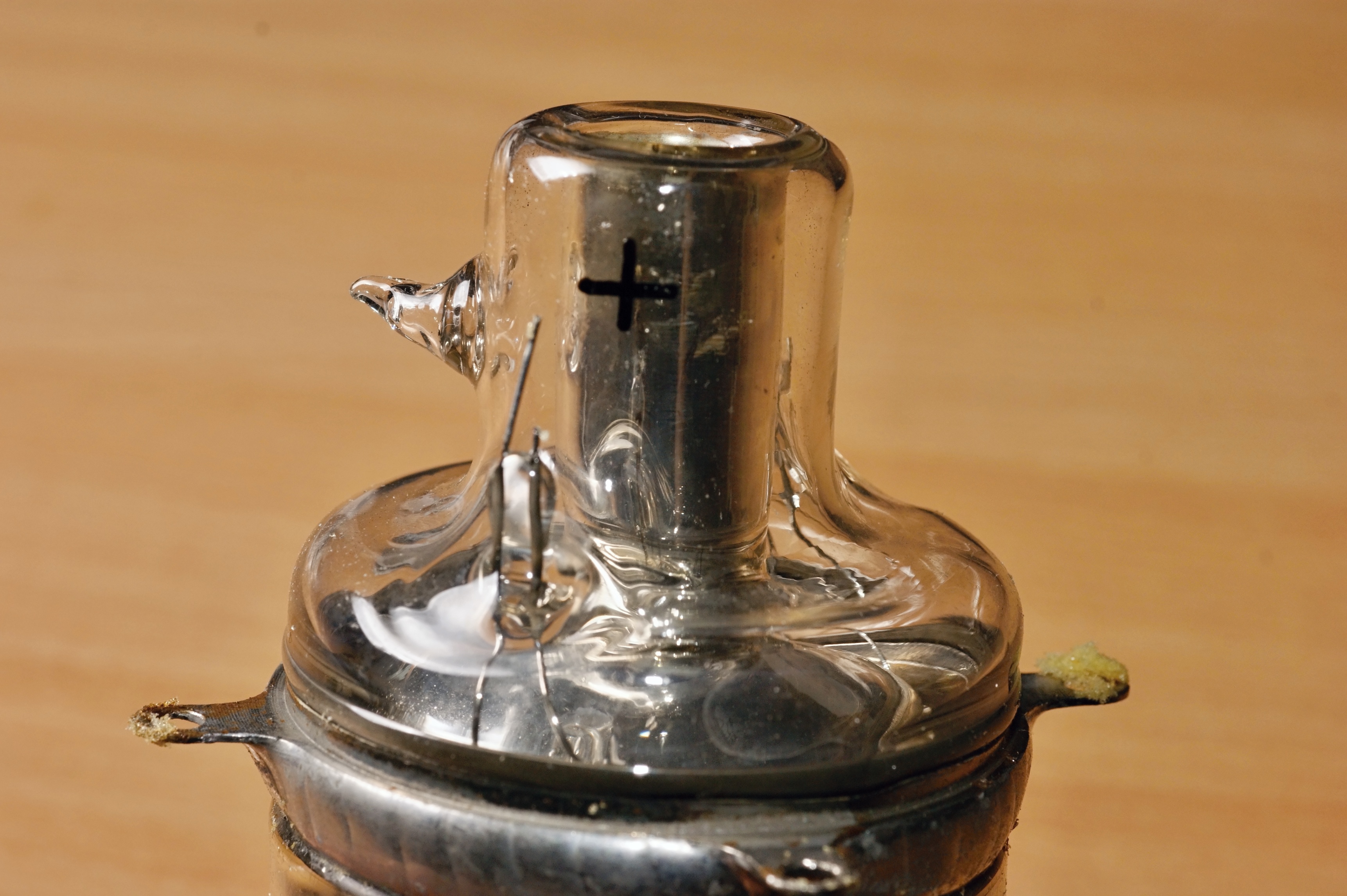

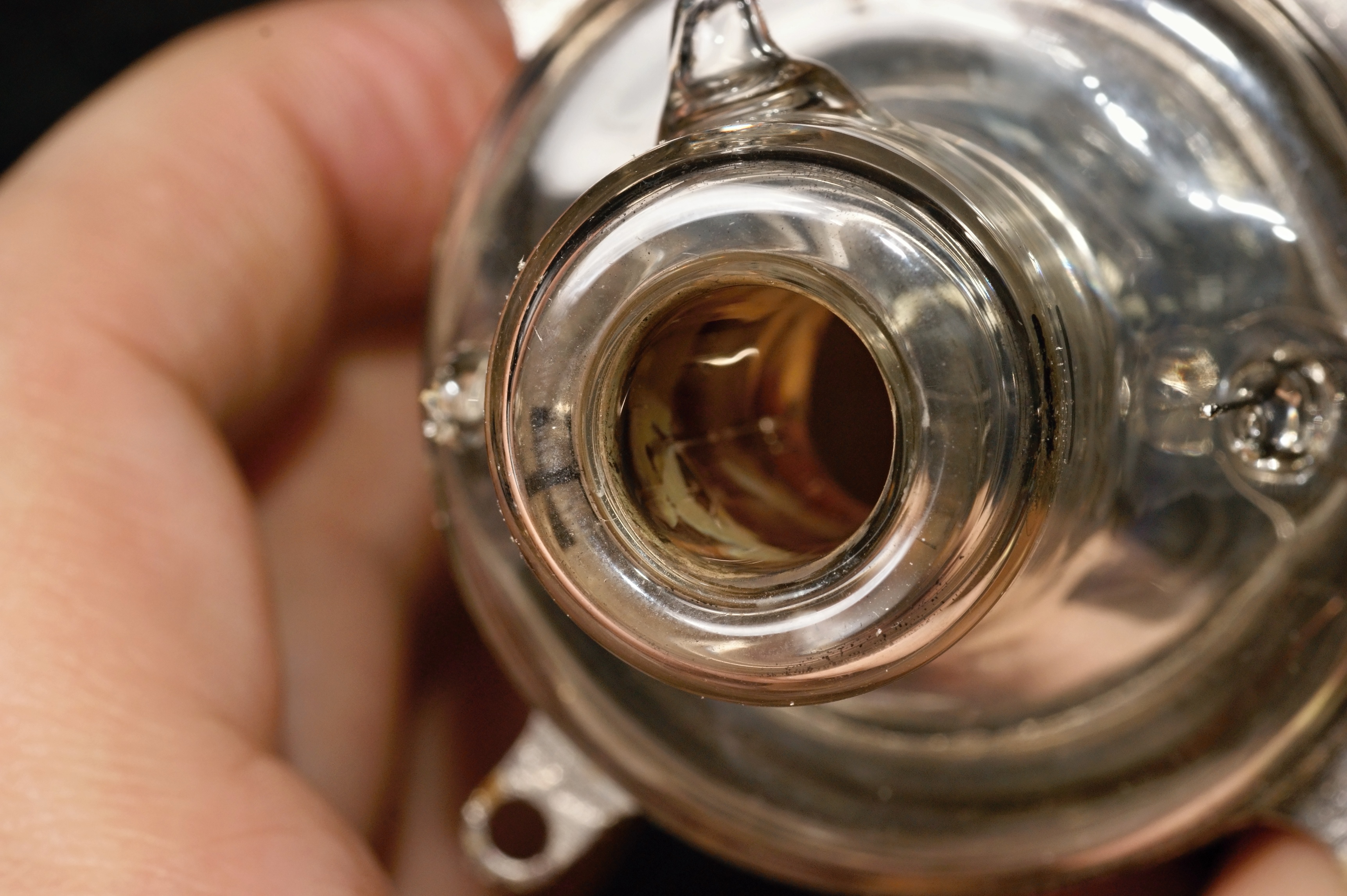

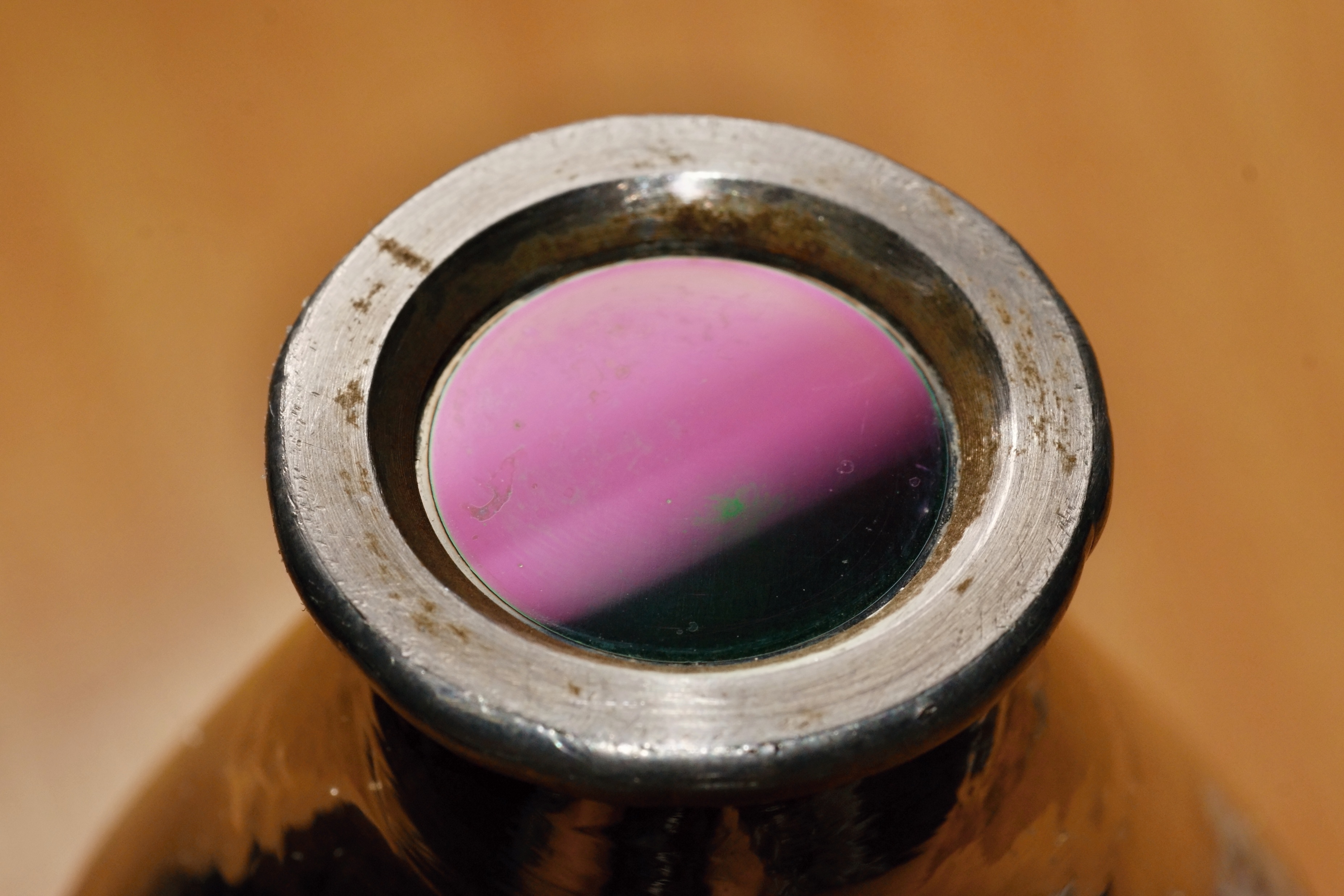

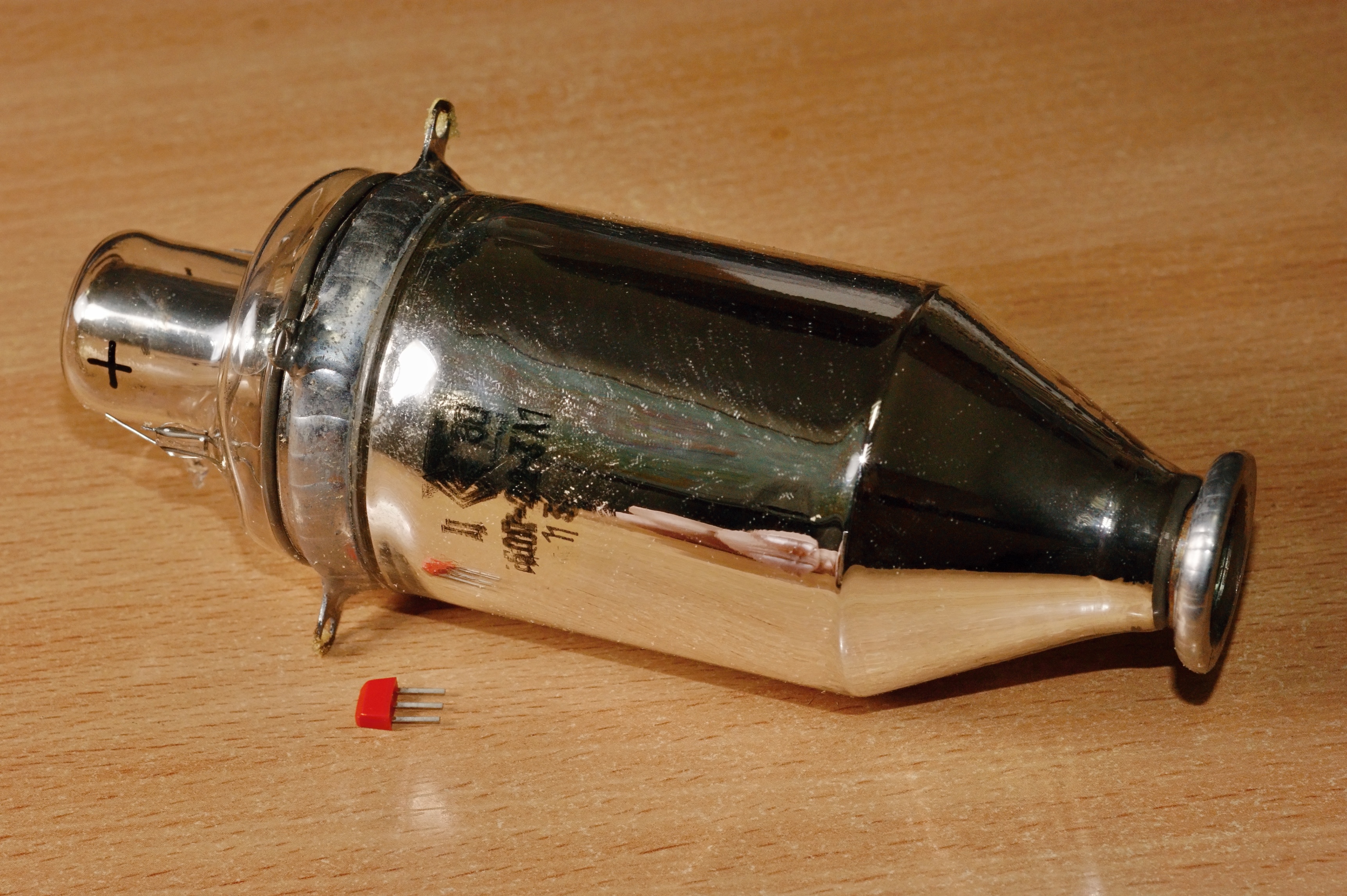

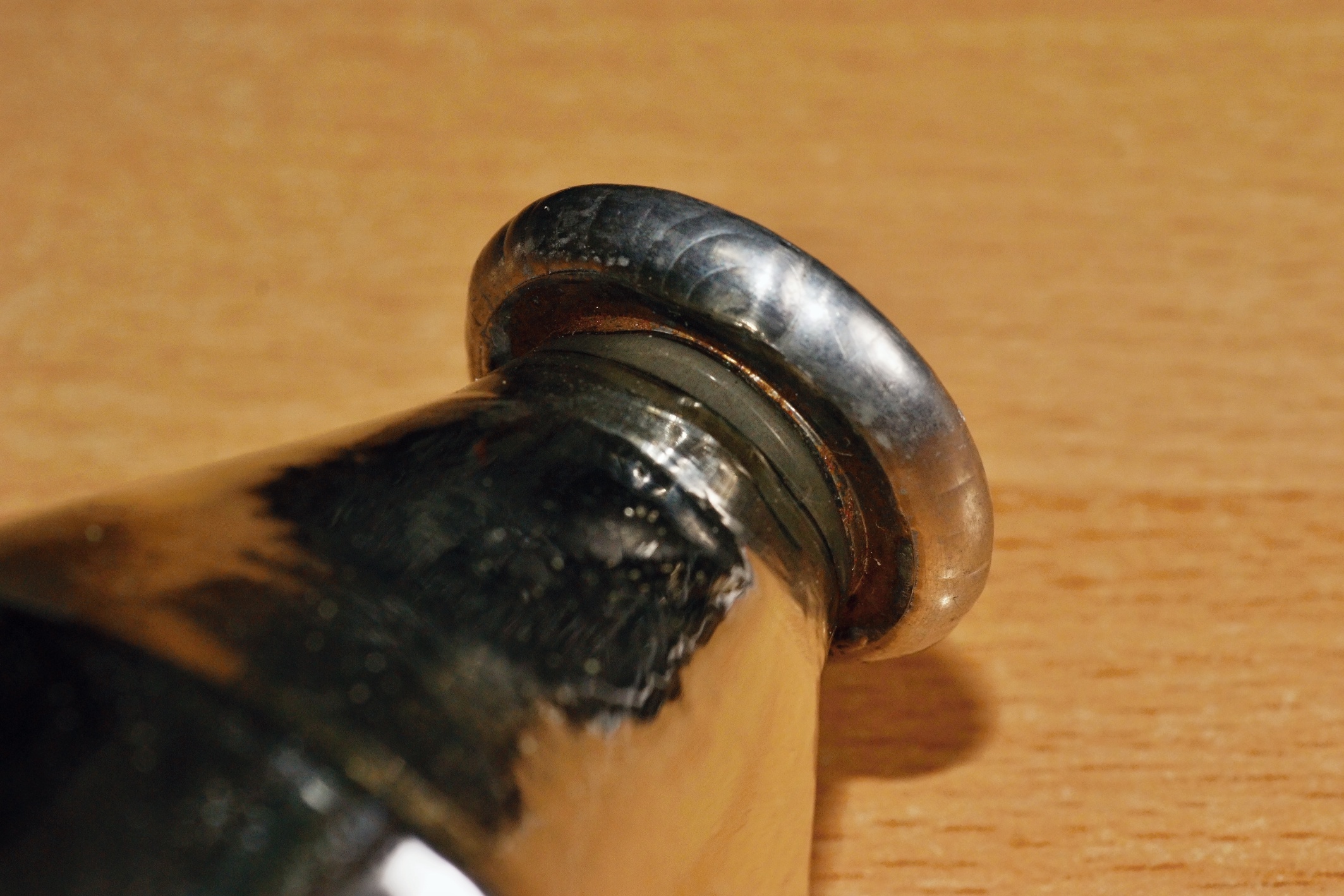

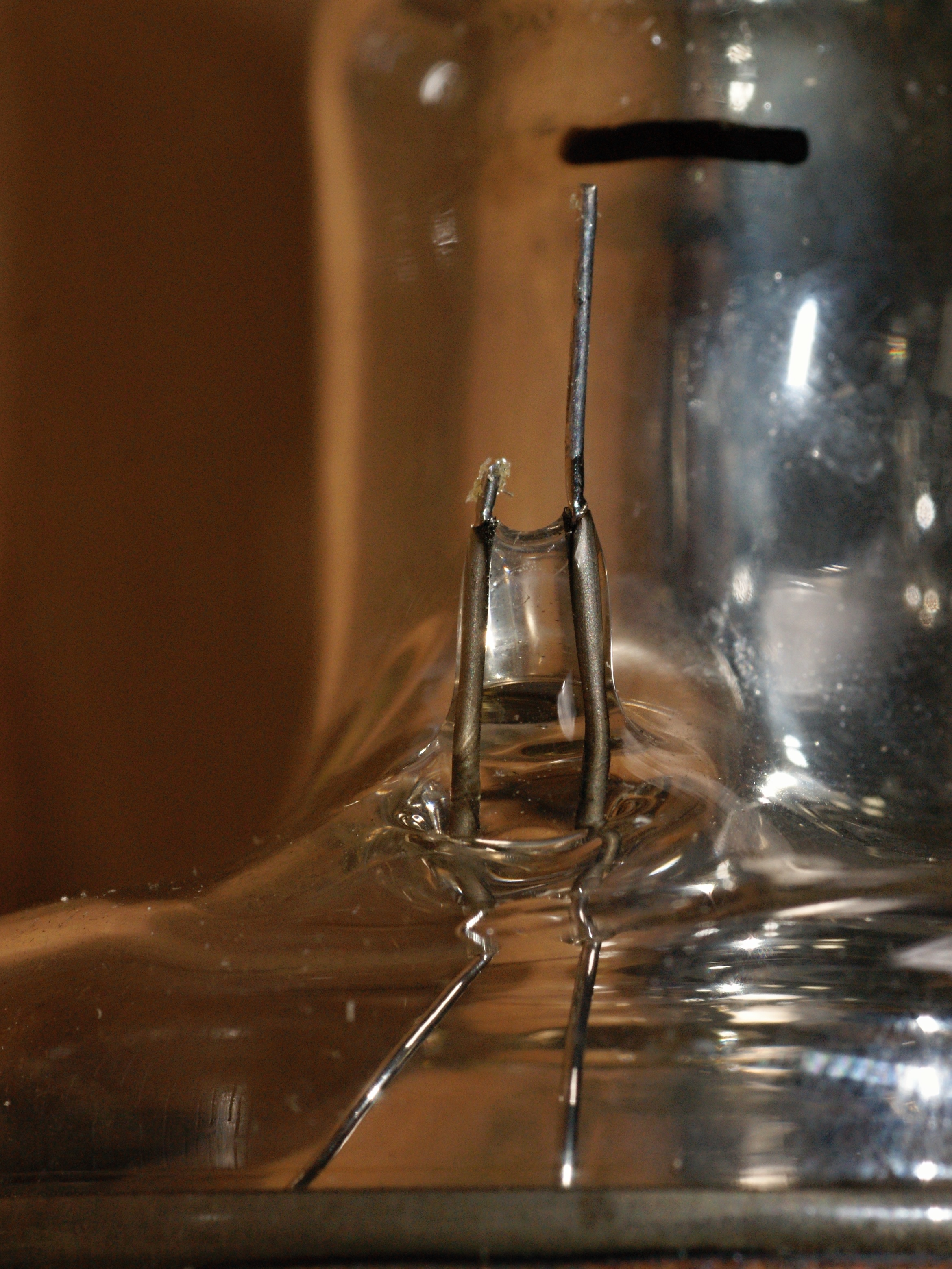

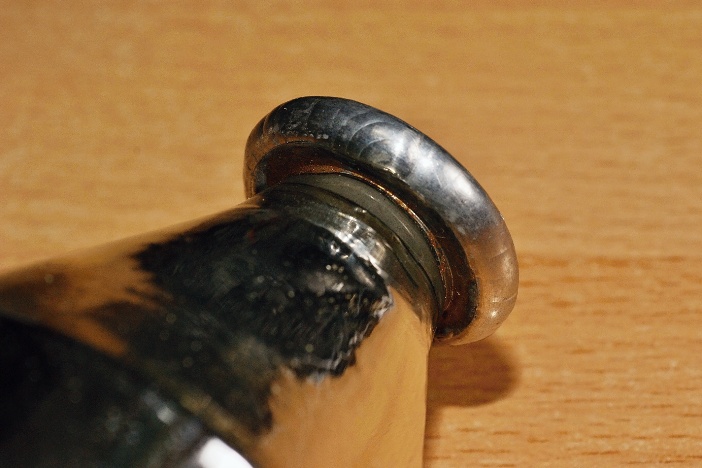

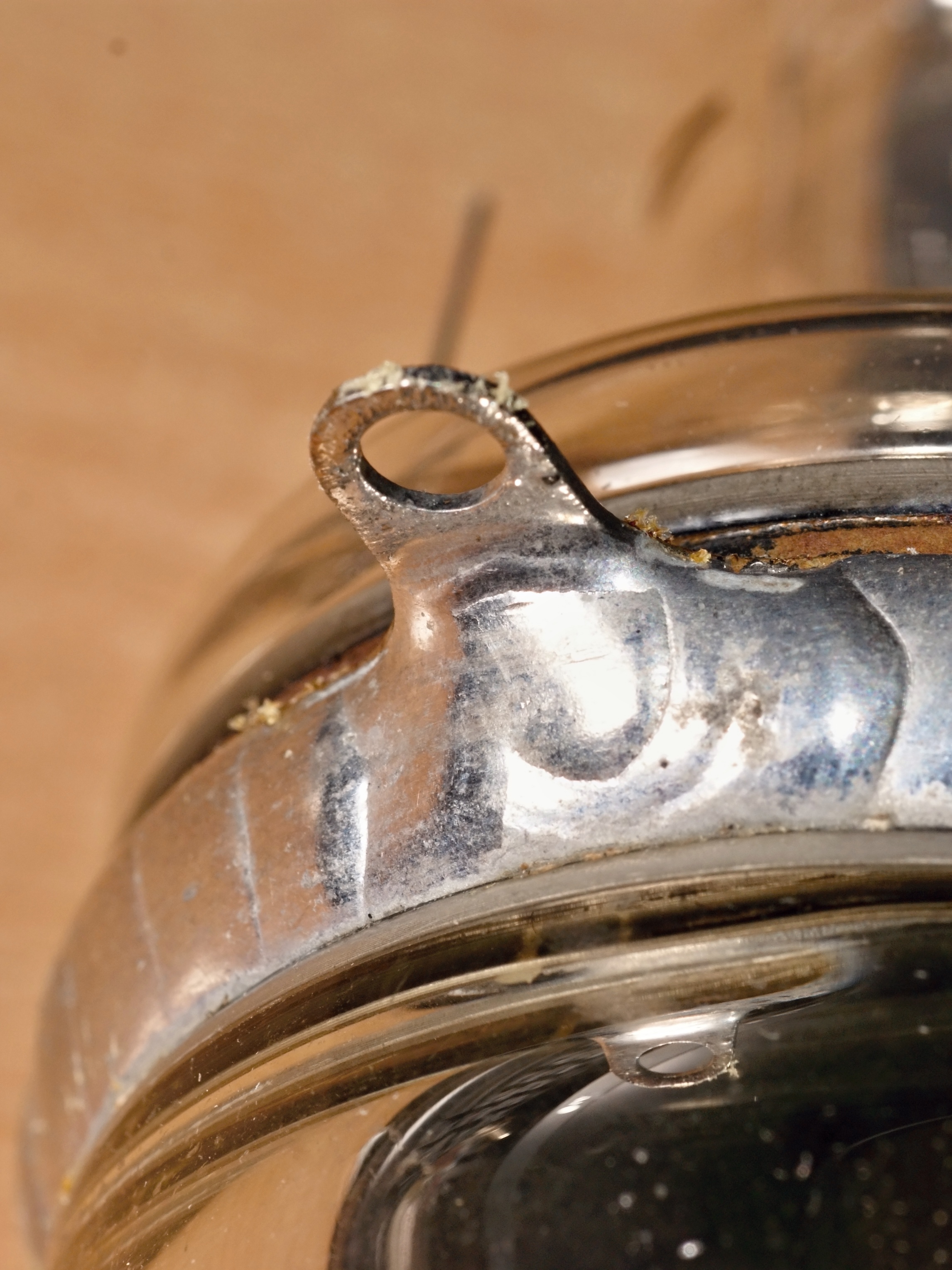

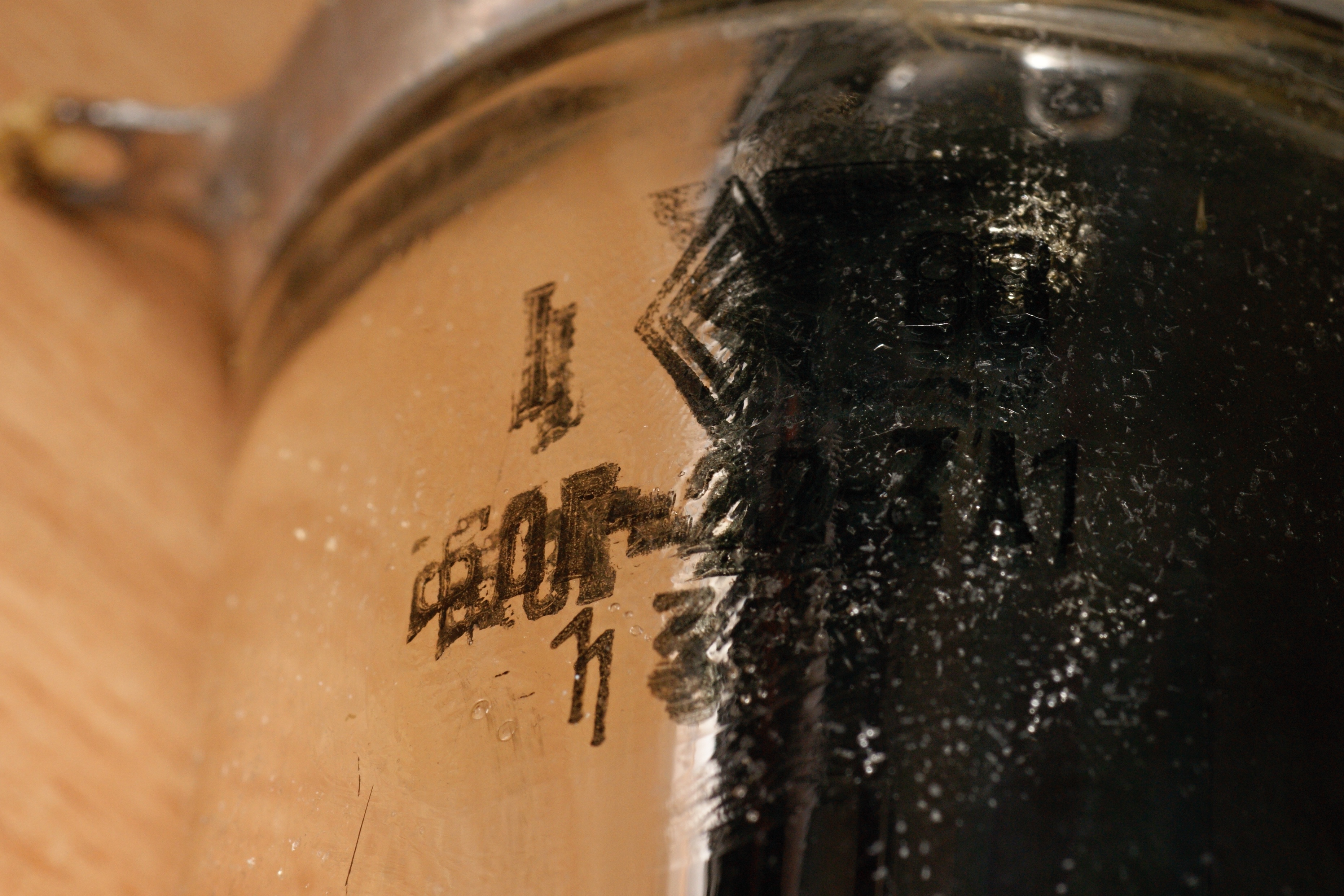

Фоточувствительный элемент размещён в стеклянном сосуде Дьюара с входным окном из просветлённого германия (ФСГ-22) или кремния (ФСГ-23). В сосуде имеется полость для заливки жидкого азота. Приборы не имеют защитного корпуса.

Охлаждение чувствительного элемента до 80°К осуществляется заливкой жидкого азота. Перед заливкой приборов жидким азотом рекомендуется провести осушку полости сосуда Дьюара тканью, промокательной бумагой или продувкой полости осушенным воздухом. Время выхода на режим - 10-13 минут. Время работы прибора при однократной заливке составляет до 2 часов. Включение приборов в электрическую цепь без охлаждения не рекомендуется.

Электрические параметры

Площадь фоточувствительного элемента - 2х2 мм (вариант А1) или 3х3 мм (вариант А2)
Угол зрения не меньше 70 град
Рабочее напряжение 5...30 В
Темновое сопротивление 0,03...1,5 МОм
Обнаружительная способность - не менее 6,6*108 см*√Гц/Вт
Вольтовая чувствительность - не менее 1000 В/Вт (вариант А2 - 500 В/Вт)
Постоянная времени - не более 5 мкс
Гарантированный ресурс работы - 50 ч
Интервал рабочих температур +15...+25°С

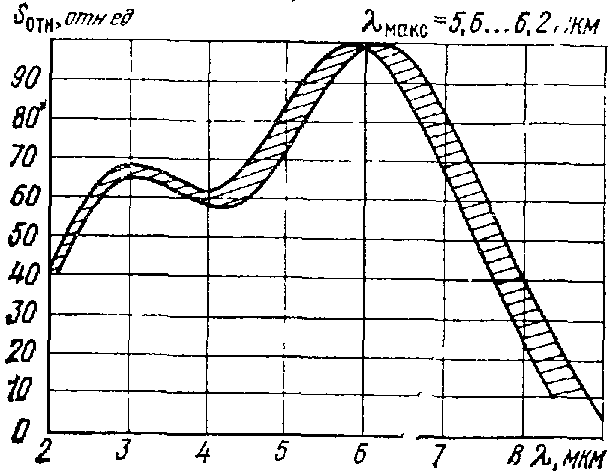

Относительная спектральная характеристика чувствительности

Источники:

1. Полупроводниковые приемники излучения (инструкция по применению).- Бюро технической информации. Москва - 1971.
2. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
3. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
4. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
5. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
