ФТГ-5

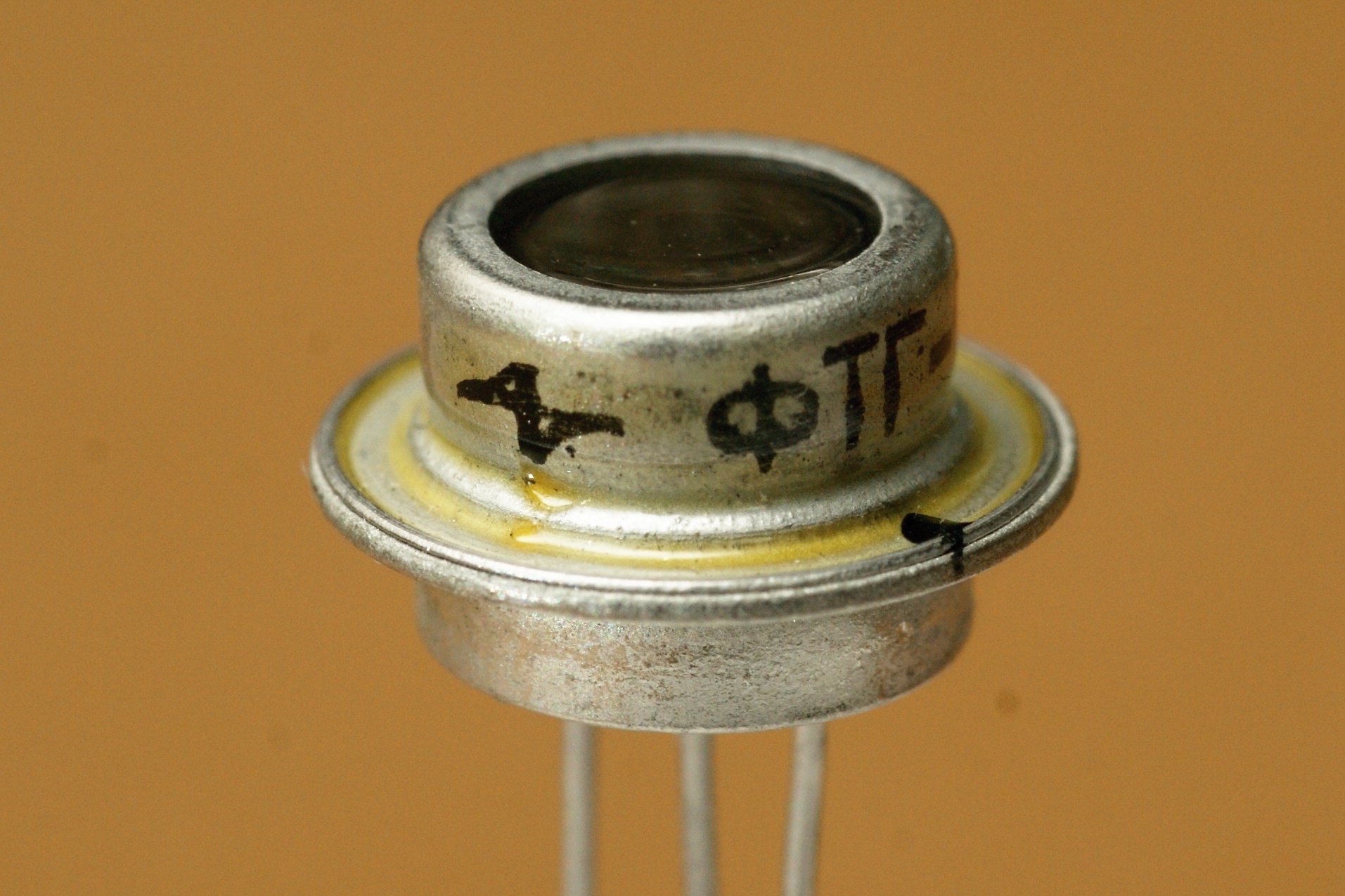

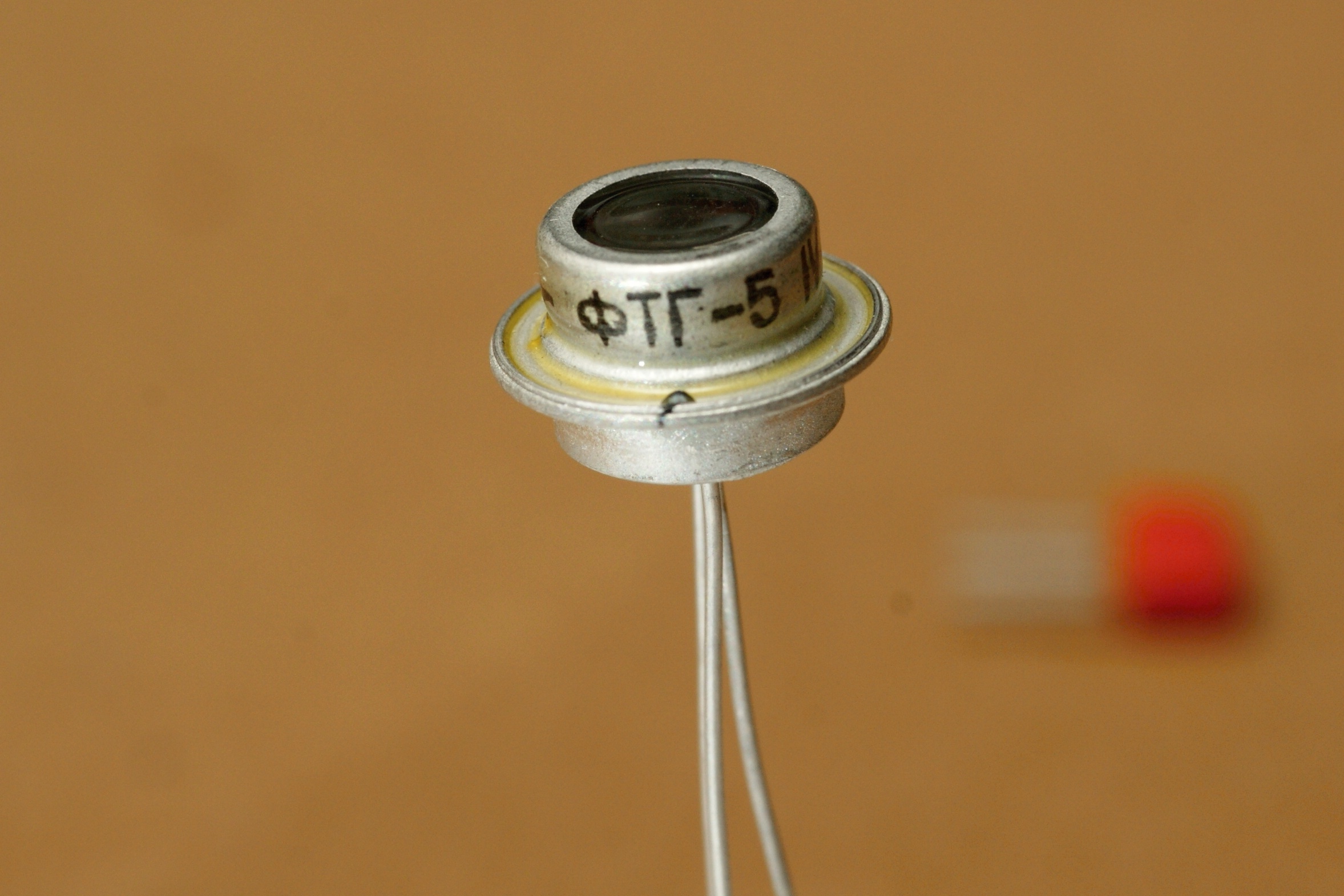

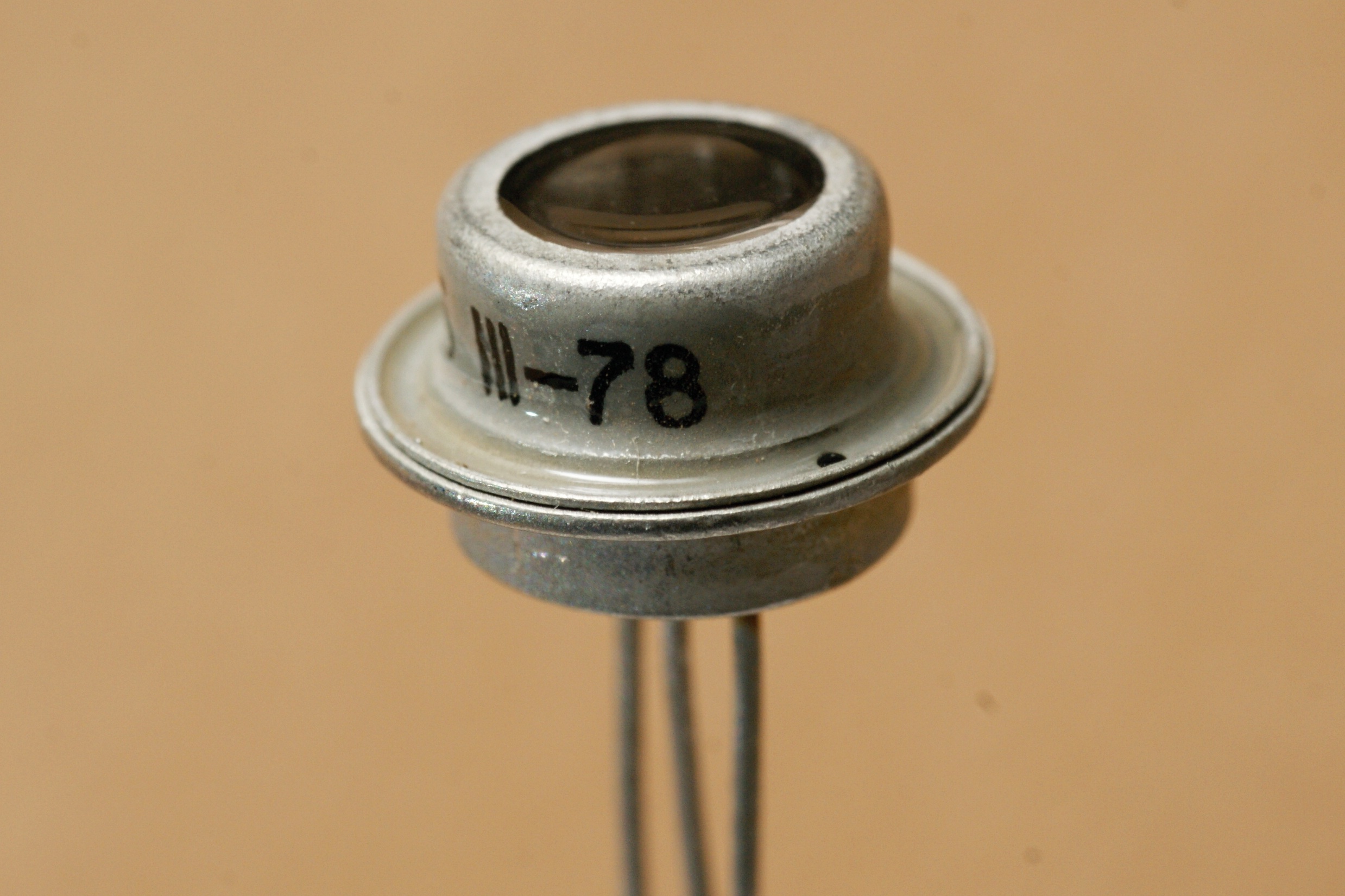

Германиевый фототранзистор производства черновицкого завода «Кварц».

Предназначен он был для применения в качестве приемника/датчика ближнего инфракрасного диапазона (0,5...18 мкм с максимумом 1,5 мкм).

Угол зрения 90 градусов, коэффициент усиления по току не менее 50, рабочее напряжение 5...10 вольт.

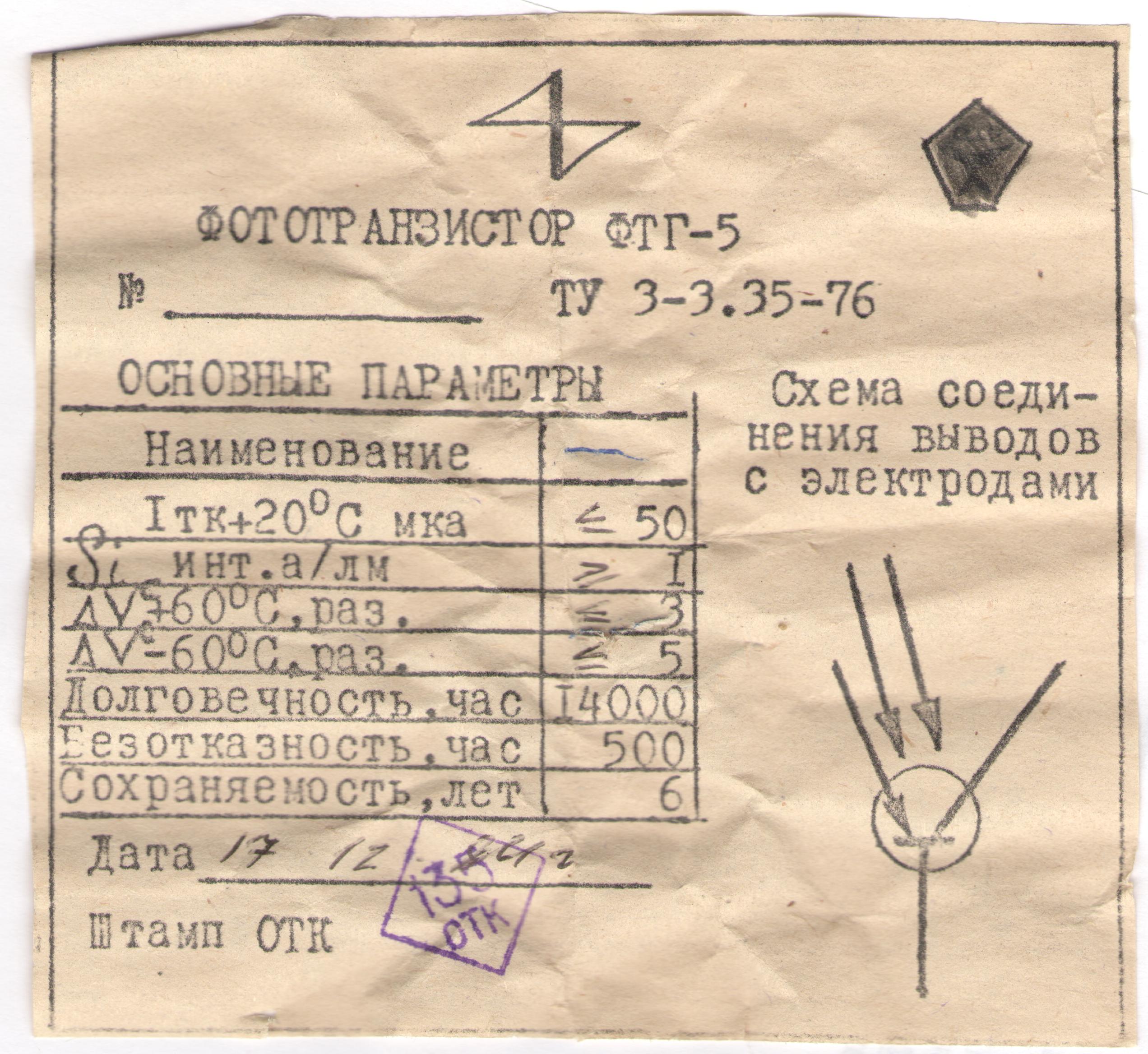

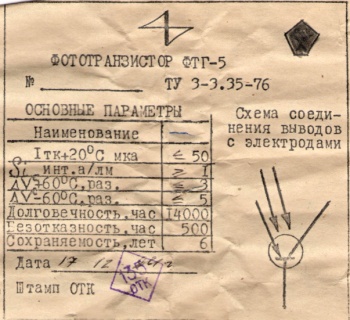

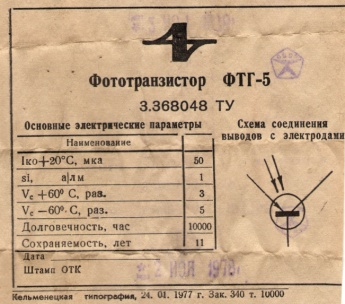

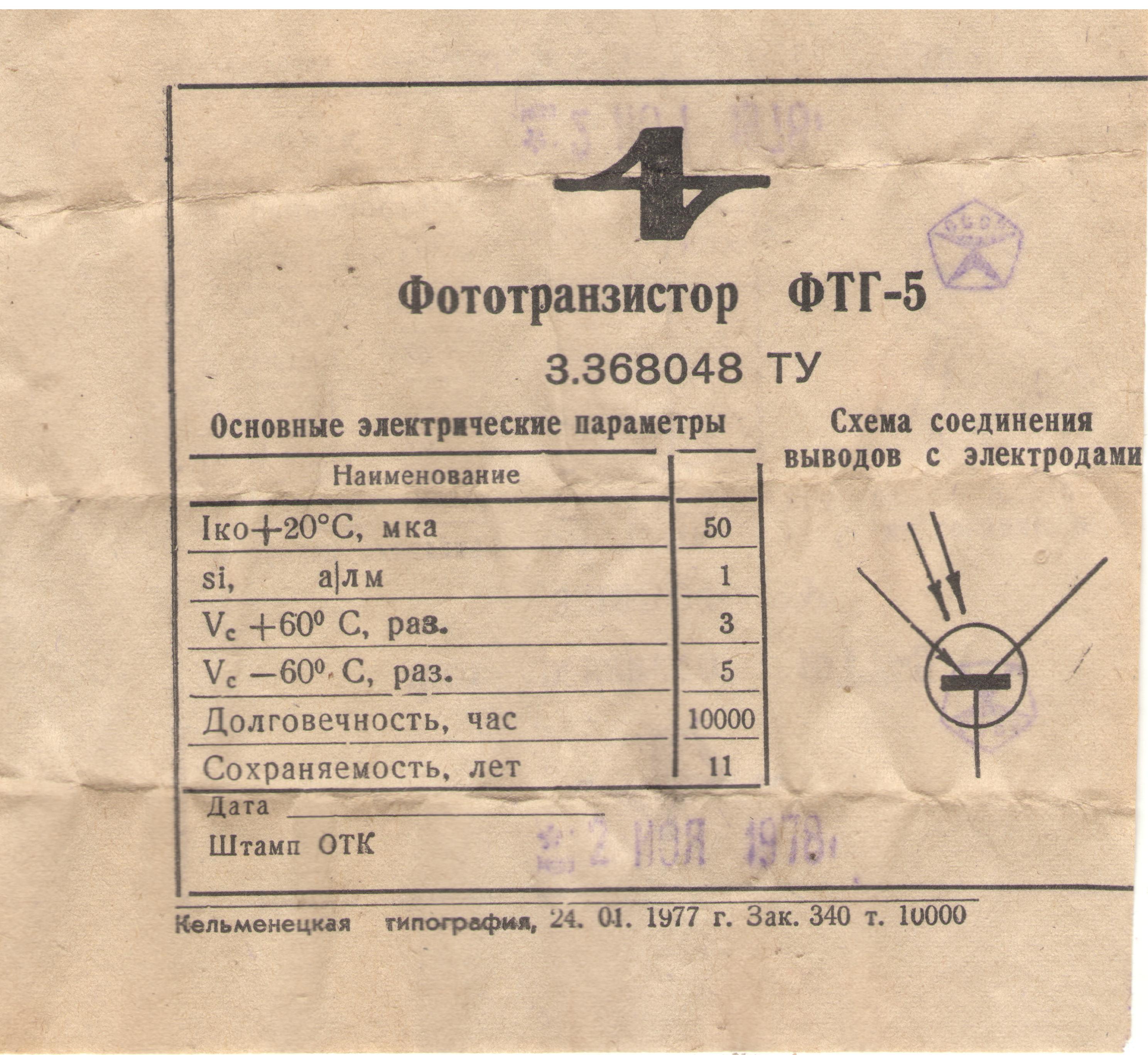

Справочный лист на него, и интересная пара паспортов. При совпадении электрических параметров, фототранзисторы выполнены по разным ТУ. При этом у одного больше долговечность, чем у другого, но меньше срок хранения:

(фото с форума Радиокартинки)

Источники:

1. Фотоэлектрические полупроводниковые приемники оптического излучения. Справочник для гражданского применения. - М.: ЦНИИ информации, 1982.
2. Полупроводниковые фотоприемники: Ультрафиолетовый, видимый и ближний инфракрасный диапазоны спектра/ И.Д. Анисимова, И.М. Викулин, Ф.А. Заитов, Ш.Д. Курмашев; Под. ред. В.И. Стафеева.- М.: Радио и связь, 1984.
3. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
4. Кайдалов С.А. Фоточувствительные приборы и их применение: Справочник. - М.: Радио и связь, 1995 (Массовая радиобиблиотека; Вып. 1214).
5. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
6. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
7. М.Л. Бараночников. Приемники и детекторы излучений. Электронная авторская версия. Москва: 2017.
