ФУО-113, группа Б

Одноканальное фотоприемное устройство, состоящее из p-i-n фотодиода (на основе высокоомного монокристаллического кремния p-типа) и гибридного предусилителя в герметичном исполнении. Схема управления включает в себя узлы, обеспечивающие термостабилизацию и ВАРУ, ключи и линейный выход.

Используется ФУО-113 в датчиках импульсного ИК излучения. Применение это весьма специально, вплоть до того, что названия и единицы измерения параметров в открытом заводском паспорте зашифрованы... Допустим, мнэээ, авиационная оптическая (лазерно-локационная) система наведения (фантазия, чистая фантазия ;)))

Разработано оно было в конце 80-х годов, либо центральным конструкторским бюро завода "Кварц" (ныне ЦКБ "Ритм"), г.Черновцы; либо московским НИИ прикладной физики. Производитель не известен, полагаю это тот же черновицкий завод "Кварц".

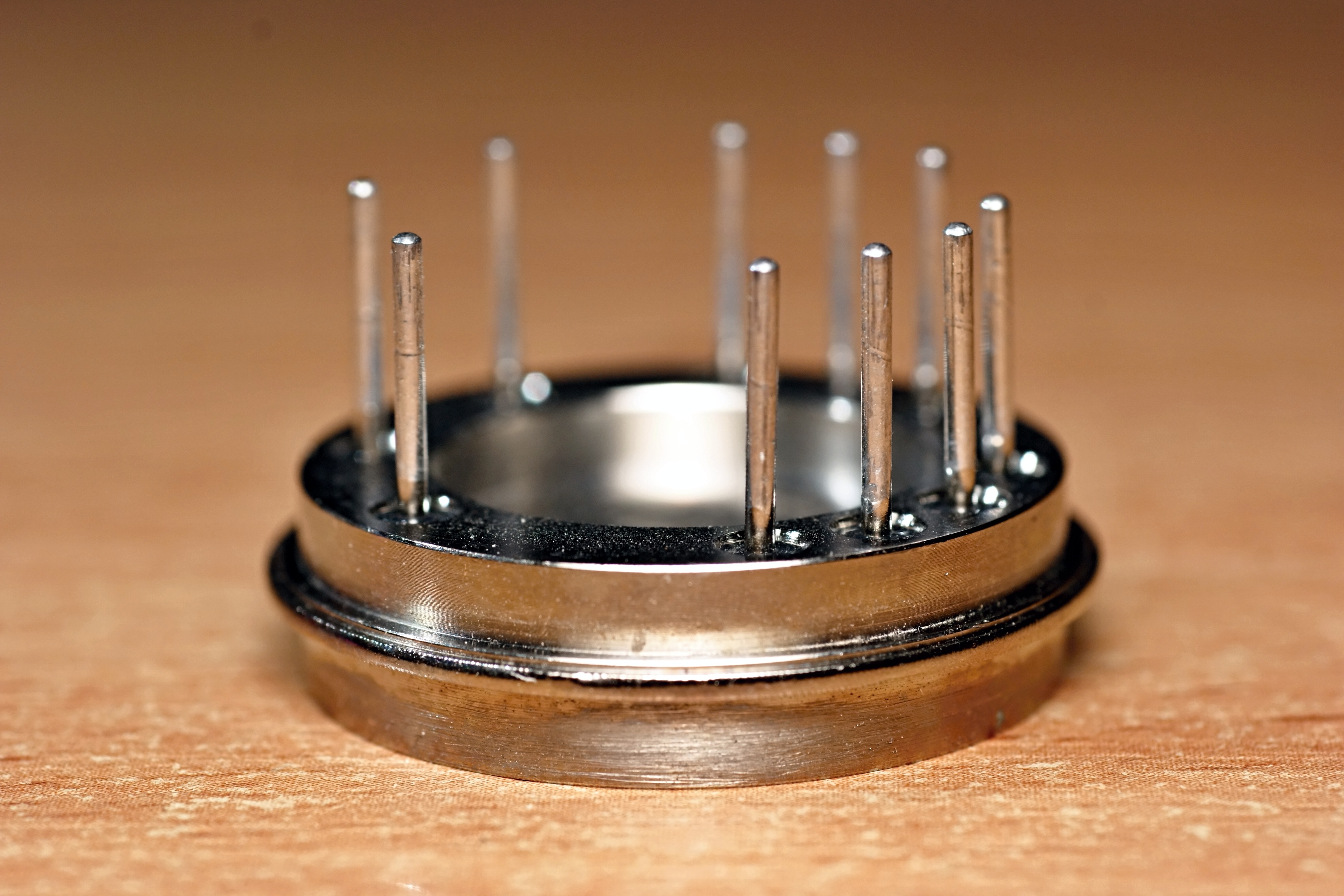

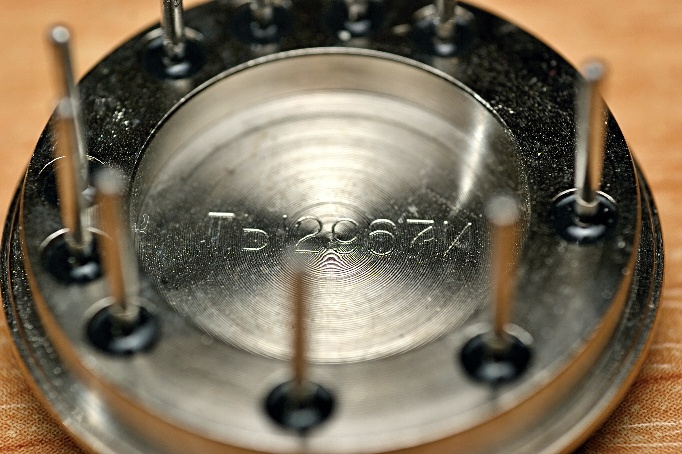

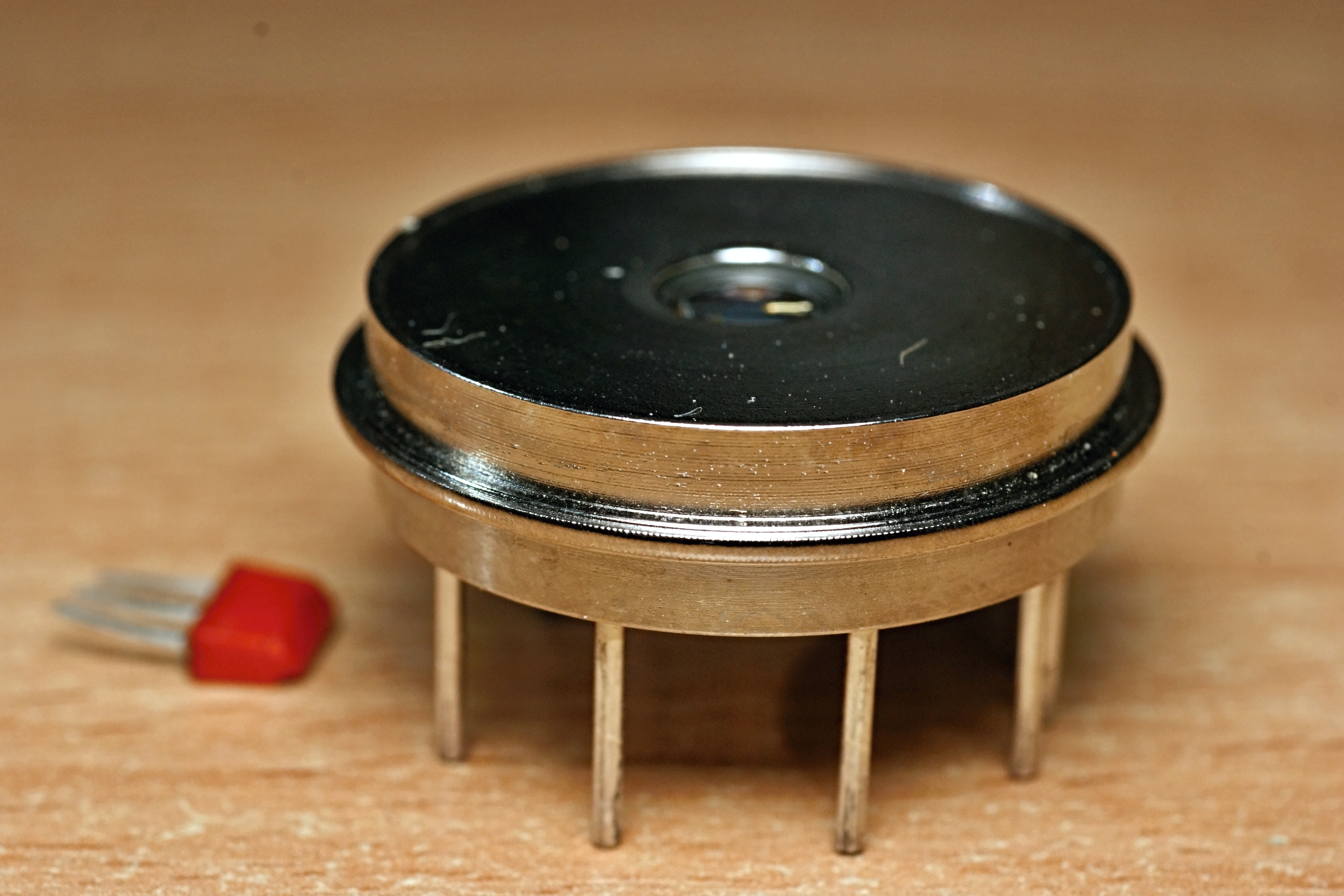

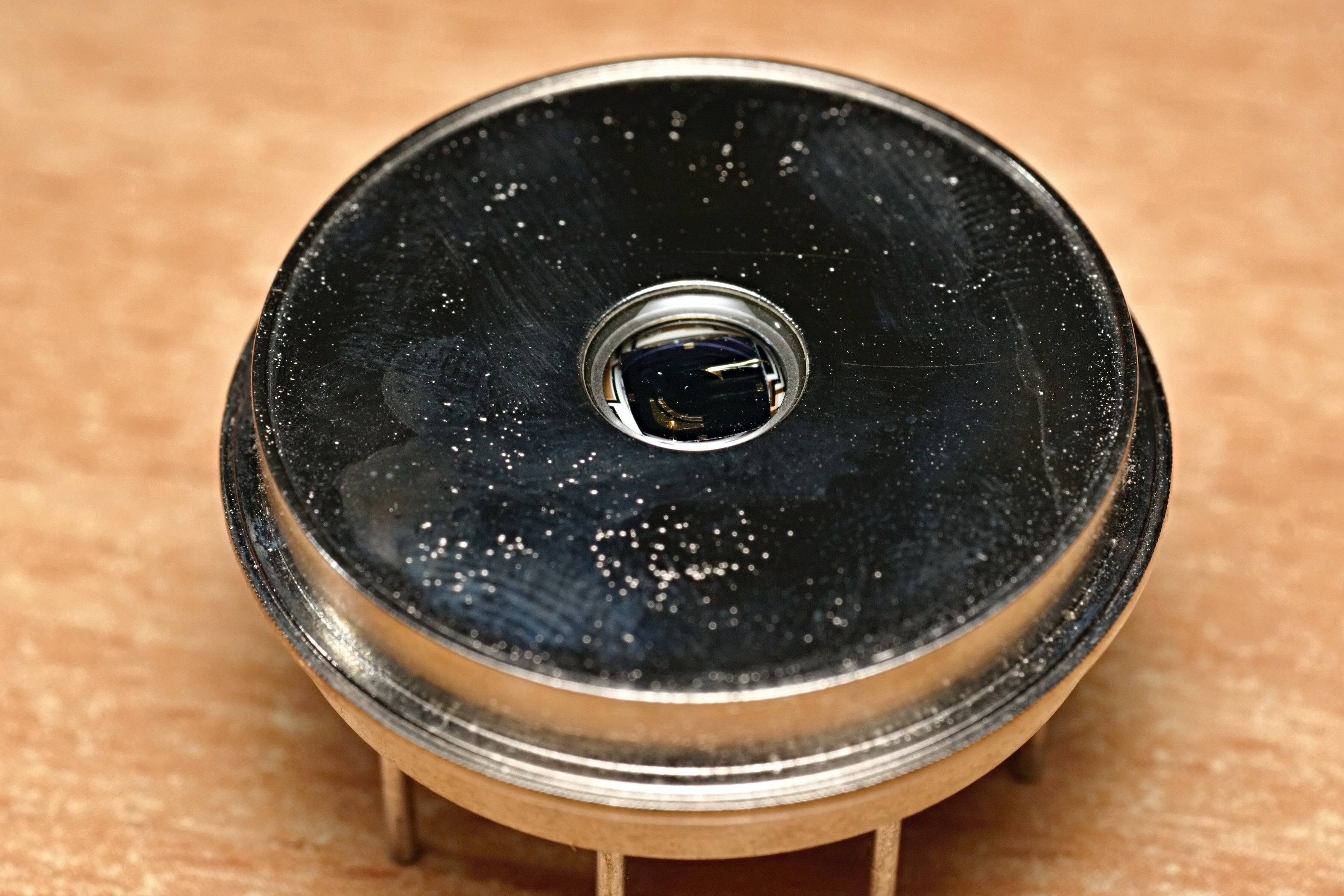

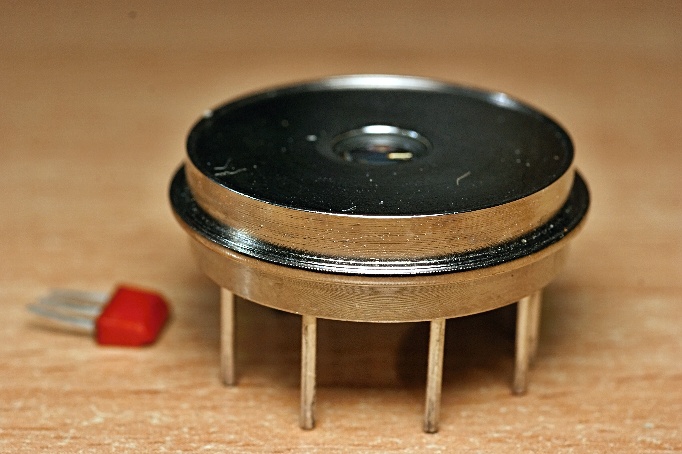

Корпус, кстати, довольно оригинален. У меня это первый такой образец.

Электрические параметры

Площадь фоточувствительного элемента - 3,14 мм2
Рабочее напряжение 12 В
Область спектральной чувствительности 0,4 - 1,1 мкм
Рабочее напряжение фотоприемника -250 В
Рабочий ток ФПУ - 35 мА

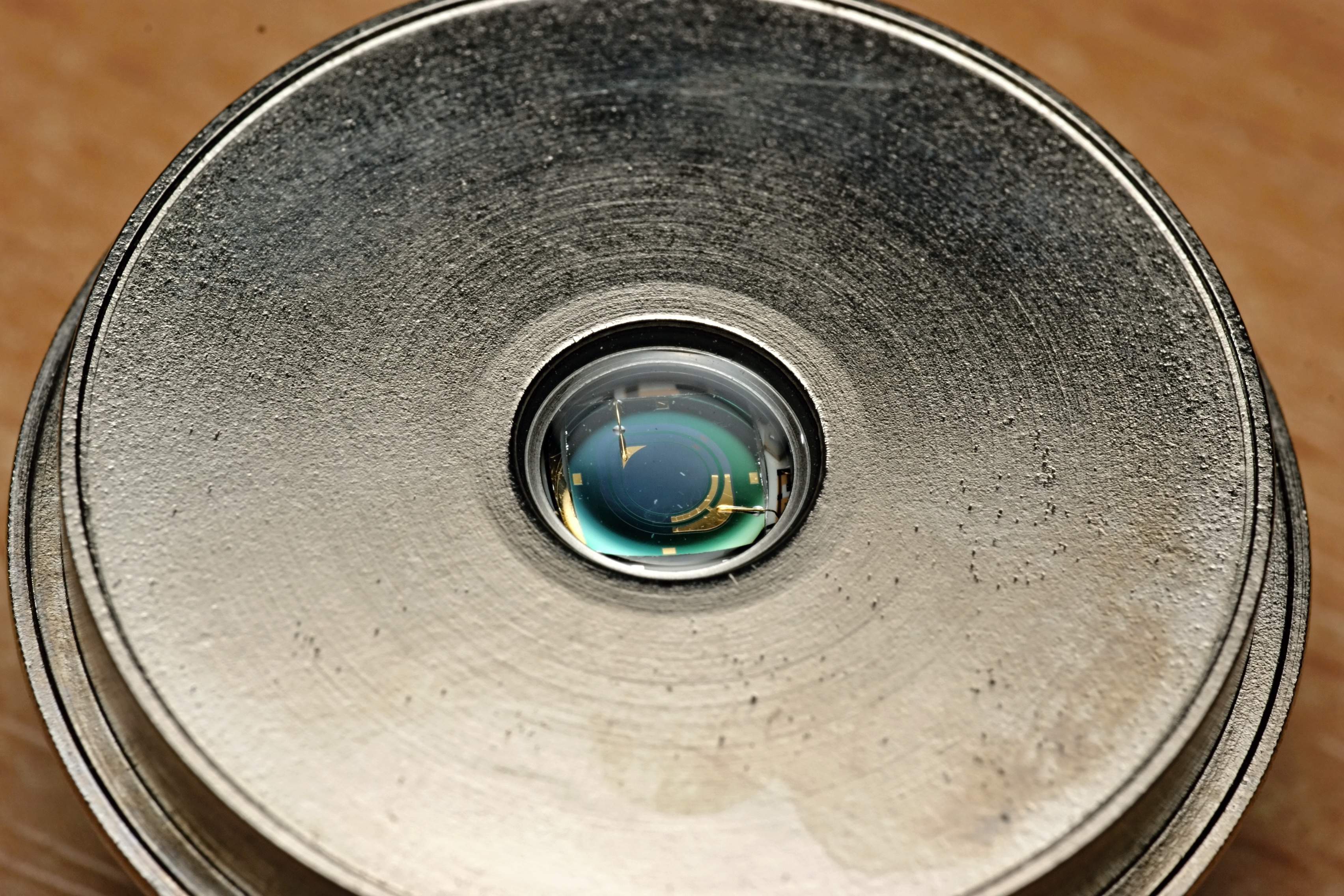

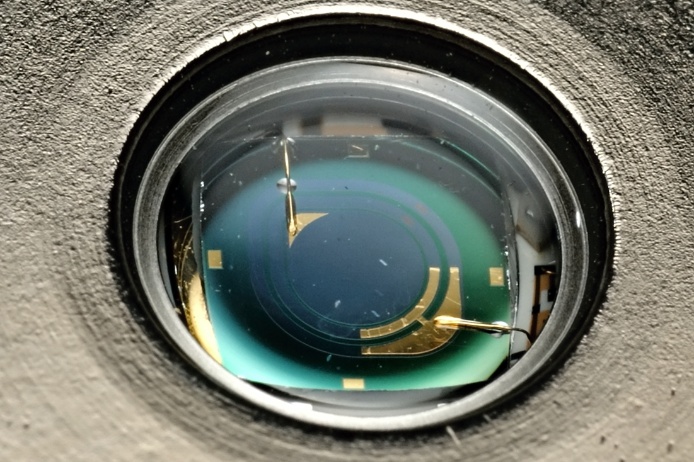

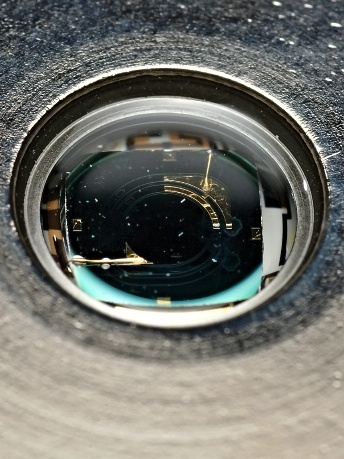

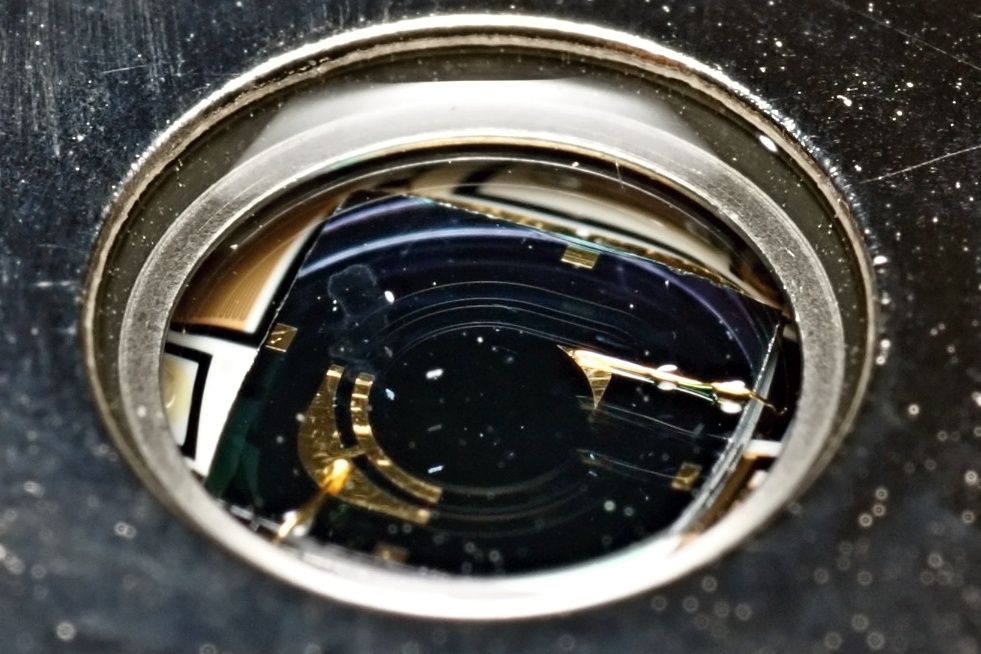

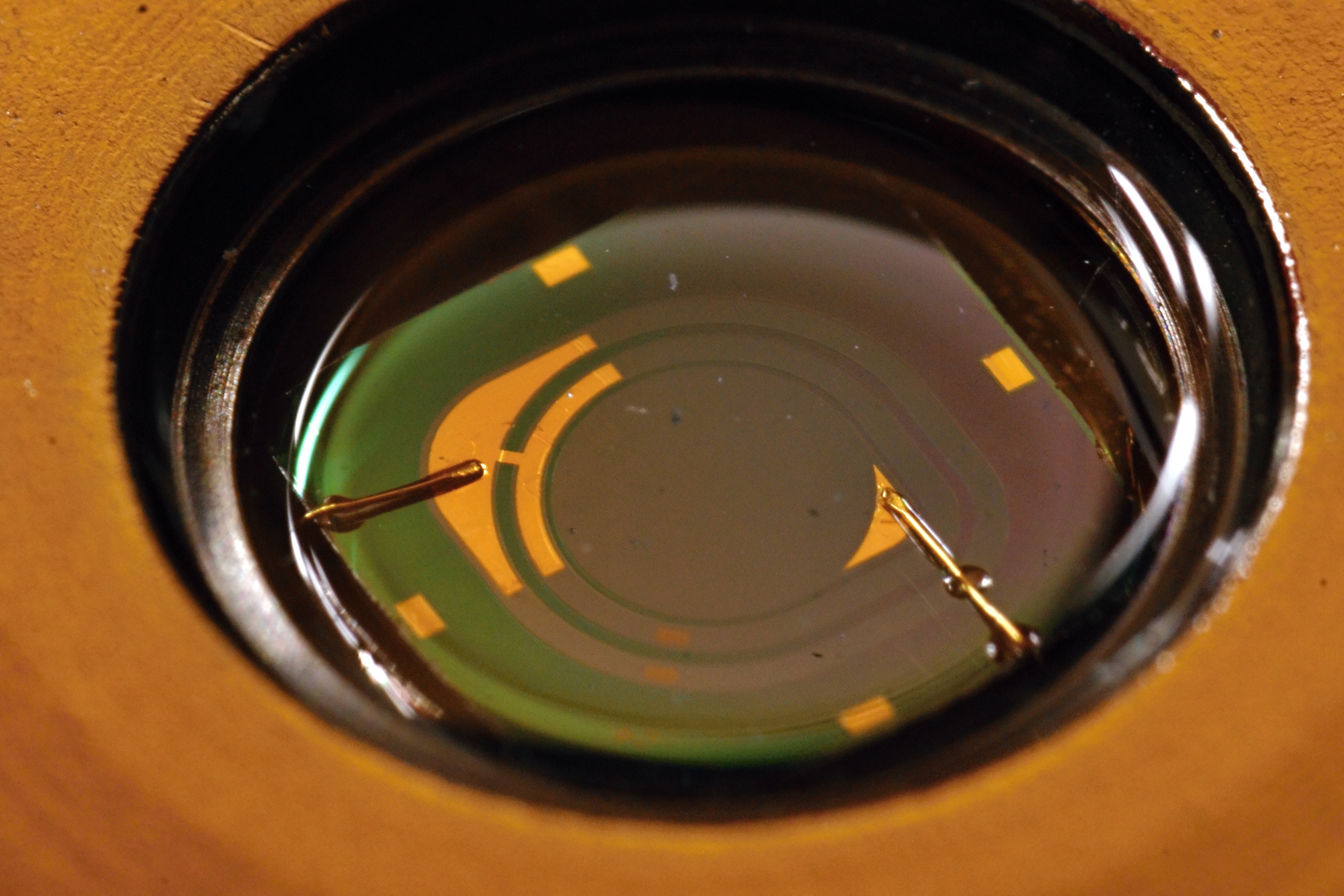

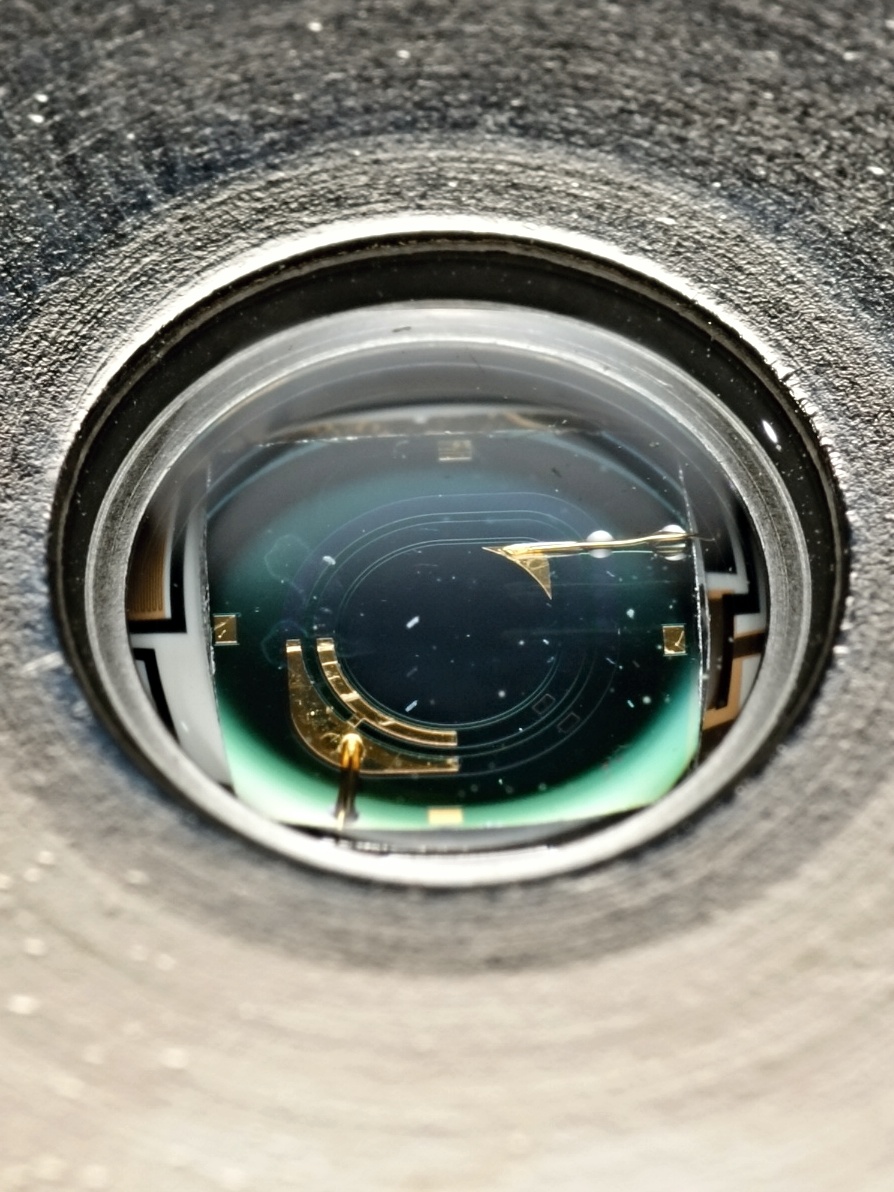

Посмотрим на фоточувствительный элемент, под разными ракурсами... Платка с ним - квадратная, искажения на фото вносит преломление в окошке, ну и перспектива конечно же. Под фотоприёмником можно заметить плату предусилителя, выполненного по тонкоплёночной технологии.

Источники:

1. Состояние и перспективы микрофотоэлектронного комплекса в Черновицком регионе Украины - Прикладная физика, 2003, № 3
2. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
