Одноканальное фотоприемное устройство ФУО-149 предназначено для использования в системах дистанционного управления, работающих в ИК диапазоне 0,65–1,1 мкм. Применялось оно в модуле индикации и управления МУИ-63, в составе телевизоров ЭЛЕКТРОН 51ТЦ-550/551. В целом весьма удачное изделие, замена фотоприёмника на основе TBA2800 (и её аналогов); может напрямую работать как с SAA1251, так и с SAA1293 (и их аналогами). Но ему не повезло со временем, появилось оно уже перед развалом Союза.

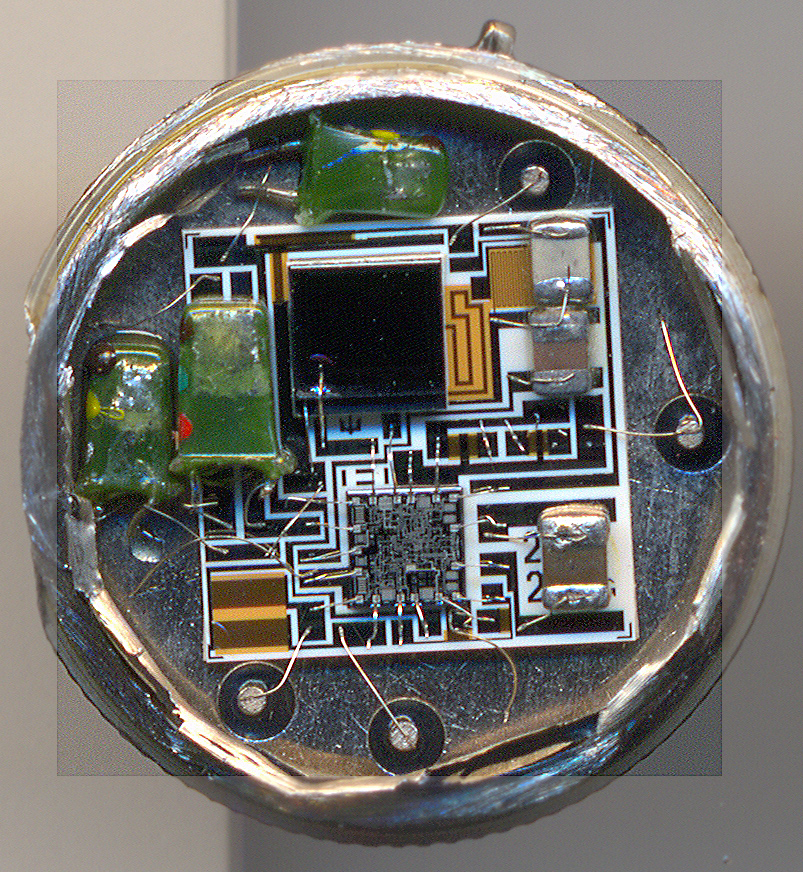

Устройство реализовано на основе кремниевого pin-фотодиода и предварительного усилителя–формирователя сигнала. На выходе формируется стандартный ТТL (прямой и инверсный), пригодный для дальнейшей обработки.

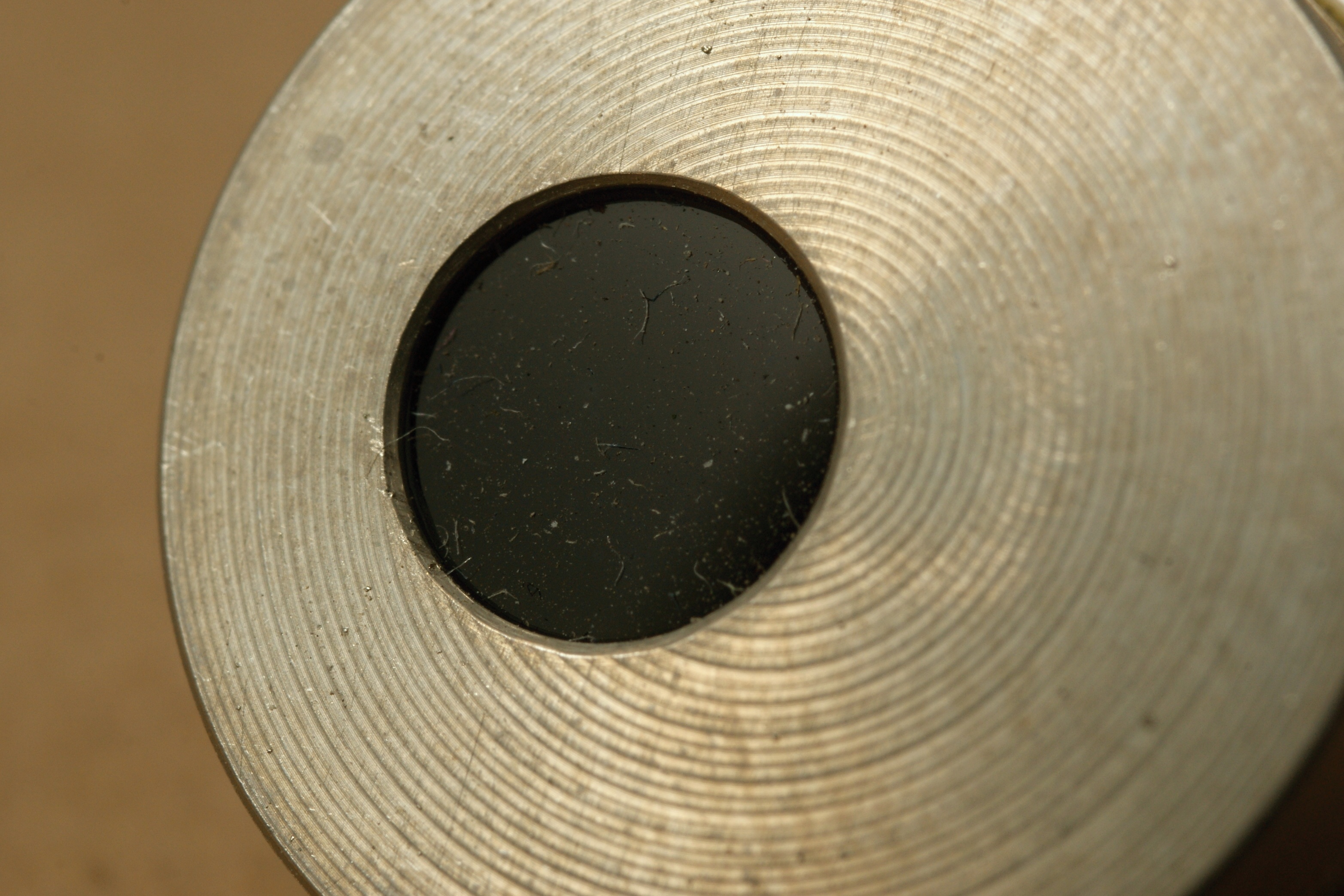

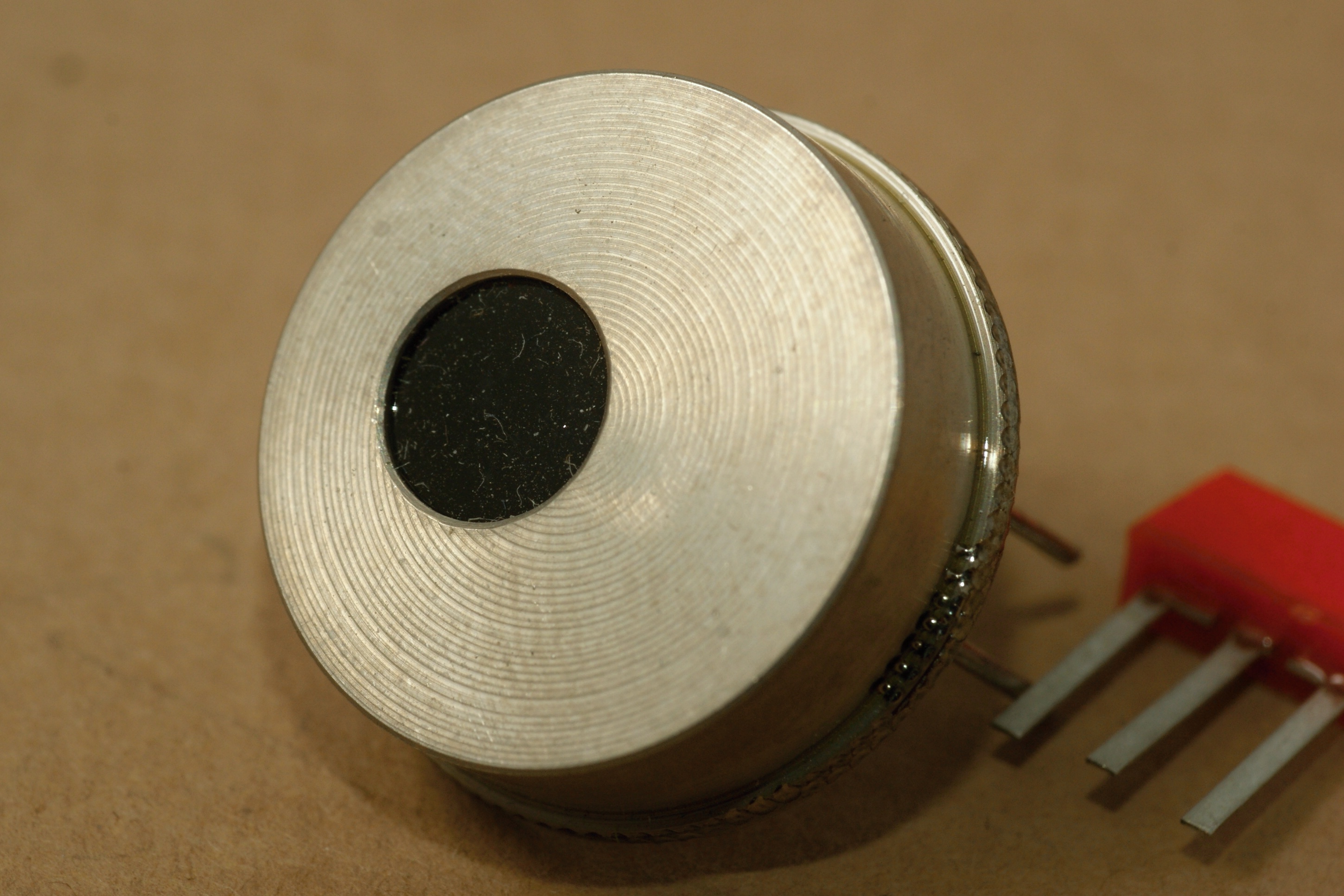

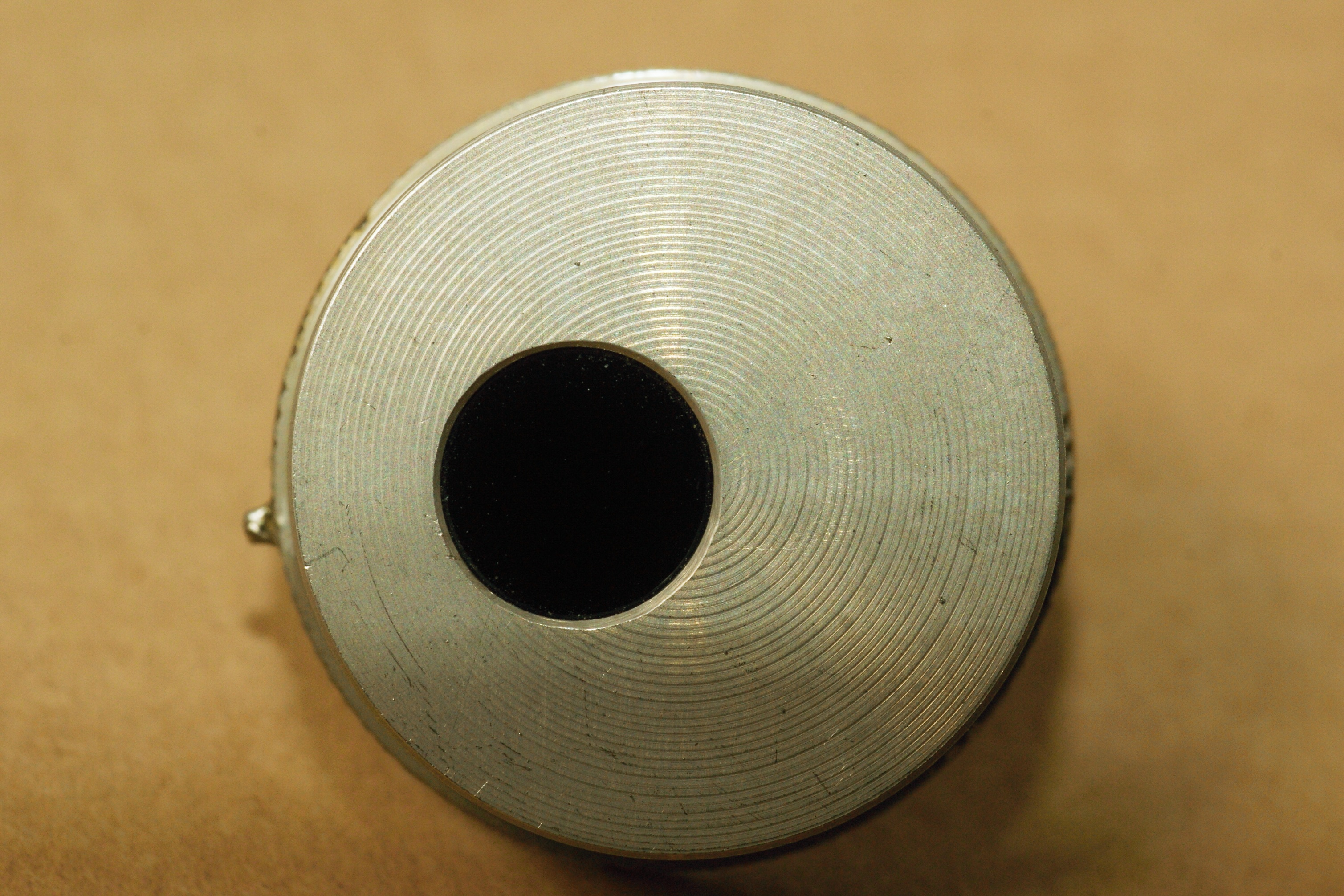

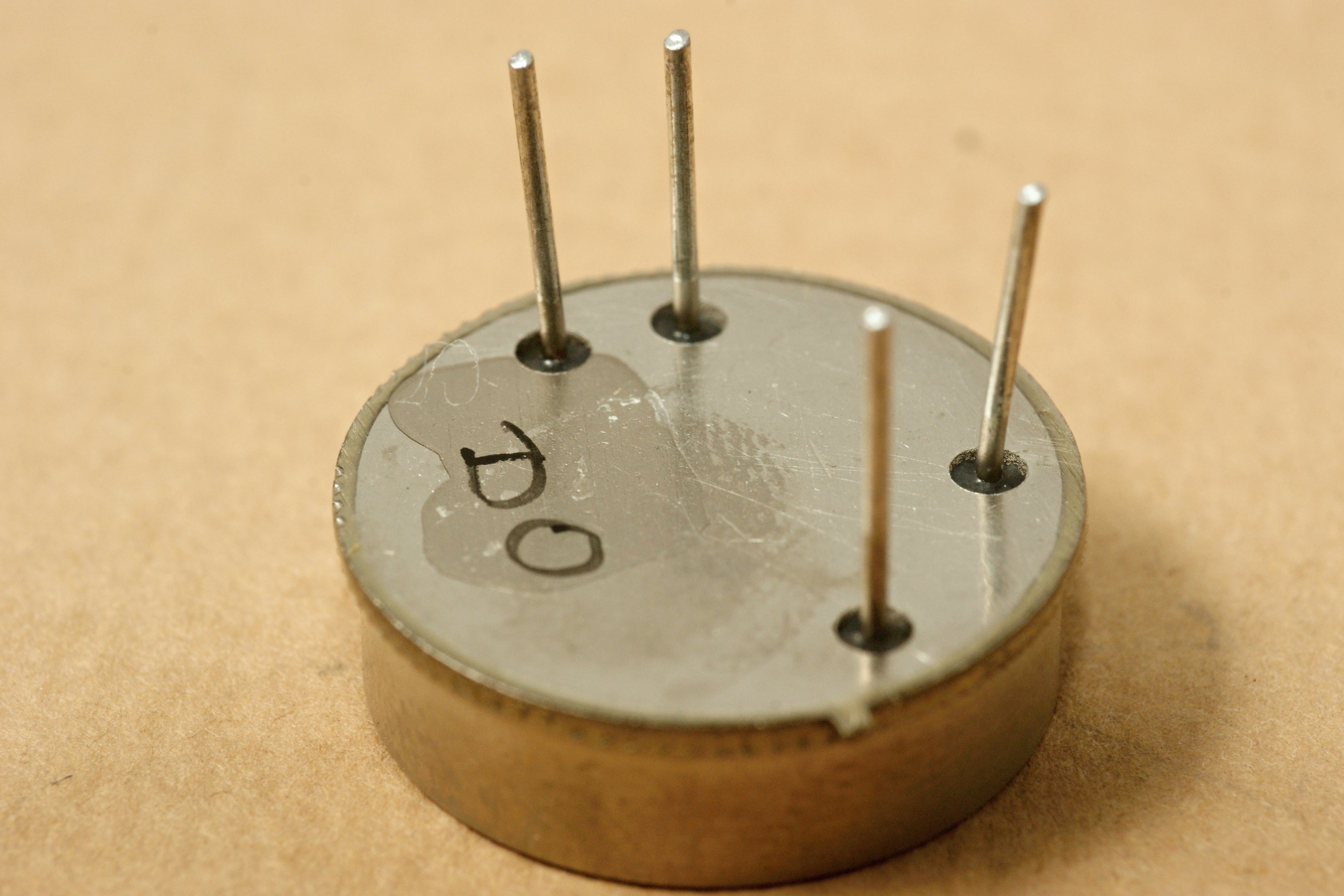

ФПУ размещено в оригинальном герметичном металлостеклянном корпусе. Прибор снабжен светофильтром из стекла КС-19.
Справочный лист на него.

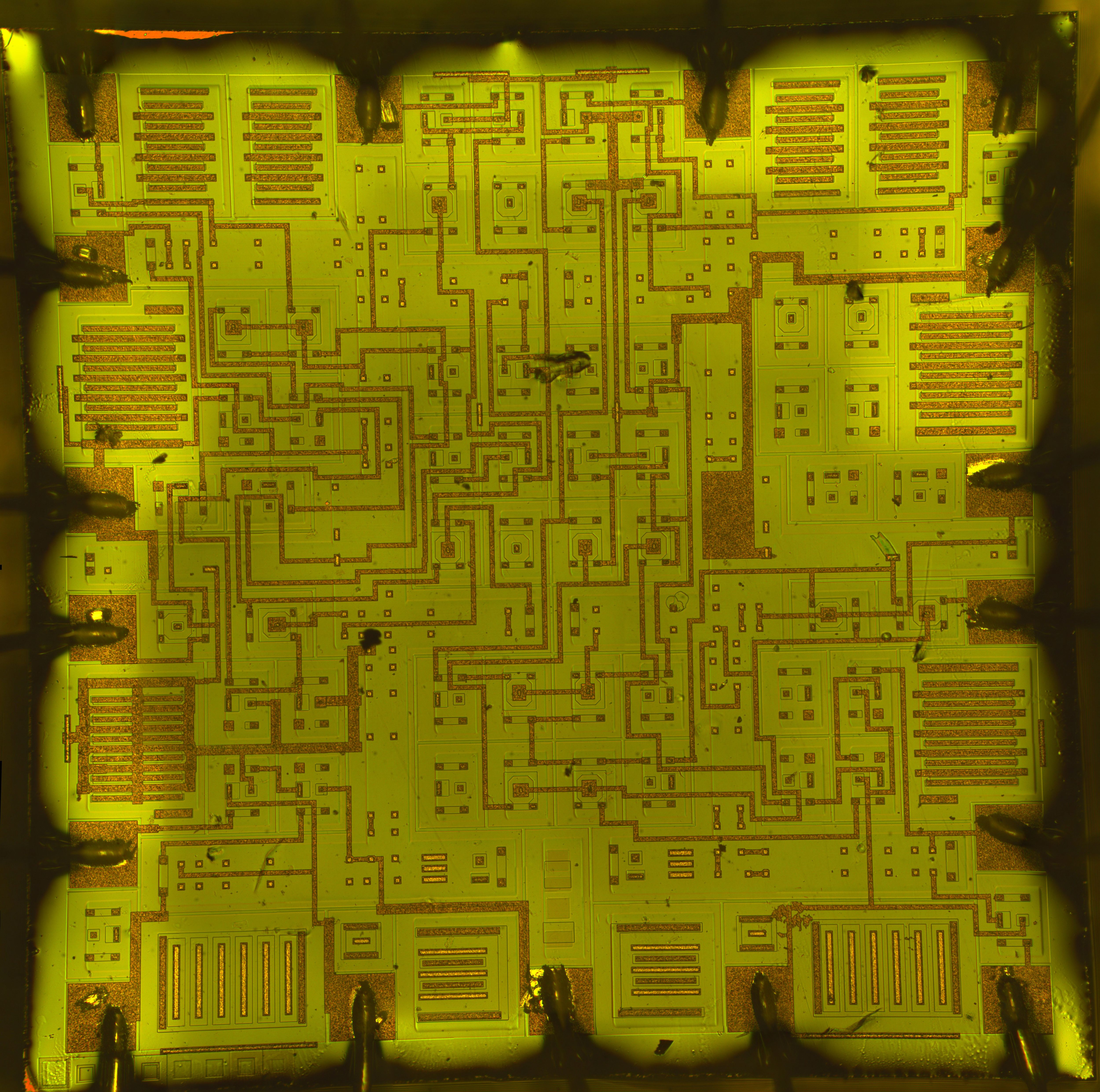

Прототипом кристалла усилителя послужила микросхема TBA2800. Схема реализована, скорее всего, на базовом матричном кристалле КБ1510ХА1-4 "Экзарх" Таллинского электротехнического завода им. Х.Пёгельмана. При этом, судя по некоторым технологическим тонкостям, "программирование" зашивки выполнялось вне Таллинского завода (т.е. на стороне), с использованием переданных оригинальных пластин.
 (фото Александра Назаренко) |
 (фото от 1Ж24Б) |
Источники:
1. Бараночников М. Л. Приемники и
детекторы излучений. Справочник. - М.: ДМК
Пресс, 2012.
2. М.Л. Бараночников. Приемники и детекторы
излучений. Электронная авторская версия.
Москва: 2017.
